Piccollino S2+T2C - Recepteur EDISION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite et terrestre
Marque	EDISION
Modèle	Piccollino S2+T2C
Dimensions (L × P × H)	146 × 110 × 40 mm (estimé)
Poids	Environ 300 g
Alimentation	DC 12V, 1,5A
Consommation électrique	Moins de 18 W
Connectiques	ANT IN, LNB IN, HDMI OUT, AV OUT, S/PDIF, Ethernet RJ45, 2 × USB, RS232, IR IN
Affichage LED	4 chiffres
Lecteur de carte	Oui
Télécommande	EDI-RCU 2 Learn Slim (programmable)
Fonctions principales	Réception satellite DVB-S2 et terrestre DVB-T2/C, enregistrement sur USB, TimeShift, EPG, mise à jour logicielle
Résolution	HD (1080p)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'appareil. Utiliser uniquement l'adaptateur fourni.
Pièces détachées	Télécommande, adaptateur secteur, câbles (disponibles auprès du fabricant)
Informations générales	Notice téléchargeable sur www.edision.gr

FOIRE AUX QUESTIONS - Piccollino S2+T2C EDISION

Comment connecter le récepteur à la télévision ?

Utilisez un câble HDMI pour relier la sortie HD OUT du récepteur à l'entrée HDMI de votre téléviseur. Branchez également l'antenne satellite ou terrestre sur les entrées LNB IN ou ANT IN.

Comment programmer la télécommande pour contrôler le téléviseur ?

Appuyez sur la touche SET de la télécommande pendant 5 secondes jusqu'à ce que le voyant reste allumé. Ensuite, orientez la télécommande d'origine du téléviseur vers la télécommande du récepteur (distance 2-3 cm) et appuyez sur la touche à apprendre (ex: POWER) pendant 3 secondes. Le voyant clignote trois fois pour confirmer.

Comment effectuer une recherche de chaînes ?

Accédez au menu principal via la touche MENU, puis sélectionnez 'Installation' ou 'Recherche'. Choisissez le type de signal (satellite ou terrestre) et lancez la recherche automatique. Les chaînes trouvées seront enregistrées.

Comment enregistrer un programme sur une clé USB ?

Branchez une clé USB formatée en FAT32 sur un port USB. Pendant la diffusion d'un programme, appuyez sur la touche REC pour lancer l'enregistrement. Appuyez à nouveau pour arrêter. Vous pouvez également programmer des enregistrements via l'EPG.

Comment utiliser la fonction TimeShift ?

Appuyez sur la touche TMS pour activer le TimeShift. Vous pouvez mettre en pause, avancer ou reculer dans le programme en direct. Appuyez sur PLAY pour reprendre la lecture normale. Le TimeShift nécessite une clé USB connectée.

Comment mettre à jour le logiciel du récepteur ?

Téléchargez le dernier firmware depuis le site www.edision.gr. Transférez-le sur une clé USB, branchez-la sur le récepteur, puis via le menu 'Mise à jour logicielle', sélectionnez la source USB. Vous pouvez aussi utiliser le port RS232 pour une mise à jour via PC.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le voyant ne s'allume pas, essayez un autre adaptateur 12V 1,5A. Assurez-vous que la télécommande a des piles fonctionnelles.

Comment réinitialiser le récepteur ?

Accédez au menu Paramètres et sélectionnez 'Réinitialisation d'usine' ou 'Restaurer les réglages par défaut'. Confirmez avec OK. Le récepteur redémarrera avec les paramètres d'origine.

Comment utiliser le guide électronique des programmes (EPG) ?

Appuyez sur la touche EPG de la télécommande pour afficher la grille des programmes. Naviguez avec les touches fléchées pour voir les détails d'une émission. Vous pouvez programmer un enregistrement ou un rappel directement depuis l'EPG.

Où télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site www.edision.gr ou sur des sites partenaires comme notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI Piccollino S2+T2C EDISION

Nous vous félicitons d'avoir acheté un EDITION piccollino S2+T2/C

Veuillez noter que ces informations sont valables au moment de leur publication.

Les informations à jour et les manuels d'utilisation détaillés sont disponibles sur Internet à l'adresse suivante: www.edision.gr

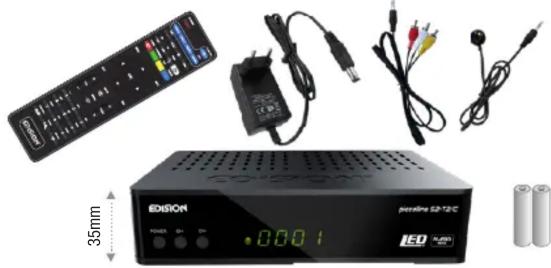

1 Déballage

146mm 110mm EDISON®

Télécommande avec 2 piles AAA Documentation Note de service

Veuillez contacter votre revendeur spécialisé EDITION pour bénéficier d'une assistance et d'un service supplémentaires.

Récepteur piccollino S2+T2/C

Notes: Le panneau avant est équipé en usine d'une feuille de protection qui peut être retirée facilement sous réserve de précautions. (Film de protection uniquement pour les appareils avec écran)

Des pièces non énumérées ici peuvent être incluses à la livraison.

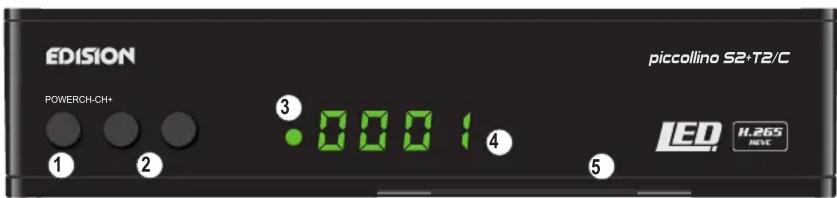

Panneau avant

① Touche POWER: active / désactive l'appareil
② Touches CH- / CH +: pour se déplacer dans les listes de programmes
③ Capteur infrarouge pour la réception des commandes de la télécommande
④ Affichage de LED, affiche les informations actuelles
⑤ Lecteur de carte

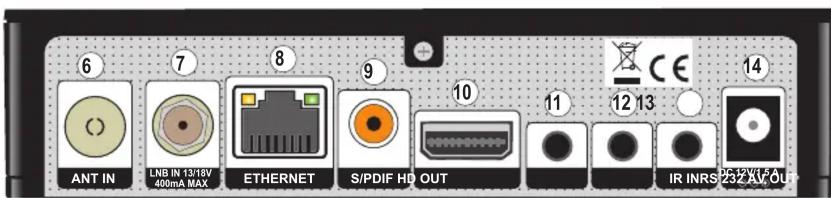

Panneau avant

⑥ ANT IN: Entrée pour la connexion au signal terrestre ou câblé de l'antenne
⑦ LNB IN: Connexion pour le câble coaxial au signal du système satellite
⑧ ETHERNET: port Ethernet RJ45 10/100 Mbps
⑨ S / PDIF: interface audio pour amplificateur / console audio
⑩ HD OUT: Connexion à un téléviseur de qualité HDTV
11 RS 232: Pour la connexion à un PC, pour la mise à jour du logiciel du récepteur.
⑫ AV OUT: pour la diffusion de signaux vidéo et audio
⑬ IR IN: port de connexion infrarouge
⑭ Connexion pour un adaptateur (DC 12V / 1,5A)

Sous-pages

15 / 2 x USB: connexion pour périphériques de stockage USB

EDISION POWERCH-CH+ ① ② ③ 0001 ④ piccollino S2-T2/C LED N.265 NEW

6 7 8 9 10 11 12 13 14 ANT IN LNB IN 13/18V 400mA MAX ETHERNET S/PDIF HD OUT IR INRS 232 KV OUT

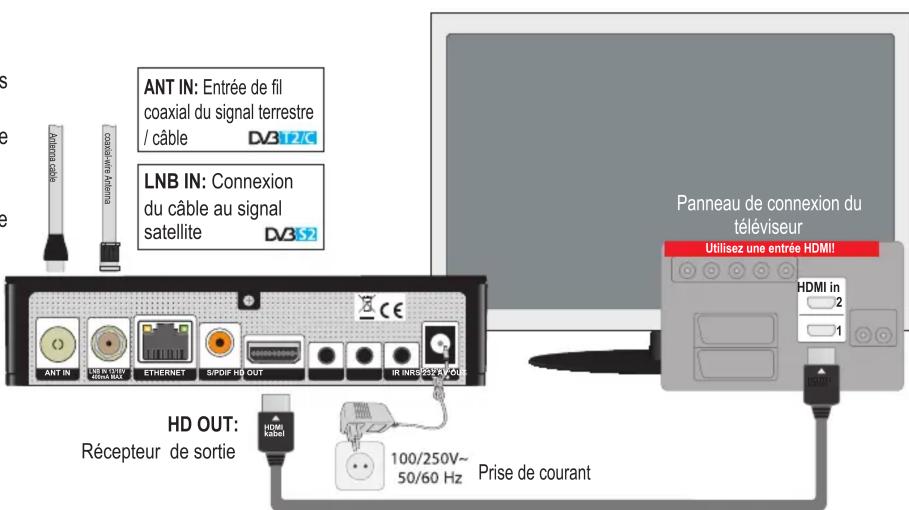

2 Connexion et mise en marche

Remarque: Pour une réception de télévision par satellite sans interférence, un technicien spécialisé doit étalonner votre système de télévision par satellite avec un indicateur de niveau de télévision numérique.

• Connectez le récepteur à l'aide d'un câble HDMI via le port de sortie HD au port d'entrée HD de votre téléviseur.
• Connectez le récepteur au satellite câble d'antenne via l'entrée ANT IN ou LNB IN.
• Insérez les piles dans la télécommande. Vous trouverez des notes sur la télécommande au dos de ces instructions.
• Connectez le récepteur à l'alimentation.
• Le récepteur démarre avec le processus BOOT et est opérationnel en peu de temps

ANT IN: Entrée de fil coaxial du signal terrestre / cable DV312C LNB IN: Connexion du cable au signal satellite DV3S2 Panneau de connexion du téléviseur Utilisez une entrée HDMI! HDMI in 2 1 ANT IN IN 4.0V HDMI MAX ETHERNET SPDIF HD OUT IR INRS292C/DU HD OUT: Récepteur de sortie 100/250V~ 50/60 Hz Prise de courant

Câble HDMI

Pour plus d'informations sur le matériel ou les logiciels EDITION, veuillez contacter [e-mail]

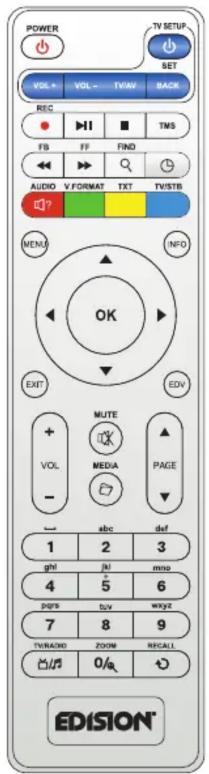

Télécommande EDI-RCU 2 Learn Slim

La Télécommande EDI-RCU Learn Slim est compatible avec tous les récepteurs EDITION*. Elle est préprogrammé avec 5 fonctions de base pour les téléviseurs SAMSUNG et LG**. Vous pouvez également programmer ses 5 boutons programmables pour 5 fonctions de votre choix sur votre téléviseur.

Touche On/Off

Mute On / Off

Démarre l'enregistrement manuellement

Démarre la lecture de la fonction TimeShift et / ou d'un enregistrement. Retour à la vitesse d'enregistrement normale. Interrompt la lecture

Termine le TimeShift, un enregistrement ou une lecture

Fait défiler les listes par page vers l'arrière Possibilité de se déplacer rapidement vers l'arrière

Fait défiler les listes par page vers l'avant. Possibilité de se déplacer rapidement vers l'avant

Affiche une liste de fichiers

Affiche la barre TimeShift

Affiche une liste de fichiers

Vous permet de définir l'heure à laquelle le récepteur passe automatiquement en mode StandBy

Appelle le menu Audio

Modifie les paramètres de l'écran du téléviseur

Appelle le menu Sous-titres / Télétexte

Basculer entre le téléviseur et le récepteur

POWER VOL - VOL - TVNAV BACK REC TMS FF FIND AUDIO V FORMAT TXT TVSTB MENU INFO OK EXIT MUTE PAGE VOL MEDIA - - abc def 1 2 3 ghl ji mno 4 5 6 pages tuv wxyz 7 8 9 TVR/NOD ZOOM RECALL 0/0 EDISION

Affiche le menu principal

Affiche la barre d'informations

Avec les touches fléchées, vous pouvez faire défiler les listes de haut en bas, de gauche à droite ou régler le volume. Avec la touche OK, vous confirmez votre entrée dans le menu ou activez la liste des chaînes.

Terminer une fenêtre de menu / répertoire

Sélection du programme électronique guide EDIVISION

Fait défiler vers le haut (+) ou vers le bas (-) pour changer le volume

Fait défiler vers le haut (+) ou vers le bas (-) dans les listes de chaînes

Sélection du programme TV / Radio. Saisie de chiffres ou de lettres dans les menus

Bascule entre les modes TV et Radio

En entrant le chiffre 0 / agrandit l'image

Retourne au programme précédent

MANUEL D'INSTRUCTIONS POUR LA PROGRAMMATION DE L' EDI-RCU 2 Learn Slim

La télécommande de votre récepteur comporte 5 touches d'apprentissage situées dans la partie supérieure droite du panneau du clavier du téléviseur. Chacune d'entre elles peut être utilisée comme dans l'exemple suivant:

1. En allumant / éteignant votre téléviseur [SET]
2. En augmentant / diminuant le volume [VOL+, VOL-]
3. En basculant entre les modes TV / AV [TV/AV]
4. Confirmation de la commande [BACK ou EXIT]

Les autres touches sont destinées à commander le récepteur EDITION.

CONFIGURATION POUR LA FONCTION DE PROGRAMMATION

• Appuyez sur la touche [SET] dans la partie supérieure droite du clavier du téléviseur pendant 5 secondes jusqu'à ce que le voyant s'allume et reste allumé, puis relâchez la touche. La télécommande est alors en mode apprentissage.
• Au bout de 10 secondes, appuyez sur la touche de la commande IR du téléviseur d'origine, qui doit être apprise, par exemple la touche [POWER], puis le voyant rouge clignote. Cela signifie que ce bouton est prêt à recevoir le signal d'apprentissage.
• Orientez le port d'émission de la télécommande d'origine du téléviseur vers le port d'émission situé à l'avant de la télécommande de votre récepteur (la distance entre ces deux ports doit être d'environ 2\~3 cm
• Ensuite, appuyez sur la touche qui doit être apprise sur votre télécommande d'origine, par exemple appuyez pendant 3 secondes sur la touche [POWER] de votre télécommande d'origine en continu. Si le voyant rouge clignote rapidement trois fois et reste allumé, cela signifie que la télécommande du récepteur a bien reçu le signal et que vous avez terminé la procédure d'apprentissage de la touche ON/OFF [TV POWER].
• Ensuite, relâchez la touche [POWER] de votre télécommande original.

Si la procédure de copie échoue, le LED rouge clignote et reste éteint. Dans ce cas, veuillez répéter la procédure.

Pour la fonction programmable suivante, veuillez répéter les étapes 1 à 2:

• En basculant entre les modes TV / AV [TV/AV]
• En augmentant / diminuant le volume [VOL +, VOL-]
• Confirmation de la commande [BACK ou EXIT]

Vous pouvez désormais commander votre téléviseur avec les 5 touches programmées par vous de la télécommande de votre décodeur.

Pendant l'opération, la LED clignotera pour indiquer que le signal est transmis!

* Pour la compatibilité avec les récepteur EDITION, veuillez consulter notre page web
**LG et SAMSUNG sont des marques qui appartiennent exclusivement à LG Electronics Inc. et à Samsung Electronics Co. Toute référence à une marque dans ce document n'est qu'à titre d'information à l'intention du consommateur intéressé par le produit.

Rendez-nous visite sur:

www.edision.gr
