Type de produit	Recepteur satellite numerique
Marque	Edision
Modèle	Proton S2
Dimensions (L x H x P)	126 x 88 mm (profondeur non spécifiée)
Poids	Environ 300 g
Alimentation	Adaptateur DC 12V
Consommation électrique	Faible (veille et fonctionnement)
Sorties vidéo	HDMI (HD OUT), SCART
Sortie audio	S/PDIF optique
Entrée satellite	LNB IN (13V/18V, 400mA max)
Port USB	1 x USB pour enregistrement et lecture
Récepteur infrarouge	IR IN pour extension
Fonctions principales	Reception satellite HD, enregistrement USB, timeshift, guide EPG, liste des chaînes
Télécommande	Universelle 2en1 avec apprentissage TV
Piles pour télécommande	2 x AAA fournies
Affichage	Écran LED avant
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité, débrancher en cas d'orage
Pièces détachées et réparabilité	Contacter le revendeur agréé Edision
Informations générales	Notice disponible sur www.edision.gr

FOIRE AUX QUESTIONS - Proton S2 EDISION

Comment connecter le récepteur Proton S2 à mon téléviseur ?

Utilisez un câble HDMI entre la sortie HD OUT du récepteur et l'entrée HDMI du téléviseur. Assurez-vous de sélectionner l'entrée HDMI correspondante sur votre téléviseur.

Comment brancher l'antenne satellite ?

Connectez le câble coaxial de votre installation satellite à l'entrée LNB IN située à l'arrière du récepteur. Un technicien spécialisé doit étalonner votre système pour une réception optimale.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles (2 x AAA). Assurez-vous que le capteur infrarouge du récepteur est dégagé. Si la télécommande est en mode apprentissage, vérifiez la programmation des touches TV.

Comment programmer la télécommande universelle pour contrôler mon téléviseur ?

Appuyez sur la touche SET pendant 5 secondes jusqu'à ce que le voyant reste allumé. Ensuite, pointez la télécommande d'origine du téléviseur vers l'émetteur IR de la télécommande Edision (distance 2-3 cm) et appuyez sur la touche souhaitée. Le voyant clignote trois fois pour confirmer.

Puis-je enregistrer des émissions avec le Proton S2 ?

Oui, branchez une clé USB ou un disque dur externe sur le port USB avant. Utilisez la touche REC pour lancer l'enregistrement ou PLAY/PAUSE pour la programmation. Le récepteur supporte le timeshift.

Comment mettre à jour le logiciel du récepteur ?

Les mises à jour sont disponibles sur le site www.edision.gr. Téléchargez le fichier sur une clé USB, branchez-la, puis via le menu du récepteur, sélectionnez 'Mise à jour'.

Que signifient les voyants et l'écran LED ?

L'écran LED affiche les informations actuelles (numéro de chaîne, heure). La télécommande émet un signal lorsqu'une touche est pressée (le voyant clignote). Le récepteur affiche 'BOOT' au démarrage.

Comment basculer entre la télévision et la radio ?

Utilisez la touche TV/RADIO de la télécommande pour passer en mode radio. Re-appuyez pour revenir en mode TV.

Puis-je utiliser le récepteur avec un téléviseur ancien sans HDMI ?

Oui, utilisez la sortie SCART pour connecter un téléviseur compatible. Notez que la qualité sera en définition standard, pas HD.

Comment nettoyer le récepteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Retirez délicatement le film de protection du panneau avant s'il est présent.

MODE D'EMPLOI Proton S2 EDISION

Nous vous félicitons d'avoir acheté un EDITION proton S2

Veuillez noter que ces informations sont valables au moment de leur publication.

Les informations à jour et les manuels d'utilisation détaillés sont disponibles sur Internet à l'adresse suivante: www.edision.gr

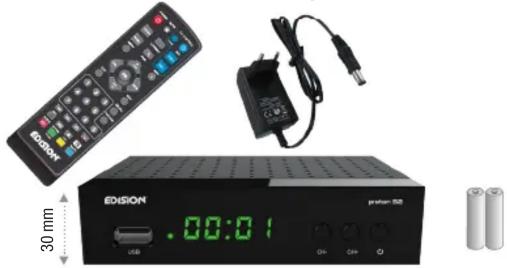

1 Déballage

126 mm 88 mm

Télécommande avec 2 piles AAA Documentation Note de service

Veuillez contacter votre revendeur spécialisé EDITION pour bénéficier d'une assistance et d'un service supplémentaires.

Récepteur proton S2

Notes: Le panneau avant est équipé en usine d'une feuille de protection qui peut être retirée facilement sous réserve de précautions. (Film de protection uniquement pour les appareils avec écran)

Des pièces non énumérées ici peuvent être incluses à la livraison.

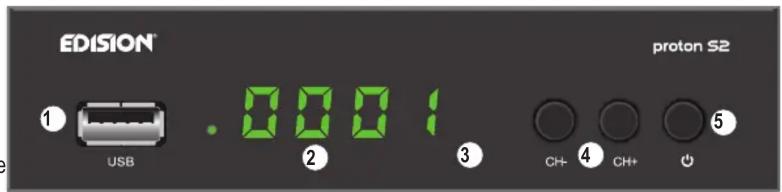

Panneau avant

① / USB: Connexion pour les périphériques de stockage USB
② Écran LED, affiche les informations actuelles
③ Capteur infrarouge pour la réception des commandes de la télécommande
④ Touches CH- / CH +: pour se déplacer dans les listes de programmes
⑤ Touche POWER: active / désactive l'appareilo

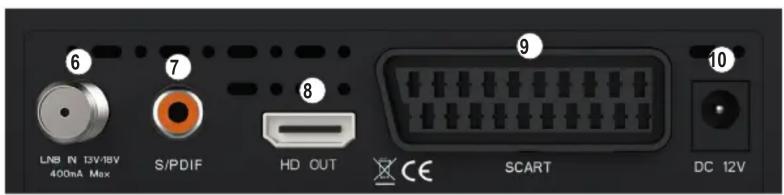

Panneau arrière

⑤ LNB IN: Connexion du câble coaxial au signal de l'installation satellite
⑥ S / PDIF: interface audio pour amplificateur / console
⑦ HD OUT: Connexion à un téléviseur de qualité HDTV
⑧ SCART: Pour la connexion à un téléviseur,
⑨ utilisant le câble SCART [pas pour HD TV]
⑩ Connexion pour un adaptateur (DC 12V)

Sous-page

⑪ IR IN: Port de connexion infrarouge

EDISION proton S2 ① USB . 0.001 ② ③ CH+ ④ CH+ ⑤

6 LNB IN 13V/18V 400mA Max 7 S/PDIF 8 HD OUT 9 CE SCART DC 12V

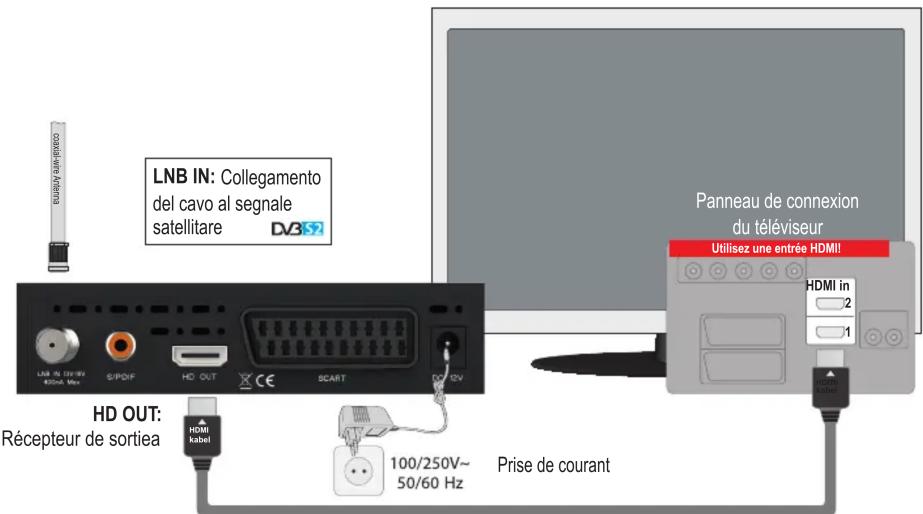

2 Connexion et mise en marche

Remarque: Pour une réception de télévision par satellite sans interférence, un technicien spécialisé doit étalonner votre système de télévision par satellite avec un indicateur de niveau de télévision numérique.

• Connectez le récepteur à l'aide d'un câble HDMI via le port de sortie HD OUT au port d'entrée HDMI de votre téléviseur
• Connectez maintenant le récepteur au câble d'antenne satellite via l'entrée LNB IN.
• Insérez les piles dans la télécommande. Vous trouverez des notes sur la télécommande au dos de ces instructions.
• Connectez le récepteur à l'alimentation.
• Le récepteur démarre avec le processus BOOT et est opérationnel en peu de temps

LNB IN: Collegamento del cavo al segnale satellitaire DV3 LNB IN: COLLEME 400mA Max S/PDF HD OUT CE SCART HD OUT: Récepteur de sortiea HDMI kabel 100/250V~ 50/60 Hz Prise de courant Panneau de connexion du téléviseur Utilisez une entrée HDMI! HDMI in 2 1 HDMI kabel

Câble HDMI

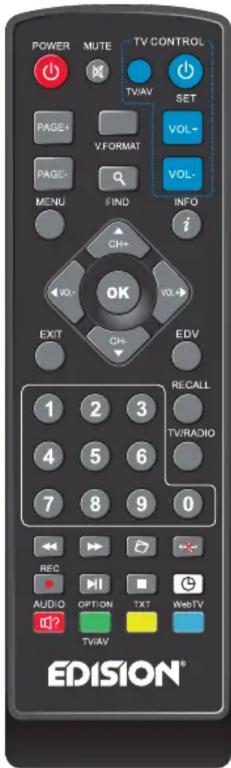

Télécommande UNIVERSAL 2in1

La Télécommande EDITION UNIVERSAL 2in1 est compatible avec tous les récepteurs EDITION*. Elle est préprogrammé avec 4 fonctions de base pour les téléviseurs SAMSUNG et LG**. Vous pouvez également programmer ses 4 boutons programmables pour 4 fonctions de votre choix sur votre téléviseur.

Power

Il bascule entre le fonctionnement et la veille (el standby)

Mute

Il coupe ou rétablit temporairement le son

PAGE+ / PAGE -

Il fait défiler la liste des chaînes vers l'avant ou vers l'arrière

V. FORMAT

Il modifie les paramètres de l'écran du téléviseur

FIND

Pour rechercher des programmes dans les listes

Menu

Il ouvre le menu principal et sélectionne le sous-menu à l'aide du bouton de navigation

INFO

Il affiche la barre d'informations

EXIT

Il bloque un menu / une fenêtre pop-up

EDV

Sélection du programme-support électronique EDIVISION

RECALL

Il retourne à la chaîne précédente

TV/RADIO

Il passe en mode TV. Il passe en mode Radio

POWER MUTE TV CONTROL TVIAV SET PAGE+ V:FORMAT VOL- PAGE- FIND INFO MENU FIND i CH+ VOL- EXIT CH+ EDV 1 2 3 RE:CALL 4 5 6 TV/RADIO 7 8 9 0 REC AUDIO OPTION TXT WATV TVIAV EDISION®

Il contrôle l'opération numérique et change directement de chaîne/de numéro de service

Il affiche une liste de fichiers.

Déconnexion de USB sûre

REC

Il active immédiatement l'option d'enregistrement

PLAY/PAUSE

Il permet un enregistrement programmable

Il arrête il timeshift, l'enregistrement ou la reproduction

Vous permet de régler l'heure à laquelle le récepteur passe automatiquement en mode veille (standby)

Il active le menu audio

Bouton d'option. Il bascule entre Mode TV / AV (pas en mode HDMI)

Il active le menu «Subtitle/Teletext»

Clé Web TV

MANUEL D'INSTRUCTION DE LA TÉLÉCOMMANDE UNIVERSAL 2EN1 EDITION

La télécommande de votre récepteur comporte 4 touches d'apprentissage situées dans la partie supérieure droite du panneau du clavier du téléviseur.

Chacune d'entre elles peut être utilisée comme dans l'exemple suivant:

1. En allumant / éteignant votre téléviseur [SET]
2. En augmentant / diminuant le volume [VOL+, VOL-]
3. En basculant entre les modes TV / AV [TV/AV]

Les 39 autres touches sont destinées à commander le récepteur EDITION.

CONFIGURATION DE LA FONCTION D'APPRENTISSAGE

• Appuyez sur la touche [SET] dans la partie supérieure droite du clavier du téléviseur pendant 5 secondes jusqu'à ce que le voyant s'allume et reste allumé, puis relâchez la touche. La télécommande est alors en mode apprentissage.
• Au bout de 10 secondes, appuyez sur la touche de la commande IR du téléviseur d'origine, qui doit être apprise, par exemple la touche [POWER], puis le voyant rouge clignote. Cela signifie que ce bouton est prêt à recevoir le signal d'apprentissage.
• Orientez le port d'émission de la télécommande d'origine du téléviseur vers le port d'émission situé à l'avant de la télécommande de votre récepteur (la distance entre ces deux ports doit être d'environ 2\~3 cm
• Ensuite, appuyez sur la touche qui doit être apprise sur votre télécommande d'origine, par exemple appuyez pendant 3 secondes sur la touche [POWER] de votre télécommande d'origine en continu. Si le voyant rouge clignote rapidement trois fois et reste allumé, cela signifie que la télécommande du récepteur a bien reçu le signal et que vous avez terminé la procédure d'apprentissage de la touche ON/OFF [TV POWER].
• Ensuite, relâchez la touche [POWER] de votre télécommande original.

Si la procédure de copie échoue, le LED rouge clignote et reste éteint. Dans ce cas, veuillez répéter la procédure.

Pour la fonction programmable suivante, veuillez répéter les étapes 1 à 2:

• En basculant entre les modes TV / AV [TV/AV]

- En augmentant / diminuant le volume [VOL +, VOL-]

Maintenant que vous avez terminé, vous pouvez faire fonctionner votre téléviseur avec les 4 touches programmées de la télécommande de votre récepteur.

En cours d'utilisation, le voyant clignote pour indiquer que le signal est transmis.

* Pour la compatibilité avec les récepteur EDITION, veuillez consulter notre page web

**LG et SAMSUNG sont des marques qui appartiennent exclusivement à LG Electronics Inc. et à Samsung Electronics Co. Toute référence

à une marque dans ce document n'est qu'à titre d'information à l'intention du consommateur intéressé par le produit.
