Type de produit	Antenne satellite offset
Marque	Kathrein
Modèle	CAS 90ro
Diamètre du réflecteur	90 cm
Matériau du réflecteur	Aluminium revêtu par poudre
Matériau du support	Acier galvanisé plastifié
Plage de réception	10,70 - 12,75 GHz
Gain d'antenne	38,6 / 39,2 / 39,6 dBi (selon fréquence)
Largeur du lobe	< 1,9°
Surface exposée au vent	0,76 m²
Charge due au vent (max)	730 N (jusqu'à 20 m) / 1000 N (>20 m)
Charge limite	1590 N
Diamètre de mât compatible	48 - 90 mm
Plage de réglage d'élévation	5 - 50° (selon montage)
Plage de réglage d'azimut	360°
Nombre de LNB supportés	Jusqu'à 3 (avec plaque Multifeed ZAS 90)

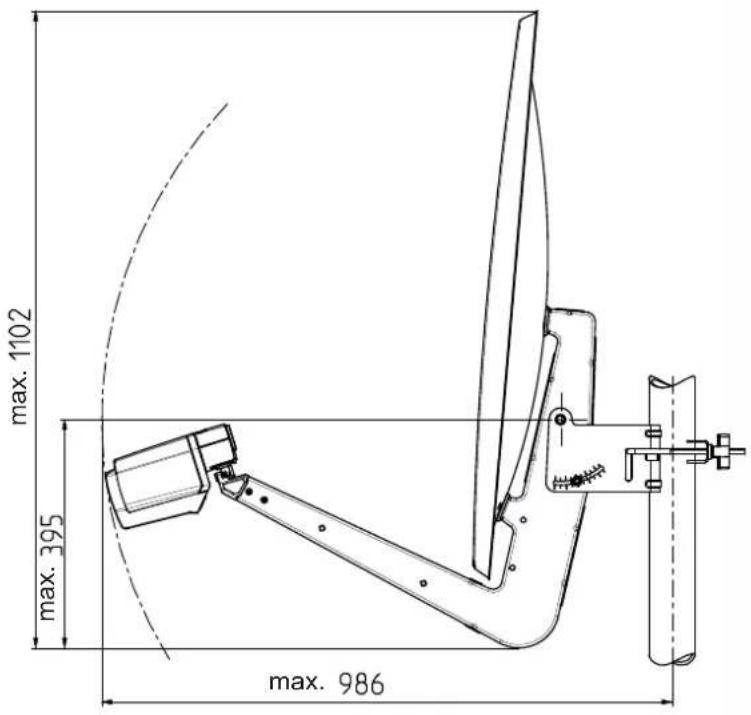

Dimensions (L x H x P)	987 x 1030 x 880 mm
Poids net / brut	9,9 kg / 13,5 kg
Couleur	Brun rouge (RAL 8012)
Résistance aux vibrations	ETS 300019-2-4 / CEI 4 M5
Température de fonctionnement	-20°C à +50°C (estimation)

FOIRE AUX QUESTIONS - CAS 90ro KATHREIN

Comment installer l'antenne CAS 90ro ?

L'installation nécessite un mât vertical (diamètre 48-90 mm) et un support adapté. Fixez d'abord le collier de mât, puis le réflecteur au bras support. Raccordez le(s) LNB (non fournis) et orientez l'antenne en réglant l'élévation et l'azimut à l'aide d'un mesureur de signal. Serrez les vis au couple recommandé (4-5 Nm pour le réflecteur, 5-10 Nm pour l'inclinaison).

Quels satellites puis-je recevoir avec cette antenne ?

L'antenne permet de recevoir des satellites en bande Ku (10,7-12,75 GHz) comme ASTRA (19,2°E), Hotbird (13°E), EUTELSAT (16°E, 10°E) et autres. Avec une installation Multifeed, vous pouvez capter jusqu'à 3 satellites simultanément grâce à la plaque adaptatrice ZAS 90 (option).

Comment orienter l'antenne sur un satellite spécifique ?

Utilisez un mesureur de signal numérique. Réglez d'abord l'élévation (angle vertical) selon votre localisation (voir tableau ou site Kathrein). Puis tournez lentement l'antenne en azimut (horizontal) jusqu'à obtenir le signal maximal. Affinez ensuite en alternant élévation et azimut pour un pic optimal.

Puis-je installer plusieurs LNB sur cette antenne ?

Oui, l'antenne peut supporter deux LNB universels directement sur le bras (écart 3-4° ou 6°). Pour trois LNB, vous devez utiliser la plaque adaptatrice Multifeed ZAS 90 (en option). Les positions de montage sont indiquées sur l'antenne (repères 1 à 5).

Quelle est la procédure de mise à la terre ?

La mise à la terre est obligatoire selon la norme DIN EN 60728-11. Utilisez un conducteur de cuivre de section minimale 16 mm² reliant le mât à l'installation parafoudre du bâtiment ou à la terre. Les câbles coaxiaux doivent être connectés au mât via un conducteur de compensation de potentiel (4 mm²). Confiez ces travaux à un électricien qualifié.

Quels sont les accessoires optionnels disponibles ?

Les principaux accessoires sont : la plaque adaptatrice Multifeed ZAS 90 (réf. BN 218684) pour 3 LNB, les supports muraux ZAS 62/63, et différents LNB universels Kathrein (UAS 571/572/584/585/481). Contactez votre revendeur pour plus d'options.

Comment entretenir l'antenne ?

Nettoyez le réflecteur avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de solvants ou de produits abrasifs. Vérifiez régulièrement le serrage des vis et l'état des câbles. En cas de neige, retirez-la délicatement pour éviter la surcharge. La garantie de résistance à la corrosion est valable si l'antenne n'est pas modifiée ou endommagée.

Quelles sont les précautions de sécurité importantes ?

Ne montez jamais l'antenne par temps orageux ou à proximité de lignes électriques (distance minimale 1 m). Utilisez un équipement de sécurité (harnais, échelle stable) et portez des chaussures antidérapantes. Confiez l'installation à un professionnel si vous n'avez pas les compétences nécessaires. Respectez les charges de vent maximales indiquées.

Que faire si je reçois un signal faible ou inexistant ?

Vérifiez d'abord l'alignement de l'antenne (élévation et azimut). Assurez-vous qu'aucun obstacle (arbre, bâtiment) ne bloque la vue vers le satellite. Contrôlez les connexions des câbles et du LNB. Utilisez un mesureur de signal pour affiner le réglage. En installation Multifeed, orientez l'antenne sur le satellite le plus faible.

Où puis-je télécharger la notice complète ?

La notice d'utilisation complète (28 pages) est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également poser vos questions directement sur la page du produit pour obtenir de l'aide personnalisée.

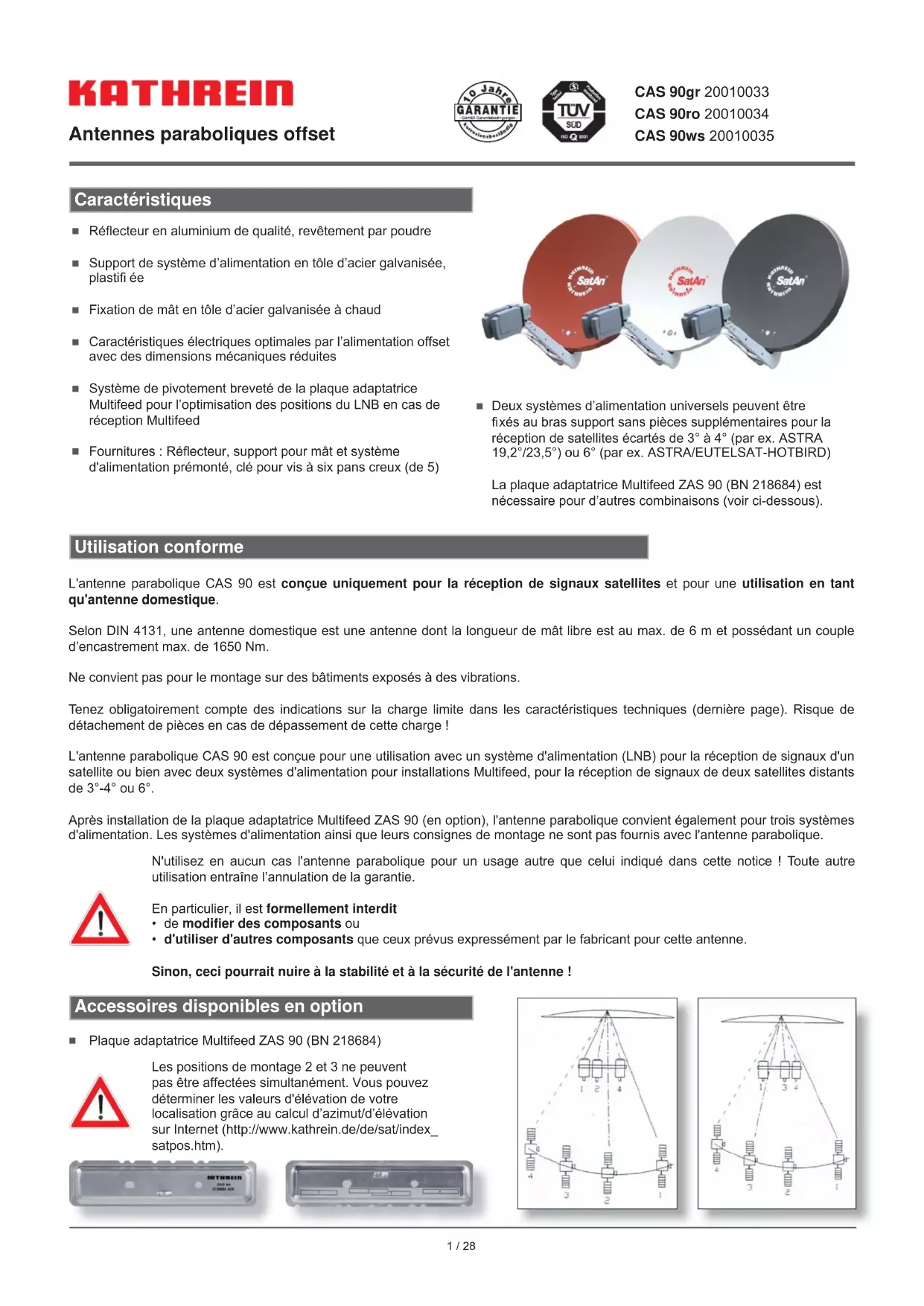

MODE D'EMPLOI CAS 90ro KATHREIN

■ Réflecteur en aluminium de qualité, revêtement par poudre
■ Support de système d'alimentation en tôle d'acier galvanisée, plastifiée
■ Fixation de mât en tôle d'acier galvanisée à chaud
- Caractéristiques électriques optimales par l'alimentation offset avec des dimensions mécaniques réduites
■ Système de pivotement breveté de la plaque adaptatrice Multifeed pour l'optimisation des positions du LNB en cas de réception Multifeed
■ Fournitures : Réflecteur, support pour mât et système d'alimentation prémonté, clé pour vis à six pans creux (de 5)

■ Deux systèmes d'alimentation universels peuvent être fixés au bras support sans pièces supplémentaires pour la réception de satellites écartés de 3° à 4° (par ex. ASTRA 19,2°/23,5°) ou 6° (par ex. ASTRA/EUTELSAT-HOTBIRD)

La plaque adaptatrice Multifeed ZAS 90 (BN 218684) est nécessaire pour d'autres combinaisons (voir ci-dessous).

Utilisation conforme

L'antenne parabolique CAS 90 est conçue uniquement pour la réception de signaux satellites et pour une utilisation en tant qu'antenne domestique.

Selon DIN 4131, une antenne domestique est une antenne dont la longueur de mât libre est au max. de 6 m et possédant un couple d'encastrement max. de 1650 Nm.

Ne convient pas pour le montage sur des bâtiments exposés à des vibrations.

Tenez obligatoirement compte des indications sur la charge limite dans les caractéristiques techniques (dernière page). Risque de détachement de pièces en cas de dépassement de cette charge !

L'antenne parabolique CAS 90 est conçue pour une utilisation avec un système d'alimentation (LNB) pour la réception de signaux d'un satellite ou bien avec deux systèmes d'alimentation pour installations Multifeed, pour la réception de signaux de deux satellites distants de 3°-4° ou 6°.

Après installation de la plaque adaptatrice Multifeed ZAS 90 (en option), l'antenne parabolique convient également pour trois systèmes d'alimentation. Les systèmes d'alimentation ainsi que leurs consignes de montage ne sont pas fournis avec l'antenne parabolique.

N'utilisez en aucun cas l'antenne parabolique pour un usage autre que celui indiqué dans cette notice ! Toute autre utilisation entraîne l'annulation de la garantie.

En particulier, il est formellement interdit

• de modifier des composants ou
- d'utiliser d'autres composants que ceux prévus expressément par le fabricant pour cette antenne.

Sinon, ceci pourrait nuire à la stabilité et à la sécurité de l'antenne !

Accessoires disponibles en option

■ Plaque adaptatrice Multifeed ZAS 90 (BN 218684)

Les positions de montage 2 et 3 ne peuvent pas être affectées simultanément. Vous pouvez déterminer les valeurs d'élévation de votre localisation grâce au calcul d'azimut/d'élévation sur Internet (http://www.kathrein.de/de/sat/index_satpos.htm).

Mesures fondamentales de sécurité

Avant de monter, de raccorder ou d'utiliser l'antenne parabolique, lisez impérativement les remarques et consignes dans la présente notice ! Si vous n'observez pas les consignes,

• danger pour la santé et de mort en cas de comportement incorrect
• risque d'endommagement de l'antenne ou de l'emplacement d'installation en cas d'erreurs lors du montage ou du raccordement
• le fabricant ne peut pas être tenu pour responsable des dysfonctionnements et dommages résultats !

- Ne montez en aucun cas des antennes sous ou à proximité de lignes électriques aériennes, car vous risquez d'enfreindre involontairement les distances minimales de sécurité. Observez une distance minimale d'1 m par rapport à tous les autres équipements électriques !

Danger de mort en cas de contact direct avec des installations électriques ou bien si des pièces métalliques de l'antenne entrent en contact avec de telles installations !

- N'effectuez jamais de travaux sur des antennes par temps orageux ou durant un orage.

Danger de mort !

- Ne montez jamais des antennes sur des bâtiments dont le toit est recouvert de matières facilement inflammables, comme par ex. de la paille, des joncs ou similaire !

Sinon, risque d'incendie en cas de surtensions atmosphériques (charge électrostatique) ou d'éclairs (par ex. durant un orage).

• Les opérations de montage décrites ici nécessitent de bonnes aptitudes manuelles et des connaissances du comportement des matériaux quand ils sont soumis au vent. Par conséquent, confiez les travaux à un professionnel si vous ne remplissez pas les conditions requises.
• La personne en charge du montage doit porter des chaussures solides et antidérapantes, ne pas souffrir du vertige, pouvoir se déplacer de manière sûre sur le toit et conserver une position sûre et stable (si nécessaire, utiliser une sangle de sécurité fi xée au toit).
• Assurez-vous que le toit peut supporter votre poids. Ne marchez jamais sur des surfaces fragiles ou instables ! En cas de doute sur l'emplacement de fixation approprié, adressez-vous à un revendeur qualifié ou bien à un spécialiste des toitures.
• N'accédez au toit ou aux endroits présentant des risques de chute qu'équipé d'une sangle de sécurité en parfait état ou bien utilisez un échafaudage.
• Les échelles et autres accessoires de montée doivent être en parfait état (secs, propres et antidérapants). Ne fabriquez pas « d'échafaudages de fortune » !
• Interdisez l'accès à la zone dangereuse si jamais des passants pourraient être blessés par la chute d'objets durant le montage ! Vérifiez que personne ne se tient en dessous de l'emplacement de montage.

Risque de blessures, danger de mort suite à une chute du toit, de rupture de celui-ci et de chute de pièces. Egalement risque d'endommagement du toit.

- Respectez les consignes de sécurité nationales et normes en vigueur comme par ex. DIN EN 60728-11.

- Tout autre usage, de même que le non respect des présentes consignes, entraînera l'annulation de la garantie.

Durant les travaux sur les antennes, faites attention aux gens qui vous entourent !

Conservez cette notice en cas de questions ultérieures et en cas de changement de propriétaire, n'oubliez pas de la fournir avec l'antenne !

Choisir l'emplacement de montage

Un emplacement de montage correct est primordial pour garantir une fixation sûre de l'antenne parabolique et son bon fonctionnement.

Tenir compte des particularités structurelles de l'emplacement de montage. En cas de montage en bordure de toit ou de bâtiment et sur des constructions cylindriques, s'attendre selon DIN 1055, 4ème partie ou 4131 à des contraintes accrues dues au vent et aux vibrations. Les caractéristiques dynamiques de l'antenne et du bâtiment peuvent s'influencer mutuellement.

En cas de non-respect de ces consignes, risque de dépassement de la charge limite ou de la résistance aux vibrations indiquées dans les caractéristiques techniques. L'antenne parabolique ne doit pas être montée obligatoirement sur le toit. Le point important n'est pas la hauteur par rapport au sol mais une « vue » dégagée en direction du satellite. Il est de ce fait possible de monter l'antenne dans le jardin, sur la terrasse, un balcon, une façade ou un garage.

Si possible, il est donc recommandé d'éviter un montage sur le toit. Le travail en sera facilité et les dangers liés aux travaux de montage sur le toit seront évités !

• Pour une réception optimale, la vue doit être dégagée avec une élévation d'env. 30°. Vous avez alors le choix entre les satellites suivants :
  • Vérifiez qu'aucun obstacle ne se trouve entre l'antenne

1 TÜRKSAT*)

42^ Est

6 EUTELSAT

13° Est

2 Groupe ASTRA 2

28,2° Est

HOTBIRD

3 Groupe ASTRA 3 23,5° Est

7 EUTELSAT W 1 10° Est

4 Groupe ASTRA 1 19,2° Est

8 HISPA-Sat 30° Ouest

5 EUTELSAT W 2 16° Est

parabolique et le satellite concerné (par ex. arbres, bordures de toit ou de maison, autres antennes). Ils pourraient nuire au signal, voir empêcher toute réception en cas de conditions météorologiques défavorables.

*) Réception en fonction du lieu et de la zone de couverture du satellite

Est Sud Ouest 1 2 3 4 5 6 7 8

Monter l'antenne

Assurez-vous lors du montage du support d'antenne (mât ou support mural) de bien placer celui-ci à la verticale, faute de quoi l'orientation de l'antenne sur le satellite risque de poser des diffi cultés.

a) Critères à remplir par le support d'antenne

N'utilisez que des mâts ou tubes-supports spécialement conçus pour le montage d'antennes. Tous les autres tubes ou supports ne possèdent généralement pas une résistance suffi sante au vent et aux intempéries.

• En cas de montage sur mât, choisissez un diamètre de tube compris entre 48 et 90 mm avec une épaisseur de paroi d'au moins 2 mm. En cas de montage mural, Kathrein recommande l'utilisation de supports ZAS 62 ou ZAS 63.
• En cas de montage sur mât sur le toit, le mât doit être serré sur au moins 1/6 de la longueur libre (sur la fig. exemple en bas à droite, 0,7 m).

b) Plusieurs antennes sur un support :

• Montez l'antenne parabolique tout en bas du mât afin de minimiser le couple de fl exion au point de serrage.
• Ne dépassez jamais la charge admissible max. pour le mât ou le support, comme indiqué dans les caractéristiques techniques. La charge maximale admissible est suffi samment prise en compte si vous montez votre installation comme représenté sur l'exemple ci-contre et utilisez des antennes domestiques du commerce ainsi que des pièces de mât achetées dans un magasin spécialisé (tube en acier de qualité St 52 avec un diamètre extérieur de 60 mm et une épaisseur de paroi de 2,5 mm à l'emplacement de serrage du mât – par ex. ZSH 59 de Kathrein).

Ø 48-90 mm

FM UHF VHF 3,5 m 3,0 m 2,0 m Milieu du réflecteur min. 0,7 m

En cas de construction différente, vous devez calculer (ou faire déterminer par un spécialiste) la charge due au vent et le couple de flexion conformément à DIN EN 60728-11.

c) Montage du bras support

- Fixez le bras support au support d'antenne de la manière indiquée sur le dessin. Serrez alternativement les écrous à oreilles du collier de mât à la main (1).

Serrer légèrement seulement ! 1

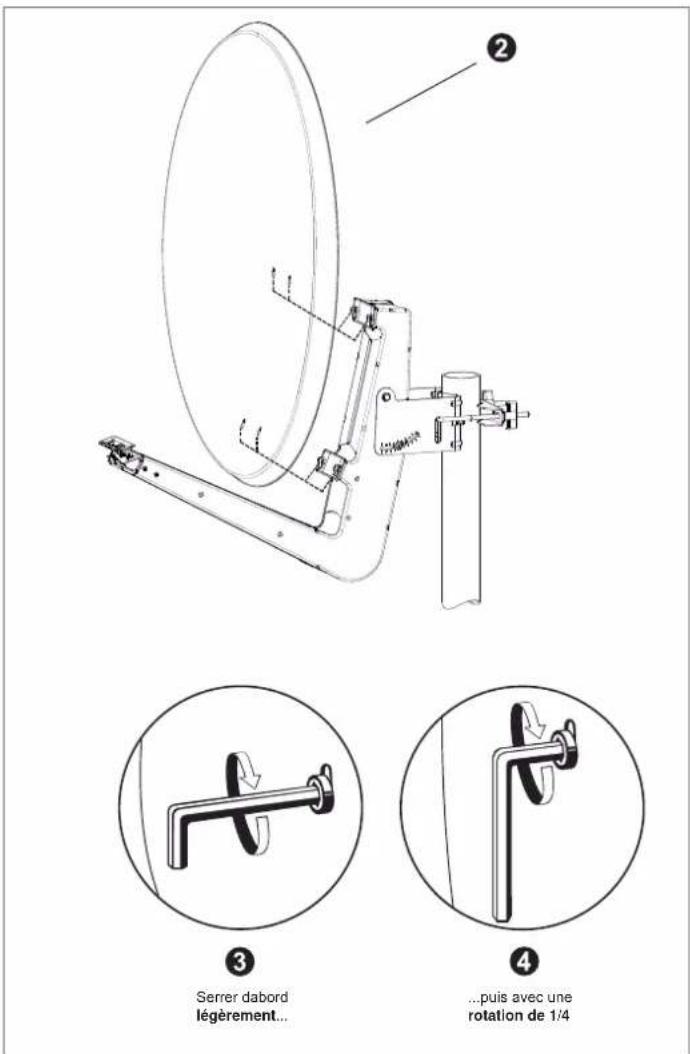

d) Montage de l'antenne parabolique

• Enfoncez le réflecteur parabolique à travers les 4 vis de fixation du bras support (voir la fi g. ci-contre) (2).
• Serrez à présent modérément les quatre vis avec la clé pour vis à six pans creux (tenez la clé pour vis à six pans creux par son extrémité courte, voir fi g. ci-contre) (3).
• Utilisez à présent l'autre extrémité de la clé pour vis à six pans creux. Vissez encore d'1/4 de tour en utilisant l'extrémité longue (voir fig. ci-contre) pour que les vis soient complètement serrées. Si vous disposez d'une clé dynamométrique, serrez les vis à env. 4-5 Nm (4).

② Serrer dabord légèrement... ③ ...puis avec une rotation de 1/4

e) Système d'alimentation (LNB)

Le(s) système(s) d'alimentation ainsi que ses(leurs) consignes de montage ne sont pas fournis avec l'antenne parabolique.

Consultez les notices fournies avec les systèmes d'alimentation pour obtenir plus de renseignements sur un montage conforme aux prescriptions.

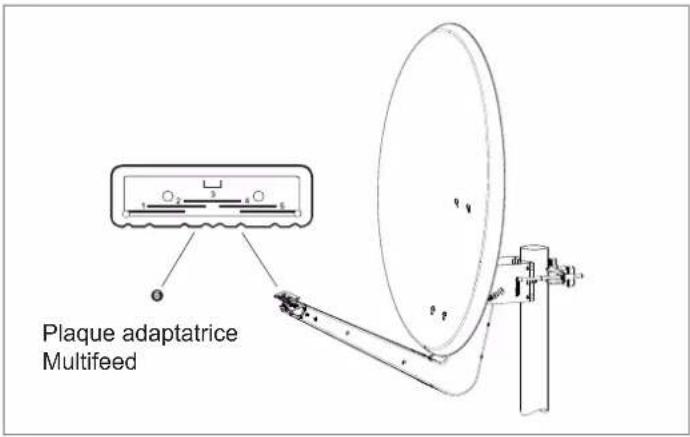

• Vous pouvez monter par le biais de la plaque adaptatrice Multifeed un ou deux systèmes d'alimentation universels Kathrein sur le bras support du dispositif de maintien pivotant. Sur la plaque adaptatrice, le repère
• 3 indique la position de montage pour un seul système d'alimentation,
• 2 et 4 les positions de montage pour deux systèmes d'alimentation Multifeed avec un écart de 3°-4° entre les satellites.
• 1 et 5 les positions de montage pour deux systèmes d'alimentation Multifeed avec un écart de 6° entre les satellites.
• Exemple de positions de montage pour une installation Multifeed avec 3°-4° d'écart entre les satellites :

Pos. 2 Pos. 4

ASTRA 19,2° Est EUTELSAT 16° Est

ASTRA 23,5° Est ASTRA 19,2° Est

EUTELSAT 16° Est EUTELSAT 13° Est

EUTELSAT 13° Est EUTELSAT 10° Est

EUTELSAT 10° Est EUTELSAT 7° Est

Conseil :

Dans le cas d'installations Multifeed, l'antenne doit être orientée sur le satellite émettant les signaux les plus faibles.

- Exemple de positions de montage pour une installation Multifeed avec 6° d'écart entre les satellites :

Pos. 1 Pos. 5

ASTRA 19,2° Est EUTELSAT 13° Est

EUTELSAT 16° Est EUTELSAT 10° Est

EUTELSAT 13° Est EUTELSAT 7° Est

Conseil :

Dans le cas d'installations Multifeed, l'antenne doit être orientée sur le satellite émettant les signaux les plus faibles.

f) Préréglage de polarisation

- Un système d'alimentation (Monofeed)

Suivant votre localisation et la position du satellite souhaité, réglez l'angle de polarisation du système d'alimentation à l'aide du tableau (voir notice du LNB). La plaque adaptatrice pivotante reste en position zéro (voir fi g. ci-contre).

• Plusieurs systèmes d'alimentation (Multifeed)

Pour l'optimisation de la réception Multifeed, le dispositif de maintien pivotant « H » doit être incliné sur un angle « V » conformément au tableau ci-joint.

L'angle de polarisation du système d'alimentation concerné doit être réglé selon la formule suivante :

$$ \mathrm{AP} _ {\text { NOUVEAU }} = \mathrm{AP} _ {\text { TAB }} - \mathrm{V} $$

AP_NOUVEAU = angle de polarisation à régler

AP _TAB = angle de polarisation du satellite choisi conformément au tableau du mode d'emploi du LNB

V = angle de réglage du dispositif de maintien en fonction de la combinaison de satellites choisis dans le tableau ci-joint

Tenir compte du signe qui précède les valeurs pour le réglage et le calcul !

Afin de pouvoir faire pivoter le dispositif de maintien, vous devez tout d'abord desserrer avec la clé pour vis à six pans creux la vis repérée (flèches) sur les figures ci-contre.

Sens de rotation pour l'angle de polarisation (PW)

Echelle angle V

La direction (azimut) mais également l'inclinaison (élévation) de l'antenne doivent être réglées précisément sur le satellite souhaité. Dans le cas de systèmes Multifeed, orientez l'antenne sur le satellite émettant le signal le plus faible.

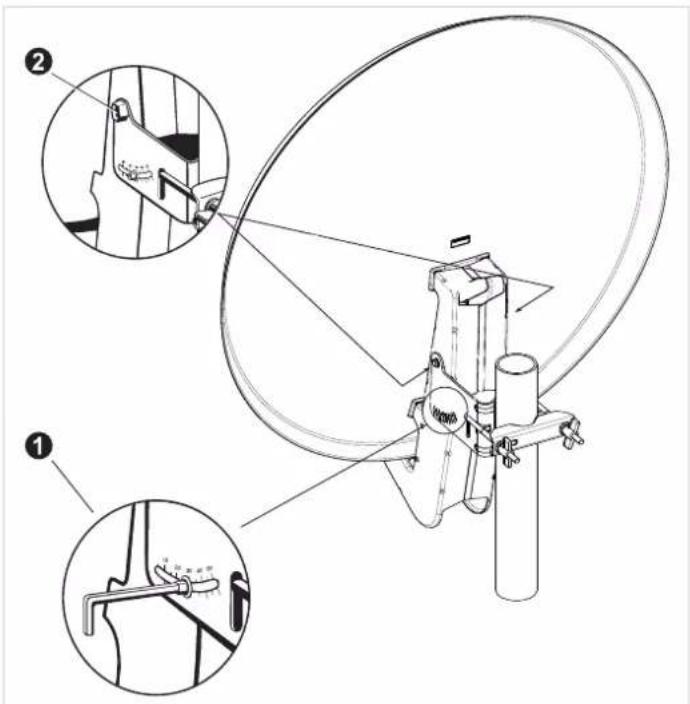

a) Régler l'inclinaison (élévation)

- Desserrez les deux vis sur l'échelle d'inclinaison (élévation) à gauche et à droite du support avec la clé pour vis à six pans creux fournie avec l'antenne parabolique (1).

Ne desserrez pas les écrous supérieurs (2) sur le support, elles sont réglées en usine avec un couple de serrage fixe.

• Réglez alors l'inclinaison (élévation). L'angle d'élévation exact pour votre localisation est indiqué dans la notice du système d'alimentation (LNB).
• Ensuite, ne resserrez à la main d'abord qu'une seule des vis de l'échelle d'inclinaison (①).

b) Régler la direction (azimut)

Pour les opérations suivantes, vous devez vous faire aider d'une autre personne à moins que vous ne puissiez observer vous-même sur un appareil de mesure d'antenne ou un écran avec récepteur satellite raccordé le résultat des travaux d'orientation. Un appareil de mesure d'antenne numérique est nécessaire pour l'orientation précise de l'antenne. Renseignez-vous à ce propos auprès de votre revendeur spécialisé.

• Sélectionnez sur le récepteur satellite une chaîne connue afi n de pouvoir contrôler si vous avez vraiment trouvé le bon satellite.
• Desserrez légèrement les écrous à oreilles du collier de mât (3).
• Tournez l'antenne approximativement en direction du sud. Tournez ensuite l'antenne lentement autour de son axe central, vers la gauche et la droite, jusqu'à obtenir une réception optimale de la chaîne choisie.

- Serrez ensuite un peu les écrous à oreilles, juste de manière à ce que l'antenne ne puisse plus se tourner.

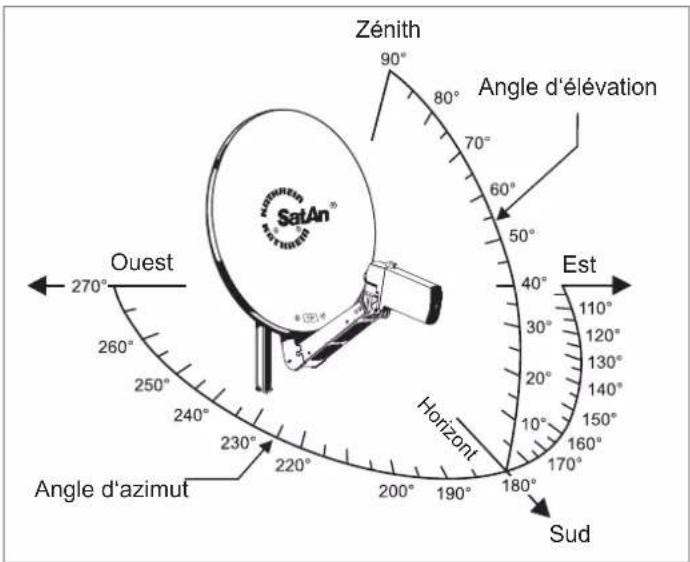

c) Réglage fin

• Desserrez à nouveau la vis de l'échelle d'inclinaison puis faites pivoter légèrement l'antenne vers le haut et le bas jusqu'à ce que vous mesuriez sur l'appareil de mesure le signal maximum ou bien jusqu'à obtenir la meilleure image possible sur l'écran : faites pivoter l'antenne vers le haut et le bas jusqu'à atteindre les limites où les premiers phénomènes de « neige » (signal analogique) ou de « pixelisation » (signal numérique) apparaissent à l'écran. Placez l'antenne au centre de ces deux points limites.
• Corrigez alors alternativement la direction (azimut) et l'inclinaison (élévation) jusqu'à obtenir le meilleur résultat de mesure ou la meilleure image.

Remarque : Au moment du serrage des écrous sur le collier de fermeture, l'antenne peut légèrement tourner ! En tenir compte lors du réglage fi n (et utiliser éventuellement cet effet pour affi ner le réglage).

Zénith 90° 80° 70° 60° 50° Angle d'élévation Ouest 270° 260° 250° 240° 230° 220° 200° 190° 180° Horizont Est 110° 120° 130° 140° 150° 160° 170° Sud

d) Verrouiller l'antenne en position

• Serrez alternativement à la main les écrous du collier de fermeture. Serrez ensuite les écrous à oreilles d'un tour avec une clé à fourche (de 13 mm) (4).
• Puis serrez à gauche et à droite du support les vis sur l'échelle d'inclinaison en les serrant d'abord légèrement avec l'extrémité courte de la clé puis d'1/4 à 1/2 tour avec l'extrémité longue (clé dynamométrique : 5-10 Nm) (5).
• Contrôlez pour finir encore une fois le serrage de tous les vissages.
• Fixez les câbles sur le bras support en les clipsant dans les supports sur la face intérieure du bras support et avec des serre-câble tout le long du support d'antenne afin qu'ils ne puissent pas bouger sous l'action du vent et être endommagés.

Serrer à la main Serrer à fond 1 tour ½ 4 5

Mettre l'antenne à la terre/protection contre la foudre

Afin d'en assurer une exécution dans les règles, les travaux de mise à la terre et de protection contre la foudre ne doivent être effectués que par des électriciens qualifiés !

N'effectuez jamais de travaux de mise à la terre et de protection contre la foudre si vous n'êtes pas vous-même un professionnel qualifié !

Les indications décrites ici sont uniquement des informations complémentaires pour le spécialiste mandaté par vos soins pour effectuer les travaux de mise à la terre et de protection contre la foudre et non pas des consignes incitant un amateur à effectuer lui-même ces travaux !

L'antenne doit être montée conformément à la norme DIN EN 60728-11 et être correctement mise à la terre. Seules sont exemptées de l'obligation de mise à la terre les antennes :

- celles fi xées à plus de 2 m sous le bord du toit - et simultanément à moins de 1,5 m desbâtiments.

Pour la mise à la terre, le mât doit être relié le plus directement possible à l'installation parafoudre du bâtiment par un câble de mise à la terre approprié ; en l'absence d'installation parafoudre : à la mise à la terre du bâtiment.

Les raccordements à l'installation parafoudre doivent être effectués uniquement par un installateur de systèmes parafoudre qualifi é.

a) Convient comme conducteur de mise à la terre

- fi | monobrin avec une section min. de 16 mm² (cuivre), min. 25 mm² (aluminium) ou min. 50 mm² (acier).

b) Ne conviennent pas comme conducteur de mise à la terre

• les conducteurs extérieurs du câble d'antenne
• les parties métalliques de l'installation domestique (par ex. les tuyaux métalliques de l'eau de ville ou du chauffage) car la durabilité de la connexion ne peut pas être assurée
• ou les conducteurs de protection ou de neutre du réseau de courant fort.

c) Pose des conducteurs de mise à la terre

• Les câbles d'antenne et les conducteurs de mise à la terre ne doivent pas traverser de locaux servant à l'entreposage de substances inflammables (par ex. de la paille ou du foin) ou à l'intérieur desquels peut se former une atmosphère explosible (par ex. des gaz et des vapeurs).
• Si l'antenne parabolique est utilisée au sein d'une installation de réception complète (par ex. une installation de distribution), les mesures de mise à la terre doivent en outre être de nature à garantir que la protection par mise à la terre soit maintenue lorsque des unités sont retirées ou remplacées.

Conducteur de mise à la terre Raccord de mise à la terre Câble de compen- sation du potentiel Réclette de compensation du potentiel Prise 230V Câble de compen- sation du potentiel Réclette de compensation du potentiel

Dans la zone hachurée, selon la norme, une mise à la terre de l'antenne n'est pas obligatoire.

Les dangers peuvent résulter non seulement des orages (foudre), mais également des charges électrostatiques et des courts-circuits dans les appareils raccordés.

Pour des raisons de sécurité, les installations d'antenne doivent par conséquent toujours faire l'objet d'une compensation du potentiel avec du fi I de cuivre de 4 mm².

Les écrans de tous les câbles de descente d'antennes coaxiaux doivent être reliés au mât par un conducteur de compensation du potentiel.

Caractéristiques techniques

Type CAS 90gr CAS 90ro CAS 90ws
Référence 20010033 20010034 20010035
Diamètre cm 90 90 90
Couleur			Graphite (comme RAL 7012)	Brun rouge (comme RAL 8012)	Blanc (comme RAL 9002)
Plage de réception GHz 10,70-12,75
Gain de l'antenne à 10,70-11,70 GHz/11,70-12,50 GHz/12,50-12,75 GHz dBi 38,6/39,2/39,6
Largeur du lobe 1)		°	< 1,9
Facteur de qualité du système 2) Système d'alimentation central	UAS 571/572/584/585 UAS 481	dB/K	18,8/19,818,1/19,1
Facteur de qualité du système 2) Ecartement des systèmes d'alimentation 3°-4°	UAS 571/572/584/585 UAS 481	dB/K	18,3/18,317,6/18,6
Facteur de qualité du système 2) Ecartement des systèmes d'alimentation 6°	UAS 571/572/584/585 UAS 481	dB/K	17,9/18,717,2/18,0
Découplage de polarisation croisée (dans le sens de rayonnement principal)		dB	>27
Surface exposée au vent		m2	0,76
Résistance aux vibrations			ETS 300019-2-4 (12.94)/classe CEI 4 M 5
Charge due au vent 1 :		N	730
pour hauteur de montage			jusqu'à 20 m au-dessus du sol
pour vitesse du vent		km/h	jusqu'à 130
pour pression dynamique		N/m2	800
Charge due au vent 2 :		N	1000
pour hauteur de montage			>20 m au-dessus du sol (facteur 1,37)
pour vitesse du vent :		km/h	jusqu'à 150
Charge limite		N	1.590
pour pression dynamique		N/m2	1740 (190 km/h)
Plage de serrage du collier du mât		mm	48-90
Plage de réglage d'élévation/azimut		°	montage à l'avant du mât : 5-45/360Montage au haut : 5-50/360
Plage de réglage plaque adaptatrice Multifeed		°	±20
Dimensions largeur		mm	987
Dimensions hauteur max.		mm	1030
Dimensions déport max.(à partir du milieu du mât sans système d'alimentation)		mm	880
Dimensions de l'emballage		mm	1050 x 1050 x 230
Poids env. net/brut		kg	9,9/13,5

^1) En milieu de bande
^2) G/T à 11,3/12,5 GHz pour environnement standard (ciel clair)

Toutes les indications sont des valeurs typiques !

Risque de détachement de pièces en cas de dépassement de la charge limite !

Dimensions, voir page suivante

Dimensions en mm

max. 1102 max. 395 max. 986

Conditions de garantie pour la résistance à la corrosion de l'antenne

Remarques importantes au sujet des conditions de garantie pour la résistance à la corrosion des antennes paraboliques offset Kathrein :

• L'antenne doit être montée et installée dans les règles de l'art en respect des consignes données dans la notice jointe
  • L'antenne ne doit subir aucune modification (par ex. perçage)
• L'antenne ne doit pas être endommagée mécaniquement (par ex. déformations, dégâts profonds ou de grande surface ou érosion des couches de revêtement par poudre et du traitement de surface)
• L'antenne ne doit pas être endommagée par des produits chimiques (par ex. des solvants, peintures, produits de nettoyage, etc.)
• Seuls des accessoires d'origine Kathrein doivent être utilisés sur l'antenne

Ces conditions de garantie s'appliquent à partir de la date d'achat. Le bordereau d'achat original sert de certificat de garantie à l'exclusion de tout autre document.

Par ailleurs, la garantie ne couvre pas la résistance à la corrosion en cas de force majeure, par ex. de foudroiement, et ne s'applique pas si l'antenne est utilisée dans des conditions climatiques qui l'exposent à une érosion forte et répétée (par ex. des tempêtes de sable), qui entraînent une usure rapide des couches protectrices.

Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit.

Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécialement prévu à cet effet.

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Installation Multifeed écart orbital 6°

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutel-sat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Allemagne
Bad Reichenhall	Largeur: 47,72°	-4,2° -1,4°	1,3° 4,0° 16,5°	-7,5°
	Longueur: 12,90°
Berlin	Largeur: 52,50°	-3,2° -0,8°	1,5° 3,7° 14,4°	-6°
	Longueur: 13,42°
Brème	Largeur: 53,07°	-6,5° -4,2°	-2,0° 0,2° 11,1°	-9,2°
	Longueur: 8,83°
Cottbus	Largeur: 51,75°	-2,6° -0,1°	2,2° 4,5° 15,4°	-5,5°
	Longueur: 14,33°
Dortmund	Largeur: 51,50°	-7,9° -5,5°	-3,2° -0,8° 10,7°	-10,7°
	Longueur: 7,47°
Dresde	Largeur: 51,05°	-3,1° -0,6°	1,8° 4,2° 15,3°	-6,1°
	Longueur: 13,73°
Emden	Largeur: 53,35°	-7,6° -5,3°	-3,2° -1,0° 9,9°	-10,2°
	Longueur: 7,20°
Erfurt	Largeur: 50,97°	-5,3° -2,8°	-0,4° 2,0° 13,5°	-8,2°
	Longueur: 11,03°
Flensburg	Largeur: 54,78°	-5,7° -3,5°	-1,4° 0,7° 10,8°	-8,2°
	Longueur: 9,45°
Francfort sur le Main	Largeur: 50,12°	-7,3° -4,8°	-2,3° 0,1° 12,2°	-10,3°
	Longueur: 8,68°
Freiburg/Brsg.	Largeur: 48,00°	-8,6° -5,9°	-3,3° -0,6° 12,4°	-11,8°
	Longueur: 7,83°
Greifswald	Largeur: 54,08°	-3,0° -0,8°	1,3° 3,5° 13,6°	-5,7°
	Longueur: 13,38°
Hambourg	Largeur: 53,55°	-5,5° -3,3°	-1,1° 1,1° 11,7°	-8,2°
	Longueur: 9,98°
Hanovre	Largeur: 52,37°	-5,9° -3,6°	-1,3° 1,0° 12,0°	-8,7°
	Longueur: 9,77°
Kassel	Largeur: 51,30°	-6,4° -4,0°	-1,6° 0,7° 12,2°	-9,3°
	Longueur: 9,43°
Kiel	Largeur: 54,32°	-5,3° -3,1°	-1,0° 1,2° 11,5°	-7,9°
	Longueur: 10,13°
Coblence	Largeur: 50,33°	-8,2° -5,7°	-3,3° -0,8° 11,2°	-11,1°
	Longueur: 7,50°
Leipzig	Largeur: 51,30°	-4,1° -1,7°	0,7° 3,1° 14,3°	-7,1°
	Longueur: 12,37°
Magdeburg	Largeur: 52,12°	-4,6° -2,2°	0,1° 2,4° 13,4°	-7,4°
	Longueur: 11,63°
Mönchengladbach	Largeur: 51,18°	-8,7° -6,4°	-4,0° -1,6° 10,1°	-11,6°
	Longueur: 6,45°
Munich	Largeur: 48,13°	-5,3° -2,6°	0,1° 2,7° 15,3°	-8,6°
	Longueur: 11,57°
Neubrandenburg	Largeur: 53,55°	-3,2° -0,9°	1,3° 3,5° 13,8°	-5,9°
	Longueur: 13,25°
Nuremberg	Largeur: 49,45°	-5,5° -2,9°	-0,4° 2,2° 14,2°	-8,6°
	Longueur: 11,05°
Osnabrück	Largeur: 52,28°	-7,2° -4,9°	-2,6° -0,3° 10,9°	-10°
	Longueur: 8,05°

Tableau pour l'angle V du support multifeed orientable
Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutel- sat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
Passau	Largeur : 48,57°	-3,6° -0,9°	1,7° 4,3° 16,5°	-6,8°
	Longueur : 13,47°
Pirmasens	Largeur : 49,20°	-8,4° -5,9°	-3,3° -0,8° 11,7°	-11,5°
	Longueur : 7,60°
Plauen	Largeur : 50,50°	-4,5° -1,9°	0,5° 3,0° 14,5°	-7,5°
	Longueur : 12,13°
Ravensburg	Largeur : 47,77°	-7,1° -4,4°	-1,7° 1,0° 13,9°	-10,4°
	Longueur : 9,60°
Regensburg	Largeur : 49,02°	-4,7° -2,1°	0,5° 3,1° 15,2°	-7,9°
	Longueur : 12,10°
Rostock	Largeur : 54,08°	-3,9° -1,7°	0,5° 2,6° 12,8°	-6,6°
	Longueur : 12,13°
Stuttgart	Largeur : 48,80°	-7,2° -4,6°	-2,0° 0,6° 13,1°	-10,4°
	Longueur : 9,18°
Trèves	Largeur : 49,75°	-9,1° -6,5°	-4,1° 1,6° 10,8°	-12°
	Longueur : 6,63°
Ulm	Largeur : 48,38°	-6,7° -4,0°	-1,3° 1,3° 13,9°	-9,9°
	Longueur : 9,97°

Autriche

Bregenz	Largeur : 47,50°		-7,1° -4,3°	-1,6° 1,1° 14,2°	-10,4°
	Longueur : 9,75°
Graz	Largeur : 47,07°		-2,0° 0,9°	3,6° 6,4° 18,8°	-5,4°
	Longueur : 15,45°
Innsbruck	Largeur : 47,27°		-5,7° -2,9°	-0,1° 2,6° 15,6°	-9°
	Longueur : 11,38°
Klagenfurt	Largeur : 46,63°		-3,1° -0,2°	2,7° 5,4° 18,4°	-6,5°
	Longueur : 14,33°
Lienz	Largeur : 46,83°		-4,5° -1,6°	1,2° 4,0° 16,9°	-7,9°
	Longueur : 12,77°
Linz	Largeur : 48,30°		-2,9° -0,2°	2,5° 5,1° 17,2°	-6,2°
	Longueur : 14,30°
Salzburg	Largeur : 47,80°		-4,1° -1,3°	1,4° 4,1° 16,6°	-7,4°
	Longueur : 13,03°
Vienne	Largeur : 48,20°		-1,1° 1,7°	4,3° 6,9° 18,8°	-4,4°
	Longueur : 16,37°

■ Suisse

Berne	Largeur : 46,95°		-9,2° -6,5°	-3,7° -1,0° 12,5°	-10,8°
	Longueur : 9,50°
Genève	Largeur : 46,20°		-10,7° -7,9°	-5,1° -2,2° 11,7°	-14°
	Longueur : 6,15°
Locarno	Largeur : 46,17°		-8,3° -5,4°	-2,6° 0,3° 14,0°	-11,7°
	Longueur : 8,78°
Zurich	Largeur : 47,37°		-8,2° -5,4°	-2,7° 0,0° 13,2°	-11,5°
	Longueur : 8,53°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Benelux
Bruges (B)	Largeur : 51,22°	-11,1° -8,8°	-6,5° -4,2° 7,6°	-13,9°
	Longueur : 3,22°
Bruxelles (B)	Largeur : 50,85°	-10,4° -8,1°	-5,7° -3,3° 8,6°	-13,3°
	Longueur : 4,35°
La Haye (NL)	Largeur : 52,12°	-10,0° -7,8°	-5,5° -3,2° 8,2°	-12,8°
	Longueur : 4,28°
Eindhoven (NL)	Largeur : 51,43°	-9,4° -7,1°	-4,7° -2,4° 9,3°	-12,2°
	Longueur : 5,47°
Enschede (NL)	Largeur : 52,22°	-8,1° -5,8°	-3,5° -1,2° 10,0°	-10,9°
	Longueur : 6,88°
Groningen (NL)	Largeur : 53,25°	-8,0° -5,8°	-3,6° -1,4° 9,5°	-10,7°
	Longueur : 6,58°
Luxembourg (L)	Largeur : 49,62°	-9,5° -7,0°	-4,5° -2,0° 10,4°	-12,5°
	Longueur : 6,15°
Maastricht (NL)	Largeur : 50,83°	-9,4° -7,1°	-4,7° -2,3° 9,6°	-12,3°
	Longueur : 5,67°
■ France
Bastia	Largeur : 42,67°	-8,6° -5,4°	-2,2° 1,1° 16,4°	-12,5°
	Longueur : 9,50°
Bayonne	Largeur : 43,50°	-18,6° -15,9°	-13,1° -10,2°	5,2° -19,6°
	Longueur : -1,47°
Bordeaux	Largeur : 44,83°	-17,1° -14,5°	-11,8° -8,9°	5,9° -20,5°
	Longueur : -0,60°
Brest	Largeur : 48,40°	-18,1° -15,9°	-13,6° -11,2°	1,7° -21°
	Longueur : -4,52°
Calais	Largeur : 50,95°	-12,2° -9,9°	-7,6° -5,3° 6,7°	-15°
	Longueur : 1,93°
Clermont-Ferrand	Largeur : 45,77°	-13,5° -10,8°	-8,0° -5,2° 9,1°	-16,9°
	Longueur : 3,07°
Dijon	Largeur : 47,33°	-11,2° -8,5°	-5,9° -3,2° 10,3°	-14,4°
	Longueur : 5,05°
Le Havre	Largeur : 49,50°	-14,2° -11,8°	-9,5° -7,1° 5,5°	-17,1°
	Longueur : 0,08°
Limoges	Largeur : 45,83°	-15,1° -12,4°	-9,7° -6,9° 7,4°	-18,3°
	Longueur : 1,25°
Lyon	Largeur : 45,77°	-12,0° -9,2°	-6,4° -3,5° 10,7°	-15,4°
	Longueur : 4,83°
Marseille	Largeur : 43,30°	-12,5° -9,5°	-6,4° -3,3° 12,2°	-16,2°
	Longueur : 5,38°
Metz	Largeur : 49,13°	-9,6° -7,1°	-4,6° -2,0° 10,6°	-12,7°
	Longueur : 6,17°
Nantes	Largeur : 47,20°	-16,6° -14,1°	-11,7° -9,1°	4,5° -19,7°
	Longueur : -1,55°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ France (suite)
Nice	Largeur : 43,70°	-10,6° -7,5°	-4,4° -1,3° 13	8° -14,2°
	Longueur : 7,23°
Orléans	Largeur : 47,90°	-13,6° -11	0° -8,5° -5,9° 7	4° -16,7°
	Longueur : 1,87°
Paris	Largeur : 48,83°	-12,8° -10	3° -7,9° -5,3° 7	6° -15,8°
	Longueur : 2,33°
Reims	Largeur : 49,25°	-11,3° -8,8°	-6,3° -3,8° 8,8°	-14,3°
	Longueur : 4,02°
Rennes	Largeur : 48,12°	-16,2° -13	8° -11,4° -8,9°	4,3° -19,2°
	Longueur : -1,68°
Toulouse	Largeur : 43,62°	-16,0° -13	2° -10,3° -7,3°	8,2° -19,5°
	Longueur : 1,45°
Tours	Largeur : 47,37°	-14,8° -12	2° -9,7° -7,1° 6	5° -17,9°
	Longueur : 0,67°
■ Grande-Bretagne
Aberdeen	Largeur : 57,15°	-12,1° -10	3° -8,5° -6,7° 2	8° -14,3°
	Longueur : -2,10°
Belfast	Largeur : 54,58°	-15,6° -13	7° -11,9° -9,9°	0,4° -17,9°
	Longueur : -5,93°
Birmingham	Largeur : 52,50°	-14,1° -12	1° -10,0° -7,8°	3,5° -16,7°
	Longueur : -1,92°
Bristol	Largeur : 51,43°	-15,1° -13	0° -10,8° -8,6°	3,1° -17,8°
	Longueur : -2,58°
Glasgow	Largeur : 55,87°	-13,9° -12	1° -10,3° -8,4°	1,5° -16,2°
	Longueur : -4,23°
Londres	Largeur : 51,50°	-13,4° -11	2° -9,0° -6,7° 5	0° -16,1°
	Longueur : -0,08°
Manchester	Largeur : 53,50°	-13,9° -11	9° -9,9° -7,8° 3	1° -16,4°
	Longueur : -2,25°
Newcastle	Largeur : 54,22°	-15,7° -13	9° -12,0° -10,0°	0,4° -18,1°
	Longueur : -5,90°
Norwich	Largeur : 52,63°	-11,9° -9,8°	-7,6° -5,4° 5,8°	-14,6°
	Longueur : 1,28°
Plymouth	Largeur : 50,38°	-16,7° -14	6° -12,4° -10,2°	1,9° -19,5°
	Longueur : -4,15°
■ Italie
Ancône	Largeur : 43,62°	-4,3° -1,0°	2,1° 5,2° 19,3°	-8,1°
	Longueur : 13,50°
Bari	Largeur : 41,10°	-0,8° 2,7°	6,1° 9,4° 23,7°	-5,1°
	Longueur : 16,87°
Bologne	Largeur : 44,50°	-6,3° -3,2°	-0,2° 2,9° 17,0°	-10°
	Longueur : 11,33°
Bolzano	Largeur : 46,50°	-5,9° -3,0°	-0,2° 2,7° 15,9°	-9,3°
	Longueur : 11,33°

Tableau pour l'angle V du support multifeed orientable
Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■Italie (suite)
Cagliari	Largeur: 39,25°	-10,2° -6,5°	-2,9° 0,7° 17,9°	-14,5°
	Longueur: 9,10°
Catane	Largeur: 37,52°	-3,3° 0,7°	4,6° 8,4° 24,8°	-8,1°
	Longueur: 15,07°
Cosenza	Largeur: 39,28°	-1,7° 2,1°	5,7° 9,3° 24,5°	-6,2°
	Longueur: 16,23°
Florence	Largeur: 43,78°	-6,5° -3,4°	-0,3° 2,8° 17,3°	-10,3°
	Longueur: 11,25°
Foggia	Largeur: 41,47°	-2,3° 1,1°	4,5° 7,8° 22,4°	-6,5°
	Longueur: 15,52°
Gênes	Largeur: 44,40°	-8,7° -5,6°	-2,6° 0,4° 15,0°	-12,3°
	Longueur: 8,93°
Milan	Largeur: 45,47°	-8,1° -5,2°	-2,3° 0,7° 14,7°	-11,6°
	Longueur: 9,17°
Naples	Largeur: 40,83°	-3,8° -0,3°	3,2° 6,6° 21,8°	-8,1°
	Longueur: 14,28°
Palerme	Largeur: 38,13°	-5,4° -1,5°	2,3° 6,1° 22,8°	-10°
	Longueur: 13,33°
Pescara	Largeur: 42,47°	-3,7° -0,3°	2,9° 6,2° 20,6°	-7,7°
	Longueur: 14,22°
Rimini	Largeur: 44,05°	-5,2° -2,0°	1,1° 4,1° 18,3°	-8,9°
	Longueur: 12,55°
Rome	Largeur: 41,90°	-5,6° -2,2°	1,1° 4,4° 19,5°	-9,7°
	Longueur: 12,50°
Sassari	Largeur: 40,73°	-10,2° -6,8°	-3,4° 0,1° 16,5°	-14,3°
	Longueur: 8,55°
Tarante	Largeur: 40,50°	-0,5° 3,1°	6,6° 9,9° 24,4°	-4,8°
	Longueur: 17,18°
Turin	Largeur: 45,07°	-9,7° -6,7°	-3,8° -0,8° 13,5°	-13,2°
	Longueur: 7,67°
Trieste	Largeur: 45,65°	-3,7° -0,7°	2,2° 5,1° 18,3°	-7,3°
	Longueur: 13,75°
Venise	Largeur: 45,45°	-5,1° -2,1°	0,8° 3,7° 17,3°	-8,7°
	Longueur: 12,33°
Vérone	Largeur: 45,45°	-6,4° -3,4°	-0,5° 2,4° 16,2°	-10°
	Longueur: 11,00°
■Espagne
Albacete	Largeur: 39,00°	-21,8° -18,8°	-15,6° -12,3°	5,7° -25,3°
	Longueur: -1,83°
Algeciras	Largeur: 36,15°	-27,2° -24,3°	-21,3° -18,0°	1,4° -31,5°
	Longueur: -5,47°
Allcante	Largeur: 38,38°	-20,9° -17,8°	-14,5° -11,1°	7,5° -25°
	Longueur: -0,50°

Tableau pour l'angle V du support multifeed orientable
Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Espagne (suite)
Almeria	Largeur : 36,87°	-23,9° -20	8° -17,5° -14,0°	5,3° -28,1°
	Longueur : -2,45°
Avila	Largeur : 40,65°	-23,2° -20	5° -17,7° -14,7°	2,1° -26,9°
	Longueur : -4,72°
Badajoz	Largeur : 38,83°	-26,4° -23	8° -21,0° -18,0°	-0,6° -30,3°
	Longueur : -6,98°
Barcelone	Largeur : 41,35°	-16,5° -13	5° -10,3° 7,1° 9	6° -29,3°
	Longueur : 2,17°
Burgos	Largeur : 42,35°	-21,2° -18	5° -15,8° -12,9°	3,1° -24,7°
	Longueur : -3,68°
Cadix	Largeur : 36,50°	-27,7° -24	9° -21,9° -18,7°	0,2° -31,9°
	Longueur : -6,33°
Carthagène	Largeur : 37,63°	-21,9° -18	7° -15,4° -11,9°	7,1° -26,1°
	Longueur : -0,98°
Cordoba	Largeur : 37,83°	-25,3° -22	5° -19,5° -16,3°	2,1° -29,4°
	Longueur : -4,83°
Gijon	Largeur : 43,53°	-22,0° -19	5° -17,0° -14,3°	0,8° -25,4°
	Longueur : -5,70°
Grenade	Largeur : 37,17°	-24,7° -21	7° -18,6° -15,2°	3,8° -28,9°
	Longueur : -3,58°
Ibiza	Largeur : 38,90°	-18,7° -15	4° -12,1° -8,6°	9,6° -22,7°
	Longueur : 1,43°
La Coruna	Largeur : 43,33°	-24,2° -21	9° -19,4° -16,8°	-2,0° -27,6°
	Longueur : -8,42°
Madrid	Largeur : 40,42°	-22,5° -19	8° -16,9° -13,8°	3,2° -26,3°
	Longueur : -3,75°
Malaga	Largeur : 36,72°	-25,8° -22	8° -19,7° -16,4°	2,8° -30°
	Longueur : -4,38°
Palma de Majorque	Largeur : 39,58°	-17,0° -13	8° -10,4° -7,0°	10,8° -21,1°
	Longueur : 2,65°
Salamanque	Largeur : 40,97°	-23,7° -21	1° -18,4° -15,5°	1,0° -27,4°
	Longueur : -5,65
Saint-Sébastien	Largeur : 43,28°	-19,2° -16	5° -13,7° -10,8°	4,8° -22,6°
	Longueur : -1,97°
Santa Cruz del Retamar	Largeur : 41,33°	-22,3° -19	6° -16,8° -13,9°	2,6° -26°
	Longueur : -4,23°
Santander	Largeur : 43,45°	-20,6° -18	0° -15,4° -12,6°	2,8° -24°
	Longueur : -3,85°
Séville	Largeur : 37,38°	-26,7° -23	9° -21,0° -17,8°	0,7° -30,8°
	Longueur : -6,00°
Valence	Largeur : 39,45°	-20,1° -17	0° -13,9° -10,5°	7,3° -24,1°
	Longueur : -0,38°
Valladolid	Largeur : 41,63°	-22,5° -19	9° -17,1° -14,2°	2,0° -26,1°
	Longueur : -4,72°

Tableau pour l'angle V du support multifeed orientable
Installation Multifeed écart orbital 3°

Satellite		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Espagne (suite)
Vigo	Largeur : 42,20°	-25,2° -22,8°	-20,4° -17,7°	-2,4° -28,7°
	Longueur : -8,68°
Saragosse	Largeur : 41,65°	-19,2° -16,3°	-13,4° -10,3°	6,2° -22,9°
	Longueur : -0,88°
■ Portugal
Beja	Largeur : 38,03°	-27,7° -25,1°	-22,4° -19,4°	-1,8° -31,8°
	Longueur : -7,88°
Braganca	Largeur : 41,80°	-24,1° -21,6°	-19,0° -16,2°	-0,4° -27,7°
	Longueur : -6,83°
Colmbra	Largeur : 40,25°	-26,5° -24,0°	-21,4° -18,6°	-2,3° -30,2°
	Longueur : -8,45°
Faro	Largeur : 37,03°	-28,6° -25,9°	-23,1° -20,1°	-1,9° -32,8°
	Longueur : -7,92°
Lisbonne	Largeur : 38,70°	-28,2° -25,7°	-23,1° -20,3°	-3,3° -32,2°
	Longueur : -9,17°
Porto	Largeur : 41,13°	-26,0° -23,6°	-21,0° -18,3°	-2,5° -29,6°
	Longueur : -8,67°
■ Slovénie
Bled	Largeur : 46,40°	-3,3° -0,4°	2,5° 5,3° 18,1°	-6,8°
	Longueur : 14,10°
Ljubljana	Largeur : 46,10°	-3,0° 0,0°	2,9° 5,7° 18,6°	-6,5°
	Longueur : 14,50°
Maribor	Largeur : 46,60°	-1,9° 1,0°	3,8° 6,6° 19,2°	-5,4°
	Longueur : 15,60°
■ Croatie
Koper	Largeur : 45,50°	-3,8° -0,8°	2,1° 5,0° 18,4°	-7,4°
	Longueur : 13,70°
Osijek	Largeur : 45,50°	1,1° 4,1°	7,0° 9,8° 22,1°	-2,6°
	Longueur : 18,70°
Pula	Largeur : 44,80°	-3,8° -0,7°	2,3° 5,3° 18,9°	-7,5°
	Longueur : 13,80°
Rijeka	Largeur : 45,30°	-3,1° -0,1°	2,8° 5,8° 19,0°	-6,8°
	Longueur : 14,40°
Split	Largeur : 43,50°	-1,3° 2,0°	5,1° 8,2° 21,7°	-5,2°
	Longueur : 16,40°
Zadar	Largeur : 44,10°	-2,5° 0,7°	3,8° 6,8° 20,4°	-6,3°
	Longueur : 15,20°
Zagreb	Largeur : 45,80°	-1,5° 1,4°	4,3° 7,2° 19,9°	-5,1°
	Longueur : 16,00°
■ Yougoslavie (ancienne république de)
Belgrade	Largeur : 44,80°	2,9° 6,0°	8,9° 11,7° 23,8°	-0,8°
	Longueur : 20,50°
Novlsad	Largeur : 45,20°	2,2° 5,2°	8,1° 10,9° 23,1°	-1,5°
	Longueur : 19,80°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 3°

Satellite			ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/ Hotbird 16°/13°	Hotbird/Eutel-sat W2A 13°/10°	Eutelsat W2A/ W3A 10°/7°	Antlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
Podgorica	Largeur :	42,40°	1,8° 5,2°	8,4° 11,5° 24,7°	-2,2°
	Longueur :	19,30°

■ Macédoine

Skopje	Largeur : 42,00°		4,4° 7,7°	10,9° 13,9° 26,6° -0,3°
	Longueur : 21,60°

■ Bosnie-Herzégovine

Dubrovnik	Largeur : 42,60°		0,5° 3,9°	7,1° 10,2° 23,6°	-3,5°
	Longueur : 18,10°
Sarajevo	Largeur : 43,80°		0,8° 4,0°	7,1° 10,1° 23,0°	-3°
	Longueur : 18,40°

Hongrie

Budapest	Largeur : 47,50°		1,4° 4,2°	6,8° 9,5° 21,1°	-2°
	Longueur : 19,10°
Debrecen	Largeur : 47,50°		3,6° 6,4°	9,0° 11,6° 22,7°	+0,2°
	Longueur : 21,60°
Pecs	Largeur : 46,10°		0,6° 3,5°	6,4° 9,1° 21,4°	-3°
	Longueur : 18,20°
Györ	Largeur : 47,70°		0,0° 2,8°	5,5° 8,1° 19,9°	-3,4°
	Longueur : 17,60°
Szeged	Largeur : 46,20°		2,4° 5,3°	8,1° 10,8° 22,6°	-1,2°
	Longueur : 20,10°
Szekesfehevar	Largeur : 47,10°		0,7° 3,6°	6,3° 9,0° 20,8°	-2,7°
	Longueur : 18,40°

■ République Tchèque

Brno	Largeur : 49,10°		-0,9° 1,8°	4,4° 6,9° 18,4°	-4,1°
	Longueur : 16,60°
Budweis	Largeur : 49,00°		-2,7° 0,0°	2,6° 5,1° 17,0°	-5,9°
	Longueur : 14,50°
Cheb	Largeur : 50,10°		-4,3° -1,7°	0,7° 3,2° 14,9°	-7,4°
	Longueur : 12,40°
Karlsbad	Largeur : 50,20°		-3,9° -1,3°	1,2° 3,6° 15,2°	-6,9°
	Longueur : 12,90°
Ostrau	Largeur : 49,80°		0,6° 3,2°	5,7° 8,1° 19,1°	-2,6°
	Longueur : 18,30°
Pilsen	Largeur : 49,80°		-3,5° -0,9°	1,6° 4,1° 15,8°	-6,6°
	Longueur : 13,40°
Prague	Largeur : 50,10°		-2,7° -0,1°	2,4° 4,9° 16,3°	-5,7°
	Longueur : 14,40°

■ Slovaquie

Bratislava	Largeur : 48,20°		-0,5° 2,2°	4,9° 7,5° 19,2°	-3,8°
	Longueur : 17,00°
Kosice	Largeur : 48,70°		3,2° 5,9°	8,4° 10,9° 21,7°	0°
	Longueur : 21,30°

Tableau pour l'angle V du support multifeed orientable
Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Allemagne
Bad Reichenhall	Largeur: 47,72°	-6,1° -2,9° -0,1° 2,6°
	Longueur: 12,90°
Berlin	Largeur: 52,50°	-4,8° -2,0° 0,3° 2,6°
	Longueur: 13,42°
Brème	Largeur: 53,07°	-8,0° -5,4° -3,1° -0,9°
	Longueur: 8,83°
Cottbus	Largeur: 51,75°	-4,2° -1,4° 1,0° 3,4°
	Longueur: 14,33°
Dortmund	Largeur: 51,50°	-9,5° -6,7° -4,3° -2,0°
	Longueur: 7,47°
Dresde	Largeur: 51,05°	-4,8° -1,9° 0,6° 3,0°
	Longueur: 13,73°
Emden	Largeur: 53,35°	-9,1° -6,5° -4,3° -2,1°
	Longueur: 7,20°
Erfurt	Largeur: 50,97°	-6,9° -4,1° -1,6° 0,8°
	Longueur: 11,03°
Flensburg	Largeur: 54,78°	-7,1° -4,6° -2,5° -0,4°
	Longueur: 9,45°
Francfort sur le Main	Largeur: 50,12°	-9,0° -6,1° -3,6° -1,1°
	Longueur: 8,68°
Freiburg/Brsg.	Largeur: 48,00°	-10,4° -7,3° -4,6° -1,9°
	Longueur: 7,83°
Greifswald	Largeur: 54,08°	-4,6° -2,0° 0,3° 2,4°
	Longueur: 13,38°
Hambourg	Largeur: 53,55°	-7,1° -4,5° -2,2° 0,0°
	Longueur: 9,98°
Hanovre	Largeur: 52,37°	-7,5° -4,8° -2,5° -0,2°
	Longueur: 9,77°
Kassel	Largeur: 51,30°	-8,1° -5,3° -2,8° -0,5°
	Longueur: 9,43°
Kiel	Largeur: 54,32°	-6,8° -4,2° -2,0° 0,1°
	Longueur: 10,13°
Coblence	Largeur: 50,33°	-9,9° -7,0° -4,5° -2,1°
	Longueur: 7,50°
Leipzig	Largeur: 51,30°	-5,8° -3,0° -0,5° 1,9°
	Longueur: 12,37°
Magdeburg	Largeur: 52,12°	-6,2° -3,4° -1,1° 1,3°
	Longueur: 11,63°
Mönchengladbach	Largeur: 51,18°	-10,4° -7,6° -5,2° -2,8°
	Longueur: 6,45°
Munich	Largeur: 48,13°	-7,2° -4,0° -1,3° 1,4°
	Longueur: 11,57°
Neubrandenburg	Largeur: 53,55°	-4,7° -2,1° 0,2° 2,4°
	Longueur: 13,25°
Nuremberg	Largeur: 49,45°	-7,3° -4,3° -1,7° 0,9°
	Longueur: 11,05°
Osnabrück	Largeur: 52,28°	-8,8° -6,1° -3,8° -1,5°
	Longueur: 8,05°

Tableau pour l'angle V du support multifeed orientable
Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
Passau	Largeur : 48,57°	-5,5° -2,3° 0,4°	3,0°
	Longueur : 13,47°
Pirmasens	Largeur : 49,20°	-10,2° -7,2° -4,6°	-2,1°
	Longueur : 7,60°
Plauen	Largeur : 50,50°	-6,2° -3,2° -0,7°	1,7°
	Longueur : 12,13°
Ravensburg	Largeur : 47,77°	-9,0° -5,8° -3,1°	-0,4°
	Longueur : 9,60°
Regensburg	Largeur : 49,02°	-6,5° -3,4° -0,8°	1,8°
	Longueur : 12,10°
Rostock	Largeur : 54,08°	-5,4° -2,8° -0,6°	1,5°
	Longueur : 12,13°
Stuttgart	Largeur : 48,80°	-9,0° -6,0° -3,3°	-0,7°
	Longueur : 9,18°
Trèves	Largeur : 49,75°	-10,8° -7,9° -5,3°	-2,8°
	Longueur : 6,63°
Ulm	Largeur : 48,38°	-8,5° -5,4° -2,7°	0,0°
	Longueur : 9,97°

Autriche

Bregenz	Largeur : 47,50°		-9,0° -5,7° -3,0° -0,2°
	Longueur : 9,75°
Graz	Largeur : 47,07°		-4,0° -0,6° 2,3° 5,0°
	Longueur : 15,45°
Innsbruck	Largeur : 47,27°		-7,6° -4,3° -1,5° 1,3°
	Longueur : 11,38°
Klagenfurt	Largeur : 46,63°		-5,1° -1,7° 1,2° 4,0°
	Longueur : 14,33°
Lienz	Largeur : 46,83°		-6,4° -3,1° -0,2° 2,6°
	Longueur : 12,77°
Linz	Largeur : 48,30°		-4,8° -1,6° 1,1° 3,8°
	Longueur : 14,30°
Salzburg	Largeur : 47,80°		-6,0° -2,8° 0,0° 2,7°
	Longueur : 13,03°
Vienne	Largeur : 48,20°		-3,0° 0,2° 3,0° 5,6°
	Longueur : 16,37°

■ Suisse

Berne	Largeur : 46,95°		-11,1° -7,9° -5,1° -2,3°
	Longueur : 7,47°
Genève	Largeur : 46,20°		-12,5° -9,3° -6,5° -3,7°
	Longueur : 6,15°
Locarno	Largeur : 46,17°		-10,2° -6,9° -4,0° -1,2°
	Longueur : 8,78°
Zurich	Largeur : 47,37°		-10,0° -6,9° -4,1° -1,3°
	Longueur : 8,53°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Benelux
Bruges (B)	Largeur : 51,22°	-12,7° -10,0°	-7,7° -5,4°
	Longueur : 3,22°
Bruxelles (B)	Largeur : 50,85°	-12,0° -9,3°	-6,9° -4,5°
	Longueur : 4,35°
La Haye (NL)	Largeur : 52,12°	-11,6° -9,0°	-6,7° -4,4°
	Longueur : 4,28°
Eindhoven (NL)	Largeur : 51,43°	-11,0° -8,3°	-5,9° -3,6°
	Longueur : 5,47°
Enschede (NL)	Largeur : 52,22°	-9,7° -7,0°	-4,7° -2,4°
	Longueur : 6,88°
Groningen (NL)	Largeur : 53,25°	-9,6° -7,0°	-4,7° -2,5°
	Longueur : 6,58°
Luxembourg (L)	Largeur : 49,62°	-11,2° -8,3°	-5,7° -3,2°
	Longueur : 6,15°
Maastricht (NL)	Largeur : 50,83°	-11,1° -8,3°	-5,9° -3,5°
	Longueur : 5,67°
■ France
Bastia	Largeur : 42,67°	-10,8° -7,0°	-3,8° -0,5°
	Longueur : 9,50°
Bayonne	Largeur : 43,50°	-20,4° -17,3°	-14,5° -11,7°
	Longueur : -1,47°
Bordeaux	Largeur : 44,83°	-18,9° -15,9°	-13,1° -10,4°
	Longueur : -0,60°
Brest	Largeur : 48,40°	-19,6° -17,0°	-14,7° -12,4°
	Longueur : -4,52°
Calais	Largeur : 50,95°	-13,7° -11,1°	-8,8° -6,4°
	Longueur : 1,93°
Clermont-Ferrand	Largeur : 45,77°	-15,4° -12,2°	-9,4° -6,6°
	Longueur : 3,07°
Dijon	Largeur : 47,33°	-13,0° -9,9°	-7,2° -4,5°
	Longueur : 5,05°
Le Havre	Largeur : 49,50°	-15,8° -13,1°	-10,7° -8,3°
	Longueur : 0,08°
Limoges	Largeur : 45,83°	-16,8° -13,8°	-11,1° -8,3°
	Longueur : 1,25°
Lyon	Largeur : 45,77°	-13,9° -10,7°	-7,8° -5,0°
	Longueur : 4,83°
Marseille	Largeur : 43,30°	-14,5° -11,0°	-7,9° -4,8°
	Longueur : 5,38°
Metz	Largeur : 49,13°	-11,3° -8,4°	-5,8° -3,3°
	Longueur : 6,17°
Nantes	Largeur : 47,20°	-18,2° -15,4°	-12,9° -10,4°
	Longueur : -1,55°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ France (suite)
Nice	Largeur : 43,70°	-12,6° -9,1° -6	0° -2,9°
	Longueur : 7,23°
Orléans	Largeur : 47,90°	-15,3° -12,4°	-9,8° -7,2°
	Longueur : 1,87°
Paris	Largeur : 48,83	-14,5° -11,6°	-9,1° -6,6°
	Longueur : 2,33
Reims	Largeur : 49,25°	-13,0° -10,1°	-7,6° -5,1°
	Longueur : 4,02°
Rennes	Largeur : 48,12°	-17,8° -15,1°	-12,6° -10,2°
	Longueur : -1,68°
Toulouse	Largeur : 43,62°	-17,9° -14,6°	-11,7° -8,8°
	Longueur : 1,45°
Tours	Largeur : 47,37°	-16,5° -13,6°	-11,0° -8,4°
	Longueur : 0,67°
■ Grande-Bretagne
Aberdeen	Largeur : 57,15°	-13,3° -11,3°	-9,4° -7,6°
	Longueur : -2,10°
Belfast	Largeur : 54,58°	-16,8° -14,7°	-12,8° -10,9°
	Longueur : -5,93°
Birmingham	Largeur : 52,50°	-15,6° -13,2°	-11,0° -8,9°
	Longueur : -1,92°
Bristol	Largeur : 51,43°	-16,6° -14,1°	-11,9° -9,7°
	Longueur : -2,58°
Glasgow	Largeur : 55,87°	-15,1° -13,1°	-11,2° -9,4°
	Longueur : -4,23°
Londres	Largeur : 51,50°	-14,9° -12,3°	-10,1° -7,8°
	Longueur : -0,08°
Manchester	Largeur : 53,50°	-15,2° -12,9°	-10,9° -8,8°
	Longueur : -2,25°
Newcastle	Largeur : 54,22°	-17,0° -14,9°	-13,0° -11,0°
	Longueur : -5,90°
Norwich	Largeur : 52,63°	-13,4° -10,9°	-8,7° -6,5°
	Longueur : 1,28°
Plymouth	Largeur : 50,38°	-18,2° -15,7°	-13,5° -11,3°
	Longueur : -4,15°
■ Italie
Ancône	Largeur : 43,62°	-6,5° -2,7° 0,5°	3,6°
	Longueur : 13,50°
Bari	Largeur : 41,10°	-3,3° 0,9° 4,4°	7,7°
	Longueur : 16,87°
Bologne	Largeur : 44,50°	-8,4° -4,8° -1,7°	1,3°
	Longueur : 11,33°
Bolzano	Largeur : 46,50°	-7,8° -4,5° -1,6°	1,3°
	Longueur : 11,33°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Italie (suite)
Cagliari	Largeur : 39,25°	-12,6° -8,4° -4	7° -1,1°
	Longueur : 9,10°
Catane	Largeur : 37,52°	-6,0° -1,3° 2,7°	6,5°
	Longueur : 15,07°
Cosenza	Largeur : 39,28°	-4,3° 0,2° 3,9°	7,5°
	Longueur : 16,23°
Florence	Largeur : 43,78°	-8,7° -5,0° -1,8°	1,3°
	Longueur : 11,25°
Foggia	Largeur : 41,47°	-4,7° -0,7° 2,8°	6,2°
	Longueur : 15,52°
Gênes	Largeur : 44,40°	-10,7° -7,2° -4	1° -1,1°
	Longueur : 8,93°
Milan	Largeur : 45,47°	-10,1° -6,7° -3	7° -0,8°
	Longueur : 9,17°
Naples	Largeur : 40,83°	-6,2° -2,1° 1,5°	4,9°
	Longueur : 14,28°
Palerme	Largeur : 38,13°	-8,0° -3,5° 0,4°	4,2°
	Longueur : 13,33°
Pescara	Largeur : 42,47°	-6,0° -2,0° 1,3°	4,6°
	Longueur : 14,22°
Rimini	Largeur : 44,05°	-7,3° -3,6° -0,5°	2,6°
	Longueur : 12,55°
Rome	Largeur : 41,90°	-7,9° -4,0° -0,6°	2,8°
	Longueur : 12,50°
Sassari	Largeur : 40,73°	-12,6° -8,6° -5	1° -1,7°
	Longueur : 8,55°
Tarante	Largeur : 40,50°	-3,0° 1,3° 4,8°	8,3°
	Longueur : 17,18°
Turin	Largeur : 45,07°	-11,7° -8,2° -5	3° -2,3°
	Longueur : 7,67°
Trieste	Largeur : 45,65°	-5,8° -2,3° 0,7°	3,6°
	Longueur : 13,75°
Venise	Largeur : 45,45°	-7,2° -3,7° -0,7°	2,3°
	Longueur : 12,33°
Vérone	Largeur : 45,45°	-8,4° -5,0° -2,0°	1,0°
	Longueur : 11,00°
■ Espagne
Albacete	Largeur : 39,00°	-23,7° -20,4°	-17,2° -14,0°
	Longueur : -1,83°
Algecliras	Largeur : 36,15°	-29,1° -25,9°	-22,8° -19,6°
	Longueur : -5,47°
Alicante	Largeur : 38,38°	-23,0° -19,4°	-0,7° -12,8°
	Longueur : -0,50°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Espagne (suite)
Almeria	Largeur : 36,87°	-25,9° -22,4°	-19,2° -15,8°
	Longueur : -2,45°
Avila	Largeur : 40,65°	-25,0° -21,9°	-19,1° -16,2°
	Longueur : -4,72°
Badajoz	Largeur : 38,83°	-28,1° -25,2°	-22,4° -19,5°
	Longueur : -6,98°
Barcelone	Largeur : 41,35°	-18,6° -15,1°	-11,9° -8,7°
	Longueur : 2,17°
Burgos	Largeur : 42,35°	-22,9° -19,9°	-17,2° -14,3°
	Longueur : -3,68°
Cadix	Largeur : 36,50°	-29,5° -26,4°	-23,4° -20,4°
	Longueur : -6,33°
Carthagène	Largeur : 37,63°	-24,0° -20,4°	-17,1° -13,7°
	Longueur : -0,98°
Cordoba	Largeur : 37,83°	-27,2° -24,0°	-21,0° -17,9°
	Longueur : -4,83°
Giljon	Largeur : 43,53°	-23,7° -20,9°	-18,3° -15,6°
	Longueur : -5,70°
Grenade	Largeur : 37,17°	-26,6° -23,3°	-20,2° -16,9°
	Longueur : -3,58°
Ibiza	Largeur : 38,90°	-20,8° -17,1°	-13,8° -10,4°
	Longueur : 1,43°
La Coruna	Largeur : 43,33°	-25,7° -23,1°	-20,7° -18,2°
	Longueur : -8,42°
Madrid	Largeur : 40,42°	-24,4° -21,2°	-18,3° -15,4°
	Longueur : -3,75°
Malaga	Largeur : 36,72°	-27,7° -24,4°	-21,3° -18,1°
	Longueur : -4,38°
Palma de Majorque	Largeur : 39,58°	-19,2° -15,5°	-12,1° -8,7°
	Longueur : 2,65°
Salamanque	Largeur : 40,97°	-25,5° -22,5°	-19,8° -17,0°
	Longueur : -5,65
Saint-Sébastien	Largeur : 43,28°	-21,0° -17,9°	-15,1° -12,3°
	Longueur : -1,97°
Santa Cruz del Retamar	Largeur : 41,33°	-24,1° -21,1°	-18,3° -15,4°
	Longueur : -4,23°
Santander	Largeur : 43,45°	-22,3° -19,4°	-16,7° -14,0°
	Longueur : -3,85°
Séville	Largeur : 37,38°	-28,5° -25,4°	22,5° -19,4°
	Longueur : -6,00°
Valence	Largeur : 39,45°	-22,1° -18,7°	-15,5° -12,2°
	Longueur : -0,38°
Valladolid	Largeur : 41,63°	-24,3° -21,3°	-18,5° -15,7°
	Longueur : -4,72°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Espagne (suite)
Vigo	Largeur: 42,20°	-26,7° -24,1°	-21,6° -19,1°
	Longueur: -8,68°
Saragosse	Largeur: 41,65°	-21,1° -17,8°	-14,9° -11,8°
	Longueur: -0,88°
■ Portugal
Beja	Largeur: 38,03°	-29,4° -26,5°	-23,8° -20,9°
	Longueur: -7,88°
Braganca	Largeur: 41,80°	-25,7° -22,9°	-20,3° -17,6°
	Longueur: -6,83°
Colmbra	Largeur: 40,25°	-28,1° -25,3°	-22,7° -20,1°
	Longueur: -8,45°
Faro	Largeur: 37,03°	-30,3° -27,3°	-24,6° -21,7°
	Longueur: -7,92°
Lisbonne	Largeur: 38,70°	-29,8° -27,1°	-24,5° -21,7°
	Longueur: -9,17°
Porto	Largeur: 41,13°	-27,6° -24,8°	-22,3° -19,7°
	Longueur: -8,67°
■ Slovénie
Bled	Largeur: 46,40°	-5,3° -1,9° 1,0°	3,9°
	Longueur: 14,10°
Ljubljana	Largeur: 46,10°	-5,0° -1,5° 1,4°	4,3°
	Longueur: 14,50°
Maribor	Largeur: 46,60°	-3,9° -0,5° 2,4°	5,2°
	Longueur: 15,60°
■ Croatie
Koper	Largeur: 45,50°	-5,9° -2,3° 0,7°	3,6°
	Longueur: 13,70°
Osijek	Largeur: 45,50°	-1,0° 2,5° 5,5°	8,4°
	Longueur: 18,70°
Pula	Largeur: 44,80°	-5,9° -2,3° 0,8°	3,8°
	Longueur: 13,80°
Rijeka	Largeur: 45,30°	-5,2° -1,7° 1,4°	4,3°
	Longueur: 14,40°
Split	Largeur: 43,50°	-3,5° 0,3° 3,6°	6,6°
	Longueur: 16,40°
Zadar	Largeur: 44,10°	-4,6° -0,9° 2,3°	5,3°
	Longueur: 15,20°
Zagreb	Largeur: 45,80°	-3,6° -0,1° 2,9°	5,8°
	Longueur: 16,00°
■ Yougoslavie (ancienne république de)
Belgrade	Largeur: 44,80°	0,8° 4,4° 7,4°	10,3°
	Longueur: 20,50°
Novlsad	Largeur: 45,20°	0,0° 3,6° 6,6°	9,5°
	Longueur: 19,80°

Tableau pour l'angle V du support multifeed orientable

Installation Multifeed écart orbital 6°

Satellite		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
Podgorica	Largeur : 42,40°	-0,5° 3,5° 6,8°	9,9°
	Longueur : 19,30°

■ Macédoine

Skopje	Largeur : 42,00°		2,0° 6,0° 9,3°	12,4°
	Longueur : 21,60°

■ Bosnie-Herzégovine

Dubrovnik	Largeur : 42,60°		-1,8° 2,2° 5,5°	8,6°
	Longueur : 18,10°
Sarajevo	Largeur : 43,80°		-1,4° 2,4° 5,6°	8,6°
	Longueur : 18,40°

Hongrie

Budapest	Largeur : 47,50°		-0,6° 2,7° 5,5°	8,2°
	Longueur : 19,10°
Debrecen	Largeur : 47,50°		1,7° 5,0° 7,7°	10,3°
	Longueur : 21,60°
Pecs	Largeur : 46,10°		-1,5° 2,0° 4,9°	7,7°
	Longueur : 18,20°
Györ	Largeur : 47,70°		-1,9° 1,4° 4,1°	6,8°
	Longueur : 17,60°
Szeged	Largeur : 46,20°		0,3° 3,8° 6,7°	9,4°
	Longueur : 20,10°
Szekesfehevar	Largeur : 47,10°		-1,2° 2,1° 5,0°	7,7°
	Longueur : 18,40°

■ République Tchèque

Brno	Largeur : 49,10°		-2,7° 0,4° 3,1°	5,6°
	Longueur : 16,60°
Budweis	Largeur : 49,00°		-4,5° -1,4° 1,3°	3,9°
	Longueur : 14,50°
Cheb	Largeur : 50,10°		-6,1° -3,1° -0,5°	2,0°
	Longueur : 12,40°
Karlsbad	Largeur : 50,20°		-5,6° -2,6° -0,1°	2,4°
	Longueur : 12,90°
Ostrau	Largeur : 49,80°		-1,2° 1,8° 4,4°	6,9°
	Longueur : 18,30°
Pilsen	Largeur : 49,80°		-5,3° -2,3° 0,3°	2,8°
	Longueur : 13,40°
Prague	Largeur : 50,10°		-4,4° -1,4° 1,2°	3,6°
	Longueur : 14,40°

■ Slovaquie

Bratislava	Largeur : 48,20°		-2,4° 0,8° 3,5°	6,2°
	Longueur : 17,00°
Kosice	Largeur : 48,70°		1,4° 4,5° 7,2°	9,7°
	Longueur : 21,30°
