Caractéristiques techniques	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Dimensions (L x P x H)	90 x 60 x 85 cm
Puissance totale	11 kW
Type de four	Électrique
Capacité du four	70 L
Fonctions du four	Chaleur tournante, grill
Énergie	Électrique
Utilisation	Facile à utiliser avec commandes tactiles
Maintenance	Nettoyage facile grâce à la surface lisse
Sécurité	Système de sécurité enfant, arrêt automatique
Informations générales	Design moderne, disponible en plusieurs couleurs

FOIRE AUX QUESTIONS - CFBI902OW BORETTI

La cuisinière BORETTI CFBI902OW ne s'allume pas. Que faire ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Les boutons de la cuisinière ne répondent pas.

Essayez de débrancher la cuisinière pendant quelques minutes, puis rebranchez-la. Si le problème persiste, contactez le service client.

Comment nettoyer la surface de cuisson en vitrocéramique ?

Utilisez un nettoyant doux pour vitrocéramique et un chiffon non abrasif. Évitez les éponges métalliques qui peuvent rayer la surface.

La cuisson prend plus de temps que prévu. Pourquoi ?

Assurez-vous que les casseroles et poêles sont adaptées à la taille des zones de cuisson et qu'elles sont en bon état. Les casseroles déformées peuvent affecter la cuisson.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température souhaitée. Assurez-vous que le four est préchauffé avant d'y insérer des aliments.

Le four ne chauffe pas.

Vérifiez que le four est correctement réglé et que la fonction de chauffage est activée. Si le problème persiste, il se peut qu'il y ait un problème avec l'élément chauffant.

Y a-t-il un moyen de désactiver la fonction de verrouillage du panneau de contrôle ?

Pour désactiver le verrouillage, maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que l'indicateur s'éteigne.

Comment changer l'ampoule du four ?

Débranchez la cuisinière, retirez le couvercle de l'ampoule en tournant dans le sens inverse des aiguilles d'une montre, puis remplacez l'ampoule par une nouvelle. Replacez le couvercle et rebranchez la cuisinière.

Puis-je utiliser la cuisinière avec un adaptateur ?

Il est recommandé d'utiliser la cuisinière avec une prise appropriée et de ne pas utiliser d'adaptateur, car cela pourrait affecter la sécurité et le fonctionnement de l'appareil.

Quel type de nettoyage est recommandé pour le four ?

Utilisez un nettoyant pour four approprié. Pour un nettoyage naturel, une pâte de bicarbonate de soude et d'eau peut également être efficace. Ne pas utiliser de produits abrasifs.

MODE D'EMPLOI CFBI902OW BORETTI

Mode d'emploi - Conseils pour l'installation

Page 109

Le fabricant n'est pas responsable des er reurs éventuelles, dues à des fautes de frappe ou d'imprimerie, qui peuvent se trouver dans cette notice.

Il se réserve le droit, sans que cela ne porte préjudice aux caractéristiques essentielles, du point de vue fonctionnel et du point de vue de la sûreté, d'introduire dans ses articles, à n'importe quel mo ment et sans préavis, tous les changements éventuellement nécessaires pour faire face à des exigences de fabrication ou de commercialisation.

English

Vous venez d'acquérir une de nos cuisinières et nous vous remercions de votre choix.

Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction.

Pour être à même de l'utiliser dans les meilleures conditions et pour obtenir ce que vous êtes en droit d'en attendre, nous vous conseillons de lire très attentivement cette NOTICE D'UTILISATION.

Les instructions et les conseils qu'elle contient vous aideront efficacement à découvrir toutes les qualités de votre nouvel appareil.

Cette cuisinière devra être destinée seulement à l'utilisation pour laquelle elle a été conçue, c'est-à-dire la cuisson des aliments.

Toute autre utilisation doit être retenue incorrecte et dangereuse.

Nous déclinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou irrationnelle de l'appareil.

DECLARATION DE CONFORMITE CE

- Cet appareil a été conçu pour être utilisé uniquement comme appareil de cuisson. Tout autre usage (chauffage de locaux) est à considérer comme impropre et donc dangereux.

- Cet appareil a été conçu, fabriqué et mis sur le marché en conformité avec les: - Prescriptions relatives à la sécurité de la Directive “Basse Tension” 2014/35/UE; - Prescriptions relatives à la protection de la Directive “Compatibilité

Electromagnétique" 2014/30/UE;

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.

Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.

IMPORTANT: Cet appareil a été conçu et fabriqué uniquement pour la cuisson domestique des aliments et ne convient pas à l’usage non ménager. Cet appareil ne devrait donc pas être utilisé dans un environnement commercial. La garantie de l’appareil sera annulée s’il est utilisé dans un environnement non domestique, c’est-à-dire un environnement semi-commercial, commercial ou communautaire.

Lisez les instructions avec la plus grande attention avant de procéder à l'installation et à l'utilisation de l'appareil.

- Cet appareil a été conçu et réalisé conformément aux normes applicables aux appareils domestiques de cuisson et respecte toutes les conditions de sécurité prévues, y compris les températures de surface.

Certaines personnes dont la peau peut s'avérer plus sensible, pourraient percevoir plus fortement la température de certains composants, qui respecte toutefois les limites autorisées par les normes.

La sécurité absolue d'un produit dépend également de son utilisation. Par conséquent, il est recommandé de faire particulièrement attention durant son utilisation, surtout en présence d'enfants.

- Après avoir éliminé l'emballage, vérifier que l'appareil est en bon état. En cas de doute, ne pas l'utiliser et s'adresser au fournisseur le plus proche ou à un technicien qualifié.

- Les éléments de l'emballage (sacs en plastique, mousse, clous, feuillards, etc.) doivent être laissés hors de portée des enfants, car ils constituent une source potentielle de danger.

- Certains appareils sont livrés avec un film de protection recouvrant l'acier et les pièces en aluminium. Ce film doit être retiré avant l'utilisation de la cuisinière.

- IMPORTANT: L'utilisation de vêtements et de gants de protection est recommandée lors de la manutention et l'installation de cet appareil.

• Ne pas essayer de modifier les caractéristiques techniques de l'appareil, car cela peut être dangereux. Le constructeur décline toute responsabilité pour tout problème résultant de la non observation de cette règle.
• N'utilisez pas votre appareil au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
• Avant toute opération d'entretien ou de nettoyage, débrancher l'appareil du réseau électrique.
• MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique.
• Ne utilisez pas une machine à jet de vapeur parce que de l'humidité peut pénétrer dans l'appareil et le rendre dangereux.
• Eviter de toucher l'appareil les mains ou pieds mouillés.
• Eviter l'utilisation de l'appareil les pieds nus.
• Au cas où l'on déciderait de ne plus utiliser l'appareil (ou de remplacer un vieil appareil par un nouveau), avant de le mettre au rebut, le rendre inutilisable, conformément aux prescriptions en vigueur en matière de protection de la santé et de lutte contre la pollution de l'environnement. Rendre aussi inutilisables les parties susceptibles de constituer un danger, surtout pour des enfants qui pourraient utiliser l'appareil hors d'usage comme jouet.
• L'appareil a été construit avec des matériaux réutilisables. Le mettre au rebut en suivant les prescriptions locales pour l'élimination des déchets. Rendre l'appareil inutilisable: couper le câble d'alimentation.
• Après avoir utilisé l'appareil, vérifier que les manettes de commande sont sur la position de fermeture.
• Les enfants de moins de 8 ans doivent être tenus à distance ou être surveillés en permanence.
• Cet appareil peut être utilisé par des enfants de 8 ans minimum et des personnes à capacités physiques, sensorielles ou mentales réduites, inexpérimentées ou ignorantes, sous surveillance ou après avoir reçu des instructions relatives à l'utilisation en toute sécurité de l'appareil et à condition de comprendre les risques impliqués. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

- Le constructeur décline toute responsabilité en cas de dommages occasionnés par une utilisation incorrecte, erronée ou irrationnelle.

- AVERTISSEMENT: L'appareil et ses parties accessibles chauffent en cours d'utilisation; ils restent chauds pendant un certain temps après utilisation.

• Faire attention à ne pas toucher les éléments chauffants (sur la table cuisson et à l'intérieur du four).
• La porte est chaude, utiliser la poignée.

• Pour éviter les brûlures, les jeunes enfants doivent être tenus à l'écart.

• Les fils électriques d'autres appareils électroménagers, qui sont utilisés au voisinage de l'appareil, ne doivent pas venir au contact de la table de cuisson chaude ou se trouver coincés dans la porte chaude du four.

• AVERTISSEMENT: Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie. N'ESSAYEZ JAMAIS d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• AVERTISSEMENT: Risque d'incendie: n'entreposez rien sur les surfaces de cuisson.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson en vitrocéramique.
• Ne pas laisser tomber sur la table de cuisson en vitrocéramique d'objets lourds ou pointus.
• Ne pas gratter la table de cuisson avec des objets coupants ou pointus. Ne pas utiliser la table en vitrocéramique comme plan d'appui.
• AVERTISSEMENT: Lorsqu'il est correctement installé, votre appareil répond à toutes les exigences de sécurité prescrites pour ce type de produit. Toutefois, vous devez porter une attention particulière à l'arrière et au dessous de l'appareil, car ces endroits ne sont pas conçus pour être touchés et certaines parties peuvent s'avérer tranchantes ou rugueuses et peuvent causer des blessures.

- PREMIERE UTILISATION DU FOUR - il est conseillé d'effectuer les opérations suivantes:

• Equiper l'intérieur du four comme décrit dans le chapitre "NETTOYAGE ET ENTRETIEN".
• Allumer le four vide à la puissance maximale pour éliminer les traces de graisse des éléments chauffants.
• Débrancher l'appareil du réseau électrique, laisser refroidir le four et nettoyer l'intérieur de la cavité avec un chiffon imprégné d'eau et de détergent neutre; puis essuyer parfaitement.

- AVERTISSEMENT: N'utilisez jamais de produits de nettoyage agressifs ou abrasifs ou de grattoirs en métal tranchant pour nettoyer la vitre de la porte du four: ceci risquerait en effet de rayer la surface, ce qui pourrait faire éclater le verre.

- Ne pas recouvrir de feuilles d'aluminium les parois ou le fond du four. Ne pas poser la lèchefrite ou des accessoires sur la sole du four.

- RISQUE D'INCENDIE! Ne placer aucun matériau inflammable dans le four ou dans le compartiment de rangement.

- Utilisez des gants de cuisinier ou autre protection pour manipuler des surfaces brûlantes telles que les grilles du four ou les plats.

- Risque d'incendie: Ne pas accrocher des serviettes, torchons ou autres objets sur l'appareil ou sur sa poignée.

- Nettoyer le four régulièrement; ne pas permettre l'accumulation de graisses ou d'huiles sur la sole du four ou dans les accessoires. Sécher tout liquide renversé.

- Ne montez pas sur la cuisinière ou sur la porte du four ouverte.

- Ouvrez la porte du four avec prudence. Laissez l'air chaud ou la vapeur s'échapper avant de retirer ou de remettre en place les aliments. Vous risqueriez de vous brûler ou de vous ébouillanter.

- MANIPULATION PRUDENTE DES ALIMENTS: Laissez les aliments dans le four le moins longtemps possible avant et après la cuisson. Ceci afin d'éviter leur contamination par des organismes susceptibles d'entraîner des risques d'empoisonnement alimentaire. Prenez des précautions particulières par temps chaud.

• ATTENTION: NE PAS soulever la cuisinière par la poignée.
• AVERTISSEMENT: Le processus de cuisson est à surveiller. Un processus de cuisson court est à surveiller sans interruption.
• L'appareil ne doit pas être installé derrière une porte décorative, afin d'éviter une surchauffe.
• Les accessoires du four (par exemple la grille de four) doivent être installé correctement, comme indiqué à la page 144.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• ZONES DE CUISSON A INDUCTION:

• Ne pas poser d'objets métalliques, tels que couteaux, fourchettes, cuillères et couvercles de casseroles sur la table de cuisson car ils sont conducteurs.
  – N'utilisez pas d'ustensiles de cuisine en métal (par exemple louches). Il est préférable d'utiliser d'ustensiles de cuisine en plastique ou en bois.
• Adapter la grandeur de la casserole à celle de la zone de cuisson (voir “diamètre casserole minimum recommandé”). N’utilisez pas une petite casserole sur une grande zone, mais au contraire couvrez entièrement la zone de cuisson avec une casserole ayant la dimension nécessaire. Placez toujours la casserole au milieu de la zone de cuisson.
  – N'utilisez pas de casserole défectueuse avec un fond déformé.
• Utilisez des casseroles adaptées pour la cuisson à induction.
• Maintenir une distance de 5 à 10 cm à la plaque de cuisson pour réduire l'exposition au champ magnétique. Quand possible utiliser les zones des cuisson derrières.
• Les objects magnétisables (par exemple cartes de crédits, disquettes informatiques, cartes de mémoire) et les instruments électroniques (par exemple ordinateurs) ne doivent pas se trouver à proximité immédiate de la plaque de cuisson.

ETIQUETAGE ENERGETIQUE/ECOCONCEPTION

• Règlement délégué (UE) N° 65/2014 de la commission (complétant la directive 2010/30/UE du Parlement Européen et du Conseil).
• Règlement (UE) N° 66/2014 de la commission (portant application de la directive 2009/125/CE du Parlement Européen et du Conseil).

Référence aux méthodes de calcul et de mesure utilisées pour s'assurer de la conformité aux exigences précitées:

• Norme EN 60350-1 (fours électriques).
• Norme EN 60350-2 (plaques de cuisson: zones et/ou aires de cuisson électriques).

CONSEILS POUR DES ÉCONOMIES D'ÉNERGIE PENDANT L'UTILISATION DE L'APPAREIL

FOUR

• Vérifier toujours la fermeture parfaite de la porte du four et vérifier aussi si le joint de la porte est propre et bien en ordre. Pendant la cuisson, ouvrir la porte du four seulement si strictement nécessaire pour éviter la perte de chaleur (pour certaines fonctions il pourrait être nécessaire d'utiliser le four avec porte entrouverte, consultez les instructions pour le fonctionnement du four).
• Interrompre le chauffage 5-10 minutes avant la fin du temps de cuisson, de manière à récupérer la chaleur emmagasinée dans le four.
• Il est recommandé d'utiliser des plats appropriés pour la cuisson au four et de modifier la température pendant la cuisson si cela est nécessaire.

PLAQUE DE CUISSON

ZONES DE CUISSON A INDUCTION

• Cuire si possible avec un couvercle pour économiser de l'énergie électrique.
• Dès que l'on a obtenu l'ébullition, réduire la puissance selon l'intensité de chauffage désirée.
• Utilisez des casseroles adaptées pour la cuisson à induction. Il y a dans le marché des casseroles avec une surface ferromagnétique réelle qui est bien petite par rapport au diamètre de la casserole. Éviter d'utiliser ces casseroles parce que la table à induction pourrait ne pas fonctionner correctement ou pourrait s'endommager.
• Utiliser des casseroles/cafètieres moka avec un fond épais et complètement plat. N'utiliser pas des casseroles/cafètieres moka avec fond concave ou convexe, ceux-ci pourraient provoquer une surchauffe de la zone de cuisson.
• Important: N'utiliser pas d'adaptateurs pour les casseroles/cafètieres moka.

- Ne pas poser de serviettes, chions ou autre sur la protection du plan ni sur la/les poignée/s porte du four alors que la cuisinière est en marche ou chaude.

POUR EVITER D'ENDOMMAGER L'APPAREIL:

• Ne pas utiliser la protection du plan ni la/les poignée/s porte du four pour soulever/déplacer la cuisinière.
• Ne pas s'appuyer sur la protection du plan ni sur la/les poignée/s porte du four.

Protection du plan Poignée/s de porte Le dessin est purement indicatif

Fig. 1.1

1 2 2 3 1

ZONES DE CUISSON

1. Zone de cuisson à induction

1. Zone de cuisson à induction

1. Display zones de cuisson

Remarque: Les Puissances Nominales et Booster peuvent changer selon la taille et la matière de la casserole sur la zone de cuisson.

Attention:

Débrancher l'appareil du circuit électrique si la vitrocéramique est fendue et contacter le Service Après-Vente.

Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur les plaques car ils peuvent devenir chauds.

Fig. 2.1 22:38 10 10 9 6 5 4 3 218 7

TABLEAU DE BORD - Description des commandes

1. Manette commande zone de cuisson avant droite
2. Manette commande zone de cuisson arrière droite
3. Manette commande zone de cuisson arrière gauche
4. Manette commande zone de cuisson avant gauche

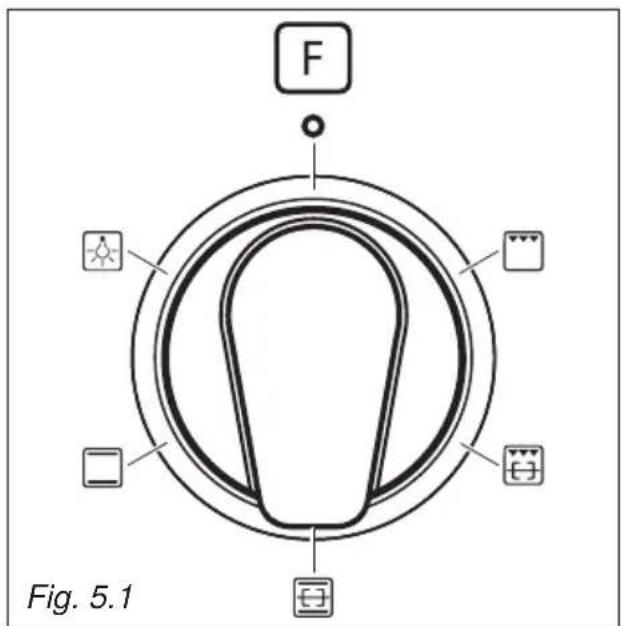

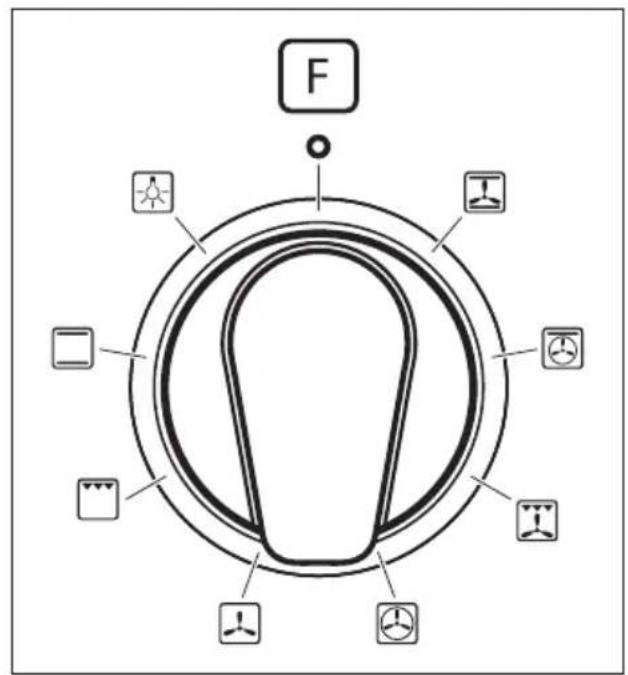

5. Manette commande sélecteur de fonctions four multifonctions (four principal à gauche)

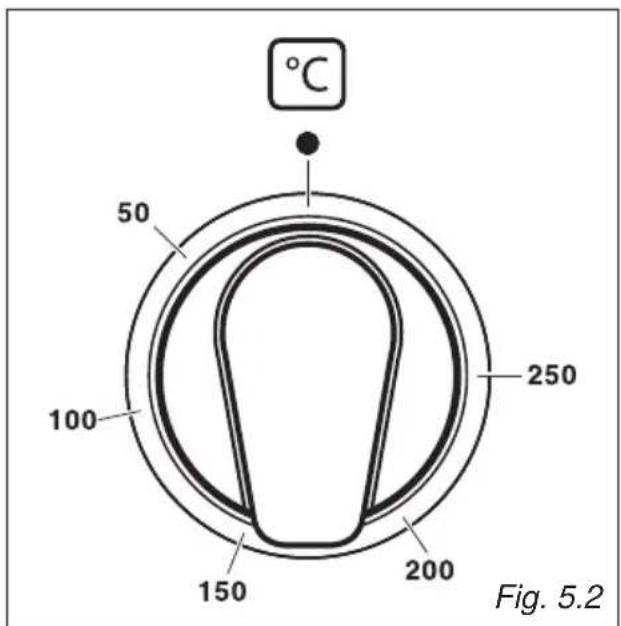

6. Manette commande thermostat four multifonctions (four principal à gauche)
7. Manette commande thermostat four électrique (four secondaire à droite)
8. Manette commande sélecteur de fonctions four électrique (four secondaire à droite)
9. Horloge/programmateur électronique (four principal à gauche)

Lampes de contrôle:

1. Témoin de la température four électrique (four principal à gauche)

2. Témoin de la température four électrique (four secondaire à droite)

UTILISATION DE LA PLAQUE A INDUCTION

La plaque en vitrocéramique est formée de zones de cuisson à induction.

Ces zones, indiquées par des disques dessinés sur la surface vitrocéramique, sont contrôlées par des boutons séparés placés sur le panneau de contrôle.

Dans la partie centrale avant de la plaque, le display des zones de cuisson (composé de 4 signaux lumineux – un pour chaque zone) indique :

= Zone cuisson On (active mais pas en fonction).

Si toutes les zones sont en réglage zéro, le display s'éteint automatiquement (Zones cuisson off) après environ 10 secondes.

= Niveaux de puissance

= Fonction "Chauffage rapide"

= Fonction "Booster"

= Voyant détection casserole

= Sécurité blocage enfant

Remarque: chaque partie éclairée se réfère à une zone de cuisson.

SYSTEME DE CUISSON A INDUCTION

Lorsque votre plaque à induction est allumée et que vous choisissez une zone de cuisson, les circuits électroniques produisent des courants induits qui chauffent instantanément le fond de la casserole qui ensuite transfère la chaleur aux aliments. La cuisson se fait donc avec une très faible perte d'énergie entre la plaque à induction et les aliments.

Votre plaque à induction fonctionne uniquement si une casserole adaptée et ayant les bonnes caractéristiques est placée sur la zone de cuisson. Se référer à RECIPIENTS POUR LA CUISSON A INDUCTION.

Si le symbole de détection des casseroles apparaît sur le display, votre casserole n'est adaptée et la plaque à induction ne va pas fonctionner.

Après 10 minutes sans détecter aucune casserole, la zone de cuisson se coupe automatiquement et ne peut être rallumée qu'après que le bouton de contrôle ait été replacé sur "O" (Off).

VOYANTS PLAQUE CHAUDE

Lorsque la température de la zone de cuisson est encore chaude, le voyant plaque chaude s'allume sur le display pour vous signaler que la surface est chaude.

Eviter de toucher la surface de cuisson. Faire particulièrement attention aux enfants.

Lorsque le voyant H s'éclaire sur le display, il est possible de reprendre la cuisson ; tourner le bouton de contrôle sur la puissance requise.

RECIPIENTS POUR CUISSON A INDUCTION

Le système de cuisson à induction FONCTIONNE UNIQUEMENT si l'on utilise des récipients adaptés à la cuisson par induction.

Le fond des casseroles doit être ferromagnétique pour créer le champ électromagnétique nécessaire pour le processus de chauffage (ce qui signifie qu'un aimant doit coller au fond du récipient).

Les casseroles réalisées avec les matériaux suivants ne sont pas adaptées:

• verre, bois, porcelaine, céramique, pierre de lave ;
• acier inox pur, aluminium ou cuivre sans fond magnétique.

Pour vérifier si la casserole est adaptée ou pas:

• Tester le fond du récipient avec un aimant : si l'aimant colle, la casserole convient.
• Si vous n'avez pas d'aimant, placer une petite quantité d'eau dans la casserole et la placer sur la plaque de cuisson. Allumer la plaque : si le symbole 📋 (détection casserole) apparaît sur le display de la zone de cuisson (à la place du niveau de puissance), la casserole ne convient pas.

Remarque importante: les zones de cuisson ne vont pas fonctionner si le diamètre du récipient est trop petit (le symbole détection casserole apparaît sur le display de la zone de cuisson). Pour utiliser correctement les zones de cuisson, suivre les indications reprises dans le tableau suivant.

Zone de cuisson Diamètre	casserole minimum recommandé
Avant droit ∅ 160 mm 110 mm
Arrière droit ∅ 200 mm 145 mm
Arrière gauche ∅ 160 mm 110 mm
Avant gauche ∅ 200 mm 145 mm

Attention: La casserole doit toujours être centrée au milieu de la zone de cuisson. Il est possible d'utiliser des casseroles surdimensionnées mais le fond de la casserole pourrait toucher d'autres zones de cuisson.

Utiliser toujours des casseroles avec fond épais, parfaitement plat.

Ne pas utiliser de casseroles avec fond concave ou convexe ; elles pourraient causer une surchauffe de la zone de cuisson.

Remarque: Certains types de casseroles peuvent occasionner du bruit lorsqu'on les utilise sur une zone de cuisson à induction. Le bruit ne signifie pas qu'il y ait un problème avec l'appareil et n'influence pas l'opération de cuisson.

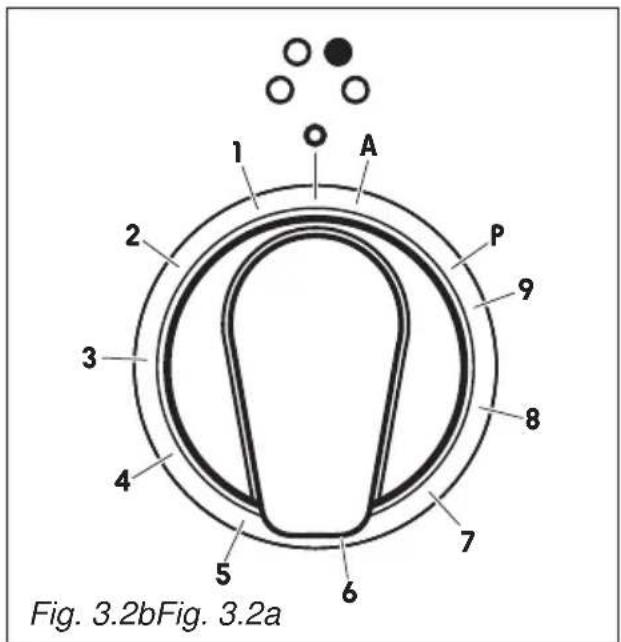

BOUTONS DE CONTROLE

Chaque zone de cuisson est réglée par un bouton de contrôle séparé placé sur le tableau de contrôle et l'opération est contrôlée par Système électronique.

Si une zone de cuisson n'est pas coupée, le Système électronique la coupera automatiquement après une durée pré-réglée qui dépend de la puissance.

1 A 2 3 4 5 6 7 8 9

Fig. 3.2bFig. 3.2a

LIMITE DU TEMPS DE FONCTIONNEMENT DES ZONES DE CUISSON

Chaque zone de cuisson s'éteint automatiquement après un temps maximum pré-établi si aucune opération n'est effectuée.

La limite du temps maximum pré-établi dépend du niveau de puissance fixé, comme indiqué dans ce programme.

Chaque opération sur la table de cuisson à l'aide des déplacer les manettes, effectuera le reset du temps maximum de fonctionnement.

Niveau de puissance des zones de cuisson	Limite du temps de fonctionnement
	360 minutes
	360 minutes
	300 minutes
	300 minutes
	240 minutes
	90 minutes
	90 minutes
	90 minutes
	90 minutes

NIVEAU DE PUISSANCE 1 ÷ 9

Tourner le manette dans le sens des aiguilles d'une montre pour régler le niveau de puissance souhaité entre 1 (minimum) et 9 (maximum).

Le niveau de puissance peut être modifié à tout moment en tournant le bouton dans le sens des aiguilles d'une montre ou le sens inverse jusqu'à un réglage différent.

Le display de la zone de cuisson indique le niveau sélectionné.

EXEMPLES DE REGLAGE DE PUISSANCE DE CUISSON
O Zone de cuisson ne fonctionne pas
1 à 2	Faire fondre, Réchauffer	Sauces, beurre, chocolat, gélatinePlats préparés à l'avance
2 à 3	MijoterDécongeler	Riz, pudding, siropLégumes secs, poisson, produits surgelés
3 à 4	Vapeur Légumes, poisson, viande
4 à 5	Eau	Patates bouillies, soupe, pâtes, légumes frais
6 à 7	Cuisson moyenneMijoter	Viande, foie, oeufs, saucissesGoulasch, roulade, tripe
7 à 8	Cuisson Patates, frites, gaufres
9	Frire, rôtirEau bouillante	Steaks, omelettes, frituresEau

FONCTION "CHAUFFAGE RAPIDE"

Tourner le bouton de contrôle dans le sens inverse des aiguilles d'une montre jusqu'au réglage A et relâcher ensuite le bouton (après le "bip"); le symbole relatif lullume sur le display de la zone de cuisson. Dans les 5 secondes, tourner le bouton jusqu'au niveau de puissance souhaité (entre 1 et 9); une fois le réglage choisi, B et le niveau de puissance choisi vont clignoter en alternance sur le display du panneau de contrôle.

Cette fonction permet à la zone de cuisson de fonctionner à la puissance maximale (100%) pendant une durée proportionnelle au niveau de puissance sélectionné ; après cette durée, la zone de cuisson fonctionnera au niveau choisi.

Cette fonction est disponible pour toutes les zones de cuisson.

Pendant que cette fonction est enclenchée, il est possible, à tout moment, d'augmenter le niveau de puissance sélectionné mais il n'est pas possible de diminuer la puissance ; en tournant le bouton dans le sens inverse des aiguilles d'une montre jusqu'à une puissance plus basse, la fonction est désactivée.

La fonction sera aussi désactivée en tournant le bouton jusqu'à la position “O” (Off) ou en sélectionnant la fonction “Booster”.

Remarque: Si l'on enlève la casserole de la zone de cuisson avant la fin du programme, la fonction "Chauffage rapide" se terminera avec le temps restant lorsque l'on replacera la casserole sur la zone de cuisson et ce dans les 10 minutes.

FONCTION "BOOSTER"

Tourner le bouton de contrôle dans le sens des aiguilles d'une montre pour régler le niveau de puissance maximal (9), et tourner ensuite à nouveau dans le même sens jusqu'au réglage P et relâcher le bouton (après le "bip"); le bouton de contrôle retourne automatiquement au réglage maximum (9) et le symbole relatif P allume sur le display de la zone de cuisson. Le programme "Booster" est de nouveau opérationnel.

Cette fonction permet de travailler avec la zone de cuisson à la puissance maximale Booster (supérieure à la puissance nominale) pendant maximum 5 minutes; elle peut être utilisée, par exemple, pour chauffer rapidement une grande quantité d'eau.

Cette fonction est disponible pour les zones de cuisson avant à gauche et arrière à droite.

Pour désactiver cette fonction, tourner le bouton dans le sens inverse des aiguilles d'une montre jusqu'à une puissance inférieure ou jusqu'à "O" (Off).

Le “Booster” est aussi désactivé en tournant le bouton à nouveau jusqu’au réglage P ; dans ce cas, la zone de cuisson fonctionne au niveau de puissance 9.

Remarque: si une zone de cuisson est encore chaude, il n'est pas possible d'utiliser la fonction "Booster" et (P) clignotera si vous essayez de l'activer. La zone de cuisson est automatiquement réglée sur le niveau de puissance maximum (9).

La fonction “Booster” est toujours limitée à 5 minutes maximum. Si Vous l’avez déjà utilisée, il est possible de l’utiliser à nouveau après 5 minutes.

REMARQUE IMPORTANTE: La fonction "Booster" n'est pas appropriée pour de cuissons sans eau.

N'utilisez pas cette fonction pour chauffer l'huile (par example fritures).

PUISSANCE MAXIMUM UTILISABLE POUR LES ZONES DE CUISSON

Les zones de cuisson droite et gauche sont contrôlées par deux commandes séparées et la puissance totale maximale pour chaque commande est de 3700 W.

Si une deux zones de cuisson nécessite plus de 3700 W, le dernier niveau de puissance sélectionné à la priorité et la puissance de l'autre zone de cuisson est automatiquement réduite à la puissance disponible restante.

Si cela se produit, la zone de cuisson fera apparaître un symbole clignotant pendant environ 3 secondes avant d'afficher automatiquement le nouveau niveau de puissance.

Contrôlé par le 1er tableau de puissance Contrôlé par le 2ème tableau de puissance

Ceci signifie par exemple que:

- Les deux zones (avant droite/arrière droite ou avant gauche/arrière gauche) ne peuvent travailler en programme "Booster" en même temps; lorsque l'on sélectionne le "Booster" pour la seconde zone, le premier programme est annulé et la puissance diminuée à la puissance disponible restante.

- Lorsque l'on règle un programme "Booster" pour une zone et ensuite un autre réglage pour la deuxième zone, si la puissance totale dépasse 3700 W, le programme "Booster" est annulé et la puissance diminuée à la puissance maximale disponible.

La plaque à induction est fixée de façon sure pour protéger le Système électronique et pour protéger chaque zone de cuisson de la surchauffe.

En cas de surchauffe, une des fonctions automatiques suivantes peut être lancée par le Système électronique:

• programme "Booster" annulé et puissance réduite;
• une ou plusieurs zones de cuisson coupées.
• moteur de refroidissement de l'unité d'induction allumé.

SECURITE DE BLOCAGE ENFANT

Lorsque l'on n'utilise pas la plaque à induction, régler la sécurité de blocage enfant pour éviter que les enfants n'allument accidentellement les zones de cuisson.

S'assurer que toutes les zones de cuisson sont coupées, ensuite tourner les boutons de contrôle des zones de cuisson à gauche vers la gauche en même temps (réglage A) et maintenir le bouton dans cette position jusqu'à ce que les voyants s'allument sur le display des zones de cuisson ; relâcher ensuite les boutons.

Pour désactiver le blocage de sécurité, répéter la même procédure jusqu'à ce que s'allume sur le display des zones de cuisson ; relâcher ensuite les boutons.

CODES ERREUR SUR LE DISPLAY DES ZONES DE CUISSON

Code erreur	Exemple Que faire
Erxx ou Ex (pas E2 ou EH)ou display quine fonctionne pas		1. Couper la cuisinière et la débrancher du circuit électrique.2. Attendre environ 1 minute, ensuite rebrancher la cuisinière et allumer les zones de cuisson.3. Attendre environ 1 minute et si le message erreur n'apparaît plus les zones de cuisson peuvent être utilisées.4. Si le message erreur ne disparaît pas, répéter les étapes 1 à 3.5. Si le problème persiste, ne pas utiliser les plaques à induction (utiliser uniquement le four) et contacter un Centre de Dépannage Autorisé.
E2ouEH		E et 2 alternant pour une ou plusieurs zones de cuisson.Cela indique une surchauffe de zone/s de cuisson,1. Eteindre le/s zone/s de cuisson et laisser refroidir.2. Si le problème persiste, ne pas utiliser les plaques à induction (utiliser uniquement le four) et contacter un Centre de Dépannage Autorisé.
E6ou display quine fonctionne pas		La cuisinière n'est pas branchée correctement. L'appareil doit être raccordé à une alimentation électrique adaptée par un technicien qualifié.
Symbole suivant le dessin		Ceci indique un fonctionnement incorrect de un ou plusieurs boutons de contrôle de zone de cuisson.1. Mettre les boutons de contrôle sur la position O (Off), éteindre ensuite la cuisinière et la débrancher du circuit électrique.2. Attendre environ 1 minute, rebrancher ensuite la cuisinière et allumer les zones de cuisson.3. Attendre environ 1 minute et si le message erreur n'apparaît plus les zones de cuisson peuvent être utilisées.4. Si le message erreur ne disparaît pas, répéter les étapes 1 à 3.5. Si le problème persiste, ne pas utiliser les plaques à induction (utiliser uniquement le four) et contacter un Centre de Dépannage Autorisè.

CONSEILS POUR UNE UTILISATION SÛRE DE LA PLAQUE:

• Avant d'allumer, bien vérifier quelle est la manette qui contrôle la zone de cuisson retenue. Il est préférable de placer la casserole sur la zone de cuisson avant l'allumage et de la retirer après l'extinction.
• Utiliser casseroles et récipients avec fonds réguliers. Les fonds irréguliers peuvent occasionner de rayures sur la surface de la plaque. Vérifier que les fonds soient propres et secs.
• Ne pas laisser de couvercles mouillés ou humides sur la plaque.
• La surface en vitrocéramique et les casseroles doivent être propres. Eliminer soigneusement tout reste de nourriture (spécialement ceux contenant du sucre), la saleté, etc., à l'aide d'un produit de nettoyage.
• Les poignées des casseroles ne doivent jamais dépasser de la table de cuisson, car la casserole risque fort de basculer. Ceci empêchera aussi les enfants de pouvoir les atteindre.
• Ne pas s'approcher des zones de cuisson lorsqu'elles sont allumées.
• Ne pas laisser tomber sur la table de cuisson en céramique d'objets lourds ou pointus. Dès que l'on remarque une fente sur le gril, débrancher immédiatement l'appareil et appeler le Service Après -Vente.
• Ne pas laisser tomber ou appuyer de feuilles de cuisson ou en matière plastique sur la plaque lorsqu'elle est chaude.
• Suivre soigneusement les instructions pour le nettoyage.

• Avant de procéder au nettoyage de la plaque, s'assurer que l'appareil soit éteint.
• Enlever les éventuelles incrustations de nourriture ou dépots d'autres substances avec un grattoir.
• Enlever la poussière avec un chiffon humide.
• On peut utiliser également des détergents non abrasifs ou corrosifs. Des poudres abrasives ou corrosives peuvent endommager la surface de verre de la table de cuisson.
• En tous cas, éliminer toute trace de détergent avec un chiffon humide.
• On recommande d'éloigner de la plaque tout objet susceptible de fondre à la chaleur: objets en plastique, feuille d'aluminium, sucre ou produits très sucrés.
• Au cas où quelque objet ou matière a fondu sur la plaque, il est nécessaire de l'enlever immédiatement (tandis que la surface est encore chaude) avec un grattoir, afin d'éviter la détérioration de la surface en vitrocéramique.
• Eviter d'utiliser de couteaux ou d'objets pointus car ils pourraient abîmer irrémédiablement la surface de la plaque.
• Eviter également l'utilisation de pailles ou éponges abrasives qui peuvent occasionner de rayures irréparables.

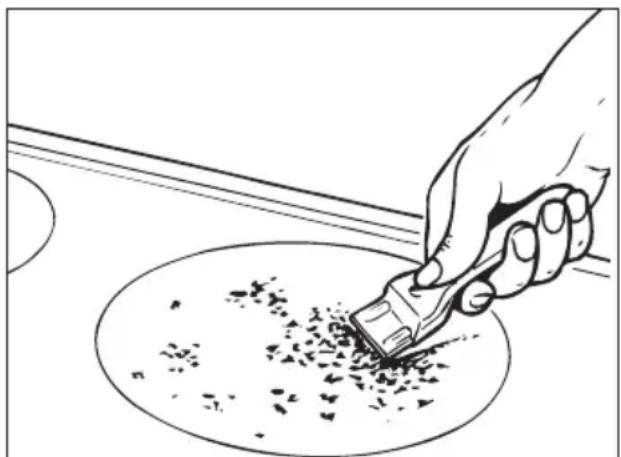

ATTENTION : TRÈS IMPORTANT!

En cas de nettoyage de la table en vitrocéramique à l'aide d'un accessoire (par exemple raclette), il est important de veiller à ne pas endommager la garniture présente au niveau des angles de la surface en vitrocéramique.

Ne pas gratter la table de cuisson avec des objets coupants ou pointus.

Ne pas utiliser le gril comme plan d'appui.

Attention: la porte est chaude pendant le fonctionnement. Eloigner les jeunes enfants.

CARACTERISTIQUES GENERALES

Comme la définition l'indique, il s'agit d'un four qui présente des caractéristiques particulières au point de vue fonctionnel.

Il est, en fait, possible d'insérer 7 différentes fonctions pour satisfaire toute exigence de cuisson.

Les 7 fonctions, à contrôle thermostatique, sont obtenues par 4 éléments chauffants:

• Résistance de la sole
• Résistance de la voûte
• Résistance de grilloir
• Résistance circulaire

NOTA:

Lors de la première utilisation, il est conseillé de faire marcher le four à la puissance maximale (250°C) pendant 60 minutes à la fonction □ et ensuite pendant 15 minutes aux fonctions 🔊 et 🔒 afin d'éliminer d'éventuelles traces de graisse sur les résistances.

ATTENTION:

La porte est chaude, utiliser la poignée.

Pendant l'utilisation l'appareil devient chaud. Faire de l'attention à ne pas toucher les éléments chauds à l'intérieur du four.

MODALITES DE FONCTIONNEMENT

Le réchauffement et la cuisson dans le four MULTI-FONCTION sont obtenues comme suit:

a. par convection naturelle

La chaleur est produite par les éléments chauffants de sole et de voûte.

b. par convection forcée

Une turbine aspire l'air contenu dans le moufle du four, le fait passer à travers des spires incandescentes d'une résistance électrique circulaire et le renvoie dans le moufle. L'air chaud, avant être à nouveau aspiré par la turbine pour répéter le cycle ci-dessus, enveloppe les aliments déposés dans le four, produisant une cuisson rapide et complète dans tous les points. En plus, il est possible de cuire divers plats simultanément.

c. par convection semi-forcée

La chaleur produite par les éléments chauffants de sole et de voûte est distribuée dans le four par la turbine.

d. par rayonnement.

La chaleur est rayonnée par la résistance de grilloir, à rayons infrarouges.

e. par rayonnement et ventilation

La chaleur rayonnée par la résistance de grilloir à rayons infrarouges est distribuée dans le four par la turbine.

f. par ventilation

La décongélation des aliments s'obtient par simple ventilation, sans chauffer.

50 100 250 150 200 °C Fig. 4.1 Fig. 4.2

F

THERMOSTAT (fig. 4.1)

L'allumage des éléments chauffants du four est obtenu par le positionnement du commutateur à la fonction choisie et par le positionnement de la manette du thermostat à la température voulue (de 50°C à 250°C). Le contrôle du fonctionnement (ON-OFF) des éléments chauffants est exécuté par le thermostat; le voyant situé sur le tableau de bord signale son fonctionnement.

MANETTE DU SELECTEUR DE FONCTIONS (fig. 4.2)

Tourner la manette en sens horaire pour choisir une des fonctions décrites.

ECLAIRAGE FOUR

En tournant la manette sur cette position on allume la lampe du four. Le four reste allumé toujours lorsque l'une des fonctions est affichée.

CUISSON TRADITIONNELLE A CONVECTION

Fonctionnement des éléments chauffants de sole et de voûte. La chaleur se répand par convection naturelle et la température doit être réglée de 50° à 250° C par la manette du thermostat. Il est nécessaire de préchauffer le four avant de placer les aliments pour la cuisson.

Conseillé pour:

Pour mets qui demandent le même degré de cuisson à leur intérieur comme à l'extérieur. Exemple: rôtis, côtes de porc, meringues, etc.

CUISSON AU GRILLOIR

On allume la résistance électrique à rayons infrarouges. La chaleur se propage par rayonnement.

Utiliser avec la porte du four fermée et le bouton du thermostat sur la position entre 50° et 225°C pour max 15 minutes, ensuite sur la position 175°C.

Pour plus d'information voir le chapitre "CUISSON AU GRILLOIR".

La cuisson avec le grilloir ne doit jamais dépasse 30 min.

Attention: la porte du four est très chaude pendant le fonctionnement.

Eloigner les enfants.

Conseillé pour:

Cuisson traditionnelle au grilloir, rissoler, dorer, gratiner, griller, etc.

DECONGELATION DES ALIMENTS SURGELES

Fonctionnement du ventilateur du four seulement.

A effectuer avec la manette du thermostat à l'allure “●” car toute autre position ne réaliserait aucun effet.

La décongélation s'obtient par simple ventilation, sans chauffer.

Conseillé pour:

Pour décongeler rapidement les aliments surgelés.

Un kilo nécessite d'environ une heure.

Le temps de cette opération varie en fonction de la qualité et du genre des aliments à décongeler.

CUISSON A L'AIR CHAUDE

Fonctionnement de la résistance circulaire et de la turbine. La chaleur se répand par convection forcée et la température doit être réglée de 50° à 250° C par la manette du thermostat.

Il n'est pas nécessaire de préchauffer le four.

Conseillé pour:

Pour mets nécessitant d'être bien cuits à l'extérieur et doux ou roses à l'intérieur.

Exemple: lasagne, agneau, roast-beef, poisson entiers, etc.

CUISSON AU GRILLOIR VENTILE

Fonctionnement de la résistance du grilloir à rayons infrarouges et de la turbine.

La chaleur se répand principalement par rayonnement et le ventilateur s'occupe de la distribution dans tout le four.

Utiliser avec la porte du four fermée et la température doit être réglée de 50° à 200 °C max par la manette du thermostat.

Il est nécessaire de préchauffer le four pendant 5 minutes.

Pour une correcte utilisation, voir la chapitre "GRILLADE ET GRATIN".

La cuisson avec le grilloir ne doit jamais dépasse 30 min.

Attention: la porte du four est très chaude pendant le fonctionnement.

Eloigner les enfants.

Conseillé pour:

Pour cuisson au grilloir où il est nécessaire d'obtenir un brunissage extérieur pour bloquer les jus à l'intérieur. Exemple: Bifteck de veau, entrecôte, hamburger, etc.

MAINTIEN EN TEMPERATURE APRES CUISSON OU HAUFFEMENT DOUX DES METS

On allume la résistance supérieure, la résistance circulaire et le ventilateur.

La chaleur se propage par convection forcée avec un apport majeur dans la partie supérieure.

La température peut être réglée entre 50 et 140 degrés C par le bouton du thermostat.

Conseillé pour:

Les aliments qui doivent être bien cuits. Pour maintenir les aliments chauds après n'importe qu'elle cuisson. Pour réchauffer lentement des aliments déjà cuits.

CUISSON PAR CONVECTION FORCEE (AVEC VENTILATION)

Fonctionnement des éléments chauffants de sole et de voûte et turbine. La chaleur qui provient du haut et du bas est distribuée par convection forcée.

La température doit être réglée de 50° à 250° C par la manette du thermostat.

Conseillé pour:

Pour plats de volume et de quantité importantes qui nécessitent du même degré de cuisson à l'intérieur comme à l'extérieur. Exemple: rôtis roulés, dindon, gigot, tarte, etc.

CONSEILS DE CUISSON

STERILISATION

La stérilisation d'aliments à conserver en bocaux s'effectue de la manière suivante (récipients pleins et fermés hermétiquement):

a. Positionner la manette du commutateur à l'allure 😊
b. Positionner la manette du thermostat à la position 185 °C et préchauffer le four.
c. Remplir la lèchefrite d'eau chaude.
d. Disposer les récipients sur la lèchefrite en veillant à ce qu'ils ne soient pas en contact l'un avec l'autre et, après avoir mouillé les couvercles avec de l'eau, fermer la porte du four et régler la manette du thermostat à la position 135 °C.

Quand la stérilisation est commencée, c'est-à-dire quand on commence à apercevoir des bulles dans les récipients, éteindre le four et laisser refroidir.

AMELIORATION

Positionner le commutateur à l'allure 📊 et le thermostat à l'allure 150 °C.

Le pain retrouve sa fraîcheur et son parfum si on l'humidifie au moyen d'un peu d'eau mis dans le four pendant environ 10 minutes.

ROTIR

Pour obtenir un rôti classique, cuit à point dans son entier il suffit de noter:

• qu'il est conseillé de maintenir la température entre 180 et 200 °C
• que le temps de cuisson dépend de la quantité et de la qualité des aliments.

CUISSON SIMULTANEE

Le four MULTI-FONCTIONS aux l'allures et du commutateur permet la cuisson simultanée de diverses préparations hétérogènes.

On peut ainsi cuire en même temps des plats différents comme du poisson, une tarte et de la viande sans que les arômes et les saveurs se mélangent.

Les seules précautions a prendre sont les suivantes:

• Les températures de cuisson doivent être les plus voisines possible, avec une différence de 20° à 25 °C maximum entre les extrêmes exigés pour les divers plats.
• L'introduction des plats dans le four se fera à des moments différents en tenant compte de leurs durées respectives de cuisson.

Le résultat évident de ce type de cuisson est l'économie de temps et d'énergie qu'il permet.

GRILLADE ET GRATIN

A l'allure 📁 du commutateur, la grillade peut être exécutée sans tournebroche puisque l'air enveloppe complètement les aliments.

Positionner le thermostat à l'allure 200 °C et après avoir préchauffé le four, déposer simplement les mets sur la grille, fermer la porte et laisser fonctionner toujours avec le thermostat, jusqu'à la grillade est achevée. Ajouter quelques noix de beurre avant la fin de la cuisson pour obtenir l'effet doré du gratin.

La cuisson avec le grilloir ne doit jamais dépasse 30 min.

Attention: la porte est chaude pendant le fonctionnement.

Eloigner les jeunes enfants.

CUISSON AU GRILLOIR

Laisser préchauffer 5 minutes environ avec la porte du four fermée.

Introduire le plats dans le four après avoir mis la grille porte-plat sur le gradin le plus haut possible du four.

La lèchefrite se place dessous de la grille pour recueillir le jus et la graisse.

Très important: Laisser toujours la porte du four fermée pendant la cuisson.

La cuisson avec le grilloir ne doit jamais dépasse 30 min.

Attention: la porte du four est très chaude pendant le fonctionnement. Eloigner les enfants.

CUISSON AU FOUR

Pour la cuisson, avant utilisation préchauffer le four à la température désirée.

Quand le four est à température, introduire les mets et vérifier le temps de cuisson en ayant soin d'interrompre le chauffage 5 minutes avant la fin du temps de cuisson, de manière à récupérer la chaleur emmagasinée dans le four.

EXEMPLES DE CUISSON

Les températures sont indicatives car elles varient en fonction de la quantité et du volume des aliments.

Il est recommandé d'utiliser des plats appropriés pour la cuisson au four et de modifier la température pendant la cuisson si cela est nécessaire.

PLATS

TEMPERATURE

Biscuit de Savoie 150°C
Gâteau chocolat 150°C
Riz au four 150°C
Pâté de lapin 175°C
Soufflé au fromage 175°C
Boeuf aux oignons 175°C
Couronne de macaroni 175°C
Quatre-quarts	175°C
Crème caramel 175°C
Tomates farcies 200°C
Pizza	200°C
Daurade oignons 200°C
Truites amandes 200°C
Merlans au four 200°C
Canard	200°C
Pommes de terre au four	200°C
Tarte aux pommes	200°C
Choux à la crème	200°C
Poivrons grillés	225°C
Côtelettes veau 225°C
Côtelettes mouton	225°C
Rôti veau	225°C
Poulet rôti	225°C
Pommes au four	225°C
Oeufs cocotte	250°C
Omelette	250°C
Rôti de boeuf	250°C
Gigot	250°C
Epaule mouton	250°C
Macaroni au gratin 250°C

Attention: la porte est chaude pendant le fonctionnement. Eloigner les jeunes enfants.

CARACTERISTIQUES GENERALES

Les 4 fonctions à contrôle par thermostat sont obtenues grâce à 3 éléments chauffants qui sont:

Les fonctions, à contrôle thermostatique, sont obtenues par 3 éléments chauffants:

• Résistance de la sole
• Résistance du ciel
• Résistance du grill

ATTENTION:

La porte est chaude, utiliser la poignée.

Pendant l'utilisation l'appareil devient chaud. Faire de l'attention à ne pas toucher les éléments chauds à l'intérieur du four.

NOTE:

Lors de la première utilisation, nous conseillons d'allumer le four vide, de la façon expliquée ci-après, et de le faire fonctionner à la puissance maximale, avec le bouton du thermostat en position 250°C, pendant environ une heure dans le mode de fonctionnement ☒ et pendant 15 minutes dans les modes ☒.

Cette opération permettra d'éliminer d'éventuelles traces de graisse sur les résistances électriques.

MODALITES DE FONCTIONNEMENT

Le réchauffement et la cuisson dans le four ELECTRIQUE A CONVECTION sont obtenues comme suit:

a. par convection naturelle

La chaleur est produite par les éléments chauffants de sole et de voûte.

b. par rayonnement.

La chaleur est rayonnée par la résistance de grilloir, à rayons infrarouges (utiliser avec la porte du four fermée).

F Fig. 5.1

°C 50 100 250 150 200 Fig. 5.2

MANETTE DU SELECTEUR DE FONCTIONS (fig. 5.1)

Tourner la manette en sens horaire pour choisir une des fonctions décrites.

THERMOSTAT (fig. 5.2)

L'allumage des éléments chauffants du four est obtenu par le positionnement du commutateur à la fonction choisie et par le positionnement de la manette du thermostat à la température voulue (de 50°C à 250°C). Le contrôle du fonctionnement (ON-OFF) des éléments chauffants est exécuté par le thermostat; le voyant situé sur le tableau de bord signale son fonctionnement.

ECLAIRAGE FOUR

En tournant la manette sur cette position on allume la lampe du four.

Le four reste allumé toujours lorsque l'une des fonctions est affichée.

CUISSON ADDITIONNELLE A CONVECTION

On allume les éléments chauffants supérieur et inférieur.

La chaleur se propage par convection naturelle et la température doit être régularisée entre 50 et 250 degrés C avec le bouton du thermostat.

Il faut préchauffer le four avant d'introduire les aliments à cuire.

Dans le position 📊 le moteur du tournebroche se met en fonctionnement pour la cuisson au tournebroche.

Conseillé pour:

Les aliments qui demandent le même degré de cuisson à l'intérieur et à l'extérieur; par exemple: rôtis, côtes de porc, méringue, ect.

CUISSON TRADITIONNELLE AU GRILLOIR

On allume la résistance électrique à rayons infrarouges. La chaleur se propage par rayonnement.

Utiliser avec la porte du four fermée et le bouton du thermostat sur la position 225°C pour 15 minutes et ensuite à 175°C.

Dans le position 📊 le moteur du tournebroche se met en fonctionnement pour la cuisson au tournebroche.

Pour plus d'information voir le chapitre "CUISSON AU GRILL TRADITIONNEL".

Conseillé pour:

Action intense du grill pour des cuissons du type: rissoler, dorer, gratiner, griller, ect.

La cuisson avec le grilloir ne doit jamais dépasse 30 min.

Attention: la porte du four est très chaude pendant le fonctionnement. Eloigner les enfants.

CUISSON AU GRILLOIR

Laisser préchauffer 5 minutes environ avec la porte du four fermée.

Introduire les aliments à cuire en mettant la grille le plus près possible du grill.

Pour recueillir le jus de cuisson placer le lèchefrite sous la grille.

Très important: Laisser toujours la porte du four fermée pendant la cuisson.

La cuisson avec le grilloir ne doit jamais dépasse 30 min.

Attention: la porte du four est très chaude pendant le fonctionnement.

Eloigner les enfants.

CUISSON AU FOUR

Pour la cuisson, avant utilisation préchauffer le four à la température désirée.

Quand le four est à température, introduire les mets et vérifier le temps de cuisson en ayant soin d'interrompre le chauffage 5 minutes avant la fin du temps de cuisson, de manière à récupérer la chaleur emmagasinée dans le four.

EXEMPLES DE CUISSON

Les températures sont indicatives car elles varient en fonction de la quantité et du volume des aliments.

Il est recommandé d'utiliser des plats appropriés pour la cuisson au four et de modifier la température pendant la cuisson si cela est nécessaire.

PLATS

TEMPERATURE

Biscuit de Savoie 150°C
Gâteau chocolat 150°C
Riz au four 150°C
Pâté de lapin 175°C
Soufflé au fromage 175°C
Boeuf aux oignons 175°C
Couronne de macaroni 175°C
Quatre-quarts	175°C
Crème caramel 175°C
Tomates farcies 200°C
Pizza	200°C
Daurade oignons 200°C
Truites amandes 200°C
Merlans au four 200°C
Canard	200°C
Pommes de terre au four	200°C
Tarte aux pommes	200°C
Choux à la crème	200°C
Poivrons grillés	225°C
Côtelettes veau 225°C
Côtelettes mouton	225°C
Rôti veau	225°C
Poulet rôti	225°C
Pommes au four	225°C
Oeufs cocotte	250°C
Omelette	250°C
Rôti de boeuf	250°C
Gigot	250°C
Epaule mouton	250°C
Macaroni au gratin 250°C

TOURNEBROCHE (fig. 5.3)

Ce dispositif, qui sert à cuire comme à la broche en utilisant le grill, se compose de:

• un moteur électrique appliqué sur la partie postérieure du four
• un axe en acier inox, muni d'une poignée athermique extractible et de deux fourchettes réglables
• un support axe à insérer sur les glissières centrales du four.

UTILISATION DE LA ROTISSOIRE POUR CUISSON AU TOURNEBROCHE

Très important: Laisser toujours la porte du four fermée pendant la cuisson.

• Introduire le lèchefrite sur le dernier degré en bas du four et insérer le support de l'axe.
• Enfiler dans l'axe les viandes à cuire en ayant soin de les fixer centralement par les fourchettes.
• Introduire l'axe dans le four du moteur et appuyer sur le support le collier de la broche; et enfin enlever la poignée en tournant vers la gauche.

Le sens de rotation du tourne-broche peut être indifféremment de gauche à droite, ou l'inverse.

La cuisson avec le grilloir ne doit jamais dépasse 30 min.

Attention: la porte du four est très chaude pendant le fonctionnement. Eloigner les enfants.

Le programmateur électronique est un dispositif qui regroupe les fonctions suivantes:

• Horloge 24 heures à display lumineux
- Minuterie (jusqu'à 23 heures et 59 minutes)
- Programme pour cuisson au four automatique
- Programme pour cuisson au four semi automatique.

DESCRIPTION DES BOUTONS:

Minuterie

Temps de cuisson

Heure de fin de cuisson

Passage en manuel et annulation des programmes insérés

+Avancement des nombres de toutes les fonctions

Mise e arrière du nombre de toutes les fonctions.

Description des symboles lumineux:

AUTO - clignotant - Programmateur en automatique mais non programmé (on ne peut allumer le four)

AUTO - allumé sans clignotant - Programmateur en automatique ou semi automatique avec programme inséré.

Programmateur en manuel ou son automatique en cours

Minuterie en marche

et AUTO - clignotants et signal

sonore - Erreur de programmation (le temps de cuisson dépasse l'heure de fin de cuisson).

Remarque:

La programmation (avec une seule main) se fait en appuyant la touche correspondante à la fonction désirée et après l'avoir relâchée, il suffit dans les 30 secondes qui suivent de commencer à placer le temps avec les touches +/—.

Le programmateur reviendra au Zéro à chaque interruption d'énergie électrique.

20:38 Fig. 6.1

15:38 Fig. 6.2

MONTRE ELECTRONIQUE (fig. 6.2)

Le programmateur est muni d'une montre électronique dont les chiffres lumineux indiquent les heures et les minutes.

Au premier branchement électrique du four ou après une interruption de courant, trois zéros clignotent dans la fenêtre du programmateur.

Pour régler l'heure, il faut appuyer sur la touche puis sur la touche — jusqu'au réglage de l'heure exacte (fig. 6.2). Une autre façon d'opérer consiste à appuyer en même temps sur les deux touches tout en appuyant sur la touche —

Remarque: Le réglage de l'heure comporte l'annulation de programmes éventuels en cours ou programmés.

CUISSON NORMALE SANS L'EMPLOI DU PROGRAMMATEUR

Pour utiliser manuellement le four, c'est à dire sans l'emploi du programmateur, il est né cessaire d'annuler la légende clignotante AUTO en pressant le poussoir (AUTO s'éteindra et le symbole 🎨 s'allumera. - fig. 6.3).

Attention: Si la légende AUTO ne clignote pas (cela indique qu'un programme de cuisson a été déjà inséré), en pressant le poussoir 📋 on optienne l'annuellement du programme et la commutation en manuel. Si le four est allumé, il doit être éteint manuellement.

18:25

MINUTEUR ELECTRONIQUE

La fonction minuteur se compose unique ment d'un avertisseur acoustique qui peut être réglé pour une période maximale de 23h 59min.

Si la légende AUTO clignote, presser le poussoir 📋.

Pour régler le temps, il suffit de presser le poussoir et le poussoir du jusqu'à ce qu'on obtienne le temps désiré (fig. 6.4). Dès que le réglage est terminé, l'heure de la montre reparaîtra sur le cadran et le symbole s'allumera.

Le compte à rebours commencera tout de suite et il peut être visualisé dans le cadran en tout moment, en pressant seulement le poussoir 📁.

À l'échéance du temps le symbole s'éteindra et un signal acoustique intermittent sera activé; celui-ci peut être interrompu, en pressant l'un des poussoirs.

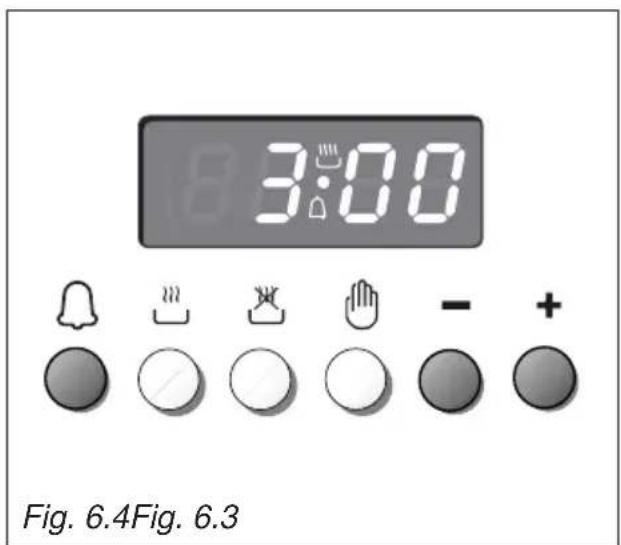

REGLAGE DE LA TONALITE DU SIGNAL SONORE

Lorsqu'on appuie sur la touche — on obtient à la suite trois tonalités du son. Le dernier signal entendu reste programmé.

3:00 Fig. 6.4Fig. 6.3

CUISSON AUTOMATIQUE DANS LE FOUR

Pour exécuter la cuisson automatique des aliments dans le four, il est nécessaire de:

1. Déterminer le temps de durée de la cuisson.
2. Déterminer l'heure d'arrêt de la cuisson.
3. Déterminer la température et la fonction de cuisson.

On effectuera ces opérations de la manière suivante:

1. Déterminer le temps de durée de la cuis son en pressant le poussoir et le poussoir pour avancer, ou pour revenir si le temps désiré a été dépassé (fig. 6.5). La légende AUTO et le symbole s'allumeront.
2. Déterminer l'heure d'arrêt de la cuisson en pressant le poussoir 🚗(ceci fait paraître le temps de cuisson déjà sommé à l'heure de la montre) et le poussoir + (fig. 6.6); si l'heure a été dépassée, reculer en pressant le poussoir —

Après le réglage, le symbole s'éteindra. Si après le réglage, dans le cadran du programmateur la légende AUTO clignote et le signal acoustique s'active, cela signifie qu'il y a eu une erreur de programmation, c'est-à-dire que le cycle de cuisson a été superposé à l'heure de la montre.

Dans ce cas, modifier l'heure d'arrêt de la cuisson ou le temps de durée de la cuisson.

2:50 Fig. 6.5

1. Afficher, après, la température et la fonction, en agissant sur les manettes adéquates (voir chapitre spécifique).

En ce moment le four est programmé et tout fonctionnera automatiquement, c'est à dire que le four s'allumera automatiquement au bon moment, de façon à exécuter la cuisson de durée établie et à terminer à l'heure programmée. Pendant la cuisson le symbole reste allumé et en pressant le poussoir on visualise le temps qui manque à l'arrêt de la cuisson.

Le programme de cuisson peut être annulé en tout moment, en pressant le poussoir 📋.

Après l'écoulement du temps de cuisson le four s'arrêtera automatiquement, le symbole 🚗 s'éteindra, la légende AUTO clignotera et le signal acoustique sera activé, celui-ci peut être interrompu en pressant l'un des poussoirs.

Mettre aussi les manettes du four à l'allure éteint et mettre en "manuel" le programmateur en pressant le poussoir 📂.

Attention: L'interruption de l'énergie électrique provoque la mise à zéro de la montre et l'oblitération des tous les programmes.

Après l'interruption trois zéros clignoteront sur le cadran.

12:55 Fig. 6.6

CUISSON SEMI-AUTOMATIQUE

Sert à éteindre le four automatique après un temps de cuisson désiré.

Pour exécuter cette cuisson il y a deux façons:

1. Déterminer le temps de durée de la cuisson en pressant le poussoir et le poussoir pour avancer, ou le poussoir pour revenir si le temps désiré a été dépassé (fig. 6.7).

ou

1. Déterminer l'heure d'arrêt de la cuisson en pressant le poussoir et le poussoir pour avancer, ou le poussoir pour revenir si le temps désiré a été dépassé (fig. 6.8).

L'inscription AUTO et le symbole s'allumeront.

Afficher, après, la température et la fonction en agissant sur les manettes adéquates (voir chapitre spécifique).

Le four s'allumera immédiatement et après l'écoulement du temps de cuisson le four s'arrêtera automatiquement.

Pendant la cuisson le symbole 🚗 reste allumé et en pressant le poussoir 🚗 on visualise le temps qui manque à l'arrêt de la cuisson.

Le programme de cuisson peut être annulé en tout moment, en pressant le poussoir 📋.

Après l'écoulement du temps de cuisson le four s'arrêtera automatiquement, le symbole 🚗 s'éteindra, la légende AUTO clignotera et le signal acoustique sera activé, celui-ci peut être interrompu en pressant l'un des poussoirs.

Mettre aussi les manettes du four à l'allure éteint et mettre en "manuel" le programmateur en pressant le poussoir 📋.

Attention: L'interruption de l'énergie électrique provoque la mise à zéro de la montre et l'oblitération des tous les programmes.

Après l'interruption trois zéros clignoteront sur le cadran.

2:50 Fig. 6.7

12:55 Fig. 6.8

IMPORTANT – LE FOUR NE FONCTIONNE PAS

Si le four ne fonctionne pas, il se peut qu'il ait été accidentellement réglé sur "AUTOMATIQUE" ou que le courant alimentant l'appareil ait été interrompu. Si le minuteur affiche le mot "AUTO" comme ci-dessous, ou si l'heure du jour clignote, il se peut que le four ne s'allume pas ou qu'il se mette en route après un certain délai.

AUTO 12.55

Avant de demander un dépannage par téléphone, merci de consulter les instructions d'utilisation du minuteur dans le présent manuel, et de vous assurer que le minuteur est bien réglé sur "MANUEL". Cette opération devrait permettre au symbole de cuisson 🏠️ de s'afficher sur le minuteur, comme ci-dessous.

15:38

NB. Tout appel à un ingénieur pour régler à nouveau le minuteur vous sera facturé, car ceci n'est pas couvert par la garantie.

CONSEILS GENERAUX

• Important: Avant toute opération d'entretien ou de maintenance, déconnectez l'appareil en le débranchant ou bien en agissant sur l'interrupteur de la ligne électrique.
• Il est conseillé d'opérer quand l'appareil est froid, surtout pour nettoyer les parties émaillées.
• Eviter de laisser sur les surfaces des substances alcalines ou acides (jus de citron, vinaigre, etc.).
• Eviter d'utiliser des produits de nettoyage à base de chlore et acides.
• IMPORTANT: L'utilisation de vêtements et de gants de protection est recommandée lors de la manutention et l'installation de cet appareil.

AVERTISSEMENT

Lorsqu'il est correctement installé, votre appareil répond à toutes les exigences de sécurité prescrites pour ce type de produit.

Toutefois, vous devez porter une attention particulière à l'arrière et au dessous de l'appareil, car ces endroits ne sont pas conçus pour être touchés et certaines parties peuvent s'avérer tranchantes ou rugueuses et peuvent causer des blessures.

PARTIES EMAILLEES

Toutes les parties émaillées doivent être lavées avec une éponge, à l'eau savonneuse, ou avec d'autres produits qui ne soient pas abrasifs.

De préférence essuyer avec un tissu souple.

Certaines substances acides comme jus de citron, conserve de tomate, vinaigre et similaires, laissés longtemps au contact de l'émail, l'attaquent ou le rende opaque.

PARTIES D'ACIER INOXYDABLE ET D'ALUMINIUM - SURFACES PEINTES ET DECOREES PAR SERIGRAPHIE

Nettoyer avec un produit approprié.

Essuyer toujours avec soin.

IMPORTANT: Le nettoyage de ces parties doit être fait avec soin pour éviter les rayures et les abrasions.

On conseille d'utiliser un tissu souple et un savon neutre.

ATTENTION: Eviter absolument d'utiliser des substances abrasives et des lessives non neutres qui déterioreraient la surface.

NETTOYAGE DU TABLE VITROCERAMIQUE

- Voir page 127.

Important : Le fabricant décline toute responsabilité en cas de dommages provoqués par l'utilisation de produits inappropriés pour le nettoyage de l'appareil.

Attention! Pendant son fonctionnement, la cuisinière devient très chaude sur les zones de cuisson. Tenir les enfants à distance.

Ne utilisez pas une machine à jet de vapeur parce que de l'humidité peut pénétrer dans l'appareil et le rendre dangereux.

N'utilisez jamais de produits de nettoyage agressifs ou abrasifs ou de grattoirs en métal tranchant pour nettoyer la vitre de la porte du four: ceci risquerait en effet de rayer la surface, ce qui pourrait faire éclater le verre.

INTERIEUR DU FOUR

Le four doit être nettoyé chaque fois après utilisation, lorsqu il est tiède. La cavité doit être nettoyée avec une solution de détergent doux et de l'eau tiède.

Des produits chimiques nettoyants peuvent être utilisés après avoir consulté les recommandations du fabricant et après avoir testé un petit échantillon de la cavité du four. Des agents de nettoyage abrasifs ne doivent pas être utilisés sur la surface de la cavité.

REMARQUE: Le fabricant de cet appareil n'acceptera aucune responsabilité pour les dommages causés par l'utilisation des produits chimiques ou abrasifs.

Laisser le four refroidir et faire de l'attention à ne pas toucher les éléments chauffants à l'intérieur du four.

Ne placer aucun matériau inflammable dans le four il pourrait prendre feu pendant le fonctionnement.

MONTAGE ET DEMONTAGE DES CHASSIS LATERAUX

• Accrocher les grilles latérales fig. 7.1).
• Faire glisser sur les guides la grille et la lèchefrite fig. 7.2.
• Mettre la grille de façon que le dispositif de sécurité (qui évite toute extraction accidentelle) et le barrage de protection soient tournés vers l'intérieur du four.
• Pour le démontage opérer inversement.

Barrage de protection Dispositif de sécurité Fig. 7.2

SUPPORT DE GRILLE COULISSANT TÉLESCOPIQUE (fig. 7.3)

Le support de grille coulissant télescopique permet d'insérer et de retirer la grille de cuisson avec plus de sécurité et de facilité.

Il s'immobilise une fois allongé en position maximale.

Important! Lors de la mise en place de support de grille coulissant, veuillez à:

- Installer les guides coulissants (gauche et droite) sur les fils de fixation (fig. 7.4).

- Appuyer les guides coulissants contre les fils de fixation (fig. 7.5). Un déclic sonore se produit lorsque les verrous de sûreté s'agrafent sur le fil.

• Installer la grille de cuisson au dessus de support de grille coulissant (fig. 7.6 et 7.8).

- Faire glisser, dans les guides du four, le support de grille coulissant avec la grille de cuisson installée au dessus:

– la grille de cuisson doit glisser vers la porte du four;

- ne jamais utiliser le premier niveau à partir du haut;

– le pli court du châssis de support doit être tourné vers l'intérieur du four;

— la grille de cuisson doit être installée de façon que le barrage de protection soit tourné vers l'intérieur du four.

Pour rétirer les guides coulissants (gauche et droite) du châssis de support:

- Repérez les verrous de sûreté. Il s'agit de languettes qui s'agrafent sur le fil de fixation (flèche 1 sur la fig. 7.8).

- Écartez les verrous de sûreté du fil de fixation pour libérer ce dernier (flèche 2 sur la fig. 7.8).

Entretien et nettoyage des supports de grille coulissants:

- Essuyez les supports exclusivement avec un chiffon humide et un détergent doux.

- Ne les passez pas au lave-vaisselle, ne les plongez pas dans de l'eau savonneuse et n'appliquez pas de nettoyant spécial four dessus.

Fig. 7.3 Guide coulissant à gauche Pli court Guide coulissant à droite Fils de fixation Pli long Châssis de support Fig. 7.4

Fig. 7.6 Fig. 7.5 Barrage de protection

Fig. 7.8Fig. 7.7

ESPACE CHAUFFE-PLATS

Il est possible d'accéder à l'espace chauffe-plats en ouvrant le panneau rabattable (fig. 7.9a).

Ne placer aucun matériau inflammable dans le four ou dans l'espace chauffe-plats il pourrait prendre feu pendant le fonctionnement.

IMPORTANT: Avant d'effectuer toute intervention sur la partie électrique de l'appareil, il faut absolument débrancher l'alimentation électrique.

• Laissez la cavité du four et les résistances chauffantes refroidir.
• Débrancher l'alimentation électrique.
- Retirez le couvercle de protection "A" (fig. 7.9b).
- Remplacer l'ampoule halogène "C" par une ampoule résistant aux fortes températures (300°C) et possédant les spécifications suivantes : 220-240V, 50/60Hz, et la même puissance (contrôlez la puissance en watt imprimé dans l'ampoule elle-même) de l'ampoule substituée.

NOTE IMPORTANTE: ne jamais remplacer l'ampoule à main nue; sa contamination pourrait réduire sa durée de fonctionnement. Toujours utiliser un chiffon propre ou mettre des gants.

- Remontez le couvercle de protection.

Note: Le remplacement de la lampe n'est pas couvert par la garantie.

Si vous voulez nettoyer les vitres intérieure de la porte du four, il faut observer les instructions très attentivement.

Une montage incorrecte de la vitre et de la porte pourrait endommager le four et annuler la garantie.

IMPORTANT!

• Attention, la porte du four est lourde. Si vous avez des doutes, ne tentez pas de démonter la porte.
• Assurez vous que le four et ses parties sont froids. Ne tentez pas de manipuler les parties du four s'elles sont encor chaudes.
• Faites particulière attention pendant la manipulation de la vitre. Ne pas claquer les coins de la vitre contre des surfaces ou des objets; ça pourrait causer la rupture de la vitre.
• N'utilisez jamais de produits de nettoyage agressifs ou abrasifs ou de grattoirs en métal tranchant pour nettoyer la vitre de la porte du four: ceci risquerait en effet de rayer la surface, ce qui pourrait faire éclater le verre.
• Si vous remarquez des fêlures ou des craquelures sur les vitres de la porte (interne/ externe) n'utilisez pas le four. Débrancher l'appareil du réseau d'alimentation électrique et contacter le Service Après-Vente.
• Assurez vous de remonter correctement la vitre de la porte. Ne pas utiliser le four si la vitre n'est pas correctement en place.
• Si la vitre est difficile à démonter ou remonter, ne la forcer pas. Contacter le Service Après-Vente.
  Note: Les services d'assistance pour l'utilisation ou l'entretien de l'appareil ne sont pas couverts par la garantie.

DEMONTAGE DE LA PORTE DU FOUR

La porte du four s'enleve facilement de la maniere suivante :

• Verrouillez la porte en position ouverte (fig. 7.11).
• Ouvrez complètement le levier "A" sur les charnieres de gauche et de droite (fig. 7.12).
  • Tenez la porte (fig. 7.10).
• Refermez doucement la porte (fig. 7.13) jusqu'à ce que les leviers "A" des charnieres gauche et droite s'accrochent sur la partie "B" de la porte (fig. 7.12).
• Retirez les crochets de charniere de leur emplacement en suivant la fleche "C" (fig. 7.14).
• Posez la porte sur une surface souple.

Important!

Garder toujours une distance de sécurité des charnières de la porte du four, en particulier prêtez beaucoup d'attention à vos mains.

Si les charnières de la porte ne sont

pas correctement accrochées, elles pourraient se décrocher et fermer soudainement et de façon inattendue avec un risque de blessure.

La porte du four est équipée de trois vitres:

• no.1 extérieure
• no.1 intérieure
• no.1 du milieu

Pour les nettoyer, vous devez retirer la vitre intérieure et celle du milieu:

DEMONTAGE DE LA VITRE INTERIEURE ET DE LA VITRE DU MILIEU

1. Verrouillez la porte en position ouverte:

2. Ouvrez entièrement la porte du four (fig. 7.15).

3. Ouvrez entièrement le levier "A" sur les charnières de gauche et de droite (fig. 7.16).

4. Refermez doucement la porte jusqu'à ce que les leviers "A" des charnières gauche et droite s'accrochent sur la partie "B" de la porte (fig. 7.16, 7.17).

5. Retirez la vitre intérieure:

6. Retirer doucement le déflecteur "G" en haut de la porte du four (fig. 7.18).

7. Sortez en douceur la vitre intérieure (fig. 7.19).
8. Nettoyez le verre avec un nettoyant approprié. Séchez soigneusement la vitre et posez-la sur une surface souple.

3. Retirez la vitre du milieu:

• Décrochez doucement la vitre centrale des pinces inférieures en la déplaçant comme illustré sur la fig. 7.20.
• Soulevez doucement le bord inférieur de la vitre (flèche 1 sur la fig. 7.22) et retirez-la en la dégageant des pinces supérieures (flèche 2 sur la fig. 7.22).
• Nettoyez le verre avec un nettoyant approprié. Séchez soigneusement la vitre et posez-la sur une surface souple.

Il est maintenant possible de nettoyer également la vitre extérieure.

1. Assurez-vous que la porte est verrouillée en position ouverte (voir la figure 7.17).

2. Remettez en place la vitre du milieu:

3. Vérifiez que les quatre patins en caoutchouc "M" sont en place (fig. 7.23).

4. Vérifiez que vous tenez la vitre dans le bon sens. Vous devez pouvoir lire les lettres gravées sur la vitre en la tenant vers vous.
5. Insérez en douceur le bord supérieur de la vitre dans les pinces supérieures (flèche 1 sur la fig. 7.24), puis abaissez la vitre et insérez le bord inférieur dans les pinces inférieures (flèche 2 sur la fig. 7.24); ensuite, faites glisser la vitre en position (fig. 7.25).

D Fig. 7.26

E F Fig. 7.27

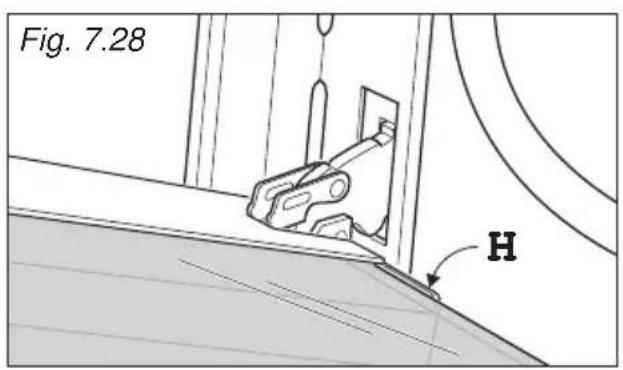

Fig. 7.28 H

Fig. 7.29 G

1. Remettez en place la vitre intérieure:

2. Vérifiez que les quatre patins en caoutchouc sont en place ("D" sur la fig. 7.26).

3. Vérifiez que vous tenez la vitre dans le bon sens. Vous devez pouvoir lire les lettres gravées sur la vitre en la tenant vers vous.
4. Insérez la vitre dans les rails de guidage gauche "E" et droit "F" (fig. 7.27) et faites-la glisser en douceur jusqu'aux butées "H" (fig. 7.28).
5. Appuyer doucement sur le déflecteur "G" pour le remettre bien en place (fig. 7.29).
6. Déverrouillez la porte du four en l'ouvrant complètement et en fermant le levier "A" sur les charnières gauche et droite (fig. 7.230).

A Fig. 7.30

Conseils à l'installateur

IMPORTANT

• L'installation gaz et électrique doit être exclusivement effectuée par des TECHNICIENS QUALIFIES. La non observation de cette règle annule la garantie.
• L'installation gaz et électrique doit être exclusivement effectuée conformément aux prescriptions locales en vigueur et aux instructions du fabricant.
• Toutes les interventions doivent être effectuées, lorsque l'appareil est débranché.
• Les prises de courant du réseau, si elles se trouvent derrière la cuisinière, ne doivent pas se trouver à plus de 18 cm au-dessus du niveau du sol.
• Certains appareils sont livrés avec un film de protection recouvrant l'acier et les pièces en aluminium.
  Ce film doit être retiré avant l'utilisation de la cuisinière.

INSTALLATION

La cuisinière est de classe “2/1” en ce qui concerne la protection contre la surchauffe des surfaces environnantes et elle peut être installée à proximité de meubles qui ne dépassent pas la hauteur de la table de cuisson de la cuisinière (fig. 8.1). Si la cuisinière est installée près d’un meuble qui est plus haut que le dessus de la table de travail de la cuisinière, un espace d’au moins 200 mm doit être aménagé entre le côté de la cuisinière et le meuble.

Les parois des meubles doivent pouvoir résister à une température de 90°C supérieure à la température ambiante.

La cuisinière peut être installée dans une cuisine, une cuisine/salle à manger ou dans un studio avec coin cuisine, mais elle ne peut pas être placée dans une pièce qui contient une baignoire ou une douche.

Il ne faut pas monter de rideaux au voisinage immédiat de l'appareil ou à moins de 500 mm des côtés.

Si la cuisinière est placée sur un socle, il faut prendre des mesures pour éviter que l'appareil ne glisse du socle.

La cuisinière doit être installée conformément à la figure 8.1.

650 mm 450 mm 500 mm 200 mm Fig. 8.1

MONTAGE DU DOSSERET

Avant d'installer la cuisinière, assembler la protection arrière "C" (fig. 8.2).

• On peut trouver la protection arrière "C" empaquetée à l'arrière de la cuisinière.
• Avant de l'assembler, retirer tout film protecteur/ ruban adhésif.
• Enlever les entretoises "A" (fig. 8.2) en devissant la vis de fixation.
• Enlever la vis "B".
• Appliquer le dosseret comme illustré dans la figure et le fixer avec la vis centrale "B" et les deux vis latérales en interposants les entretoises "A".

C B A

Fig. 8.2

INSTALLATION DES PIEDS REGLABLES

Les pieds réglables doivent être montés à la base de la cuisinière avant son utilisation.

Faire reposer l'arrière de la cuisinière sur un morceau de l'emballage en polystyrène, pour découvrir la base pour l'installation des pieds.

Pour remettre la cuisinière dans la position verticale, s'y prendre toujours à deux pour effectuer cette manoeuvre, afin d'éviter d'endommager les pieds d'appui et les parois en acier (fig. 8.4).

AVERTISSEMENT

Attention: NE PAS SOULEVER la cuisinière par la poignée de la porte, pour la déplacer (fig. 8.5).

AVERTISSEMENT

Pour déplacer la cuisinière dans sa position définitive, NE PAS LA TRAINER (fig. 8.6).

Soulever les pieds du sol (fig. 8.4).

MISE A NIVEAU DE LA CUISINIERE

La cuisinière peut être mise à niveau, en VISSANT ou DEVISSANT les extrémités inférieures des pieds (fig. 8.7).

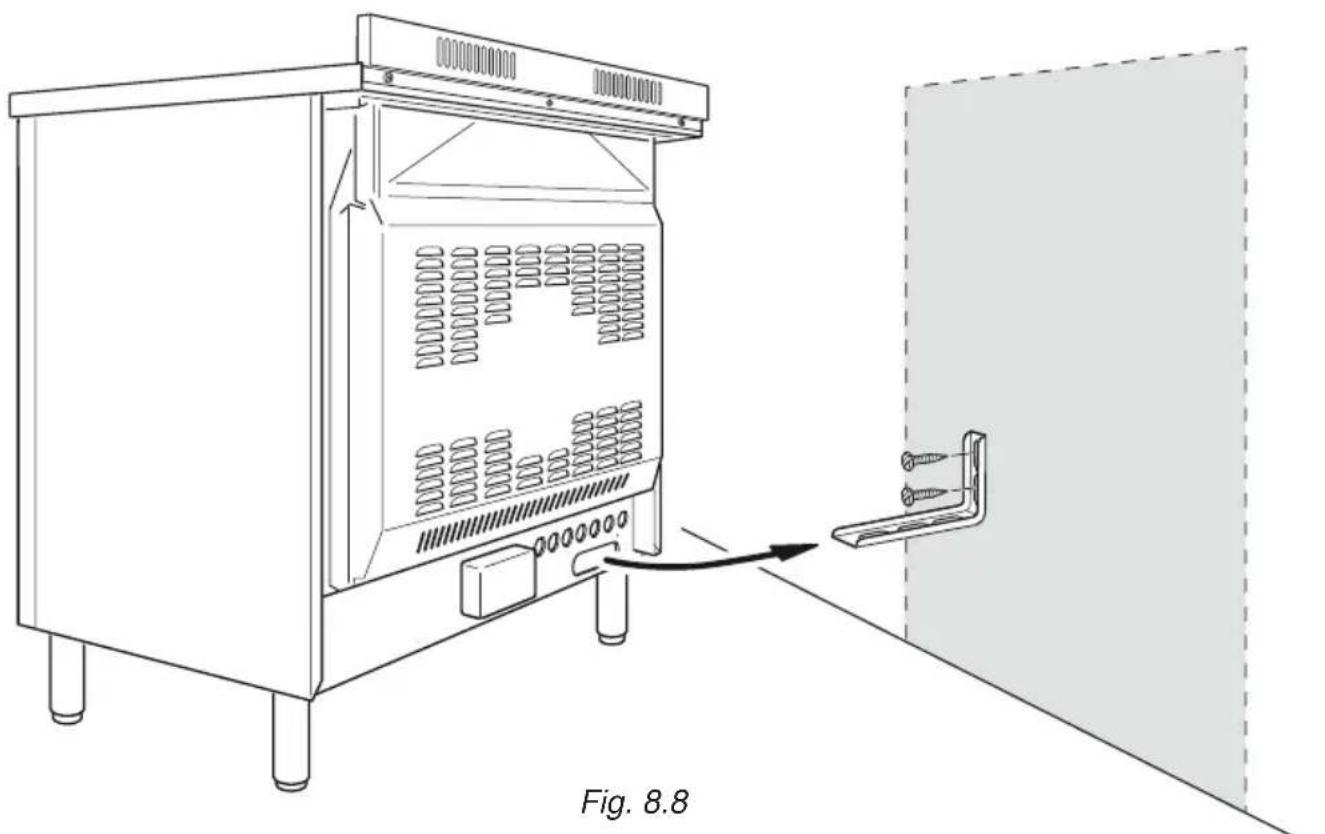

Avertissement : une équerre doit être installée à l'arrière de l'appareil et fixée solidement au mur afin d'empêcher tout basculement accidentel de la cuisinière.

Pour installer l'équerre anti-basculement :

1. Une fois que vous avez décidé où installer la cuisinière, faites deux marques sur le mur; ces marques correspondent aux endroits où les 2 vis de l'équerre anti-basculement doivent être vissées. Suivez les indications présentées sur le schéma 8.8.

2. Percez deux trous de 8 mm de diamètre dans le mur et introduisez les chevilles en plastique fournies.

Important ! Avant de percer, assurez-vous de n'endommager aucun tuyau ou fil électrique.

1. Fixez l'équerre anti-basculement à l'aide des 2 vis fournies, mais sans les serrer.

2. Déplacez la cuisinière près du mur et ajustez la hauteur de l'équerre anti-basculement de sorte qu'elle puisse entrer dans l'emplacement prévu à l'arrière de la cuisinière, comme sur le schéma 8.8.

3. Serrez les vis qui maintiennent l'équerre anti-basculement en place.

4. Poussez la cuisinière contre le mur de sorte que l'équerre anti-basculement s'introduise entièrement dans l'emplacement prévu à l'arrière de la cuisinière.

Attention!

Lorsque Vous faites glisser la cuisinière en place, faire beaucoup d'attention à ne pas coincer le câble d'alimentation dans l'équerre anti-basculement.

IMPORTANT: L'installation doit suivre les instructions du constructeur.

Une installation erronée peut causer des dommages aux personnes, animaux ou choses.

Le constructeur ne peut pas être considéré responsable si cette situation se vérifie.

CONSIDERATIONS GENERALES

• Le branchement au réseau électrique doit être réalisé par du personnel qualifié et selon les normes en vigueur.
• L'appareil doit être branché au réseau après avoir vérifié que la tension ait la valeur indiquée sur la plaque caractéristique et que la section des câbles de l'installation électrique puisse supporter, la charge indiquée sur la plaque.
• La fiche doit être branchée à une prise reliée au réseau de terre conformément aux normes de sécurité.

• On peut raccorder directement l'appareil au réseau, en interposant entre le réseau et celui-ci un interrupteur omnipolaire ayant une ouverture de 3 mm au moins entre les contacts.

• Le câble d'alimentation ne doit pas être en contact avec des parties chaudes et doit être mis de façon à ne dépasser en aucun point la température de 75 degrés C.

• La prise et l'interrupteur doivent être accessibles quand l'appareil est installé.

N.B. Ne pas utiliser d'adaptateurs, de réducteurs ou de dérivateurs lors du branchement au réseau, car ils peuvent provoquer des surchauffements ou des brûlures.

Si l'installation électrique doit être modifiée pour le branchement ou si la prise et la fiche sont incompatibles, faire appel à une personne hautement qualifiée.

Ce dernier doit surtout s'assurer que la section des câbles de la prise soit appropriée à la puissance absorbée par l'appareil.

Avant d'effectuer une opération quelconque concernant la partie électrique de l'appareil il faut absolument le déconnecter du réseau.

La mise à terre de l'appareil est obligatoire.

Le fabricant décline toute responsabilité en cas de dommages, dérivant de la non-observation de cette condition.

BRANCHEMENT DU CABLE D'ALIMENTATION

ATTENTION: Si le câble d'alimentation est endommagé, il doit être remplacé par le Service Après-Vente afin d'éviter tout danger.

Pour le branchement du câble d'alimentation à la cuisinière, procéder de la façon suivante:

• Dévissez les vis de fixation de la protection "A" située derrière la cuisinière (fig. 9.1).
• Placez le câble d'alimentation à travers du collier de serrage "D" (fig. 9.1).

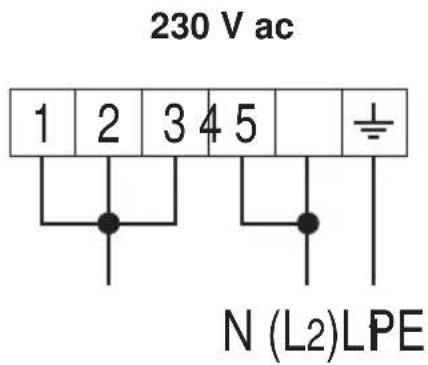

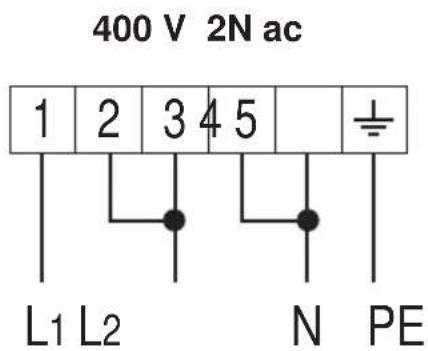

• Placer les cavaliers U sur la borne “B” (fig. 9.1) suivant les schémas de les figures 9.2, 9.3.
• Placez le câble d'alimentation à travers du collier de serrage "D" (fig. 9.1).
• Le câble d'alimentation doit présenter une dimension adaptée aux caractéristiques électriques de l'appareil. Consultez la section "Section des câbles d'alimentation".

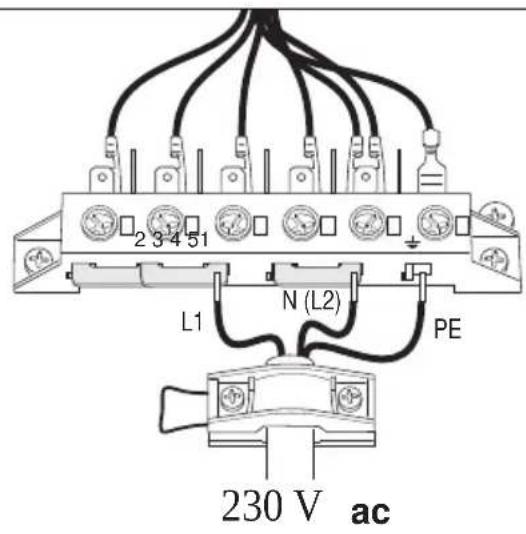

• Reliez les fils à la borne serre-fils "B" comme illustré dans les schémas de les figures 9.2, 9.3.
• Tendre le câble d'alimentation et le fixer avec le serre-fil "D".
• Remonter la protection "A".

N.B. Il faut laisser environ 3 cm de plus au conducteur de terre par rapport aux autres.

B D A Fig. 9.1

SECTION DU CABLE D'ALIMENTATION "Type H05RR-F"

$$ \begin{array}{l l} 2 3 0 \mathrm{Vac} & 3 \times 6 \mathrm{mm} \ 4 0 0 \mathrm{V3Nac} & 5 \times 2, 5 \mathrm{mm} \ 4 0 0 \mathrm{V2Nac} & 4 \times 6 \mathrm{mm} \end{array} \quad \begin{array}{l l} ^ {2} (^ { }) \ ^ {2} (^ { }) \ ^ {2} (^ { }) \end{array} $$

(**) Raccordement par boîte de connexion murale

• Facteur de contemporanéité appliqué
• Un facteur de simultanéité peut s'appliquer à la charge totale de l'appareil seulement par du personnel qualifié.

230 V ac 1 2 3 4 5 ± N (L2)LPE

400 V 3N ac 1 2 3 4 5 ± L1 L2 L3 N PE

400 V 2N ac 1 2 3 4 5 ± L1 L2 N PE

Fig. 9.2

2 3 4 51 L1 N (L2) PE 230 V ac

2 3-4 51 L1 L2 L3 N PE 400 V 3N ac

2 3 4 5 1 L1 L2 N PE 400 V 2N ac

Fig. 9.3

Dear Customer,

Cheese soufflé 200°C

Potatoes soufflé 200°C

Roast veal 200°C

Spinach crepes 200°C
