Caractéristiques techniques	Moteur 160 cc, largeur de coupe 21 pouces, hauteur de coupe réglable de 1 à 4 pouces
Type de démarrage	Démarrage à tirage manuel
Capacité du réservoir	1,1 litre
Poids	Environ 30 kg
Utilisation	Idéale pour les jardins de taille moyenne, tonte de pelouses
Maintenance	Vérification régulière de l'huile, nettoyage du filtre à air, affûtage des lames
Sécurité	Utiliser des lunettes de protection, ne pas tondre sur sol humide, ne pas retirer le couvercle du moteur pendant le fonctionnement
Informations générales	Garantie de 2 ans, pièces de rechange disponibles, support client accessible

FOIRE AUX QUESTIONS - TB260 XP TROY-BILT

Comment démarrer la tondeuse TROY-BILT TB260 XP ?

Pour démarrer la tondeuse, assurez-vous que le réservoir est plein de carburant, tirez le câble de démarrage tout en maintenant la poignée de sécurité enfoncée, puis tirez rapidement sur la corde de démarrage.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que le câble de démarrage est en bon état et que la bougie d'allumage est propre. Si le problème persiste, consultez le manuel pour des instructions de dépannage supplémentaires.

Comment régler la hauteur de coupe de la tondeuse ?

Utilisez le levier de réglage de la hauteur de coupe situé près des roues pour ajuster la hauteur souhaitée. Assurez-vous de régler la hauteur avant de commencer à tondre.

Que faire si la tondeuse laisse des bandes non tondues ?

Cela peut être dû à une lame émoussée ou à une hauteur de coupe incorrecte. Vérifiez la lame et affûtez-la si nécessaire, et ajustez la hauteur de coupe pour une coupe uniforme.

Comment entretenir la lame de la tondeuse ?

Pour entretenir la lame, éteignez la tondeuse, soulevez-le et nettoyez la lame avec une brosse. Affûtez la lame au moins une fois par saison ou si elle est abîmée.

Quelle est la capacité du réservoir de carburant de la TROY-BILT TB260 XP ?

La tondeuse TROY-BILT TB260 XP a une capacité de réservoir de carburant de 0,95 litre.

Comment nettoyer la tondeuse après utilisation ?

Après utilisation, éteignez la tondeuse et laissez-la refroidir. Utilisez un tuyau d'arrosage pour rincer le dessous de la tondeuse et enlever l'herbe accumulée.

Comment stocker la tondeuse pour l'hiver ?

Pour stocker la tondeuse, videz le réservoir de carburant ou ajoutez un stabilisateur de carburant, nettoyez la lame, et rangez-la dans un endroit sec et abrité.

Que faire si la tondeuse vibre excessivement ?

Des vibrations excessives peuvent être causées par une lame déséquilibrée ou un moteur mal fixé. Vérifiez la lame pour des dommages et assurez-vous que toutes les vis sont bien serrées.

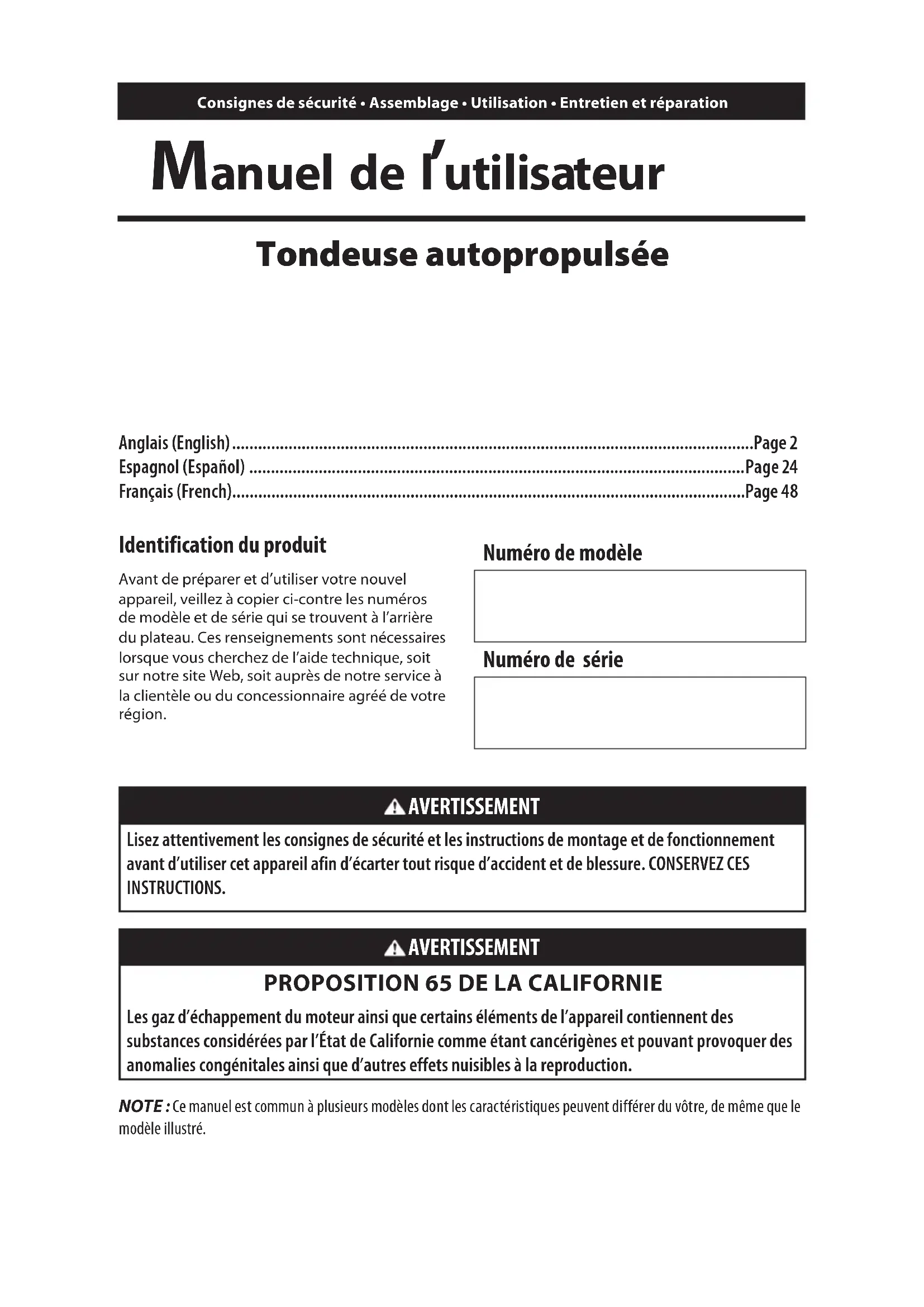

MODE D'EMPLOI TB260 XP TROY-BILT

Tondeuse autopropulsée

Anglais (English) Page 2

Espagnol (Español) Page 24

Identification du produit

Avant de préparer et d'utiliser votre nouvel appareil, veillez à copier ci-contre les numéros de modulo et de série qui se trouvent à l'arrière du plateau. Ces renseignements sont nécessaires lorsque vous cherchez de l'aide technique, soit sur notre site Web, soit auprès de notre service à la clientèle ou du concessionnaire/agréé de votre région.

Avertissement

Lisez attentivement les consignes de sécurité et les instructions de montage et de fonctionnement avant d'utiliser cet appareil afin d'écarter tout risque d'accident et de blessure. CONSERVEZ CES INSTRUCTIONS.

Proposition 65 de la californie

Les gaz d'échappement du moteur ainsi que certains éléments de l'appareil contiennent des substances considérées par l'État de Californie comme étant cancérigènes et pouvant provoquer des anomalies congénitales ainsi que d'autres effets nuisibles à la reproduction.

NOTE : Ce manuel est commun à plusieurs modèles dont les caractéristiques peuvent différer du vôtre, de même que le modèle illustré.

Consignes de sécurité importantes

Les consignes importantes sont précédées de ce symbole. Si vous ne les respectez pas, vous risquez de vous blesser grièvement ou de causer des dommages matériels. Veuillez lire et respecter toutes les instructions du présent manuel avant d'utiliser cet appareil afin d'écarter tout risque d'accident et de blessure.

Lorsque vous voyagez, ce symbole, RESPECTEZ L'AVERTISSEMENT!

DANGER

Cet appareil doit être utilisé conformément aux consignes de ce manuel. Comme pour tout type d'équipement motorisé, la négligence ou une erreur de la part de l'utilisateur peut provoquer des blessures nécessitant une amputation des doigts, des mains ou des pieds ou encore projeter des objets. Il est donc impératif de respecter scrupuleusement les consignes de sécurité enoncées.

Informations générales

1. Veuillez lire attentivement toutes les instructions indiquées sur l'appareil et dans les manuels avant d'utiliser ce dernier. Conservez ce manuel pour pouvoir le relire ou commander des pièces de rechange.
2. Familiarisez-vous avec les commandes et le fonctionnement de votre appareil avant de vous en servir.
3. L'âge minimum pour pouvoir utiliser cette tondeuse est de 14 ans. Si vous souhaitez permettre à des enfants de plus de 14 ans de tondre la pelouse, lisez d'abord les consignes de sécurité et d'utilisation avec eux, montrez-leur comment faire et exigez qu'un adulte soit présent en tout temps.
4. Ne confiez votre tondeuse qu'à des adultes responsables, qui savent s'en servir.
5. Rangez la tondeuse dans un endroit propre et sec. Ne l’entreposez pas près des matières corrosives comme les engrais.
6. Soyez prudent et faites preuve de bon sens en tout temps : ce manuel ne peut couvrir toutes les situations susceptibles de survenir lorsque vous utilisez votre tondeuse. Si vous avez besoin d'aide, communiquez avec notre service à la clientèle.
7. La durée de vie moyenne de votre tondeuse est de sept (7) ans d'après la Commission française pour la sécurité des produits de consommation de consommation des États-Unis (U. S. Consumer Products Safety Commission) et l'Agence française de protection de l'environnement (U. S. Environmental Protection Agency). À ce terme, faites impérativement vérifier les mécanismes et dispositifs de sécurité tous les ans par un centre de service/agréé. Vous risquez un accident grave voire mortel si vous ne le faites pas.

Avant d'utiliser le tracteur

1. Examinez soigneusement la pelouse avant de tondre. Ramassez les pierres, brindilles, fils, os, jouets et autres objets qui pourraient être projetés ou sur lesquels vous pourriez trébucher. Les objets projetés peuvent causer de graves blessures.
2. z à personne de s'approcher à moins de 23 mètres (75 pieds). Personne ne doit s'approcher de la zone de travail. Coupez le moteur dès que quelqu'un s'approche.
3. Ne dirigez jamais le coté où sont ejectés les débris d'herbe vers d'autres personnes.
4. Portez toujours des lunettes de sécurité pour travailler ou pour effectuer un réglage ou une réparation. Vos yeux sont particulièrement vulnérables aux projections.
5. Portez des chaussures robustes à semelles épaisses et des vêtements bien ajustés et évitez les bijoux. Portez de préférence des chaussures à embout d'acier ainsi que des vêtements longs.
6. Ne tondez jamais pieds nus ou en sandales.
7. Ne remplissez pas le réservoir à ras bord : l'essence se dilate en chauffant, alors laissez un espace d'environ un pouce (2,5cm) sous le col de remplissage.
8. Veillez à remettre correctement le bouchon du réservoir lorsque vous avez terminé.
9. N'utilisez que des pièces d'origine et accessoires homologues. Si vous ajoutez un accessoire, lisez bien son manuel d'utilisation.

Utilisation

1. Statistiquement, les utilisateurs de tondeuses de 65 ans ou plus sont plus susceptibles d'avoir un accident avec leur tondeuse. Par conséquent, nous vous recommandons de bien évaluer votre aptitude à utiliser cet appareil sans vous mettre en danger ni risquer de blesser d'autres personnes.
2. Beaucoup de blessures surviennent lorsque l'utilisateur, en glissant ou en trébuchant, renverse la tondeuse qui lui passe sur le pied. Ne vous retenez pas à la tondeuse si vous tombez ; relâchez immédiatement la poignée.
3. Ne tirez jamais la tondeuse vers vous lorsque vous tondez la pelouse. Si vous devez recycler la tondeuse, regardez vers le sol et derrière vous. Suivez les étapes ci-dessous:

a. Éloignez-vous de la tondeuse jusqu'à ce que vous puissiez complètement tendre les bras. b. Assurez-vous d'être en équilibre et d'avoir une bonne prise au sol. c. Faites reculer la tondeuse lentement en prenant soin de garder une distance d'une demi-longueur de bras entre l'appareil et vous. d. Répétez ces étapes au besoin.

Consignes de sécurité importantes

1. N'embrayez pas la commande d'entraînement (si votre modèle en possède une) lorsque vous démarrez le moteur.
2. La commande de la lame est un dispositif de sécurité. Ne modifiez pas ce dispositif, car cela peut compromettre le fonctionnement de l'appareil et entraîner de graves blessures. Cette commande doit se déplacer facilement dans les deux directions et revenir automatiquement à la position désengagée une fois relâchée. La lame de coupe continue à tourner pendant quelques secondes après que la commande de la lame ait été relâchée. Assurez-vous que la lame est complètement arrêtée avant d'effectuer un réglage ou une réparation.
3. Si l'appareil commence à vibrer de façon anormale, arrêtez immédiatement le moteur et recherchez la cause. Les vibrations sont généralement signe de problèmes.
4. N'utilisez jamais la tondeuse si le couvercle d'éjection, le sac à herbe, la commande de la lame et tout autre dispositif de sécurité ne sont pas installés. N'utilisez jamais la tondeuse si les dispositifs de sécurité sont endommagés afin d'écarter tout risque d'accident et de blessure.
5. Pour démarrer le moteur, tirez lentement la poignée du lanceur à rappel jusqu'à ce que vous sentiez une légère résistance, puis tirez rapidement la poignée. La rétraction rapide de la corde de démarriage risque de tirer votre main et votre bras vers le moteur plus vite qu'il n'est possible de relâcher la poignée. Ceci peut causer de graves blessures (fracture d'os, contusion, entorse, etc.).
6. N'approchez pas les pieds ou les mains ni des lames, ni du dessous du plateau de coupe : vous pourriez vous blesser grièvement, au point de devoir subir une amputation.
7. Faites attention aux trous, ornières, bosses, roches et autres objets. Faites aussi attention aux terrains accidentés ou aux objets non visibles, vous pouvez glisser ou tomber. L'herbe haute peut cacher des obstacles.
8. Cet appareil est conçu pour une utilisation non-professionnelle. Il peut tondre un gazon de 17,5 cm (7 pouces) de haut au maximum. Il n'est pas fait pour tondre les hautes herbes (par ex. dans un pré) ou pour déchiqueter des tas de feuilles mortes.
9. Calculez votre trajectoire de façon à éviter de projeter les brins coupés vers la rue, le trottoir, les passants, etc. ATTENTION, les débris peuvent rebondir sur les murs ou autres obstacles et vous atteindre.
10. Arrêtez le moteur et attendez que la lame soit immobilisée avant de retirer le sac à herbe ou de déboucher la goulotte. La lame de coupe continue à tourner pendant quelques secondes après que la commande de la lame ait été relâchée. Assurez-vous que la lame est complètement arrêtée avant d'effectuer un réglage ou une réparation.
11. Il est dangereux d'utiliser cet appareil sans son déflecteur d'éjection ou son bouchon de déchiquetage, ou avec un déflecteur ou un bouchon de déchiquetage endommagé.
12. N'utilise jamais la tondeuse si le couvercle d'éjection, le sac à herbe ou le bouchon de déchiquetage ne sont pas bien installés.
13. Debrayez les lames des que vous cessez de tondre et avant de vous engager sur le trottoir, sur la route ou sur du gravier.
14. Tondez en plein jour ou avec un éclairage artificiel ajustat.
15. N'utilisez pas cette tondeuse lorsque vous êtes sous l'empire de la boisson ou d'un médicament.
16. Ne touchez pas le silencieux et le moteur, car ils deviennent chauds et pourraient vous brûler. Laissez le moteur refroidir pendant au moins cinq minutes avant d'effectuer un réglage ou une réparation.
17. Ne laissez jamais le moteur tourner dans un lieu fermé ou mal aéré en raison de la présence de monoxyde de carbone, un gaz inodore très dangereux dans les gaz d'échappement.

Precautions relatives aux enfants

1. Redoublez de vigilance si vous avez des enfants. Ces derniers aiment bouger, peuvent se déplacer à tout moment à votre insu et sont souvent attirés par les appareils de jardin sans se rendre compte du danger, ce qui peut provoquer de très graves accidents.
2. Les enfants doivent être sous la surveillance d'un adulte autre que l'utilisateur de l'appareil et ne doit pas s'approcher de la zone de travail. Coupez le moteur dès que quelqu'un s'approche.
3. Restez vigilant et arrêtez la tondeuse dès qu'un enfant s'approche de la zone de travail.
4. L'âge minimum pour pouvoir utiliser cette tondeuse est de 14 ans. Si vous souhaitez permettre à vos enfants de plus de 14 ans de tondre la pelouse, lisez d'abord les consignes de sécurité et d'utilisation avec eux, montrez-leur comment faire et exigez qu'un adulte soit présent en tout temps.
5. Cette tondeuse est un appareil de précision motorisé et non un jouet. Soyez très prudent en toutes circonstances. Cet appareil a été conçu pour tondre du gazon. Ne l'utilisez pas à d'autres fins.
6. Soyez particulièrement vigilant à l'approche de virages masqués, portails, buissons, arbres etc. desquels les enfants peuvent surgir d'un coup.
7. Ne laissez pas les enfants s'approcher du moteur en marche ou encore chaud ou du silencieux car ils risquent de se brûler.
8. Après avoir arrêté le moteur, retirez la clé de démarcation (s'il y en a une) et gardez-la dans un lieu sûr, hors de la portée des enfants.

Utilisation sur une PENTE

1. Le risque de glisser et de renverser l'appareil dans une pente est beaucoup plus élevé que sur terrain plat et les blessures qui en résultent peuvent être très graves, voire mortelles. Vous devez donc redoubler de vigilance même dans les pentes douces. Ne vous engagez pas sur une pente si vous ne vous sentez pas à l'aise.
2. Par mesure de sécurité, mesurez toute pente à tondre avec l'inclinomètre de ce manuel avant de vous y engager avec la tondeuse. Utilisez aussi un dispositif de mesure pour déterminer la pente à tondre avant d'utiliser l'appareil. Vous pouvez aussi utiliser les applications pour téléphone pour mesurer les pentes. Évitez impérativement les pentes dont l'inclinaison est supérieure à (25%) car les risques d'accident grave y sont très élevés.
3. Ne tondez pas sur des pentes avec une inclinaison supérieure à (25%).

Consignes de sécurité importantes

1. Travaillez perpendiculaire à la pente, et non dans le sens de la pente.
2. Tournez toujours vers le haut de la pente, la tondeuse peut accélérer lorsque vous effectuez un virage en descendant la pente. Vous devez toujours avoir le contrôle de l'appareil.
3. Ne tondez pas si la pelouse est mouillée. La traction réduite peut causer un glissement et une perte de contrôle.
4. N'utilisez pas la tondeuse si sa traction, sa stabilité ou sa conduite sont remises en question. Veillez à conserver votre équilibre. Une chute peut entraîner de graves blessures. Si vous perdez l'équilibre, relâchez immédiatement la commande de la lame ; la lame s'arrête en moins de trois secondes.
5. Ne vous approchez pas à moins d'un mètre (3 pieds) des rebords surélevés, des fossés, des remblais ou des rives. Vous risquez d'y tomber.

1. Faites très attention lorsque vous manipulez de l'essence. Ce liquide est extrêmement inflammable et dégage des vapeurs explosives. Une simple éclaboussure sur la peau ou les vêtements peut s'enflammer et causer de graves brûlures. Nettoyez immédiatement toute éclaboussure sur la peau et changez de vêtements.
2. Éteignez cigares, cigarettes, pipes et tout autre objet susceptible de s'enflammer.
3. N'utilisez que des bidons d'essence homologués et certifiés par l'Agence française de protection de l'environnement (EPA), par le Bureau californien des ressources en air (CARB) ou par l'OSHA (Occupational Safety and Health Administration).
4. N'ouvrez pas le réservoir si le moteur est allumé ou encore chaud. Laissez le moteur refroidir pendant au moins cinq minutes avant de faire le plein.
5. Ne faites jamais le plein à l'intérieur.
6. N’entreposez jamais l’appareil ou les bidons d’essence à proximité d’une flamme nue, d’étincelles ou d’une veilleuse (chauffe-eau, radiateur, séchoir, appareils fonctionnant au gaz).
7. En cas de débordement, essuyez l'essence sur le moteur et sur l'appareil. Essuyez les éclaboussures d'essence et d'huile et éliminez les débris souillés. Puis changez l'appareil de place et attendez cinq minutes avant de redémarrer le moteur.
8. Pour limiter les risques d'incendie, retirez les brins d'herbe, feuilles et autres débris accumulés sur le moteur. Suivez les instructions de la section Révision et entretien pour nettoyer votre tondeuse.
9. Ne remplissez pas le réservoir à ras bord : laissez un espace d'environ 2,5 cm (1 pouce) sous le col de remplissage du réservoir pour permettre l'expansion de l'essence.
10. Veillez à remettre correctement le bouchon du réservoir lorsque vous avez terminé.
11. Laissez refroidir l'appareil pendant au moins cinq minutes avant de le ranger ou de faire le plein.
12. Ne replissez jamais les bidons à l'intérieur d'un vé éhicule pour les replir.
13. Déchargez l'appareil et faites le plein par terre dans la mesure du possible. Si cela n'est pas possible, faites le plein avec un bidon plutil que directement du pistolet distributeur.
14. Posez le pistolet du distributeur sur le rebord du réservoir ou du bidon pour faire le plein et ne le bloquez pas en position ouverte.

Entretien

1. Gardez la tondeuse en bon état de fonctionnement. Remplacez les pièces usées ou endommagées.
2. Un accident grave ou fatal peut résulter d'une modification du moteur, quelle qu'elle soit. Toute modification apportée au régulateur de vitesse peut provoquer l'emballage du moteur et accélérer dangereusement sa vitesse en état de marche. Ne modifiez jamais cet élément. Ne modifiez pas le réglage du régulateur de vitesse et ne faites pas tourner le moteur à une vitesse excessive. Le régulateur maintient le moteur au meilleur régime.
3. Les lames sont très tranchantes et doivent être manipulées prudemment. Enveloppez-les dans un chiffon ou portez des gants.
4. Avant de nettoyer, de réparer ou d'examiner l'appareil, vérifie que toutes les pièces mobiles, y compris la lame, sont immobilisées. Débranchez le fil de bougie et mettez-le à la masse contre le moteur pour empêcher ce dernier de démarrer.
5. Les lames doivent s'immobiliser en trois (3) secondes lorsque vous les débrayez. Si ce n'est pas le cas, confiez votre appareil à un concessionnaire/agréé pour y remédier. Vérifiez régulièrement leur bon fonctionnement selon les instructions de la section Révision et entretien.
6. Surveillez également le système de verrouillage de sécurité, dont le fonctionnement est précisé plus loin dans ce manuel. Si ce système ne fonctionne plus correctement, faites-le réparer par un concessionnaire.
7. Ne modifiez jamais la commande de la lame et les autres dispositifs de sécurité. Vérifiez régulièrement leur bon fonctionnement selon les instructions de la section Révision et entretien.
8. Vérifiez le serrage des lames et des boulons de montage du moteur selon les instructions de la section Révision et entretien. Pensez à vérifier l'état des lames. Si elles sont émoussées, tordues ou fissurées, remplacez-les par des lames d'origine.
9. Attention, pour obtenir le meilleur de votre tondeuse et éviter les accidents dus à des pièces non conformes aux spécifications du fabricant, utilisez des pièces d'origine.
10. Assurez-vous régulièrement que tous les écrous, boulons et vis sont bien serrés et en bon état selon les instructions de la section Révision et entretien.

Consignes de sécurité importantes

1. Si vous heurtez un objet, arrêtez immédiatement le moteur, débranchez le fil de bougie et mettez-le à la masse contre le moteur. Vérifiez l'état de la tondeuse et ne redémarrez pas si elle est endommagée.
2. Arrêtez impérativement le moteur avant d'effectuer un réglage ou une réparation.
3. Quand le sac à herbe ou le couvercle d’éjection sont usés ou cassés, les lames peuvent se trouver exposées, ce qui est dangereux et augmente le risque de blessures à cause de projections. Par mesure de sécurité, vérifie souvent ces éléments. Si nécessaire, utilisez des pièces d’origine pour les remplacer. « Attention, pour obtenir le meilleur de votre tondeuse et éviter les accidents dus à des pièces non conformes aux spécifications du fabricant, utilisez des pièces d’origine. »
4. Les avertissements figurant sur vos équipements doivent toujours être lisibles. Remplacez-les si ce n'est plus le cas.
5. Respectez la législation sur l'élimination des déchets liquides (essence, huile, etc.) afin de préserver l'environnement.

Avis concernant les émissions

Les moteurs certifiés conformes aux normes d'émission de la Californie et de l'Agence américaine de protection de l'environnement (EPA) pour équipements hors route (Small Off Road Equipment) sont conçus pour fonctionner à l'essence ordinaire sans plomb et peuvent être dotés des dispositifs antipollution suivants : modification du moteur (EM) et convertisseur catalytique à trois voies (TWC).

Certains modèles sont équipés de conduites et réservoirs à permutation faible pour limiter les émissions par évaporation. En Californie, certains modèles sont équipés d'un réservoir à charbon actif. Veuillez communiquer avec notre service de soutien technique pour tout renseignement concernant le contrôle des émissions par évaporation de votre modèle.

Avertissement

Cet appareil est équipé d'un moteur à combustion interne. Le pot d'échappement doit obligatoirement être équipé d'un pare-étincelles conforme à la législation provinciale et locale (le cas échéant) pour pouvoir être utilisé sur un terrain boisé non entretenu, broussailleux ou herbeux ou en bordure d'un tel terrain.

L'utilisateur doit maintenir le bon fonctionnement du pare-étincelles, le cas échéant. Dans l'état de la Californie, la loi (article 4442, « California Public Resources Code ») exige l'utilisation d'un pare-étincelles. Il est possible que d'autres États aient des lois similaires. Les lois fédérales sont en vigueur sur les terres fédérales.

Vous pouvez vous procurer un pare-étincelles pour le silencieux auprès d'un centre de service agréé ou en contactant le service à la clientèle (MTD Products Limited, C. P. 1386 Kitchener, Ontario. N2G 4J1).

Avertissement

Le risque de glisser et de renverser l'appareil dans une pente est beaucoup plus élevé que sur terrain plat et les blessures qui en résultent peuvent être très graves, voir mortelles. Vous devez donc redoubler de vigilance même dans les pentes douces. Ne vous engagez pas sur une pente si vous ne vous sentez pas à l'aise. Ne tondez pas sur des pentes avec une inclinaison supérieure à (25%). Travaillez perpendiculairement à la pente, et non dans le sens de la pente.

Procédez comme suit pour vérifier l'inclinaison :

1. Allez à la dernière page et pliez-la en suivant la ligne pointillée.
2. Cherchez un objet vertical sur la pente ou à l'arrière (un poteau, un bâtiment, une clôture, un arbre, etc.).
3. Alignez un côté de l'inclinomètre avec cet objet.
4. Réglez l'inclinomètre vers le haut ou vers le bas jusqu'à ce que le coin gauche touche la pente.
5. S'il y a un écart sous l'inclinomètre, la pente est trop raide pour une utilisation sans danger.

Vous trouvez ci-dessous les symboles de sécurité qui peuvent se trouver sur votre appareil. Veuillez lire attentivement toutes les instructions inscrites sur ce dernier avant de l’assembler et de l’utiliser.

Symboles Description
	AVENTISSEMENT - LIsez LE(S) MANUEL(S) DE L'UTILISATEUR Veuillez dire toutes les consignes de sécurité et toutes les instructions de ce manuel avant d'utiliser l'appareil afin d'éçarter tout risque d'accident et de blessure. Conserveze ce manuel en lieu sûr pour pouvoir le consulter ultérieurement et pour pouvoir commander des pièces de rechange.
	DANGER - RISQUE D'AMPUTATION N'approche pas les pieds ou les mains ni des lames, ni du dessous du plateau de coupe : vous pourriez vous blesser grièvement, au point de devoir subir une amputation.
	DANGER - RISQUE D'ÉCRASEMENT OU DE LAME TRANCHANTE N'utilise pas l'appareil si des personnes, surtout des enfants, se trouvent à proximité. Pour éviter tout contact avec les lames et toute blessure causée par une projection, demeurez toujours derrière l'appareil en marche et ne permettez à personne de s'approcher à moins de 23 mètres (75 pieds). Personne ne doit s'approcher de la zone de travail. Coupelez moteur dès que qu'enqu'un s'approche.
	DANGER - RISQUE D'OBJETS PROJÉS Ne permettez à personne de s'approcher à moins de 23 mètres (75 pieds) de l'appareil en marche. Ramassez les pierres, brindilles, fils, os, jouets et autres objets qui pouraient être projétés ou sur lesquels vous pourriez trébucher. Il est dangereux d'utiliser cette tondeuse sans son déflecteur d'éjection ou sans son sac à herbe.
MAX 15°	DANGER - RISQUE DE TOMBER ET DE GLISSER Le risque de glisser et de renverser l'appareil dans une pente est beaucoup plus élevé que sur terrain plat et les blessures qui en résultat peuvent être très graves, voire mortelles. Vous doivent donc redoubler de vigilance même dans les pentes douces. Ne vous engage pas sur une pente si vous ne vous sentez pas à l'aise. Ne tondez pas sur des pentes avec une inclinaison supérieure à 15° (25%). Travailliez perpendiculairement à la pente, et non dans le sens de la pente.
	AVENTISSEMENT - ESSENCE, PRODUIT INFLAMMABLE Laissez le moteur refroidir pendant au moins cinq minutes avant de faire le plein.
	AVENTISSEMENT - RISQUE DE BRULURE Ne touche pas le silencieux et le moteur, car ils deviennent chauds et pouraient vous brûler. Laissez le moteur refroidir pendant cinq minutes avant d'effectuer un réglage ou de remiser l'appareil.

IMPORTANT: Cette tondeuse est livrée sans essence et sans huile. Après avoir assemblé l'appareil, faites le plein d'essence et d'huile selon les instructions de la notice d'utilisation du moteur fournie.

NOTE: Dans ce manuel, les mentions de droite et de gauche s'entendent à partir du poste de commande.

Ouverture de la boite

1. Coupe les coins de la boite de haut en bas.
2. Retirez tous les éléments :
3. Sac à herbe (si présent) Huile à moteur
4. Enlevez le matériel d'emballage.

Retrait de la tondeuse de la boite

1. Levez l'arrière de la tondeuse et détachez-la du carton et poussez-la hors de la boîte.
2. Assurez-vous de retirer toutes les pièces de la boîte.
3. Enlevez le matériel d'emballage qui se trouve entre la partie supérieure et la partie inférieure du guidon.

Assemblage

Procédez comme suit pour assembler la tondeuse :

• Assemblage du guidon
• Guidon: voir page 54.
• Guidon repliable: voir page 55.
• Guidon rabattable (rangement vertical) : voir page 56.
• Installation de la corde de démarrage
• Installation du sac à herbe (sur certains modèles seulement)
• Installation du déflecteur d'éjection latérale ou du souffleur latéral (sur certains modèles seulement)

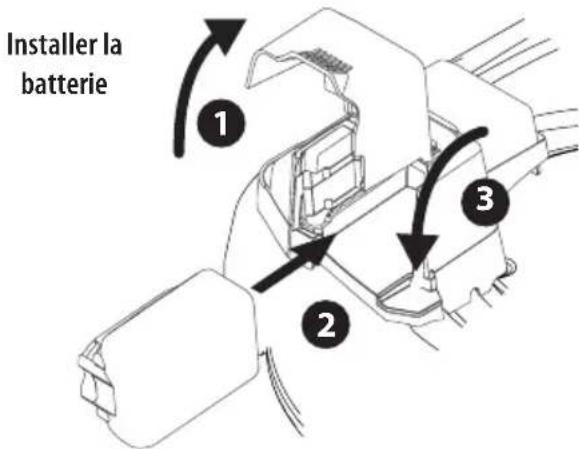

• Démarreur électrique (sur certains modèles seulement)

NOTE: Au besoin, réferez-vous aux instructions du chapitre Réglages après avoir assemblé la tondeuse.

GUIDON

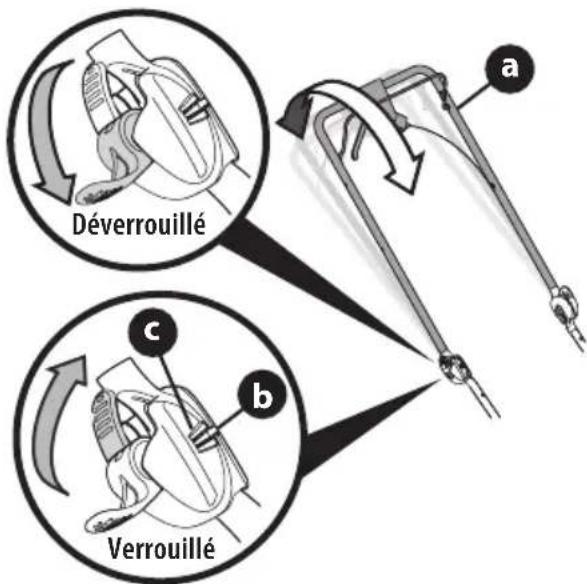

1. Retirez les boutons étoile ou les écrous papillon (a) et les boulons de carrosserie (b) du guidon. Passez à l'étape 2 si le guidon est doté de loquets (c). Voir Figure 1.

NOTE: Les loquets sont placés à la position déverrouillée aux fins d'expédition.

Figure 1

1. Retirez les boulons à oreilles (d) des supports du guidon. Voir Figure 2.
2. Assurez-vous que la tondeuse est stable, puis relevez la partie supérieure (e). Voir Figure 2. Veillez à ne pas pincer le câble de commande de la lame lorsque vous relevez le guidon.

Figure 2

1. Tirez le guidon (e) vers le haut jusqu'à ce que les trous (f) de la partie inférieure (voir l'encadré de la Figure 3) s'alignent avec les trous (g) des supports du guidon. Voir Figure 3.

NOTE: Veillez à ne pas faire sortir le guidon des supports lorsque vous le tirez vers le haut.

Figure 3

1. Replacez les boutons étoile ou les écrous papillon (a) et les boulons de carrosserie (b) retirés à l'étape 2 dans les trous de la partie inférieure du guidon ou placez les loquets (c) dans la position de verrouillage. Voir Figure 4.

Figure 4

IMPORTANT: Lorsque vous placez le loquet (c) en position de verrouillage, assurez-vous que l'indicateur (b) est aligné avec une des trois positions (i). Voir Figure 5.

Figure 5

1. Insérez les boulons à oreilles (d), réunis à l'étape 4, dans les supports du guidon et dans la partie inférieure. Voir Figure 4. Serrez bien les boulons pour fixer le guidon.

GUIDON repliable

1. Retirez les boutons étoile ou les écrous papillon (a) et les boulons de carrosserie (b) du guidon. Passez à l'étape 2 si le guidon est doté de loquets (c). Voir Figure 6.

NOTE: Les loquets sont placés à la position déverrouillée aux fins d'expédition.

Ne desserrez pas et ne retirez pas les boulons.

Figure 6

1. Retirez les boulons à oreilles (d) des supports du guidon. Voir Figure 6.
2. Assurez-vous que la tondeuse est stable, relevez le guidon et dépliez la partie supérieure. Voir Figure 7. La partie inférieure doit être bien fixée dans les supports. Veillez à ne pas pincer le cable de commande de la lame ou le cable d'entrainment lorsque vous relevez le guidon.

Figure 7

1. Replacez les boutons étoile ou les écrous papillon (a) et les boulons de carrosserie (b) retirés à l'étape 2 dans les trous de la partie inférieure du guidon ou placez les loquets (c) dans la position de verrouillage. Voir Figure 8.

Figure 8

IMPORTANT: Lorsque vous placez le loquet (c) en position de verrouillage, assurez-vous que l'indicateur (e) est aligné avec une des trois positions (f). Voir Figure 9.

Figure 9

1. Retenez la partie inférieure aux supports du guidon avec les boulons à oreilles (d) retirés à l'objet 2. Voir Figure 8. Serrez bien les boulons pour fixer le guidon.

GUIDON rabattable (rangement vertical)

1. Retirez les quatre boulons de carrosserie et les écrous de la partie inférieure. Voir Figure 10.

Figure 10

1. Abaissez les deux loquets pour les déverrouiller. Voir l'encadré de la Figure 11.
2. Assurez-vous que les parties inférieures du guidon pointent vers l'avant de la tondeuse.

Figure 11

1. Utilisez les quatre boulons de carrosserie et les écrous retirés à l'étape 1 pour fixer les deux parties du guidon. Serrez-les bien pour fixer le guidon. Voir Figure 12.

Figure 12

1. Assurez-vous que la tondeuse est stable, puis relevez la partie supérieure (a). Voir Figure 13. Veillez à ne pas pincer le cable de commande de la lame ou le cable d'entraînement lorsque vous relevez le guidon.
2. Lorsque vous relevez la partie supérieure du guidon, assurez-vous que l'indicateur (b) est aligné avec une des trois positions (c). Voir Figure 13.
3. Relevez les deux loquets pour les verrouiller. Voir Figure 13.
4. Vérifiez que toute la quincaillerie est bien serrée.

Figure 13

Installation de la corde de démarrage

NOTE: Le guide-cable est fixé sur le côté droit de la partie supérieure du guidon. Desserrez l'écrou papillon retenant le guide-cable. Voir Figure 14.

NOTE: Tondeuses portant la mention « rangement vertical » ; La bague d'arrêt placée sur la corde l'empêche d'être tirée vers le lanceur à rappel. Ne retirez pas cette bague.

1. Serrez la commande de la lame contre la partie supérieure du guidon.
2. Tirez lentement la poignée de la corde de démarrage placée sur le moteur, puis placez la corde dans le guide-cable.
3. Serrez l'écrou papillon du guide-cable.

Figure 14

NOTE: Sur certains modèles, il faut fixer la commande de la lame et les câbles d'entraînement à la partie inférieure du guidon avec les attaches de câble fournies. Voir Figure 15.

IMPORTANT: Laissez suffisamment de mou dans la partie supérieure des câbles afin de réduire l'usure et permettre le bon fonctionnement de l'appareil.

Figure 15

Installation du sac à herbe (le cas échéant)

1. Procédez comme suit pour assembler le sac à herbe. Voir Figure 16.

NOTE: Avant d'assembler le sac à herbe, assurez-vous que l'étiquette d'avertissement du sac se trouve à l'extérieur.

a. Vérifiez que le côté en plastique noir du sac se trouve en bas, puis installez le sac sur son support.

b. Rabattez le rebord en plastique (a) du sac à herbe sur les crochets du support (b).

Figure 16

1. Suivez les étapes ci-dessous pour installer le sac à herbe sur la tondeuse (Figure 17):

a. Soulevez le couvercle d'éjection arrière (a). b. Retirez le bouchon de déchiquetage (b) (sur certains modèles seulement). c. Placez le support du sac sur les crochets de la poignée (c). Abaissez le couvercle d'éjection pour qu'il repose sur le sac à herbe.

NOTE: Pour retirer le sac à herbe, relevez le couvercle d'éjection. Soulevez le sac et retirez-le des crochets de la poignée. Replacez le bouchon de déchiquetage, le cas échéant. Abaissez le couvercle d'éjection pour couvrir l'ouverture.

Figure 17

Installation du déflecteur d'éjection latérale ou du souffleur lésal (le cas échéant)

La tondeuse est livrée avec le bouchon de déchiquetage installé. Pour utiliser la tondeuse avec le déflecteur d'éjection ou le souffleur lésalral, retirez le sac à herbe de la tondeuse, installez le bouchon de déchiquetage (le cas échéant) et abaissez le couvercle d'éjection arrêté.

1. Relevez le bouchon de déchiquetage. Voir Figure 18.
2. Faites glisser les deux crochets du déflecteur d’éjection (a) ou le souffleur latéral (b) sous l’axe de charnière du bouchon de déchiquetage. Abaissez le bouchon de déchiquetage.

IMPORTANT: Ne retirez en aucun cas le bouchon de déchiquetage.

Figure 18

NOTE: Certains déflecteurs d'éjection latéraux sont dotés d'une attache qui permet de les retenir au guidon. Si tel est le cas, le déflecteur d'éjection peut être fixé au guidon même lorsqu'il n'est pas utilisé. Voir Figure 19.

Figure 19

Démarrage électrique (le cas échéant)

NOTE: Les tondeuses à démarrage électrique sont dotées d'une batterie au plomb dans un boîtier (voir Boitier de batterie du démarreur électrique) ou d'une batterie au lithium-ion (voir Installation/retrait de la batterie).

Boitier de batterie du demarreur electrique (le cas écheant)

NOTE: Retirez l'attache de câble (a) du boîtier de la batterie. Cette attache est utilisée à des fins d'expédition. Voir Figure 20.

Figure 20

Installation/retrait de la batterie (le cas échéant)

NOTE: Avant la première utilisation, effectuez une charge complète de la batterie pour une performance et une durée de vie optimales de la batterie.

Avertissement

Lisez attentivement les avertissements, instructions et mises en garde concernant la batterie, le chargeur et le produit. Le non-respect de ces avertissements et instructions pourrait entraîner des chocs électriques, des blessures graves ou des incendies.

IMPORTANT: Consultez le manuel d'utilisation du chargeur pour les instructions concernant la recharge, l'entretien et le recyclage de la batterie.

Installation de la batterie (figure 21)

1. Relevez le couvercle du boîtier de la batterie.
2. Placez la batterie sur le boîtier. Vous entendez un déclic lorsque la batterie est bien branchée.
3. Fermez le couvercle du boîtier.

Retrait de la batterie (figure 21)

1. Relevez le couvercle du boîtier de la batterie.
2. Appuyez sur le loquet de verrouillage de la batterie.
3. Retirez la batterie.
4. Fermez le couvercle du boîtier.

Retirer la batterie Figure 21

Réglage de la hauteur de coupe

Il y a trois façons de régler la hauteur de coupe. Consultez la section qui se rapporte à votre modèle de tondeuse.

Un LEVIER

Un levier de réglage se trouve sur la roue arrière gauche. Voir Figure 22.

1. Tirez le levier de réglage de la hauteur de coupe vers la roue. Faites attention, la tondeuse risque de basculer lorsque vous déplacez le levier vers l'extérieur.
2. Placez le levier à la position désirée.
3. Relâchez le levier de réglage.

Figure 22

Tondeuses à traction avant : un levier se trouve sur la roue avant droite et l'autre sur la roue arrière droite.

Tondeuses à traction arrière : un levier se trouve sur la roue avant gauche et l'autre sur la roue arrière gauche.

NOTE: Le modèle à traction avant est illustré à la Figure 23.

NOTE: Pour régler la hauteur de coupe de certains modèles, vous ne devez déplacer les leviers de réglage dans le sens opposé.

1. Tirez le levier de réglage de la hauteur de coupe vers la roue. Faites attention, la tondeuse risque de basculer lorsque vous déplacez le levier vers l'extérieur.
2. Placez le levier à la position desired.
3. Relâchez le levier de réglage.

IMPORTANT: Toutes les roues doivent être régées à la même hauteur de coupe. Si le terrain est accidenté, regllez les roues à une plus haute position pour que l'herbe ne soit pas coupée trop court.

Figure 23

Réglage des ROUES arrêtrées / ROUES pivotantes

NOTE: Le levier de réglage des roues arrière est situé sur la roue arrière gauche. Voir Figure 24.

1. Tirez le levier de réglage vers l'extérieur en l'éloignant de la tondeuse.
2. Déplacez le levier vers l'avant ou vers l'arrière à la position de coupe désirée.
3. Déplacez le levier vers le plateau de coupe.

NOTE: La hauteur des roues avant est déterminée par la position du boulon sur chaque fourche (Figure 24).

1. Retirez l'écrou papillon (a) du boulon de l'essieu (b). Retirez le boulon de l'essieu de la fourche de la roue. Sélectionnez la hauteur de coupe désirée.
2. Insérez le boulon de l'essieu dans le trou carré désiré de la fourche, puis fixez-le avec l'écrou papillon retiré à l'étape 1

IMPORTANT: Toutes les roues doivent être réglées à la même hauteur de coupe. Si le terrain est accidenté,调节轮子以更高位置进行修剪，以防止草坪被割得太低。 请注意，最后部分的翻译似乎偏离了原文语言（法语），根据规则，我应仅提供法语文本的纠正版本。因此，正确的纠正应为： IMPORTANT: Toutes les roues doivent être réglées à la même hauteur de coupe. Si le terrain est accidenté, régalez les roues à une plus haute position pour empêcher le dégazonnage de la pelouse.

1. Les roues pivotantes peuvent se déplacer librement ou être verrouillées en position de marche en ligne droite. Voir Figure 24.

a. Tirez les goupilles de verrouillage vers le haut. a. Placez les goupilles de verrouillage dans les trous plus larges pour verrouiller les roues pivotantes. Placez-les dans les trous plus petits pour que les roues se déplacent librement.

Figure 24

Angle d'inclinaison du guidon (le cas échéant)

Pour plus de confort, ajustez l'angle du guidon. Suivez les instructions qui s'appliquent:

GUIDON et GUIDON repliable

1. Retirez les écrous papillon et les boulons de carrosserie du guidon. Voir Figure 25.
2. Ajustez le guidon dans une des trois positions. Voir l'encadré de la Figure 25.
3. Fixez le guidon avec les écrous papillon et les boulons de carrosserie retirés à l'étape 1.

Figure 25

GUIDON avec LOQUET ou GUIDON rabattable

NOTE: Référez-vous à la Figure 26 pour le guidon avec loquet et à la Figure 27 pour le guidon rabattable.

1. Abaissez les deux loquets pour les déverrouiller. Voir l'encadré.
2. Placez la partie supérieure (a) du guidon dans la position la plus appropriée (b) en vous assurant que l'indicateur (c) est aligné.
3. Relevez les deux loquets pour les verrouiller. Voir l'encadré.

Figure 26 Figure 27

Utilisation

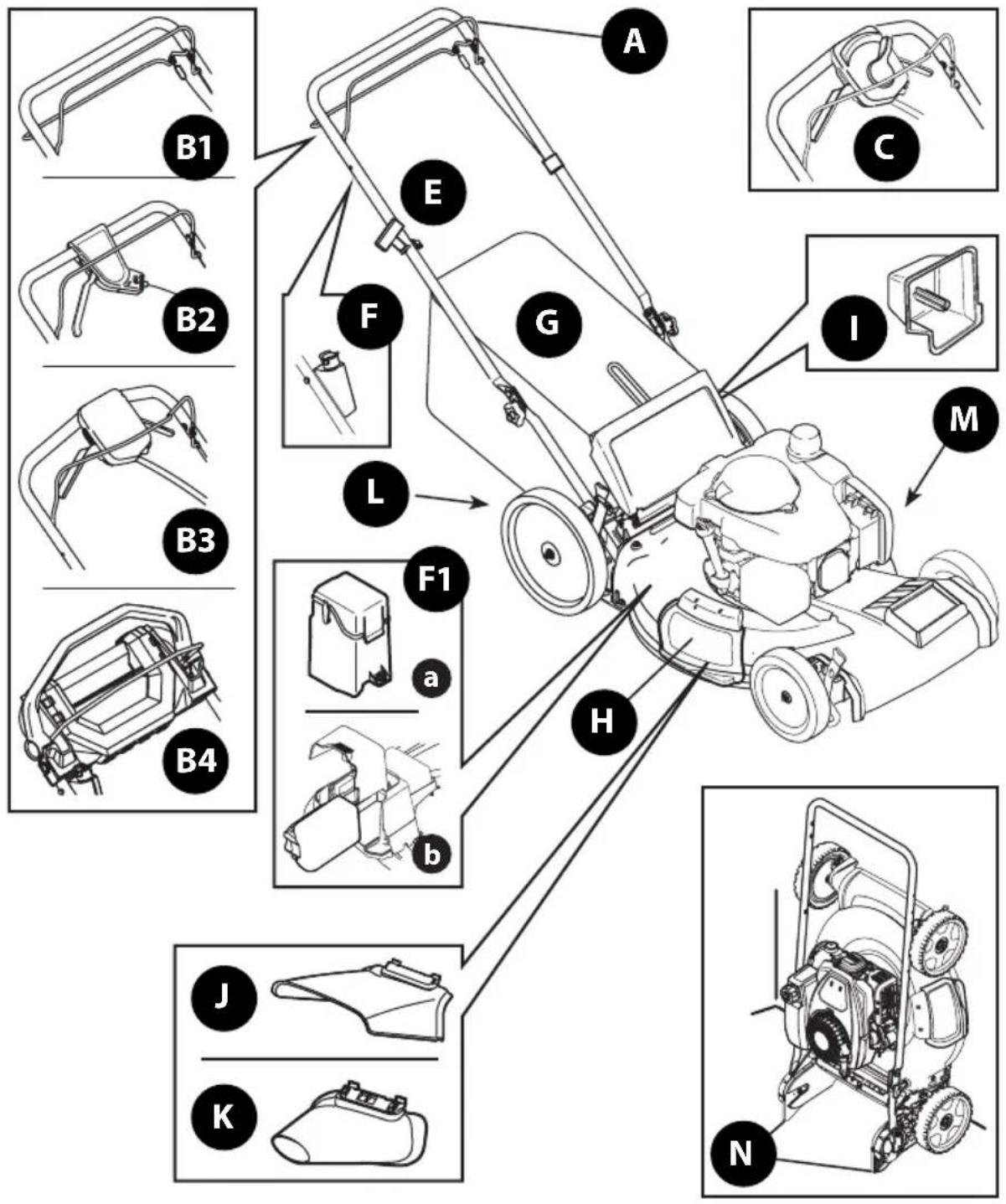

Figure 28

A. commande de la LAME

La commande de lame est fixée sur la partie supérieure du guidon de la tondeuse. Serrez la commande de la lame contre le guidon pour faire fonctionner la tondeuse. Relâchez la commande de la lame pour arrêter le moteur.

Avertissement

La commande de la lame est un dispositif de sécurité. Ne la modifiez pas.

B. commande d'entrajinement

Il y a quatre façons de régler la commande d'entrainement, selon le modèle.

1. Commande d'entrainement : la commande d'entrainement se trouve sous ement. Relâchez la commande pour arrêter la tondeuse.
2. Commande d'entrainement à un levier : la commande d'entrainement à un levier est située sur ement. Relâchez la commande pour faire ralentir ou arrêter la tondeuse.
3. Commande d'entrainement à deux leviers : la commande d'entrainement à deux leviers est située sur la poignée supérieure et sert à engager les roues. Serrez un levier ou les deux leviers contre la partie supérieure de la poignée pour faire avancer la tondeuse. Relâchez le(s) levier(s) pour la faire ralentir ou arrêter.
4. Commande d'entraînement supérieure : la commande d'entraînement est située sur la partie supérieure de la poignée et sert à engager les roues. Poussez la commande d'entraînement vers l'avant pour faire avancer la tondeuse. Plus vous poussez la commande vers l'avant, plus l'appareil avance rapidement. Lorsqu'elle est relâchée, la commande d'entraînement revient à la position neutre et la transmission est aussitôt débrayée.

C. commande de vitesse (le cas échéant)

La commande de vitesse est située sur le boîtier de commande de vitesse, sur la poignée supérieure. Utilisez cette commande pour sélectionner la vitesse de marche avant de la tondeuse.

IMPORTANT: Déplacez la commande de vitesse seulement lorsque le moteur est en marche. Ne modifiez pas le réglage de la commande de vitesse pendant que le moteur est arrêté, car cela risque d'endommager l'appareil.

D. LEVIER de réglage de la hauteur de COUPE

Il y a trois façons de régler la hauteur de coupe, selon le modèle.

1. Réglage par deux leviers: un levier se trouve sur la roue avant droite et l'autre sur la roue arrêté droit
2. Réglage par un levier: le levier de réglage est situé sur la roue arrêté gauch
3. Réglage des roues arrêtées / roues pivotantes: le levier de réglage des roues arrêtées est situé sur la roue arrêtée gauche. Les roues pivotantes peuvent être ajustées à la position désirée à l'aide des boulons de rou

E. Lanceur à RAPPEL

Le lanceur à rappel se trouve sur le côté droit de la partie supérieure du guidon. Placez-vous derrière l'appareil et tirez la poignée du lanceur pour démarrer le moteur.

F. bouton-poussoir de demarrage electrique (le cas écheant)

La clé de démarrage (bouton-poussoir) se trouve sur le côté droit de la poignée supérieure. La clé de démarrage est utilisée comme un bouton-poussoir et n'est disponible que sur les modèles à démarrage électrique.

NOTE: Ne laissez jamais la clé de contact sur l'appareil afin que vos enfants ne puissent pas démarrer le moteur. Gardez la clé en lieu sûr, hors de la portée des enfants.

1. Les tondeuses à démarrage électrique sont dotées d'une batterie dans un boîtier (a) ou d'une batterie amovible (b).

G. SAC à HERBE (le cas échéant)

Le sac à herbe, placé à l'arrière de la tondeuse, sert à ensacher les débris d'herbe coupée. Lorsque le sac est rempli, retirez-le en utilisant la poignée, puis videz son contenu.

H. Bouchon de déchiquetage (le cas échéant)

Le bouchon de déchiquetage est placé sur le côté droit de la tondeuse et doit être installé pour déchiqueter l'herbe et disperser les débris sur la pelouse.

I. Bouchon de déchiquetage arrière (le cas échéant)

Sur certains modèles, le bouchon de déchiquetage est un élément séparé. Ces modèles possèdent un système permettant de déchiqueter finement les débris d'herbe et de les disperser sur la pelouse. Ce bouchon doit être installé à l'ouverture arrière pour déchiqueter l'herbe ou lorsque vous utilisez le déflecteur d'éjection latérale.

J. déflecteur d'éjection laterale (le cas écheant)

Le déflecteur d’éjection latérale permet d’éjecter les déchets par le côté lorsque vous ne pouvez pas les déchiqueter ou les envoyer dans le sac à herbe.

Avertissement

N'approchez pas vos mains et vos pieds de l'ouverture d'éjection du plateau de coupe. Lisez l'étiquette d'avertissement sur l'appareil.

K. souffleur lateral (le cas écheant)

Utilise ce souffleur pour souffler les feuilles ou les débris sur le côté.

Languette de protection

La languette de protection se trouve à l'arrière de la tondeuse et protège l'utilisateur des débris d'herbe. N'utilise pas la tondeuse si la languette de protection ne fonctionne pas ou qu'elle n'est pas installée.

M. système de nettoyage du plateau de COUPE (le cas échéant)

Le plateau de coupe peut être équipéd’un embout qui s’adapte au système de nettoyage du plateau de coupe. Utilisez le système de nettoyage du plateau pour enlever les débris d’herbe coupée sous le plateau de coupe.

N. GUIDON rabattable (rangement vertical) (le cas échéant)

Les modèles pouvant être rangés en position verticale sont dotés d'un guidon rabattable.

Avertissement

Ne rangez pas les tondeuses qui n'ont pas la mention «rangement vertical» en position verticale, car il peut y avoir des fuites d'essence ou d'huile et le moteur peut être endommagé.

Les tondeuses portant la mention « rangement vertical » sont conçues pour être rangées en position verticale.

Essence et huile

IMPORTANT: Consultez la notice d'utilisation du moteur pour obtenir plus d'informations sur le moteur.

Cet appareil est livré sans essence et sans huile. Après avoir assemblé l'appareil, faites le plein d'essence et d'huile selon les instructions de la notice d'utilisation du moteur fournie avec l'appareil.

1. Avant de démarrer la tondeuse pour la première fois, ajoutez l'huile fournie selon les instructions de la notice d'utilisation du moteur.
2. Remplissez le réservoir d'essence selon les instructions de la notice d'utilisation du moteur.

Avertissement

Soyez très prudent lorsque vous manipulez de l'essence. Ce liquide est extrêmement inflammable et dégage des vapeurs explosives. Ne faites jamais le plein dans un lieu fermé et n'ajoutez pas d'essence lorsque le moteur est en marche ou s'il est chaud. Éteignez cigares, cigarettes, pipes et tout autre objet susceptible de s'enflammer.

Avertissement

Lisez attentivement les avertissements, instructions et mises en garde concernant la batterie, le chargeur et le produit. Le non-respect de ces avertissements et instructions pourrait entraîner des chocs électriques, des blessures graves ou des incendies.

IMPORTANT: Consultez le manuel d'utilisation du chargeur pour les instructions concernant la recharge, l'entretien et le recyclage de la batterie.

1. Pressez sur le bouton sur le devant de la batterie pour vérifier le niveau de charge. Voir Figure 29.
2. Batterie chargée: le niveau de charge sera indiqué selon le nombre de voyants allumés.
3. Batterie déchargée: chargez la batterie si aucun voyant ne s'allume. Consultez le manuel d'utilisation du chargeur pour les instructions de recharge.

Figure 29

Avertissement

Assurez-vous que vous êtes la seule personne à proximité de la tondeuse lorsque vous démarrez le moteur et pendant que vous utilisez l'appareil. Ne faites jamais fonctionner l'appareil à l'intérieur ou dans un local mal aéré en raison de la présence de monoxyde de carbone, un gaz inodore très dangereux dans les gaz d'échappement. Gardez vos mains, pieds, cheveux et vêtements éloignés de toutes pièces en mouvement.

Consultez la notice d'utilisation du moteur pour les instructions au sujet du démarrage et de l'arrêt du moteur.

Arrêt du moteur

Relâchez la commande de la lame pour arrêter le moteur et la lame.

NOTE: Après avoir arrêté le moteur, retirez la clé de démarrage (s'il y en a une) et gardez-la dans un lieu sûr, hors de la portée des enfants.

Avertissement

Attendez l'arrêt complet de la lame avant d'effectuer un réglage sur la tondeuse et avant de retirer le sac à herbe. La lame doit s'arrêter en trois secondes. Si ce n'est pas le cas, contactez un centre de service.

Avertissement

Les objets projetés par la tondeuse peuvent causer de graves blessures aux yeux. Protegez-vous avec des lunettes de protection lorsque vous utilisez la tondeuse et lorsque vous effectuez un réglage ou une réparation.

Débarrasssez la zone de travail de cailloux, bâtons et fils ainsi que de tout autre objet qui peut endommager la tondeuse ou le moteur. Ces objets peuvent être projetés dans toutes les directions et causer de graves blessures.

Commande d'entrajinement

1. Lorsque le moteur est en marche, serrez la commande d'entraînement contre la poignée supérieure pour faire avancer la tondeuse.
2. Relâchez-la pour arrêter la tondeuse.

Commande d'entrajement a un LEVIER

1. Lorsque le moteur est en marche, serrez le levier de la commande d'entraînement contre la poignée supérieure pour faire avancer la tondeuse.
2. Relâchez le levier pour faire ralentir ou arrêter la tondeuse.

Commande d'entrajinement a deux leviers

1. Lorsque le moteur est en marche, maintenez la commande de la lame engagée, puis serrez un levier ou les deux leviers de la commande d’entraînement contre la poignée supérieure pour faire avancer la tondeuse. Voir Figure 30.

Figure 30

Utilisation

1. Relâchez les deux leviers de la commande d'entraînement pour faire ralentir ou arrêter la tondeuse.
2. Commande de vitesse (le cas échéant) : déplacez la commande de vitesse pour changer la vitesse de déplacement.

NOTE: Sélectionnez la première vitesse de déplacement pour tondre la pelouse jusqu'à ce que vous soyez à l'aise avec l'utilisation de la tondeuse.

IMPORTANT: Si vous changez la vitesse de déplacement pendant que la tondeuse est arrêtée, il peut être difficile, dans certains cas, de passer à la première vitesse. Il suffit d'engager la commande d'entraînement pour corriger ce problème.

NOTE: La tondeuse est dotée d'un système d'entraînement de pointe pour une utilisation et un embrayage faciles. Lorsque vous effectuez un virage ou lorsque vous tirez la tondeuse vers l'arrière, vous noterez, dans certains cas, qu'il y a une résistance plus grande que normale dans les roues arrière. Ceci est normal. Pour corriger ce problème, il suffit de faire avancer la tondeuse vers l'avant sans engager la commande d'entraînement avant de tirer la tondeuse vers l'arrière.

Commande d'entrajinement superieure

1. Une fois le moteur démarré, serrez la commande de la lame contre la commande d'entraînement et poussez la commande d'entraînement vers l'avant pour faire avancer la tondeuse. Plus vous poussez la commande vers l'avant, plus l'appareil avance rapidement. Voir Figure 31.

Figure 31

1. Lorsqu'elle est relâchée, la commande d'entraînement revient à la position neutre, la transmission est aussitôt débrayée et le moteur s'arrête.

NOTE: Pour faciliter l'utilisation, immobilisez vos poignets et vos coudes lorsque vous tenez les commandes et marchez : l'appareil s'ajustera automatiquement à votre vitesse.

Déflecteur d'éjection latérale (le cas échéant)

Si vous ne pouvez pas déchiqueter ni collecter l'herbe coupée, retirez le sac à herbe et assurez-vous que le bouchon de déchiquetage (le cas échéant) est installé. Abaissez le couvercle d'éjection pour couvrir l'ouverture arrière de la tondeuse. Consultez la section Installation du déflecteur d'éjection latérale ou du souffleur latéral à la page 58.

Déchiquetage (le cas échéant)

Pour déchiqueter l'herbe, enlevez le sac à herbe ou le déflecteur d’éjection latérale. Lorsque vous retirez le sac à herbe, assurez-vous que le bouchon de déchiquetage (le cas échéant) est installé et abaissez le couvercle d’éjection pour couvrir l’ouverture arrière de la tondeuse. Lorsque vous retirez le couvercle d’éjection latéral, le couvercle de déchiquetage se fermera. Ne tondez pas l’herbe mouillée. Il n’est pas recommandé de déchiqueter l’herbe si elle mesure plus de quatre pouces. Utilisez juste le sac à herbe pour ensacher les débris.

Utilisation du sac à herbe (le cas échéant)

Le sac vous permet d'ensacher les débris d'herbe coupée lorsque vous tondez la pelouse.

1. Suivez les instructions de la sous-section Sac à herbe à la page 10 pour installer le sac à herbe. Les débris d'herbe sont recueillis dans le sac pendant que vous tondez. Tondez la pelouse jusqu'à ce que le sac soit rempli.
2. Relâchez la commande de la lame pour arrêter le moteur. Assurez-vous que l'appareil est arrêté.
3. Relevez le couvercle d’éjection arrière et retirez le sac à herbe. Videz le contenu du sac, puis réinstallez le sac à herbe sur la tondeuse.

Avertissement

Arrêtez immédiatement le moteur si vous heurtez un objet. Débranchez le fil de la bougie d'allumage, inspectez soigneusement l'appareil et réparez tout dommage avant de redémarrer le moteur. Des vibrations excessives indiquent qu'il y a des problèmes. Faites immédiatement inspecter et réparer l'appareil.

Avertissement

Ne rangez pas les tondeuses qui n'ont pas la mention «rangement vertical» en position verticale, car il peut y avoir des fuites d'essence ou d'huile et le moteur peut être endommagé.

Les tondeuses portant la mention « rangement vertical » sont conçues pour être rangées en position verticale.

Ne les remisez pas à l'extérieur ou dans un endroit humide ; gardez-les dans un endroit propre et sec.

Avertissement

Laissez le moteur refroidir avant de nettoyer la tondeuse ou de la ranger.

IMPORTANT: Assurez-vous que le niveau de l'essence est sous le niveau recommandé avant de ranger la tondeuse en position verticale. Consultez la notice d'utilisation du moteur.

1. Nettoyez l'extérieur de la tondeuse avec un chiffon sec ou de l'air comprimé et enlevez les débris autour du moteur.
2. Retirez la clé de démarrage (s'il y en une).
3. Abaissez les deux leviers de réglage pour les déverrouiller. Voir Figure 32.
4. Rabattez le guidon pour ranger la tondeuse. Voir Figure 32. Veillez à ne pas pincer le câble de commande de la lame ou le câble d'entraînement (le cas échéant) lorsque vous abaissez le guidon.
5. Relevez les deux leviers de réglage pour les verrouiller. Voir Figure 32.

Figure 32

1. Tenez le guidon (a) et relevez la tondeuse pour qu'elle repose sur ses roues arrière et sur les supports du guidon (b). Voir Figure 33.
2. La lame doit faire face au mur.

Figure 33

Avertissement

N'approchez pas les mains ou les pieds près du plateau de coupe lorsque vous déplacez la tondeuse ou lorsque vous dépliez le guidon pour éviter des blessures graves.

Lorsque vous dépliez le guidon, ne pressez pas la commande de la lame contre la partie supérieure du guidon pour éviter un démarrage accidentel et des blessures graves.

1. Tenez la partie supérieure du guidon et placez la tondeuse sur ses quatre roues.
2. Pour déplier le guidon, déverrouillez les deux leviers (voir l'encadré de la Figure 32) et suivez les étapes 5 à 8 de la section Guidon rabattable (rangement vertical) à la page 56 du chapitre Assemblage.

Avertissement

Avant d'effectuer tout travail d'entretien, désengagez toutes les commandes, arrêtez le moteur et attendez l'arrêt complet des pièces mobiles. Laissez refroidir le moteur. Débranchez le fil de bougie et mettez-le à la masse contre le moteur pour empêcher ce dernier de démarrer.

Recommandations générales

• Lorsque vous effectuez l'entretien de l'appareil, respectez toujours les consignes de sécurité qui se trouvent dans le manuel de l'utilisateur et sur l'appareil.
• La garantie ne s'applique pas aux pièces qui ont été mal utilisées ou mal entretenues par le propriétaire. Pour bénéficier d'une couverture complète de la garantie, l'utilisateur doit entretenir l'appareil selon les instructions de ce manuel.
• La garantie sera nulle et non avenue si une modification est apportée au régulateur du moteur.
• Vérifiez que la quincaillerie est bien fixée avant chaque utilisation et avant le remisage.

Commande de la LAME

Lubrifiez les points de pivotement de la commande de lame avec de l'huile légère au moins une fois par saison et avant le remisage. Cette commande doit bouger facilement dans les deux directions. Voir Figure 34.

Lubrifiez tous les essieux et les moyeux de roue avec de l'huile légère au moins une fois par saison et avant de remiser l'appareil. Voir Figure 34.

Figure 34

Entretien du moteur

Une fois par saison, vérifie que le boulon de montage du moteur est serré à un couple de 39,6 N m (29,2 pi-lb) au minimum et de 56,3 N m (41,7 pi-lb) au maximum.

Consultez la notice d'utilisation du moteur fournie pour avoir plus de détails concernant l'entretien et le remisage du moteur.

Si le moteur ne démarre pas, tourne irrégulièrement à plein régime ou au ralenti, a des ratés occasionnels ou surchauffe, consultez la notice d'utilisation du moteur.

IMPORTANT: Vérifiez le niveau d'huile à moteur avant chaque utilisation. Consultez la notice d'utilisation du moteur.

Nettoyage du moteur

• Avant chaque utilisation, nettoyez l'herbe et les débris accumulés sur le moteur. Nettoyez la tringlerie, les ressorts et les commandes. Nettoyez les débris inflammables des surfaces autour du silencieux.
• Un moteur propre est bien aéré.
• Les composants du moteur devraient être nettoyés régulièrement pour éviter que le moteur ne surchauffe et que les débris ne brûlent.

Attention

N'utilisez pas d'eau pour nettoyer les composants du moteur car de l'eau risquerait de se retrouver dans les conduites d'essence. Utilisez une brosse ou un chiffon.

Systeme de nettoyage du plateau (le cas echéant)

Le plateau de coupe de votre tondeuse peut être équipé d'un système de nettoyage. Utilise ce système de nettoyage pour enlever les débris d'herbe et éviter l'accumulation de produits chimiques corrosifs. Effectuez les étapes suivantes APRES CHAQUE UTILISATION :

1. Placez la tondeuse sur une surface plane et dégagée à proximité de votre tuyau d'arrosage.

Attention

Assurez-vous que le déflecteur d’éjection n’est pas dirigé vers votre maison, votre garage, votre auto, etc.

1. Enlevez l'embout du système de nettoyage installé sur le plateau et installez-le sur l'extrémité du tuyau d'arrosage.
2. Branchez le tuyau d'arrosage et l'embout sur le plateau de coupe. Voir Figure 35.
3. Ouvrez le robinet d'eau.
4. Démarrer le moteur selon les instructions dans la notice d'utilisation du moteur.
5. Faites fonctionner le moteur pendant au moins deux minutes afin que le dessous du plateau de coupe soit bien nettoyé.
6. Relâchez la commande de la lame pour arrêter le moteur et la lame.
7. Fermez le robinet et retirez l'embout du gicleur sur la surface du plateau de coupe.
8. Redémarrez le moteur après avoir nettoyé le plateau. Faites fonctionner le moteur pendant au moins deux minutes afin que le dessous du plateau soit bien séché.

Figure 35

Nettoyage du plateau de COUPE

Au moins une fois par saison et avant le remisage, nettoyez le dessous du plateau de coupe pour éviter l'accumulation de débris.

1. Faites fonctionner le moteur jusqu'à ce que le réservoir d'essence soit vide. Attention : ne tentez pas de vider le réservoir d'une autre façon. Débranchez le fil de la bougie. Consultez la notice d'utilisation du moteur.
2. Inclinez la tondeuse sur le côté où se trouve le silencieux en PANNANT SOIN DE GARDER LE FILTRE à air et le carburateur orientés vers le haut. Tenez bien la tondeuse.
3. Grattez et nettoyez le dessous du plateau de coupe à l'aide d'un outil approprié. Ne nettoyez pas la tondeuse avec de l'eau.

IMPORTANT: Ne nettoyez pas votre tondeuse avec un tuyau d'arrosage ou à la laveuse à pression, car cela peut endommager les roulements ou le moteur. Le nettoyage à l'eau réduit la durée de vie et la performance de l'appareil.

1. Remettez la tondeuse sur ses roues (en position verticale).

Avertissement

Attendez l'arrêt complet de la lame avant d'effectuer un réglage sur la tondeuse et avant de retirer le sac à herbe.

La lame doit s'arrêter en trois secondes. Si ce n'est pas le cas, contactez un centre de service.

Avertissement

Avant de manipuler une lame, portez des gants épais ou enveloppez la lame avec un chiffon pour protéger vos mains.

Une fois par saison, vérifie que le boulon de la lame est serré à un couple de 50,8Nm (37,5 pi-lb) au minimum et de 67,8Nm (50 pi-lb) au maximum.

Inspectez régulièrement l'adaptateur de lame afin de vous assurer qu'il n'est pas endommagé, surtout après que la lame a heurté un objet ou si elle vibre excessivement. Remplacez l'adaptateur de lame si nécessaire. Suivez les instructions d'entretien des lames ci-dessous:

1. Fonctionner le moteur jusqu'à ce que le réservoir d'essence soit vide. ATTENTION : ne tentez pas de vider le réservoir d'une autre façon.
2. Débranchez le fil de la bougie. Consultez la notice d'utilisation du moteur.
3. Inclinez la tondeuse sur le cote ou se trouve le silencieux enPNANT SOIN DE GARDER LE FILTRA A AIR et LE CARBURATeur ORIENTESvers le haut.
4. Retirez le boulon (a) et le support de la lame (b) qui fixent la lame et l'adaptateur au vilebrevin du moteur. Voir Figure 36.
5. Retirez la lame (c) et l'adaptateur (d) du vilebrevin. Voir Figure 36.
6. Retirez la lame de l'adaptateur pour vérifier son équilibre.

a. Faites tenir la lame en équilibre sur un tournevis à tête ronde. b. Affûtez le côté plus lourd jusqu'à ce que la lame soit bien équilibrée.

NOTE: Lorsque vous aiguisez une lame, aiguisez-la selon l'angle d'affutage. Aiguisez chaque tranchant de façon égale pour garder la lame bien équilibrée.

Avertissement

Une lame mal équilibrée peut causer des vibrations excessives et entraîner des dommages matériels ou de graves blessures.

1. Lubrifiez le vilebrequin du moteur et la surface interne de l'adaptateur de la lame avec une huile légère. Voir l'encadré de la Figure 36.

a. Placez l'adaptateur (d) sur le vilebrequin. b. Assurez-vous d'installer la lame avec le côté marqué « Grass side » (ou qui porte le numéro de pièce) face au sol. c. La lame doit être bien alignée et bien placée sur les brides de l'adaptateur.

1. Placez le support de la lame (b) sur la lame (c). Alignez les encoches du support avec les petits trous sur la lame.
2. Insérez le boulon et serrez-le à un couple de 50,8 N·m (37,5 pi-lb) au minimum et de 67,8 N·m (50 pi-lb) au maximum.

NOTE: Vérifiez régulièrement que le boulon de la lame est serré au couple approprié pour assurer le bon fonctionnement de la tondeuse.

Figure 36

Entretien de la courroie

Si la courroie est usée ou endommagée, la tondeuse peut ne pas avancer. Vérifiez régulièrement l'état de la courroie et de la poulie. Si nécessaire, contactez un centre de service agréé pour faire changer la courroie.

NOTE: Certaines pièces doivent être démontées pour remplacer la courroie d'entraînement de la tondeuse. Consultez un centre de service agréé pour faire remplacer la courroie.

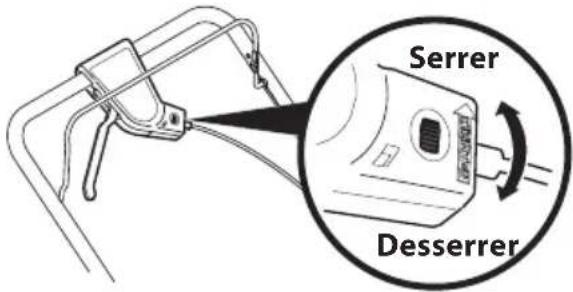

Réglage de la commande d'entrainment commande d'entrainement à un LEVIER ou à deux leviers (le cas écheant)

Le cas échéant, un dispositif de réglage est situé sur le boîtier de la commande d'entraînement pour serrer ou desserrer la courroie d'entraînement. Il est nécessaire d'ajuster la commande d'entraînement si la tondeuse n'avance pas ou si les roues hésitent lorsque la commande d'entraînement est engagée. Si l'une de ces deux situations survient, faites pivoter le dispositif de réglage dans le sens horaire pour serrer le câble ou dans le sens anti-horaire pour desserrer le câble. La Figure 37 indique le réglage des modèles équipés d'une commande d'entraînement à un levier et la Figure 38 celui des modèles équipés d'une commande d'entraînement à deux leviers.

Figure 37 Figure 38

Commande d'entrainement supérieure (le cas écheant)

Le système d'entraînement est composé de poulies, d'une courroie et d'un câble reliant la transmission à la commande d'entraînement. Ajustez les composants mentionnés ci-dessus à mesure qu'ils s'usent. Pour ajuster la tringlerie d'entraînement :

1. Faites tourner le raccord du câble d'entrainment situé sur la poignée supérieure gauche vers le haut. Voir Figure 39.

Figure 39

1. Retirez le raccord de la poignée.
2. Déconnectez le câble (a) et retirez le coussinet en métal (b) de la commande d'entraînement en plastique. Voir Figure 40.

Figure 40

1. Insérez le coussinet dans le trou inférieur. Accrochez le câble en le passant dans le coussinet et le trou inférieur de la commande. Voir Figure 41.

Figure 41

1. Replacez le raccord du câble d'entraînement sur la poignée supérieure et tournez-le vers le bas.
2. Démarrez la tondeuse et vérifiez que la commande d'entraînement fonctionne bien.

Avertissement

Les batteries contiennent de l'acide sulfurique, un liquide pouvant causer de graves brûlures. Ne modifiez en aucun cas la batterie et évitez tout risque de court-circuit. Ne la jetez pas au feu, car cela peut provoquer une explosion ou l'émission de substances toxiques.

1. Pour recharger la batterie (Figure 42):

a. Soulevez le loquet du port de recharge (a) et retirez le couvercle (b) du boîtier de la batterie. b. Débranchez le câble positif et le câble négatif (c). c. Soulevez la batterie pour la retirer du boîtier.

Figure 42

1. Pour installer la batterie (Figure 43):

a. Placez la batterie (c) dans le boîtier. b. Branchez le câble positif (rouge) à la borne positive (+) (d). c. Branchez le câble négatif (noir) à la borne négative (-) (e).

Figure 43

1. Remplacez le couvercle du boîtier et abaissez le loquet du port de recharge.

Avertissement

La batterie contient du fluide corrosif et des substances toxiques. Faites très attention en manipulant la batterie et gardez-la hors de la portée des enfants. Ne percez pas, ne démontez pas, n’alterez pas et ne brûlez pas la batterie. Les batteries dégagent des gaz explosifs pendant leur mise en charge et leur décharge. Chargez la batterie dans un endroit bien aéré et gardez-la éloignée de toute source d’inflammation.

Chargez la batterie avant la première utilisation, à la fin de la saison, après une longue période de non-utilisation et au besoin.

Il faut probablement charger la batterie plus souvent si vous arrêtez et démarrez souvent la tondeuse pendant son utilisation (par exemple pour enlever le sac à herbe).

NOTE: Le connecteur mâle du chargeur est conçu pour s'adapter au connecteur femelle sur le boîtier de la batterie.

NOTE: La batterie doit être complètement chargée avant d'être remise. L'entreposage d'une batterie déchargée pour une période de temps prolongée risque de réduire la durée de vie et la qualité de la batterie. Pour une durée de vie optimale, rechargez la batterie entreposée une fois par mois.

IMPORTANT: Ne retirez la batterie du boîtier du démarre électrique que pour la replacer.

1. Soulevez le loquet du port de recharge (a) et branchez le connecteur mâle du chargeur (b) dans la prise (c). Voir Figure 44.
2. Branchez le chargeur (d) dans une prise électrique standard de 120 volts.

Figure 44

1. Chargez la batterie pendant 8 à 10 heures avant la première utilisation. Ne chargez pas la batterie pendant plus de 12 heures. IMPORTANT: Branchez d'abord le connecteur male dans la prise, puis le chargeur de batterie dans une prise électrique standard de 120 volts. Lorsque vous rechargez la batterie, branchez-la selon cet ordre.
2. Après avoir chargé la batterie, débranchez le chargeur de la prise électrique avant de débrancher le connecteur male de la prise.
3. Abaissez le loquet du port de recharge.

Recharge de la batterie (le cas échéant)

IMPORTANT: Consultez le manuel d'utilisation du chargeur pour les instructions concernant la recharge, l'entretien et le recyclage de la batterie. Voir Figure 45.

Avertissement

La batterie contient du fluide corrosif et des substances toxiques. Faites très attention en la manipulant et gardez-la hors de la portée des enfants. Ne percez pas, ne démontez pas, ne altérez pas et ne brûlez pas la batterie. Elle dégage des gaz explosifs pendant sa mise en charge et sa décharge. Chargez la batterie dans un endroit bien aéré et gardez-la éloignée de toute source d'inflammation.

Avertissement

Lisez attentivement les avertissements, instructions et mises en garde concernant la batterie, le chargeur et le produit. Le non-respect de ces avertissements et instructions pourrait entraîner des chocs électriques, des blessures graves ou des incendies.

Figure 45

Recyclage des batteries

IMPORTANT: Ces instructions concernent les tondeuses dotées d'une batterie protégée par un boîtier. Pour les tondeuses dotées d'une batterie amovible, consultez le manuel d'utilisation du chargeur pour les instructions relatives à son disposition.

Avertissement

La batterie contient de l'acide sulfurique, une matière toxique et corrosive.

Avertissement

Avant de vous débarrasser des batteries au lithium-ion endommagées ou usées, communiquez avec les autorités locales pour avoir des instructions sur la façon de les recycler.

Avertissement

N'utilisez pas de batteries endommagées ou fissurées, même s'il n'y a pas de fuite. Remplacez les batteries endommagées ou usées avec des neuves. NE RÉPAREZ PAS UNE BATTERIE! La batterie pourrait exploser ou vous donner un choc électrique qui pourrait vous blesser grièvement.

Pour prévenir les blessures et la pollution de l'environnement :

• N'essayez pas de défacer ou de détruire les composants d'une batterie. N'ouvrez pas ou ne modifiez jamais une batterie, car l'électrolyte qu'elle contient est corrosif et toxique. Ne touchez pas au liquide qui a fui d'une batterie et évitez d'en avoir dans les yeux et dans la bouche.
• Ne jetez pas de batterie aux ordures.
• Ne jetez pas une batterie au feu car elle pourrait exploser. Recyclez les batteries car sinon, elles pourraient se retrouver dans des sites d'enseignements et polluer l'environnement.
• Appliquez du ruban adhésif sur les bornes de la batterie.
• Jetez les batteries en suivant les règlements municipaux et les lois provinciales et fédérales.
• Et faites-le dans un court laps de temps.

Programme appel à recycler :

Le programme de collecte d'Appel à recycler aide les détaillants et les fabricants de produits électroniques à respecter les normes américaines et canadiennes, tant au niveau provincial que fédéral, en matière de recyclage.

La loi relative à la gestion de piles au mercure (The Battery Act) en est un exemple. Les membres, les partenaires de collecte et les points de dépôt participants au programme achètent les droits d'afficher le sceau de recyclage d'Appel à recycler sur leurs produits et les batteries rechargeables. Lorsque vous voyagez, le sceau d'Appel à recycler sur un produit ou une batterie, vous pouvez être sûr qu'il sera recyclé de manière écologiquement responsable.

Call2Recycle: Depuis 1994, grâce à ce programme plus de 75 millions de kilogrammes de piles rechargeables n'ont pas été envoyés vers des sites d'enfouissement locaux. Il a également établi un réseau de 30 000 points de dépôt partout aux États-Unis et au Canada. Les partenaires de collecte du programme, soit plus de 200 fabricants de produits ou de batteries, se sont regroupés pour recycler de façon écologiquement responsable les batteries en fin de vie. Et ce sont ces derniers qui financent le programme qui est géré par Appel à recycler, Inc, un organisme sans but lucratif.

Pour trouver le point de dépôt le plus proche, veuillez appeler au 1800 822-8837.
