Marque	Candy
Modèle	CVMAD90N1
Type de produit	Hotte aspirante
Largeur	90 cm
Distance minimale au-dessus d'une cuisinière à gaz	75 cm
Distance minimale au-dessus d'une cuisinière électrique	65 cm
Distance minimale au-dessus d'une cuisinière à charbon ou mazout	75 cm
Diamètre du conduit d'évacuation	150 mm
Nombre de vitesses	3 (bas, moyen, élevé)
Éclairage	2 LED de 2 W chacune (type LSD-B1)
Type d'ampoule	LED, code ILCOS DBR2/65-H-64
Filtre à graisse	Filtre à tamis lavable
Filtre à charbon actif	Optionnel, remplacement tous les 3 à 6 mois
Matériau	Acier inoxydable
Alimentation électrique	220-240 V, 50 Hz (estimation standard)
Usage	Domestique

FOIRE AUX QUESTIONS - CVMAD90N1 CANDY

Comment installer la hotte correctement ?

L'installation doit être effectuée par une personne compétente. Percez 8 trous de 8 mm, insérez les chevilles, fixez les vis de support ST4x40 mm, accrochez la hotte, puis fixez avec des vis autotaraudeuses ST4x30 mm. Raccordez le conduit d'évacuation de 150 mm de diamètre en le maintenant court et droit pour une extraction optimale.

Quelle est la distance minimale à respecter entre la hotte et la cuisinière ?

Pour une cuisinière à gaz : 75 cm ; pour une cuisinière électrique : 65 cm ; pour une cuisinière à charbon ou mazout : 75 cm. Cette distance est mesurée de la surface de support des récipients à la partie la plus basse de la hotte.

Comment nettoyer les filtres à graisse ?

Les filtres à tamis se nettoient à la main en les trempant dans de l'eau chaude avec un détergent doux pendant environ 3 minutes, puis en les brossant délicatement avec une brosse douce. Laissez-les sécher naturellement à l'air libre. Ne les mettez pas au lave-vaisselle avec d'autres ustensiles et évitez les agents de rinçage.

Comment remplacer l'ampoule LED ?

Coupez l'alimentation électrique. Attendez que l'ampoule refroidisse. Utilisez un tournevis pour retirer la partie avant. Remplacez la LED défectueuse par une LED de même type et puissance (2W, type LSD-B1, code ILCOS DBR2/65-H-64). Remettez la partie avant en place. Ne touchez pas la LED à mains nues ; utilisez un chiffon ou des gants.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 3 à 6 mois selon la fréquence d'utilisation. Pour le remplacer, retirez d'abord le filtre à graisse, tournez le filtre à charbon dans le sens inverse des aiguilles d'une montre pour le déverrouiller, puis installez le neuf.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas ?

Vérifiez d'abord les fusibles de la maison et le cordon d'alimentation. Assurez-vous que la hotte est branchée et que la prise est sous tension. Si la lumière fonctionne mais pas le moteur, vérifiez le sélecteur de vitesse : il doit être sur une position autre que 'Stop'. Si le problème persiste, contactez le centre d'assistance.

Puis-je utiliser la hotte sans filtres à graisse ?

Non, il est interdit d'utiliser la hotte sans filtres à graisse ou avec des filtres excessivement encrassés. Cela présente un risque d'incendie et réduit l'efficacité de l'appareil.

Comment raccorder le conduit d'évacuation ?

Utilisez un conduit d'extraction rigide ou flexible d'un diamètre intérieur de 150 mm. Fixez la gaine extensible au clapet anti-refoulement avec un collier de serrage. Le conduit doit être court, droit et sans coudes inférieurs à 90 degrés. Ne le raccordez pas à un conduit de fumée d'appareil à combustion.

Quelles sont les consignes de sécurité essentielles ?

Ne laissez jamais de flammes nues sous la hotte. Ne faites pas flamber d'aliments. Coupez toujours l'alimentation avant entretien. Respectez les distances minimales. Ne nettoyez pas avec un nettoyeur vapeur. En cas d'incendie, n'utilisez pas d'eau, mais couvrez les flammes avec un couvercle ou une couverture pare-flammes.

Comment démonter la hotte pour le recyclage ?

Ne démontez pas l'appareil vous-même au-delà des opérations décrites dans la notice. En fin de vie, ne jetez pas la hotte avec les ordures ménagères. Déposez-la dans une déchèterie ou retournez-la à votre revendeur conformément à la directive DEEE 2012/19/UE.

MODE D'EMPLOI CVMAD90N1 CANDY

Sommaire

1. Consignes de sécurité 2.... Installation
2. Commencez à utiliser votre hotte aspirante
3. Dépannage
4. Entretien et nettoyage
5. Protection de l'environnement

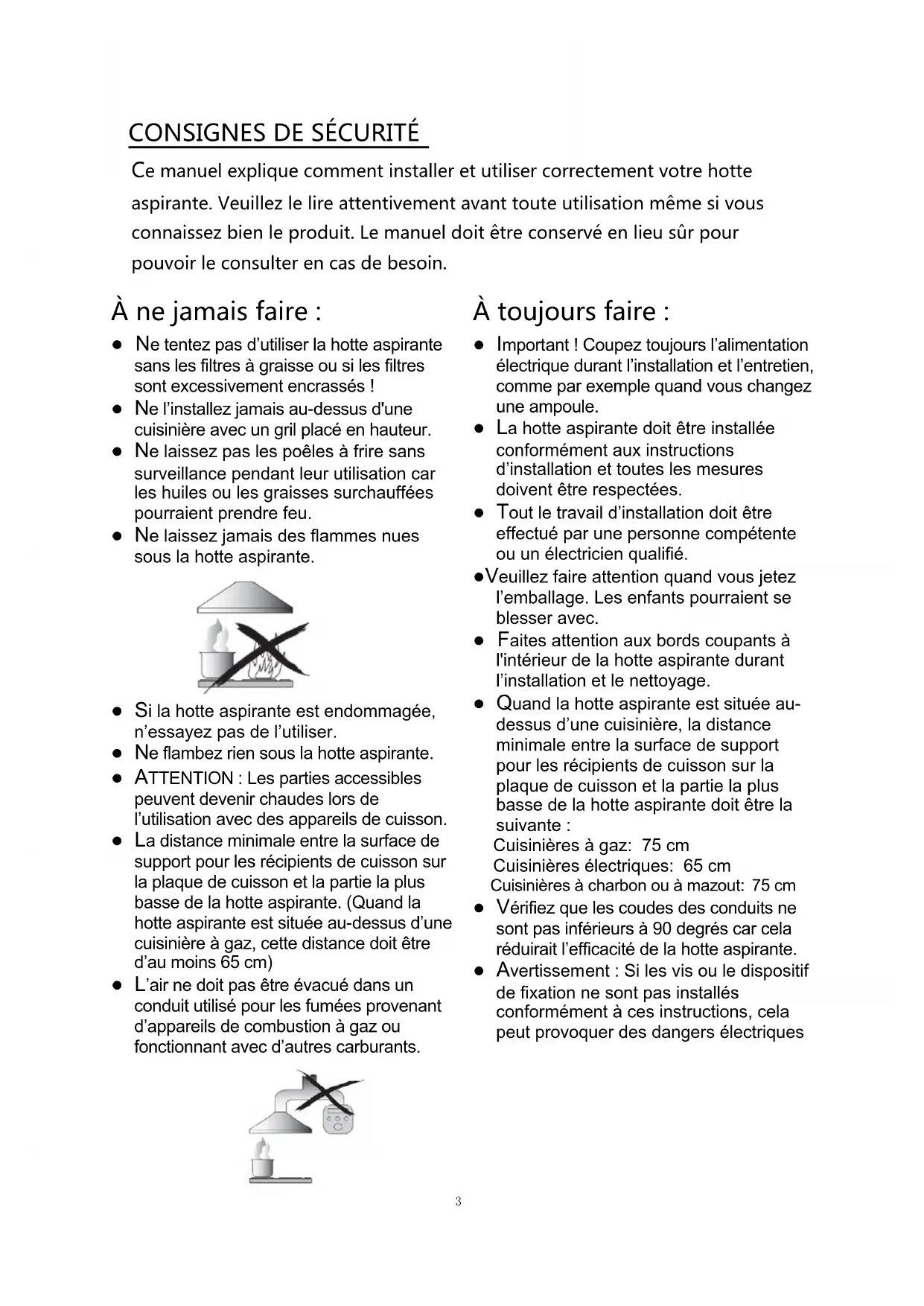

Consignes de sécurité

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le lire attentivement avant toute utilisation même si vous connaissiez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin.

• Ne tentez pas d'utiliser la hotte aspirante sans les filtres à graisse ou si les filtres sont excessivement encrassés!
• Ne l'installez jamais au-dessus d'une cuisine avec un grill placé en hauteur.
• Ne laissez pas les poêles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu.
• Ne laissez jamais des flammes nues sous la hotte aspirante.

• Si la hotte aspirante est endommagée, n'essayez pas de l'utiliser.
• Ne flambez rien sous la hotte aspirante.
• ATTENTION: Les parties accessibles peuvent venir chaudes lors de l'utilisation avec des appareils de cuisson.
• La distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d'une cuisinière à gaz, cette distance doit être d'au moins 65 cm)
• L'air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d'appareils de combustion à gaz ou fonctionnant avec d'autres carburants.

• Important ! Coupez toujours l'alimentation électrique durant l'installation et l'entretien, comme par exemple quand vous changez une ampoule.
• La hotte aspirante doit être installée conformément aux instructions d'installation et toutes les mesures doivent être respectées.
• Tout le travail d'installation doit être effectué par une personne compétente ou un électricien qualifié.
• Veuillez faire attention quand vous jetez l'emballage. Les enfants pourraient se blesser avec.
• Faites attention aux bords coupants à l'intérieur de la hotte aspirante pendant l'installation et le nettoyage.
• Quand la hotte aspirante est située au-dessus d'une cuisinière, la distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus BASSE de la hotte aspirante doit être la suivante :

Cuisinières à gaz: 75 cm

Cuisinières électriques: 65 cm

Cuisinières à charbon ou à mazout: 75 cm

• Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l'efficacité de la hotte aspirante.
• Avertissement: Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques.

• Placez toujours le couvercle sur les casseroles et les poêles quand vous cuisinez sur une cuisinière à gaz.
• En mode extraction, l'air de la pièce est éliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte aspirante élimine les odeurs de la pièce mais pas la vapeur.
• La hotte aspirante est réservée à un usage domestique.

• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à CAPACITÉS PHYSIQUES, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l'appareil de manière sûre, et s'ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• Avertissement: Avant d'accéder aux bornes, il faut débrancher tous les circuits d'alimentation.

• Attention: L'appareil et ses parties accessibles peuvent devenir chauds durant le fonctionnement. Évitez de toucher les éléments qui chauffent. Les enfants âgés de moins de 8 ans doivent rester à distance à moins d'être surveillés en permanence.
• Il faut disposer d'une ventilation appropriée dans la pièce où la hotte aspirante est utilisée en même temps que d'autres appareils brûlant du gaz ou d'autres carburants.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Les réglementations relatives à l'évacuation de l'air doivent être respectées.
• Nettoyez régulièrement votre appareil en suivant la méthode fournie dans le chapitre ENTRETIEN. Pour des raisons de sécurité, veuillez n'utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d'instruction.
• En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relatif à l'entretien et au nettoyage dans le manuel d'instruction.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Quand la hotte aspirante et les appareils alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).
• AVERTISSEMENT: Risque d'incendie: ne rangez aucun objet sur les surfaces de cuisson.
• Il ne faut pas utiliser de nettoyeur vapeur.
• Ne tentez JAMAIS d'éteindre un incendie avec de l'eau, mais éteignez l'appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes

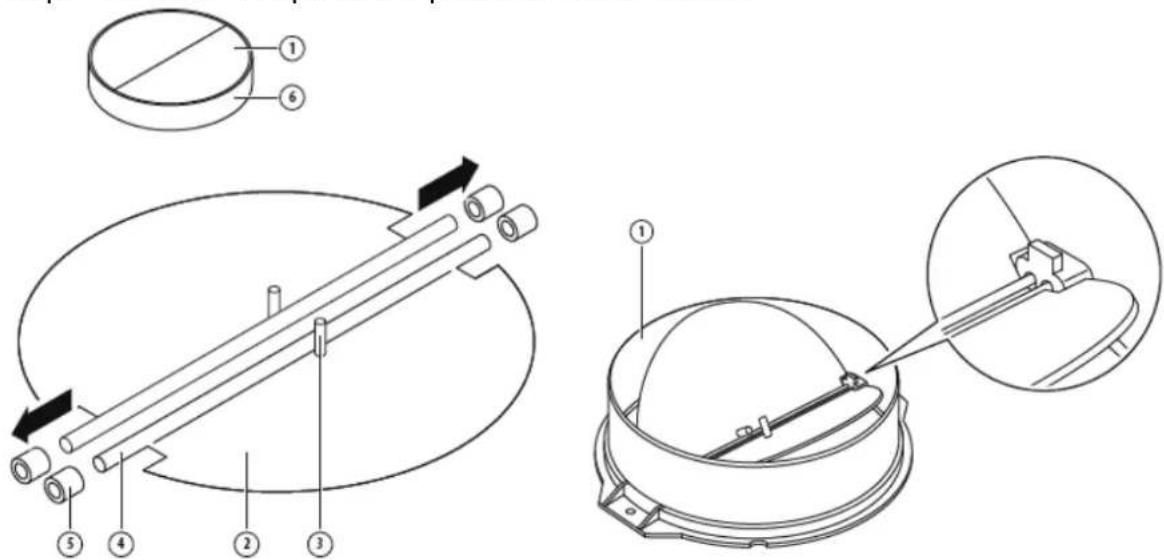

Montage du RABAT en v

Si la hotte aspirante n'a pas de rabat en V 1 monté, vous devez monter les moitiés sur son corps. Les images ne montrent qu'un exemple de la façon de monter le rabat en V, la sortie peut varier en fonction des modèles et de la configuration.

Pour monter le rabat en V 1, vous devez :

Monter deux moitiés 2 dans le corps 6 : - Une cheville 3 doit être dirigée vers le haut : L'axe 4 doit être introduit dans les trous 5 sur le corps ; - Répétez toutes les opérations pour la seconde moitié.

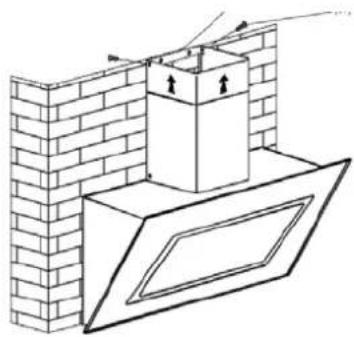

Installation

Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut être raccordée comme sur l'image ci-dessous au moyen d'un conduit d'extraction (emmail, aluminium, tuyau flexible ou matériel inflammable avec un diamètre intérieur de 150 mm)

1. Avant l'installation, éteignez l'unité et débranchez-la de la prise.

1. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un meilleur effet.

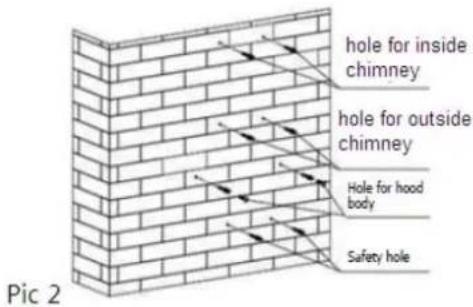

1. En utilisant une perceuse avec une pointe de 8 mm de diamètre, percez 8 trous dans le mur à l'endroit que vous avez besoin pour installer la cheminée et le bloc de la hotte aspirante. Voir fig. 2.

1. Introduisez les chevilles dans les trous que vous avez percé pour le bloc de la hotte aspirante, fixez 2 vis de support ST4*40 mm à mi-distance, en les laissant dépasser du mur de 2 mm. Voir fig. 2.
2. Suspendez la hotte aspirante sur les vis de support.
3. Introduisez les vis autotaraudeuses ST4*30 mm dans les trous de sécurité et serrez-les bien pour être certain que la hotte aspirante est bien fixée. Voir fig. 3.

Pic 3

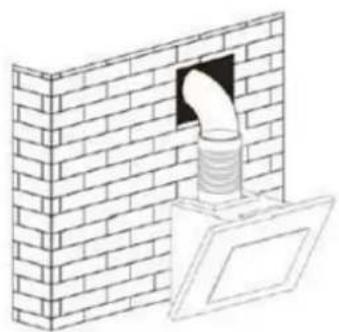

1. Fixez la gaine extensible sur le clapet anti-refoulement comme cela est montré ci-dessous. Fixez la gaine extensible au clapet avec un collier de serrage. Soulevez la

gaine extensible en la faisant sortir

par le mur à travers le trou réalisé dans le mur.

Remarque : Les deux évents de sécurité sont positionnés sur le carter arrêté, avec un diamètre de 6 mm.

Astuces pour l'installation du conduit d'evacuation

Veuillez suivre ces règles strictement pour obtenir une extraction optimale de l'air :

• Maintenez le conduit d'évacuation court et droit;
• Ne réduisez pas la taille du conduit d'évacuation et ne le rétrécissez pas;
• Quand vous utilisez un conduit flexible, installez toujours le conduit bien tendu pour minimiser la perte de pression;
• Le non-respect de ces instructions de base réduira les performances et augmentera les niveaux sonores de la hotte;
• Tout travail d'installation doit être effectué par un Electricien qualifié ou une personne compétente;
• eil, comme un tuyau de chauffage, un tuyau de gaz ou un tuyau d'air chaud;
• L'angle de courbure du tuyau de ventilation ne doit pas être inférieur à. Vous devez orienter le tuyau à l'horizontal ou, en alternative, le tuyau doit monter à partir du point initial et être amené jusqu'à un mur extérieur;

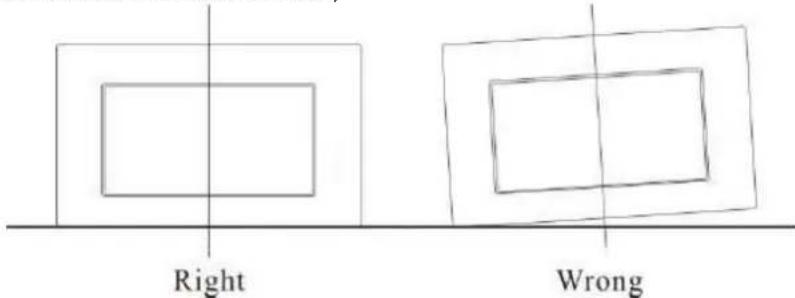

• Après l'installation, assurez-vous que la hotte aspirante est à niveau pour éviter que la graisse s'accumule à son extrémité;

Vérifiez que le conduit d'évacuation choisi pour l'installation est conforme aux normes pertinentes et qu'il est ignifuge.

Avertissement

Pour des raisons de sécurité, veuillez n'utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d'instruction.

Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques.

Touche à appuyer

a. Appuyez sur la touche "Stop", le moteur s'arrête. b. Appuyez sur la touche "Bas", le moteur fonctionne à basse vitesse. c. Appuyez sur la touche "Moyen", le moteur fonctionne à la vitesse moyenne. d. Appuyez sur la touche "Elevé", le moteur fonctionne à la vitesse élevé. e. Appuyez sur la touche "Eclairage", les deux lumières s'allument. Appuyez à nouveau sur la touche, les lumières s'éteignent.

Stop

Low

Mid

High Lamp

Problème Cause possible Solution
La lumière est allumée mais le moteur ne fonctionne pas	Le ventilateur est eteint	Sélectionnez une position du commutateur du ventilateur.
	Panne du commutateur du ventilateur	Contactez le centre d'assistance.
	Panne du moteur Contactez le centre d'assistance.
La lumière ne fonctionne pas, le moteur ne fonctionne pas	Les fusibles de la maison ont sauté	Remettez/Remplacez les fusibles.
	Cordon d'alimentation l'ache ou débranché	Rebranchez le cordon à la prise de courant.Mettez sous tension la prise de courant.
Fuite d'huile	Le clapet anti-refoulement et la sortie ne sont pas bienétanches	Ótez le clapet anti-refoulement et rendez-le étanche avec du mastic.
	Fuite au niveau du raccordement de la cheminée et du couvercle	Ótez la cheminée et rendez-la étanche.
Les lumières ne fonctionnent pas	Ampoules cassées/défectueuses	Changez les ampoules selon ces instructions.
Aspiration insuffisante	La distance entre la hotte et la plaque de cuisson au gaz est trop importante	Remontez la hotte à la bonne distance.
La hotte est inclinée	La vis de fixation n'est pas suffisamment serrée	Serrez la vis de suspension et placez-la à l'horizontal.

Remarque :

Toute réparation électrique sur cet appareil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d'assistance si vous avez des doutes avant d'effectuer toute réparation. Débranchez toujours l'unité de la source d'alimentation quand vous ouvrez l'unité.

Attention :

• Avant d'effectuer l'entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l'alimentation. Vérifief que la hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.

• Les surfaces extérieures sont susceptibles d’être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

Généralités

Le nettoyage et l'entretien doivent être effectifs quand l'appareil est froid, en particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER inoxydable

Il faut nettoyer régulièrement (par ex. une fois par semaine) l'acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécialement conçu pour l'acier inoxydable peut être utilisé.

Remarque:

Veillez à essuyer l'appareil le long du grain de l'acier inoxydable pour éviter l'apparition de rayures croisées.

Surface du panneau de commande

Le panneau de commande peut être nettoyé avec de l'eau savonneuse chaude.

Vérifiez que le chiffon est propre et bien essoré avant d'effectuer le nettoyage.

Utilisez un chiffon doux et sec pour éliminer l'excès d'humidité restant après le nettoyage.

Important

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents ménagers puissants ou les produits contenant des abrasifs, car cela affectera l'aspect de l'appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

Filtres à TAMIS à graisse

Les filtres à tamis peuvent être nettoyés à la main. Plongez-les pendant près de 3 minutes dans de l'eau avec un détergent pour dissoudre la graisse, puis brossez-les délicatement avec une brosse douce. N'exercez pas une pression trop importante pour éviter de les endommager. (Laissez-les sécher naturellement sans les placer en plein soleil)

Les filtres doivent être lavés séparément des couverts et des ustensiles de cuisine. Il est conseillé de ne pas utiliser un agent de rinçage.

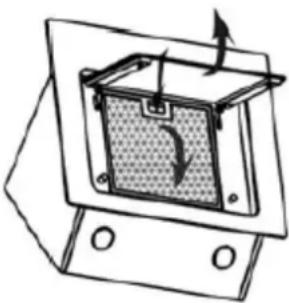

Installation des filtres à TAMIS à graisse

• Pour installer les filtres, suivez ces quatre étapes (voir figure ci-dessous):
• Inclinez le filtre pour l'introduire dans les fentes à l'arrière de la hotte;

• Appuyez sur le bouton situé sur la poignée du filtre;
• Relâchez la poignée une fois que le filtre est mis en place;
• Répétez cette opération pour installer tous les filtres.

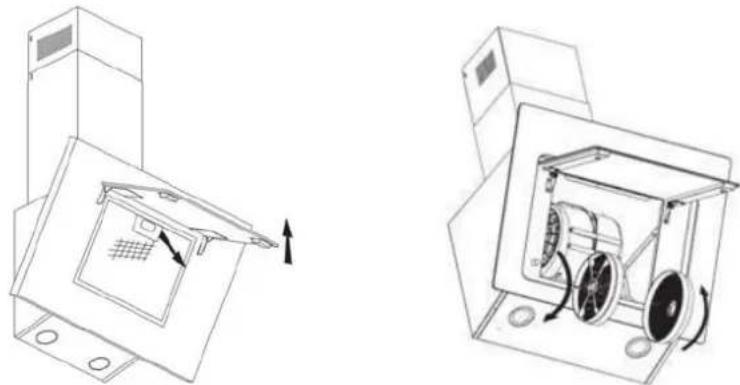

Filtre à charbon

Le filtre à charbon actif peut être utilisé pour capturer les odeurs. Il faut habituellement remplacer le filtre à charbon actif tous les trois ou six mois en fonction de vos habitudes de cuisine. La procédure d'installation du filtre à charbon actif est indiquée ci-dessous.

1. Avant d'installer ou de remplacer les filtres à charbon, veuillez mettre l'unité hors tension.
2. Appuyez sur le verrou du filtre et ôtez le filtre à tamis.

1. Tournez le filtre à charbon des deux côtés du moteur dans le sens contraire des aiguilles d'une montre. Remplacer les filtres à charbon par les filtres à charbon neufs.
2. Placez le filtre à tamis.
3. Remettez la prise murale sous tension.

Remarque:

Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux. - Quand le filtre à charbon actif est fixé, la puissance d'aspiration diminue.

Important :

L'ampoule doit être remplacée par le fabricant, le service après-vente ou d'autres personnes qualifiées. Coupez toujours le courant avant d'effectuer toute opération sur l'appareil. Quand vous manipulez l'ampoule, assurez-vous qu'elle ait entièrement refroidi avant tout contact direct avec les mains. Quand vous manipulez les ampoules, faites-le avec un chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l'ampoule car cela peut réduire la durée de vie de l'ampoule.

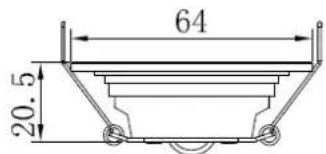

Voyants LED :

• Eteignez l'unité et débranchez d'abord la fiche.
• Attendez que l'ampoule ait refroidi avant de la changer.
• Otez la partie avant à l'aide d'un tournevis.
• Sortez la lumière à LED en faisant attention et remplacez-la par une lumière à LED de même type et puissance (2 lumières à LED 2W LSD-B1)
• Remettez la partie avant de l'unité à l'aide d'un tournevis. Le code ILCOS D pour cette lampe est le suivant: DBR2/65-H-64
• Modules LED, lampe ronde - à lumière mixte
• Puissance maximale : 2 W
• Plage de tension : CA 0-240 V
• Dimensions :

Protection de l'environnement

Cet appareil est conforme à la directive Européenne 2012/19/UE relative aux règlements 2013 sur les Déchets d'équipements électriques et électroniques (DEEE) (Waste Electrical and Electronic Equipment - WEEE). La catégorie DEEE recouvre à la fois les substances polluantes (pouvant avoir des retombées négatives sur l'environnement) et les composants de base (pouvant être réutilisés). Il est important que les DEEE subissent des traitements spécifiques pour éliminer et jeter correctement les polluants et récupérer tous les matériaux. Chaque individu peut jouer un rôle important en veillant à ce que les produits DEEE ne deviennent pas un problème pour l'environnement. Pour cela, il est essentiel de suivre quelques règles de base :

• les DEEE ne doivent pas être traités comme des déchets ménagers;
• Les DEEE doivent être amenés à des zones de collecte spécifiques gérées par le conseil municipal ou une société dûment enregistrée.

Dans de nombreux pays, des décharges domestiques peuvent être disponibles pour de grands DEEE. Lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui est en devoir de le récupérer sans frais, à titre exceptionnel, tant que l'équipement est de type équivalent et a les mêmes fonctions que l'équipement fourni.

Remarque:

Les indications suivantes montrent comment réduire l'impact total sur l'environnement (par ex. utilisation de l'énergie) du processus de cuisson.

(1) Installez la hotte aspirante à un endroit approprié disposant d'une ventilation efficace. (2) Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le conduit d'air. (3) N'oubliez pas d'éteindre la lumière de la hotte aspirante après avoir cuisiné. (4) N'oubliez pas d'éteindre la hotte aspirante après avoir cuisiné.

Informations pour le demontage

Ne démontez pas l'appareil autrement que ce qui est indiqué dans le manuel d'utilisation. L'appareil ne doit pas être démonté par l'utilisateur. À la fin de sa durée de vie, l'appareil ne doit pas être jeté avec les ordures ménagères.

Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.
