MODE D'EMPLOI TCC510S HAGER

Détecteur de présence 360° monobloc

Notice d'instructions

tebis

Description

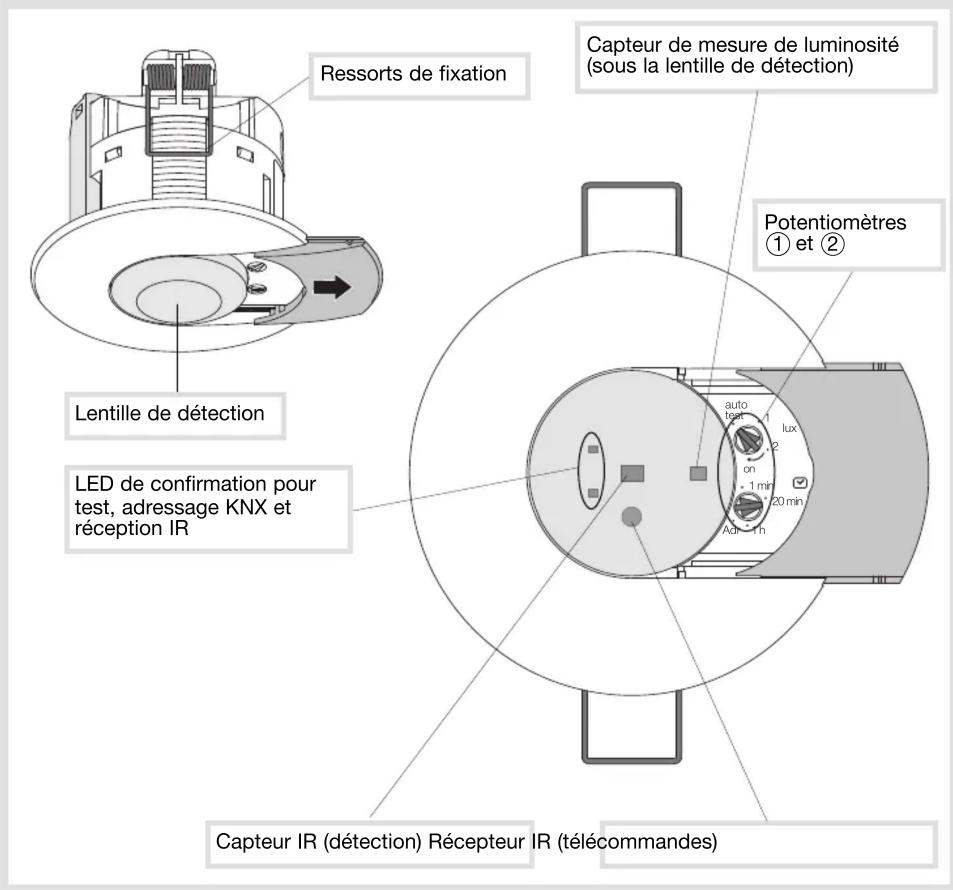

Ressorts de fixation Capteur de mesure de luminosité (sous la lentille de détection) Lentille de détection LED de confirmation pour test, adressage KNX et réception IR Potentiomètres ① et ② Capteur IR (détection) Récepteur IR (télécommandes)

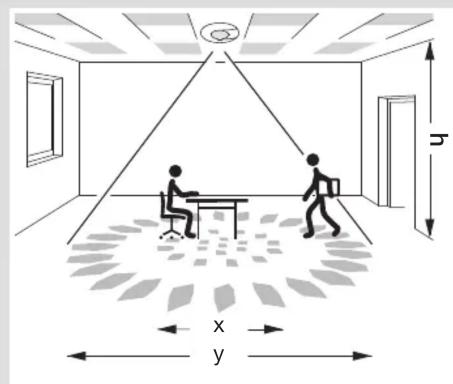

Zones de détection

Les valeurs "y" sont données pour la détection latérale. La zone de détection peut être réduite en cas de déplacement vers le détecteur.

Réglages

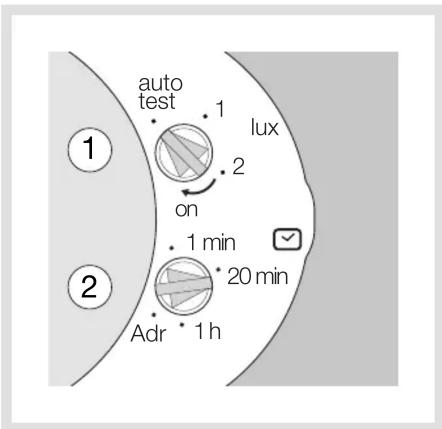

1 auto test 1 lux 2 on 1 min 20 min 2 Adr 1 h

Ordre de grandeur de luminosité

Position du potentiomètre	Valeur approxi-mative en Lux *	Application
auto test	prédéfinie
1	200	Couloir
>1 ... 2 <	>200 ... 400 <
2	400	Bureaux
>2 ... On <	>400 ... 1000 <
On	1000	Bureaux

* La précision de la mesure de lumière (lux) est affectée par l'environnement (mobilier, sol, murs...). Si nécessaire, le niveau doit être ajusté avec le potentiomètre ou la télécommande.

Télécommande de réglages

Lorsque le potentiomètre est sur "auto test", la télécommande EE807 peut régler les paramètres suivants :

• Niveaux de luminosité en Lux ( /* 🎨 🙏 🖱 - + )
• Temporisation ( ※ )
• Détection de présence/ absence
• Démarrage √
• cellule active/ passive \~*

Télécommande utilisateur

La télécommande EE808 permet d'allumer/ éteindre la lumière comme un interrupteur ( ) an off

Attention :

Appareil à installer uniquement par un installateur électricien selon les normes en vigueur.

Présentation du produit et principes de fonctionnement

Le détecteur TCC510S est un détecteur de présence permettant de détecter des mouvements de faible amplitude (mouvements du corps ou des bras). La détection se fait à l'aide d'un capteur IR pyroélectrique situé sous la lentille de détection.

Le second capteur mesure en continu la luminosité ambiante et la compare au niveau prédéfini par réglage sur le potentiomètre ①, avec la télécommande EE807 ou le paramètre ETS.

Ce produit fait partie du système d'installation tebis.

Configuration

- E-mode TX100 V.2.6.0 ou > : description détaillée dans la notice livrée avec le configurateur.

- S-mode ETS: logiciel d'application STCC510S.

Base de données et descriptif disponibles chez le constructeur.

Adressage physique

Placer le potentiomètre ② sur "Adr.", la LED rouge s'allume. Pour quitter cette fonction, placer le potentiomètre sur une autre valeur.

Fonctions

• Un canal éclairage sur le bus KNX
• Contrôle des modes présence/ absence
• Réglage de la temporisation et du niveau de luminosité via ETS ou avec la télécommande EE807

Réglages

Le niveau de luminosité et la durée de détection sont réglables à l'aide des potentiomètres, de la télécommande (EE807) ou via ETS.

Mode Test

Ce mode permet de valider la zone de détection. Pour sélectionner ce mode, placer le potentiomètre

① sur la position "auto test". La LED verte ou rouge derrière la lentille de détection s'allume pendant 2 secondes après la détection. Si la LED rouge s'allume, le niveau de luminosité mesuré est inférieur au réglage.

Si la LED verte s'allume, le niveau de luminosité mesuré est supérieur au réglage.

Après chaque détection, le mode Test est réactivité pendant 2min.

La sortie (charge KNX) est commutée pendant 2s. après chaque détection.

Il est également possible d'utiliser la télécommande EE807 pour activer ce mode quand le potentiomètre est sur "auto test".

Modes de fonctionnement

Le détecteur fonctionne selon 2 modes : - automatique (présence),
- semi-automatique (absence). Le démarrage et l'activation du capteur de luminosité peuvent être définis pour chaque mode. Un bouton poussoir KNX connecté au détecteur permet d'inverser l'état de la sortie éclairage. Cet état est maintenu pour la durée réglée par le potentiomètre ② ou par l'intermédiaire de la télécommande EE807.

Mode automatique

Dans ce mode, la lumière est contrôlée par un mouvement dans la zone de détection et le niveau de lumière ambiante.

Si une présence est détectée lorsque le niveau de luminosité est inférieur au seuil réglé, le détecteur maintient la lumière allumée pendant la durée réglée.

Dès que le détecteur a éteint la lumière, une nouvelle détection sera nécessaire tant que le niveau de luminosité ambiante est sous le seuil réglé.

Le mode utilisé peut être modifié avec la télécommande EE807 (par défaut, le détecteur fonctionne en mode automatique).

La temporisation est relancée à chaque détection.

Mode semi-automatique

Dans ce mode, le détecteur doit être activé par un bouton poussoir ou la télécommande EE808. Une détection n'enclenche pas le produit. Une fois le produit activé, il allumera la lumière pendant la durée réglée et à chaque détection, la temporisation est relancée.

Quand le détecteur est activé, la lumière reste allumée tant qu'il y a détection de présence et pour la durée réglée.

Une fois que le détecteur a éteint la lumière, un nouvel appui sur le bouton poussoir ou la télécommande sera nécessaire pour allumer la lumière.

Démarrage

Un paramètre du détecteur permet de choisir l'état de la lumière au démarrage (retour secteur) et peut être modifié avec la télécommande EE807.

Pendant le démarrage, la LED verte clignote.

• ON: la lumière s'allume immédiatement après le retour du courant.
  Le détecteur passe en mode automatique ou semi-automatique après la mise en route. En cas de détection (en mode automatique), la lumière reste allumée pendant le temps réglé. Sinon, la lumière s'éteint à la fin du démarrage.

• OFF: la lumière est éteinte.

Capteur de luminosité

Actif:

si la lumière ambiante est suffisante, le capteur désactive la commande de la lumière.

Si le capteur détecte une présence quand le niveau de luminosité ambiante est sous le seuil réglé, la lumière s'allume.

Si le niveau de luminosité ambiante augmente et dépasse la valeur du seuil pendant une certaine durée, le capteur va détecter et éteindre la lumière.

Passif :

Le détecteur n'éteint pas la lumière même si le niveau de luminosité ambiante dépasse le seuil.

Association de plusieurs détecteurs

Le produit peut être associé à un ou plusieurs détecteurs afin d'étendre la zone de couverture.

Action Réglages Potentiomètre
Utiliser les réglages Auto (usine)ou régler par latélécommandeou via ETS pourallumer automatiquement la lumière durant un tempsdéfini.	Réglages AutoMettre le potentiomètre Lux sur “auto test”.Les réglages sont prédéfinis :Lux = 400,temps = 20min,⚠ : mode Test pour 2min.Réglages télécommande EE807(Réglages manuels inhibés).	autotest1lux2on
Allumer automatiquementla lumière durantun temps défini.	Réglages installateur	autotest1lux2on1 min20 minAdr1h
Tester et valider lazone de détection.	Mode testDéplacer le potentiomètre 1 jusqu’à“auto test”.Sur cette position la télécommande EE807 peut être utilisée.	autotest1lux2auto test1lux2on
Adressage KNX	Déplacer le potentiomètre 2 sur "Adr." ouutiliser la télécommande EE807(appui long >5s. sur la touche SET jusqu'à ceque la LED de la télécommande clignote).	1 min20 minAdr1h

Réglages usine
Seuil de luminosité 400 lux
Temporisation 20 min.
Mode Présence
Démarrage OFF
Cellule active (cellule de luminosité) ON

Spécifications techniques

Caractéristiques électriques

Tension d'alimentation : bus KNX 30 V DC

Consommation sur le bus : 10mA

Caractéristiques fonctionnelles

Durée de fonctionnement sortie éclairage :

1min. -> 1 h

Seuil de luminosité : 5 -> 1000 Lux

Hauteur d'installation recommandée :

2,5 m -> 3,5m

Zone de détection : ∅ 7m

(hauteur d'installation : 2.5m)

Diamètre de perçage : 60mm

Environnement

T° de fonctionnement : -10 °C -> +45 °C

T° stockage : -20 °C -> +60 °C

Classe d'isolation : II

IK 04

Indice de protection : IP41

Résistance au feu : 650°C

Altitude max d'installation: 2000m

Tension assignée de tenue aux chocs: 800V

Degré de pollution: 2

Normes : EN60669-2-1, EN50491-3,

EN 50428, C€

TCC510S
