MODE D'EMPLOI TX510 HAGER
Detecteur de présence 2 canaux Two-channel Presence Detector
tebis
Notice d'instructions
Les détecteurs TX510 sont des détecteurs de présence 2 canaux capables de détecter des mouvements de faible amplitude
(Ex : personne travaillant dans un bureau). Cette détection se fait à l'aide de 2 capteurs pyroélectriques qui se trouvent sous les lentilles de détection ⑤.
De plus, le capteur de luminosité ⑥ mesure en continu la luminosité ambiante en la comparant au réglage de seuil de luminosité fixé par le potentiomètre ②.
La tête du détecteur est orientable à 90° et permet d'adapter la zone de détection suivant la configuration du local. Ces produits font partie du système d'installation Tebis.
Configuration
- TX100 V.1.8.0 : description détaillée dans la notice livrée avec le configurateur.
- ETS : Logiciel d'application TL510. Base de données et descriptif disponibles chez le constructeur.
Fonctions
- 2 voies de commande par le bus KNX
- Réglage des temporisations de la commande éclairage et de la commande présence via les potentiomètres ① et ③ sur le produit ou via ETS.
- Réglage du seuil de luminosité via le potentiomètre ② sur le produit ou via ETS.
Les fonctions précises de ces produits dépendent de la configuration et du paramétrage.
Câblage, test et mise en route
Commande éclairage :
La commande d'allumage est émise dès lors que le niveau de luminosité défini par le potentiomètre ② est jugé insuffisant et qu'une présence est détectée.
La commande de coupure est émise à échéance de la temporisation ① ou dès lors que la luminosité ambiante est suffisante. La temporisation ① est relancée après chaque détection de présence.
En mode semi-automatique (potentiomètre ① règlé sur Sa), la commande d'allumage est réalisée à l'aide d'un bouton poussoir communicant. La commande de coupure est émise à la fin de la temporisation éclairage ou par le détecteur dès lors que la luminosité ambiante est suffisante.
Association de plusieurs détecteurs
Le produit peut être associé à un ou plusieurs détecteurs afin d'étendre la zone de couverture.
Commande présence:
Trois modes de fonctionnement sont proposés.
Dans le mode 1, le potentiomètre ③ est réglé sur une temporisation T2 < 10'.
Après 30s de surveillance, la commande présence est émise.
A l'échéance de la temporisation T2, la commande absence est émise.
Ce mode est utilisé pour les applications telles
que relance de VMC, signalisation, ...
Dans le mode 2, le potentiomètre ③ est réglé sur une temporisation T2 >= 10'.
Après 15 min de surveillance, la commande présence est émise.
A l'échéance de la temporisation T2, la commande absence est émise. Ce mode est utilisé pour les applications telles que le changement de consigne chauffage,...
Dans le mode 3, le potentiomètre ③ est réglé sur P et la commande se déclenche immédiatement. La temporisation est fixe (2 min).
Mode Test:
Ce mode permet de valider la zone de détection. Pour sélectionner ce mode, mettre le potentiomètre ① sur la position “test”.
Chaque détection sera alors signalée par l'allumage du voyant V1 ④ durant 1 seconde si le niveau d'éclairement est inférieur au seuil réglé.
L'émission d'ordre sur le bus sera inhibée et les réglages de temporisation seront ignorés.
Mise sous tension
A la mise sous tention, la détection est inhibée pendant 30 sec. maximum (la led rouge clignote).
Réglages
Les 2 tableaux ci-dessous vous permettront d'effectuer les réglages nécessaires au bon fonctionnement du détecteur.
| lux | min5' | Commande éclairage sortie S1 |
| Commande sortie S2 mode 1 | ||
| Commande sortie S2 mode 2 | ||
| test | Test | |
| Commande sortie S2 mode 3 |
Ordre de grandeur de luminosité
| Position du potentiomètre | Valeur en Lux | Lieux d’application |
| 1 | 5 | — |
| 2 | 100 | Couloir |
| 3 | 200 | Couloir, WC |
| 4 | 300 | Travail sur écran |
| 5 | 500 | Bureaux |
| 6 | 800 | Salles de classes, Laboratoire |
| On | Inhibition de la mesure de luminosité |
Les positions du potentiomètre de ce tableau sont indicatives et dépendent de l'environnement d'installation (mobilier, sol, mur...).
Montage
cf annexe
User instructions
Potentiomètres de réglages
Adjustment potentiometers
Adjustments
Zones de détection - Detection areas
Description du détecteur - Description of detector


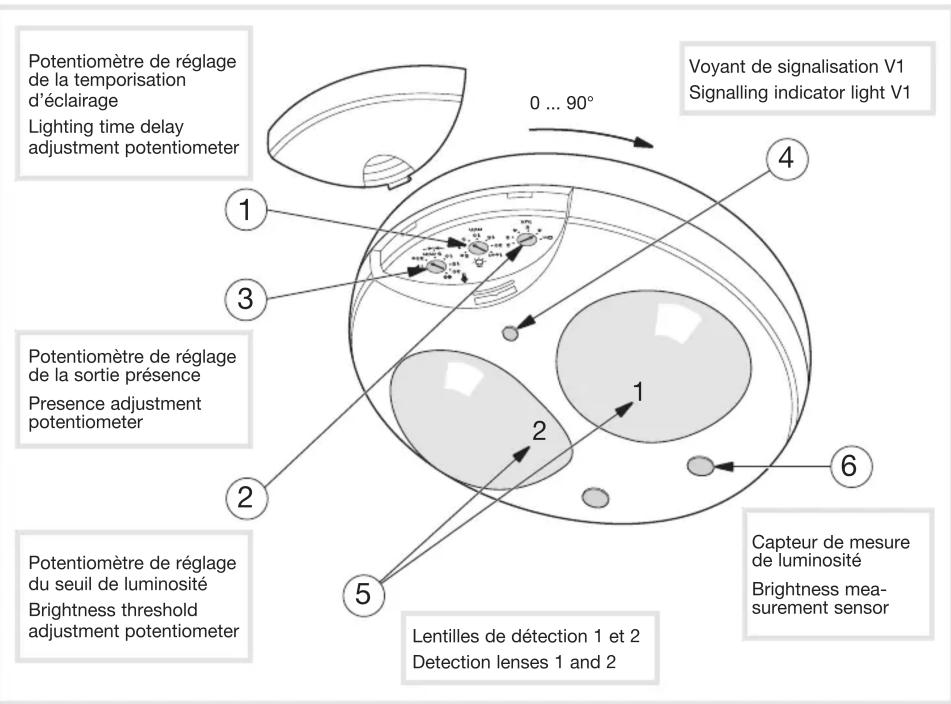

Potentiomètre de réglage de la temporisation d'éclairage Lighting time delay adjustment potentiometer 1 Potentiomètre de réglage de la sortie présence Presence adjustment potentiometer 2 Potentiomètre de réglage du seuil de luminosité Brightness threshold adjustment potentiometer 3 4 0 ... 90° Voyant de signalisation V1 Signalling indicator light V1 1 2 5 6 Lentilles de détection 1 et 2 Detection lenses 1 and 2 Capteur de mesure de luminosité Brightness mea- surement sensor| Caractéristiques électriques Electrical specificationsTension d'alimentation: Supply voltage:Consommation à vide : Power consumption: | Bus 30 V--- TBTS/SELV12 mA | |
| Caractéristiques fonctionnellesTemporisation éclairagevia potentiomètre ⚙ :Temporisation présencevia potentiomètre ⚙ :Seuil de luminosité :Hauteur d'installation recommandée | Entering instructionsLighting time delayvia potentiometer ⚙ :Presence time delayvia potentiometer ⚙ :Brightness threshold:Recommended installation distance from ground: | 1 -> 30 min30s -> 60 min5 -> 1200 Lux2,5 m -> 3,5 m |
| EnvironnementT° de fonctionnement:T° stockage:Classe d'isolation:IK:Indice de protection:Mode de transmission :Mode de configuration : | EnvironmentOperating temperature:Storage temperature:Class of isolation:IK:Protection index:Communication Media:Configuration mode: | 0°C -> +45°C-10°C -> +60°CIIIIK03IP41TP1S-mode / easy link controller |
Appareil à installer uniquement par un installateur électricien. Respecter les règles d'installation TBTS.

