EW7822UTC - Carte réseau / adaptateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Wi-Fi USB
Marque	Edimax
Modèle	EW-7822UTC
Norme Wi-Fi	802.11a/b/g/n/ac
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	AC1200 (300 Mbps 2,4 GHz + 867 Mbps 5 GHz)
Technologie	MU-MIMO
Interface hôte	USB 3.2 Gen 1 (USB 3.0) Type A
Connecteur	USB 2.0 Type A (compatible)
Voyants	1 LED (clignotement rapide : connecté, lent : non connecté, éteint : inactif)
Systèmes d'exploitation supportés	Windows 7, 8.x, 10, 11 ; macOS 10.9 à 10.15 ; Linux
Installation	Plug-and-Play (Windows) ou installation de pilote
Sécurité sans fil	WPA3 SAE, WPA2, WPA, WEP
Bouton WPS	Oui (matériel et logiciel)
Dimensions (approx.)	26,5 x 16,0 x 8,5 mm
Poids (approx.)	5 g
Alimentation	Par port USB (5 V)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Certifications	CE, RoHS
Contenu de l'emballage	Adaptateur USB, guide d'installation rapide

FOIRE AUX QUESTIONS - EW7822UTC Edimax

L'icône réseau n'apparaît pas dans la barre des tâches Windows après branchement. Que faire ?

Si l'icône réseau n'apparaît pas, c'est que le Plug-and-Play n'est pas pris en charge. Téléchargez et installez le pilote depuis le site Edimax (section III-2 de la notice), puis redémarrez l'ordinateur.

J'ai installé le pilote mais l'icône réseau reste absente (Windows 7).

Pour Windows 7, faites un clic droit sur 'Date et heure' dans la barre des tâches, sélectionnez 'Propriétés', puis activez l'icône 'Réseau'.

Quels systèmes d'exploitation sont compatibles avec l'EW-7822UTC ?

L'adaptateur est compatible avec Windows 7, 8.x, 10, 11, macOS 10.9 à 10.15, et Linux (Ubuntu/Fedora).

Comment utiliser la fonction WPS ?

Appuyez d'abord sur le bouton WPS de votre routeur pour l'activer. Ensuite, sur l'adaptateur, vous pouvez utiliser le WPS logiciel (après installation du pilote) ou maintenir enfoncé le bouton WPS matériel pendant quelques secondes.

Puis-je brancher l'adaptateur sur un port USB 2.0 ?

Oui, l'adaptateur est compatible USB 2.0, mais pour de meilleures performances en 5 GHz, utilisez un port USB 3.2 Gen 1 (USB 3.0).

Comment savoir si la connexion est active ?

Le voyant LED clignote rapidement lorsque l'adaptateur est connecté à un réseau Wi-Fi, lentement s'il n'est pas connecté, et reste éteint en l'absence d'activité sans fil.

L'adaptateur n'est pas reconnu sur macOS ?

Téléchargez le pilote macOS approprié depuis le site Edimax (vérifiez votre version de macOS via 'À propos de ce Mac'), puis installez le fichier 'Install.pkg'. Redémarrez ensuite l'ordinateur.

Quelle est la portée maximale de l'adaptateur ?

La portée dépend de l'environnement et du routeur. En intérieur, comptez environ 30 à 50 mètres en 2,4 GHz, et 15 à 30 mètres en 5 GHz.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur avant tout nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de liquides ou produits abrasifs.

L'adaptateur est-il compatible avec le WPA3 ?

Oui, le pilote Windows 10 prend en charge WPA3 SAE. Assurez-vous d'avoir installé la version de pilote la plus récente.

MODE D'EMPLOI EW7822UTC Edimax

Notice d'utilisation

08-2022 / V1.0

Edimax Technology Co., Ltd.

I. Informations sur le produit .... 1

I-1. Contenu de l'emballage....1
I-2. Présentation dumatériel ......1
I-3. État des voyants ....1
I-4. Système pris en charge....1

II. Installation Windows Plug and Play...... 2

II-2. Plug-and-Play....2

II-3. Sélectionner le réseau Wi-Fi et se connecter.....3

III. Installation du pilote Windows 5

III-1. Insérer l'adaptateur USB ....5
III-2. Télécharger et Installer le pilote......5
III-3. Connexion à un réseau Wi-Fi......8

IV. Installation du pilote macOS......10

IV-1. Insérer l'adaptateur USB ....10
IV-2. Télécharger et Installer le pilote......10
IV-3. Connexion à un réseau Wi-Fi......15

V. Fonction avancée......17

V-1. WPS logiciel ....17

V-2. WPS matériel....18

VI. Foire aux Questions (FAQ) ......19
VII. Plus d'informations....19
VIII. Consignes de sécurité ....20
IX. Déclaration de conformité CE simplifiée .....20

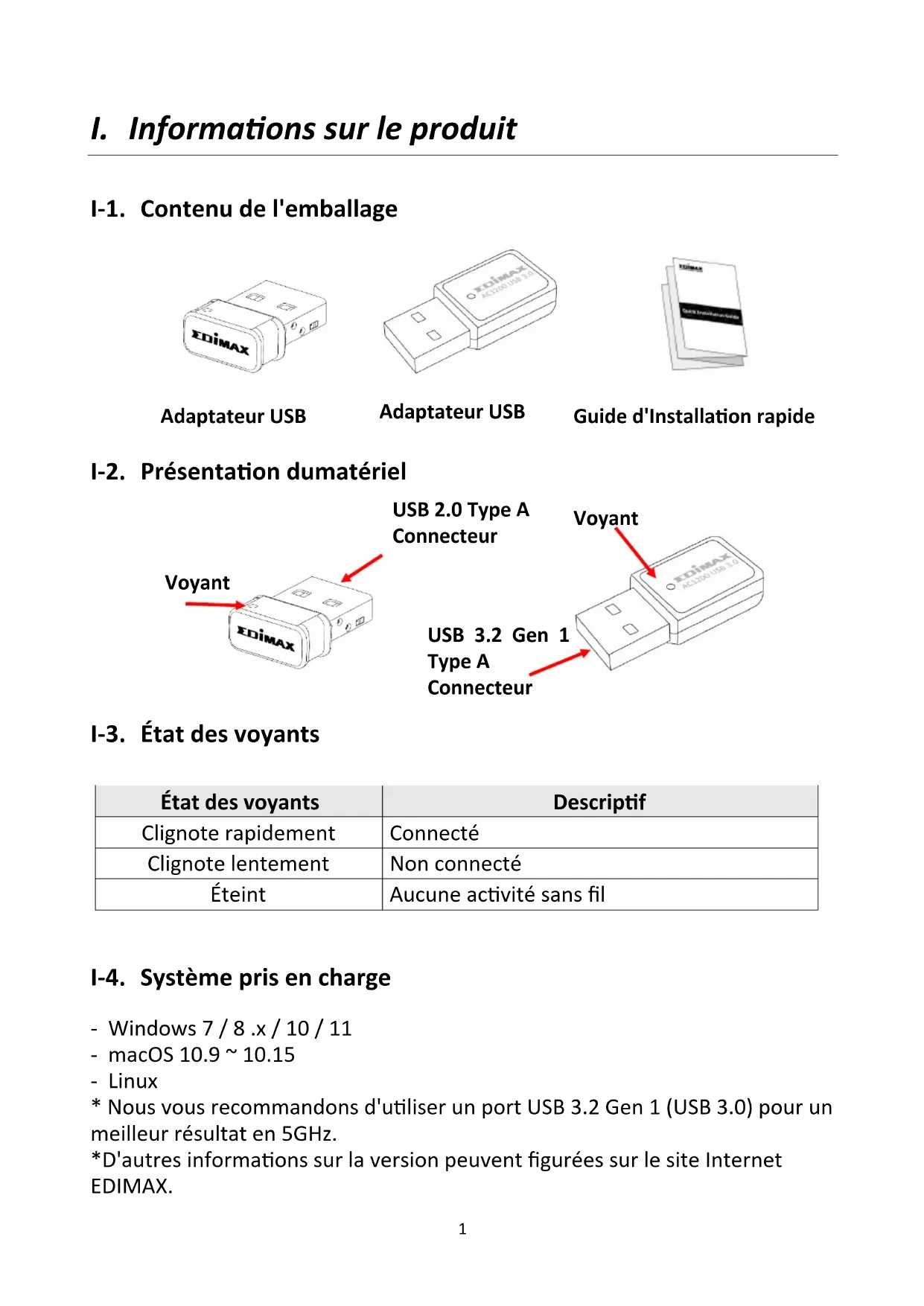

I-1. Contenu de l'emballage

Guide d'Installation rapide

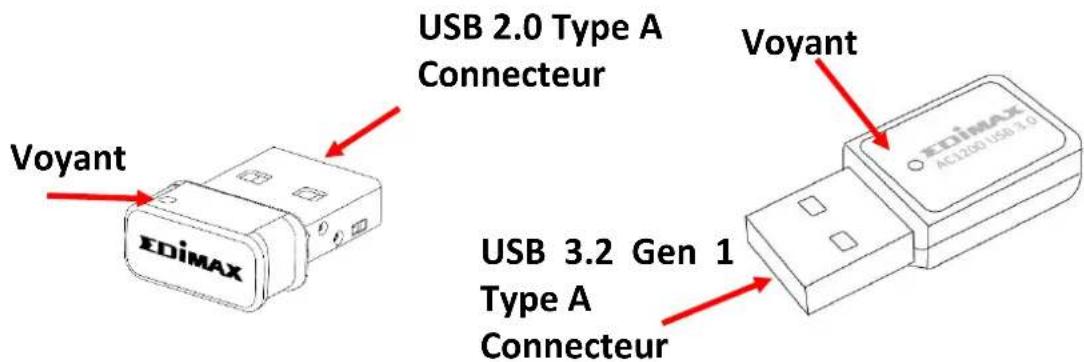

I-2. Présentation dumatériel

Voyant EDiMAX USB 2.0 Type A Connecteur Voyant EDiMAX AC1260 USB 3.0 USB 3.2 Gen 1 Type A Connecteur

I-3. État des voyants

État des voyants	Descriptif
Clignote rapidement	Connecté
Clignote lentement	Non connecté
Éteint	Aucune activité sans fil

I-4. Système pris en charge

- Windows 7 / 8 .x / 10 / 11

- macOS 10.9 \~ 10.15

- Linux

* Nous vous recommandons d'utiliser un port USB 3.2 Gen 1 (USB 3.0) pour un meilleur résultat en 5GHz.

*D'autres informations sur la version peuvent figurées sur le site Internet EDIMAX.

II. Installation Windows Plug and Play

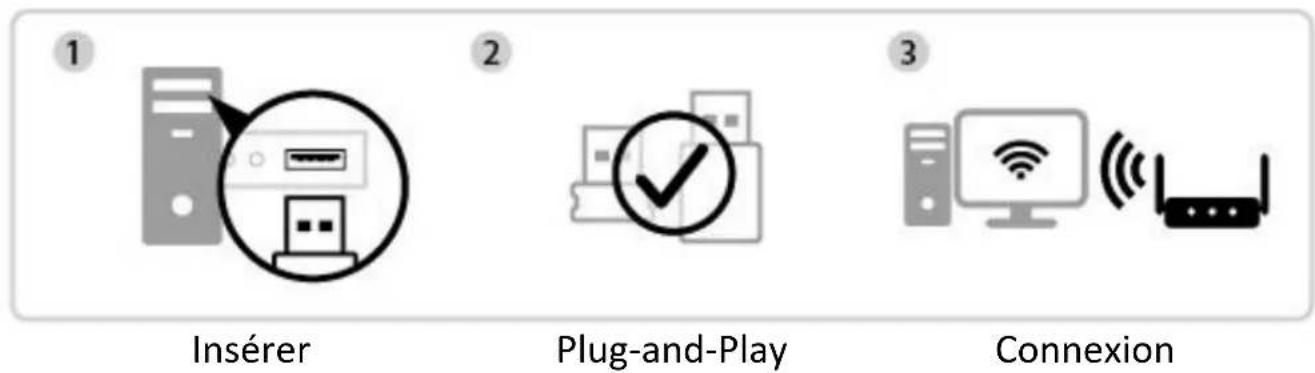

1 Insérer 2 Plug-and-Play 3 Connexion

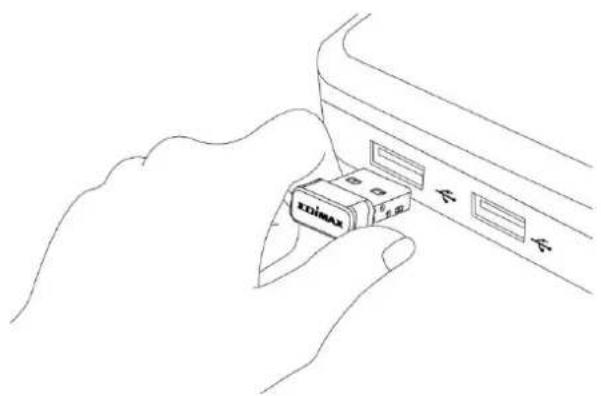

II-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans le port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

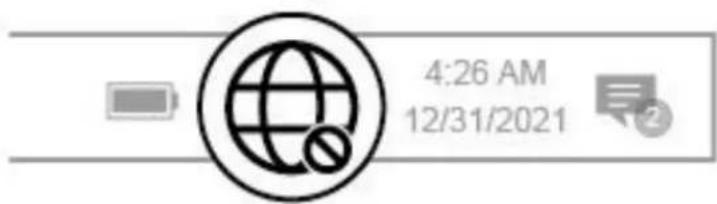

1. L'icône Réseau apparaît dans le coin inférieur droit de la barre des tâches Windows si la fonction Plug-and-Play est prise en charge. (Si l'icône Réseau n'apparaît pas, consultez la section VI. FAQ->Q1)

Notez que l'icône Réseau peut différer en fonction de la version de votre système d'exploitation.

Si votre système d'exploitation ne reconnaît pas l'adaptateur USB, vous devez installer un pilote supplémentaire sur votre ordinateur. Consultez la "section III".

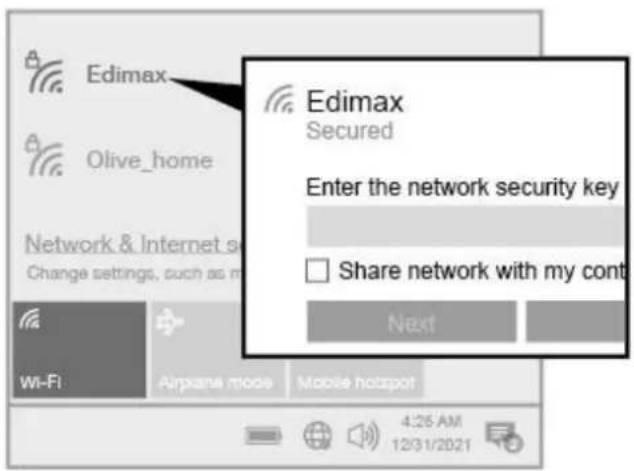

II-3. Sélectionner le réseau Wi-Fi et se connecter

Sélectionnez votre réseau Wi-Fi (SSID), cliquez sur "Connexion" et saisissez le mot de passe s'il est demandé.

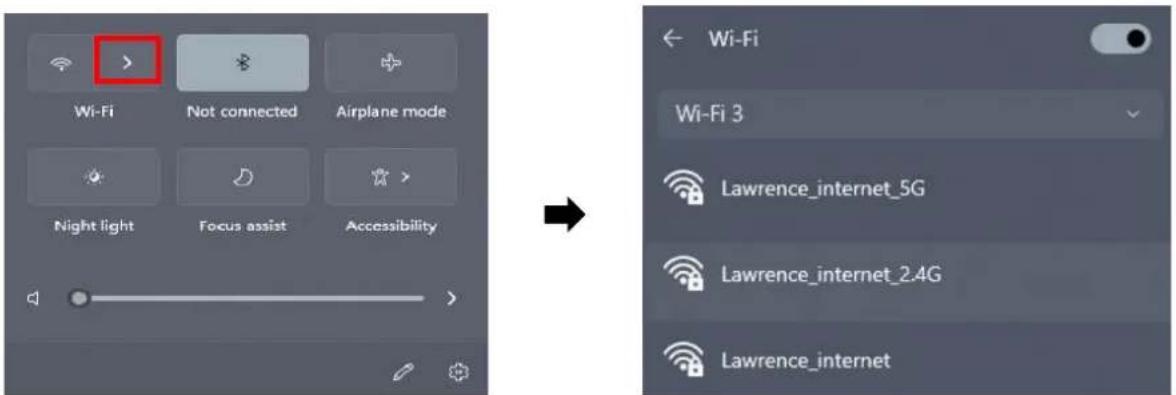

1. Les utilisateurs de Windows 11 doivent cliquer sur l'icône Réseau puis sur la flèche vers la droite pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter. Passez à l'étape 3 si un mot de passe est demandé.

Wi-Fi Not connected Airplane mode Night light Focus assist Accessibility Wi-Fi 3 Lawrence_internet_5G Lawrence_internet_2.4G Lawrence_internet

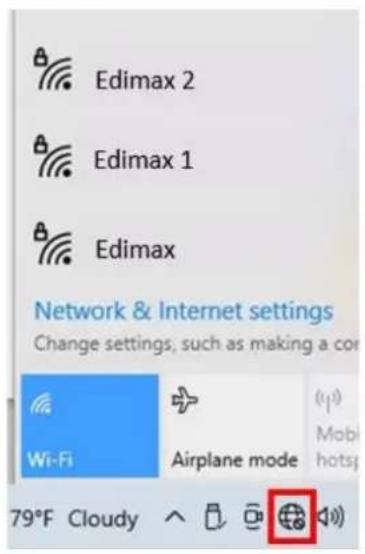

1. Les utilisateurs de Windows 10 doivent cliquer sur l'icône Réseau pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter.

1. Saisissez le mot de passe s'il est demandé.

1. Établissez la connexion Wi-Fi et vous pouvez accéder à Internet dès que l'icône Wi-Fi apparaît dans le coin inférieur droit de la barre des tâches Windows.

^ □ 📋 [播放] ENG

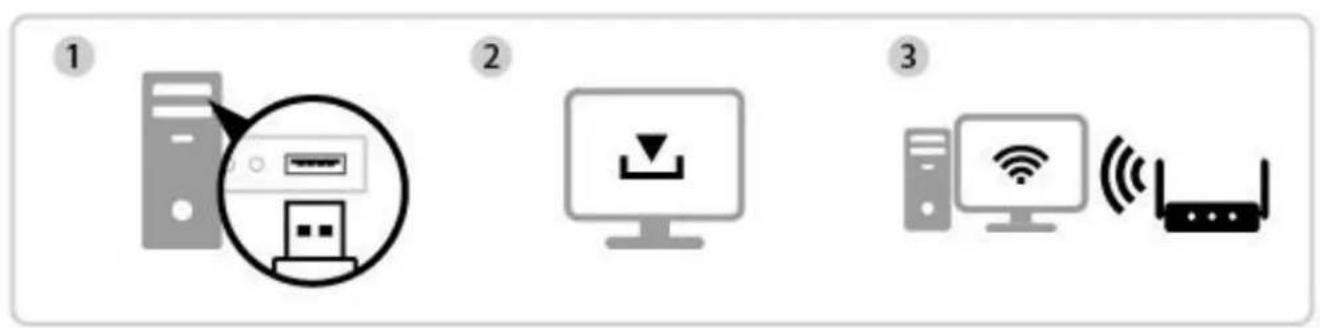

III. Installation du pilote Windows

Insérer
Télécharger et installer le pilote
Connexion

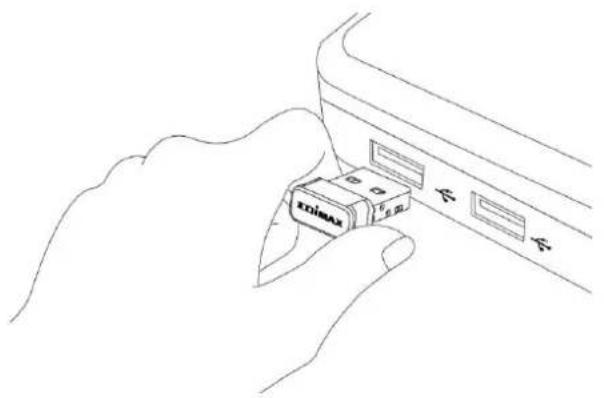

III-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans un port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

III-2. Télécharger et Installer le pilote

1. Le pilote est disponible sur le site Internet Edimax.

Si votre ordinateur ne peut pas accéder à Internet directement, utilisez un appareil connecté à Internet à la place.

1. Saisissez le numéro de modèle puis cliquez sur pour continuer.

Download

1. Cliquez sur le numéro de modèle.

Products > Home > Wireless Adapters > AC1200 Dual-Band > EW-7822UTC EW-7822UTC

AC1200 Dual-Band MU-MIMO USB 3.0 Adapter

Products > Home > Wireless Adapters > AC1200 Dual-Band > EW-7822ULC EW-7822ULC

AC1200 Dual-Band MU-MIMO USB Adapter

Veillez à ce que le numéro de modèle corresponde bien à votre adaptateur USB.

1. Faites défiler la page Internet vers le bas et sélectionnez la bonne version OS. Déplacez le curseur sur "l'icône Télécharger" 🎨 et sauvegardez le pilote sur le bureau de l'ordinateur ou à un autre emplacement.

Veillez à bien télécharger la bonne version.

Title	File Type	File Size
EW-7822ULC Windows DriverSupport OS:Windows 7/8/8.1/10WPA3 SAE is only supported in Win10 (Version : 1.0.2.4) 2022-04-06	ZIP	48.81 MB
EW-7822ULC Linux Driver 1.0.2.2Support Kernel:Fedora (3.11~5.11)ubuntu (3.8~5.11)(support Fedora&Ubuntu only) (Version : 1.0.2.2) 2021-10-26	ZIP	4.36 MB
EW-7822ULC Mac DriverSupport OS:MAC 10.15Support WPA3 SAE (Version : 1.0.2.2) 2021-03-23	ZIP	9.56 MB
Support OS:MAC 10.9~10.14Languages:English (Version : 1.0.1.6) 2019-12-27	ZIP	5.99 MB

Copiez d'abord le pilote sur une clé USB si vous avez téléchargé le pilote sur un autre appareil connecté à Internet, puis insérez la clé USB dans l'ordinateur sur lequel vous utiliserez l'adaptateur Wi-Fi USB.

1. Déplacez le curseur sur le pilote et décompressez le fichier. Une fois la décompression effectuée, accédez au dossier et cliquez sur le fichier

"setup.exe" pour continuer.

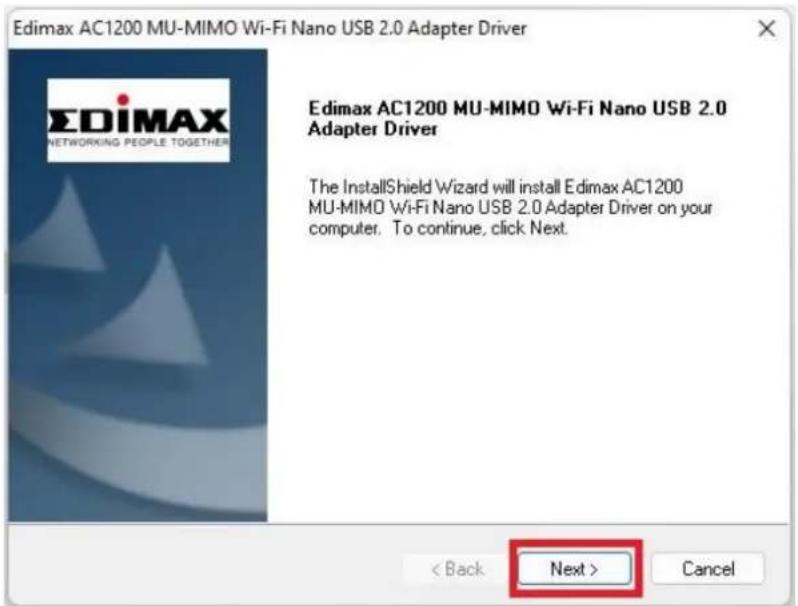

1. Une fois la procédure d'installation lancée, cliquez sur "Suivant" pour continuer.

Edimax AC1200 MU-MIMO Wi-Fi Nano USB 2.0 Adapter Driver Edimax AC1200 MU-MIMO Wi-Fi Nano USB 2.0 Adapter Driver The InstallShield Wizard will install Edimax AC1200 MU-MIMO Wi-Fi Nano USB 2.0 Adapter Driver on your computer. To continue, click Next. < Back Next > Cancel

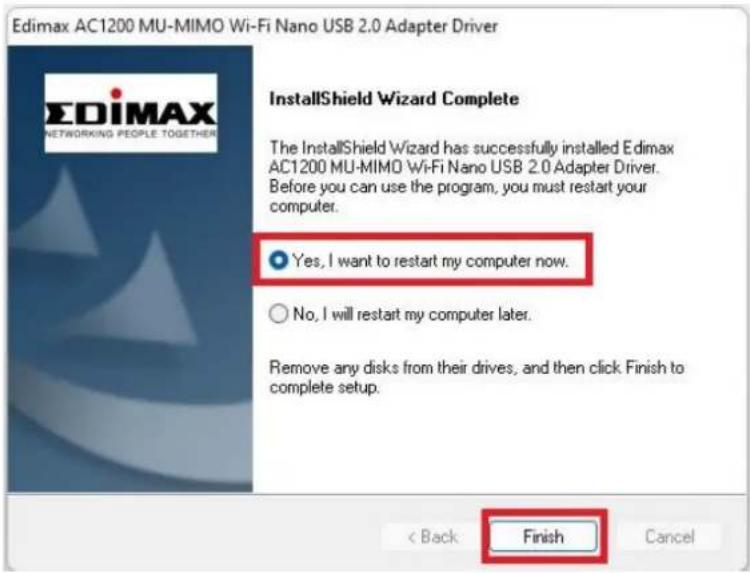

1. Lorsque l'installation est terminée, il vous sera demandé si vous souhaitez redémarrer l'ordinateur tout de suite ou plus tard. Sélectionnez "Oui" et cliquez sur "Terminer" pour continuer.

1. Veillez à bien redémarrer votre PC avant de passer à l'étape suivante.

III-3. Connexion à un réseau Wi-Fi

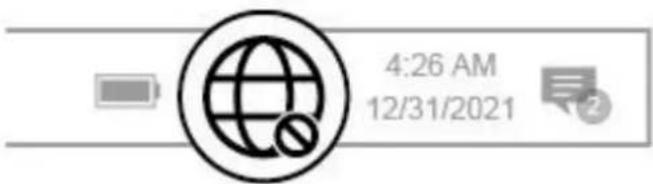

1. Après avoir redémarré votre ordinateur, l'icône Réseau apparaît, dans le coin inférieur droit de la barre des tâches Windows. (Consultez la section VI. FAQ->Q2)

Notez que l'icône Réseau peut différer en fonction de la version de votre système d'exploitation.

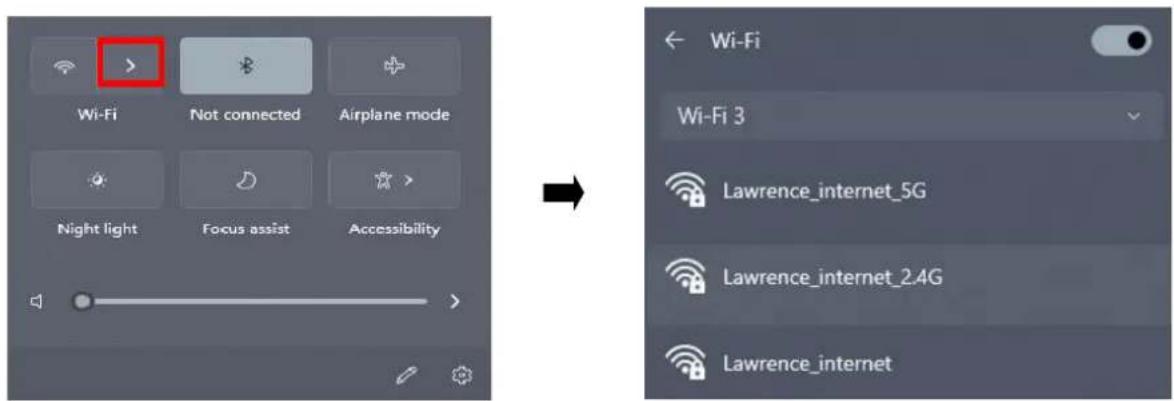

1. Les utilisateurs de Windows 11 doivent cliquer sur l'icône Réseau puis sur la flèche vers la droite > pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter. Passez à l'étape 4 si un mot de passe est demandé.

Wi-Fi Not connected Airplane mode Night light Focus assist Accessibility Wi-Fi Wi-Fi 3 Lawrence_internet_5G Lawrence_internet_2.4G Lawrence_internet

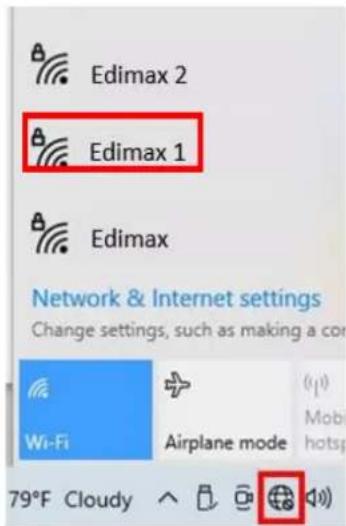

1. Les utilisateurs de Windows 10 doivent cliquer sur l'icône Réseau pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter.

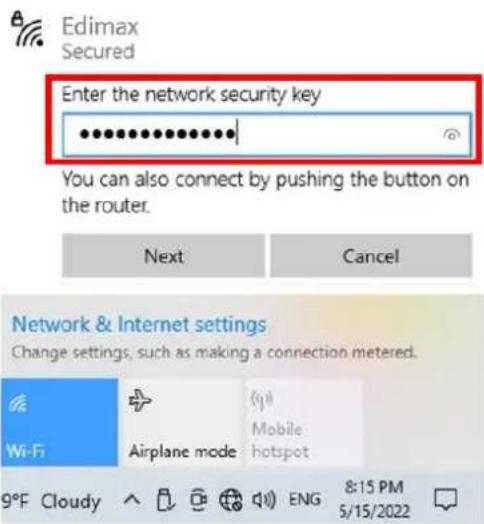

1. Saisissez le mot de passe s'il est demandé.

1. Établissez la connexion Wi-Fi et vous pouvez accéder à Internet dès que l'icône Wi-Fi apparaît dans le coin inférieur droit de la barre des tâches Windows.

IV. Installation du pilote macOS

Insérer
Télécharger et installer le pilote
Connexion

IV-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans le port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

IV-2. Télécharger et Installer le pilote

1. Le pilote est disponible sur le site Internet Edimax.

Si votre ordinateur ne peut pas accéder à Internet directement, utilisez un appareil connecté à Internet à la place.

1. Saisissez le numéro de modèle puis cliquez sur pour continuer.

Download

1. Cliquez sur le numéro de modèle.

Products > Home > Wireless Adapters > AC1200 Dual-Band > EW-7822UTC EW-7822UTC AC1200 Dual-Band MU-MIMO USB 3.0 Adapter

Products > Home > Wireless Adapters > AC1200 Dual-Band > EW-7822ULC EW-7822ULC AC1200 Dual-Band MU-MIMO USB Adapter Upgrade Your Laptop to MU-MIMO

Veillez à ce que le numéro de modèle corresponde bien à l'adaptateur USB.

1. Faites défiler la page Internet vers le bas et sélectionnez la bonne version OS. Déplacez le curseur sur "l'icône Télécharger" 🎨 et sauvegardez le pilote sur le bureau de l'ordinateur ou à un autre emplacement.

Assurez-vous de sélectionner le bon fichier pour votre version de Mac OS. Pour vérifier votre version de Mac OS, cliquez sur le logo Apple en haut à gauche du bureau et allez dans "À propos de ce Mac".

Title	File Type	File Size
EW-7822ULC Windows DriverSupport OS:Windows 7/8/8.1/10WPA3 SAE is only supported in Win10 (Version : 1.0.2.4) 2022-04-06	ZIP	48.81 MB
EW-7822ULC Linux Driver 1.0.2.2Support Kernel: Fedora (3.11~5.11)ubuntu (3.8~5.11)(support Fedora&Ubuntu only) (Version : 1.0.2.2) 2021-10-26	ZIP	4.36 MB
EW-7822ULC Mac DriverSupport OS:MAC 10.15Support WPA3 SAE (Version : 1.0.2.2) 2021-03-23	ZIP	9.56 MB
Support OS:MAC 10.9~10.14Languages:English (Version : 1.0.1.6) 2019-12-27	ZIP	5.99 MB

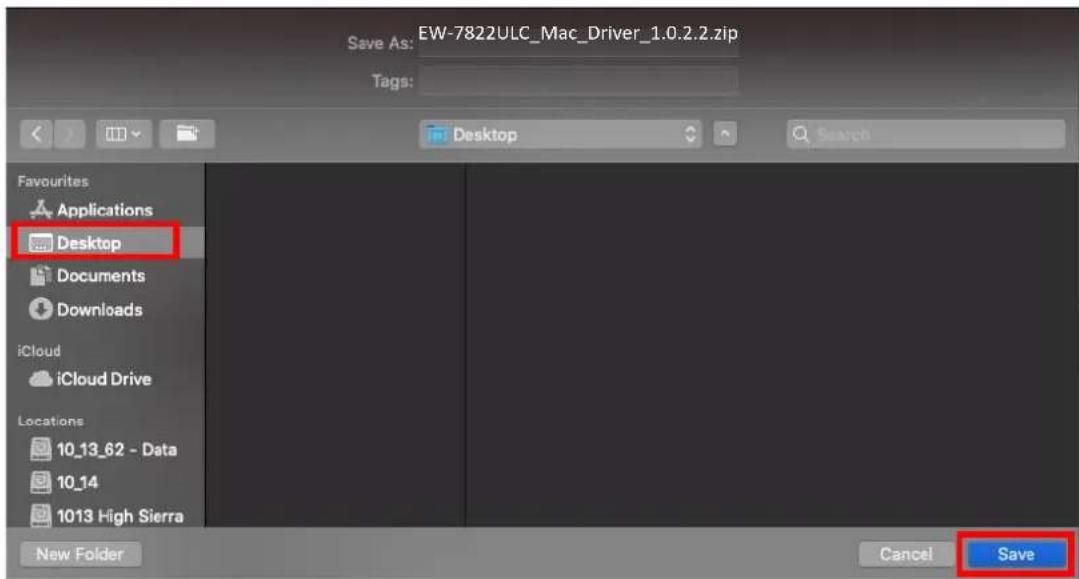

1. Cliquez sur "Télécharger le fichier lié en tant que...", sélectionnez "Bureau" et cliquez sur "Sauvegarder" pour enregistrer le pilote sur le bureau de votre ordinateur.

Save As: EW-7822ULC_Mac_Driver_1.0.2.2.zip Tags: Favourites Applications Desktop Documents Downloads iCloud iCloud Drive Locations 10_13_62 - Data 10_14 1013 High Sierra New Folder Cancel Save

1. Déplacez le curseur sur le fichier que vous souhaitez télécharger et

double-cliquez dessus pour le décompresser.

Copiez d'abord le pilote sur l'adaptateur USB si vous avez téléchargé le pilote sur un autre appareil connecté à Internet, puis insérez la clé USB dans l'ordinateur sur lequel vous utiliserez l'adaptateur Wi-Fi USB.

1. Une fois le pilote décompressé, un nouveau dossier apparaît.

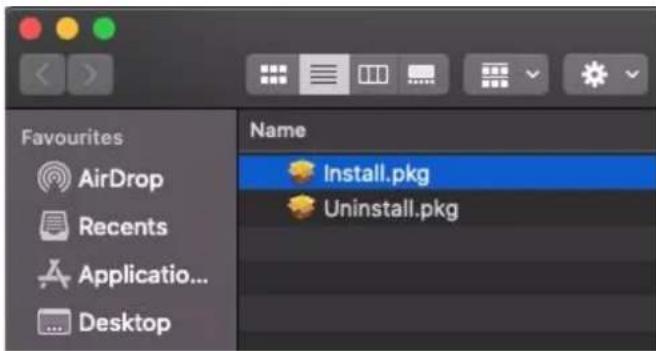

1. Accédez au dossier et cliquez sur "Install.pkg" pour continuer.

Favourites AirDrop Recents Application... Desktop Name Install.pkg Uninstall.pkg

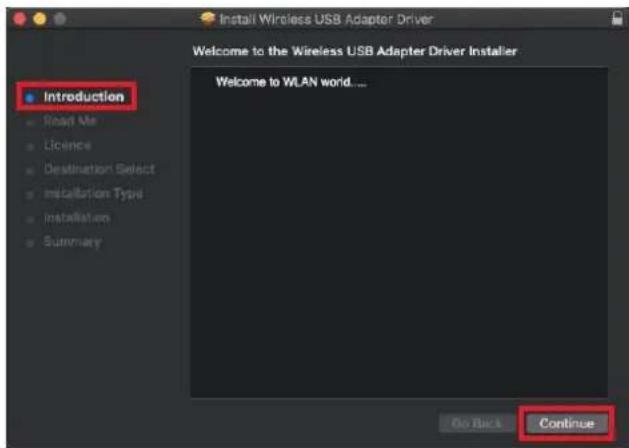

1. Cliquez sur "Continuer" pour lancer la procédure d'installation.

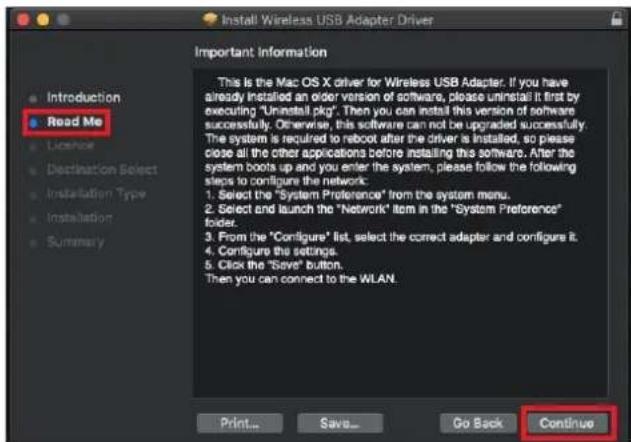

1. L'écran affiche des informations importantes ; veuillez les lire attentivement. Cliquez sur "Continuer" lorsque vous êtes prêt.

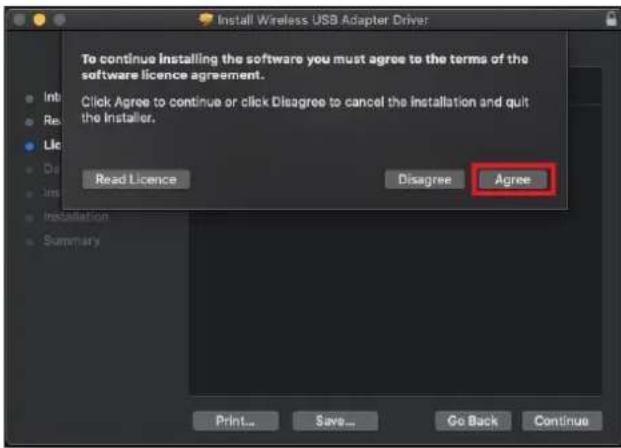

1. Pour lire la licence du logiciel, cliquez sur "Lire la licence" puis cliquez sur "Accepter" pour confirmer que vous acceptez les conditions. Vous devez accepter les conditions pour pouvoir poursuivre l'installation du logiciel.

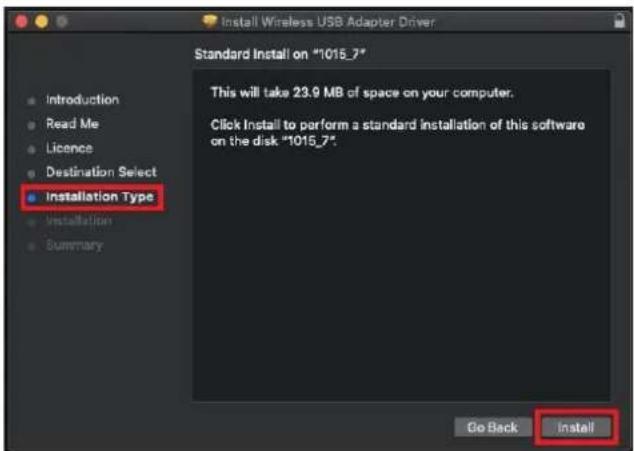

1. Quand les informations sur l'espace du disque apparaissent, cliquez sur "Installer" pour continuer.

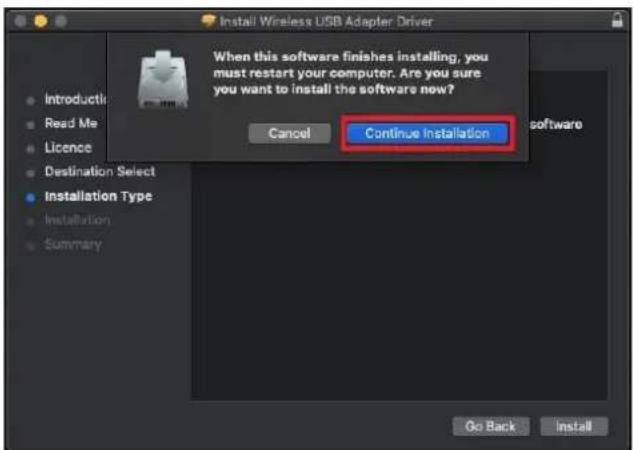

1. Cliquez sur "Poursuivre l'installation" pour installer le pilote.

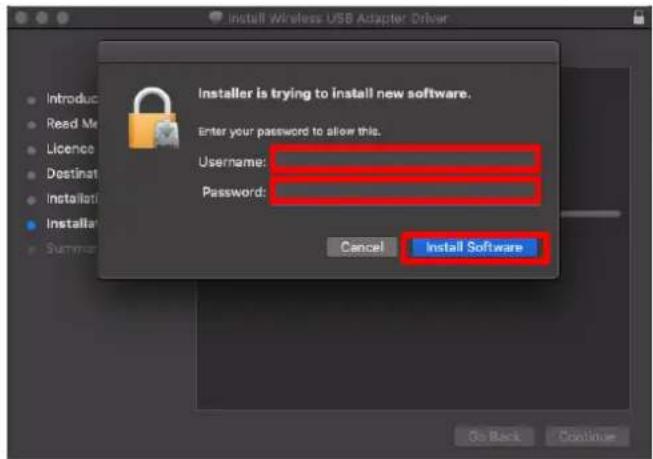

1. Saisissez le "Nom d'utilisateur" et le "Mot de passe" Administrateur et cliquez sur "Installer le logiciel".

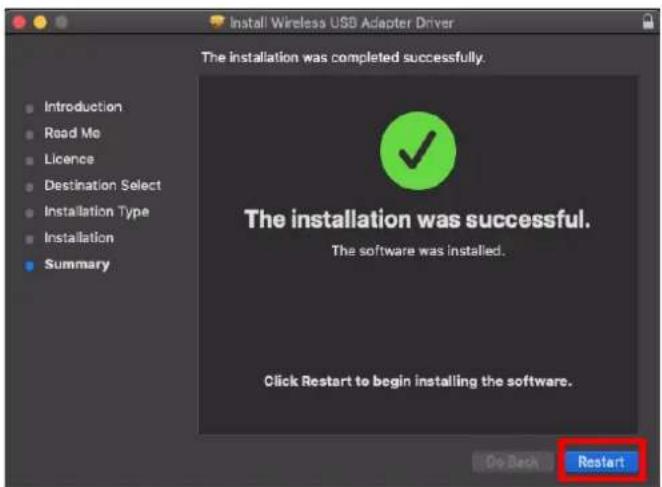

1. L'installation prend quelques minutes. Une fois l'installation terminée, cliquez sur "Redémarrer" pour redémarrer votre ordinateur.

IV-3. Connexion à un réseau Wi-Fi

1. Après avoir redémarré votre ordinateur, l'icône de l'adaptateur Wi-Fi USB apparaît dans la barre des tâches, en haut à droite. Cliquez sur l'icône puis sur "Activer USB-WiFi" pour activer l'adaptateur.

Turn USB-WiFi On

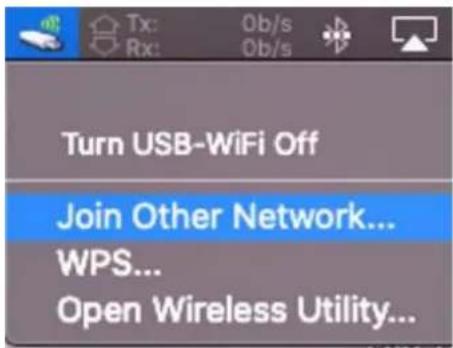

1. Après avoir activé le USB WiFi, cliquez sur l'icône de l'adaptateur Wi-Fi USB et sélectionnez "Rejoindre un autre réseau".

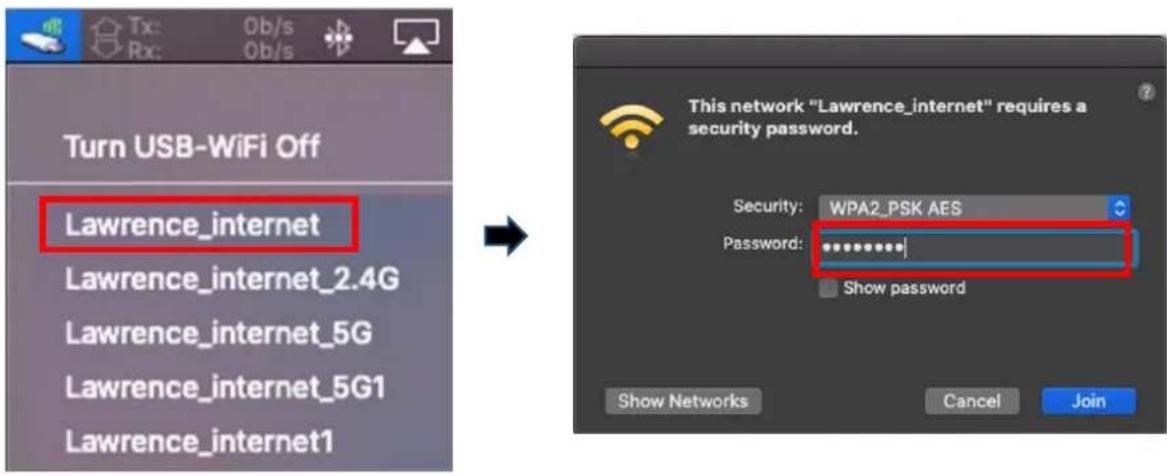

1. Sélectionnez le réseau Wi-Fi (SSID) et saisissez le mot de passe s'il est demandé.

Turn USB-WiFi Off Lawrence_internet Lawrence_internet_2.4G Lawrence_internet_5G Lawrence_internet_5G1 Lawrence_internet1 This network "Lawrence_internet" requires a security password. Security: WPA2_PSK AES Password: ********# Show password Show Networks Cancel Join

1. Établissez la connexion qui vous permet d'accéder à Internet lorsque vous voyez l'icône dans la barre des tâches en haut à droite.

Le WPS, Configuration Wi-Fi Protégée, est une façon supplémentaire simple d'établir des connexions entre des appareils compatibles WPS quand vous utilisez l'adaptateur Wi-Fi sur un ordinateur Windows. Lorsque le WPS est activé correctement pour deux appareils compatibles, ces derniers établissent automatiquement une connexion entre eux sans avoir besoin de mot de passe.

V-1. WPS logiciel

1. Pour prendre en charge le WPS, l'installation d'un pilote est nécessaire. Consultez la section III pour d'abord installer le pilote.

2. Sur votre routeur ou PA Wi-Fi, appuyez sur le bouton WPS pendant le temps nécessaire pour activer le WPS.

Consultez la notice de votre routeur ou PA Wi-Fi pour activer le WPS correctement.

1. Sur l'adaptateur USB, consultez la section III-2 et passez l'étape "Saisir le mot de passe" si les procédures sont correctes.

2. L'établissement de la connexion prend du temps. Une fois la connexion établie, vous pouvez accéder à Internet directement.

V-2. WPS matériel

1. Pour prendre en charge le WPS, l'installation d'un pilote est nécessaire. Consultez la section III pour d'abord installer le pilote.

2. Sur votre routeur ou PA Wi-Fi, appuyez sur le bouton WPS pendant le temps nécessaire pour activer le WPS.

Consultez la notice de votre routeur ou PA Wi-Fi pour activer le WPS correctement.

1. Sur l'adaptateur USB, activez immédiatement la fonction WPS en maintenant enfoncé le bouton "WPS".

1. L'établissement de la connexion prend du temps. Une fois la connexion établie, vous pouvez accéder à Internet directement.

Q1. Pourquoi l'icône Réseau n'apparaît-elle pas dans la barre des tâches Windows ?

A. Le Plug-and-Play n'est pris en charge par votre ordinateur pour cet appareil. Consultez la section III-2 pour télécharger et installer le pilote et réessayez.

Q2. Une fois le pilote installé, pourquoi l'icône Réseau n'apparaît-elle pas dans la barre des tâches Windows ?

A. Pour Windows 7, effectuez un clic-droit sur "Date et heure" sur la barre des tâches et sélectionnez "Propriétés". Recherchez l'élément système "Réseau", et paramétrez le comportement sur "Activé". L'icône Réseau apparaîtra ensuite dans la barre des tâches Windows.

VII. Plus d'informations

Pour obtenir plus de précisions, visitez notre site Internet en utilisant l'URL suivante ou scannez le code QR :

Recherchez le numéro de modèle pour accéder à la bonne page.

Download

Les directives de sécurité générale qui suivent sont là pour vous aider à garantir votre propre sécurité et pour protéger votre produit d'éventuels dommages. Pensez à consulter la notice d'utilisation du produit pour en savoir plus.

• Ce produit n'est destiné à servir qu'à l'intérieur.
• L'électricité statique peut nuire aux composants électroniques. Déchargez toute l'électricité statique de votre corps (en touchant une barre métallique reliée à la terre par exemple) avant de toucher le produit.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne tentez jamais de réparer le produit et de le démonter.
• Ne renversez pas de nourriture ou de liquide sur le produit et n'insérez jamais aucun objet dans les ouvertures.
• N'utilisez pas ce produit près de liquides, dans des zones très humides ou avec trop de condensation.
• Gardez le produit loin des radiateurs et des autres sources de chaleur.
• Cet appareil n'est pas destiné à être utilisé par des enfants.
• Veillez à toujours débrancher le produit de l'alimentation électrique avant de le nettoyer et à n'utiliser qu'un chiffon sec non pelucheux pour le nettoyage

IX. Déclaration de conformité CE simplifiée

Par la présente, Edimax Technology déclare que l'équipement radio de type Adaptateur Wi-Fi USB est conforme aux Directives 2014/53/UE et 2014/35/UE.

Le texte intégral de la déclaration de conformité européenne est disponible à l'adresse Internet suivante :

https://www.edimax.com/download/doc

Français: Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2014/53/EU, 2014/35/EU.
