| Type de produit | Galvanomètre encastrable analogique |
| Marque | Monacor |
| Modèle | PM215A |
| Catégorie | Instrument de mesure électrique |
| Type d'affichage | Aiguille sur cadran |
| Plage de mesure (série) | 30 µA … 15 A / 10 V … 30 V |
| Résistance interne | Variable selon le modèle (ex: 6,5 kΩ pour 30 µA) |
| Précision | Classe 2.5 (estimation) |
| Dimensions face avant | 60,3 × 46,3 mm |
| Profondeur | 32 mm |
| Diamètre de perçage | 37,5 mm |
| Poids | Environ 50 g |
| Température de fonctionnement | 0 °C à 40 °C |
| Alimentation | Aucune (passif) |
| Utilisation prévue | Mesure de courant continu ou tension continue |
| Installation | Encastrable dans panneau, fixation par trou Ø37,5 mm |
| Entretien | Chiffon doux et sec ; pas de produits chimiques |
| Sécurité | Usage intérieur, protéger des projections et de l'humidité |
| Élimination | Conformément aux directives locales |
FOIRE AUX QUESTIONS - PM215A Monacor
Comment brancher le galvanomètre pour mesurer un courant ?
Pour mesurer un courant continu, branchez l'appareil en série dans le circuit. Respectez la polarité : le positif de la source vers la borne positive du galvanomètre. Ne dépassez pas la plage de mesure.
Comment brancher le galvanomètre pour mesurer une tension ?
Pour mesurer une tension continue, branchez l'appareil en parallèle sur la charge. Connectez la borne positive au point de tension positive. La résistance interne détermine la chute de tension, mais elle est généralement négligeable.
Quelle est la résistance interne du PM215A ?
La résistance interne dépend de la plage de mesure spécifique du modèle. Par exemple, pour une version 30 µA, elle est de 6,5 kΩ ; pour 1 mA, 200 Ω. Consultez le tableau des caractéristiques techniques pour votre version.
Quelles sont les précautions d'emploi ?
Utilisez l'appareil uniquement en intérieur (0-40 °C). Évitez les projections d'eau, l'humidité élevée et la chaleur excessive. Ne le nettoyez pas avec des produits chimiques ou de l'eau. Respectez les plages de mesure pour éviter les surcharges.
Comment installer l'appareil dans un panneau ?
Percez un trou de diamètre 37,5 mm. Insérez le galvanomètre par l'avant. Utilisez les pattes de fixation fournies et serrez-les à l'arrière pour maintenir l'appareil. Respectez la profondeur d'encastrement (32 mm).
Quel est le diamètre du trou de perçage ?
Le diamètre de perçage nécessaire est de 37,5 mm (voir le plan d'encombrement).
Comment nettoyer l'appareil ?
Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, de solvants ou d'eau, car ils pourraient endommager le boîtier et affecter les mesures.
Que faire en cas d'affichage erroné ?
Des charges statiques sur le boîtier plastique peuvent fausser l'affichage. Essayez de décharger l'appareil en touchant une masse. Vérifiez les connexions et la plage de mesure. Si le problème persiste, contactez un professionnel.
Puis-je utiliser l'appareil en extérieur ?
Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il n'est pas protégé contre les intempéries, l'humidité ou les variations de température hors plage (0-40 °C).
Comment éliminer l'appareil en fin de vie ?
Conformément à la directive DEEE, ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte approprié pour le recyclage des déchets électroniques.
Questions des utilisateurs sur PM215A Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Instrument de mesure électrique au format PDF gratuitement ! Retrouvez votre notice PM215A - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PM215A de la marque Monacor.

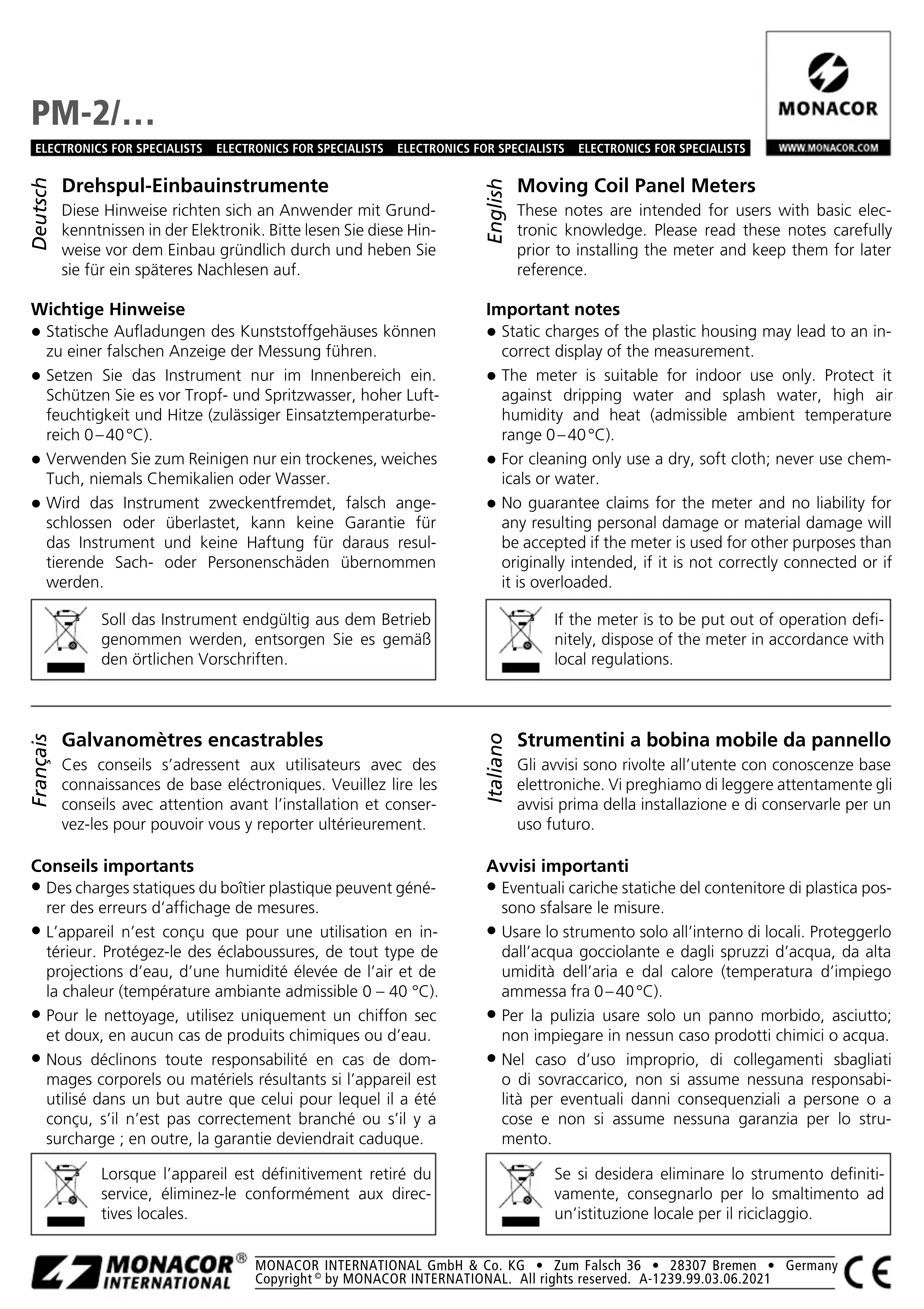

MODE D'EMPLOI PM215A Monacor
Galvanomètres encastrables
Ces conseils s'adressent aux utilisateurs avec des connaissances de base électroniques. Veuillez lire les conseils avec attention avant l'installation et conservez-les pour pouvoir vous y reporter ultérieurement.
Conseils importants
- Des charges statiques du boîtier plastique peuvent générer des erreurs d'affichage de mesures.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 – 40 °C).
- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
Italiano
Strumentini a bobina mobile da pannello
Caractéristiques techniques
Dati tecnici
| ModellModelModèleModello | MessbereichMeasuring rangePlage de mesureCampo di misura | InnenwiderstandInternal resistanceRésistance interneResistenza interna |
| PM-2/30UA | 30 μA | 6,5 kΩ |
| PM-2/50UA | 50 μA | 3,0 kΩ |
| PM-2/+-50UA | ±50 μA | 1,9 kΩ |
| PM-2/100UA | 100 μA | 1,9 kΩ |
| PM-2/1MA | 1 mA | 200 Ω |
| PM-2/50MA | 50 mA | 1,2 Ω |
| PM-2/3A | 3 A | 20 mΩ |
| PM-2/5A | 5 A | 12 mΩ |
| PM-2/10A | 10 A | 6 mΩ |
| PM-2/15A | 15 A | 4 mΩ |
| PM-2/10V | 10 V | 10 kΩ |
| PM-2/15V | 15 V | 15 kΩ |
| PM-2/30V | 30 V | 30 kΩ |


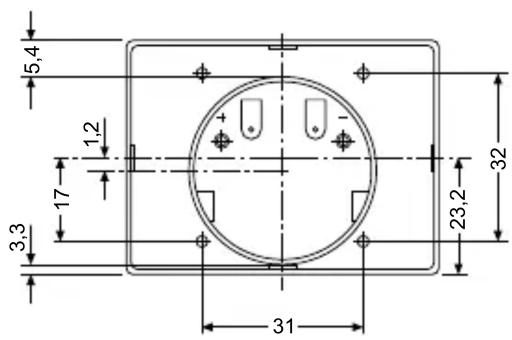

5,4 1,2 17 3,3 31 23,2 32

