| Type de produit | Galvanomètre encastrable (instrument de mesure électrique à bobine mobile) |
| Marque | Monacor |
| Modèle | PM250UA |
| Plages de mesure (selon sous-modèle) | Courant continu : 30 µA à 15 A ; Tension continue : 10 V, 15 V, 30 V |
| Résistance interne (exemple sous-modèle PM-2/50UA) | 3,0 kΩ (pour 50 µA) |
| Dimensions hors tout | Diamètre 37,5 mm, hauteur 32 mm |
| Diamètre de perçage | 37,5 mm |
| Profondeur de montage | 23 mm |
| Poids estimé | 30 g |
| Alimentation | Aucune (instrument passif) |
| Type d'affichage | Analogique à aiguille |
| Fonctions principales | Mesure de courant continu et tension continue |
| Matériau du boîtier | Plastique |
| Entretien et nettoyage | Utiliser uniquement un chiffon sec et doux. Ne pas utiliser de produits chimiques ni d'eau. |
| Sécurité | Protéger des éclaboussures, de l'humidité élevée et de la chaleur. Température ambiante admissible : 0 – 40 °C. Éviter les charges statiques sur le boîtier. |
| Utilisation prévue | Intérieur uniquement |
| Pièces détachées et réparabilité | Non connues ; en cas de panne, contacter le fabricant. |
| Informations générales | Notice d'utilisation incluse. Fabricant : Monacor. Conforme aux directives locales pour la mise au rebut. |
FOIRE AUX QUESTIONS - PM250UA Monacor
Quelle est la fonction principale du PM250UA ?
Le PM250UA est un galvanomètre encastrable utilisé pour mesurer des courants continus (μA, mA, A) et des tensions continues, selon le sous-modèle.
Comment brancher correctement l'appareil ?
Connectez les bornes selon la polarité indiquée. Respectez la plage de mesure et ne dépassez pas la valeur maximale pour éviter une surcharge.
Que faire si l'aiguille ne bouge pas ?
Vérifiez d'abord que le circuit est sous tension et que les connexions sont correctes. Si l'aiguille reste bloquée, l'appareil est peut-être endommagé ou surchargé.
Puis-je mesurer du courant alternatif avec le PM250UA ?
Non, le PM250UA est conçu uniquement pour le courant continu (DC). Ne l'utilisez pas sur du courant alternatif.
Comment nettoyer l'instrument ?
Utilisez un chiffon sec et doux pour essuyer le boîtier. N'utilisez jamais d'eau, de solvants ou de produits chimiques.
L'appareil peut-il être utilisé en extérieur ?
Non, le PM250UA est prévu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité et des projections.
Comment éviter les erreurs d'affichage dues à l'électricité statique ?
Les charges statiques sur le boîtier plastique peuvent fausser les mesures. Évitez de frotter l'appareil et utilisez-le dans un environnement sec.
Quelle est la température d'utilisation admissible ?
La température ambiante doit être comprise entre 0 °C et 40 °C. Ne l'exposez pas à des températures extrêmes.
Que faire en cas de surcharge ?
Une surcharge peut endommager l'instrument. Si l'aiguille dépasse la graduation maximale, débranchez immédiatement la source et vérifiez que la plage de mesure est adaptée.
Comment éliminer l'appareil en fin de vie ?
Suivez les directives locales de recyclage des déchets électroniques. Ne jetez pas l'appareil avec les ordures ménagères.
Questions des utilisateurs sur PM250UA Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Instrument de mesure électrique au format PDF gratuitement ! Retrouvez votre notice PM250UA - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PM250UA de la marque Monacor.

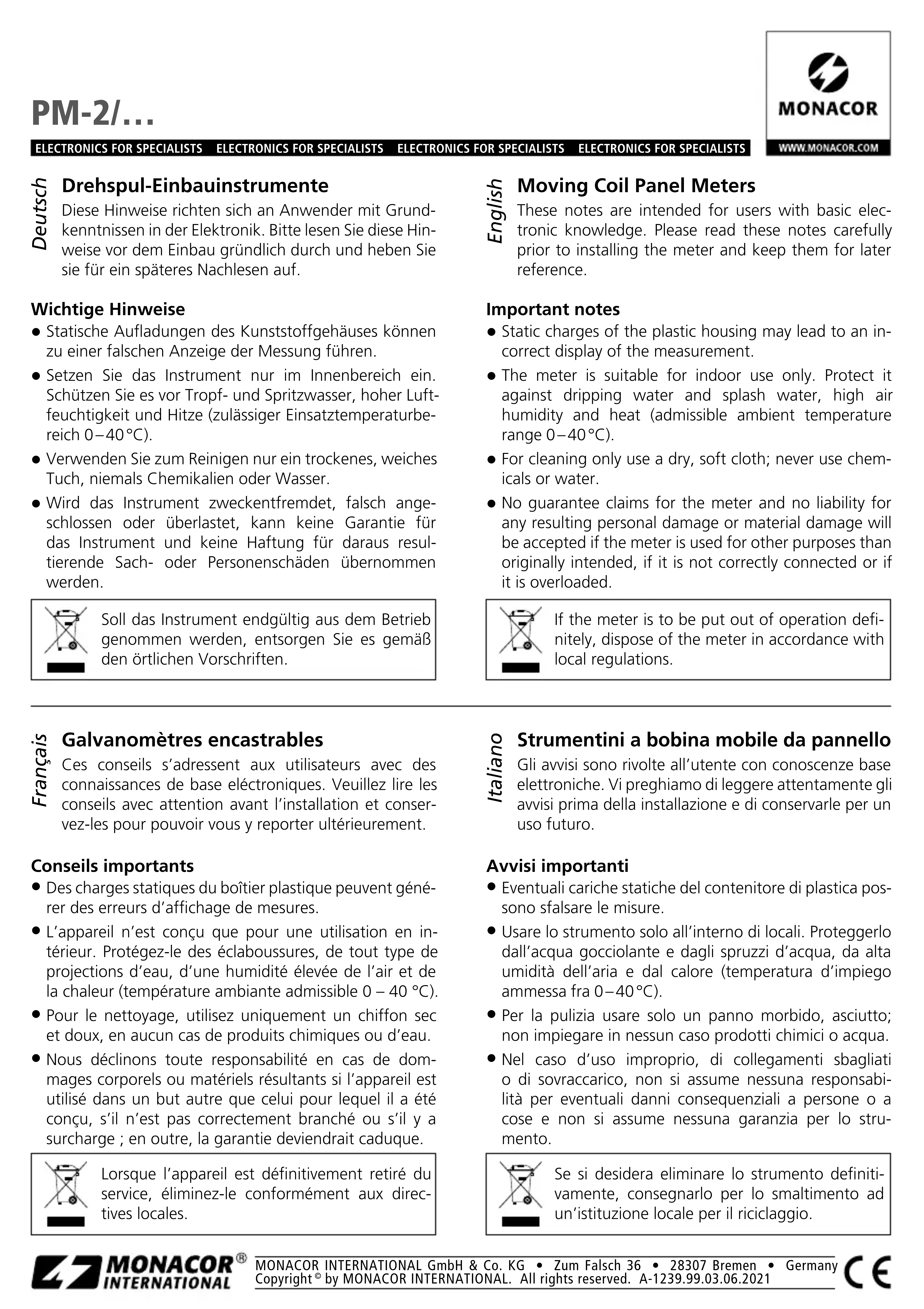

MODE D'EMPLOI PM250UA Monacor
Galvanomètres encastrables
Ces conseils s'adressent aux utilisateurs avec des connaissances de base électroniques. Veuillez lire les conseils avec attention avant l'installation et conservez-les pour pouvoir vous y reporter ultérieurement.
Conseils importants
- Des charges statiques du boîtier plastique peuvent générer des erreurs d'affichage de mesures.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0 – 40 °C).
- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
Italiano
Strumentini a bobina mobile da pannello
Caractéristiques techniques
Dati tecnici
| ModellModelModèleModello | MessbereichMeasuring rangePlage de mesureCampo di misura | InnenwiderstandInternal resistanceRésistance interneResistenza interna |
| PM-2/30UA | 30 μA | 6,5 kΩ |
| PM-2/50UA | 50 μA | 3,0 kΩ |
| PM-2/+-50UA | ±50 μA | 1,9 kΩ |
| PM-2/100UA | 100 μA | 1,9 kΩ |
| PM-2/1MA | 1 mA | 200 Ω |
| PM-2/50MA | 50 mA | 1,2 Ω |
| PM-2/3A | 3 A | 20 mΩ |
| PM-2/5A | 5 A | 12 mΩ |
| PM-2/10A | 10 A | 6 mΩ |
| PM-2/15A | 15 A | 4 mΩ |
| PM-2/10V | 10 V | 10 kΩ |
| PM-2/15V | 15 V | 15 kΩ |
| PM-2/30V | 30 V | 30 kΩ |


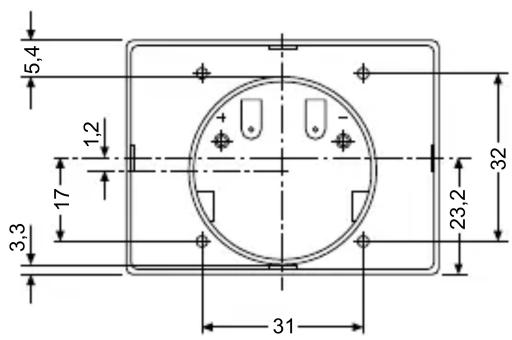

5,4 1,2 17 3,3 31 23,2 32

