TDC70220E - Sèche-linge LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité	7 kg
Type de séchage	Condensation
Classe énergétique	B
Dimensions (HxLxP)	85 x 60 x 56 cm
Poids	37 kg
Niveau sonore	65 dB
Programmes de séchage	Plusieurs programmes, y compris délicat, coton, synthétique
Fonctionnalités supplémentaires	Départ différé, affichage du temps restant
Entretien	Filtre à peluches amovible, réservoir d'eau à vider
Sécurité	Protection contre la surchauffe, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - TDC70220E LG

Pourquoi mon sèche-linge LG TDC70220E ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée, car le sèche-linge ne démarre pas si la porte est ouverte.

Mon sèche-linge LG TDC70220E ne chauffe pas correctement. Que faire ?

Vérifiez que le filtre à peluches est propre et que le condenseur ou l'évacuation n'est pas obstrué. Un manque de circulation d'air peut empêcher le sèche-linge de chauffer correctement.

Pourquoi mon sèche-linge LG TDC70220E émet-il des bruits étranges ?

Des bruits inhabituels peuvent être causés par des objets coincés dans le tambour ou des pièces desserrées. Vérifiez l'intérieur du tambour et assurez-vous qu'aucun objet ne bloque la rotation.

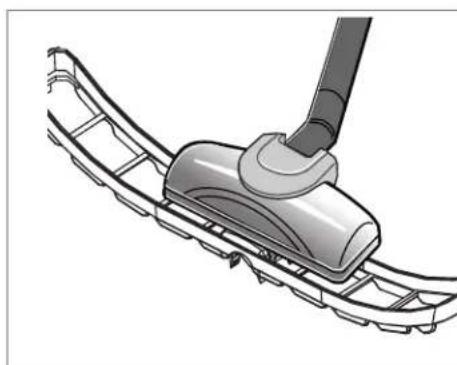

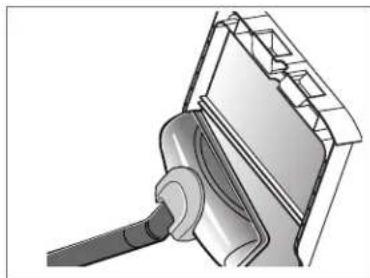

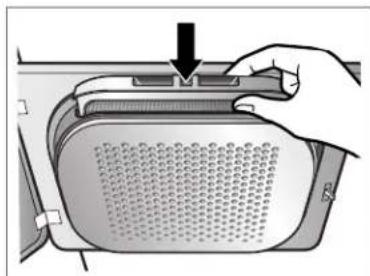

Comment nettoyer le filtre à peluches de mon sèche-linge LG TDC70220E ?

Le filtre à peluches se trouve généralement à l'avant du sèche-linge, juste derrière la porte. Retirez-le, nettoyez-le sous l'eau chaude pour enlever les peluches, puis laissez-le sécher avant de le remettre en place.

Mon sèche-linge LG TDC70220E affiche un code d'erreur. Que signifie-t-il ?

Les codes d'erreur peuvent indiquer différents problèmes. Consultez le manuel d'utilisation pour identifier le code spécifique et suivez les instructions de dépannage correspondantes.

Comment régler la durée de séchage sur mon sèche-linge LG TDC70220E ?

Utilisez le panneau de commande pour sélectionner le programme de séchage souhaité. Vous pouvez également ajuster la durée en utilisant les options de temps disponibles sur l'appareil.

Est-il normal que mon sèche-linge LG TDC70220E dégage de l'humidité ?

Un peu d'humidité est normale, mais si vous remarquez une accumulation excessive, vérifiez que le condenseur est propre et que l'évacuation est dégagée.

Comment puis-je réduire la consommation d'énergie de mon sèche-linge LG TDC70220E ?

Utilisez les programmes de séchage à basse température et n'ouvrez pas la porte pendant le cycle. De plus, chargez le sèche-linge de manière appropriée pour optimiser l'efficacité.

MODE D'EMPLOI TDC70220E LG

Guide d'utilisation et d'entretien

LG Sèche-linge (28P~52P)

- Dispositif d'entretien des tissus

Veuillez lire ce manuel attentivement avant d'utiliser votre apparéil.

Conservez-le afin de le consulter plus tard.

Ecrivez le nom du modele et le numero de série de votre produit.

Préparez ces renseignements lorsque vous demandez une réparation.

Kenmerken

Inhoud

Extragrote trommel

Tambour grande capacité

Votre sèche-linge a une capacitée maximale de 7kg

Classe énergétique B

La technologie de pointe utilisée dans le système de séchage, associée au contrôle optimisé du chauffage, permet de réduire la consommation d'énergie. Vous réalisiez ainsi des économies.

Temps de séchage réduit

Le temps de séchage est raccourci grâce à un mécanisme de circulation d'air efficace et un chauffage optimisé.

Niveau de bruit innovant

Le bruit est réduit grâce à la technologie Suppression & absorption du bruit.

Facilité d'utilisation

Large panneau d'affichage basé sur une commande électrique.

ables des matieres

Consignes de sécurité 29

Instructions d'installation 32

Aspectextérieur&conception 35

Fonctionnement de votre sèche-linge 36

Fonctions supplémentaires 40

Entretien de votre sèche-linge 41

Conseils supplémentaires pour une utilisation efficace. 46

Dépannage 48

Informations techniques 50

Garantie. 51

onsignes de sécurité

Afin de réduire tout risque d'électrocution, d'incendie ou autres blessures ou dommages, veillez suivre les consignes de sécurité de base suivantes lorsque vous utilisez votre seche-linge.

Avertissement

Le non-respect des consignes suivantes peut entrainer des blessures sérieues ou la mort.

Actions non autorises

• Voitre sèche-linge est uniquement concu pour receiveoir du 230 V. Avant de brancher le cordon d'alimentation, assurez-vous qu'il est relié à la terre et à un disjoncteur.
  L'absence de prise de terre peut entraîner des pannes ou electrocutions.

• Ne branchez pas sur une multiprise avec des cordons d'alimentation d'autres apparéils
  La surchauffe anormale d'une prise peut entrainer un incendie.

Le démontage ou la révision doit être effectué par un réparateur experimenté.
Vous risquez de provoquer des pannes, un incendie ou une electrocution.

• Eloignez le sèche-linge de toute cuisinière électriche, bougie et autres objets inflammables.
  Vous risquez de faire fondre certains éléments ou de provoquer un incendie.

N'endommagez pas le cordon d'alimentation et ne placez pas d'objets lourds sur celui-ci.
Un cordon endommagé peut entraîner un incendie ou une électrocution.

• Ne touchez pas le cordon d'alimentation ou l'interrupteur avec les mains mouillées.
  Vous risquez une électrocution.

• Debranchez le cordon d'alimentation en tenant la prise et non le cordon.
  Vous risquez de couper des fils ce qui entrainerait une surchauffe ou un incendie.

• Essuyez la poussiere et les impuretés sur la prise du cordon d'alimentation et insérez-la fermement dans la prise murale.
  Des impuretés sur la prise et une mauvaise connexion peuvent entrainer un incendie.

onsignes de sécurité

N'utilisez pas un cordon d'alimentation, une fiche ou une prise endommagés

Vous risquez de provoquer un incendie et une electrocution.

• N'installez ou ne stockez pas votre seche-linge dans un lieu où il sera exposé aux intempéries.

Vous risque de provoquer une electrocution, un incendie, un mal-fonctionnement et une déformation.

N'utilissez pas de rallonge ou d'adaptateur pour brancher le cordon d'alimentation.

Vous risquez de provoquer un incendie et une electrocution.

• Ne versez pas d'eau sur le seche-linge.

Vous risquez de provoquer un incendie et une electrocution.

• Debranchez le cordon d'alimentation lorsque vous nettoyez ou n'utilise pas votre seche-linge.

De I'eau ou des impuretés peuvent entrainer une électrocution.

• Ne laisses pas des enfants ou animaux jouer sur ou à l'intérieur du seche-linge.

Les enfants risquent de tomber. Les enfants ou animaux peuvent se blesser avec les pieces rotatives ou suffoquer à l'intérieur du tambour.

Assurez-vous que des animaux ne rongent pas le seche-linge.

Les animaux peuvent mournir d'une electrocution et l'aspect du seche-linge peut être endommaged.

N'appuyez pas sur le bouton avec un ustensile pointu comme un tournevis ou une épingle.

Vous risquez de vous electrocutter.

• Ne sechéz pas les articles qui ont été nettoyés, lavés, imbibés, ou tachés avec des substances explosives (telles que cire, huile, peinture, essence, dégraisse, dissolvants de nettoyage à sec, kerosène, etc.)

Vous risquez de provoquer une explosion et un incendie.

• Ne placez pas d'objets inflammables pres du sechelinge.

Vous risquez de provoquer des gaz toxiques, une explosion ou un incendie et d'endommager des pieces.

• Maintenez le sèche-linge hors de portée des blattes et autres insectes.

Les animaux peuvent mournir d'une électrocution et l'aspect du sèche-linge peut être endommégé.

• Avant demettrevoirsesechelingaeurobut,demontezaporteetcoupezle cordond'alimentation pour empêchersonutilisationfuture.

onsignes de sécurité

• Il faut surveiller les enfants pour éviter qu'ils ne jouent avec cet apparéil.

Les enfants peuvent tomber dedans. Les animaux domestiques ou les enfants peuvent etre blesses par les pieces mobiles ou etouffes a l'intérieur du tambour.

• Si cet apparéil est utilisé à l'aide d'une rallonge ou d'une prise électrique portable, celle-ci doit être placée de manière à éviter qu'elle soit éclaboussée ou exposée à l'humidité.

Autrement, vous risquez de provoquer un choc électrique, un incendie, un dysfonctionnement ou une déformation de l'appareil.

• Les éléments éclaboussés ou mouillés avec de l'huile vegétale ou de cuisson représentent un risque d'incendie et ils ne doivent pas été placés dans un seche-linge à tambour.

Autrement, vous risquez de provoquer une explosion ou un incendie.

• Des articles qui ont ete precedemment nettoyes, laves, imbibes ou taches avec de l'essence/dugazoline, des dissolvants de nettoyage a sec ou d'autres substances inflammbes ou explosives ne edevraient pas etre employes dans un seche-linge.

Il peut cause une Explosion et un feu par la combustion spontanee.

• Les articles fabriques avec des matieres en caouchoc, mousse, plastique ou avec tout autre tissu sensible à la chaleur (teils que les tapis de bain, les tapis anti-ederapant ou les impermeables) ne doivent pas etre sechés dans la machine a une temperature elevated.

Les éléments en caoutchou mousse peuvent produit un incendie par combustion spontanée lorsqu'ils sont séchéés.

• Les articles en plastique tels que les bonnets de douche et les serviettes de table imperméables pour bébéns ne doivent pas être placés dans un séche-linge à tambour.

Autrement, vous risquez de provoquer une Explosion ou un incendie.

Instructions d'installation

Les instructions suivantes vous guideront lors des premières étapes d'installation de votre seche-linge. Veuillez notes que tous les chapitres de ce guide vous donnent des informations importantes concernant la préparation et l'utilisation de votre seche-linge, et qu'il est important de vous reporter à l'ensemble de ce guide avant de proceder à toute installation ou utilisation. Assurez-vous de respecter l'ensemble des précautions et avertissements stipulés. Ces instructions d'installation sont destinées à être appliquées par des installateurs qualifiés. Lisez ces instructions d'installation complètement et attentivement.

Informations de sécurité

Risque de blessure

Le sèche-linge est très lourd. Vous ne devriez donc pas essayer de le soulever seul.

Ne soulevez pas le sèche-linge en le tenant par une piece en saillie, par exemple la molette ou la porte ; éelles peuvent se détacher.

Risque de chute

Le risque de chute peut etre cause par des cables ou flexibles non raccordes. Assurez-vous qu'aucun cable ou flexible n'est detached.

Vérifiez que le sèche-linge n'a pas subi de dommages pendant son transport.

Ne branchez pas le seche-linge s'il presente des signes visibles d'endommagement.

Si vous avez des doutes, contactez votre revendeur local. Videz toujours complètement votre seche-linge avant de le transporter.

Votre sèche-linge ne doit pas être place pres d'une table de cuisson au gaz, d'une cuisine, d'un réchaud car les flammes émises par les brûleurs epeu endommager votre sèche-linge. Lorsque le sèche-linge est place sous un plan de travail, laissez un espace de 15mm sur chaque côte du sèche-linge pour permettre l'évacuation d'air par la grille arrête. Cette circulation d'air est indispensable pour condenser l'eau pendant le séchage.

Si vous utilisez ce sèche-linge à proximé de ou superposé sur votre lave-linge, des fiches et prises distinctes doivent être utilisées pour chaque apparéil. N'utilisiez pas d'adaptateur ou de rallonge.

Yououpvez superposer le sèche-linge au-dessus de vour lave-linge pour economiser de l'espace.

Un kit de superposition est disponible auprès de votre revendeur local.

Instructions d'installation en colonne

Le sèche-linge LG peut être place au-dessus d'un lave-linge à chargement en façade. Un kit de superposition garantit leur fixation (voir page suivante). Cette installation doit être effectuee par un installateur experimenté afin d'assurer l'installation stable du lave-linge et du sèche-linge. Si cette operation n'est pas effectuee correctement, le sèche-linge peut tomber.

Plus important, certains modèles de lave-linge ne peuvent être superposés qu'avec certains modèles.

Demandeur conseil à un installerateur experimenté est donc très important.

Avertissement

AVERTISSEMENT concernant le cordon d'alimentation

Pour la plupart des apparciels electromenagers, il est conseilé d'effectuer le branchement sur un circuit dédié, c'est-à-dire une prise unique qui n'almente que l'appareil en question et sur laquelle aucune autre prise ni aucun circuit de dérivation ne vient s'ajouter.

Reportez-vous à la page des specifications de ce manuel de l'utiliser pour connaître les consignes adequates. (voir page 4).

Ne surchargez pas les prises murales. Cela presente un danger, au même titre que des prises murales ou des rallonges disloquées ou endommagées, des cordons d'alimentations effilochés ou une gaine d'isoation électrique défectuee ou craquelée. L'un ou l'autre de ces cas de figure pourrait et à l'origine d'une electrocution ou d'un incendie. Contrôlez regulierement le cordon électrique de votre apparéil electroménager. S'il parait endommage ou détiérioré, débranchez-le, cessez d'utiliser votre apparéil et demandez à un réparateur agré qu'il remplace le cordon par un cordon strictement identique.

Protegez le cordon d'alimentation contre tout mauvais traitement physique ou mecanique en evitant par exemple de le vriller, de l'entortiller, de le pincer, de le coincer dans une porte ou de marcher dessus. Faites particulièrement attention aux branchements, aux prises murales et au point de sortie du cordon d'alimentation de l'appareil.

nstructions d'installation

Instructions de mise à la terre

Cet apparéil doit être mis à la terre. En cas de mauvais fonctionnement ou panne, la prise de terre réduira le risque d'électrocution en procurant une voie de résistance réduite pour le courant électrique.

Cet appeareil est doté d'un cordon possédant un éconducteur de terre et une prise de terre. La prise doit être branchée dans une prise murale appropriée qui est correctement installée et mise à la terre conformément à l'ensemble des normes et réglementations locales.

Procédure de mise à la terre supplémentaire

Certaines normes locales peuvent exiger une prise de terre séparée. Dans ce cas, les conducteur de terre, éraccords, vis et accessoires doivent être achétés séparément.

Kit d'évacuation d'eau

Le sèche-linge peut évacuer l'eau sans l'amener dans un bac de récapération d'eau. L'eau est pompée directement hors du sèche-linge.

Kit de superposition

Un kit de superposition LG est nécessaire afin d'incluer ce sèche-linge sur une machine à laver LG.

Taille supérieure de plat de rondelle

550 mm	600 mm

• Le kit de superposition à utiliser doit être fonction de la taille de votre plaque supérieure (rondelle).

Pour monter votre sèche-linge sur la machine à laver LG, vous doivent acheter un kit de superposition LG qui s'adapte à la taille de la plaque supérieure de votre machine à laver LG.

Instructions d'installation

Mise à niveau du seche-linge

1. La mise à niveau du séche-linge permet d'empêcher les bruits et vibrations indésirables.

Placez-vous sèche-linge sur un emplacement stable et plat, où il n'y a pas d'écoulement d'eau ou d'eau congelee, et où aucun objet inflammable n'est stocké.

1. Si le sèche-linge n'est pas correctement à niveau, réglez les pieds de mise à niveau frontaux vers le haut ou vers le bas selon les besoin.

Tournez-les dans le sens des aiguilles d'une montre pour les élever et dans le sens contraire pour les abaiser jusqu'à ce que le sèche-linge ne vacille plus d'avant en arrrière ou lateralement.

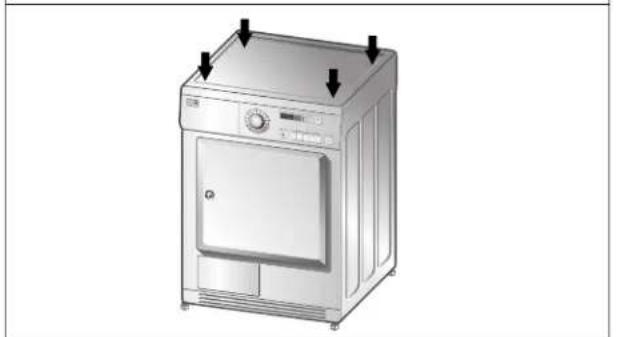

• Vérification en diagonale
  Si vous appuyez sur les bords du seche-linge, celui-ci ne doit pas du tout s'élever ou s'abaisser.
  (Vérifiez les deux directions.)
  Si la machine se balance lorsque vous appuyez en diagonale sur sa plaque supérieure, réglez de nouveau les pieds.

spect extérieur & conception

Panneau de commande

Écran d'affichage

• Affichage de l'heure
  Témoins

Fonctionnement de votre sèche-linge

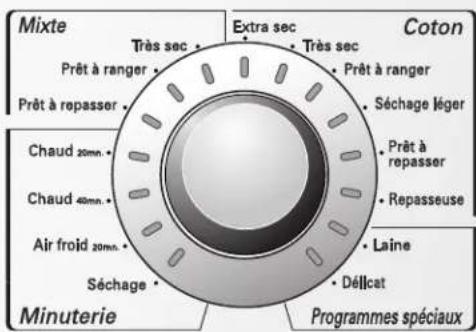

Tableau de selection de cycles

Cycles de séchage automatiques		Programme standard
Mixte (Textiles mixes)(Note) Appuyez sur le bouton "Délicot" pour les articles sensibles au chaud
Linge de lit et linge de table, survêtements, anoraks, couvertures	Pour les textiles épais et matelassés qui n'ont pas besoin d'être repassés.	Très sec
Chemises, corsages et vêtements de sport	Pour les textiles qui n'ont pas besoin d'être repassés.	Prêt à ranger
Pantalons, costumes, jupes, corsages	Pour les textiles qui ont besoin d'être repassés.	Prêt à repasser
Coton (blanc et couleurs)(Note) Appuyez sur le bouton "Délicot" pour les articles sensibles au chaud
Serviettes, robes de chambre et linge de lit	Pour les textiles épais et matelassés. Extra sec
Serviettes éponge, serviettes de table, serviettes, linge de lit pas besoin d'être	Pour les textiles épais et matelassés qui n'ont repassés.	Très sec
Serviettes de bain, serviettes de table, sous-vêtement, chaussettes en coton	Pour les textiles qui n'ont pas besoin d'être repassés.	Prêt à ranger
T-shirts, pantalons, sous-vêtements, vêtements de travail	Pour les textiles qui ont besoin d'être légèrement repassés.	Séchage léger
Linge de lit, linge de table, serviettes, T-shirts, polos et vêtements de travail	Pour les textiles qui ont besoin d'être repassés.	Prêt à repasser
Linge de lit, linge de table, serviettes	Pour les textiles qui ont besoin d'être pressés.	Repasseuse
Minuterie pour sélectionner la durée du cycle
Serviettes de bain, peignoirs, torchons, textiles matelassés en acrylique	Petits vêtements & linge pré-séché Normal Textiles normaux utilisant une haute température pendant 20 minutes	Chaud (20 mn.)
	Petits vêtements & linge pré-séché Textiles normaux utilisant une haute température pendant 40 minutes	Chaud (40 mn.)
Pour rafraîchir les textiles et éliminer les odeurs.		Air froid (20 mn.)
Pull-overs, textiles délicats, chaussures de sport	Pour les textiles que vous souhaitez sécher à plat.	Séchage
Programmes spéciaux
Laine Pour les textiles en laine. Laine
Soie, légers évêtements légers de femme légers, lingerie	Pour les textiles qui sont sensibles au chaud tels que les textiles synthétiques.	Délicat

ATTENTION

Si la charge est inférieure à 1 kg, veuilles utiliser le cycle 'Minuterie'.

La laine doit être séchéée épar un programme 'Laine' et les textiles sensibles au chaud, complenant la soie, les sous-vétements et la lingerie doivent être séchéés épar un programme 'Fibres sensibles'. Sinon, le séchage de ces vêtements peut entraîner des résultats non souhaitables.

onctionnement de votre sèche-linge

Avant la première utilisation du seche-linge

Avant d'utiliser le seche-linge pour la première fois, vous doivent sccrir un certain nombre de points.

Après l'avoir retire de son emballage, vérifie que le produit ne presente pas de problème et qu'il est correctement installé.

1. Verifiez que le sèche-linge est bien à niveau en utilisant un niveau. Pour vérifier ceci, vous pouvez voir et régler les pieds qui doivent rester stables.
2. Vérifiez certains éléments importants comme le bac de récapération d'eau, le condensateur, le panneau de commande et le tambour.
3. Il est requis de procéder à un séchage de 5 minutes pour s'assurer que l'intérieur du tambour devient chaud.
4. Aprees les premieres utilisations du sèche-linge, laissez la porte ouverte et le cordon débranché afin d'évacuer d'eventuelles odeurs à l'intérieur.

1. Mettez le sèche-linge en marche.

Pour commencer, appuyez sur le bouton 'Power' (Marche). Le témoin au-dessus du bouton s'allume pour indiquer que la machine est préte à fonctionner.

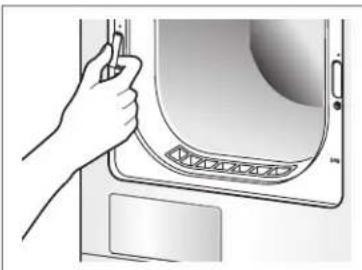

2. Ouvrez la porte.

3. Vérifiez le filtré à peluches, le bac de récapération d'eau et le condensateur.

Le filtré à peluches pres de la porto doit être vidé après ou avant l'utilisation du seche-linge. Ouvrez la porte et vérifie que le filtré à peluche est propre. S'il ne l'est pas, veuilles le nettoyer en vous referant à la page 41. Le bac de récapération d'eau et le condensateur doit également être vérifiés, vidés et nettoyés pour deGXmeurs résultats de sechage.

4. Placez le linge dans le tambour après l'avoir trié.

Les vêtements doivent être triés par type de textile et niveau de sechage. Tous les cordons et ceintures des vêtements doivent être fermement attachés et fixés avant leur insertion dans le tambour.

Il est préférible de pousser le linge tout au fond du tambour afin de l'éloigner du joint de la porte. Dans le cas contraire, le joint de la porte et les vêtements peuvent être endommages.

Mettez le sèche-linge en marche.

Ouvrez la porte.

Vérifiez le filtré à peluches.

onctionnement de votre sèche-linge

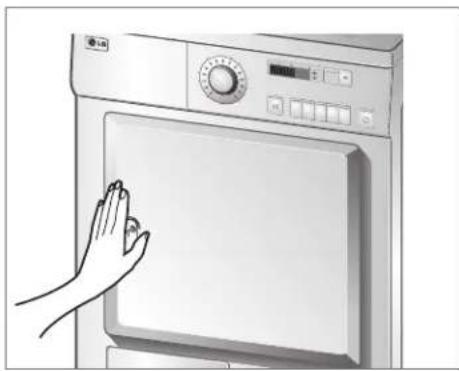

5. Fermez la porte.

Avant de fermer la porte, assurez-vous que le linge est bien place à l'intérieur et qu'aucun objet étranger, notamment des objets inflammables, n'est bloqué dans la porte.

ATTENTION

• Faites attention à ce que le linge ne reste pas emprisonné entre la porte de chargement et le joint en caoutchouc.

6. Sélectionnez le cycle de séchage souhaité.

Vous pouvezCHOISIR un cycle en tournant le bouton de commande de programmes jusqu'a ce que le programme requisatteigne son indicateur. Si vous appuyez sur le bouton Depart/Pause sans avoir choisi de cycle,le sese-linge utilisera le programme PrEt a ranger.

[Veuillez vous reférer au tableau de sélection de cycles, page 36, pour les informations détaillées.]

7. Appuyez sur le bouton Départ (Démarrage)

Vousetendez let tambour tourner.

8. Une fois le cycle terminé, ouvrez la porte et retirez le linge.

Attention! L'intérieur du tambour peut être éncore très chaud. (La durée de fonctionnement varie en fonction du cycle et des options sélectionnés.)

9. Nettoyez les filtres à peluches et videz le bac de récapération d'eau.

Le cadre à peluches doit être nettoyé après chaque utilisation.

10. Éteignez le sèche-linge.

Appuyez sur le bouton 'Marche/Arrêt'.

ATTENTION

• Faites attention à ne pas déchirer le filtré lorsque vous le nettoyez à l'aide d'un aspirateur. S'il reste des résidus sur le filtré, vous pouvez utiliser unerosse pour les prisoner.
• Si vous souhaitez ouvrir la porte pendant le fonctionnement du séche-linge, appuyez d'abord sur le bouton Départ/Pause puis attendez l'immobilisation complète du tambour avant d'ouvrir la porte.

Selectionnez le cycle souhaite.

Sortez le linge.

Nettoyez le
f literature à
peluches de la porte.

Nettoyez le
filtré à
peluches
inferieur.

Fonctionnement de votre sèche-linge

Sechage

La grille de sechage se place à l'intérieur du sechelinge comme indiqué sur l'image. Retirez et jetez l'emballage avant la première utilisation. La grille de sechage est conçue pour les vêtements que vous souhaitez sécher à plat, notamment les pull-overs et les textiles délicats.

Pour utiliser la grille de séchage :

1. Ouvrez la porte.
2. Ne retirez pas le filtré à peluches.
3. Placez la grille de sechage au-niveau du bas de la porte du seche-linge. Remontez la grille dans le logement à l'arrière du seche-linge. Appuyez sur l'avant de la structure pour la fixer sur le filtré à peluches.
4. Placez les vêtements à secher sur la grille.
   Espacez-les pour permettre une circulation d'air.
   La grille ne bougera pas mais le tambour tournera.
5. Fermez la porte.
6. Sélectionnez Séchage.

Remarque

Vérifiez le filtré à peluches et retirez toute peluche provenant des vêtements séchés sur la grille.

1. Insérez la tige métallique au centre du tambour.

1. Placez les textiles délicats ou chaussures de sport sur la grille.

Fonctions supplémentaires

Delicat

Cette fonction est prévue pour all longer la durée du cycle en diminuant la température.

Sonnerie

Cette fonction permet de désactiver ou d'activer le signal sonore. Une fois le sèche-linge allumé et le cycle selectionné, un signal sonore retentira lorsque vous appuierez sur certains boutons du panneau.

Si vous ne souhaitez pas entendre ce son, il vous suffit d'appuyer sur le bouton Sonnerie. Le signal sonore est ainsi désactifié.

Anti-froissage

Cette fonction empêche les floissements et les pris de se former lorsque le linge n'est pas sorti immédiatement à la fin du cycle de séchage. Avec cette fonction, le séché-linge tourne et s'arrête de façon répetée jusqu'à la fin du cycle. Si la porte est ouverte pendant le fonctionnement Anti-froissage, cette fonction est annulée. Mais si la porte est ouverte pendant le cycle normal, cette fonction sera mémorisée et appliquée.

Fin differée ( )

Vou pouveutiliser la fonction Fin differee pour differer la fin du cycle de sechage. Le retardement maximal est de 19 heures.

1. Allumez yoursseche-linge.
2. Sélectionnéz le cycle.
3. Configurez le nombre d'heures de retardement.
4. Appuyez sur le bouton Départ/Pause.

Temps additionnel/Réduction du temps

Appuyez sur Temps additionnel ou Reduction du temps jusqu'à ce que la durée de sechage désiré soit réglée.

Remarque

Ces boutons sont disponibles seulement pour le cycle de séchage programme, si toute fois la touche Départ/Pause n' a pas encore été activée.

Verrouillage Enfants (CL)

Pour la sécurité de vos enfants, vous pouvez verwrouiller le panneau de commandes en appuyant simultanément pendant environ 3 secondes sur les touches 'Delicat' et Sonnerie'. Le voyant du L's'affiche sur I'ecran DEL.

Remarque

Pour désactiver la fonction de L^ appuyez simultanément pendant environ 3 secondes sur les touches 'Delicat' et Sonnerie'.

ntretien de votre sèche-linge

Importance de l'entretien et du nettoyage

L'entretien de votre seche-linge n'est pas très difficile. Tout ce que vous avez à faire est de suivre les informations ci-dessous.

Nettoyage du filtré à peluches

Nettoyez le filtré à peluches après chaque utilisation et vérifie le avant chaque utilisation. Il doit également être nettoyé lorsque le témoin 'Entretien filtré' s'allume et que le signal sonore retentit pendant le fonctionnement du séche-linge.
Le nettoyage ou le vidage du filtré réduira le temps de séchage et la consommation d'énergie et allongera la durée de vie du séche-linge.

1. Ouvrez la porte.

2. Sortez le contrôle.

3.Nettoyez le
filtren
utilisant un
aspirateur ou
en le rincant
sous le robinet.

1. Remettez le filtre en place.
2. Enforcez le filtre au maximum pour éviter qu'il n'interfère avec la porte.

1. Fermez la porte.

ATTENTION

Nettoyez le filtre à peluches à l'eau tiède et savonneuse.
Séchez-le soigneusement et remettez-le en place.

Nettoyage du filtré à peluches pendant un cycle

Si le témoin'Entretien filtré'clignote en cours de fonctionnement, nettoyez le filtré sans attendre. 1. Refroidissez le seche-linge et suivez les étapes indiquées. 2. Appuyez sur le bouton Départ/Pause.

Vidage du bac de récepération d'eau

La condensation d'eau est collectee dans le bac de recupération d'eau. Vous devez vider le bac de recupération d'eau après chaque utilisation pour ne pas risquer de mauvaises performances de sechage. Lorsque le bac de recupération d'eau est plein, le témoin 'Bac plein' s'allume et un signal sonore retentit pendant le fonctionnement du seche-linge. Dans ce cas, le bac de recupération d'eau doit être vide éendeans l'heure.

1. Retirez le bac de récepération d'eau.

1. Videz le bac de récapération d'eau dans un évier.

1. Remettez-le en place.
2. Appuyez sur le bouton Départ/Pause.

Avertissement

L'eau condensée ne convient pas à boire.

ntretien de votre sèche-linge

Condenseur

Le condenseur est également un élément très important pour l'efficacité des performances de séchage et vous nez y porter une attention speciale. Il est recommandé de nettoyer le condenseur trois à quatre fois par an.

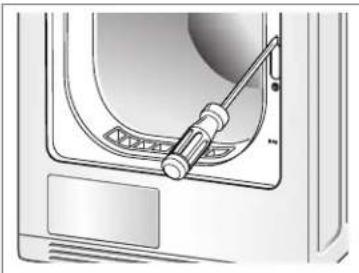

1. Ouvrez le capot du condenseur à l'aide d'une piece ou d'un tournevis à lame etete.

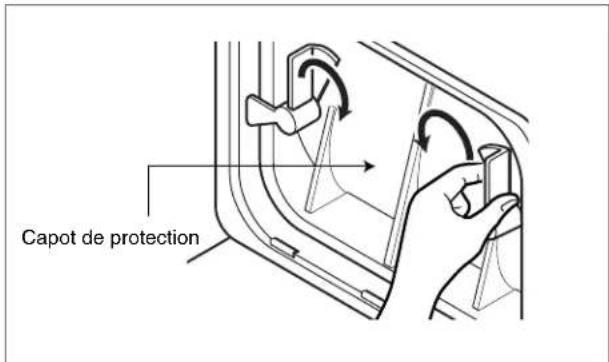

1. Ouvrez le capot de protection en tournant les leviers de blocage.

1. Déverrouillez les deux leviers de blocage en les tournant l'un vers l'autre.

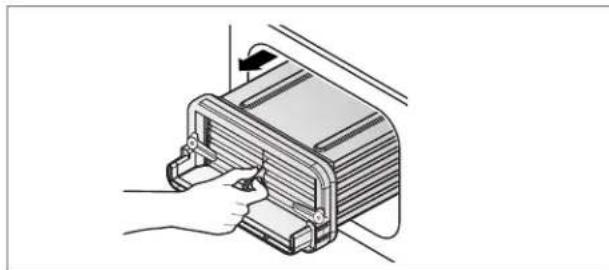

1. Sortez le condenseur en insérer un doigt dans un trou sur le bas de la façade du condenseur. (Ne forcez pas sur le condenseur.)

1. Nettoyez complètement le condenseur sous le robinet de manière à ce que l'eau le traverse de bout en bout.

1. Procedez aux étapes ci-dessus dans le sens inverse pour remettre le condenseur en place.

ATTENTION

Lorsque I'exchangeur de chaleur est obstrue par de la peluche, le fait de metre en marche le sèche-linge risque d'endommager l'appareil. De plus, ceci augmente la consommation d'énergie.
- N'utilise pas d'objets pointus pour nettoyer l'échangeur de chaleur. Autrement, vous risquez de l'endommager et de causeurs des fuites.
- N'actionnez jamais le seche-linge si I'échangeur de chaleur a été enlevé.

Entretien de votre sèche-linge

Grille de ventilation avant

Aspirez la grille de ventilation avant 3 à 4 fois par an pour vous assurer qu'aucune accumulation d'impuretés ou de poussières n'empeche la bonne circulation d'air.

Kit d'évacuation d'eau

Normalement, la condensation d'eau est pompée jusqu'au bac de recupération d'eau où l'eau est collectee avant d'être vidée.

Il est également possible d'évacuer l'eau directement vers l'extérieur via un tuyau d'évacuation, notamment lorsque le seche-linge est superposé à esur lave-linge.

Un kit de connexion au tuyau d'évacuation vous permet de modifier le circuit d'eau en toute simplicité et de rediriger l'eau vers le système d'évacuation. Veuillez suivre les étapes ci-dessous.

1. Devissez le capot.

1. Sortez le kit de connexion.

Detecteur d'humidité?

Ce dispositif permet de détecter l'humidité restant dans le linge pendant le fonctionnement. Il doit donc être nettoyé à chaque utilisation. L'objet principal de ce nettoyage est de retarder l'accumulation de peluches à la surface du capteur. Essuyez les capteurs à l'intérieur du tambour (voir sur les images).

1. Séparez le tuyau du bac de récapération d'eau du kit.

1. Reliez le tuyau d'évacuation au kit.

Entretien de votre sèche-linge

Modification du sens d'ouverture de la porte

L'ouverture de la porte peut etre inversee pour s'adapter a vos propres conditions d'installation. Par défaut, la charniere de porte est située sur le cote droit.

ATTENTION

1. Vous pouvez vous blesser les mains lors de cette opération. Manipuez les outils pointus tels que des tournevis cruciformes ou à fente avec précaution.
2. Une fois la porte inversée, l'autocollant de la main doit également être remis en place.

N'utilisez pas de visseuse electrique.

1. Dévissez la charnière inférieure de la portepuis la charnière supérieure. Placez-les surune couverture pour éviter les rayures.

1. Retirez le couvercle de protection de la porte.

1. Retirez le verrou de la porte et insérez-le à l'emplacement du couvercle de protection de la porte.

4.Detachez les deux couvercles des points de charniere.

1. Devissez les deux charnières deporte.

1. Remettez en place les deux couvercles de points de charnière aux emplacements des charnières de porte.

1. Remettez en place la fermeture de la porte dans la position inverse.

1. Vissez les charnières de la porte.

Entretien de votre sèche-linge

Changement de l'ampoule

L'ampoule peut être brulante lorsque le seche-linge vient de s'arreter. Par conséquent, avant de changer l'ampoule, vérifie que l'intérieur du tambour a refroidi.

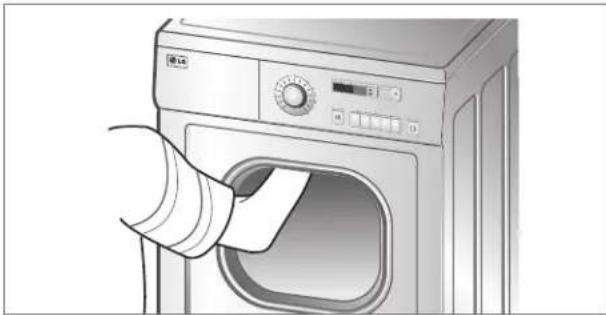

1. Ouvrez la porte, passez votre main à l'intérieur du tambour et saississez le cache de l'ampoule.

1. Tout en maintainant la cache de l'ampoule, tournez-le dans le sens des aiguilles d'une montre avec une certaine poigne.

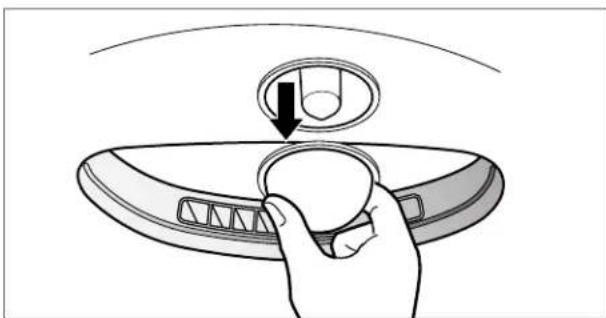

1. Séparez le cache de l'ampoule du logement de la douille.

ATTENTION

Le cordon d'alimentation doit etre débranché avant cette opération afin d'eviter tout risque d'électrocution.

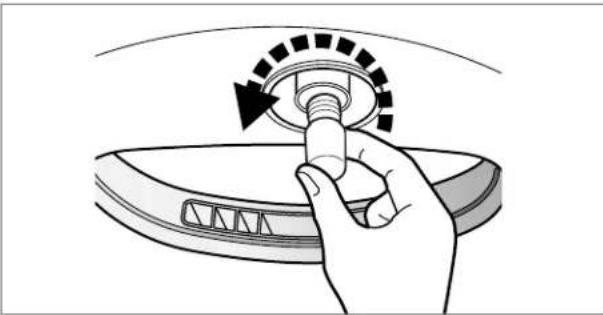

1. Retirez l'ampoule actuelle en la tournant dans le sens contraire des aiguilles d'une montre. Prenez soit de ne pas la faire tomber.

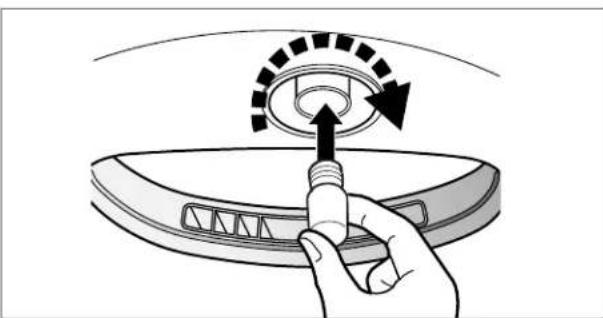

1. Vissez la nouvelle ampoule.

1. Le cache ampoule à la main, tournez l'ampoule dans le sens des aiguilles d'une montre en exerçant une certaine pression, jusqu'à ce que vous entendiez un déclic.

Cette opération ne requiertaucun outil. Toutes les etapes peuvent etre effectuees manuellement.

onseils supplémentaires pour une utilisation efficace

Guide de séchage

Capacité en fonction des types de textiles

Coton	7
Mélange 3,5 kg
Laine	1,5
Délicat	1,5

kg

kg

kg

Lainages

Sechez la laine dans le cycle Laine. Assurez-vous avant tout de suivre les symboles indiqués sur les étiquettes d'entretien des vêtements. La laine n'est pas complètement séchéée à la fin du programme, inutil de recommencer un cycle. Étirez les lainages dans leur forme d'origine et faites-les sécher à plat.

Textiles tissés et tricots de laine boutelette

Certains textiles tissés et tricots de laine bouclette peuvent rétrécir, en fonction de leur qualité.

Synthétiques et tissus sans repassage

Ne surchargez pas votre sèche-linge.

Sortez les vêtements qui n'ont pas besoin d'être repasséès l'arrêt du seche-linge pour réduire les pris.

Vétements de bébé et chemises de nuit

Vérifiez toujours les instructions du fabricant.

Caoutchouc et plastique

Ne sechez aucun article constitue de ou contenant du caoutchouc ou du plastique,notamment: a) tabliers,bavoirs et galettes de chaise b) ridesaux et linge de table c) tapis de bain

Fibre de verre

Ne séchez pas d'article en fibre de verre dans votre sèche-linge.

Des particules de verre restées dans votre sèche-linge pouraient entraïr dans votre linge lors d'un séchage ultérieur et vous irriter la peau.

Étiquettes d'entretien des vêtements

Les vêtements portent leur propre étiquette d'instructions de lavage donc il est recommendé de les sécher en fonction de ces étiquettes.

De plus, les vêtements doivent être triés en fonction de leur taille et du type de textile.

Ne surchargez pas le sèche-linge afin d'économiser de l'énergie et du temps et d'obtenir des performances de séchage optimes.

Consommation d'énergie

Coton Sechage léger 4,48 kWh

(Programme d'essai EN 61121, 2005 appliqué)

Signification des étiquettes d'entretien des vêtements

□	Séchage
○	Séchage en machine
○	Tissu sans repassage / infroissable
○	Doux / délicat
×	Ne pas sécher en machine
×	Ne pas sécher
○	Séchage haute température
○	Séchage moyenne température
○	Séchage BASSE température
●	Chaleurur / air interdits
○	Séchage suspendu
III	Séchage à l'air libre
-	Séchage à plat
○	Séchage à l'ombre

onseils supplémentaires pour une utilisation efficace

Pièces de rechange

Les pieces de rechange dont vous avez besoin sont procuées selon les conditions de garantie. Les éléments couverts par la garantie sont échangés gratuitement. Si la garantie a expiry, les pieces de rechange doivent être achetées auprès du service après-venture.

Mise au rebut du seche-linge

Afin d'éviter toute blessure eventuelle de vos enfants, vousdezestmettrevorsese-chinge au rebut en toutsecurite.

La porte et le couvercle et toute autre partie en saillie doivent être rétiérés et le cordon d'alimentation coupé afin d'éviter toute utilisation future. Ensuite, le seche-linge doit être mis au rebut en toute sécurité.

Contact du service après-venture

En cas de problème avec le séche-linge, consultez d'abord le tableau de dépannage. Si vous n'y trouviez pas de solution à votre problème ou si celui-ci persiste, veuillez contacter le service après-vente.

Un technicien vous posera certaines questions, notamment :

1. Vos nom, adress et code postal
2. Voitrque mofo de tellephone
3. La description du problème
4. Les numéro de modulo et número de série de votre séche-linge
5. La date d'achat

Accessoires

1. Tuyau couple d'évacuation d'eau

1. Support du tuyau

3.Grille

Kit de superposition

Support: 2EA, Vis : 4EA. Support: 2EA, Vis : 4EA.

à acheter séparément. à acheter séparément.

• Utilisation du kit de superposition.

• fig ①: Taillie de la plaque supérieure (rondelle): 550 mm
  Fig. Taillde la plaque supérieure (rondelle) : 600 mm

Le kit de superposition doit être acheté séparément pour pouvoir placer le sèche-linge au-dessus du lave-linge LG (Le sèche-linge doit être place sur un lave-linge LG)

Conseils de dépannage

Pour vous faire gagner du temps et de l'argent, la page suivante répondra à vos questions avant d'appeler le service après vente.

Problème Ce qu'il faut faire
Le sèche-linge ne fonctionne pas.	1. Vérifiez que le sèche-linge est branché.2. Vérifiez que le bouton 'Départ' est enforcé.3. Vérifiez que la porte est correctement fermée.4. Vérifiez que la température de la piece n'est pas inférieure à 5°C.5. Vérifiez qu'un fusible n'a pas sauté ou que le disjoncteur n'a pas disjoncté. Changez le fusible ou réenclenchez le disjoncteur. (Attention : les sèche-linge électriques utilisent généralement deux fusibles ou disjoncteurs).Après avoirVIDÉ le bac de récapération d'eau et nettoyé le filtré en cours de fonctionnement, vous doivent appuyer sur le bouton Départ pour que le sèche-linge redémarre.
Le séchage prend beaucoup de temps.	1. Le filtre doit être nettoyé après chaque utilisation.2. Vérifiez que le bac de récapération d'eau est vide.3. Vérifiez l'état de proprety du condensateur.4. Vérifiez que vous avez sélectionné la programmation appropriée au type de textile.5. Vérifiez que la grille d'áération ou les prises d'air arrêté ne sont pas obstruées.6. Vérifiez que les vêtements ne sont pas 'excessivement mouillés'.7. Vérifiez que vous avez sélectionné un programme correct.8. Vérifiez que le sèche-linge n'est pas surcharge.
Le témoin 'Entretien filtré' clignote.	1. Vérifiez que le filtré est propre.2. Vérifiez que le condensateur n'est pas bouché.
La lumière du tambour ne fonctionne pas.	Vérifiez que le filament de l'ampoule n'est pas cassé.
Les vêtements sont pelucheurs.	1. Vérifiez que le filtre à peluches est vide.2. Vérifiez que votre sèche-linge ne comporte que des vêtements propres.3. Vérifiez que le linge est correctement trié dans le tambour.4. Vérifiez que le linge n'est pas surcharge.5. Vérifiez qu'il n'y a pas de papier, mouchoirs jétables ou similaires dans les poches des vêtements.
Les temps de séchage ne sont pas réguliers.	Le temps de séchage d'une charge dépendra de la chaleur séLECTIONnée, du volume de la charge, du type de textiles, de l'humidité des vêtements et de la condition du filtré à peluches.
Il y a une fuite d'eau.	Vérifiez si la porte et le capot de protection sont sales ou endommages.
Les vêtements sont friossés.	Vérifiez que le linge n'est pas surcharge. Essayez une durée de séchage plus courte et retirez les articles encore légèrement humides.
Les vêtements rétrécissant.	Pour éviter le rétrécissement, veuillez suivre attentivement les instructions d'utilisation et d'entretien de vos vêtements, car certains textiles rétrécissant naturellement en sechant. D'autres textiles peuvent être lavés mais rétréciront s'ils sont séché dans un sèche-linge.

Mode Erreur

: d'ecran affiche ' sida porte est ouverte. La porte doit etre fermée et le bouton Depart enforcé pour que le seche-linge redefarre.

Si le sèche-linge s'arrête soudain à cause d'une panne d'électricité ou pour d'autres raisons alors que le séchage est en cours, l'air and à l'intérieur du sèche-linge restera très chaud et humide, du fait de la charge de linge en cours de séchage.

Le fait que le sèche-linge reste longtemps dans cet état pourrait réduire sa durabilité ou endommager ses composants électriques.

Si le sèche-linge s'arrête longtemps au cours du processus de séchage, ouvre sa porte afin de permettre la décharge vers l'extérieur de l'air chaud et humide.

• EHE: Symbole qui sert à indiquer la présence d'air très chaud et très humide à l'intérieur du seche-linge lorsque le seche-linge s'arrête au cours du processus de sechage. Dans ce cas, n'utilisez de nouveau le seche-linge qu'après l'avoir aéré. Pour ce faire, enlevez tout le linge en cours de sechage et ouvre la portependant plus d'une heures. (Contactez le service technique si cet état continue en dépôt de l'ouverture prolongée de la porte.)
• ELE, E E 1, E E 2, E E 3, E E 4, E E : Si les erreurs d'affichage continuent à se produit, débranchez les cordons de secteur et puis appelez au service après-vente.

Exigences électriques

Volts Hertz	Watts (Max)
230 V 50 Hz 2900

Assurez-vous de vérifier la plaque située sur le seche-linge afin de vous assurer que ses caractéristiques électriques sont bonnes.

	Alcôve ou sous- plan de travail	Placard
Côtés 0	mm 0 mm
Haut 0	mm 250 mm
Arrière	25 mm 125 mm

Besoins en ventilation

Alcôve ou sous- plan de travail	Placard
circulation d'air de 3500 cm2/min à travers le sèche-linge	La porte du placard doit posséder 2 orifices (persiennes), de chacun 387 cm2, situés à 8 cm du bas et du haut de la porte.

Élimination de votre ancien apparéil

1. Ce symbole, représentant une poubelle sur roulettes barree d'une croix, signifie que le produit est couvert par la directive europeenne 2002/96/EC.
2. Les éléments ELECTriques et Electroniques doivent être jetés séparément, dans les vide-ordures prévus à cet effet par toute municipalité.
3. Une élimination conforme aux instructions aidera à réduire les conséquences négatives et risques éventuels pour l'environnement et la santé humaine.
4. Pour plus d'information concernant l'élimination de votre ancien apparéil, veuillez contacter votre mairie, le service des ordures menagères ou encore la magasin où vous avez achété ce produit.

Ce qui est exclu de la garantie

Les déplacements des techniciens chez vous pour vous former à l'utilisation du produit.

Si ce produit est branché sous toute tension autre que celle indiquée sur la plaque nominale.

Si la panne est provoquee par un accident, une négligence, une mauvaise utilisation ou une catastrophe naturelle.

Si la panne a pour origine des raisonsSORTANT du cadre d'utilisation domestique normale ou du mode d'emploi.

Si la panne est provoquée par des animaux nuisibles, par exemple, des rats ou des cafards, etc.

Le bruit ou les vibrations considérés comme normaux, par exemple, le bruit de l'évacuation de l'eau, le pivotement du tambour ou les bips d'advertissement.

La correction de l'installation, par exemple, la mise a niveau du produit, l'ajustement de l'évacuation.

L'entretien normal recommandé par le mode d'emploi.

Le retrait de corps/substances étrangers de la machine, y compris la pompe et l'entrée du tuyau du filtré, exemple, des gravillons, des clous, des armatures des soutien-gorges et des boutons, etc...

Remplacement de fusibles ou correction de branchement ou de plomberie.

Correction de réparations non autorisées.

Les dépréciations d'effets personnels suite à l'utilisation de ce produit provoquée par un défaut évientuel de l'appareil.

Si ce produit est utilisé à des fins commerciales, il n'est pas garanti.

(Exemple : lieux publics tels que les douches publiques, les pensions, les clubs sportifs, les dortoirs)

Si ce produit est installé en dehors de sa zone de fonctionnement normale, tout frais de transport impliqué par la réparation du produit ou le remplacement d'une piece défectueuse est à la charge de l'utilisateur.

Conditions de garantie du sèche-linge

1. La période de garantie commence à la date d'achat et est valide pendant 24 mois. Le début de la période de garantie est prouve si l'acheteur soumet le ticket de caisse accomplé de la carte de garantie, dûment replie et signée par le vendeur. Le numéro des séries du produit doit correspondre au numéro inscrit sur la carte de garantie.
2. Pendant la période de garantie, nous corrigerons tous defaults sans frais pour vous, s'il peut etre prouve que ceux-ci sont dus a des defaults de fabrication ou matériels.

3. Les dommages dus à la manipulation inappropriée, au non-respect des instructions d'utilisation et à l'usure normale ne sont pas couverts par cette garantie. De même, la garantie ne couvre pas les pieces d'usure ou pieces se cassant facilement (par exemple, hublot, ampoules). L'acheteur est responsable de tout dommage effectué pendant le transport ainsi que des coûts de transport et d'emballage.

4. Nous decidons s'il est préférible de procéder à des réparations, d'échanger le produit ou de changer des pieces. Les pieces échangées ou remplacées sont notre propriété. La période de garantie d'origine n'est pas prolongée si le seche-linge est réparé ou certaines pieces remplacées.

5. La garantie est annulée en cas de toute intervention personnelle non autorisée par LG Electronics, ou si l'appareil est utilisé à des fins commerciales.
6. Conservez toujours l'emballage d'origine, de telle sorte que si l'appareil doit être envoyé en réparation, il puisse être transporte sans être endommagé.
7. Si une réparation est couverte par cette garantie, contactez toujours votre revendeur ou un centre de service après-vente/agréé.
8. Toute autre prétention est exclue. Si des éléments de ces termes ne sont pas valides, ils s'appliquent dans le sens du libellé. La validité des autres termes n'est pas affectée.

Certificat de garantie

Pour couvrir cet appeareil d'une garantie de 24 mois

Pendant la période de garantie de 24 mois, nous réparerons votre apparéil à nos frais ou mettrons gratuitemment à disposition les pieces de rechange auprès de votre revendeur, si la panne de l'appareil est due à des défauts de fabrication ou matériels. Tout autre prétenion est exclue. Vos conditions de garantie à l'arrière s'appliquent également!

Type d'appareil :

Numero de série :

Nom de l'acheteur :

Date d'achat : Tampon et signature du revendeur
