49KM604WL - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Marque	KICKER
Modèle	49KM604WL
Catégorie	Haut-parleur coaxial pour environnements marins et extérieurs
Type de produit	Haut-parleur coaxial 2 voies
Diamètre du haut-parleur de graves	6,5 pouces (165 mm)
Diamètre du haut-parleur d'aigus	0,5 pouce (13 mm)
Impédance nominale	4 Ω
Puissance en crête	150 W
Puissance RMS recommandée	15 à 50 W
Sensibilité	90 dB (1 W, 1 m)
Réponse en fréquence	35 Hz - 21 kHz
Matériau du cône du grave	Polypropylène avec enveloppe Santoprene
Matériau du dôme de l'aigu	PEI (polyétherimide) avec bobine néodyme
Diamètre du trou de montage	5,125 pouces (130 mm)
Profondeur de montage	2,5 pouces (63 mm)
Grille incluse	Oui
Éclairage LED	Oui, câblage séparé (fil noir +12 V, fil bleu masse)
Utilisation	Marine, extérieur, bateau
Accessoires fournis	Vis de montage inox, écrous rapides, clips en U
Période de rodage recommandée	2 semaines pour performances optimales

FOIRE AUX QUESTIONS - 49KM604WL KICKER

Quelle est l'impédance du haut-parleur KICKER 49KM604WL ?

L'impédance nominale est de 4 Ω. Vérifiez que votre amplificateur ou source supporte une charge de 4 ohms.

Quelle puissance d'amplificateur est recommandée ?

La puissance RMS recommandée est de 15 à 50 W par haut-parleur. La puissance en crête est de 150 W.

Comment câbler l'éclairage LED ?

Connectez le fil noir à une alimentation +12 V avec un fusible de 2 A et un interrupteur. Le fil bleu va à la masse. Sans interrupteur, les LED resteront allumées en permanence.

Quel diamètre de trou de montage est nécessaire ?

Le diamètre du trou de montage est de 5,125 pouces (130 mm). La profondeur de montage est de 2,5 pouces (63 mm).

Puis-je utiliser ce haut-parleur dans un environnement marin ?

Oui, les haut-parleurs KICKER KM sont conçus pour les environnements marins et extérieurs. Ils résistent à l'humidité et aux UV.

Comment installer le haut-parleur sans enceinte ?

Les haut-parleurs KM sont conçus pour fonctionner sans enceinte étanche. Assurez-vous que l'avant et l'arrière du haut-parleur sont isolés acoustiquement pour éviter les court-circuits sonores.

Quel type de câble utiliser pour le câblage audio ?

Utilisez un câble de calibre 16 AWG ou plus. Connectez la cosse large à la borne positive et la cosse étroite à la négative.

Y a-t-il une période de rodage ?

Oui, KICKER recommande deux semaines de rodage à volume modéré pour que les haut-parleurs atteignent leurs performances optimales.

Que faire si le son est distordu ?

Une distorsion audible peut endommager vos haut-parleurs et votre audition. Réduisez le volume ou vérifiez que l'amplificateur n'est pas en écrêtage. Consultez la notice pour les réglages.

Où puis-je trouver la garantie ?

La garantie varie selon le pays. Contactez votre revendeur ou distributeur KICKER local. Les détails se trouvent en page 33 de la notice.

MODE D'EMPLOI 49KM604WL KICKER

Haut-parleurs Coaxiaux KM

select language

Spécifications....20

Installation 21

Configuration du câblage .....21

Configuration du câblage LED ...22

Montage 23

Garantía | Garantie......33

AVERTISSEMENT DE SÉCURITÉ IMPORTANT

UNE UTILISATION CONTINUE ET PROLONGÉE D'UN AMPLIFICATEUR, D'UN HAUT-PARLEUR OU D'UN CAISSON DE GRAVES AVEC UN SON DISTORDU, ÉCRÊTÉ OU EXCESSIF PEUT FAIRE SURCHAUFFER VOTRE SYSTÈME AUDIO, QUI RISQUE DE PRENDRE FEU ET DE CAUSER DE SÉRIEUX DÉGÂTS À VOS COMPOSANTS ET/OU VOTRE VÉHICULE. LES AMPLIFICATEURS REQUIÈRENT UN ÉVENT D'AÉRATION JUSQU'À 10 CM (4 POUCES), LES CAISSONS DE GRAVES DOIVENT ÊTRE MONTÉS AVEC AU MOINS 2,5 CM (1 POUCE) D'ÉCART ENTRE L'AVANT DU HAUT-PARLEUR ET TOUTE SURFACE. LES PRODUITS KICKER SONT CAPABLES DE PRODUIRE DES NIVEAUX SONORES POUVANT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE ! LE RÉGLAGE D'UN SYSTÈME À UN NIVEAU PRODUISANT UNE DISTORSION AUDIBLE ENDOMMAGE DAVANTAGE L'AUDITION QUE L'ÉCOUTE D'UN SYSTÈME SANS DISTORSION AU MÊME VOLUME. LE SEUIL DE LA DOULEUR INDIQUE TOUJOURS QUE LE NIVEAU SONORE EST TROP ÉLEVÉ ET POURRAIT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE. VEUILLEZ RÉGLER LE VOLUME SONORE EN FAISANT PREUVE DE BON SENS.

Les haut-parleurs KICKER KM sont les meilleurs haut-parleurs à spectre intégral pour les environnements marins et extérieurs que vous pouvez acheter. Qu'il s'agisse de mettre à niveau un système audio existant ou d'en équiper un nouveau, ces haut-parleurs coaxiaux produisent un son de qualité supérieure tout en supportant les contraintes liées à la navigation ou à l'exposition aux éléments. Comme toujours, KICKER fait appel à des matériaux et des techniques de construction de pointe pour garantir des performances optimales pendant de nombreuses années. Nous espérons que vous aurez l'occasion d'associer ces nouveaux haut-parleurs coaxiaux avec notre gamme complète de produits nautiques, y compris les subwoofers et les amplificateurs, pour vivre la meilleure expérience audio qui soit !

Spécifications

Enceintes acoustiques KM KM604

Haut-parleur de graves [pouce, mm]	6-1/2, 165
Haut-parleur d'aigus [pouces, mm]	1/2, 13
Impédance nominale [Ω]	4
Puissance en crête [W]	150
Puissance d'amplificateur recommandée [W RMS]	15 à 50
Sensibilité [1 W, 1 m]	90
Réponse en fréquence [Hz]	35–21k
Matériau de bobine du haut-parleur d'aigus	Néodyme
Matériau du dôme du HP d'aigus	PEI (polyétherimide)
Conception du HP d'aigus	Dôme équilibré
Matériau d'enveloppe du cône de médium/aigus	Tissu traité anti-UV
Matériau du cône du haut-parleur de graves	Polypropylène
Matériau d'enveloppe du haut-parleur de graves	Santoprene
Diamètre du trou de montage [pouce, mm]	5-1/8, 130
Profondeur de montage [pouce, mm]	2-1/2, 63
Grillos	Oui

Remarque : toutes les spécifications et valeurs de performance sont sujettes à modification. Veuillez vous rendre sur www.kicker.com pour les informations les plus récentes. Pour tirer les meilleures performances de vos nouveaux haut-parleurs KICKER, nous vous recommandons d'utiliser des accessoires et du câblage KICKER authentiques. Veuillez laisser deux semaines de rodage aux haut-parleurs afin de leur permettre d'atteindre leurs performances optimales.

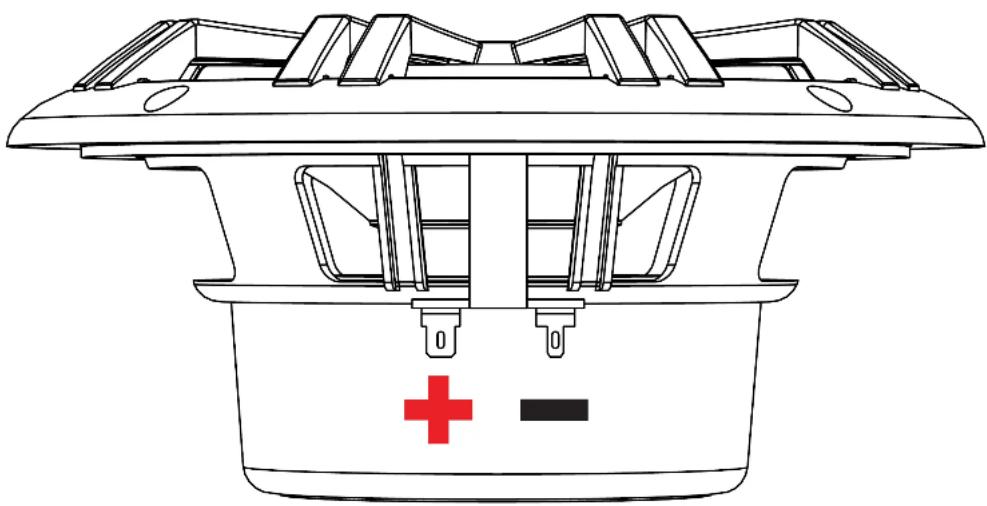

Configuration du câblage

Nous vous recommandons d'utiliser un câble de calibre 16 (ou plus). Les haut-parleurs KM ont une impédance nominale de 4 ohms et fonctionnent avec tous types de sources ou d'amplificateurs conçus pour fonctionner à une charge de 4 ohms.

Assurez-vous que l'impédance de votre source ou amplificateur soit compatible avec le fonctionnement sous 4 ohms. Placez soigneusement le fil du haut-parleur dans un endroit éloigné de l'eau stagnante et des éléments mobiles du bateau. Connectez le fil du haut-parleur aux bornes du haut-parleur. La reproduction en stéréo nécessite aux moins deux voies de signal amplifié.

1. Connectez la cosse large du haut-parleur à la sortie positive du canal de l'amplificateur.
2. Connectez la cosse étroite du haut-parleur à la sortie négative du canal de l'amplificateur.

Astuce de pro : il ne vous manque plus qu'un amplificateur KICKER KXM et quelques câbles pour bénéficier d'une mise à niveau totale de votre installation, qui surpassera tout système d'origine ! Avec la gamme d'amplificateurs KICKER, il devient facile de doter votre source d'origine ou existante de basses surpuissantes. Demandez également à votre distributeur de vous parler des améliorations que constituent les caissons de graves KICKER.

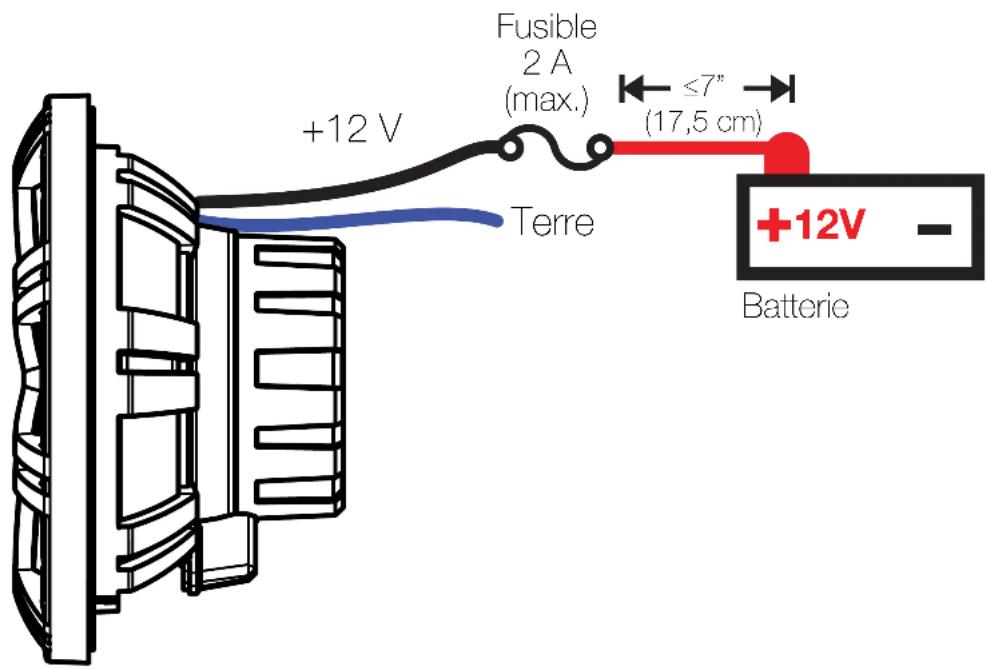

Configuration du câblage LED

Lors du câblage des voyants LED, le fil noir correspond à la borne +12 V, tandis que le fil bleu est relié à la masse.

1. Connectez le fil noir de la LED à la borne positive de la batterie. Placez un fusible de 2 ampères (non inclus) à une distance maximale de 7 pouces (17,5 cm) de la borne de la batterie. Installez un interrupteur (non inclus) sur le fil noir des LED entre le fusible et le haut-parleur, afin de pouvoir éteindre les LED. Sans interrupteur pour les éteindre, elles seront toujours allumées.

2. Connectez le fil bleu de la LED à la borne négative de la batterie.

Montage

Les haut-parleurs KICKER KM sont conçus pour les applications à l'air libre et ils ne nécessitent pas d'enceinte étanche pour délivrer des performances optimales. Il est important que le son provenant de l'avant de l'enceinte soit isolé de celui qui rayonne à l'arrière de celle-ci. Le son produit par les coaxiaux KM est directionnel. Trouvez le meilleur emplacement pour le son stéréophonique. Si nécessaire, ajoutez d'autres haut-parleurs coaxiaux KM au système pour mieux répartir et équilibrer la scène sonore.

Après avoir déterminé les meilleurs emplacements de montage, vérifiez soigneusement les zones où le matériel de montage sera placé. Si aucun emplacement de montage n'existe actuellement, découpez un trou de 5-1/8" à l'endroit souhaité. Utilisez du ruban de masquage pour éviter d'endommager la peinture aux endroits à découper ou à percer. Si vous montez le haut-parleur sur une surface en matériau mince et souple, comme l'aluminium, utilisez les écrous rapides en acier inoxydable inclus pour créer des filets pour les vis de montage. Si les emplacements de découpe des haut-parleurs vous obligent à couper du métal, évitez les structures et renforts métalliques. Si le panneau ne peut pas supporter le poids du haut-parleur, un anneau de renfort optionnel peut être fixé ou collé sur celui-ci.

Veillez à ce que les vis de montage en acier inoxydable et les clips rapides de type U ne perforent pas la pile à combustible, le câblage ou n'interfèrent pas avec les pièces mécaniques situées sous la surface de montage. Pré-percez les trous des vis de montage à l'aide d'une mèche de 2,5 mm (7/64") et fixez les haut-parleurs coaxiaux KM au bateau en fixant les vis à gros filetage en acier inoxydable incluses à la structure du bateau. Le cas échéant, utilisez les clips rapides en acier inoxydable de type U fournis. Si le matériel fourni ne convient pas à votre installation, il convient d'utiliser un autre moyen de fixer solidement les haut-parleurs au bateau.

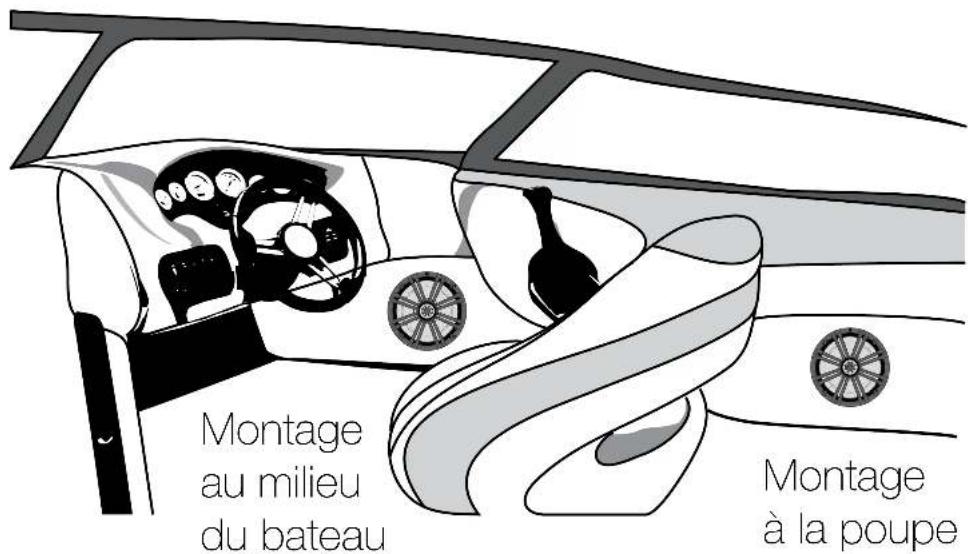

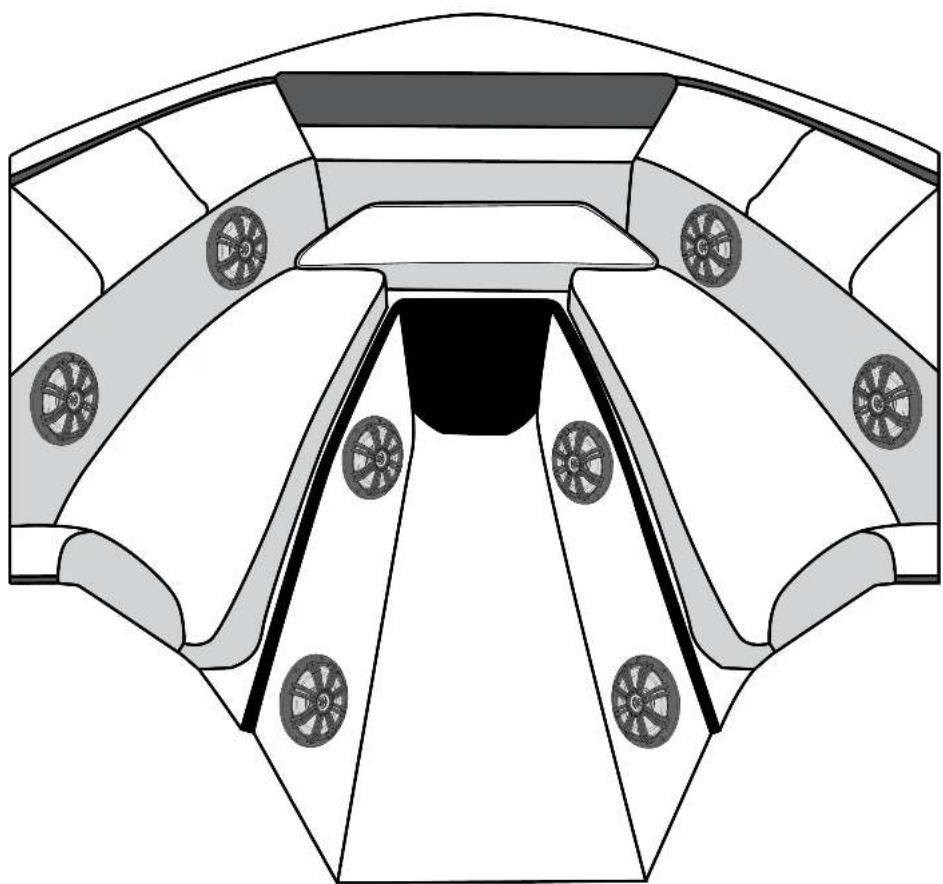

Fixez le haut-parleur à l'emplacement souhaité. Emplacements potentiels pour le montage des haut-parleurs coaxiaux KM

Montage à la proue

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
