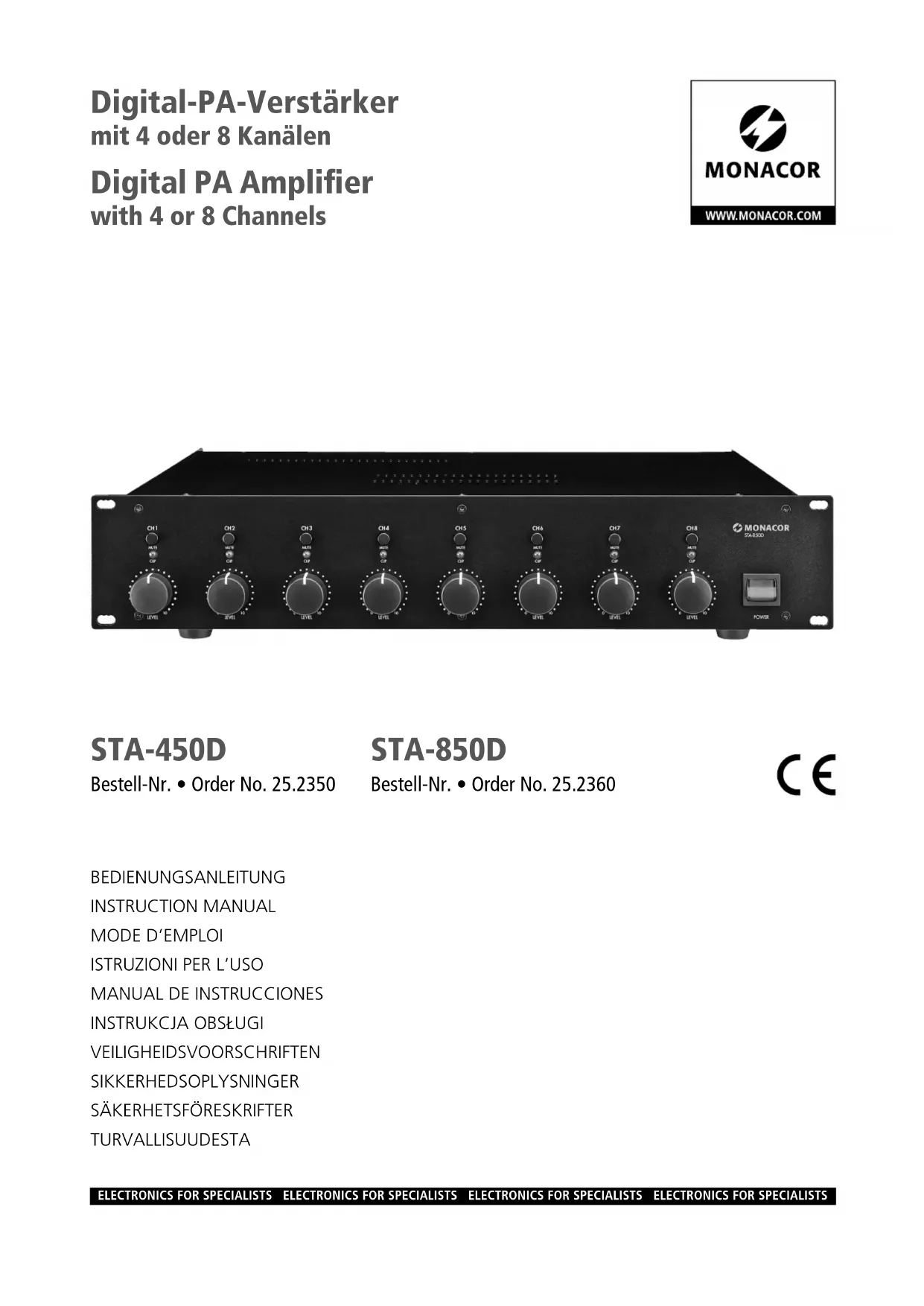

MODE D'EMPLOI STA450D Monacor

Amplificateur PA digital avec 4 ou 8 canaux

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières, mais les haut-parleurs devraient uniquement être branchés par des personnes possédant des connaissances techniques correspondantes. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

1 Eléments et branchements

1 Touche MUTE pour couper le canal correspondant
2 LED CLIP pour chaque canal brille en cas de surcharge du canal
3 Réglage du volume pour chaque canal
4 Interrupteur marche/arrêt POWER
5 Entrées symétriques, prises XLR, pour chaque canal ; en mode bridgé, reliez uniquement l'entrée avec le numéro impair
6 Entrées asymétriques, prises RCA, pour chaque canal ; en mode bridgé, reliez uniquement l'entrée avec le numéro impair
7 Interrupteur pour le mode de fonctionnement, respectivement pour une paire de canaux :

NORMAL = chaque canal fonctionne séparément

8 Branchements haut-parleur

9 Porte fusible

Tout fusible fondu doit être remplacé par un fusible de même type.

10 Prise secteur à relier à une prise 230 V/50 Hz via le cordon secteur livré

2 Conseils de sécurité et d'utilisation

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole C€.

AVERTISSEMENT

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien tomber dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité d'air élevée et de la chaleur (température ambiante admissible 0–40°C).

• En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.

• La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. N'obstruez pas les ouïes de ventilation du boîtier.

• Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :

• l'appareil ou le cordon secteur présentent des dommages visibles.

• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

• des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Cet amplificateur digital est idéal pour une sonorisation simultanée de plusieurs pièces. Le modèle STA-450D est doté de 4 canaux, le modèle STA-850D de 8 canaux. Chaque canal peut délivrer une puissance RMS de 50 W.

Pour une puissance de sortie supérieure, on peut commuter deux canaux en mode bridgé. Ainsi, on peut avoir en mode bridgé une puissance RMS de 100 W par paire de canaux.

4 Possibilités de positionnement

L'amplificateur est conçu pour une installation en rack (482 mm/19") mais peut être également posé directement sur une table. Dans tous les cas, l'air doit pouvoir passer sans encombre via les ouïes d'aération pour assurer un refroidissement suffisant.

4.1 Installation en rack

Pour un montage en rack, 2 unités (1 unité = 44,45 mm) sont nécessaires. Afin que le rack ne se renverse pas, vous devez placer l'amplificateur dans la partie inférieure du rack. Pour une fixation solide, la plaque avant seule n'est pas suffisante, l'amplificateur doit en plus être maintenu par des rails latéraux ou une plaque inférieure.

L'air chaud dégagé par l'appareil doit pouvoir être évacué du rack. Sinon, il y a accumulation de chaleur dans le rack, ce qui peut endommager non seulement l'amplificateur mais d'autres appareils placés dans le rack. En cas de dégagement insuffisant de la chaleur, installez un ventilateur dans le rack.

5 Branchements de l'amplificateur

Les branchements ne doivent être effectués que lorsque l'amplificateur est éteint !

1) Reliez les sources de signal (p. ex. lecteur CD, préamplificateur, table de mixage) aux prises INPUT (5, 6).

Les prises XLR (5) sont prévues pour des signaux symétriques et nécessitent pour une puissance nominale un signal d'entrée de 550 mV au moins.

Reliez les sources de signal avec signaux asymétriques aux prises RCA (6). Pour une puissance nominale un signal de 1 V au moins est nécessaire.

Pour des paires de canaux devant fonctionner en mode bridgé (rè chapitre 6.1), reliez respectivement uniquement l'entrée avec le numéro impair.

2) Reliez les haut-parleurs aux bornes OUTPUT (8). La capacité de charge nominale nécessaire ( P_MIN ) des haut-parleurs est indiquée dans le tableau, page 3.

Pour les canaux fonctionnant en mode normal [interrupteur (7) sur la position NORMAL], reliez respectivement le conducteur repéré du câble haut-parleur à la borne rouge et l'autre conducteur à la borne noire. Pour un fonctionnement normal, la puissance de sortie la plus grande est atteinte avec des haut-parleurs 4Ω. Il ne faut pas relier de haut-parleurs avec une impédance (Z) inférieure, l'amplificateur peut être endommagé. On peut également relier des haut-parleurs 8 Ω mais la puissance de sortie est diminuée.

Pour des paires de canaux fonctionnant en mode bridgé [interrupteur (7) sur la position BRIDGE], reliez respectivement le conducteur repéré du câble haut-parleur à la borne gauche rouge de la paire de canaux et l'autre conducteur à la borne droite rouge (voir inscription BRIDGE sur les bornes). En mode bridgé, la puissance de sortie la plus grande est atteinte avec des haut-parleurs 8 Ω. Il ne faut pas relier de haut-parleurs avec une impédance (Z) inférieure, l'amplificateur peut être endommagé. On peut également relier des haut-parleurs avec une impédance supérieure mais la puissance de sortie est diminuée.

3) Reliez le cordon secteur à la prise (10) puis l'autre extrémité à une prise secteur 230 V/50 Hz.

6 Utilisation

6.1 Sélection du mode de fonctionnement

Sélectionnez le mode de fonctionnement souhaité avec les interrupteurs OPERATING MODE (7) pour chaque paire de canal séparément :

NORMAL = fonctionnement normal, chaque canal d'une paire de canaux fonctionne séparément, c'est-à-dire que chaque canal reçoit un signal d'entrée propre qui est à disposition à la sortie correspondante avec une puissance RMS de 50 W (sous 4 Ω).

BRIDGE = fonctionnement bridgé, les canaux d'une paire de canaux sont branchés ensemble pour doubler la puissance. 100 W (sous 8 Ω) sont disponibles aux bornes de sortie correspondantes. Appliquez le signal d'entrée respectivement et uniquement à la prise avec le numéro impair correspondant.

6.2 Marche/arrêtdel'amplificateur

Pour éviter les bruits forts de commutation, allumez toujours l'étage final d'une installation d'amplificateur, après tous les autres appareils et éteignez-le en premier après l'utilisation. Avant la première mise en service, tournez les réglages LEVEL (3) vers la gauche sur 0.

Allumez l'amplificateur avec l'interrupteur POWER (4). L'interrupteur brille servant de témoin de fonctionnement.

6.3 Réglagede volume/coupure de canal

1) Réglez les sorties des sources de signal (par exemple table de mixage, préamplificateur) sur le niveau nominal (0 dB) ou sur le signal de sortie non distordu le plus grand.
2) Tournez les réglages LEVEL (3) des canaux utilisés jusqu'à obtenir le volume maximal souhaité. Mettez les réglages des canaux inutilisés sur zéro.

Pour des paires de canaux fonctionnant en mode bridgé, réglez le volume uniquement avec le réglage gauche correspondant (CHANNEL 1, 3, 5 ou 7). Mettez l'autre réglage sur zéro, il est sans fonction.

AVERTISSEMENT

Ne réglez jamais le volume, sur l'amplificateur, de manière très élevée. Un volume trop élevé peut, à long terme, générer des troubles de

l'audition. L'oreille humaine s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

Si une des LEDs rouges CLIP (2) brille brièvement, le volume maximal possible est atteint. Si elle brille brièvement plus souvent, le canal est en surcharge, tournez dans ce cas le réglage un peut vers la gauche.

3) Chaque canal peut être coupé séparément, par exemple lorsque la musique de fond gène pour une annonce. Appuyez alors sur la touche MUTE (1) correspondante.

Pour des paires de canaux fonctionnant en mode bridgé, il suffit d'enfoncer la touche gauche correspondante MUTE (CHANNEL 1, 3, 5 ou 7). L'autre touche est sans fonction.

7 Caractéristiques techniques

Modèle STA-450D STA-850D
Puissance de sortie RMSmode normal sous 4 Ωmode normal sous 8 Ωmode bridgé sous 8 ΩPuissance maximale totale	4 × 50 W4 × 30 W2 × 100 W300 W	8 × 50 W8 × 30 W4 × 100 W600 W
Sensibilité d'entrée pour puissance nominaleprises XLRprises RCAImpédance d'entrée	550 mV1 V20 kΩ
Bande passante	10–20 000 Hz
Séparation des canaux	>45 dB
Circuit sortie	Classe D
Température fonctionnement	0–40°C
AlimentationConsommation max.	230 V/50 Hz300 VA	230 V/50 Hz600 VA
Dimensions (L × H × P)	482 × 89 × 330 mm2 U (unités)
Poids	7,2 kg	10,5 kg

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
