PB05E - Commutateur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur microcontrôlé à distance
Modèle	PB-05E
Marque	Monacor
Dimensions (l × h × p)	21 × 35 × 69 mm
Poids	34 g
Alimentation	Alimentation fantôme 48 V
Type de connecteurs	XLR symétriques (3 broches)
Angle de détection	15°
Plage de réglage du seuil	0 – 1,5 m
Plage de température de fonctionnement	0 – 40 °C
Fonctions principales	Allumage/extinction automatique des microphones dynamiques par détection de proximité infrarouge
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ni d'eau.
Sécurité	Utilisation en intérieur ou en extérieur dans un endroit abrité. Éviter les projections d'eau, éclaboussures et humidité élevée.
Informations générales	Conforme CE. En fin de vie, déposer dans une usine de recyclage appropriée.

FOIRE AUX QUESTIONS - PB05E Monacor

Comment installer le PB-05E entre le micro et le câble ?

Placez le PB-05E entre le microphone dynamique et le cordon micro. Insérez le microphone dans la pince micro en veillant à ce que les LEDs infrarouges (2) aient une vue dégagée vers l'orateur. Voir schéma 2 de la notice.

Quelle alimentation est nécessaire pour le PB-05E ?

Le PB-05E nécessite une alimentation fantôme 48 V fournie par la table de mixage ou un amplificateur. Si celle-ci n'est pas disponible, utilisez une alimentation fantôme externe comme l'EMA-200 de IMG STAGELINE.

Comment régler la distance de détection du commutateur ?

Tournez le potentiomètre (1) dans le sens des aiguilles d'une montre pour augmenter la distance de détection, et dans le sens inverse pour la réduire. La distance réglable est de 0 à 1,5 mètre.

Que faire si le micro reste toujours allumé ou ne s'éteint pas ?

Si le PB-05E est toujours activé, réduisez la distance de détection en tournant le potentiomètre dans le sens inverse des aiguilles d'une montre. Vérifiez également que les LEDs IR ne sont pas exposées à la lumière directe du soleil.

Puis-je utiliser ce commutateur avec un microphone sans fil ?

Non, le PB-05E est conçu uniquement pour les microphones dynamiques avec une connexion symétrique XLR. Il ne convient pas aux microphones sans fil ou à condensateur (sauf si ceux-ci sont dynamiques et symétriques).

Comment nettoyer l'interrupteur micro PB-05E ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez jamais de produits chimiques ou d'eau, car cela pourrait endommager le boîtier et les composants internes.

Que faire en cas de dysfonctionnement du PB-05E ?

Vérifiez d'abord l'alimentation fantôme 48 V et les connexions XLR. Assurez-vous que les LEDs IR ne sont pas obstruées. Si le problème persiste, contactez un service de réparation habilité. Toute ouverture non autorisée annule la garantie.

Quelle est la portée maximale de détection ?

La portée maximale est de 1,5 mètre avec le seuil réglé au maximum. L'angle de détection est de 15°.

Les vêtements noirs affectent-ils la détection infrarouge ?

Oui, les vêtements noirs reflètent mal le signal infrarouge du PB-05E. Il peut être nécessaire de réajuster le point de commutation après un changement de vêtements.

Puis-je utiliser le PB-05E en extérieur ?

Oui, mais uniquement dans un endroit abrité. Protégez l'appareil de la pluie, des projections d'eau et de l'humidité élevée. La plage de température de fonctionnement est de 0 à 40°C.

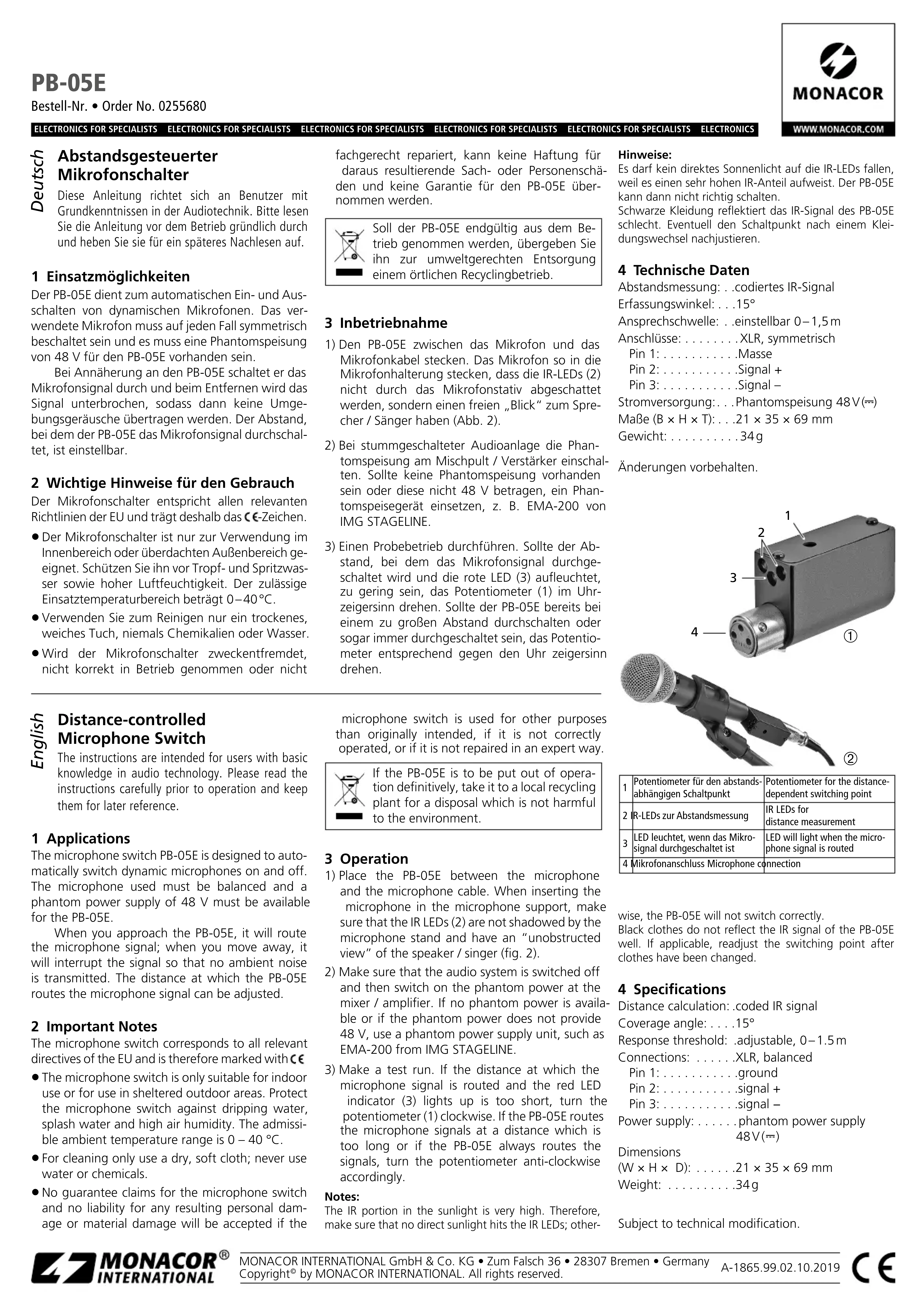

MODE D'EMPLOI PB05E Monacor

Interrupteur microcontrôle à distance

Cette notice s'adresse aux utilisateurs avec des connaissances de base en audio. Veuillez lire la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le PB-05E sert à allumer et éteindre des microphones dynamiques automatiquement. Le microphone utilisé doit, dans tout cas, être symétrique et une alimentation fantôme de 48V doit être disponible pour le PB-05E.

Lorsque vous vous approchez du PB-05E, il route le signal micro ; lorsque vous vous éloignez, il interrompt le signal micro de telle sorte qu'aucun bruit environnant ne peut être transmis. La distance à laquelle le signal micro est routé par le PB-05E est réglable.

2 Conseils d'utilisation et de sécurité

L'interrupteur micro répond à toutes les directives nécessaires de l'Union française et porte donc le symbole CE

L'interrupteur micro n'est conçu que pour une utilisation en intérieur ou en extérieur dans des endroits abrités. Protegez-le de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est de 0 - 40°C. Pour le nettoyage, utilisez un tissu doux et sec, en aucun cas de produits chimiques ou d'eau.

• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si l'interrupteur micro est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement utilisé ou s'il n'est pas réparé par une personne habilitée; en outre, la garantie deviendrait caduque.

Lorsque le PB-05E est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Fonctionnement

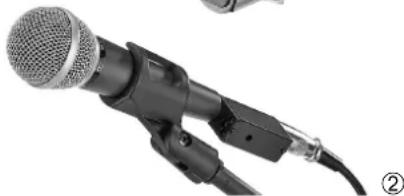

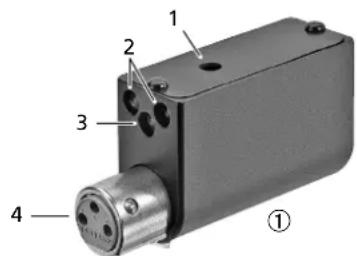

1) Placez le PB-05E entre le microphone et le cordon micro. Mettez le microphone dans la pince micro de telle sorte que les LEDs IR (2) ne soient pas gênées par le pied micro et aient une « vision » libre vers l'orateur / chanteur (scheme 2). 2) Vérifiez que l'installation audio est éteinte et allumez l'alimentation fantôme sur la table de mixage/amplificateur. S'il n'y a pas d'alimentation fantôme, ou si elle ne délivre pas 48 V, insérez une alimentation fantôme, par exemple EMA-200 de IMG STAGELINE. 3) Effectuez un test de fonctionnement. Si la distance pour laquelle le signal micro est routé et la LED rouge (3) brille, est trop faible, tournez le potentiomètre (1) dans le sens des aiguilles d'une montre. Si le PB-05E fonctionne pour une grande distance, ou est toujours activé, tournez le potentiomètre en conséquence dans le sens inverse des aiguilles d'une montre.

Il ne faut pas que la lumière directe du soleil touche les LEDs infrarouges car la portion IR de la lumière soleil est très importante et le PB-05E ne peut pas fonctionner correctement.

Les vêtements noirs reflètent mal le signal IR du PB-05E. Si besoin, réajustez le point de commutation après changement des vêtements.

4 Caractéristiques techniques

Calcul de distance... signal IR codé

Angle de détection: 15°

Seuil: réglable: 0-1,5m

Branchements : XLR symétriques

Pin 1:......................................................................................... Masse

Pin 2: signal +

Pin 3: signal -

Alimentation : alimentation fantôme 48V()

Dimensions (l× h× p): 21× 35× 69mm

Poids: 34g

Tout droit de modification réservé.
