Caractéristiques	Détails
Taille de l'écran	55 pouces
Résolution	4K Ultra HD (3840 x 2160)
Technologie d'affichage	NanoCell
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, USB, Ethernet, Wi-Fi
Compatible HDR	Oui (HDR10, Dolby Vision)
Système d'exploitation	webOS
Assistant vocal intégré	Google Assistant, Alexa
Consommation énergétique	Classe énergétique G
Dimensions (sans pied)	123,1 x 71,5 x 5,7 cm
Poids (sans pied)	16,2 kg
Garantie	2 ans
Entretien	Nettoyage avec un chiffon doux, pas de produits abrasifs
Précautions de sécurité	Éviter l'exposition à l'humidité, ne pas bloquer les aérations

FOIRE AUX QUESTIONS - 55NANO75UQA LG

Comment connecter mon LG 55NANO75UQA à Internet ?

Allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis choisissez 'Wi-Fi' ou 'Ethernet' selon votre méthode de connexion. Suivez les instructions à l'écran pour vous connecter.

Comment régler la luminosité de l'écran ?

Accédez au menu 'Paramètres', puis sélectionnez 'Affichage'. Ajustez la luminosité à votre convenance à partir des options disponibles.

Mon téléviseur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes.

Comment mettre à jour le logiciel de mon téléviseur ?

Allez dans 'Paramètres', puis dans 'À propos de ce téléviseur'. Sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour installer les mises à jour disponibles.

Comment configurer les applications sur mon téléviseur ?

Accédez au 'LG Content Store' à partir du menu principal. Recherchez les applications souhaitées et sélectionnez 'Installer' pour les ajouter à votre téléviseur.

Pourquoi mon téléviseur ne détecte-t-il pas mon appareil HDMI ?

Vérifiez que le câble HDMI est bien branché des deux côtés. Essayez de changer de port HDMI sur le téléviseur ou d'utiliser un autre câble HDMI pour voir si le problème persiste.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Allez dans 'Paramètres', puis 'Tous les paramètres'. Sélectionnez 'Système', puis 'Réinitialiser aux paramètres d'usine' et suivez les instructions à l'écran.

Comment utiliser la fonction de contrôle vocal ?

Assurez-vous que le microphone de votre télécommande est activé. Utilisez des commandes vocales comme 'Ouvre Netflix' ou 'Change de chaîne' pour interagir avec le téléviseur.

Comment ajuster les paramètres audio de mon téléviseur ?

Accédez au menu 'Paramètres', puis à 'Son'. Vous pouvez ajuster les paramètres tels que l'égaliseur, le mode son et le volume selon vos préférences.

Mon téléviseur a des problèmes d'image, que faire ?

Vérifiez les connexions HDMI et d'alimentation. Si l'image est floue, essayez de changer la source d'entrée ou de réinitialiser les paramètres d'affichage.

MODE D'EMPLOI 55NANO75UQA LG

Sécurité et réferences

• La mention « Televiseur à DEL de LG » s'applique à l'écran ACL avec rétroéclairage à DEL.

Veuillez dire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ulterieurement.

50QNED80AQA	65QNED80UQA	75QNED85AQA	86QNED85UQA
50QNED80UQA	65QNED85AQA	75QNED85UQA	86QNED90UQA
55QNED80AQA	65QNED85UQA	75QNED90UQA	86QNED99UQA
55QNED80UQA	65QNED90UQA	75QNED99UQA
55QNED85AQA	65QNED99UQA	86QNED80AQA
55QNED85UQA	75QNED80AQA	86QNED80UQA
65QNED80AQA	75QNED80UQA	86QNED85AQA

43NANO75UQA	55NANO75UQA	65NANO80AQA	75NANO80AQA
50NANO75UQA	55NANO80AQA	70NANO75UQA	86NANO75UQA
50NANO80AQA	65NANO75UQA	75NANO75UQA

Les numérodesmodelede série du produit sont situés à l'arrière et sur l'un de ses cots. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

Modèle

Numéro de série

www/lg.com

Copyright © 2022 LG Electronics inc. Tous droits réservés.

43UQ7070ZUD	50UQ8000AUB	65UQ7070ZUN	70UQ9000PUD
43UQ7070ZUM	50UQ8000AUK	65UQ7590PUB	75UQ7070ZUD
43UQ7590PUB	50UQ9000PUD	65UQ7590PUK	75UQ7070ZUM
43UQ7590PUK	55UQ7070ZUE	65UQ8000AUB	75UQ7590PUB
43UQ8000AUB	55UQ7070ZUN	65UQ8000AUK	75UQ7590PUK
43UQ8000AUK	55UQ7590PUB	65UQ9000PUD	75UQ8000AUB
43UQ9000PUD	55UQ7590PUK	70UQ7070ZUD	75UQ8000AUK
50UQ7070ZUE	55UQ8000AUB	70UQ7070ZUM	75UQ9000PUD
50UQ7070ZUN	55UQ8000AUK	70UQ7590PUB	86UQ7070ZUD
50UQ7500PUA	55UQ9000PUA	70UQ7590PUK	86UQ7590ZUD
50UQ7590PUB	55UQ9000PUD	70UQ8000AUB	86UQ8000AUB
50UQ7590PUK	65UQ7070ZUE	70UQ8000AUK	86UQ9000PUD

Déclaration de conformité du fournisseur

Appellation LG commerciale

Partie LG Electronics USA,
responsible inc.

Service à la clientèle LG

Pour toute question ou tout commentaire, visitez le www.lg.com ou appelez :

1 888 542-2623 CANADA

1 800 243-0000 États-Unis, résidentiel

États-Unis, commercial

Enregistrez votre produit en ligne!

www/lg.com

Directives de sécurité importantes

• Lisez ces directives.
• Conserveces directives.

• Soyez attentif à tous les averissements.
  Suivez toutes les directives.
  N'tutilisez pas cet appeareil pres de I'eau.
  Nettoyez-le uniquement avec un linge sec.

• Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les directives du fabricant.
  N'nstallez pas l'appareil pres de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre apparéil (y compris les amplificateurs) produit de la chaleur.

• Ne contourez pas la fonction sécuritaire de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame la plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un électricien pour la replacer.
• Protégez le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pince, particulièrement prés de la fiche, des prises de courant et du point de sortie de l'appareil.
• N'utilise que les articles ou les accessoires recommendés par le fabricant.
• Utilisez uniquement avec un chariot, un socle, un trupied ou une table recommended par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites preuve de prudence afin de prévenir les blessures causées par un basclement.

• Débranchez cet apparéil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Confiez l'ensemble des réparations à du personnel qualifié. Une intervention est nécessaire dans les cas suivants: si la prise ou le cordon d'alimentation est endommage, si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

En utilisant ce produit, vous acceptez que tout différenc entre vous et LG relativement a ce produit ou decoulanter de ce dernier de quelsque maniere que ce soit (y compris, sans toutefois s'y limiter, les differends concernant la garantie) se regle exclusivement par arbitrage executoire au cas par cas. Les modalités de l'entente d'arbitrage (y compris les détails sur la procedure de reglement des différencs) se trouvent sur les sites www/lg.com/us/arbitration (Etats-Unis) et www/lg.com/ca_fr/arbitrage (Canada).

Avant de dire ce manuel

Veuillez lire ce manuel attentivement avant d'utiliser voyage telsiseur et le conserver pour pouvoir vous y reporter ulterieurement.
- Sur le site Web, vous pouvez télécharger le manuel qui comprend des renseignements sur l'installation, l'utilisation, le dépannage, les caractéristiques, la licence, etc., et consulter son contenu sur votre ordinateur ou votre apparéil mobile.
- Guide d'utilisation : Pour de plus amples renseignements sur ce télévisuer, lisze le GUIDE D'UTILISATION fourni avec le produit. (Selon le modele) - Pour ouvrir le GUIDE D'UTILISATION 電 電 [Assistance] [Guide d'utilisation]

Articles supplémentaires en option

• Les articles supplémentaires offerts en option peuvent etre remplacés ou modifiés à des fins d'amélioration de la qualite, sans préavis. Communique avec voit de détaillant pour vous procurer ces articles. Ces/dispositifs ne fonctionnent qu'avc certains modeles.

• Le nom ou la conception du modele peuvent etre modifiés selon les conditions ou les politiques du fabricant.

• Telecommande Magic:

Vérifie si le modele de votre téléviseur prend en charge la technologie Bluetooth dans la section Caracteristiques techniques du module sans fil pour confirmer qu'il peut etre utilise avec la telecommande Magic.
- Un cable pour connecter des antennes et des péripériques externes doit être acheté séparation.

Remarque

• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à des fins de mise à niveau des fonctionnalités du produit.
• Les articles fournis avec votre produit peuvent varier selon le modele.
  L'imagépresentée peut ne pas correspondre à vosétéléviseur.

Avertissements! Directives de sécurité

MISE EN GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE

NE PAS OUVRIR

MISE EN GARDE : AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE). AUCUNE PIECE POUVANT ÉTRE RÉPAREE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. CONFIEZ L'ENTRETIEN DE CET APPAREIL À DU PERSONNEL QUALIFIÉ.

Ce symbole a pour fonction d'alterer l'utilisateur de la presence d'une tension dangereuse non isolée à l'intérieur du boitier de l'appareil qui pourrait etre d'une puissance suffisante pour causeur une décharge electrique.

Ce symbole vise à alerter l'utilisateur de la présence de directives d'utilisation et d'entretien importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DECHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITE.

POUR EVITER LA PROPAGATION DES FLAMMES, MAINTENEZ À TOUT MOMENT CE PRODUIT LOIN DES BOUGIES OU D'AUTRES ÉLÉMENTS À FLAMMES NUES.
- N'installez pas le télévisuer ni la télécommande dans les environnementssuivants:

-En exposition directe à la lumière du soleil.
-Dans une zone avec une forte humidite comme une salle de bains.
-À proximé d'une source de chaleur comme une cuisinière et tout autre apparéil produit de la chaleur.
-À proximé des comptoirs de cuisine ou des humidificateurs où ils peuvent facilement être exposés à de la vapeur ou à de l'huile.
-Dans une zone exposée à la pluie ou au vent.
-Dans une zone où il existe un risque de ruisselement ou d'éclaboussure. Évitez deposer des objets contenant du liquide (p. ex. vase, tasse) sur l'appareil ou au-dessus de celui-ci (p. ex. sur une tablette).

• À proximité d'objets inflammables comme de l'essence ou des bougies, ou en exposition directe à un système de climatisation.
  -Dans un endroit très poussiereux.

Cela pourrait entrainer des risques d'incendie, de décharge électrique, de combustion, d'explosion, de mauvais fonctionnement ou d'alteration du produit.

Aération

• Installez votre télévisuer à un endroit où l'airation est suffisante.
  Ne l'installez pas dans un espace restreint comme une bibliothèque.
  -N'installez pas le produit sur un tapis ou un coussin.

• N'obstruez pas les ouvertures de l'appareil et ne le recouvre pas avec du tissu ou tout autre matériel lorsqu'il est branché.

• Prenez soit de ne pas toucher aux ouvertures d'aération. Lorsque le téléviseur fonctionne pendant une longue période, les ouvertures d'aération peuventvenirchaudes.

• Protégez le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déforme, pince, coïncé dans une porte ou piétiné. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l'appareil.

• Ne déplacez pas le téléviseur lorsque le cordon d'alimentation est branche.
  N'tutilisez pas un cordon d'alimentation endommagé ou desseré.

Assurez-vous de bien saisir la fiche lorsque vous débranche le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
- Ne branchez pas trop d'appareils dans une meme prise de courant alternatif, car cela pourrait cause un incendie ou une décharge électrique.
- Débranchement de l'appareil de la source d'alimentation principale

• La fiche d'alimentation permet d'effectuer le débranchement. La fiche d'alimentation doit rester accessible en tout temps afin de pouvoir débrancher l'appareil en cas d'urgence.

• Ne laïsez pas vos enfants grimper sur le téléviseur ou s'agripper dessus. Autrement, le téléviseur pourrait tomber et cause des blessures graves.

• Mise à la terre d'antennes extérieures (peut varier selon le pays): -Si une antenné extérieur est installée, prenez les précautions ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximate des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entrer en contact avec de telles lignes électriques ou de tels circuits d'alimentation; cela pourrait entrainer de graves blessures ou un décès.

Assurez-vous que le système d'antennes est mis à la terre afin qu'il soit protégé dans une certaine mesure contre les surtensions et les accumulations d'électricité statique.

L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du cable de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des electrodes de masse et aux exigences de mise à la terre de l'électrode. Mise à la terre de l'antenne selon le Code national de l'électricité, ANSI/NFPA 70.

• Ne touchez jamais cet apparéel ou l'antenne en cas d'orage. Vous pourriez recevoir une décharge électrique.
  Assurez-vous que le cordon d'alimentation est correctement branché au téléviseur et à la prise murale. Sinon, la fiche et la prise peuvent être endommagées, et, dans des cas extrêmes, un incendie peut se produit.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans l'appareil, débranchez le cordon d'alimentation et communiquez avec le service à la clientèle.

• Ne touche pas l'extrémité du cordon d'alimentation lorsqu'il est branché. Vous pourriez recevoir une décharge électrique.

• Si l'une des situations énoncées ci-dessous se produit, débranchez immédiatement le produit et communique avec le service à la clientèle de votre région.

-Si le produit a ete endommagé.
-Si de I'eau ou une autre substance s'infiltrre dans le produit (dans l'adaptateur c.a., le cordon d'alimentation ou le téléviseur).
-Si une odeur de fumée ou une odeur étrange se dégage du téléviseur.
- En cas d'orage ou de périodes d'inutilisation prolongées.

Si elle n'est pas débranchée, la source d'alimentation électrique reste connectée à l'appareil, même lorsque le téléviseur a été étant au moyen de la télécommande ou du bouton.

• N'utilise pas d'appareils électriques à haute tension à proximité du téléviseur (p. ex. tue-mouches électrique). Cela pourrait entrainer un mauvais fonctionnement de l'appareil.
• Ne tentez enaucun cas de réaliser des modifications sur cet apparéil sans avoir obtenu l'autorisation écrite de LG Electronics. Cela pourrait entrainer des risques d'incendie ou de décharge électrique. Si vous désírez effectuer un entretien ou une réparation, communiquèz avec le service à laclientèle de votre région. Une modification non autorisée pourrait entrainer la revocation de l'autorisation d'utilisation de cet apparéil.
• N'utilise que des pieces supplémentaires ou des accessoires approuvés par LG Electronics. Sinon, cela pourrait entrainer des risques d'incendie, de décharge électrique, de mauvais fonctionnement ou d'alteration du produit.
• Ne démontez jamais l'adaptateur c.a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.
• Manipulez l'adaptateur avec soin pour éviter de l'échapper ou de le frapper contre d'autres objets. Un impact pourrait l'endommager.

• Pour réduire les risques d'incendie ou de décharge électrique, ne touche pas le télévisur si vous avez les mains mouillées. Si les broches de la fiche du cordon d'alimentation sont mouillées ou couvertes de poussière, sechez ou époussetez la fiche soigneusement.

• Piles

• Rangez les accessoires (piles ou autres) dans un lieu sur et hors de la portée des enfants.

• Ne court-circuitez pas les piles, ne les démonze pas et ne les laissiez pas surchauffer. Ne jetez pas les piles dans le feu. Les piles ne doivent pas etre exposéesaune chaleur excessive.
• Mise en garde: Il existe un risque d'incendie ou d'explosion si les piles sont replacées par un type de pile incompatible.

Déplacement

• Lorsque vous déplacez le téléviseur, assurez-vous qu'il est étant et débranché et que tous les cables ont été reliés. La présence d'au moins deux personnes peut être requise pour déplacer un téléviseur de grande taille. N'excez aucune pression sur le panneau avant du téléviseur. Cela pourrait endommager le produit ou entrainer des risques d'accordie ou de blessures.
• Conservez le matériel d'emballage anti-humidité ou l'emballage en vinyle hors de la portée des enfants.
• Évitez de heurter l'appareil et assurez-vous qu'aucun object ne tombe dans celui-ci ou n'entre en contact avec l'écran.
• N'appuyez pas fortement sur l'écran avec votre main ou un objet pointu (p. ex. ongle, crayon, stylo) et évitez d'égratigner l'écran. Cela pourrait l'endommager.

Nettoyage

-Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil à l'aide d'un chiffon doux et sec. Ne vaporisez pas d'eau ou d'autres liquides directement sur le téléviseur. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifiant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc. Cela pourrait entraîner des risques de décharge électrique ou endommager le produit.

Installation

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter d'égratigner ou d'endommager le téléviseur ainsi que pour effectuer un transport sécuritaire sans égard au type ni à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en utilisant la boite ou le matériel d'emballage d'origine.
• Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les cables.
• Lorsque vous manipuez le télévisuer, voirlez à ce que l'écran ne soit pas orienté vers vous pour éviter de l'endommager.
  -Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tener la partie transparente, le haut-parleur ou la grille du haut-parleur.
• La présence d'au moins deux personnes est requise pour déplacer un téléviseur de grande taille.
• Lorsque vous transportez le téléviseur, évitez de l'exposer à des choses ou à des vibrations excessives.
• Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le côte et ne le penchez ni à gauche ni à droite.
• Lors de la manipulation du téléviseur, veillez à ne pas endommager les boutons en saillie.

• Evitez de toucher l'écran, car cela pourrait l'endommager.
• Ne déposez pas le produit sur le plancher si la partie avant (l'écran) n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.
• Pour fixer le socle au télévisueur, placez l'écran face contre une table ou une surface plane matelassée afin de le protéger contre les rayures.

Installation sur une table

1 Soulevez et placez le telviseur en position verticale sur une table.
- Laissez un espace d'au moins 10 cm (4 po) entre le mur et le téléviseur pour assurer une aération adequate.
2 Branchez le cordon d'alimentation a une prise murale.

• Lors de l'assemblage du produit, n'appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.)
• Si vous installez le téléviseur sur un socle, vous doivent prendre les mesures nécessaires pour éviter qu'il ne se renverse. Autrement, le produit pourrait tomber et cause des blessures.
• Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilise pas de composants non approuves.
• Tout dommage ou toute blessure résultat de l'utilisation d'un composant nonapprovené n'est pas couvert par la garantie.
  Assurez-vous que les vis sont visées complètement. (Autrement, le téléviseur peut basculer vers l'avant après avoir été installé.)
• Ne serrez pas trop les vis, car elles peuvent s'user et se desserrer.

Fixation du téléviseur au mur

1 Insérez et serrez les boulons à œil ou les supports et les boulons à l'arrêt du téléviseur.
- Si des boulons sont insérés dans les emplacements des boulons à ceil, retirez-les d'abord.
2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrière du télévisuer, alignez les boulons à ceil sur les emplacements correspondants de la fixation murale.
3 Fixez fermement les boulons à œil aux supports de fixation murale à l'aide d'une corde solide. Assurez-vous d'inverter la corde de façon à ce qu'elle soit parallele à la surface horizontale.

• Utilisez une plateforme ou un meuble suffisamment solide et large pour soutenir le téléviseur de manière sécurité.
• Les supports, les boulons et les cordes ne sont pas fournis. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

Installation sur un mur

Un support de fixation murale offert en option peut être utilisé pour installer votre téléviseur LG. Consultez cette détaillant local afin de tracer un support de fixation murale qui correspond aux normes VESA de votre méthode de téléviseur. Fixez soignement le support de fixation murale au dos de votre téléviseur. Installez-le sur un mur solide qui est perpendiculaire au sol. Si vous installez le téléviseur sur des matériaux de construction autres que ceux indiqués dans cette section, veillez faire appel à du personnel qualifié pour installer le support de fixation murale. Des directives détaillées seront comprises avec le support de fixation murale. Nous vous recommendons d'utiliser un support de fixation murale de marque LG. Le support de fixation murale de LG est facile à ajuster, et les cables s'y branchent ainsiment. Si vous n'utilise pas un support de fixation murale de LG, utilisez un support permettant deposer l'appareil au mur de façon sécurité et offrant suffisamment d'espace pour la connexion de péripériques externes. Si vous utilisez un support de fixation non régiable, installez-le sur le mur. Branchez d'abord les cables sur le téléviseur, puis placez le téléviseur sur le support.

• Avant d'insteller le téléviseur sur un support de fixation murale, retirez son socle en suivant la procEDURE inverse de son installation.
• Pour de plus amples renseignements sur les vis et les supports de fixation murale, reportez-vous à la section Achats séparés.
• Si vous avez l'intention d'installer le produit sur un mur, fixez l'interface de fixation VESA (pièces en option) à l'arrière du produit. Si vous souhaïze fixer l'appareil à un mur à l'aide d'un support de fixation murale (pièces en option), fixez-le soigneusement pour qu'il ne tombe pas.
• Lors de l'installation du télévisuer au mur, assurez-vous de ne pas le suspendre à l'aide du cable de signal ou du cordon d'alimentation se trouvant à l'arrête du télévisuer.
• N'installez pas le téléviseur sur un mur ou il pourrait être exposé à de l'huile ou à un brouillard d'huile. Cela peut endommager le produit et provoquer sa chute.
• Lors de l'installation du support mural, il est recommendé de couvir les orifices de fixation du socle avec du ruban adhésif pour éviter l'intrusion de poussière ou d'insectes. (Selon le modele)

Antenne/Cable

Pour regarder la télévision, raccordez le téléviseur à une antenné, au cable ou à un décodeur de cablingdistribution en vous reportant aux instructions suivantes. Les illustrations peuvent différer des articles reels, et l'utilisation d'un cable RF est facultative.

Fil de cuivre

Assurez-vous de ne pas plier le fil de cuivre du cable RF.
- Pour évider d'endommager votre télévisuer, faites d'abord toutes les connexions entre les apparciels, puis branchez le cordon d'alimentation dans la prise d'alimentation.
- Utilisez un dispositif d'aiguillage de signaux pour utiliser deux téléviseurs ou plus.
- Codecs audio TVN pris en charge: MPEG, Dolby Digital
- Ce télévisuer ne peut pas receivevoir de contenu diffusé en ultraHD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n'ont pas été confirmées. (Selon le pays)

Démarrage du téléviseur

Mise sous tension du téléviseur

Vous pouze simplement utiliser les fonctions du téléviseur à l'aide du bouton.

Mise sous tension (appuyez)

Mise hors tension (maintenez enforcé)

Commandedu menu (appuyez21)

Selection du menu (maintenez enfoncé)

1) Toutes les applications actives seront fermées.
2) Vous pouvez acceder au menu et le régler en appuyant sur le bouton lorsque le téléviseur est allumé.
3) Vous pouvez utiliser cette fonction lorsque vous accédez à la commande du menu.

Remarque

• Lorsque le télévisueur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute.
• L'affichage à l'écran de votre téléviseur peut différer légarement des illustrations duprésent manuel.
• L'appareil doit être branché pres d'une prise électrique facilement accessible. Certains apparéils ne doivent pas être allumés ou eteints au moyen d'un bouton, mais en éteignant l'appareil et en débranchant le cordon d'alimentation.

Connexions

Vous pouvez connecter differents peripériques externes sur le téléviseur.

Pour plus de renseignements sur la connectivité des péripériques externes, consultez le manuel fourni avec chaque appareil.

HDMI

• Lors de la connexion du cable HDMI, le télévisuer et les péripériques externes doivent être éteints et débranchés.
• Formats audio HDMI pris en charge (selon le modele) : True HD (48 kHz),

Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

Remarque

• Si l'appareil branché au port d'entrée prend également en charge le mode HDMI Deep Color, l'image pourrait être plus claire. Par contre, si l'appareil ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans ce cas, désactiver le paramètre [HDMI Deep Color] du téléviseur.

• [Général] → [Périphériques] → [Paramètres HDMI] → [HDMI Deep Color]

• Utilisez un cable certifié portant le logo HDMI. Si vous n'utilise pas un cable HDMI certifié, l'écran peut ne pas s'afficher, ou un problème de connexion peut se produit.
  Type de cable HDMI recommendé (3 m (9,84 pi) ou moins): -Cable HDM/ultra-haute vitesse

USB

Cercains concentrateurs USB pourraient ne pas fonctionner. Si un dispositif USB connecte à l'aide d'un concentrateur USB n'est pas detecté, connectez-le directement au port USB du téléviseur. (Selon le modele)

Remarque

• Pour que la connexion soit optimale, les connecteurs des cables HDMI et des dispositifs USB devraient avoir un rebord de moins de 10mm (0,39 po) d'épaissur et de moins de 18mm (0,7 po) de largeur, et le cable devrait avoir un diamètre de moins de 8mm (0,31 po). (Selon le modele)
• Si le cable ou la clé USB ne rentre pas dans le port USB du téléviseur, servez-vous d'un cable de rallonge compatible avec USB 2.0.

Émetteur infrarouge

Commandez le décodeur (cable/satellite/IP/service par contournement), le lecteur Blu-ray/DVD, la barre de son, les consoles de jeu, etc., en utilisant l'émetteur infrarouge (Selon le pays et le modele).

Remarque

• Connectez le cable de l'émetteur infrarouge au port de l'émetteur infrarouge situé sur le téléviseur.
  Utilisez les paramètres de commande universelle pour commander l'appareil.
  Fixez I'emetreur infrarouge a l'aide du ruban 3M fourni.

Periphériques externes

Les périhériques externes suivants sont pris en charge : lecteurs Blu-ray, récepteurs HD, lecteurs DVD, magnétoscopes, systèmes audio, dispositifs de stockage USB, ordinateurs, consoles de jeu et autres périhériques externes. Pour plus de renseignements sur la connectivité des périhériques externes, consultez le manuel fourni avec chaque apparéil.

Remarque

• La connexion au périphérique externe peut différer légarement des illustrations représentées dans le manuel.

• En mode ordinateur, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la luminosité. S'il y a du bruit, changez la résolution de la sortie ordinateur ou la fréquence de rafraîchissement, ou réglez la luminosité et le contraste dans le menu [Image] pour obtenir une image nette. Selon votre carte graphique, il est possible que certains régages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.

• Lorsque vous vous connectez à un réseau local cable, utilisez un cable CAT 7 avec une transmission Internet haute vitesse.

• Il est possible que le téléviseur fonctionne sans décodeur à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).

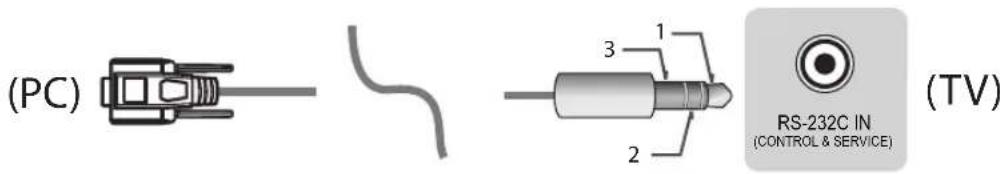

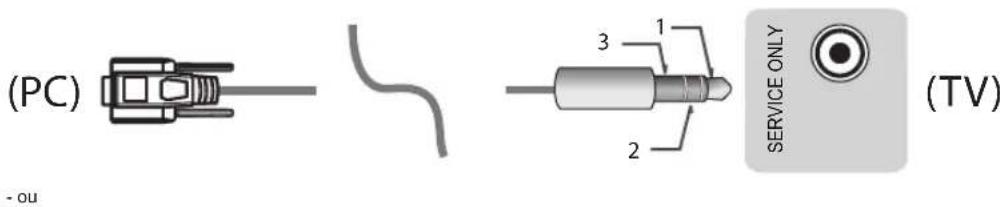

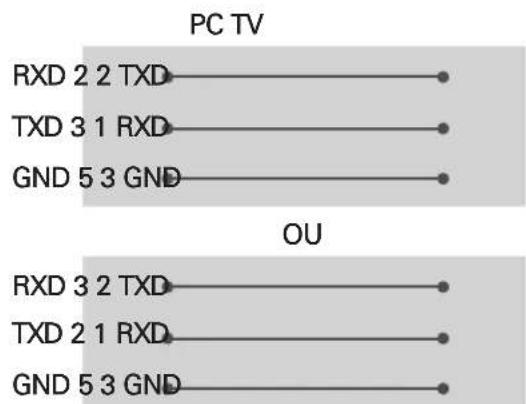

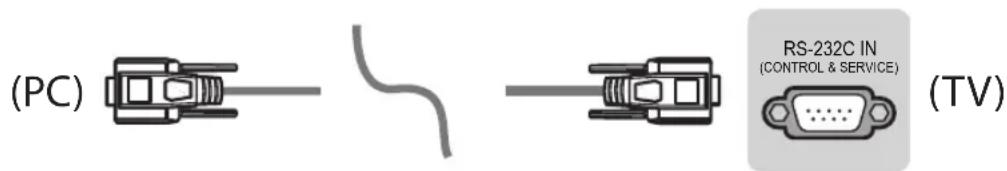

Configuration de la télécommande RS-232C

Pour obtenir les instructions de configuration de la télécommande externe RS-232C, rendez-vous au www.lg.com. Telechargez et lisze le manuel. (Selon le modele)

• Ne laissiez pas le produit tomber ou basculer lorsque vous connectez des péripériques externes. Sinon, cela peut entraîner des blessures ou endommager le produit.
• Lorsque vous connectez des péripériques externes comme des consoles de jeu video, assurez-vous que les cables de connexion sont suffisamment longs. Autrement, le produit pourrait tomber, ce qui pourrait entrainer des blessures ou endommager le produit.

Caracteristiques techniques

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison de la mise à niveau des fonctions du produit.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesure conformément aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu visionné, les réglages du téléviseur, etc.).

• Pour obtenir des renseignements sur l'alimentation et la consommation d'énergie, consultez l'étiquette apposée sur le produit.
  La consommation electrique typique est mesurée conformément à la norme CEI 62087 ou aux reglementations energétiques de chaque pays.
• Sur certains modèles, l'étiquette se trouve à l'intérieur du couvercle du terminal de connexion du périhérique externe.
• En fonction du modele ou du pays, la consommation électrique typique peut ne pas eté indiquée sur l'étiquette.

(Selon le pays)

Caracteristiques de diffusion
Système télévisuel ATSC, NTSC-M, 64 et 256 MAQ
Programmation (bande)	VHF 2 à 13, UHF 14 à 69, DTV 2 à 69, CATV 1 à 135, CADTV 1 à 135
Impédance de l'antenne externe 75 Ω

• Certaines normes de decodage/dentree 8K peuvent ne pas etre prises en charge. Un appareil supplémentaire peut etre necessaire pour prender en charge certaines normes 8K. Les images haute qualite et optimisées au format 8K variant en fonction du contenu source (Selon le modele).

Conditions d'utilisation

Température de fonctionnement De 0 °C à 40 °C (de 32 °F à 104 °F)

Humidité de fonctionnement Moins de 80 %

Température d'entreposage De -20 °C à 60 °C (de -4 °F à 140 °F)

Humidité d'entreposage Moins de 85 %

Rensseignements sur le produit

(Uniquement pour le modele QNED99*)

\section*{Caracteristiques du module sans fil (LGSBWAX12)}

Réseau local sans fil (IEEE 802.11a/b/g/n/ac/ax)
Gamine de fréquences Puisance	de sortie (maximale)
2 400 à 2 483,5 MHz 17 dBm
5 150 à 5 725 MHz 15 dBm
5 725 à 5 850 MHz 15 dBm
Bluetooth
Gamine de fréquences Puisance	de sortie (maximale)
2 400 à 2 483,5 MHz 9 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAX12 / IC : 2703H-LGSBWAX12

(Uniquement pour les le modele QNED80, QNED85, QNED90, 86NAN075, 86UQ70, 86UQ75, 86UQ80, 86UQ90)

Caracteristiques du module sans fil (LGSBWAC95)
Réseau local sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences Puissance	de sortie (maximale)
2 400 à 2 483,5 MHz 18,5 dBm
5 150 à 5 725 MHz 18 dBm
5 725 à 5 850 MHz 18 dBm
Bluetooth
Gamage de fréquences Puissance	de sortie (maximale)
2 400 à 2 483,5 MHz 9 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAC95 / IC : 2703H-LGSBWAC95

(Sauf pour les modeles QNED80*, QNED85*, QNED90*, QNED99*, 86NAN075*, 86UQ70*, 86UQ75*, 86UQ80*, 86UQ90*)

Caracteristiques du module sans fil (LGSBWAC22)

Réseau local sans fil (IEEE 802.11a/b/g/n/ac)

Gamine de fréquences Puissance de sortie (maximale)

2 400 à 2 483,5 MHz 17 dBm

5 150 à 5 725 MHz 16 dBm

5 725 à 5 850 MHz 16 dBm

Bluetooth

Gamine de fréquences Puissance de sortie (maximale)

2 400 à 2 483,5 MHz 8 dBm

Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut ni changer ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAC22 / IC : 2703H-LGSBWAC22

Renseignements sur l'avis de logiciel libre

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limite, de la licence publique Mozilla et de toute autre licence regissant les logiciels à code source libre contenus dans ce produit et exigeant la divulgation du code source, visitez le site https://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les avis de droits d'auteurs et autres documents pertinentes peuvent aussi être consultés.

LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail].

Cette offre est valable pour une période de trois ans après notre dernière expulsion de ce produit et s'applique à toute personne ayant reçu ces renseignements.

QUICKSET

(Uniquement pour les modeles prenant en charge la télécommande Magic)

Dépannage

La télécommande ne fonctionne pas.	· Assurez-vous que rien n'a été placé sur le récepteur (p. ex. ruban adhésif). · Vérifie que qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande. · Remplacez les piles par des piles neuves.
Le téléviseur ne produit pas d'images ni de son.	· Vérifie que le téléviseur est allumé. · Vérifie que le cordon d'alimentation est branché dans une prise murale. · Vérifie que la prise murale fonctionne en y branchant d'autres appar兼s.
Le téléviseur s'éteint brusquement.	· Vérifie les régles de l'alimentation. Il y a peut-être eu une panne de courant. · Vérifie l'activation de la fonctionnalité d'arrêt automatique dans le menu des régles. · En l'absence de signal, le téléviseur s'éteint automatiquement au bout de 15 minutes d'inactivité.
Affichage anormal	· Si le téléviseur est froid au toucher, il peut produit un léger scintillageloment lors de la mise sous tension. Cela est normal; le téléviseur n'est pas défectueux. De minuscules définçés de points peuvent être visibles à l'écran, apparaisant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produits aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ACL ou demettre vos doigs sur celui-ci pendant une longue période. Cela pourrait produit un effet de distorsion à l'écran. · Cet écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels déactivés neuisant pas à la performance ni à la fiabilité du téléviseur. · L'affichage d'une image fixependant une longue période peut entraîner la rémanence de l'image. Évitez de laisser une image fixe affichée à l'écran pendant une période prolongée.
Sons produits	· Craquement Un craquement survenant pendant le fonctionnement ou la mise hors tension du téléviseur est le résultat d'une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits ou une déformation thermique est requise. · Bourdonnement du circuit ou du panneau électrique Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un appar兼il. Il varie selon l'appareil. Ce son ne nuit aucunement à la performance ni à la fiabilité de l'appareil.

Lorsque you nettoyez le produit, assurez-vous de ne laisser aucun liquide ou corps étranger pénétre entre les parties supérieure, gauche ou droite du panneau et le guide. (Selon le modele)
Assurez-vous d'éponger l'excess d'eau ou de produit de nettoyage du linge.
- Ne vaporizez pas d'eau ni de produit nettoyant directement sur l'écran du téléviseur.
Assurez-vous de vaporiser juste assez d'eau ou de nettoyant sur un chiffon sec pour netoyer l'écran.

Réglementation

Renseignements relatifs à la réglementation de la FCC

(Pour les États-Unis)

Cet apparéil a été testé et jugé conforme aux limites relatives aux apparèils numériques de catégorie B imposées par le paragraphe 15 de la réglementation de la FCC. Ces limites sont établies afin d'offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cét équipement génére, utilise et peut diffuser de l'énergie de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s'en assurer, il suffit d'etreindre et de rallumer l'appareil), l'utilisateur est invite à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception;
  -Augmenter la distance entre I'equipement et le recepteur;
  Brancher l'equipement sur un circuit electrique distinct de celui qui alimente le recepteur;
• Demander l'aide du distributeur ou d'un technicien qualifie en entretien et en réparation de matériel audio-video.

Cet apparéil est conforme aux limites imposées par le paragraphe 15 de la reglementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférence préjudiable, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant cause un fonctionnement indésirable. Les modifications dans la fabrication de cet apparéil qui ne sont pas expressément approuviées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipment.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les apparèils UNII)

(Pour les États-Unis)

Les radars a haute puissance sont attribués comme utilisateurs principaux des bandes de fréquences de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent cause des interférences avec cet apparéil ou l'endommager. Cet apparéil ne peut pas être colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l'exposition aux rayonnements RF

(Pour les États-Unis)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet apparemil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non controle. Cet émetteur ne doit pasetre colocalise ni utilisé conjointement avec tout autre émetteur ou antennne. Cet apparemil devrait ettre installé etutilisede facon a garder une distance minimale de 20~cm (7,8 po) entre l'elément rayonnant et voire corps. Les utilisateurs doivent respecter les directives d'utilisation affirm de satisfaire aux criteres en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Lemetreur/recepteur exempt de licence contenu dans le present apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicable aux apparéils radio exempêts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produit de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non controlé. Cet appareil doit etre instalé de facon à garder une distance minimale de 20 cm (7,8 po) entre la source de rayonnement et voitre corps.

REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIOELECTRIQUES CAUSES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉA À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPEARIL.

Exigences du CNR-247

(Pour le Canada)

[Pour les produits ayant la fonction sans fil utilisant des bandes de fréquences de 5 GHz]

(1) Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudicable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(2) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p.i.r.e;
(3) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p.i.r.e. spécifiée, selon le cas;
(4) [pour des dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz ayant une p.i.r.e. de plus de 200 mW], les types d'antennes (s'il y en a plusieurs), les nombres de modulo de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élevation,énéçée à la CNR-247 section 6.2.2.3,doivent être clairément indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz et que ces radars peuvent cause des interférences avec les appareils LE-LAN et/ou les endommager.

REMARQUE À L'INTENTION DE L'INSTALLATEUR DU TÉLEVISEUR/CABLE

(Pour les États-Unis et le Canada)

Cetre remarque a pour but d'attirer l'attention des installateurs de reseaux cables sur I'article 820-40 du Code national de I'electricite (NEC) des Etats-Unis. Ce code donne des lignes directrices concernant la mise a la terre appropriee de tels reseaux et, en particulier, il precise que le cable doit etre relié a l'installation de mise a la terre du babitement, et ce, aussi pres que possible de son point d'entree.

AVERTISSEMENTS! (DANGER LIÉ À LA STABILITÉ)

Le téléviseur pourrait tomber et cause des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prénant des précautions simples comme :

TOUJOURS utilise des meubles de rangement, des supports ou des méthodes de montage recommendés par le fabricant du téléviseur.
- TOUJOURS utiliser des meubles qui peuvent supporter le téléviseur en toute sécurité.
- TOUJOURS s'assurer que le téléviseur ne dépasse pas le bord du meuble qui le soutient.
TOUJOURS sensibiliser les enfants aux dangers que represente le fait de grimper sur un meuble pour atteindre les commandes du téléviseur.
- TOUJOURS acheminer les cordons et les cables reliés au téléviseur de façon à ce qu'on ne puisse pas trèbucher dessus, tirer dessus ou les saisir.
-Ne JAMAIS placer un téléviseur dans un endroit instable.
- Ne JAMAIS placer le téléviseur sur un meuble elevé (une armoire ou une bibliothèque, par exemple) sans ancrel meuble et le téléviseur à un support adequat.
- Ne JAMAIS placer le téléviseur sur un tissu ou tout autre matériel inséré entre le téléviseur et le meuble qui le soutient.
- Ne JAMAIS placer d'objets, tels que des jouets et des télécommandes, qui peuvent donner envie aux enfants de grimper sur le téléviseur ou sur le meuble sur lequel le téléviseur est placé.

Si le télévisuer actuel doit être déplace, les mêmes précautions s'appliquent.

Symboles

~	Se rapporte au courant alternatif (c.a.). Se rapporte à la mise en veille.
---	Se rapporte au courant continu (c.c.). Se rapporte à la mise en marche (alimentation).
□	Se rapporte à un équipement de classe II. Se rapporte à une tension dangereuse.

OWNER'S MANUAL

EXTERNAL CONTROL DEVICE SETUP

Veuillez lore ce manuel attentivement avant d'utiliser votre apparéil et conservez-le pour pouvoir vous y reporter ultérieurement.

CODES CLÉS

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque		Code (hexa)	Fonction Remarque
00 CH	+, PR + Touche R/C 53 Listetouche R/C
01 CH	-, PR - Touche R/C 5B Sortie Touche R/C
02 Volume + Touche R/C 60 PIP (AD)	Touche R/C
03 Volume - Touche R/C 61 Bleu Touche R/C
06	> (Touche de direction/Flèche droite)	Touche R/C 63	Jaune	Touche	R/C
07	< (Touche de direction/Flèche gauche)	Touche R/C 71	Vert	Touche	R/C
08 Mise sous tension Touche R/C 72 Rouge				Touche R/C
09	MUTE (Sourdine)	Touche R/C	79	Ratio/Format de l'image	Touche R/C
0B Source Touche R/C 91 AD (descriptionsonore) Touche R/C
0E	SLEEP (Veille)	Touche R/C	9E	LIVE MENU (Menu en direct)	Touche R/C
0F	TV, TV/RAD	Touche R/C	7A	Guide d'utilisation	Touche R/C
10 - 19	*Touches numériétées 0 à 9	Touche R/C 7C	Smart/Home (Accueil) Touche R/C
1A	Q.View/Flashback (Aperçu rapide/Retour en arrière)	Touche R/C 7E	SIMPLINK Touche R/C
1E	FAV (châines préférences)	Touche R/C	8E	► (Avance rapide)	Touche R/C
20	Texte (Télétexte)	Touche R/C	8F	► (Retour arrêté)	Touche R/C
21	T. Opt (option Télétexte)	Touche R/C	AA	Info	Touche R/C
28	Retour	Touche R/C	AB	Guide des émissions	Touche R/C
30	Mode AV (audio/vidéo)	Touche R/C	B0	► (Lecture)	Touche R/C
39 Sous-titres Touche R/C B1				■ (Arrêt/Liste de fichiers)	Touche R/C
40	Λ (Touche de direction/Flèche haut)	Touche R/C B5	RECENT (Récent) Touche R/C
41	V (Touche de direction/Flèche bas)	Touche R/C	BA	II (Figer l'image/Ralent/Pause)	Touche R/C
42	Mes applications	Touche R/C	BB	Soccer	Touche R/C
43 Menu/Paramètres Touche R/C
44	OK/Enter (Entrée)	Touche R/C	DC	3D	Touche R/C
45	Q. Menu (Menu rapide)	Touche R/C	99	Configuration automatique	Touche R/C
4C Lieste, - Touche R/C 9F App (Application)/* Touche R/C
4D IMAGE Touche R/C 9B TV, PC
52 AUDIO Touche R/C

*Le code clé 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB, qui utilisent une chaine majeure/minéure. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie)

CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

Branchez l'adaptateur USB vers Série (RS-232C) ou la prise d'entrée RS-232C (série) sur un apparil de commande externe ( comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.

Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennt pas en charge ce type de connexion.
• Câble non fourni.

Adaptateur USB vers Série (RS-232C) avec cable USB

Type USB

• Les téléviseurs LG sont compatibles avec l'adaptateur à puce USB vers Série (RS-232C) (réf. fabricant : 0 x 0557, réf. produit : 0 x 2008), qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez vous le procurer auprès de distributeurs spécialisés en informatique professionnelle.

RS-232C (Série) avec cable RS-232C (Serie)

Type DE9 (D-Sub 9 broches)
- Vous doivent vous procuringle cable RS-232C (type DE9, D-Sub a 9 broches, femelle-femelle) vers RS-232C (Serie)afin d'etablir la connexion entre le l'ordinateur et le téléviseur, comme il est indiquedans le manuel.

L'interface de connexion peut être différente de celle de votre téléviseur.

Type sortie casque

• Vous doivent disposer du cable de type sortie casque/RS-232 pour étabir la connexion entre votre ordinateur et le téléviseur, comme il est indiqué dans le manuel.

• Pour les autres modèles, branche sur le port USB.

• L'interface de connexion peut être différente de celle de votre télévisuer.

Ordinateur du client Configurations RS-232C

RS-232C (Port série)

Configurations à 3 broches (non standard)

D-Sub 9 Telephone

Identité télé

Pour definir le numero d'identité, consultez la section « Correspondance avec les données réelles » à la page 6.

1. Appuyez sur PARAMÉTRES pour acceder aux menus principaux.
2. Appuyez sur les touches de navigation pour faire defiler l'affichage jusqu'à (*Général → À propos de ce télévisuer ou OPTION) et appuyez sur OK.
3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITE TÉLÉ et appuyez sur OK.
4. Choisissez un numero d'identité en faisant defiler l'affichage vers la gauche ou la droite et seLECTIONnez FERMER. La plage de réglage s'étend de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur EXIT. (*Selon le modele)

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)
  Longueur des données : 8 bits
• Parité : aucune

Bit d'arret : 1 bit
Code de communication : code ASCII
Utilisez un cable croisé (inverse).

Liste de referencia des commandes

(Selon le modele)

	COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)		COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)
01. Mise sous tension*	k a 00 à 01	15. Équilibre	k t 00 à 64
02. Format de l'image	k c (page 7)			16. Température de couleur	x u 00 à 64
03. Sourdine d'écran	k d (page 7)			17. Méthode ISM (uniquement pour téléviseurs plasma)	j p (page 8)
04. Sourdine de volume	k e 00 à 01	18. Égalisateur j v (page 9)
05. Réglage du volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste	k g 00 à 64			20. Commandes de symponisation	m	a (page 9)
07. Luminosité	k h 00 à 64			21. Ajout/ suppression (saut) de chaine (émission)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	Codes clés
09. Teinte	k j 00 à 64			23. Contrôle du rétroéclairage, contrôle de la luminosité du panneau	m	g 00 à 64
10. Nettété	k k 00 à 32			24. Sélection d'entrée (principale)	x b (page 11)
11. Sélection de l'affichage à l'écran	k l 00 à 01			25. 3D (modèles 3D uniquement)	x t (page 11)
12. Mode de verrouillage de la télécommande	k m	00 à 01		26. 3D étendue (modèles 3D uniquement)	x v (page 12)
13. Aigus	k	r	00 à 64	27. Configuration automatique	j	u	(page 12)
14. Graves	k s	00 à 64

*Remarque: Durant la lecture ou l'enregistrement de contenu multimédia, toutes les commandes, à l'exception des commandes. Mise sous tension (ka) et Touche (mc), sont désactivées et traitées en tant que NG. Grace au cable RS232C, le téléviseur peut communiquer la commande « ka », qu'il soit allumé ou étéint. Avec le cable convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission/reception

Transmission

[Commande1][Commande2][][Identité télé][][Données][Cr]

[Commande 1]:Premiere commandedutéléviseur(j,k,moux)

[Commande 2]: Deuxieme commande du téléviseur

[Identité télé] : Vous peuventCHOISIR, à l'aide de cette fonction, le numero d'identité du moniteur dans le menu Options. La plage de réglage est de 1 à 99. Si vous scélectionnez « 0 », chaque apparéil connecté est commandé.

• L'identité télé est indiquée sous forme décimale (de 1 à 99) dans le menu et sous forme hexadécimale (0 x 0 à 0 x 63) dans le protocole de transmission/reception.

[Données] : Pour transmettre la commande de données (hexadécimales).Transmet les données « FF » pour dire l'état de la commande.

[Cr] : Retour de chariot - code ASCII « 0 x 0D »

[ ] : Espace - code ASCII « 0 x 20 »

Accusé de réception OK

[Commande2][ ][Identité télé][ ][OK][Données][x]

• Le télévisuer transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'etat actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont returnées à l'ordinateur.

Accusé de réception d'erreur

[Commande2][ ][Identité télé][ ][NG][Données][x]

• Le téléviseur transmet un accuse de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Correspondance avec les données réelles (hexadécimales b décimales)

• Lorsque vous saississez les [données] en format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de symtonisation des chaînes (ma) utilise une valeur hexadécimale à deux octets ([données]) pour sélectionner le nombre de la chaîne.

00: Étape 0 32: Étape 50 (Identité télé 50) FE: Étape 254
01: Étape 1 (Identité télé 1) 33: Étape 51 (Identité télé 51) FF: Étape 255

···

0A: Étape 10 (Identité télé 10) 63: Étape 99 (Identité télé 99) 01 00: Étape 256

中

0F: Étape 15 (Identité télé 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Identité télé 16) C8: Étape 200 27 OF: Étape 9999

…

*Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

1. Mise sous tension (Commande : k a)

Pour *activer/desactiver l'appareil.

Transmission [k][a][Idenité télé][][Données][Cr]

Données 00 : Hors tension Données 01 : *Sous tension

Accuse de reception [a][ ][Identete tele][ ][OK/NG][Données][x]

Pour savoir si le téléviseur est allumé ou *étéint.

Transmission [k][a][l][Identité télé][l][FF][Cr]

Accusé de réception [a][][Identité télé][][OK][Données][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, les données d'accusé de réception représentent l'état de chaque fonction.

• Format de l'image (Commande : k c) (taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouze également régler le format de l'écran en utilisant l'options Format de l'imag dans Q.MENU ou dans le menu IMAGE.

Transmission [k][c][] [Identité télé][][Données][Cr]

Données 01 : Écran normal (4:3)

02:Format panoramaque (16:9)

04:Zoom

05:Zoom2

(Amérique latine, sauf la Colombie uniquement)

06: Selon émission/ Original

07:14:9

(Europe,Colombie,Moyen-Orient,Asie,a l'exception de la Coree du Sud et du Japon) 09: *Sur mesure

OB: Largeur integrale (Europe, Colombie, Moyen-Orient, Asie, a l'exception de la Coree du Sud et du Japon)

10 à 1F: Zoom cinema 1 à 16
0c: 21:9 (Selon le modele)

Accusé de réception [c][ ][Identité télé][[OK/NG][Données][x]

^ A I'aide de I'entree PC, you pouvez modifier le format de I'image de I'écran (16:9 ou 4:3).
Dans les modes TVN/HDMI/Composante (haute définition), l'option Sur mesure est disponible.
* Le mode Largeur intégrale peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode TVN et partiellement avec les modes ATV et AV.

1. Sourdine d'écran (Commande : k d)

Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][Idenité télé][][Données][Cr]

Données 00 : Sourdine d'écran désactivée (image activée)
Sourdine video désactivée

01: Sourdine d'écran activée (image désactivée)
10:Sourdine video activée.

Accusé de réception [d][I]lidenté télé][IK/NG[Données][x]

• Si seule la sourdine video est activée, le téléviseur montrera l'affichage à l'écran. Toutefois, si la sourdine d'écran est activée, le téléviseur ne montrera pas l'affichage à l'écran.

• Sourdine de volume (Commande : k e)

Pour activer/désactiver la sourdine de volume.
Vous pouvez également activer ou désactiver la sourdine à l'aide de la touche MUTE de la télécommande.

Transmission [k][e][I][Identité télé][[Données][Cr]

Données 00 : Sourdine de volume activée (volume désactivé) 01 : Sourdine de volume désactivée (volume activé)

Accusé de réception [e][Idenité télé][OK/NG][Données][x]

1. Réglage du volume (Commande : k f)

Pour régler le volume.

Vou puez egalement regler le volume a l'aide des touches de volume de la telecommande.

Transmission [k][f][Idenité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [f][][Identite telé][]

[OK/NG][Données][x]

1. Contraste (Commande: kg)

Pour regler le contraste de I'ecran.

Vou puez egalement regler le contraste dans le menu IMAGE.

Transmission [k][g][I][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][Idenité télé][OK/NG][Données][x]

1. Luminosite (Commande : k h)

Pour régler la luminosité de l'écran.

Vou puez égarlement regler la luminosité dans le menu IMAGE.

Transmission [k][h][I][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [h][Idenité télé][OK/NG][Données][x]

1. Couleur (Commande : k i)

Pour ajuster la couleur de I'ecran.
Voussous pouvez également regler la couleur dans le menu IMAGE.

Transmission [k][i][[Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [i][ ][Identité télé][ ][OK/NG][[Données][x]

1. Teinte (Commande : kj)

Pour régler la teinte de l'écran.
Vous pouvez également régler la teinte dans le menu IMAGE.

Transmission [k][i][j][Identité télé][l][Données][Cr]

Données Rouge:00 à Vert:64

Accuse de reception [j][][Identite tele][OK/NG][Données][x]

1. Netteté (Commande : k k)

Pour régler la nettedé de l'écran.
Vous pouvez également régler la nettedé dans le menu IMAGE.

Transmission [k][k][Idenité télé][][Données][Cr]

Données min.: 00 à max.: 32

Accusé de réception [k][ ][Identité télé][ ][OK/NG][Données][x]

1. Sélection de l'affichage à l'écran (Commande : k l)

Pour activer ou désactiver l'affichage à l'écran à l'aide de la télécommande.

Transmission [k][I][Idenité télé][[Données][Cr]

Données 00 : Affichage désacté 01 : Affichage activé

Accuse de reception [I][[Identite tele]][OK/NG][Données][x]

1. Mode de verrouillage de la télécommande (Commande: km)

Pour verrouiller la télécommande et les commandes du panneau avant du téléviseur.

Transmission [k][m][l][identé telé][l][Données][Cr]

Données 00 : Verrouillage désacté 01 : Verrouillage activé

Accuse de réception [m][ ][Identité télé][ ][OK/NG][[Données][x]

• Si vous n'utilise pas la télécommande, utilisez ce mode.

Lorsque l'alimentation principale est déconnectée et reconnectée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode Attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.

• Aigus (Commande: k r)

Pour régler les aigus.
Vous pouvez aussi régler les aigus dans le menu AUDIO.

Transmission [k][r][Idenité télé][[Données][Cr]

Données min. : 00 à max. : 64

Accusé de réception [r][Identité télé][OK/NG][Données][x]

*(Selon le modèle)

1. Graves (Commande : k s)

Pour régler les graves.
Vous pouvez aussi régler les graves dans le menu AUDIO.

Transmission [k][s][][Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [s][Identite tel] [OK/NG][Données][x]

• (Selon le modele)

• Équilibre (Commande : k t)

Pour régler l'équilibre.
Vous pouvez également régler l'équilibre dans le menu AUDIO.

Transmission [k][t][Idenité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [t][Idenstité télé][OK/NG][Données][x]

1. Température de couleur (Commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE.

Transmission [x][u][I][Identité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [u][Idenite telé][OK/NG][Données][x]

1. Méthode ISM (Commande : j p) (televiseurs plasma uniquement)

Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTIONS.

Transmission [j][p][I][Identité télé][I][Données][Cr]

Données min.: 02: Orbéur

08:Normal

20:Tracé couleur

Accuse de reception [p][Identite tel] [OK/NG][Données][x]

18. Égalisateur (Commande : j v)

PourajusterlegealisateurdeIecran.

Transmission [j][v][Idenité télé][[Données][Cr]

7	6	5	Fréquence 4 3 2	1	0 Étape
0	0	0	1	° bande 0	0 0	0 0	0 (déclaral)
0	0	1	2	° bande	0 0	0 0	1 1 (déclaral)
0	1	0	3	° bande ...	... ...	... ...		...
0	1	1	4	° bande	1 0	0 1	1 19 (déclaral)
1	0	0	5	° bande	1 0	1 0	1 20 (déclaral)

Accusé de réception [v][ ][Identité télé][ ][OK/NG][[Données][x]

*Dépend du modele et peut être modifié si le mode du son est régle sur une valeur d'égalisateur ajustable.

19. Économie d'énergie (Commande : j q)

Pour réduire la consommation énergétique de votre téléviseur. Vous pouvez aussi régler l'option Économie d'énergie dans le menu IMAGE.

Transmission [j][q][Idenité télé][J[Données][Cr]

Données

00:Arret

01: Minimum

02:Moyen

03:Maximum

04: Auto (pour les téléviseurs ACL ou à DEL)/ Capteurs intelligents (pour les téléviseurs plasma)

05: Écran désactivement

* (Selon le modele)

Accuse de reception [q][ ][Identete tete][ ][OK/NG][[Données][x]

20. Commandes de syntonisation (Commande : m a)

• Cette commande peut fonctionner de façon différente en fonction du modele et du signal.

• Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon

Pour selectionner les chaînes en fonction des numéroes physiques suivants.

Transmission [m][a][ ][Identité télé][ ][Données 00][ ]
[Données 01][ ][Données 02][Cr]

* Antenne/câble analogue

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaine octet haut

Données 01 : Données de chaîne octet bas

-00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogique)

• 00 : télévision par antennne (ATV)

• 80 : télévision par cable (CATV)

• Antenne/câble/satellite numérique

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaine hautes

Données 01 : Données de chaîne basses

• 00 00 à 27 0F (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10: télévision par antennne (TVN)
• 20: radio par antennae (Radio)
• 40 : télévision par satellite (SDTV)
• 50 : radio par satellite (S-Radio)
• 90 : télévision par cable (CADTV)
• a0: radio par cable (CA-Radio)

*Examples de commandes de syntonisation :

1. Syntonisez la chaîne analogue Antenne (PAL) 10.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 10 = 00 a

Données 02 = Television analogue par antenné = 00

Résultat = ma 00 00 0a 00

1. Syntonisez la chaine numérique Antenne (DVB-T) 01. Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 = 00 01

Données 02 = Television numérique par antenné = 10

Résultat = ma 00 00 01 10

1. Syntonisez la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 000 = 03 E8

Données 02 = Television numérique par satellite = 40

Résultat = ma 00 03 E8 40

Accuse de reception [a][ ][Identete tele][OK][Données 00][Données 01]

[Données 02][x][a][][Identité télé][][NG][[Données 00][x]

• Modèles vendus en Corée du Sud, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie

Pour symponiser les chaînes en fonction des numéroes physiques, majorés ou mineurs suivants.

Transmission [m][a][][0][[Données00][][Données01]

[ ][Données02][ ][Données03][ ][Données04][ ][Données05][Cr]

Les chaînes numériques possèdent un numéro de châîne physique, majeur et mineur. Le numéro physique est le numéro de châîne numérique réel, le numéro majeur est le numéro auquel la châîne doit être assignée et le numéro mineur correspond à la châîne secondaire. Comme le symtoniseur ATSC assigne automatiquement les chaînes au numéro majeur/mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

• Antenne/câble analogue

Données 00 : Numéro de chaîne physique

• Antenne (ATV) : 02 à 45 (décimale : 2 à 69)

• Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125)

[Données 01 à 04] : Numéro de chaîne majeur/mineur

Données 01 et 02 : xx (non utilise)

Données 03 et 04 : xx (non utilise)

Données 05 : Source d'entrée (analogue)

• 00 : télévision par antennne (ATV)

-01: télévision par cable (CATV)

• Antenne/câble numérique

Données 00 : xx (non utilise)

[Données 01][Données 02]: Numéro de chaine majeur

Données 01: Données de chaine octet haut

Données 02: Données de chaine octet bas

-00 01 à 27 OF (décimale : 1 à 9 999)

[Données 03][Données 04]: Numéro de chaine mineur

Données 03 : Données de châne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique)

• 02：Television par antenné (TVN) - Utilisez le numéro de chaine physique
• 06: Television par cable (CADTV) - Utilisez le numero de chaîne physique
• 22: Television par antenne (TVN) - N'utilise pas le numero de chaîne physique
• 26: Television par cable (CADTV) - N'utilise pas le numéro de chaîne physique
• 46: Television par cable (CADTV) - Utilisez le numero de chaîne physique/majeur uniquement (chaîne en une partie)
• 66：Television par cable (CADTV) - Utilisez le numero de chaîne majeur uniquement (chaîne en une partie)
• 0b : Television numérique par cable Plus - Utilisez le numéro de chaîne physique
• 2b: Television numérique par cable Plus - N'utilise pas le numéro de chaîne physique
• 4b: Television numérique par cable Plus - Utilisez le numero de chaine physique/majeur uniquement (chaine en une partie)
• 6b: Television numérique par cable Plus - Utilisez le numero de chaîne major unquement (chaîne en une partie)

Deux octets sont disponibles pour chaque numéro de chaine majeur et mineur, mais l'octet bas est généralement utilisé seul (octet haut = 0).

*Examples de commandes de syntonisation :

1. Syntonisez la chaîne analogue par cable (NTSC) 35. Identité télé = Tout = 00

Données 00 = Données de chaine 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Television analogue par cable = 01

1. Syntonise la chaîne numérique par antenne (ATSC) 30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Television numérique par antenné = 22

Accuse de reception [a][ ][Identete tele][ ][OK][Données 00][Données 01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][][Identité télé][][NG][Données 00][x]

• Modèles vendus au Japon

Pour syntoniser les chaînes en fonction des numéroes physiques, majorés ou mineurs suivants.

Transmission [m][a][[0][[Données00][[Données01]

[ ][Données02][ ][Données03][ ][Données04][ ][Données05][Cr]

• Antenne/satellite numérique

Données 00: xx (non utilisé)

[Données 01][Données 02]: Numéro de chaîne majeur

Données 01 : Données de chaine octet haut

Données 02 : Données de chaine octet bas

-00 01 à 27 0F (décimale : 1 à 9 999)

[Données 03][Données 04]: Numéro de chaîne mineur (non utilisé sur satellite)

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique/satellite pour le Japon)

• 02 : Television par antennne (TVN)
• 42: Television par antenné (TVN) - Utilisez le numéro de chaine physique/majeur uniquement (chaine en une partie)

• 62: Television par antenné (TVN) - Utilisez le numéro de chaine majeur uniquement (chaine en une partie)
  -07:BS (satellite de radiodiffusion)
  -08:CS1(satellite de communication 1)
  -09:CS2 (satellite de communication 2)

• Examples de commandes de syntonisation :

1 Syntonisez la chaîne numérique par antenné (ISDB-T) 17-1.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 17 = 00 11

Données 03 et 04 = Le mineur est 1 = 00 01

Données 05 = Television numérique par antenné = 02

1. Syntonisez la chaîne 30 du satellite de radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Non utilisé = 00 00

Données 05 = Television par satellite BS = 07

• Cette fonction peut varier d'un modèle à l'autre.

Accusede reception [a][][Idenitetele][OK][Données00][Données01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][][Identité télé][][NG][Données 00][x]

1. Ajout/suppression (saut) de chaine (émission) (Commande : m b)

Pour sauter la chaine (emission) actuelle la prochaine fois.

Transmission [m][b][][Identité télé][][Données][Cr]

• Définissez l'état de la chaîne enregistrée comme Suppr. (ATSC, ISDB)/Sautée (DVB) ou Ajoutée.

• Touche (Commande:m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][][Identité télé][][Données][Cr]

Données du code clé - page 2.

Accusé de réception [c][ ][Identité télé][OK/NG][Données][x]

1. Contrôle du rétroéclairage (Commande: m g)

Pour les téléviseurs ACL ou a DEL

Pour contrôler le rétroéclairage.

Transmission [m][g][ ][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [g][ ][Identete tete][ ][OK/NG][[Données][x]

Contrôle de la luminosité du panneau (Commande: mg)

• Téléviseurs plasma uniquement

Pour contrôler la luminosité du panneau.

Transmission [m][g][ ][Identité télé][ ][Données][Cr]

Données min.: 00 à max.: 64

Accuse de reception [g][Identite tel] [OK/NG][Données][x]

1. Sélection d'entrée (Commande : x b)
   (Entrée d'image principale)

Pour selectionner la source d'entrée pour l'imagine principale.

Transmission [x][b][Idenité télé][[Données][Cr]

Données

00:TVN 01:CADTV

02:TVN par satellite 10:ATV ISDB-BS (Japon)

03:ISDB-CS1 (Japon)

04 : ISDB-CS2 (Japon)

11:CATV

20:AVouAV121:AV2

40:Composante141:Composante2

60：RVB

90:HDMI1 91:HDMI2

92:HDMI3 93:HDMI4

Accuse de reception [b][ ][Identete tete][OK/NG][Données][x]

• Cette fonction peut varier en fonction du modele et du signal.

• 3D (Commande: x t) (modèles 3D uniquement) (selon le modele)

Pour passer du mode 3D au mode Televiseur.

Transmission[x][t][Identité télé][[Données 00][[Données 01]
[ ][Données 02][ [Données 03][Cr]

Structure des données (selon le modele)

[Données 00] 00:3D activée

01:3D désactiverée

02:3Dà2D

03:2D à 3D

[Données 01] 00:Haut et bas

01:Cete a cote

02:Echiquier

03: Séquentiel image par image

04: Entrelacement de colonnes

05: Entrelacement de lignes

[Données 02] 00: Droite à gauche

01:Gauche a droite

[Données 03] Effet 3D (profondeur 3D) : min. : 00 - max.: 14

(*Transmission par code hexadecimal)

• Les fonctions [Données 02] et [Données 03] peuvent varier en fonction du modele et du signal.
• Si [Données 00] = 00 (3D activée), [Données 03] est ignoree.
• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignores.
• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignores.
• Si [Données 00] = 00 (3D activée) ou 03 (2D à 3D), [Données 03] fontienne lorsque le mode 3D (genre) est réglé sur manuel seulement.
• Toutes les options de 3D ([Données 01]) peuvent ne pas être disponibles selon le signal video ou de diffusion.

[Données 00]	[Données 01]	[Données 02]	[Données 03]
00	00
01	X X X
02	X X X
03	X O O

X: Non utilise

Accusé de réception [t][ ][Identité télé][ ][OK]
[Données00][Données01][Données02]
[Données03][x]
[t][Identité télé][ ][NG][Données00][x]

1. 3D étendue (Commande : x v) (modèles 3D uniquement) (selon le modele)

Pour modifier l'option 3D du téléviseur.

Transmission [x][v][ ][Identité télé][ ][Données 00][ ]
[Données 01][Cr]

[Données 00] option 3D

00: Correction de l'image 3D
01: Profondeur 3D (le mode 3D n'est disponible qu'en mode manuel)
02 : Point de visualisation 3D
06: Correction des couleurs 3D
07:Zoom son 3D
08:Vue d'imagenormale
09:Mode3D(ggenre)

[Données 01] L'intervalle de cette valeur est définie pour chaque option 3D déterminée par [Données 00].

1) Si [Données 00] = 00

00:Droite a gauche

01:Gauche a droite

2) Si [Données 00] = 01, 02

Données min.: 0 - max.: 14 (*transmission par code hexadécimal)

La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 - +10) (selon le modele).

*Cette option fonctionne lorsque l'option Mode 3D (genre) est réglée sur manuel seulement.

3) Si [Données 00] = 06, 07

00:Arr

01:Marche

4) Si [Données 00] = 08

00:Revenezà video3Dà partir d'une video2D convertie de 3D à 2D
01: Changez video 3D pour video 2D, sauf dans le cas d'une video 2D à 3D

*Si la condition de conversion n'est pas respectee, la commande sera traitee comme NG.

5) Si [Données 00] = 09

00:Standard

01:Sport

02:Cinéma

03:Extreme

04:Manuel

05:Automatique

Accusé de réception [v][ ][Identité télé][ ][OK]
[Données00][Données01][x][v][ ][Identité télé][ ]
[NG][Données00][x]

1. Configuration automatique (Commande:ju) (selon le modele)

Pour ajuster la position de l'image et minimiser le tremblement de l'image, le tout automatiquement. Cette option ne fonctionne qu'en mode RVB (PC).

Transmission [j][u][Idenité télé][[Données][Cr]

Données 01 : Pour définir la configuration automatique.

Accusé de réception [u][ ][Identité télé][ ] [OK/NG][Données][x]

LG

Life's Good
