Pylon - Alimentation électrique pour ordinateur XPG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	XPG
Modèle	Pylon
Norme ATX	Intel ATX V2.52
Certification 80 PLUS	80 PLUS Bronze
Dimensions (L x l x H)	140 x 150 x 86 mm
Poids	Environ 1,8 kg
Format	ATX
Tension d'entrée	100-240 VAC
Fréquence d'entrée	50-60 Hz
Facteur de correction de puissance (PFC)	Active PFC, >0,99
Puissance disponible	450 W, 550 W, 650 W ou 750 W
Ventilateur	120 mm à palier fluide (FDB)
Vitesse du ventilateur	2000 tr/min (max)
MTBF	100 000 heures
Température de fonctionnement	Jusqu'à 50°C
Condensateurs	100 % japonais, 105°C
Convertisseur DC/DC	Oui, pour une meilleure régulation +12V
Protections intégrées	OCP, OVP, UVP, OPP, SCP, OTP, NLO, SIP
Connecteur principal	20+4 broches
Connecteurs CPU	2x 4+4 broches (modèles 650W et 750W)
Connecteurs PCI-E	4x 6+2 broches (modèles 650W et 750W)
Connecteurs SATA	8x (modèles 650W et 750W)
Connecteurs Molex	3x (modèles 650W et 750W)
Garantie	5 ans
Entretien et nettoyage	Débranchez l'alimentation et nettoyez les grilles avec un chiffon sec ou de l'air comprimé. Évitez tout liquide.
Sécurité	Ne pas ouvrir le boîtier. Aucune pièce réparable par l'utilisateur. Risque de choc électrique.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, contacter le service après-vente.
Informations générales	Alimentation fiable pour PC, conforme à la norme ErP 2014 Lot 3.

FOIRE AUX QUESTIONS - Pylon XPG

Quelle est la puissance de l'alimentation XPG Pylon ?

L'alimentation XPG Pylon est disponible en versions 450 W, 550 W, 650 W et 750 W. Consultez votre modèle pour la puissance exacte.

Cette alimentation est-elle modulaire ?

Non, le XPG Pylon utilise un câblage fixe. Tous les câbles sont attachés en permanence à l'alimentation.

Quels connecteurs possède le XPG Pylon ?

Il dispose d'un connecteur principal 20+4 broches, de connecteurs CPU 4+4 broches, de connecteurs PCI-E 6+2 broches, de connecteurs SATA, Molex et Floppy. Le nombre exact varie selon la puissance.

Le ventilateur est-il silencieux ?

Oui, il utilise un ventilateur de 120 mm à palier fluide (FDB) qui tourne à faible vitesse (700 tr/min à 25°C) pour un fonctionnement silencieux, même à charge modérée.

Quelle est l'efficacité énergétique de cette alimentation ?

Elle est certifiée 80 PLUS Bronze, garantissant une efficacité d'au moins 82 % à charge typique (85 % à 50 % de charge).

Quelles protections sont incluses ?

Le XPG Pylon intègre 8 protections : OCP, OVP, UVP, OPP, SCP, OTP, NLO (protection contre le fonctionnement à vide) et SIP (protection contre les surtensions et les appels de courant).

Cette alimentation est-elle compatible avec mon ordinateur ?

Oui, elle respecte la norme ATX V2.52 et est compatible avec la plupart des boîtiers ATX. Vérifiez les dimensions (140 x 150 x 86 mm) et la puissance nécessaire pour vos composants.

Comment entretenir l'alimentation ?

Débranchez-la avant tout nettoyage. Utilisez un chiffon sec ou de l'air comprimé pour dépoussiérer les grilles. Ne jamais ouvrir le boîtier.

Quelle est la durée de garantie ?

La garantie constructeur est de 5 ans à compter de la date d'achat. Elle couvre les défauts de fabrication.

Puis-je réparer l'alimentation moi-même en cas de panne ?

Non, l'alimentation ne contient aucune pièce réparable par l'utilisateur. Toute ouverture annule la garantie et expose à des risques électriques. Contactez le service après-vente.

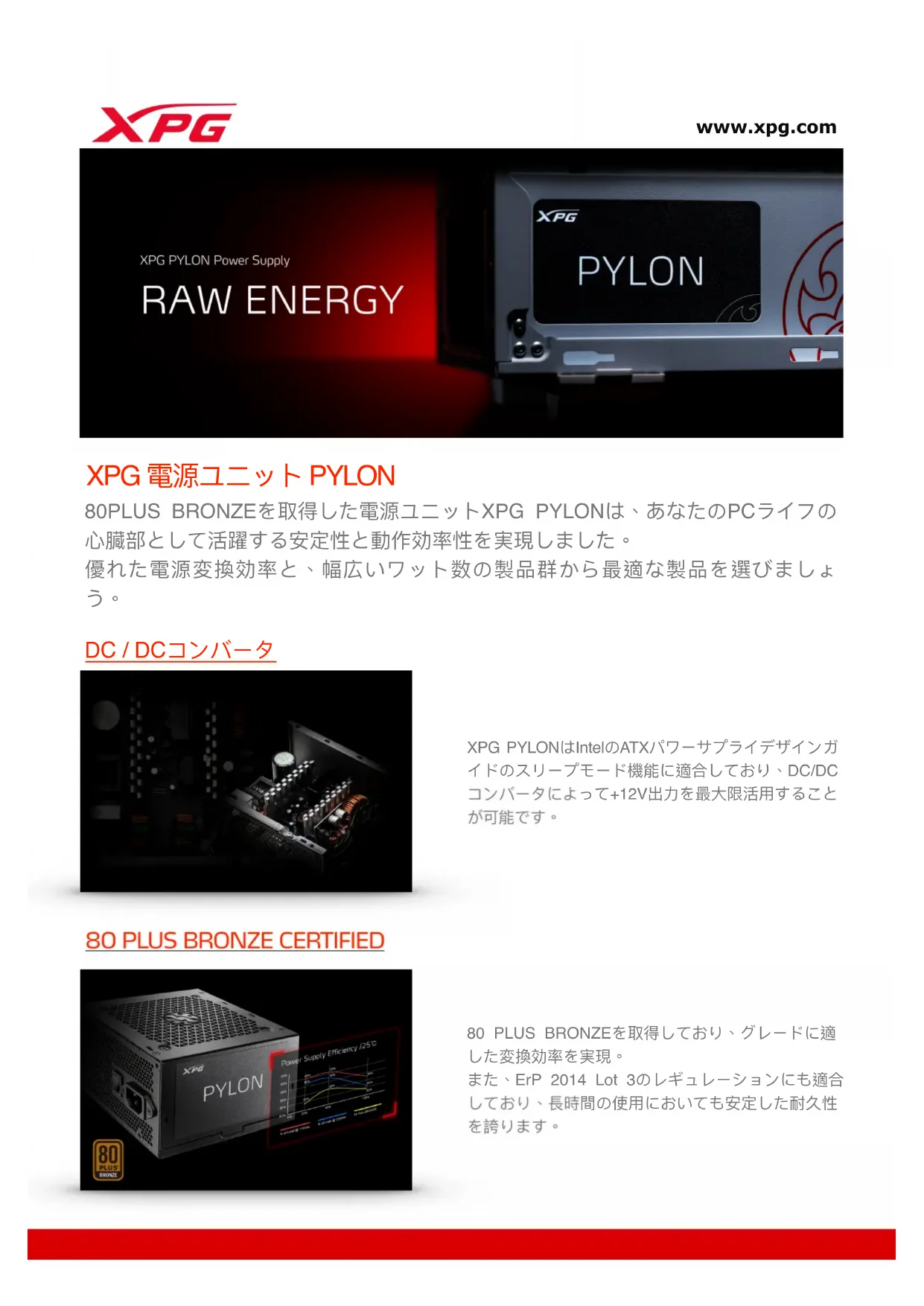

MODE D'EMPLOI Pylon XPG

XPG 電源ユニット PYLON

80PLUS BRONZEを取得した電源ユニットXPG PYLONは、あなたのPCライフの心臓部として活躍する安定性と動作効率性を実現しました。

優れた電源変換効率と、幅広いワット数の製品群から最適な製品を選びましょう。

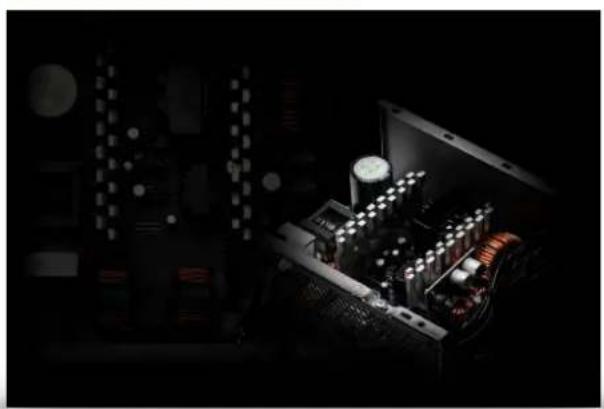

DC / DCコンバータ

Close-up of an electronic circuit board with illuminated components and wiring (no visible text or symbols)

XPG PYLONはIntelのATXパワーサプライデザインガイドのスリープモード機能に適合しており、DC/DCコンバータによって+12V出力を最大限活用することが可能です。

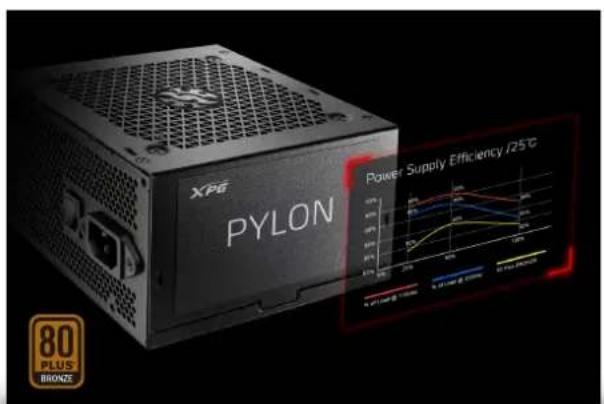

80 PLUS BRONZE CERTIFIED

80 PLUS BRONZEを取得しており、グレードに適した変換効率を実現。

また、ErP 2014 Lot 3のレギュレーションにも適合しており、長時間の使用においても安定した耐久性を誇ります。

ETAとLAMBDA認証取得

120mmのFDBファン

105°C 日本製メインキャパシタ

8つの保護回路

XPG PYLONシリーズは取得要件の厳しいCybenetics社のETAとLAMBDA認証プログラムを取得しています。これは、標準効率やノイズレベルにおいて非常に優れたスコアを獲得したことを示しています。

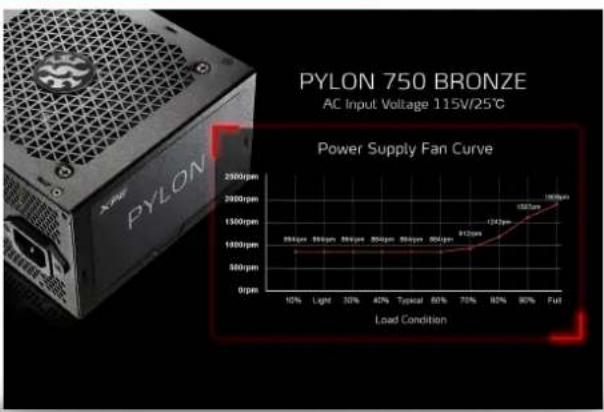

120mmのFDB（流体軸受け）ファンは、起動時から一定した回転数（700rpm / 25℃）を保ち、70%前後の負荷の際に最適なロースピードに調整されます。

耐熱105℃の100%日本製キャパシタを一次、二次ともに採用。高い安定性による信頼を獲得しています。より長寿命で安定した電圧で動作可能です。

豊富な保護回路を搭載しており、動作の安定性を高めています。過負荷保護（OPP）/過電流保護（OCP）/過電圧保護（OVP）/低電圧保護（UVP）/短絡保護（SCP）/過温度保護（OTP）/無負荷運転保護（NLO）/突入電流保護（SIP）。

特徵

• 80PLUS BRONZE取得
• DC / DCコンバータ
• インテリジェントファンコントロール
• 100%日本製キャパシタ採用
• 過負荷保護（OPP）、過電流保護（OCP）過電圧保護（OVP）、低電圧保護（UVP）
• 短絡保護（SCP）、過溫度保護（OTP）
• 無負荷運転保護（NLO）、突入電流保護（SIP）
• PCI-E 2.0 6+2ピンコネクタ
• ErP 2014 Lot 3に適合

仕様

寸法(奥行×幅×高さ)	140×150×86mm
80 PLUS	BRONZE
ATX バージョン	Intel V2.52
保護回路	OCP / OVP / UVP / OPP / SCP / OTP / NLO / SIP
規格準拠	CE / UKCA / CB / FCC (IC) / EAC / CCC / TUV / cTUVus / TUV S-Mark / RCM / NOM / BSMI / BIS/ KC
PFC	>0.99
入力電圧	100-240V
入力電流	450W: 7-3.5A550W: 8-4A650W: 10-5A750W: 10-5A
入力周波数帯	50Hz - 60Hz
動作温度	50°C
保証期間	5年間

ファン仕様
コネクタ仕様

ファンサイズ	120mm	マザーボード 20+4 ピンコネクタ	450W/550W : x1650W/750W : x1
ファンベアリング	流体軸受け (Fluid Dynamic Bearing)	ATX 12V 4+4 ピンコネクタ	450W/550W : x1650W/750W : x2
ファンスピード	2,000 RPM	PCI-E 6+2ピンコネクタ	450W/550W : x2650W/750W : x4
MTBF(平均故障間隔)	10万時間(理論値)	SATA 5 ピンコネクタ	450W/550W : x5650W/750W : x8
		Molex 4 ピンコネクタ	450W/550W : x2650W/750W : x3
		Floppy 4 ピンコネクタ	450W/550W : x1650W/750W : x1

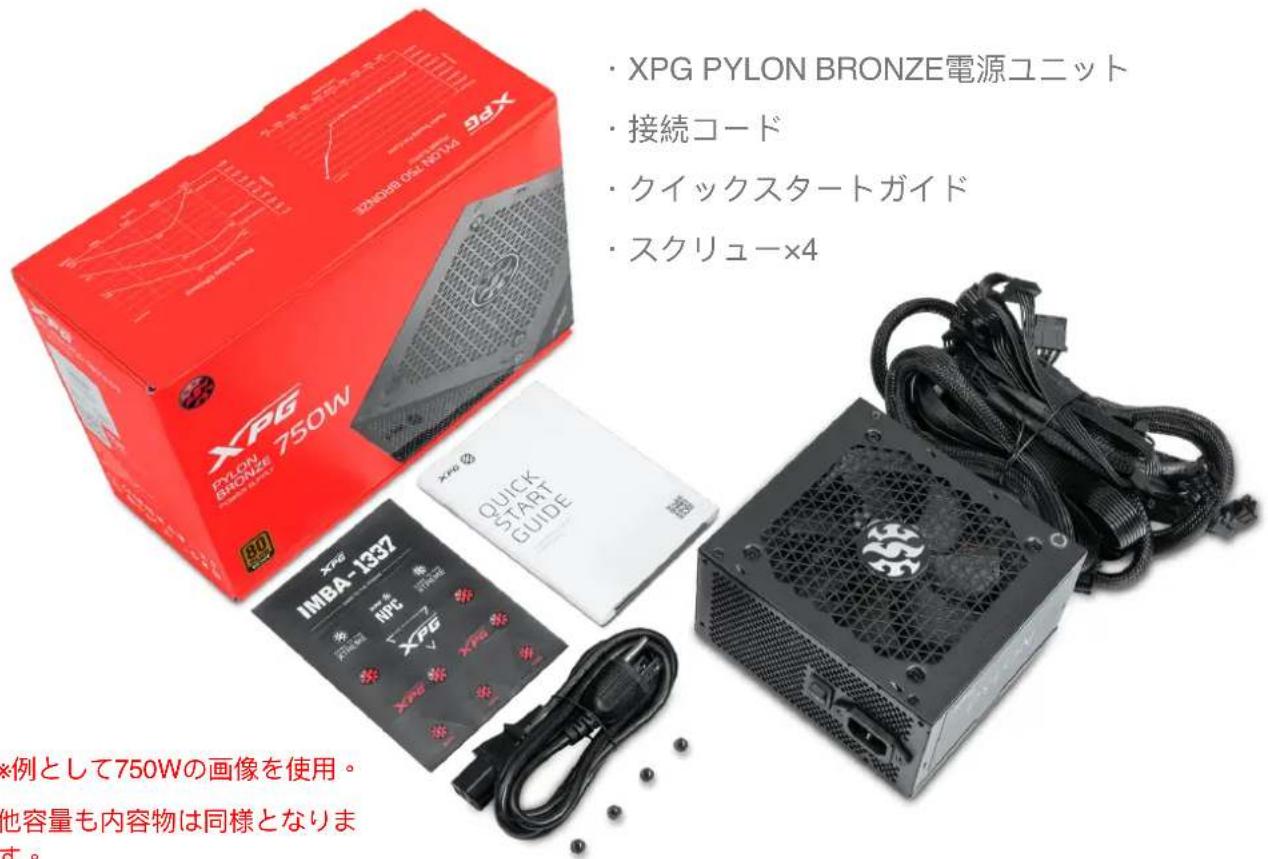

※例として750Wの画像を使用。 他容量も内容物は同様となります。

製品	XPG PYLON 450W
型番	PYLON450B-BKCJP
JANコード	4710273776699

製品	XPG PYLON 550W
型番	PYLON550B-BKCJP
JANコード	4710273776781

製品	XPG PYLON 650W
型番	PYLON650B-BKCJP
JANコード	4710273776873

製品	XPG PYLON 750W
型番	PYLON750B-BKCJP
JANコード	4710273776965
