SFP1000SM1340I - Module émetteur-récepteur optique Vivotek - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Module SFP 1G, 1310nm, SM, LC, 10km
Utilisation	Conçu pour des connexions réseau à haut débit sur fibre optique
Maintenance et réparation	Remplacement facile du module SFP, vérification régulière des connexions
Sécurité	Conforme aux normes de sécurité pour les équipements de télécommunication
Informations générales	Compatible avec divers équipements réseau, vérifiez la compatibilité avant l'achat

FOIRE AUX QUESTIONS - SFP1000SM1340I Vivotek

Comment installer le Vivotek SFP1000SM1340I ?

Pour installer le Vivotek SFP1000SM1340I, insérez le module SFP dans le port SFP de votre appareil compatible et assurez-vous qu'il est bien enclenché. Consultez le manuel de votre appareil pour des instructions spécifiques.

Quels types de câbles sont compatibles avec le Vivotek SFP1000SM1340I ?

Le Vivotek SFP1000SM1340I est compatible avec des câbles en fibre optique monomode de type LC. Assurez-vous d'utiliser le bon type de câble pour garantir des performances optimales.

Quelle est la distance maximale supportée par le Vivotek SFP1000SM1340I ?

Le Vivotek SFP1000SM1340I peut supporter des distances allant jusqu'à 10 km en utilisant un câble en fibre optique monomode.

Que faire si le module ne fonctionne pas après l'installation ?

Assurez-vous que le module est correctement inséré et que les câbles sont bien connectés. Vérifiez également la compatibilité de votre appareil avec le Vivotek SFP1000SM1340I. Si le problème persiste, redémarrez votre appareil.

Le Vivotek SFP1000SM1340I est-il compatible avec tous les appareils réseau ?

Le Vivotek SFP1000SM1340I est compatible avec les appareils qui supportent les modules SFP. Vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Comment vérifier si le Vivotek SFP1000SM1340I fonctionne correctement ?

Vous pouvez vérifier le fonctionnement du module en accédant à l'interface de gestion de votre appareil réseau. Recherchez les indicateurs de statut pour le port SFP afin de confirmer que le module est actif.

Y a-t-il des mises à jour de firmware disponibles pour le Vivotek SFP1000SM1340I ?

Les modules SFP comme le Vivotek SFP1000SM1340I ne nécessitent généralement pas de mises à jour de firmware. Toutefois, consultez le site Web du fabricant pour toute information spécifique.

Quels sont les indicateurs de défaillance possibles pour le Vivotek SFP1000SM1340I ?

Des indicateurs de défaillance peuvent inclure l'absence de signal, des déconnexions fréquentes ou des vitesses de transmission lentes. Vérifiez les connexions et remplacez le module si nécessaire.

MODE D'EMPLOI SFP1000SM1340I Vivotek

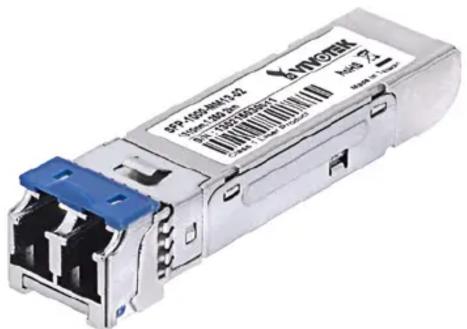

Industrial SFP Transceiver Modules

Technical Specifications

Model Name SFP-1000-MM85-X5I SFP-1000-MM13-02I

Data Rate Gigabit 1.25G 1.25G

Center Wave Length 850 nm 1300/1310 nm

Laser Type VCSEL Fabry-Perot

Tx (dBm) -3 ~ -10 -5 ~ -15

Rx (dBm) -3 ~ -20 dBm -3 ~ -20 dBm

Voltage 3.3V

3.3V

Transmission Range

50/125μm, 62.5/125μm, up to 0.5km

50/125μm, 62.5/125μm, up to 2km

Fiber Type (MMF / SMF)

MMF

MMF

Connector

LC

LC

Dimensions

55.9mm (L) × 14.69mm (W) × 12.39mm (H)

55.9mm (L) × 14.69mm (W) × 12.39mm (H)

Operating Temperature

-40°C ~ 85°C (-40°F ~ 185°F)

-40°C ~ 85°C (-40°F ~ 185°F)

Storage Temperature

-40°C ~ 85°C (-40°F ~ 185°F)

-40^ 85^ (-40^ 185^)

Humidity 5 9

5 90% (non-condensing)

Yes

MSA Compliant

Yes

Yes

Certifications

IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11

IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11

Model Name SFP-1000-SM13-10I

SFP-1000-SM13-401

Data Rate Gigabit 1.25G 1.25G

1310 nm

Center Wave Length 1310 nm

Fabry-Perot

Laser Type Fabry-Perot

-3~-3

Tx (dBm) -3 ~ -9

Rx (dBm) -3 ~ -21 dBm -3 ~ -24 dBm

Voltage 3.3V

3.3V

Transmission Range

9/125μm, up to 10km

9/125μm, up to 40km

Fiber Type (MMF / SMF)

SMF

SMF

Connector

LC

LC

Dimensions

55.9mm (L) × 14.69mm (W) × 12.39mm (H)

55.9mm (L) × 14.69mm (W) × 12.39mm (H)

Operating Temperature

-40°C ~ 85°C (-40°F ~ 185°F)

-40°C ~ 85°C (-40°F ~ 185°F)

Storage Temperature

-40°C ~ 85°C (-40°F ~ 185°F)

-40°C ~ 85°C (-40°F ~ 185°F)

Humidity 5 90% (non-condensing)

5 ~ 90% (non-condensing)

Yes

Certifications

IEC

IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11

Dimensions

55.9 mm 14.69 mm

2.39 mn

Application

All specifications are subject to change without notice. Copyright © VIVOTEK INC. All rights reserved. Ver. 10
