FOIRE AUX QUESTIONS - SFP1000MM1302I Vivotek
Quelles sont les spécifications techniques du Vivotek SFP1000MM1302I ?
Le Vivotek SFP1000MM1302I est un module SFP pour des connexions réseau à fibre optique, supportant une vitesse de 1 Gbps et une portée jusqu'à 550 mètres sur fibre multimode.
Comment installer le Vivotek SFP1000MM1302I ?
Pour installer le module, insérez-le simplement dans le port SFP de votre appareil compatible jusqu'à ce qu'il s'enclenche en place.
Le Vivotek SFP1000MM1302I est-il compatible avec d'autres marques ?
Oui, le Vivotek SFP1000MM1302I est généralement compatible avec d'autres équipements supportant les modules SFP, mais il est recommandé de vérifier la compatibilité spécifique avec votre appareil.
Que faire si le module ne fonctionne pas ?
Si le module ne fonctionne pas, vérifiez qu'il est bien inséré, assurez-vous que le câble de fibre optique est correctement connecté et inspectez le câble pour des dommages visibles.
Quelle est la température de fonctionnement recommandée pour le Vivotek SFP1000MM1302I ?
Le Vivotek SFP1000MM1302I fonctionne normalement dans une plage de température de 0°C à 70°C.
Comment diagnostiquer un problème de connexion avec le Vivotek SFP1000MM1302I ?
Pour diagnostiquer un problème, vérifiez les LED d'état sur l'appareil pour des indications de connexion. Assurez-vous également que les paramètres de réseau sont corrects.
Y a-t-il des mises à jour de firmware nécessaires pour le Vivotek SFP1000MM1302I ?
En général, les modules SFP ne nécessitent pas de mises à jour de firmware, mais il est conseillé de consulter la documentation de votre appareil pour toute exigence spécifique.
Comment nettoyer le connecteur du Vivotek SFP1000MM1302I ?
Utilisez un chiffon non pelucheux et un nettoyant pour fibre optique pour nettoyer délicatement le connecteur afin d'éviter toute contamination qui pourrait affecter la performance.
Questions des utilisateurs sur SFP1000MM1302I Vivotek
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Module émetteur-récepteur optique au format PDF gratuitement ! Retrouvez votre notice SFP1000MM1302I - Vivotek et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SFP1000MM1302I de la marque Vivotek.
MODE D'EMPLOI SFP1000MM1302I Vivotek

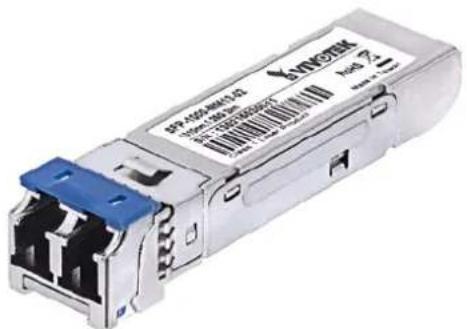

Industrial SFP Transceiver Modules
Technical Specifications
| Model Name SFP-1000-MM85-X5I SFP-1000-MM13-02I | ||
| Data Rate Gigabit 1.25G 1.25G | ||
| Center Wave Length 850 nm 1300/1310 nm | ||
| Laser Type VCSELL Fabry-Perot | ||
| Tx (dBm) -3 -10 -5 -15 | ||
| Rx (dBm) -3 ~ -20 dBm -3 ~ -20 dBm | ||
| Voltage 3.3V | 3.3V | |
| Transmission Range | 50/125μm, 62.5/125μm, up to 0.5km | 50/125μm, 62.5/125μm, up to 2km |
| Fiber Type (MMF / SMF) | MMF | MMF |
| Connector | LC | LC |
| Dimensions | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) |
| Operating Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Storage Temperature | -40°C ~ 85°C (40°F ~ 185°F) | -40°C ~ 85°C (40°F ~ 185°F) |
| Humidity 5 ~ 90% (non-condensing) | 5 ~ 90% (non-condensing) | |
| MSA Compliant | Yes | Yes |
| Certifications | IEC 625, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 | IEC 625, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 |
| Model Name SFP-1000-SM13-10I | SFP-1000-SM13-40I | |
| Data Rate Gigabit 1.25G 1.25G | ||
| Center Wave Length 1310 nm | 1310 nm | |
| Laser Type Fabry-Perot | Fabry-Perot | |
| Tx (dBm) -3 ~ -9 | -3 ~ -3 | |
| Rx (dBm) -3 ~ -21 dBm -3 ~ -24 dBm | ||
| Voltage 3.3V | 3.3V | |
| Transmission Range | 9/125μm, up to 10km | 9/125μm, up to 40km |
| Fiber Type (MMF / SMF) | SMF | SMF |
| Connector | LC | LC |
| Dimensions | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) | 55.9mm (L) x 14.69mm (W) x 12.39mm (H) |
| Operating Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Storage Temperature | -40°C ~ 85°C (-40°F ~ 185°F) | -40°C ~ 85°C (-40°F ~ 185°F) |
| Humidity 5 ~ 90% (non-condensing) | 5 ~ 90% (non-condensing) | |
| MSA Compliant | Yes | Yes |
| Certifications | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 | IEC 825, EN60825-1, FDA 21 CFR 1040.10 and 1040.11 |

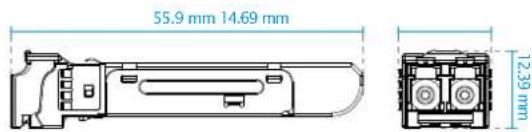

Dimensions
Application
All specifications are subject to change without notice. Copyright © VIVOTEK INC. All rights reserved. Ver. 10
