Marque	Paradigm
Modèle	CS160 v3
Type de produit	Haut-parleur encastrable (mur/plafond)
Série	Série CS
Catégorie	Enceinte encastrable
Matériau du boîtier arrière	Métal résistant à la corrosion avec revêtement intérieur isolé
Protection incendie	Boîtier arrière à l'épreuve du feu (résistance au feu d'une heure)
Isolation acoustique	10 dB d'isolation entre les limites de la chambre
Compatibilité entraxes	12, 16 et 24 pouces (montants/solives)
Montage	Encastrable au mur ou au plafond
Grille	Peignable, fixation par aimants
Câbles recommandés	CL2, CL3, CM (norme UL) ou FT4 (norme CSA)
Garantie	5 ans limitée
Pièces incluses (par enceinte)	Enceinte complète avec pinces, vis, lien métallique, gabarit de montage
Utilisation	Résidentielle normale
Entretien et nettoyage	Nettoyer avec un linge humide doux, pas de détergent abrasif
Sécurité	Boîtier arrière à l'épreuve du feu, utilisation de câbles homologués, éteindre l'amplificateur avant raccordement
Réparabilité	Contacter un revendeur agréé Paradigm pour toute réparation
Informations générales	Ferrofluide dans les tweeters, période de rodage recommandée

FOIRE AUX QUESTIONS - CS160 v3 Paradigm

Puis-je peindre la grille de l'enceinte CS160 v3 ?

Oui, la grille peut être peinte. Retirez-la de l'enceinte, appliquez plusieurs fines couches de peinture dans un endroit bien aéré et laissez sécher entre les couches. Attention à ne pas boucher les trous de la grille.

Quel type de câble utiliser pour l'installation ?

Utilisez des câbles homologués pour une utilisation dans les murs : CL2, CL3 ou CM (norme UL) ou FT4 (norme CSA). Des câbles de haute qualité sont essentiels pour une reproduction sonore optimale.

Comment installer l'enceinte au plafond ?

Placez le gabarit de montage, tracez le contour, découpez le trou. Poussez délicatement l'enceinte dans le trou et serrez les vis (avec une perceuse réglée à basse vitesse) jusqu'à sentir une résistance. Enfin, fixez la grille par aimantation.

Que faire si je n'entends aucun son d'une enceinte ?

Vérifiez que l'amplificateur est allumé, que la source n'est pas en mode muet, et que les câbles sont correctement branchés. Permutez les câbles gauche et droit à l'amplificateur pour identifier si le problème vient de l'enceinte ou du câblage.

Comment éviter d'endommager les enceintes ?

Utilisez un amplificateur adapté (ni trop puissant, ni trop faible). Si le son devient distordu, réduisez immédiatement le volume. N'utilisez pas les commandes de tonalité à volume élevé. Respectez la polarité (+ à +, - à -).

Quelle est la garantie des enceintes Paradigm CS160 v3 ?

Les enceintes sont garanties contre les défauts de matériaux et de fabrication pendant 5 ans à compter de la date d'achat. La garantie n'est pas transférable et ne couvre pas les abus ou modifications non autorisées.

Puis installer l'enceinte dans une salle de bain ou une cuisine ?

Le manuel ne spécifie pas une utilisation en environnements humides. Pour une utilisation résidentielle normale, évitez les pièces sujettes à l'humidité excessive. Consultez votre revendeur pour des modèles adaptés.

Comment régler l'orientation du son sur les modèles Guided Soundfield ?

Après avoir raccordé l'enceinte mais avant de serrer définitivement les vis, tournez le montage haut-parleur dans la direction souhaitée. Pour ajuster ultérieurement, desserrez les vis, réorientez et resserrez.

Que faire si l'enceinte a été entreposée au froid ?

Laissez-la réchauffer à température ambiante avant de l'utiliser, car le ferrofluide des tweeters devient plus visqueux en dessous de 10°C (50°F). Cela peut affecter la qualité sonore temporairement.

Comment nettoyer les enceintes ?

Utilisez un chiffon humide doux (pas mouillé). N'utilisez pas de détergents forts ou abrasifs. Ne mouillez pas l'enceinte.

MODE D'EMPLOI CS160 v3 Paradigm

Boîtiers arrière à l'épreuve du feu....1

Vos nouvelles enceintes 2

Pour éviter d'endommager les enceintes .. 2

Votre salle d'écoute 2

Pièces incluses 2

Positionnement des enceintes .... 3

Appariement de la couleur 5

Installation 6

Positionnement des

enceintes (illustrations) 8

Raccordement des enceintes....12

Guide de diagnostic 12

Garantie limitée 13

BOÎTIERS ARRIÈRE À L'ÉPREUVE DU FEU

Les applications Paradigm encastrées au mur et au plafond peuvent maintenant être adaptées aux applications pour maisons en rangée.

Les boîtiers arrière Paradigm respectent les exigences suivantes :

• Exigences concernant la « résistance au feu d'une heure »
• Exigences concernant « pour une utilisation dans une chambre de répartition d'air »

Les boîtiers arrière Paradigm contiendront le feu, le gaz, la fumée et la chaleur au sein du boîtier pendant un maximum d'une heure.

Les boîtiers arrière Paradigm respectent également les exigences suivantes :

Caractéristiques du boîtier arrière :

• Métal résistant à la corrosion;
  Revêtement intérieur isolé;
• Comporte 10 db d'isolation acoustique entre les limites de la chambre;
• Onglet de sécurité intégré sur la partie arrière du cabinet qui convient au câble de sécurité fourni par l'installateur;
• Alvéoles défonçables de 3/8 normalisées sur la surface supérieure pour le connecteur de conduit des vis. Le positionnement des alvéoles défonçables permet une installation verticale ou horizontale;
• Trous de montage prépercés autour de la garniture pour une installation facile;
• Tous les boîtiers conviennent aux espaces entre les montants de 12, 16 et 24 po.

Consultez votre revendeur pour obtenir un boîtier à l'épreuve du feu qui correspond à votre modèle.

VOS NOUVELLES ENCEINTES

Bien que les enceintes Série CS encastrables au mur ou plafond offrent un son excellent « en sortant de la boîte », le son sera encore meilleur après une période de rodage. Les laisser fonctionner pendant quelques heures avant une première écoute « critique ».

Les haut-parleurs des hautes fréquences contiennent un ferrofluide dont la viscosité augmente à des températures inférieures à 10° C (50 F). Si les enceintes ont été transportées ou entreposées au froid, les laisser réchauffer à la température de la pièce avant de les utiliser.

Ne pas employer de détergent fort ou abrasif sur les enceintes. Les nettoyer à l'aide d'un linge humide doux, mais ne pas les mouiller.

POUR ÉVITER D'ENDOMMAGER LES ENCEINTES

Utiliser un amplificateur adéquat. À volume élevé, un amplificateur trop puissant peut solliciter excessivement les enceintes et les endommager. Par contre, si l'amplificateur n'est pas assez puissant, il peut provoquer un écrêtage produisant des distorsions qui peuvent facilement endommager ou détruire les haut-parleurs de hautes fréquences (consulter le revendeur).

La commande de volume de l'amplificateur peut être trompeuse puisqu'elle permet seulement d'ajuster le niveau d'écoute, mais n'indique pas le niveau de puissance. Si le son semble être sec ou distordu, ou s'il y a distorsion des graves, réduire immédiatement le volume pour ne pas endommager les enceintes! La garantie ne couvre pas ce type de détérioration!

Les commandes de tonalité ou d'égalisation peuvent soutirer encore plus de puissance de l'amplificateur et réduire le niveau auquel il y aura écrêtage. Utiliser ces dispositifs le moins possible, et ne pas les utiliser pour l'écoute à volume élevé.

VOTRE SALLE D'ÉCOUTE

Les enceintes Série CS encastrables au mur ou plafond peuvent être utilisées dans divers milieux d'écoute. Il importe toutefois de noter que la construction et les dimensions de la pièce, ainsi que les meubles qu'elle renferme ont tous une incidence sur la qualité sonore qu'il sera possible d'obtenir. Le soin accordé à l'installation permettra une meilleure expérience d'écoute. En général, il est recommandé d'observer les directives suivantes:

a) Pour un son équilibré, des murs et plafonds forts et rigides sont préférables. Pour des résultats supérieurs, installer des traverses environ 30 cm (12 po) au-dessus et au-dessous (de chaque côté) de l'enceinte afin d'accroître la rigidité de la cloison.
b) Le contenu, dont les meubles, de la pièce a une incidence sur les fréquences intermédiaires et élevées. Pour une meilleure qualité sonore, la salle d'écoute doit contenir une quantité normale de rideaux, de moquettes, de sofas, etc.

PIÈCES INCLUDES (pour une enceinte)

• Une enceinte encastrable au mur/plafond complète avec pinces de montage et vis fixées, lien métallique
  • 1 gabarit de montage

POSITIONNEMENT DES ENCEINTES (tous les modèles)

Positionnement

Choisir un endroit situé entre des montants (mur) ou des solives (plafond). S'assurer de ne pas endommager le filage électrique au moment de découper le trou où l'enceinte sera insérée.

Précision du timbre et de l'image sonores

Nos enceintes encastrables au mur ou plafond offrent une couverture sonore vaste et uniforme et peuvent donc être installées à peu près n'importe où. Pour la plus grande précision possible du timbre et de l'image sonores, il est toutefois recommandé que les enceintes soient à peu près équidistantes les unes des autres et qu'elles soient positionnées de sorte qu'aucun obstacle ne les sépare de l'aire d'écoute.

Performance des graves

Le positionnement des enceintes près des coins de la pièce accentuera les graves. Pour une image sonore plus équilibrée, il est recommandé d'éviter de positionner les enceintes dans les coins.

Si « SM » figure au nom du modèle de vos enceintes, ou s'il s'agit d'enceintes à champ sonore orienté (Guided Soundfield ^mc ), voir les options de positionnement et les recommandations supplémentaires ci-dessous.

Options de positionnement pour les modèles « SM »

Votre enceinte « SM » offre les deux options de raccordement suivantes :

• Sortie stéréo : Couverture large, canaux Gauche+Droit, produite par une seule enceinte « SM »;
• Sortie mono : Couverture stéréophonique très large, produite par deux enceintes « SM », une pour la gauche et l'autre pour la droite.

Offrant un champ acoustique bidirectionnel Dual-Directional ^MC , les enceintes « SM » présentent une dispersion plus large que la normale, de sorte qu'elles peuvent être utilisées dans diverses applications, dont les suivantes :

Couverture large à une seule enceinte, canaux Gauche+Droit (Fig. 1a)

Configuration idéale dans les espaces restreints qui se prêtent mal à deux enceintes en stéréo, ou si on préfère n'utiliser qu'une enceinte. L'enceinte est raccordée aux canaux Gauche et Droit de l'amplificateur. Positionner l'enceinte de sorte qu'elle pointe vers la principale aire d'écoute. Positionner l'enceinte de façon à obtenir la couverture la plus vaste possible dans la principale aire d'écoute.

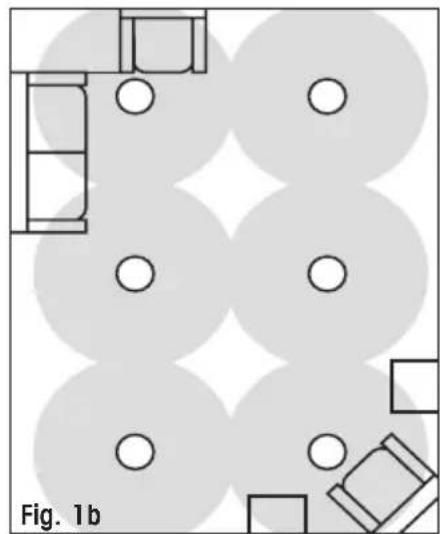

Couverture distribuée à enceintes multiples, canaux Gauche+Droit (Fig. 1b)

Dans les espaces plus grands (bureaux, etc.), l'utilisation de plusieurs enceintes (chacune raccordée aux canaux Gauche+Droite) permet d'éliminer le déséquilibre produit par des enceintes stéréos distinctes perçu par des personnes qui se déplacent dans la pièce ou qui sont assises plus près d'une enceinte que de l'autre. Positionner l'enceinte de façon à obtenir la couverture la plus vaste possible dans la principale aire d'écoute

Couverture ambiophonique 5.1 à deux enceintes (Fig. 1c)

Placer une enceinte de chaque côté de l'aire d'écoute, de sorte qu'un dôme de chaque enceinte soit orienté vers l'avant de la pièce, et l'autre dôme de l'enceinte, vers l'arrière. Raccorder chacune des enceintes pour sortie monophonique et les utiliser en mode ambiophonique gauche/droite pour produire un son ambiophonique 5.1 très large.

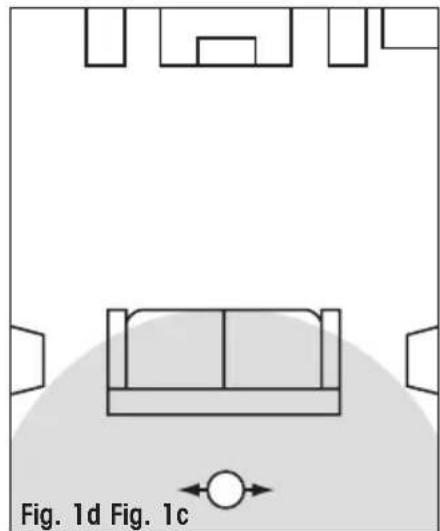

Couverture arrière 6.1 à une seule enceinte (Fig. 1d)

Centrer une enceinte à l'arrière de l'aire d'écoute, les dômes orientés vers les côtés gauche et

droit de la pièce. Raccorder l'enceinte pour sortie monophonique et l'utiliser en mode 6.1 arrière pour produire une large couverture sonore de canal arrière.

Couverture ambiophonique et arrière 7.1 à deux enceintes (Fig. 1e)

Placer une enceinte de chaque côté de l'aire d'écoute, de sorte qu'un dôme de chaque enceinte soit orienté vers l'avant de la pièce, et l'autre dôme, vers l'arrière. Utiliser ces canaux en mode gauche/droite. Les autres dômes seront orientés vers l'arrière de la pièce et peuvent donc être utilisés en mode gauche/droite arrière.

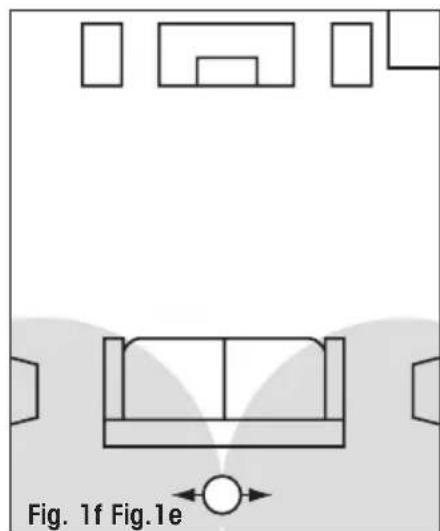

Couverture arrière 7.1 à une seule enceinte (Fig. 1f)

Centrer une enceinte « SM » à l'arrière de l'aire d'écoute, les dômes orientés vers les côtés gauche et droit de la pièce. Raccorder l'enceinte pour sortie gauche/droite arrière pour produire une large couverture sonore 7.1 arrière.

Pour les instructions de raccordement des modèles « SM », se reporter à la page 6.

Options de positionnement pour les modèles Guided Soundfield ^MC

Les enceintes Paradigm ^MD à champ sonore orienté (Guided Soundfield ^MC ) encastrables au plafond sont conçues pour offrir une performance optimale dans les pièces dont le plafond fait 2,4 m à 2,74 m (8 pi à 9 pi) de hauteur. Elles permettent d'orienter un vaste arc de dispersion sonore vers un endroit précis de la pièce, à l'instar d'un spot utilisé pour éclairer un endroit donné. Pour une précision sonore et une performance des graves optimales, installer les enceintes à champ sonore orienté au plafond à au moins 30 cm (12,5 po) des murs voir figs. 2a à 2f.

REMARQUE : Le réglage de l'orientation du son devrait se faire après le raccordement de l'enceinte, mais avant le serrage définitif des vis d'accouplement. Se reporter à la section sur le « réglage fin » ci-dessous.

Enceintes Gauche/Droite à champ sonore orienté (Guided Soundfield ^MC ) (Fig. 2a)

Suivre les directives générales concernant le positionnement des enceintes présentées au début de la section principale, en notant que la distance entre les enceintes avant et la principale aire d'écoute devrait être de 3 m (10 pi) à 4,27 m (14 pi), comme l'indique la Fig. 2a.

Ajouter une enceinte centrale à champ sonore orienté (Guided Soundfield ^Mc ) (Fig. 2b)

Suivre les directives de positionnement présentées plus haut, en positionnant l'enceinte centrale entre les enceintes G/D, les enceintes orientés vers le centre de l'aire d'écoute.

CHAMP SONORE ORIENTÉ (GUIDED SOUNDFIELD ^MC ) AMBIOPHONIQUE/ARRIÈRE

Ces enceintes sont idéales comme enceintes ambiophoniques/arrière. En « orientant » le son vers les côtés et l'arrière de la pièce, il est possible de créer un ample champ sonore semblable. Noter que les enceintes devraient toujours être installées à au moins 30 cm (12 po) du mur.

Positionnement pour couverture ambiophonique 5.1 (Fig. 2c)

Placer une enceinte de chaque côté de l'aire d'écoute, ses haut-parleurs orientés vers le mur latéral.

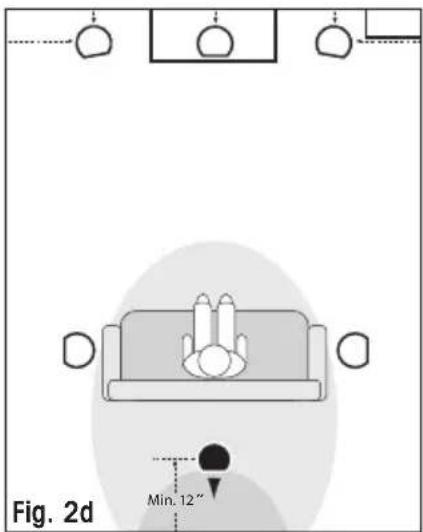

Positionnement pour couverture arrière 6.1 (Fig. 2d)

Commencer par le positionnement pour couverture ambiophonique 5.1 (ci-dessus), puis centrer une enceinte à l'arrière de l'aire d'écoute, ses haut-parleurs orientés vers le mur arrière.

Positionnement pour couverture ambiophonique et arrière 7.1 (Fig. 2e)

Commencer par le positionnement pour couverture ambiophonique 5.1 (ci-dessus), puis placer une autre paire d'enceintes à l'arrière de l'aire d'écoute, une des enceintes légèrement à droite et l'autre, légèrement à gauche du centre, leurs haut-parleurs orientés vers l'arrière et tournés légèrement vers les coins de la pièce.

POSITIONNEMENT DES ENCEINTES (suite)

Champ sonore orienté pour couverture ambiophonique et arrière à rayonnement direct (Fig. 2f)

Une autre option consiste à utiliser ces enceintes comme s'il s'agissait d'enceintes à rayonnement direct, leurs haut-parleurs orientés vers l'aire d'écoute. Utiliser la Fig. 2f comme guide pour les positionner et modifier le positionnement jusqu'à obtention du son ambiophonique optimal.

Réglage fin du champ sonore orienté (Guided Soundfield ^Mc )

Une fois que la position de l'enceinte est choisie, procéder à son raccordement en suivant les instructions de raccordement à la page 6. Avant le serrage définitif des vis d'accouplement, tourner l'enceinte jusqu'à ce que les haut-parleurs soient orientés dans la direction voulue. Ensuite, suivre les instructions d'installation à la page 6. Pour régler à nouveau la direction du son, desserrer les vis, tourner les haut-parleurs pour obtenir l'orientation souhaitée, puis resserrer les vis.

APPARIEMENT DE LA COULEUR (optionnel)

Vos nouvelles enceintes encastrées au mur/plafond ont un fini texturé blanc neutre qui s'agencera à toutes les pièces.

Les grilles peuvent également être peintes pour s'agencer au décor. Si vous prévoyez de les peinturer, n'oubliez pas qu'il est beaucoup plus difficile de le faire après les avoir installées – peinturez-les avant l'installation (et retirez-les du mur avant de commencer). Veuillez noter :

- Ne peinturez pas la surface derrière la grille

Pour peinturer, suivez les étapes suivantes :

1) Enlevez la grille.
2) Dans un endroit bien aéré, appliquez plusieurs légères couches de peinture sur la grille et laissez la peinture sécher complètement entre les couches. Suivez toujours les directives du fabricant de la peinture.

CONSEIL! Faites attention pour ne pas boucher les trous de la grille avec la peinture. Il est plus facile de vaporiser de la peinture que d'utiliser un pinceau.

Ne peinturez pas les grilles lorsqu'elles sont installées sur l'enceinte.

INSTALLATION

Éteindre l'amplificateur avant de raccorder les enceintes. Ceci évitera les dommages pouvant résulter d'un court-circuit accidentel des câbles des enceintes.

N'utiliser que des câbles cotés pour utilisation dans des murs.

• Les câbles de types CL2, CL3 et CM sont conformes à la norme UL.
• Les câbles de type FT4 sont conformes à la norme CSA.

Il est essentiel d'utiliser des câbles de haute qualité pour une reproduction sonore optimale. L'utilisation d'une commande de volume au mur telle que la commande de volume VC-150 de Paradigm ^MD est également recommandée (consulter le revendeur).

1. Montage

Montage au plafond

Placez le gabarit de montage sur le plafond. Tracez le long de la ligne de découpage du gabarit de montage (Fig. 3a).

Découpez un trou, comme indiqué (Fig. 3b).

Pour un rendement optimal, placez sans forcer ...

• Un morceau de fibre de verre standard (correspondant à la taille de la solive) au-dessus de l'enceinte se prolongeant de 12 po (30 cm) ou plus au-delà de l'enceinte entre les solives.
• (pour les solives plus hautes), placez l'isolant en fibre de verre directement contre les solives des deux côtés du trou de montage.

Montage au mur

Placez le gabarit de montage sur le mur et utilisez un niveau pour vous assurer qu'il est droit (4a). Tracez le long de la ligne de découpage du gabarit de montage (Fig. 4b). Découpez un trou, comme indiqué (Fig. 4c).

2. Raccordement

Vous êtes maintenant prêt à raccorder et à installer l'enceinte. Raccordement (Fig. 5a) (toutes les enceintes sauf celles dont « SM » figurent dans le nom, voir ci-dessous)

Placer l'enceinte dans le mur ou le plafond et raccorder le câble (non montré). Pour une bonne image stéréophonique et un bon équilibre des graves, il est nécessaire d'utiliser la bonne polarité. Raccorder la borne rouge (+) de l'amplificateur à la borne rouge (+) de l'enceinte. Raccorder la borne noire (-) de l'amplificateur à la borne noire (-) de l'enceinte. Attacher le câble à la fixation avec l'attache métallique.

Raccordement 'SM' modèles

Deux enceintes (Fig. 5b) : Raccorder une enceinte à la fois aux canaux Gauche et Droit de l'amplificateur...

En premier lieu, convertir l'enceinte Droite au mode mono : à l'aide d'un court bout de câble, raccorder la borne rouge Droite (+) de l'enceinte à la borne rouge Gauche (+) de l'enceinte et la borne noire Droite (-) de l'enceinte à la borne noire Gauche (-) de l'amplificateur. Ensuite...

Raccorder la borne rouge Droite (+) de l'amplificateur à la borne rouge Droite (+) de l'enceinte et la borne noire Droite (-) de l'amplificateur à la borne noire Droite (-) de l'enceinte.

Répéter toute la procédure ci-dessus pour l'enceinte Gauche.

INSTALLATION (suite)

Raccordement des modèles « SM »

Une enceinte (Fig. 5c) : Raccorder une borne de l'enceinte à la fois à l'amplificateur. Raccorder la borne rouge Droite (+) de l'amplificateur à la borne rouge Droite (+) de l'enceinte et la borne noire Droite (-) de de l'amplificateur à la borne noire Droite (-) de l'enceinte. Raccorder la borne rouge Gauche (+) de l'amplificateur à la borne rouge Gauche (+) de l'enceinte et la borne noire Gauche (-) de l'amplificateur à la borne noire Gauche (-) de l'enceinte.

3. Installation de L'encenite

Enceintes au plafond et au mur

IMPORTANT! Bien qu'il soit possible d'utiliser un tournevis pour l'installation, nous vous suggérons fortement d'utiliser une perceuse électrique. Pour éviter d'endommager ou de briser les pinces, réglez la perceuse à BAS (LOW). Un réglage à puissance élevée n'est PAS nécessaire et peut faire craquer ou briser les pinces en raison de la force accrue. De tels dommages ne sont pas couverts par la garantie.

1) Réglez la perceuse électrique à BAS (LOW).
2) Assurez-vous que les pinces sur le rebord de l'enceinte sont positionnées exactement comme il est indiqué dans les diagrammes de mise en garde dans la partie supérieure des pages 9 et 10. Si elles ne sont pas correctement positionnées, consultez ces diagrammes.
3) Poussez délicatement le montage dans le trou du plafond ou du mur (Fig. 3c et 4d).
4) En soutenant le montage d'une main, serrez chaque vis (Fig. 3d et 4e). Arrêtez de serrer lorsque vous sentez une résistance.

Modèles dotés du Guided Soundfield ^MC : Tournez l'enceinte à ce point-ci afin que le montage de haut-parleur pointe dans la direction souhaitée (non illustré).

4. Installation de la grille

1) Appuyez délicatement sur la grille pour la mettre en place sur la face avant de l'enceinte (Fig. 3e et 4f). Les aimants permettront une fixation appropriée.
2) Ajoutez le logo Paradigm, si vous le souhaitez.

Modèles « SM » (les flèches indiquent l'orientation du haut-parleur des aigus)

Couverture à une seule enceinte, Gauche+Droite

Couverture distribuée, Gauche+Droite

Couverture ambiophonique 5.1 à deux enceintes « SM »

Couverture arrière 6.1 à une seule enceinte « SM »

Couverture ambiophonique et arrière 7.1 à deux enceintes « SM »

Couverture arrière 7.1 à une seule enceinte « SM »

Enceintes Guided Soundfield ^MC Encastrables Au Plafond

Min. 12° 10°-14° Fig. 2a

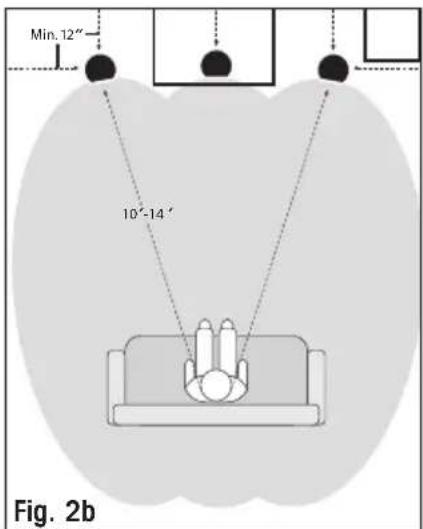

Min. 12" 10'-14' Fig. 2b

Enceintes avant gauche, centrale et droite Enceintes avant gauche e

Min. 12° Fig. 2c

5.1 Positionnement ambiophonique, champ sonore diffus

Fig. 2d Min. 12"

6.1 Positionnement arrière, champ sonore diffus

Fig. 2e Min. 12" Min. 12"

7.1 Positionnement arrière, champ sonore diffus

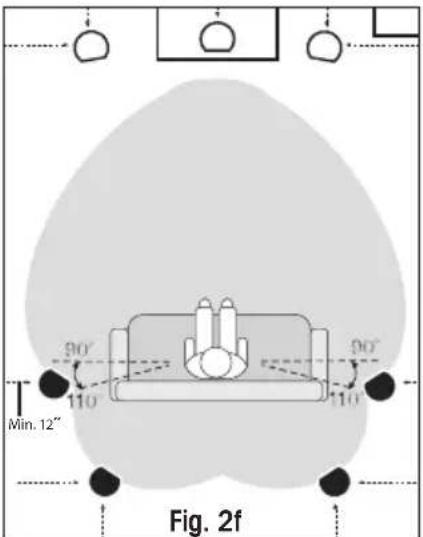

90° 110 Min. 12" 90° 110° Fig. 2f

Couverture ambiophonique et arrière 7.1 à rayonnement direct

INSTALLATION ET RACCORDEMENT DES ENCEINTES (illustrations)

NOTE: Si les pinces ne sont pas dans la bonne position, utilisez un tournevis pour tourner les vis dans le sens antihoraire jusqu'à ce que les pinces soient dans la bonne position.

Montage au plafond ⚠️ ✓ ×

Fig. 5a Toutes les enceintes sauf celles dont « SM » figurent dans le nom, voir ci-dessous

60R-SM (CONFIGATION À DEUX ENCEINTES STÉRÉO) AMPLIFICATEUR L R L R

Fig. 5b Deux enceintes

60R-SM (CONFIGATION À UNE ENCEINTE STÉRÉO) AMPLIFICATEUR L R L R +

Fig. 5c Une enceinte

GUIDE DE DIAGNOSTIC

PROBLÈME SOLUTION
Aucun son	S'assurer que le préamplificateur ou l'amplificateur est branché et allumé. Vérifier que la prise de courant fonctionne correctement. Les écouteurs sont-ils branchés ou le système est-il en mode sourdine (mute)? Vérifier tous les raccords.
Aucun son d'une ou plusieurs enceintes	Vérifier la commande de réglage d'équilibre (balance) ou la commande de volume VC-150 (si elle est utilisée). Vérifier le branchement et le fonctionnement de tous les cordons d'alimentation. Permuter le câble de l'enceinte gauche et le câble de l'enceinte droite aux bornes de l'amplificateur afin de déterminer si le problème est lié à l'enceinte ou à un autre facteur (c. à d. câblage, amplificateur).
Déficience des graves ou image disloquée (stéréo)	Il se peut qu'une des enceintes soit déphasée (polarité inversée). Vérifier de nouveau la polarité de chaque raccordement : rouge (+) à rouge (+) et noir (-) à noir (-).

GARANTIE LIMITÉE

Les enceintes de CS Série encastrables au mur ou plafond Paradigm ^MD sont garanties contre les défauts de matériaux et de fabrication pendant une période de cinq (5) ans à compter de la date d'achat du matériel neuf. Durant cette période, la réparation, le remplacement ou le réglage de pièces pour des défauts de matériaux ou de fabrication ne seront pas à la charge du premier acheteur.

Les dommages causés par l'exposition abusive à la chaleur ou l'usage abusif ne sont pas couverts par la présente garantie.

Clauses spécifiques :

• La garantie entre en vigueur à la date d'achat par le premier acheteur chez un revendeur autorisé Paradigm ^MD . La garantie n'est pas transférable.
• La garantie s'applique aux enceintes pour une utilisation résidentielle normale. Si les enceintes sont soumises à l'une des conditions définies dans le paragraphe suivant, la garantie est nulle.
• La garantie ne s'applique pas à un usage commercial ou professionnel.

La garantie est révoquée si :

• L'enceinte est soumise à un usage abusif (accidentel ou intentionnel);
• L'enceinte est utilisée avec un équipement défectueux ou non adéquat;
• L'enceinte est soumise à des signaux électriques dommageables, un transport dangereux, des dommages matériels ou toute autre condition anormale;
• L'enceinte (y compris le boîtier) est allérée ou endommagée lors d'une réparation non autorisée;
• La plaque du numéro de série de l'enceinte est enlevée ou défigurée.

Responsabilités du propriétaire :

• Apporter un soin et un entretien normaux et raisonnables.
• Assumer les frais de transport jusqu'à l'atelier de réparation.
• Fournir une preuve d'achat (conserver le reçu fourni lors de l'achat par le revendeur autorisé Paradigm ^MD comme preuve de la date d'acquisition).

Si une réparation est nécessaire, contacter le revendeur autorisé Paradigm ^MD , Paradigm Electronics Inc. ou le distributeur à l'étranger (à l'extérieur du Canada et des États-Unis) pour planifier l'envoi prépayé de l'enceinte défectueuse. Consulter le site web www.paradigm.com pour plus d'information.

Paradigm Electronics Inc. se réserve le droit d'améliorer ou de modifier ses produits en tout temps sans responsabilité ou engagement envers les produits existants.

La présente garantie de qualité marchande tient en lieu et place de toute autre garantie explicite ou implicite et ne peut être modifiée, élargie ou étendue à d'autres obligations par quiconque. Paradigm Electronics Inc. et ses représentants ou agents ne peuvent pas être tenus responsables de dommages découlant de l'utilisation de ces produits. Dans les endroits où une réglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s'applique pas.

Conserver le présent manuel et le reçu comme preuves d'achat jusqu'au terme de la garantie.
