Type de produit	Accessoire de gestion de câbles pour panier métallique
Marque	Tripp Lite
Modèle	SmartRack SRWBARCBFFL (pour panier de 5 cm de haut) / SRWBARCBFFL4 (pour panier de 10,2 cm de haut)
Matériau	Acier avec revêtement
Dimensions (approximatives)	Largeur : 150 mm (6 po) ou 300 mm (12 po) ou 457 mm (18 po) selon le modèle de panier ; hauteur adaptée aux paniers de 5 cm (2 po) ou 10,2 cm (4 po)
Poids (estimé)	Environ 0,2 kg par pièce
Couleur	Gris métallisé
Usage prévu	Support et maintien des câbles dans les paniers métalliques des gammes SRWB
Compatibilité	Paniers métalliques Tripp Lite SRWB (vendus séparément)
Contenu du kit	1 support SRWBARCBFFL ou SRWBARCBFFL4, visserie de fixation
Installation	Se fixe sur le panier métallique après découpe des fils selon les repères fournis ; inclut guide de montage
Charge maximale recommandée	Jusqu'à 5 kg par support (à confirmer selon installation)
Entretien et nettoyage	Nettoyage avec un chiffon sec et non abrasif
Sécurité	Ne pas dépasser la charge maximale ; s'assurer de la fixation correcte
Pièces détachées et réparabilité	Non réparable ; pièces de rechange disponibles chez Tripp Lite
Informations générales	Garantie limitée à vie (selon conditions Tripp Lite) ; fabriqué en Chine

FOIRE AUX QUESTIONS - SmartRack SRWBARCBFFL Tripp Lite

Comment installer le support SRWBARCBFFL ?

Reportez-vous au guide d'installation fourni : coupez les fils du panier métallique dans les zones rouges indiquées, puis fixez le support avec la visserie incluse.

Quels modèles de paniers métalliques sont compatibles ?

Les supports sont conçus pour les paniers métalliques Tripp Lite SRWB : SRWB6210STR, SRWB6410STR (150 mm), SRWB12210STR, SRWB12410STR (300 mm) et SRWB18410STR (457 mm).

Le kit contient-il tout le nécessaire pour l'installation ?

Oui, chaque kit comprend un support et les vis de fixation. Vous devez cependant disposer du panier métallique et d'outils de coupe.

Quelle est la charge maximale supportée ?

La charge maximale recommandée est d'environ 5 kg par support, mais elle dépend de la solidité du panier et de la fixation. Ne dépassez pas cette limite.

Puis-je utiliser ce support sur un panier à fond plein ?

Non, ce support est conçu spécifiquement pour les paniers métalliques à fond ajouré (type filaire). Il ne convient pas aux goulottes fermées.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une pince coupante pour sectionner les fils du panier et d'un tournevis (ou clé) pour serrer les vis de fixation.

Le support peut-il être monté verticalement ?

Ce support est prévu pour une fixation horizontale sur le dessus du panier. Pour un montage vertical, consultez d'autres accessoires Tripp Lite.

Le support est-il peint ou traité contre la corrosion ?

Oui, il possède un revêtement anticorrosion standard pour usage intérieur.

Comment différencier les modèles SRWBARCBFFL et SRWBARCBFFL4 ?

Le modèle SRWBARCBFFL est destiné aux paniers de 5 cm de haut, tandis que le SRWBARCBFFL4 convient aux paniers de 10,2 cm de haut.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com ou sur le site de Tripp Lite (tripplite.com/support).

MODE D'EMPLOI SmartRack SRWBARCBFFL Tripp Lite

Guide d'installation

Trousse Link Span pour tablette à cables pour panier métallique

Modèles : SRWBARCBFFL, SRWBARCBFFL4

English 1 • Espanol 3 • Pyszczny 7

1111 W. 35th Street, Chicago, IL 60609 USA · tripplite.com/support
Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

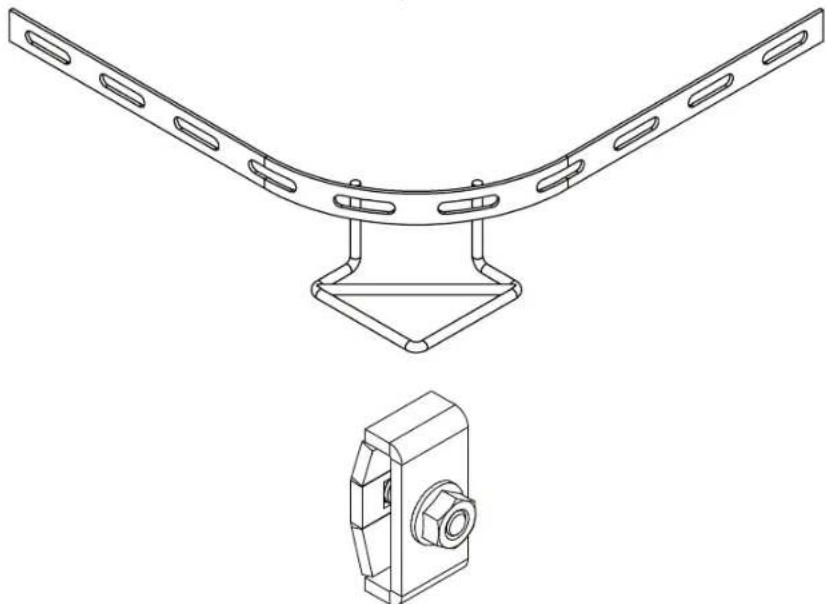

Listedespieces

1x4x

SRWBARCBFFL4

SRWBARCBFFL

(Autiliser avec paniers metalliques de 5 cm

(2 po) de haut)

(Autiliser avec paniers metalliques de 10,2 cm

(4 po) de haut)

Configuration de la tablette métallique

Pour des instructions sur la coupe et la fabrication des tablettes pour panier métallique, consulter la documentation incluse avec les paniers métalliques SRWB (vendus séparation).

Cette section fournit des modèle de coupe et des instructions de configuration pour la tablette métallique. Pour la vue en coupe illustrée pour chaque modele de tablette métallique, les fils dans les sections rouges doivent être coupés et les fils dans les sections noires doivent demeurer intacts (consulter l'exemple ci-dessous).

Assemblage

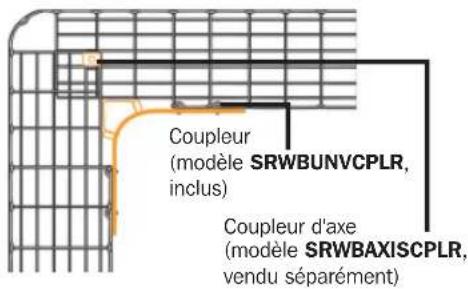

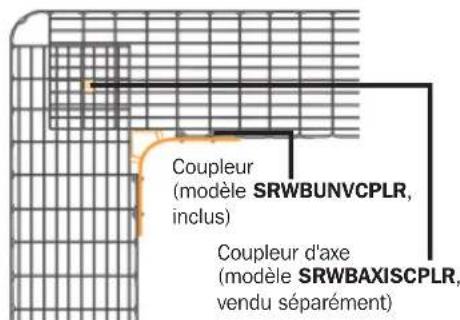

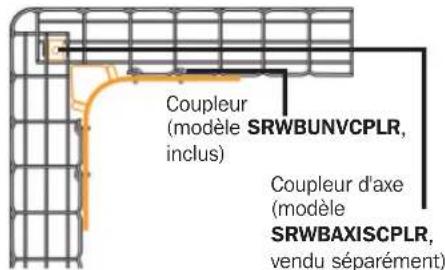

Coudes de 90^

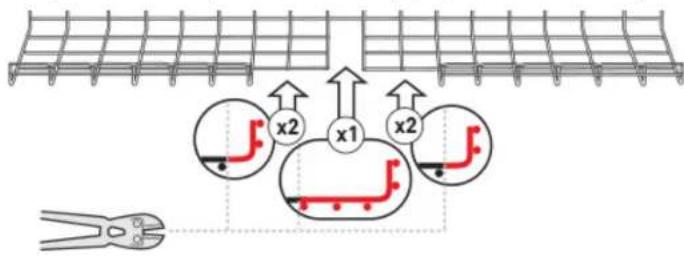

Modèle des panier métallique de 150 mm (6 po) : SRWB6210STR, SRWB6410STR

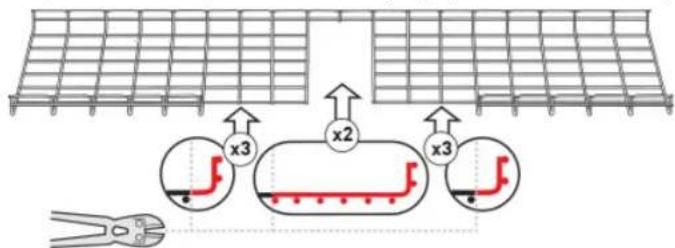

Modèles de panier métallique de 300 mm (12 po) : SRWB12210STR, SRWB12410STR

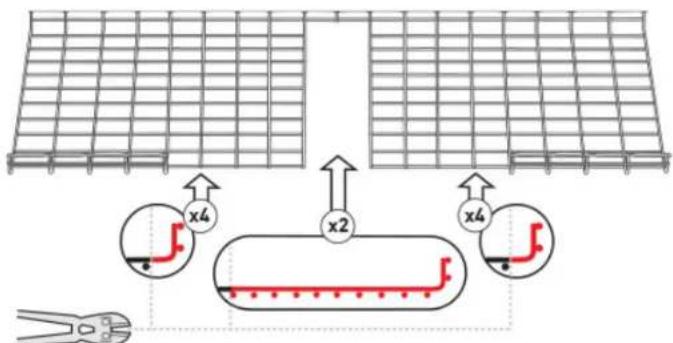

457 mm (18 po) Modèle : SRWB18410STR
