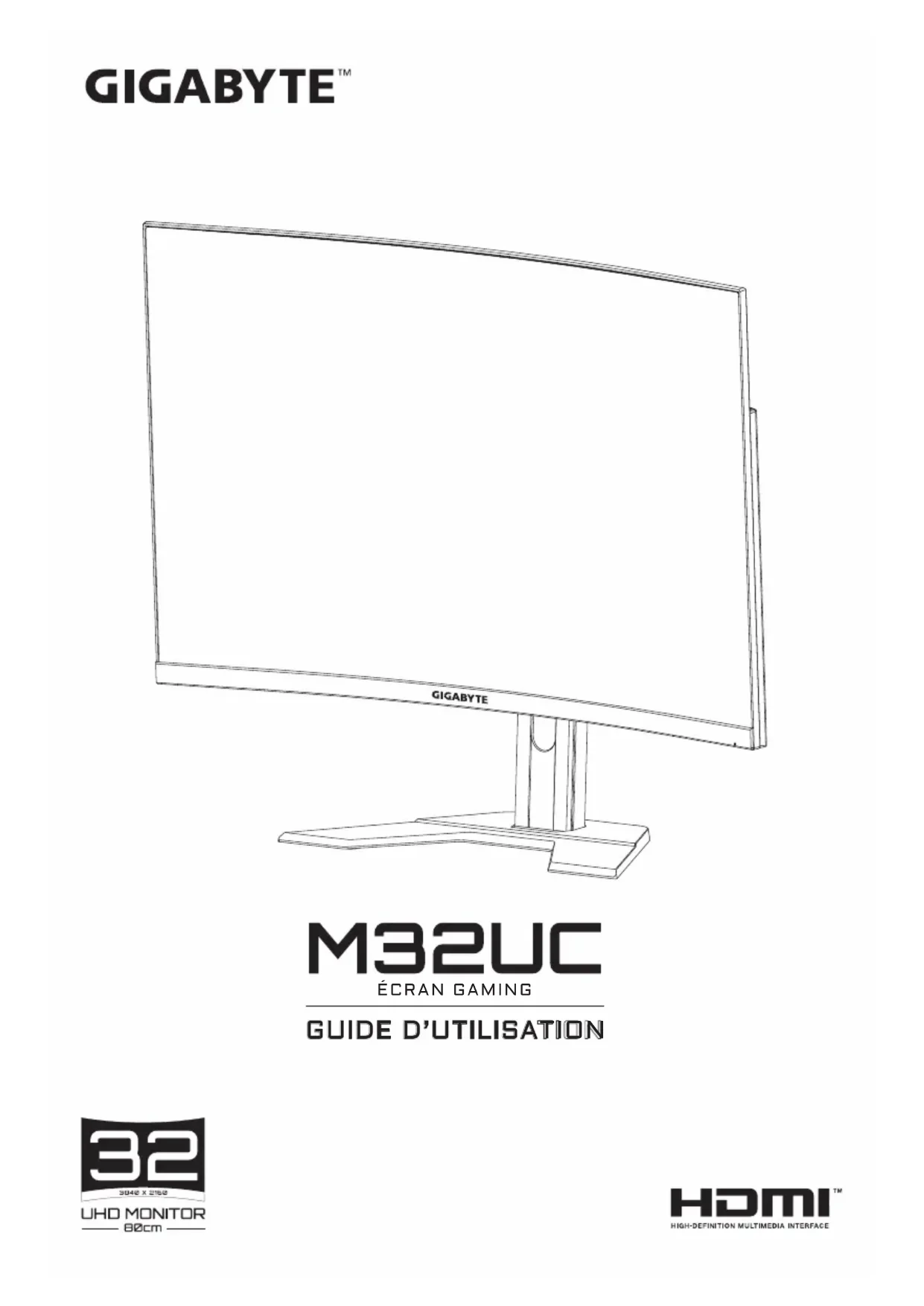

MODE D'EMPLOI M32UC GIGABYTE

Copyright © 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Tous droits réservés. Les marques commerciales mentionnées dans ce manuel sont légalement enregistrées au nom de leurs propriétaires respectifs. Limitation de responsabilité Les informations contenues dans ce manuel sont protégées par les lois sur les droits d'auteur et sont la propriété de GIGABYTE. GIGABYTE se réserve le droit de modier les spécications ou les fonctions décrites dans ce manuel sans préavis. Aucune partie de ce manuel ne peut être reproduite, copiée, traduite, transmise ou publiée sous quelque forme ou par quelque moyen que ce soit sans l'autorisation écrite préalable de GIGABYTE.

• Pour faciliter l'utilisation de ce moniteur, lisez attentivement le Guide de l'utilisateur.

• Pour plus d'informations, consultez notre site Web : https://www.gigabyte.com Les termes HDMI, HDMI High-Denition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.- 3 - Consignes de sécurité Lisez attentivement les Consignes de sécurité suivantes avant d'utiliser le moniteur.

• Utilisez uniquement les accessoires fournis avec le moniteur ou ceux recommandés par le fabricant.

• Conservez le sac d'emballage en plastique du produit dans un endroit inaccessible aux enfants.

• Avant de brancher le moniteur sur la prise de courant, assurez-vous que la tension nominale du câble d'alimentation soit compatible avec les spécications d'alimentation du pays où vous vous trouvez.

• La che du cordon d'alimentation doit être branchée sur une prise de courant correctement câblée et mise à la terre.

• Ne touchez pas la che avec des mains mouillées, vous risqueriez de vous électrocuter.

• Placez le moniteur dans un endroit stable et bien ventilé.

• Ne placez pas le moniteur près de sources de chaleur telles que des radiateurs électriques ou la lumière directe du soleil.

• Les trous ou ouvertures du moniteur sont pour la ventilation. Ne couvrez pas et n'obstruez pas les trous de ventilation avec des objets.

• N'utilisez pas le moniteur à proximité d'eau, de boissons ou de tous types de liquides. Des liquides peuvent entraîner un choc électrique ou endommager le moniteur.

• Débranchez toujours le moniteur de la prise secteur avant de le nettoyer.

• Comme la surface de l'écran est facile à rayer, évitez de toucher la surface avec un objet dur ou pointu.

• Utilisez un chion doux et non pelucheux au lieu d'un mouchoir en papier pour essuyer l'écran. Vous pouvez utiliser un nettoyant pour vitres pour nettoyer l'écran si cela est nécessaire. Cependant, ne vaporisez jamais le nettoyant directement sur l'écran.

• Débranchez le câble d'alimentation si le moniteur ne sera pas utilisé pendant une longue période.

• N'essayez pas de démonter ou de réparer le moniteur vous-même.- 4 - Précautions relatives au risque de stabilité Le produit peut tomber, causant des blessures graves ou la mort. Pour éviter toute blessure, ce produit doit être solidement xé au plancher/ au mur conformément aux instructions d’installation. De nombreuses blessures, causées en particulier aux enfants, peuvent être évitées en prenant de simples précautions telles que:

• Utilisez TOUJOURS des supports ou des méthodes d’installation recommandées par le fabricant de l’ensemble de produits.

• Utilisez TOUJOURS des meubles qui peuvent supporter le produit en toute sécurité.

• Assurez-vous TOUJOURS que le produit ne dépasse pas du meuble où il est installé.

• Expliquez TOUJOURS aux enfants le danger de grimper sur un meuble pour atteindre le produit ou ses boutons.

• Faites TOUJOURS cheminer les cordons et les câbles connectés à votre produit an qu’on ne puisse pas trébucher dessus, les tirer ou les emporter.

• NE placez JAMAIS le produit sur des meubles hauts (par exemple des armoires ou des bibliothèques) sans ancrage à la fois du meuble et du produit sur un support approprié.

• NE placez JAMAIS le produit sur un tissu ou autre matériau entre le produit et le meuble où il est installé.

• NE placez JAMAIS d’objets qui pourraient inciter les enfants à grimper, comme des jouets et des télécommandes, sur le dessus du produit ou du meuble sur lequel le produit est installé.

• Si le produit existant doit être conservé et déplacé, les mêmes considérations que ci-dessus doivent être appliquées.

• Pour éviter les blessures physiques ou les dommages au produit causés par un basculement en raison de tremblements de terre ou d’autres chocs, assurez-vous d’installer le produit dans un emplacement stable et prenez des mesures pour l’empêcher de tomber.- 5 -

1. Ouvrez le couvercle supérieur du carton d'emballage.

2. Enlevez les articles de la mousse EPS supérieure.- 7 -

3. Retirez la mousse EPS supérieure. Vous pouvez maintenant retirer le

moniteur de la mousse EPS inférieure.- 8 - Contenu de la boîte Les articles suivants sont livrés dans votre carton. Si un ou plusieurs sont manquants, veuillez contacter votre revendeur local. Moniteur Base du moniteur Support Câble d'alimentation Adaptateur secteur Câble HDMI Multilingual Installation Guide Câble USB Câble DP Guide de démarrage Warranty Card Carte de garantie Remarque: Veuillez conserver le carton d'emballage et le matériel d'emballage pour le transport futur du moniteur.- 9 - Vue d'ensemble du produit Vue de devant

1 LED alimentation- 10 - Vue de derrière

1 Bouton de contrôle 2 Bouton KVM 3 Verrouillage Kensington 4 Prise casque 5 Ports HDMI (x2) 6 DisplayPort 7 Port USB Type-C 8 Port USB en amont 9 Ports USB 3.2 (x3) 10 Prise ENTRÉE CC HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC. Remarque:- 11 - DÉMARRAGE Installation de la base du moniteur

1. Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le

2. Alignez et glissez les crochets supérieurs du support dans les

fentes d'installation à l'arrière du moniteur. Poussez le loquet de verrouillage vers l'avant, puis relâchez-le pour xer les crochets inférieurs du support dans les fentes d'installation à l'arrière du moniteur. Loquet de verrouillage- 12 -

3. Alignez la base du moniteur avec l'entretoise sous le support. Fixez

ensuite la base sur le support.

4. Soulevez la bague letée et tournez-la dans le sens des aiguilles

d’une montre pour xer la base du moniteur en place.

5. Soulevez le moniteur, mettez-le en position verticale et placez-le sur

une table.- 13 - Réglage de l'angle de vue Remarque: Tenez la base du moniteur de façon que l'écran ne bascule pas lorsque vous eectuez le réglage. Réglage de l'angle d'inclinaison Inclinez l'écran vers l'avant ou vers l'arrière jusqu'à ce que vous obteniez l'angle de vue souhaité (-5° à 20°).

20° Réglage de la hauteur de l’écran Baissez ou levez l’écran à la hauteur souhaitée (0 à 100mm). 100 mm- 14 - Installation d'un support de montage mural (optionnel) Utilisez uniquement un kit de montage mural compatible VESA 100 x 100mm.

1. Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le bas.

2. En poussant le loquet de verrouillage vers l'avant, faites glisser le support

vers l'arrière pour libérer les crochets supérieurs des fentes d'installation à l'arrière du moniteur. Retirez ensuite le support. Loquet de verrouillage

3. Fixez le support de montage avec les trous de xation situés à l'arrière du

moniteur. Utilisez ensuite les vis fournies pour xer le support en place. 100 mm 100 mm Remarque: Pour monter le moniteur sur un mur, reportez-vous au guide d'installation inclus dans le kit de xation murale. Taille des vis de montage VESA: M4 x 15mm minimum.- 15 - Faire les branchements DPHDMI-1 HDMI-2 USB 3.

1 Câble de casque 2 Câble HDMI 3 Câble DisplayPort 4 Câble USB type C 5 Câble USB (Mâle-A vers Mâle-B) 6 Câble USB 7 Adaptateur secteur et câble d’alimentation- 16 -

UTILISATION DE L'APPAREIL

Mise sous/hors tension Mise sous tension

1. Branchez le câble d’alimentation sur l’adaptateur secteur.

2. Branchez l’adaptateur secteur sur la prise ENTRÉE CC à l'arrière du

3. Branchez le câble d’alimentation sur une prise de courant.

4. Appuyez sur le bouton Contrôle pour allumer le moniteur. Le voyant

LED d'alimentation s'allume en blanc, indiquant que le moniteur est prêt. Remarque: En l’absence de signal, le moniteur ache la notication Aucun signal pendant un certain temps. Puis le moniteur passe en mode économie d’énergie, la LED d’alimentation s’allume en blanc et commence à clignoter avec une période d’une seconde. Éteindre Appuyez pendant 2 secondes sur le bouton Contrôle pour éteindre le moniteur. Remarque: Lorsque le menu Principal apparaît sur l'écran, vous pouvez éteindre le moniteur en déplaçant le bouton Contrôle vers le bas ( ). Référez-vous à page 20.- 17 - Recommandations pour le confort de l'utilisateur Le moniteur adopte la technologie Flicker-Free qui élimine le scintillement du moniteur visible par les yeux et empêche les utilisateurs de sourir de fatigue oculaire. Voici quelques conseils pour une visualisation confortable de votre écran :

• La distance de visualisation optimale pour les moniteurs varie généralement entre 510 mm et 760 mm (20 pouces et 30 pouces).

• En règle générale, il est conseillé de positionner le moniteur de façon que le haut de l'écran soit au même niveau ou un petit peu au- dessous de la hauteur de vos yeux lorsque vous êtes assis.

• Utilisez un éclairage approprié pour le type de travail que vous eectuez.

• Prenez des pauses régulières et fréquentes (au moins 10 minutes) toutes les 30 minutes.

• Regardez souvent hors de l’écran de votre ordinateur et concentrez- vous sur un objet distant pendant au moins 20 secondes pendant les pauses.

• Des exercices des yeux permettent de réduire la fatigue oculaire. Répétez ces exercices fréquemment : (1) Regardez de haut en bas (2) Roulez lentement vos yeux (3) Bougez vos yeux en diagonale. Sélection de la source d'entrée

1. Déplacez le bouton Contrôle

vers la droite ( ) pour ouvrir le menu Entrée.

2. Poussez le bouton Contrôle

vers le haut/bas ( ) pour sélectionner la source d'entrée désirée. Appuyez ensuite sur le bouton Contrôle pour conrmer. Entrée HDMI 1 HDMI2 DisplayPort Type-C Sélectionner Quitter- 18 - OPÉRATIONS Menu rapide Touche de raccourci Par défaut, le bouton Contrôle a été assigné à la fonction spécique. Remarque: Pour modier la fonction prédénie de la touche de raccourci, référez-vous à la section «Mode d’achage» de page 33. Pour accéder à la fonction de touche de raccourci, procédez comme suit:

• Déplacez le bouton Contrôle vers le haut ( ) pour ouvrir le menu Égaliseur de noir. Déplacez le bouton Contrôle vers le haut/bas ( ) pour ajuster le réglage et appuyez sur le bouton Contrôle pour conrmer. Ajuster QuitterÉgaliseur de noir

• Déplacez le bouton Contrôle vers le bas ( ) pour ouvrir le menu Mode d’image. Déplacez le bouton Contrôle vers le haut/bas ( ) pour sélectionner l’option souhaitée et appuyez sur le bouton Contrôle pour conrmer.

• Poussez le bouton Contrôle vers la gauche ( ) pour ouvrir le menu Volume. Déplacez le bouton Contrôle vers le haut/bas ( ) pour régler le volume du casque et appuyez sur le bouton Contrôle pour conrmer.

• Déplacez le bouton Contrôle vers la droite ( ) pour ouvrir le menu Entrée. Référez-vous à la section «Sélection de la source d’entrée». Remarque: Pour fermer le menu, poussez le bouton Contrôle vers la gauche

Mode d’image Standard FPS RTS/RPG Film Lecture sRGB Sélectionner Sortie Volume

Ajuster Sortie- 20 - Guide des fonctions des boutons Appuyez sur le bouton Contrôle pour acher le menu Principal. EXIT

SETTINGPOWER OFFGAME ASSISTMULTI TASK

Assistance en jeu Paramètres Éteindre KVM (Multitâches) Quitter Utilisez ensuite le bouton Contrôle pour sélectionner la fonction désirée et congurez les paramètres correspondants. KVM Lorsque le menu Principal apparaît sur l'écran, déplacez le bouton Contrôle vers la gauche ( ) pour ouvrir le menu KVM. KVM CONTROL 1 HDMI 1 KVM Commutateur Réglages KVM KVM MARCHE Réinitialiser KVM Sélectionner CONTROL 2 TYPE-C STATUS Quitter

• KVM Commutateur: Commutez la source d’entrée attribuée à la connexion USB-B ou Type-C dans les paramètres Réglages KVM. Lorsque plusieurs signaux d’entrée sont connectés à l’appareil, une boîte de message apparaît à l’écran dès que le système détecte un signal d’entrée USB Type-C.- 21 - KVM Press to switch device. Pour passer à la source d’entrée USB Type-C, appuyez simplement sur le bouton KVM ou le bouton Contrôle. Cependant, si aucun signal d’entrée n’est généré par la source d’entrée actuellement sélectionnée, le système revient à la source d’entrée précédemment connectée. Remarque: Cette option est désactivée si la fonction du bouton KVM est désactivée (KVM ARRÊT).

• Réglages KVM: Congurez les paramètres relatifs au KVM. Dénissez d’abord la source d’entrée à lier à la connexion USB Type-B, puis continuez avec la connexion USB Type-C. KVM CONTROL 1TYPE-CKVM CommutateurRéglages KVMKVM MARCHERéinitialiser KVM Sélectionner Quitter CONTROL 2TYPE-CSTATUS Remarque: Si vous réglez le paramètre Achage USB-B sur TYPE-C, l’option du menu Achage TYPE-C sera automatiquement désactivée. Vous pouvez ensuite voir le Statut KVM dans la page Réglages KVM comme indiqué ci-dessous.- 22 - KVM CONTROL 1TYPE-CKVM CommutateurRéglages KVMKVM MARCHERéinitialiser KVM Sélectionner Quitter CONTROL 2TYPE-CSTATUS
• KVM MARCHE/ARRÊT: Activez/Désactivez la fonction du bouton KVM. √ Sélectionnez MARCHE pour activer la fonction du bouton KVM. Dès que le système détecte un signal d’entrée USB Type-C, une boîte de message apparaît à l’écran. KVM Press to switch device. Appuyez sur le bouton KVM ou le bouton Contrôle pour passer à la source d’entrée USB Type-C. Remarque: Lorsque la fonction du bouton KVM est activée, KVM MARCHE s’ache sur le panneau gauche. √ Sélectionnez ARRÊT pour désactiver la fonction du bouton KVM. Remarque: Lorsque la fonction du bouton KVM est désactivée, KVM ARRÊT s’ache sur le panneau gauche.

• Réinitialiser KVM: Restaure les paramètres par défaut du KVM. √ La source d’entrée HDMI 1 est liée à la connexion USB Type-B. √ La source d’entrée USB Type-C est liée à la connexion USB Type-C. √ La fonction KVM MARCHE/ARRÊT est réglée sur MARCHE.- 23 - Assistance en jeu Lorsque le menu Principal apparaît à l'écran, déplacez le bouton Contrôle vers la droite ( ) pour ouvrir le menu Assistance en jeu. Sélectionner Quitter Assistance en jeu Minuterie de jeu Compteur de jeu Refresh Rate Position info ARRÊT Compter Compter à rebours Infos GAME Alignement affichage Viseur Tableau de bord

• Infos GAME: Congurez les paramètres relatifs au jeu FPS (First Person Shooting). √ Sélectionnez Minuterie de jeu pour sélectionner le mode compte à rebours. Pour désactiver cette fonction, réglez le réglage sur ARRÊT. √ Sélectionnez Compteur de jeu ou Refresh Rate pour activer/ désactiver le compteur de jeux ou le réglage de la fréquence de rafraîchissement en temps réel. √ Sélectionnez Position info pour spécier l'emplacement des informations achées sur l'écran.- 24 - 0 0 : 0 0

• Viseur : Sélectionnez le type de viseur désiré en fonction de votre jeu. Cela rend la visée beaucoup plus facile.

• Tableau de bord: Congurez les paramètres du tableau de bord. Sélectionner Quitter Assistance en jeu Température CPUFréquence CPUVitesse ventilateur CPUTaux d'utilisation CPUTempérature GPUFréquence GPUVitesse ventilateur GPUInfos GAMEAlignement affichageViseurTableau de bordMARCHEARRÊTEmplacement tableau de bord √ MARCHE: Activez la fonction. Puis sélectionnez la/les option(s) souhaitée(s) à acher à l'écran. √ ARRÊT: Désactivez la fonction.- 25 - √ Emplacement tableau de bord : Spéciez l'emplacement des informations du tableau de bord à acher sur l'écran. Une fois la conguration du tableau de bord terminée, les données du système sont transférées au SOC via le port USB et les valeurs des fonctions sélectionnées s'achent sur l'écran. CPU Temperature CPU Frequency CPU Fan Speed CPU Usage Rate GPU Temperature GPU Frequency GPU Fan Speed GPU Usage Rate Game Mouse DPI Remarque: Assurez-vous que le câble USB est correctement connecté au port USB en amont du moniteur et au port USB de votre ordinateur.

• Alignement achage : Lorsque la fonction est activée, elle ache des lignes d'alignement sur les quatre côtés de l'écran ; celles-ci permettent d'aligner parfaitement plusieurs moniteurs.- 26 - Congurer les paramètres de l'appareil Lorsque le menu Principal apparaît à l'écran, déplacez le bouton Contrôle vers le haut ( ) pour ouvrir le menu Réglages. Remarque: Utilisez le bouton Contrôle pour naviguer dans le menu et eectuer les réglages. JeuImageAffichagePIP/PBPSystèmeLangueEnregistrer réglagesTout réinitialiser1680X1050 10 60 HZ10 Résolution Égaliseur de noir Stabilisateur visée ARRÊTSurmultiplicationBalanceRefresh RateAMD FreeSyncPremium ProMARCHEStabilisateur visée syncÉgaliseur de noirSuper résolutionMode d'affichageSurmultiplicationAMD FreeSync Premium Pro QuitterDéplacer/AjusterSaisir/Confirmer StandardMode d’image Guide des boutons Jeu Congurez les paramètres relatifs au jeu. Jeu ImageAffichagePIP/PBPSystèmeLangueEnregistrer réglagesTout réinitialiser1680X1050 10 60 HZ Résolution Égaliseur de noir Stabilisateur viséeARRÊTSurmultiplicationBalanceRefresh RateAMD FreeSyncPremium ProMARCHEStabilisateur visée syncÉgaliseur de noirSuper résolutionMode d'affichageSurmultiplicationAMD FreeSync Premium ProQuitterDéplacer/AjusterSaisir/ConfirmerStandardMode d’image Élément Description Stabilisateur visée sync Lorsque cette fonction est activée, elle réduit le lag des mouvements dans les jeux rapides. Remarque: Cette fonction n'est pas disponible dans les cas suivants : - lorsque le réglage de fréquence est inférieur à 100Hz. - lorsque la source actuelle est HDR. Égaliseur de noir Ajustez la luminosité des parties noires. Super résolution Améliore les images en basse résolution.- 27 - Élément Description Mode d'achage Sélectionnez le format de l'image à l'écran.

• Total : Ajuste la taille de l'image de la source d'entrée pour remplir l'écran entier. Idéal pour les images en format 16:9.

• Aspect : Ache l'image de la source d'entrée sans distorsion géométrique en remplissant autant de l'écran que possible.

• 1:1: Ache l'image de la source d'entrée avec la résolution native, sans ajustement.

• 22”W(16:10): Ache l'image de la source d'entrée comme sur un moniteur 22” de large au format 16:10.

• 23”W(16:9): Ache l'image de la source d'entrée comme sur un moniteur 23” de large au format 16:9.

• 23,6”W(16:9): Ache l'image de la source d'entrée comme sur un moniteur 23,6” de large au format 16:9.

• 24”W(16:9): Ache l'image de la source d'entrée comme sur un moniteur 24” de large au format 16:9.

• 27”W(16:9): Ache l'image de la source d'entrée comme sur un moniteur 27” de large au format 16:9. Remarque: Les options 1:1, L 22” (16:10), L 23” (16:9), L 23,6” (16:9) et L 24” (16:9) sont désactivées lorsque la fonction FreeSync Premium est activée. Surmultiplication Améliore le temps de réponse de l'écran LCD. AMD FreeSync Premium Pro Lorsque cette fonction est activée, elle élimine le lag de l'écran et le déchirement pendant les jeux. Remarque: Si vous activez la fonction FreeSync en jouant à un jeu, l’écran peut scintiller en fonction du type de carte graphique, des réglages des options du jeu ou de la vidéo en cours de lecture. Essayez les actions suivantes: diminuez les valeurs des réglages du jeu, désactivez le mode FreeSync actuel ou consultez le site Web AMD pour contrôler la version de votre pilote graphique et le mettre à jour avec la dernière version.- 28 - Image Congurez les paramètres de l'image. Jeu Image Affichage PIP/PBP Système Langue Enregistrer réglages Tout réinitialiser Standard FPS RTS/RPG Film Lecteur sRGB Personnalisé 1 Standard SDR

Gamma Normal Luminosité Contraste Couleur sur 6 axes Vibrance Couleur Netteté Gamma Température couleur

Quitter Déplacer/Ajuster Saisir/Confirmer Mode d’image Luminosité Contraste Netteté ARRÊT Température couleur Sélectionnez l’un des modes d'image prédénis.

• Standard : Pour éditer des documents ou naviguer sur des sites Web.

• FPS : Pour jouer à des jeux FPS (First Person Shooting).

• RTS/RPG : Pour jouer à des jeux RTS (Real-Time Strategy) ou RPG (Role-Playing Game).

• Film: Pour regarder des lms.

• Lecteur : Pour visualiser des documents.

• sRGB : Pour visualiser des photos et des graphiques sur l'ordinateur.

• Green : Pour économiser la consommation d’énergie du moniteur.

• Personnalisé 1 : Réglages de mode d'image personnalisé.

• Personnalisé 2 : Réglages de mode d'image personnalisé.

• Personnalisé 3 : Réglages de mode d'image personnalisé. Vous pouvez ensuite congurer les paramètres d'image suivants. Élément Description Luminosité Ajustez la luminosité de l'image. Contraste Ajustez le contraste de l’image. Couleur sur 6axes Ajustez la teinte et la saturation du rouge, du vert et du bleu. Vibrance Couleur Ajustez l'intensité des couleurs plus faibles. Netteté Ajustez la nesse de l’image.- 29 - Élément Description Gamma Ajustez le niveau moyen de luminance. Température couleur Sélectionnez la température des couleurs. Remarque: Sélectionnez Choix utilisateur pour personnaliser la température des couleurs en ajustant le niveau de rouge (R), vert (V) ou bleu (B) selon vos préférences. Faible lumière bleue Réduit l'exposition à la lumière bleue de l'écran.

• Niveau 0: Aucune modication.

• Niveaux 1~10: Plus le niveau est élevé, plus la lumière bleue sera réduite. Remarque: Le niveau 10 est un paramètre optimisé. Il est conforme à la certication TUV pour la lumière bleue faible. DCR Ajustez le niveau de noir dans l'image pour obtenir un contraste optimal. Réinitialiser image Réinitialise tous les paramètres de l'Image aux valeurs par défaut.- 30 - Achage Congurez les paramètres relatifs à l’achage. HDMI 1 HDMI 2 DisplayPort Type-C SDR

Jeu Image Affichage PIP/PBP Système Langue Enregistrer réglages Tout réinitialiser Luminosité Contraste Netteté Gamma ARRÊT Température couleur Normal Mode d’image Standard Entrée Over Clock Plage RVB Surbalayage Apply Picture Model Quitter Déplacer/Ajuster Saisir/Confirmer Élément Description Entrée Pour choisir la source d'entrée. Over Clock Permettez au moniteur d’appliquer une fréquence de rafraîchissement supérieure. Plage RVB Sélectionnez un réglage RGB approprié ou laissez le moniteur le détecter automatiquement. Remarque: Cette option n'est disponible que pour les entrées HDMI. Surbalayage Lorsque cette fonction est activée, elle agrandit légèrement l'image de la source d'entrée pour cacher les bords extérieurs de l'image. Apply Picture Model Lorsque cette fonction est sélectionnée, si vous changez l’un des paramètres liés aux options d’image telles que Luminosité, Contraste etc., il peut être appliqué à toutes les sources d’entrée ou à une source spécique.- 31 - PIP/PBP Congurez les paramètres relatifs aux images multiples. Jeu Image Affichage PIP/PBP Système Langue Enregistrer réglages Tout réinitialiser ARRÊT PIP PBP SDR

Gamma Normal Mode d’image Standard Luminosité Contraste Netteté ARRÊT Température couleur Quitter Déplacer/Ajuster Saisir/Confirmer Élément Description ARRÊT Désactivez la fonction PIP/PBP. PIP Divisez l'écran en 2 parties (fenêtre principale et fenêtre d'insertion).

• Source: Change la source d'entrée de la fenêtre d'insertion.

• Taille PIP : Ajustez la taille de la fenêtre d'insertion.

• Emplacement : Déplacez la position de la fenêtre d'insertion.

• Commutateur d’achage : Change les deux fenêtres.

• Commutateur audio : Sélectionnez la source audio à partir de laquelle vous voulez entendre le son. PBP Ache l'écran partagé 1x1 (fenêtres gauche et droite).

• Source: Change la source d'entrée de la fenêtre à droite.

• Mode PBP: Ajustez le rapport d’aspect de la fenêtre.

• Commutateur d’achage : Change les deux fenêtres.

• Commutateur audio : Sélectionnez la source audio à partir de laquelle vous voulez entendre le son. Remarque: PIP/PBP n'est pas compatible avec les fonctions HDR et FreeSync Premium Pro.- 32 - Système Congurez les paramètres relatifs au système. Jeu ImageAffichagePIP/PBPSystèmeLangueEnregistrer réglagesTout réinitialiserAudioRéglages OSDCommutateur rapideAutres réglagesStandardVolume Muet SDR 75 50 6GammaNormal QuitterDéplacer/AjusterSaisir/ConfirmerMode d’imageLuminosité Contraste NettetéARRÊTTempérature couleur Élément Description Audio Congurez les réglages audio.

• Volume : Pour ajuster le niveau de volume.

• Muet: Activer/désactiver la fonction Muet Réglages OSD Congurez les paramètres relatifs au menu d'achage à l'écran (OSD).

• Durée d'achage : Dénissez la durée pendant laquelle le menu OSD reste aché sur l'écran.

• Transparence OSD : Ajustez la transparence du menu OSD.

• Verrou OSD : Lorsque cette fonction est activée, aucun réglage OSD n'est autorisé. Remarque: Pour désactiver la fonction de verrouillage OSD, appuyez sur le bouton Contrôle. Lorsque le message s'ache sur l'écran, sélectionnez Oui pour conrmer. Le bouton est verrouillé confirmer pour déverrouiller OSD OuiNon
• Taille OSD: Dénissez la taille d’écran à agrandir.- 33 - Élément Description Commutateur rapide Choisissez la fonction des touches de raccourci. Options disponibles : Stabilisateur visée sync, Égaliseur de noir, Volume, Entrée, Contraste, Luminosité, Mode d'image et KVM Commutateur. Le réglage par défaut des touches de raccourci est indiqué ci-dessous : D Haut ( ): Égaliseur de noir D Bas ( ): Mode d’image D Droite ( ): Entrée D Gauche ( ): Volume Autres réglages • Avis résolution : Lorsque cette fonction est activée, le message de résolution recommandée s'ache sur l'écran lorsque le moniteur passe à une autre source d'entrée.

• Commutateur automatique : Lorsque cette fonction est activée, elle sélectionne automatiquement une source d'entrée disponible.

• Mise hors tension automatique : Lorsque cette fonction est activée, le moniteur s'éteint automatiquement après un certain temps.

• Indicateur LED : Par défaut, le voyant LED est réglé sur Toujours Allumé. - Indicateur LED toujours éteint: Éteint l'indicateur LED. - Indicateur LED toujours allumé: La LED Alimentation s’allume en blanc pendant le fonctionnement et par intervalle de 1seconde en mode veille. - Indicateur LED Veille allumé: La LED Alimentation s’éteint pendant le fonctionnement et s’allume par intervalle de 1seconde en mode veille. - Lorsque l’alimentation électrique est coupée, le voyant d'alimentation LED reste éteint.

• Type-C Compatibility : Activez cette option pour améliorer la compatibilité des appareils mobiles.

• HDMI-CEC : Lorsque cette fonction est activée, un appareil CEC (prise en charge de Sony, Microsoft XBOX et Nintendo) peut mettre en marche le moniteur lorsqu’il sort du mode Veille et éteindre l’écran lorsqu’il passe en mode Veille ou Arrêt.- 34 - Élément Description Autres réglages (suite)

• Version HDMI: Sélectionnez la version HDMI.

• Charge USB (A/C) : Sélectionnez les spécications de tension et de courant de la charge rapide USB Type-C en mode veille. - Auto (par défaut) : 5 V/3 A, 9 V/3 A, 12 V/3 A, 15 V/3 A (en mode Veille) - ARRÊT Prise en charge de USB 3.2

• USB 3.2 pris en charge lorsque cette option est activée.- 35 - Langue Sélectionnez une langue disponible pour le menu OSD. Jeu Image Affichage PIP/PBP Système Langue Enregistrer réglages Tout réinitialiser English

Gamma Normal Mode d’image Quitter Déplacer/Ajuster Saisir/Confirmer Luminosité Contraste Netteté ARRÊT Température couleur Enregistrer réglages Dénissez les congurations OSD personnalisées pour Réglage 1, Réglage 2 ou Réglage 3. Jeu Image Affichage PIP/PBP Système Langue Enregistrer réglages Tout réinitialiser Réglage 1 Réglage 2 Réglage 3 Standard Enregistrer Charger SDR

Gamma Normal Quitter Déplacer/Ajuster Saisir/Confirmer Mode d’image Luminosité Contraste Netteté ARRÊT Température couleur Élément Description Enregistrer Enregistre les réglages personnalisés. Charger Charge les paramètres enregistrés.- 36 - Tout réinitialiser Restaure les paramètres par défaut du moniteur. Jeu Image Affichage PIP/PBP Système Langue Enregistrer réglages Tout réinitialiser SDR

Gamma Normal Mode d’image Standard Quitter Déplacer/Ajuster Saisir/Confirmer Luminosité Contraste Netteté ARRÊT Température couleur- 37 - APPENDICES Spécications Élément Spécications Taille de la dalle 31,5 pouces Rapport d'aspect 16:9 Résolution UHD (3840 x 2160) Durée de vie LED 30000heures Taille de pixel 0,18159 (H) x 0,18159 (V) Luminosité 350cd/m² (typ.) Rapport de contraste 3000:1 Profondeur des couleurs 16,7 M Zone d'achage active 697,306 (H) x 392,234 (V) Angle de vue 178°(H) /178°(V) Prises d'entrée/sortie • 2x HDMI 2.1

• 1x USB type C (5V/3A, 9V/2A, 12V/1,5A, 15V/1A) Alimentation 100~240V CA à 50/60Hz Modèle d’adaptateur CA Asian Power Devices Inc. DA-150E19 Consommation électrique

• Désactivé: 0,3W Remarque: La condition de test est conforme à la norme CEC. Dimensions (L x H x P) 710,5 (l) x 555 (H) x 183,9 (P)mm (avec socle) Poids • 7,8kg (Net, avec socle)

• 5,5kg (Net, sans socle) Plage de température (fonctionnement) 0°C à 40°C Remarque: Caractéristiques sujettes à modications sans préavis.- 38 - Fréquences supportées Liste des synchronisations Normal, PIP HDMI 1 HDMI 2 DP Type C 720x400 / 70Hz V V V V 720x400 / 88Hz V V V V 640x480 / 60Hz V V V V 640x480 / 67Hz V V V V 640x480 / 72Hz V V V V 640x480 / 75Hz V V V V 800x600 / 56Hz V V V V 800x600 / 60Hz V V V V 800x600 / 72Hz V V V V 800x600 / 75Hz V V V V 832x624 / 75Hz V V V V 1024x768 / 87Hz V V V V 1024x768 / 60Hz V V V V 1024x768 / 70Hz V V V V 1024x768 / 75Hz V V V V 1280x1024 / 75Hz V V V V 1152x870 / 75Hz V V V V 1152x864 / 75Hz V V V V 1280x720 / 60Hz V V V V 1280x800 / 60Hz V V V V 1280x960 / 60Hz V V V V 1280x1024 / 60Hz V V V V 1440x900 / 60Hz V V V V 1600x900 / 60Hz V V V V 1680x1050 / 60Hz V V V V 1024x768 / 120Hz X X X X 1280x1024 / 120Hz X X X X 1440x900 / 120Hz X X X X 1680x1050 / 120Hz X X X X 720x480 / 60Hz V V V V 720x480 / 120Hz X X X X 1280x720 / 50Hz X X X X- 39 - Liste des synchronisations Normal, PIP HDMI 1 HDMI 2 DP Type C 1280x720 / 60Hz V V V V 1280x720 / 100Hz X X X X 1280x720 / 120Hz X X X X 1440x480 / 60Hz X X X X 1920x1080 / 24Hz V V X X 1920x1080 / 50Hz V V V V 1920x1080 / 60Hz V V V V 1920x1080 / 100Hz V V V V 1920x1080 / 120Hz V V V V 3840x2160 / 24Hz V V X X 3840x2160 / 25Hz X X X X 3840x2160 / 30Hz V V V V 3840x2160 / 50Hz V V V V 3840x2160 / 60Hz V V V V 3840x2160 / 100Hz V V V V 3840x2160 / 120Hz V V V V 1280x720 / 144Hz X X X X 1920x1080 / 144Hz V V V V 1920x1080 / 165Hz X X X X 2560x1440 / 60Hz V V V V 2560x1440 / 100Hz X X X X 2560x1440 / 120Hz V V V V 2560x1440 / 144Hz V V V V 2560x1440 / 165Hz X X X X 3440x1440 / 50Hz X X X X 3440x1440 / 60Hz X X X X 3440x1440 / 85Hz X X X X 3440x1440 / 100Hz X X X X 3840x2160 / 144Hz V V V V 960x1080 / 60Hz (PBP) X X X X 1280x1440 / 60Hz (PBP) V V V V 1720x1440 / 60Hz (PBP) X X X X 1920x2160 / 60Hz (PBP) V V V V- 40 - Guide de dépannage Problème Solution(s) possible(s) Pas de courant • Assurez-vous que le câble d'alimentation est correctement connecté à la source d'alimentation et au moniteur.

• Vériez le câble et la che pour vous assurer qu'ils ne sont pas endommagés.

• Assurez-vous que le moniteur est allumé. Aucune image ne s'ache sur l'écran

• Assurez-vous que le moniteur et l'ordinateur sont correctement branchés et que les deux appareils sont allumés.

• Assurez-vous d'avoir sélectionné la bonne source d'entrée. Référez-vous à page 17 ou

• Modiez les réglages de la Luminosité et du Contraste. Référez-vous à la section page 28. L'image ne remplit pas tout l'écran

• Essayez diérents réglages du Mode d'achage (rapport d'aspect). Référez-vous à page 27. Les couleurs sont déformées

• Assurez-vous que le câble du signal d'entrée est correctement branché.

• Congurez les réglages des paramètres de l'image. Référez-vous à la section «Image». Aucun son ou volume très faible

• Assurez-vous que le câble du casque est correctement branché.

• Pour ajuster le niveau de volume. Référez-vous à page 19 ou 32.

• Ajustez les paramètres de son de votre ordinateur. Remarque: Si le problème persiste, veuillez contacter notre service clientèle pour de l'aide.- 41 - Entretien de base Lorsque l'écran est sale, procédez comme suit pour le nettoyer :

• Essuyez l'écran avec un chion doux et non pelucheux pour enlever toute la poussière.

• Vaporisez ou appliquez du liquide de nettoyage sur un chion doux. Essuyez ensuite doucement l'écran avec le chion humide. Remarque:

• Veillez à ce que le chion soit légèrement humide, mais pas trop mouillé.

• Lors de l'essuyage, évitez de presser excessivement sur l'écran.

• Les nettoyants acides ou abrasifs peuvent endommager l'écran. Remarques sur le chargement USB Les appareils suivants ne sont pas compatibles avec BC 1.2 du mode CDP. Lorsque le concentrateur est connecté à un PC, ces appareils ne peuvent pas être chargés avec le câble USB. Vendeur Appareil PID/VID Apple iPad PID_129A/VID_05AC Samsung GALAXY Tab2 10.1 PID_6860/VID_04E8 Samsung GALAXY TabPro PID_6860/VID_04E8 Informations sur les services de GIGABYTE Pour plus d'informations sur nos services, veuillez consulter le site ociel de GIGABYTE : https://www.gigabyte.com/- 42 -
