MODE D'EMPLOI G24F GIGABYTE

Moniteur de jeu - Guide d’utilisation Copyright © 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Tous droits réservés. Les marques commerciales mentionnées dans ce manuel sont légalement enregistrées au nom de leurs propriétaires respectifs. Limitation de responsabilité Les informations contenues dans ce manuel sont protégées par les lois sur les droits d'auteur et sont la propriété de GIGABYTE. GIGABYTE se réserve le droit de modier les spécications ou les fonctions décrites dans ce manuel sans préavis. Aucune partie de ce manuel ne peut être reproduite, copiée, traduite, transmise ou publiée sous quelque forme ou par quelque moyen que ce soit sans l'autorisation écrite préalable de GIGABYTE.

• Pour faciliter l'utilisation de ce moniteur, lisez attentivement le Guide de l'utilisateur.

Ļġġװ໯ࡘ቏ࣷ႘፣ፚຬ኷ࡘؠܿರᇜૂ፣إல፩ܿࣽ஢٫ڵġňŃİŕġijķĶĸijġࣙށܿქ஢ᇋชȃ- 9 - Moniteur de jeu - Guide d’utilisation

Polybrominated biphenyls(PBB)⣂㹜Ḵ劗慂Polybrominated diphenyls ethers (PBDE) 攎䏦䄧宨⋩㗇⾃㭿㣗䟸估㓌㖶 Declaration of the Presence Condition of the Restricted Substances Marking 姕⁁⎵䧙烉㵚㘞栗䣢☐炻✳嘇炷✳⺷炸烉ġġG24F- 10 - Moniteur de jeu - Guide d’utilisation Consignes de sécurité Lisez attentivement les Consignes de sécurité suivantes avant d'utiliser le moniteur.

• Utilisez uniquement les accessoires fournis avec le moniteur ou ceux recommandés par le fabricant.

• Conservez le sac d'emballage en plastique du produit dans un endroit inaccessible aux enfants.

• Avant de brancher le moniteur sur la prise de courant, assurez-vous que la tension nominale du câble d'alimentation soit compatible avec les spécications d'alimentation du pays où vous vous trouvez.

• La che du cordon d'alimentation doit être branchée sur une prise de courant correctement câblée et mise à la terre.

• Ne touchez pas la che avec des mains mouillées, vous risqueriez de vous électrocuter.

• Placez le moniteur dans un endroit stable et bien ventilé.

• Ne placez pas le moniteur près de sources de chaleur telles que des radiateurs électriques ou la lumière directe du soleil.

• Les trous ou ouvertures du moniteur sont pour la ventilation. Ne couvrez pas et n'obstruez pas les trous de ventilation avec des objets.

• N'utilisez pas le moniteur à proximité d'eau, de boissons ou de tous types de liquides. Des liquides peuvent entraîner un choc électrique ou endommager le moniteur.

• Débranchez toujours le moniteur de la prise secteur avant de le nettoyer.

• Comme la surface de l'écran est facile à rayer, évitez de toucher la surface avec un objet dur ou pointu.

• Utilisez un chion doux et non pelucheux au lieu d'un mouchoir en papier pour essuyer l'écran. Vous pouvez utiliser un nettoyant pour vitres pour nettoyer l'écran si cela est nécessaire. Cependant, ne vaporisez jamais le nettoyant directement sur l'écran.

• Débranchez le câble d'alimentation si le moniteur ne sera pas utilisé pendant une longue période.

• N'essayez pas de démonter ou de réparer le moniteur vous-même.- 11 - Moniteur de jeu - Guide d’utilisation

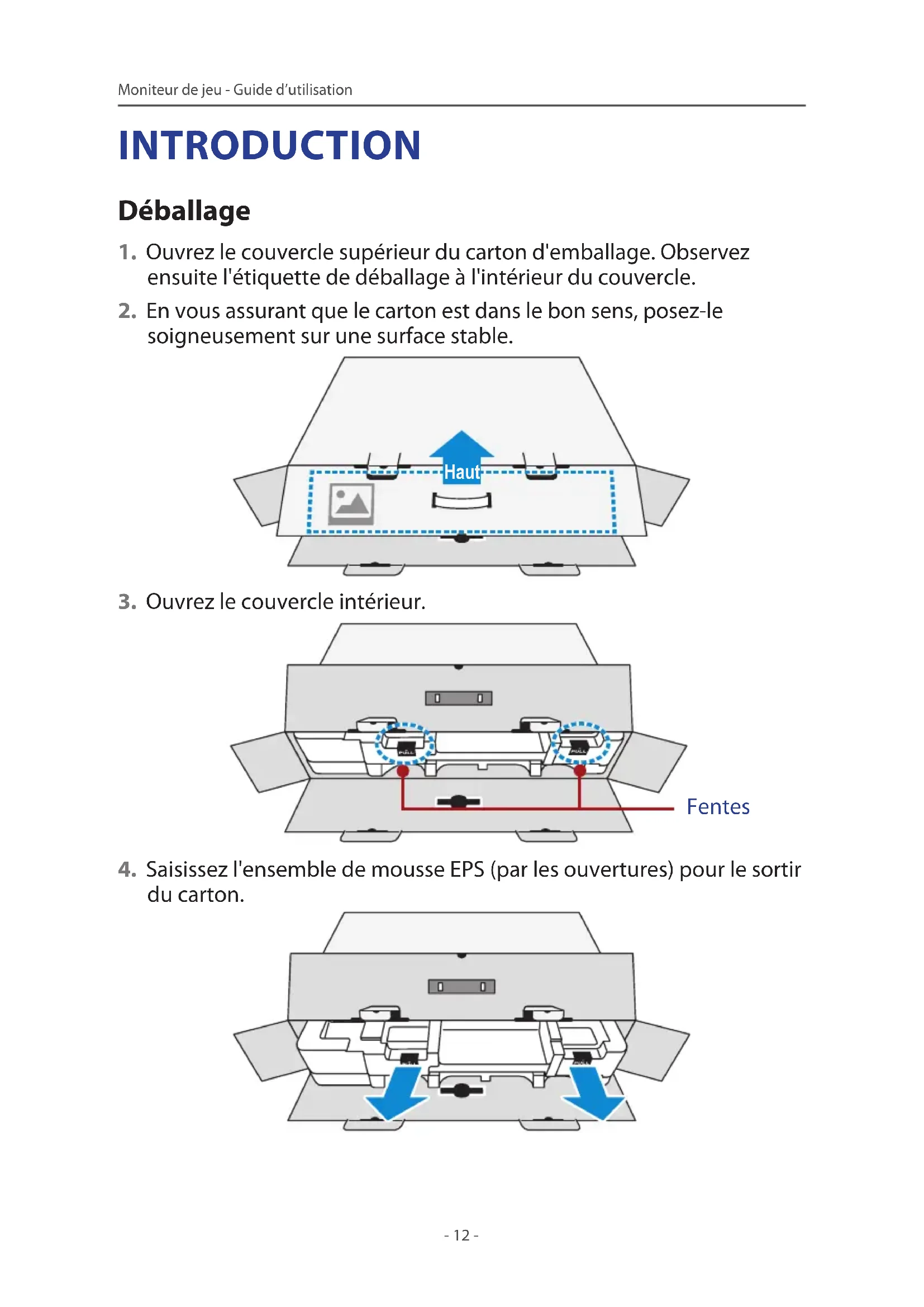

1. Ouvrez le couvercle supérieur du carton d'emballage. Observez

ensuite l'étiquette de déballage à l'intérieur du couvercle.

2. En vous assurant que le carton est dans le bon sens, posez-le

soigneusement sur une surface stable. Haut

3. Ouvrez le couvercle intérieur.

4. Saisissez l'ensemble de mousse EPS (par les ouvertures) pour le sortir

du carton.- 13 - Moniteur de jeu - Guide d’utilisation

5. Enlevez les articles de la mousse EPS supérieure.

6. Retirez la mousse EPS supérieure. Vous pouvez maintenant retirer le

moniteur de la mousse EPS inférieure.- 14 - Moniteur de jeu - Guide d’utilisation Contenu de la boîte Les articles suivants sont livrés dans votre carton. Si un ou plusieurs sont manquants, veuillez contacter votre revendeur local. Moniteur Base du moniteur Support Câble d'alimentation Câble HDMI Câble USB MultilingualInstallationGuide G24F Warranty Card Câble DP Guide de démarrage Carte de garantie Remarque: Veuillez conserver le carton d'emballage et le matériel d'emballage pour le transport futur du moniteur.- 15 - Moniteur de jeu - Guide d’utilisation Vue d'ensemble du produit Vue de devant

1 DEL alimentation- 16 - Moniteur de jeu - Guide d’utilisation Vue de derrière DP HDMI-1HDMI-2 USB 3.0DP HDMI-1 HDMI-2 USB 3.0

1 Bouton de contrôle 2 Verrouillage Kensington 3 DisplayPort 4 Ports HDMI (x2) 5 Prise casque 6 Port USB en amont 7 Ports USB 3.0 (x2) 8 Connecteur ENTRÉE CC Remarque: HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.- 17 - Moniteur de jeu - Guide d’utilisation DÉMARRAGE Installation de la base du moniteur

1. Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le

2. Alignez et glissez les crochets supérieurs du support dans les fentes

d'installation à l'arrière du moniteur. Poussez le loquet de verrouillage vers l'avant, puis relâchez-le pour xer les crochets inférieurs du support dans les fentes d'installation à l'arrière du moniteur.

3. Alignez la base du moniteur avec l'entretoise sous le support. Fixez

ensuite la base sur le support.- 18 - Moniteur de jeu - Guide d’utilisation

4. Soulevez la bague letée et tournez-la dans le sens des aiguilles

d’une montre pour xer la base du moniteur en place.

5. Soulevez le moniteur, mettez-le en position verticale et placez-le sur

une table.- 19 -Moniteur de jeu - Guide d’utilisation Réglage de l'angle de vue Remarque: Tenez la base du moniteur de façon que l'écran ne bascule pas lorsque vous eectuez le réglage. Réglage de l'angle d'inclinaison Inclinez l'écran vers l'avant ou vers l'arrière jusqu'à ce que vous obteniez l'angle de vue désiré (5˚ to 20˚).

20° Réglage de la hauteur de l’écran Baissez ou levez l’écran à la hauteur souhaitée (0 à 130mm). 130 mm- 20 - Moniteur de jeu - Guide d’utilisation Installation d'un support de montage mural (optionnel) Utilisez uniquement le kit de xation murale 100x100 mm recommandé par le fabricant.

1. Placez le moniteur sur la mousse EPS inférieure, l'écran tourné vers le

2. En poussant le loquet de verrouillage vers l'avant, faites glisser le

support vers l'arrière pour libérer les crochets supérieurs des fentes d'installation à l'arrière du moniteur. Retirez ensuite le support.

3. Fixez le support de montage avec les trous de xation situés à

l'arrière du moniteur. Utilisez ensuite les vis fournies pour xer le support en place.

DP HDMI-1HDMI-2 USB 3.0

100 mm 100 mm Remarque: Pour monter le moniteur sur un mur, reportez-vous au guide d'installation inclus dans le kit de xation murale.- 21 - Moniteur de jeu - Guide d’utilisation Faire les branchements

DP HDMI-1 HDMI-2 USB 3.0

1 Câble DisplayPort 2 Câble HDMI 3 Câble de casque 4 Câble USB (Mâle-A vers Mâle-B) 5 Câble USB 6 Câble d'alimentation- 22 -Moniteur de jeu - Guide d’utilisation

UTILISATION DE L'APPAREIL

Mise sous/hors tension Mise sous tension

1. Branchez une extrémité du câble d'alimentation à la prise d'entrée

CA à l'arrière du moniteur.

2. Branchez l'autre extrémité du câble d'alimentation sur une prise de

3. Appuyez sur le bouton Contrôle pour allumer le moniteur. Le voyant

LED d'alimentation s'allume en blanc, indiquant que le moniteur est prêt. Remarque: En l’absence de signal, le moniteur ache la notication Aucun signal pendant un certain temps. Puis le moniteur passe en mode économie d’énergie, la LED d’alimentation s’allume en blanc et commence à clignoter avec une période d’une seconde. Éteindre Appuyez pendant 2 secondes sur le bouton Contrôle pour éteindre le moniteur. Remarque: Lorsque le menu Principal apparaît sur l'écran, vous pouvez éteindre le moniteur en déplaçant le bouton Contrôle vers le bas ( ). Référez- vous à page 26.- 23 - Moniteur de jeu - Guide d’utilisation Recommandations pour le confort de l'utilisateur Voici quelques conseils pour une visualisation confortable de votre écran :

• La distance de visualisation optimale pour les moniteurs varie généralement entre 510 mm et 760 mm (20 pouces et 30 pouces).

• En règle générale, il est conseillé de positionner le moniteur de façon que le haut de l'écran soit au même niveau ou un petit peu au- dessous de la hauteur de vos yeux lorsque vous êtes assis.

• Utilisez un éclairage approprié pour le type de travail que vous eectuez.

• Prenez des pauses régulières et fréquentes (au moins 10 minutes) toutes les 30 minutes.

• Regardez souvent hors de l’écran de votre ordinateur et concentrez- vous sur un objet distant pendant au moins 20 secondes pendant les pauses.

• Des exercices des yeux permettent de réduire la fatigue oculaire. Répétez ces exercices fréquemment : (1) Regardez de haut en bas (2) Roulez lentement vos yeux (3) Bougez vos yeux en diagonale. Sélection de la source d'entrée

1. Poussez le bouton Contrôle

vers la droite ( ) pour ouvrir le menu Entrée.

2. Déplacez le bouton Contrôle

vers le haut/bas ( ) pour sélectionner la source d'entrée souhaitée. Appuyez ensuite sur le bouton Contrôle pour conrmer. Entrée HDMI 1 HDMI2 DisplayPort Sélectionner Quitter- 24 -Moniteur de jeu - Guide d’utilisation OPÉRATIONS Menu rapide Touche de raccourci Par défaut, le bouton Contrôle a été assigné à la fonction spécique. Remarque: Pour modier la fonction prédénie de la touche de raccourci, référez-vous à la section «Commutateur rapide» de page 35. Pour accéder à la fonction de touche de raccourci, procédez comme suit:

• Déplacez le bouton Contrôle vers le haut ( ) pour ouvrir le menu Égaliseur de noir. Déplacez le bouton Contrôle vers le haut/bas ( ) pour ajuster le réglage et appuyez sur le bouton Contrôle pour conrmer. Ajuster QuitterÉgaliseur de noir

Moniteur de jeu - Guide d’utilisation

• Déplacez le bouton Contrôle vers le bas ( ) pour ouvrir le menu Mode d'image. Déplacez le bouton Contrôle vers le haut/bas ( ) pour sélectionner l'option souhaitée et appuyez sur le bouton Contrôle pour conrmer.

• Poussez le bouton Contrôle vers la gauche ( ) pour ouvrir le menu Volume. Déplacez le bouton Contrôle vers le haut/bas ( ) pour régler le volume du casque et appuyez sur le bouton Contrôle pour conrmer.

• Déplacez le bouton Contrôle vers la droite ( ) pour ouvrir le menu Entrée. Référez-vous à la section «Sélection de la source d'entrée». Remarque: Pour fermer le menu, poussez le bouton Contrôle vers la gauche

Moniteur de jeu - Guide d’utilisation Guide des fonctions des boutons Appuyez sur le bouton Contrôle pour acher le menu Principal. EXIT

SETTINGPOWER OFFGAME ASSISTDASHBOARD

Assistance en jeu Paramètres Éteindre Tableau de bord Quitter Utilisez ensuite le bouton Contrôle pour sélectionner la fonction désirée et congurez les paramètres correspondants. Tableau de bord Lorsque le menu Principal apparaît à l'écran, déplacez le bouton Contrôle vers la gauche ( ) pour accéder au menu Tableau de bord. Sélectionner Quitter Tableau de bord Fonction Emplacement tableau de bord Température CPU Fréquence CPU Vitesse ventilateur CPU Taux d'utilisation CPU Température GPU Fréquence GPU Vitesse ventilateur GPU MARCHE ARRÊT

• Fonction : Activez/désactivez la fonction. Lorsque cette option est activée, vous pouvez sélectionner l'option(s) désirée(s) à acher à l'écran.

• Emplacement tableau de bord : Spéciez l'emplacement des informations du tableau de bord à acher sur l'écran.- 27 - Moniteur de jeu - Guide d’utilisation Une fois la conguration du tableau de bord terminée, les données du système sont transférées au SOC via le port USB et les valeurs des fonctions sélectionnées s'achent sur l'écran. Température CPUFréquence CPUVitesse ventilateur CPUTaux d'utilisation CPUTempérature GPUFréquence GPUVitesse ventilateur GPUTaux d'utilisation GPUDPI souris AORUS Remarque: Assurez-vous que le câble USB est correctement connecté au port USB en amont du moniteur et au port USB de votre ordinateur. Assistance en jeu Lorsque le menu Principal apparaît sur l'écran, déplacez le bouton Contrôle vers la droite ( ) pour ouvrir le menu Assistance en jeu. Sélectionner QuitterAssistance en jeuInformations jeuAlignement affichageViseurMinuterie de jeuCompteur de jeuRefresh RatePosition infoKVM ARRÊTCompterCompter à rebours- 28 - Moniteur de jeu - Guide d’utilisation

• Informations jeu: Congurez les paramètres relatifs au jeu FPS (First Person Shooting). √ Sélectionnez Minuterie de jeu pour sélectionner le mode compte à rebours. Pour désactiver cette fonction, sélectionnez sur ARRÊT. √ Sélectionnez Compteur de jeu ou Refresh Rate pour activer/ désactiver le compteur de jeux ou le réglage de la fréquence de rafraîchissement en temps réel. √ Sélectionnez Position info pour spécier l'emplacement des informations achées sur l'écran. 0 5 : 0 0

• Viseur : Sélectionnez le type de viseur désiré en fonction de votre jeu. Cela rend la visée beaucoup plus facile.

• Alignement achage : Lorsque la fonction est activée, elle ache des lignes d'alignement sur les quatre côtés de l'écran ; celles-ci permettent d'aligner parfaitement plusieurs moniteurs.- 29 - Moniteur de jeu - Guide d’utilisation Congurer les paramètres de l'appareil Lorsque le menu Principal apparaît sur l'écran, déplacez le bouton Contrôle vers le haut ( ) pour ouvrir le menu Réglages. Remarque: Utilisez le bouton Contrôle pour naviguer dans le menu et eectuer les réglages. Stabilisateur de viséeÉgaliseur de noirSuper résolutionMode d'affichageSurmultiplicationFreeSync Premium Avis résolution 1920X1080Égaliseur de noir10Stabilisateur viséeARRÊTSurmultiplicationBalanceRefresh Rate60 HZFreeSync PremiumMARCHE10JeuImageAffichageSystèmeLangueEnregistrer réglagesTout réinitialiserMode d’image Standard QuitterDéplacer/AjusterSaisir/Confirmer Guide des boutons Jeu Congurez les paramètres relatifs au jeu. Stabilisateur de viséeÉgaliseur de noirSuper résolutionMode d'affichageSurmultiplicationFreeSync PremiumAvis résolution1920X1080Égaliseur de noir Stabilisateur viséeARRÊTSurmultiplicationBalanceRefresh Rate60 HZFreeSync PremiumMARCHE

Jeu ImageAffichageSystèmeLangueEnregistrer réglagesTout réinitialiserMode d’image StandardQuitterDéplacer/AjusterSaisir/Confirmer Élément Description Stabilisateur visée Lorsque cette fonction est activée, elle réduit le lag des mouvements dans les jeux rapides. Remarque: Cette fonction n'est pas disponible dans les cas suivants : - Lorsque le réglage de fréquence est inférieur à 100Hz. - Lorsque la fonction FreeSync Premium est activée. Égaliseur de noir Ajustez la luminosité des parties noires.- 30 - Moniteur de jeu - Guide d’utilisation Élément Description Super résolution Améliore les images en basse résolution. Mode d'achage Sélectionnez le format de l'image à l'écran.

• Total : Ajuste la taille de l'image de la source d'entrée pour remplir l'écran entier. Idéal pour les images en format 16:9.

• Aspect : Ache l'image de la source d'entrée sans distorsion géométrique en remplissant l'écran autant que possible. Surmultiplication Améliore le temps de réponse de l'écran LCD. FreeSync Premium Lorsque cette fonction est activée, elle élimine le lag de l'écran et le déchirement de l’image pendant les jeux.- 31 - Moniteur de jeu - Guide d’utilisation Image Congurez les réglages des paramètres de l'image. Standard FPS RTS/RPG Film Lecture sRGB Personnalisé 1 Luminosité Contraste Vibrance Couleur Netteté Gamma Température couleur DCR

Mode d’image Standard LuminositéSDR

Gamma Gamma 3 Température couleur Normal Quitter Déplacer/Ajuster Saisir/Confirmer Jeu Image Affichage Système Langue Enregistrer réglages Tout réinitialiser Sélectionnez l’un des modes d'image prédénie.

• Standard : Pour éditer des documents ou naviguer sur des sites Web.

• FPS : Pour jouer à des jeux FPS (First Person Shooting).

• RTS/RPG : Pour jouer à des jeux RTS (Real-Time Strategy) ou RPG (Role-Playing Game).

• Film: Pour regarder des lms.

• Lecture : Pour visualiser des documents.

• sRGB : Pour visualiser des photos et des graphiques sur l'ordinateur.

• Personnalisé 1 : Réglages de mode d'image personnalisé.

• Personnalisé 2 : Réglages de mode d'image personnalisé.

• Personnalisé 3 : Réglages de mode d'image personnalisé. Vous pouvez ensuite congurer les paramètres d'image suivants. Élément Description Luminosité Ajustez la luminosité de l'image. Contraste Ajustez le contraste de l'image. Vibrance Couleur Ajustez l'intensité des couleurs plus faibles. Netteté Ajustez la nesse de l'image. Gamma Ajustez le niveau moyen de luminance.- 32 - Moniteur de jeu - Guide d’utilisation Élément Description Température couleur Sélectionnez la température des couleurs. Remarque: Sélectionnez Choix utilisateur pour personnaliser la température des couleurs en ajustant le niveau de rouge (R), vert (V) ou bleu (B) selon vos préférences. DCR Ajustez le niveau de noir dans l'image pour obtenir un contraste optimal. Démo Senseye Divisez l'écran en deux (2 fenêtres). L'image du mode sélectionné avec ses réglages par défaut apparaîtra dans la fenêtre gauche et l'image ajustée avec les nouveaux réglages apparaîtra dans la fenêtre droite. Réinitialiser l’image Réinitialise tous les paramètres de l'Image aux valeurs par défaut.- 33 - Moniteur de jeu - Guide d’utilisation Achage Congurez les paramètres relatifs à l'écran d'achage. QuitterDéplacer/AjusterSaisir/Confirmer Jeu ImageAffichageSystèmeLangueEnregistrer réglagesTout réinitialiserEntréeOverclockPlage PC RVB HDMISurbalayageMode d’image StandardHDMI 1HDMI 2DisplayPortLuminositéSDR Contraste Netteté GammaGamma 3Température couleurNormal Élément Description Entrée Pour choisir la source d'entrée. Overclock Permettez au moniteur d’appliquer une fréquence de rafraîchissement supérieure. Remarque: Lorsque l’overclocking est activé, le moniteur peut présenter un scintillement ou d’autres eets indésirables pouvant découler de la conguration totale du système et éventuellement des spécications de la dalle de l’écran. Il est possible de réduire ces eets en dénissant une fréquence de rafraîchissement inférieure. Plage PC RVB HDMI Sélectionnez un réglage RGB approprié ou laissez le moniteur le détecter automatiquement. Remarque: Cette option n'est disponible que pour les entrées HDMI. Surbalayage Lorsque cette fonction est activée, elle agrandit légèrement l'image de la source d'entrée pour cacher les bords extérieurs de l'image. Remarque: Cette option n'est disponible que pour les entrées HDMI.- 34 - Moniteur de jeu - Guide d’utilisation Système Congurez les paramètres relatifs au système. AudioRéglages OSDCommutateur rapideAutres réglagesVolume Muet

Mode d’image StandardLuminositéSDR Contraste Netteté GammaGamma 3Température couleurNormalQuitterDéplacer/AjusterSaisir/Confirmer Jeu ImageAffichageSystèmeLangueEnregistrer réglagesTout réinitialiser Élément Description Audio Congurez les réglages audio.

• Volume : Pour ajuster le niveau de volume.

• Muet: Activer/désactiver la fonction Muet Réglages OSD Congurez les paramètres relatifs au menu d'achage à l'écran (OSD).

• Durée d'achage : Dénissez la durée pendant laquelle le menu OSD reste aché sur l'écran.

• Transparence OSD : Ajustez la transparence du menu OSD.

• Verrou OSD : Lorsque cette fonction est activée, aucun réglage OSD n'est autorisé. Remarque: Pour désactiver la fonction de verrouillage OSD, appuyez sur le bouton Contrôle. Lorsque le message s'ache sur l'écran, sélectionnez Oui pour conrmer. Le bouton est verrouilléconfirmer pour déverrouiller OSDOuiNon- 35 - Moniteur de jeu - Guide d’utilisation Élément Description Commutateur rapide Choisissez la fonction des touches de raccourci. Options disponibles : Stabilisateur visée, Égaliseur de noir, Volume, Entrée, Contraste, Luminosité et Mode d'image. Le réglage par défaut des touches de raccourci est indiqué ci-dessous : D Haut ( ): Égaliseur de noir D Bas ( ): Mode d’image D Droite ( ): Entrée D Gauche ( ): Volume Remarque: Le moniteur utilise une dalle à faible lumière bleue, conformément à la solution matérielle à faible lumière bleue TÜV Rheinland en mode réinitialisation aux valeurs d’usine/paramètres par défaut (Luminosité : 45 %, Contraste: 50%, CCT: Normal, mode prédéni : Standard). Autres réglages

• Information de résolution : Lorsque cette fonction est activée, le message de résolution recommandée s'ache sur l'écran lorsque le moniteur passe à une autre source d'entrée.

• Interrupteur d'entrée audio : Lorsque cette fonction est activée, elle sélectionne automatiquement une source d'entrée disponible.

• Mise hors tension auto : Lorsque cette fonction est activée, le moniteur s'éteint automatiquement après un certain temps.

• Version DisplayPort : Réglez la version de DisplayPort sur 1.1 ou 1.2. Remarque: Congurez cette option en fonction de la version de DisplayPort prise en charge par votre carte graphique.- 36 - Moniteur de jeu - Guide d’utilisation Langue Sélectionnez une langue disponible pour le menu OSD. English

Mode d’image Standard LuminositéSDR

Gamma Gamma 3 Température couleur Normal Quitter Déplacer/Ajuster Saisir/Confirmer Jeu Image Affichage Système Langue Enregistrer réglages Tout réinitialiser Enregistrer les réglages Dénissez les congurations OSD personnalisées pour Réglage 1, Réglage 2 ou Réglage 3. Réglage 1 Réglage 2 Réglage 3 Enregistrer Charger Mode d’image Standard LuminositéSDR

Gamma Gamma 3 Température couleur Normal Jeu Image Affichage Système Langue Enregistrer réglages Tout réinitialiser Quitter Déplacer/Ajuster Saisir/Confirmer Élément Description Enregistrer Enregistre les réglages personnalisés. Charger Charge les paramètres enregistrés.- 37 - Moniteur de jeu - Guide d’utilisation Tout réinitialiser Restaure les paramètres par défaut du moniteur. Mode d’image Standard LuminositéSDR

Gamma Gamma 3 Température couleur Normal Quitter Déplacer/Ajuster Saisir/Confirmer Jeu Image Affichage Système Langue Enregistrer réglages Tout réinitialiser- 38 - Moniteur de jeu - Guide d’utilisation APPENDICES Spécications Élément Spécications Taille de la dalle 24 pouces Rapport d'aspect 16:9 Résolution 1920 x 1080 Taux de rafraîchissement 165Hz Durée de vie LED 30000heures Taille de pixel 0,2745 (H) x 0,2745 (V) Luminosité 300cd/m² (typ.) Rapport de contraste 1000:1 (typ.) Rapport de contraste dynamique 12M:1 (typ.) Profondeur des couleurs 16,7 M Zone d'achage active 527,04 (H) x 296,46 (V) Angle de vue 178°(H) /178°(V) Fréquence 48 ~ 165Hz Prises d'entrée/sortie • 2x HDMI 2.0

• 2x USB 3.0 (aval) avec capacité de charge BC 1.2 5V/1,5A Alimentation 100~240V CA à 50/60Hz Consommation électrique • Activé : 48W (max.)

• Désactivé: < 0,3W Dimensions (L x H x P) 541 x 519,3 x 136,75 mm (avec base) Poids • 5,3 ± 0,5kg (avec support)

• 3,6 ± 0,5kg (sans support) Plage de température (fonctionnement) 0°C à 40°C Remarque: Caractéristiques sujettes à modications sans préavis.- 39 - Moniteur de jeu - Guide d’utilisation Fréquences supportées Liste des synchronisations HDMI DisplayPort 640x480@60Hz V V 640x480@75Hz V V 720x480@60Hz V V 800x600@60Hz V V 800x600@75Hz V V 1024x768@60Hz V V 1024x768@75Hz V V 1280x720@60Hz V V 1280x720@120Hz V V 1920x1080@60Hz V V 1920x1080@120Hz V V 1920x1080@144Hz V V 1920x1080@165Hz V V- 40 - Moniteur de jeu - Guide d’utilisation Guide de dépannage Problème Solution(s) possible(s) Pas de courant • Assurez-vous que le câble d'alimentation est correctement connecté à la source d'alimentation et au moniteur.

• Vériez le câble et la che pour vous assurer qu'ils ne sont pas endommagés.

• Assurez-vous que le moniteur est allumé. Aucune image ne s'ache sur l'écran

• Assurez-vous que le moniteur et l'ordinateur sont correctement branchés et que les deux appareils sont allumés.

• Assurez-vous d'avoir sélectionné la bonne source d'entrée. Référez-vous à page 23 ou

• Modiez les réglages de la Luminosité et du Contraste. Référez-vous à la section page 31 L'image ne remplit pas tout l'écran

• Essayez diérents réglages du Mode d'achage (rapport d'aspect). Référez-vous à page 30. Les couleurs sont déformées

• Assurez-vous que le câble du signal d'entrée est correctement branché.

• Congurez les réglages des paramètres de l'image. Référez-vous à la section «Image». Aucun son ou volume très faible

• Assurez-vous que le câble du casque est correctement branché.

• Pour ajuster le niveau de volume. Référez-vous à page 25 ou 34.

• Ajustez les paramètres de son de votre ordinateur. Remarque: Si le problème persiste, veuillez contacter notre service clientèle pour de l'aide.- 41 - Moniteur de jeu - Guide d’utilisation Entretien de base Lorsque l'écran est sale, procédez comme suit pour le nettoyer :

• Essuyez l'écran avec un chion doux et non pelucheux pour enlever toute la poussière.

• Vaporisez ou appliquez du liquide de nettoyage sur un chion doux. Essuyez ensuite doucement l'écran avec le chion humide. Remarque:

• Veillez à ce que le chion soit légèrement humide, mais pas trop mouillé.

• Lors de l'essuyage, évitez de presser excessivement sur l'écran.

• Les nettoyants acides ou abrasifs peuvent endommager l'écran. Remarques sur le chargement USB Les appareils suivants ne sont pas compatibles avec BC 1.2 du mode CDP. Lorsque le concentrateur est connecté à un PC, ces appareils ne peuvent pas être chargés avec le câble USB. Vendeur Appareil PID/VID Apple IPad PID_129A/VID_05AC Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8 Samsung GALAXY TabPro PID_6860/VID_04E8 Informations sur les services de GIGABYTE Pour plus d'informations sur nos services, veuillez consulter le site ociel de GIGABYTE : https://www.gigabyte.com/
