A40II - Ordinateur portable ECS - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Processeur	Intel Core i5 de 10e génération
Mémoire RAM	8 Go DDR4
Stockage	256 Go SSD
Taille de l'écran	15,6 pouces Full HD (1920 x 1080)
Carte graphique	Intel UHD Graphics
Système d'exploitation	Windows 10 Home
Connectivité	Wi-Fi 802.11ac, Bluetooth 5.0
Ports	2 x USB 3.0, 1 x USB-C, HDMI, prise audio 3,5 mm
Poids	1,8 kg
Autonomie de la batterie	Jusqu'à 8 heures
Maintenance	Accès facile aux composants pour mise à niveau de la RAM et du stockage
Sécurité	Lecteur d'empreintes digitales intégré
Garantie	1 an

FOIRE AUX QUESTIONS - A40II ECS

Comment réinitialiser mon ECS A40II aux paramètres d'usine ?

Pour réinitialiser votre ECS A40II aux paramètres d'usine, allez dans 'Paramètres', puis 'Système', et sélectionnez 'Réinitialiser ce PC'. Suivez les instructions à l'écran pour effectuer la réinitialisation.

Que faire si mon ECS A40II ne démarre pas ?

Vérifiez que l'ordinateur portable est correctement chargé. Si la batterie est faible, branchez le chargeur. Si l'appareil ne s'allume toujours pas, maintenez le bouton d'alimentation enfoncé pendant 10 secondes pour forcer un redémarrage.

Comment améliorer la performance de mon ECS A40II ?

Pour améliorer la performance, essayez de désinstaller les programmes inutiles, de réduire le nombre d'applications au démarrage, et d'effectuer une mise à jour de votre système d'exploitation et de vos pilotes.

Mon ECS A40II surchauffe, que faire ?

Assurez-vous que les ventilations ne sont pas obstruées. Vous pouvez également utiliser un support de refroidissement. Si le problème persiste, envisagez de nettoyer les ventilateurs internes ou de contacter le support technique.

Comment connecter mon ECS A40II à un réseau Wi-Fi ?

Cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau, entrez le mot de passe et cliquez sur 'Se connecter'.

Mon écran est noir, que faire ?

Essayez de vérifier la luminosité de l'écran et assurez-vous que l'ordinateur est sous tension. Si l'écran reste noir, essayez de le connecter à un moniteur externe pour déterminer si le problème vient de l'écran ou de l'ordinateur.

Comment mettre à jour les pilotes de mon ECS A40II ?

Allez sur le site Web officiel d'ECS, recherchez votre modèle A40II, et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Que faire si le clavier de mon ECS A40II ne fonctionne pas ?

Vérifiez si le clavier est désactivé dans les paramètres d'accessibilité. Essayez également de redémarrer l'ordinateur. Si le problème persiste, envisagez d'utiliser un clavier externe pour tester si le problème vient du matériel.

Comment prendre une capture d'écran sur mon ECS A40II ?

Pour prendre une capture d'écran, appuyez sur la touche 'Impr écran' ou utilisez l'outil de capture d'écran intégré. Pour une capture de la fenêtre active, appuyez sur 'Alt + Impr écran'.

MODE D'EMPLOI A40II ECS

Réglementation FCC sur les interférences radio

REMARQUE....

Ce matériel a ete teste et

déclaré conforme avec les limites d'un apparéil numérique de classe B, conformément à la partie 15 du règlement FCC. Ces limites sont destinées à apporter une protection raisonnable contre les interférences nuisibles dans une installation résidente. Ce matériel génére, utilise et peut rayonner de l'énergie radiofrequence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut perturber les transmissions radio. Néanmoins, il n'est pas garantie que des interférences ne puissant se produit pour une installation spécifique. Si ce matériel avait provoquer des interférences inacceptables lors de la réception radio ou télévision, ce qui peut-être confirmé en éteignant puis en remettant l'équipement sous tension, l'utilisateur est invite à essayer de.Remédier au problème ennantant les mesures suivantes :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre le matériel et le recepteur.
Brancher le matériel sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
Consulter le revendeur ou demander l'assistance d'un technicien radio/TV.

Avis :

Tout changement ou toute modification non expressément approuvés par le fabricant peut annuler le droit de l'utilisateur d'utiliser ce matériel. Des cables blindés doivent être utilisés pour connecter les unités et un cordon d'alimentation secteur non blindo pour l'alimentation secteur, afin d'être en conformité avec les limites d'émission.

Ce matériel doit être utilisé avec une alimentation électrique :

65W

Ce matériel ne possède pas d'alimentation interne.

Avis DOC canadien relatif au matériel informatique de classe B

Cet apparéil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Table des matieres

Avant de demarrer 2

Utilisation de ce manuel 2
Précautions à observer lors de l'utilisation de votre ordinateur......8

Introduction 11

Bienvenue parmi les possesseurs de Notebook PC 11
Familiariscz-vous avec notre ordinatcur. 11
Façade. 12
Vuc de gauche 13
Vue de droite 14
Vue de derriere 15
Vue de dessous 16

Mise en route 18

Connexion de l'alimentation 18
Mise en marche de votre ordinaire portable 19
Utilisation avec la batterie 19

Utilisation de l'ordinateur portable 23

Réglages de l'écran d'affichage LCD 23
Presentsion du clvier 24
Le TouchPad 25
Connexion d'un dispositif externe de pointage 25
Le lecteur de DVD Dual/SuperMulti. 25
Modes d'économie d'énergie 27
Utiliser Windows 30

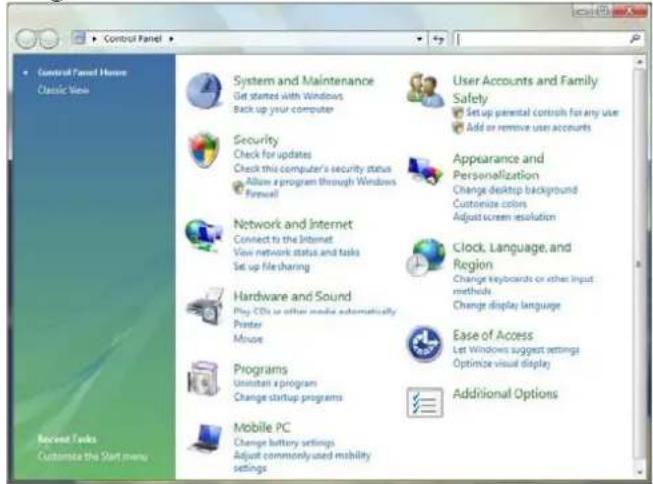

Panneau de Configuration. 33

Fonctions principales 35

Audio 35
Connexion d'unités périhériques 36

Connexion à l'Internet 38

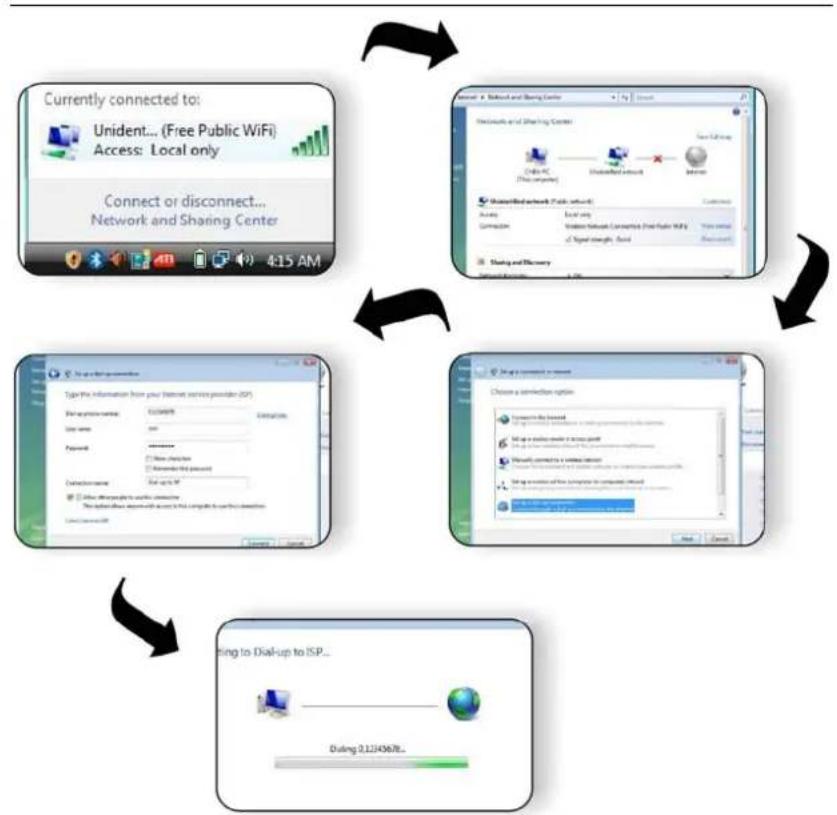

Connexion par modem. 38
Connexion reseau filaire 39
Connexion reseau sans fil 40

Configuration du BIOS 42

Introduction 42
Navigation dans le menu de configuration du BIOS 42
Accès au programme dc configuration du BIOS 42
La barre de légendes 43
Lancement des sous-menus 43
Aide generale 44

Enregistrer les changements et quitter le programme de configuration
duBIOS 44
Le menu principal "Info". 44
Le menu principal "Main" 45
Le menu avancé "Advanced" 46
Le menu sécurité "Security" 47
Le menu Power Setup. 47

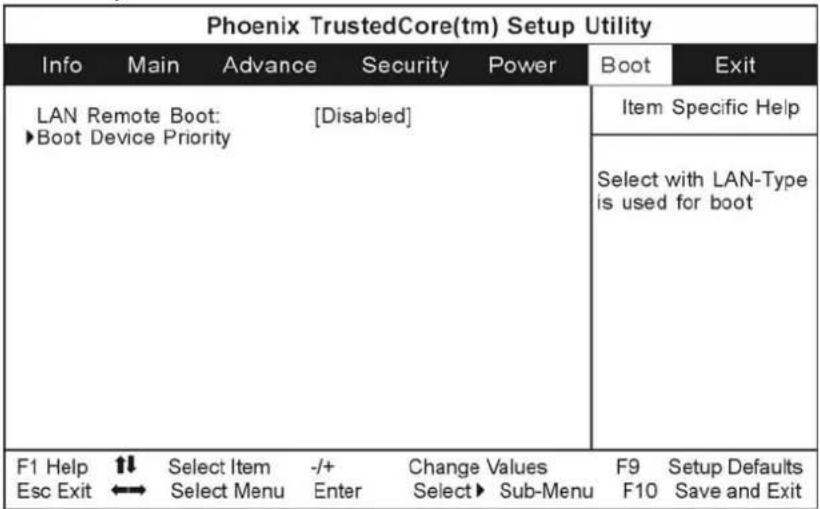

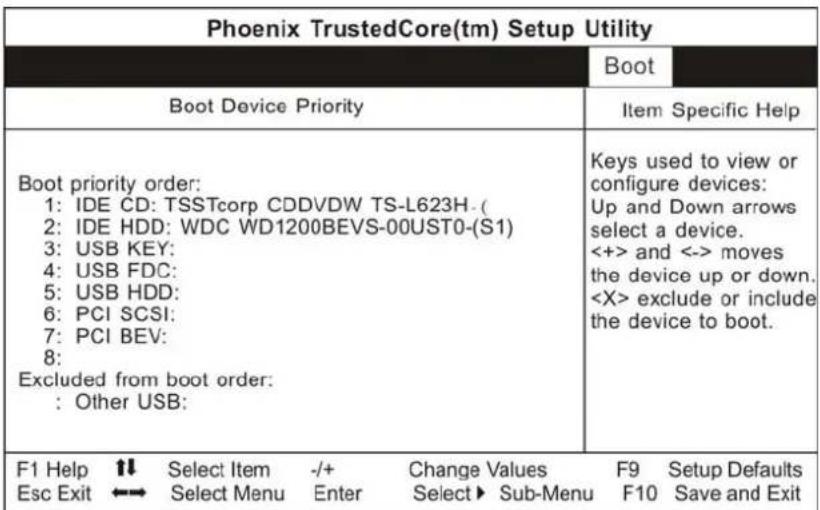

Le menu démarrage "Boot" 48
Le menu quitter"Exit". 49

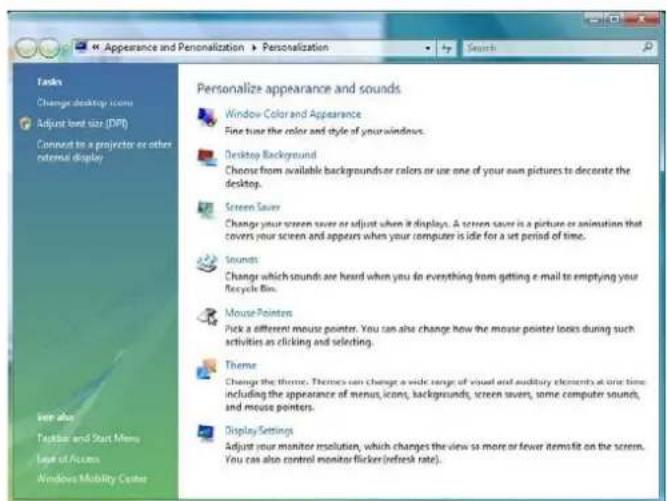

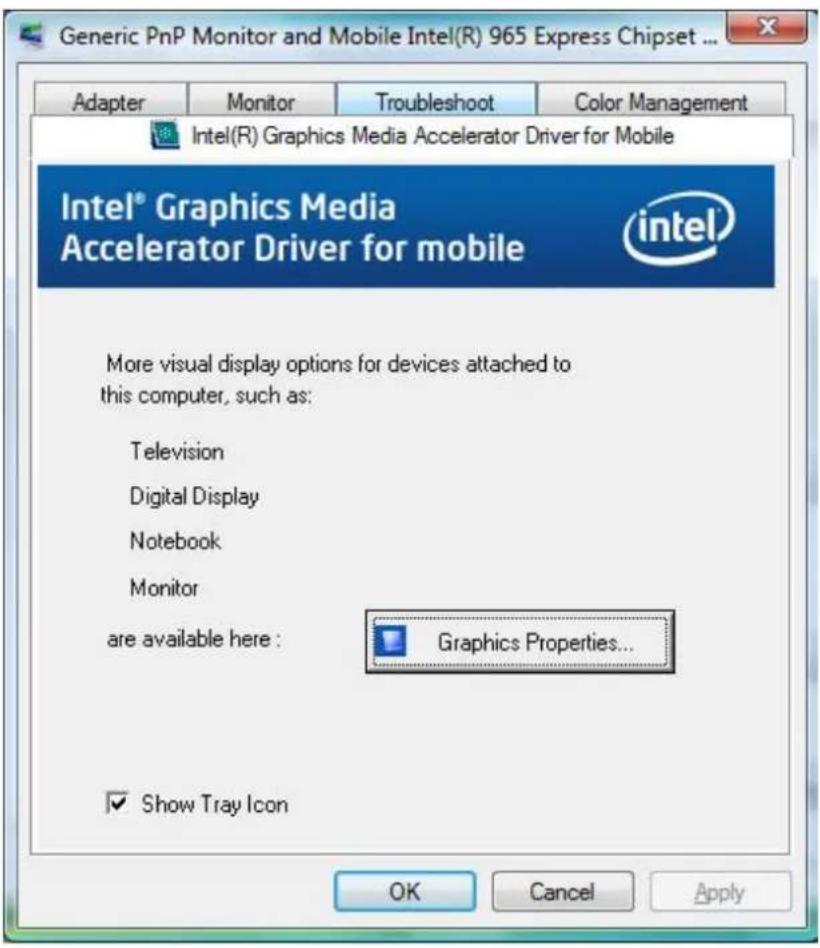

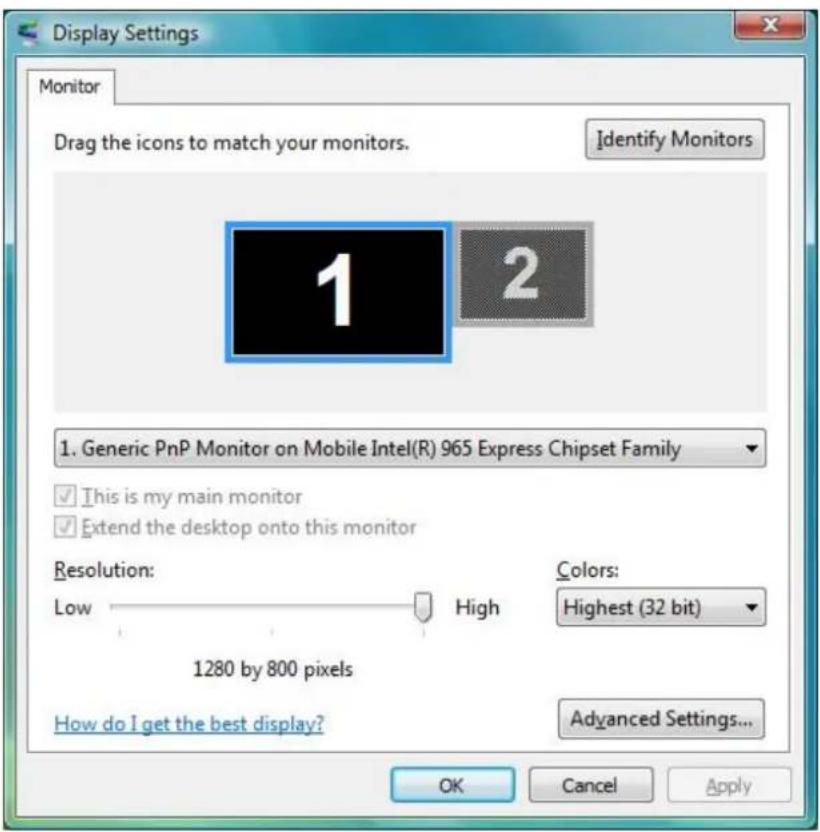

Utilitaires VGA 51

Dépannage 57

Problèmes audio 58
Problèmes de disque dur. 59
Problèmes de lecteur optique 60
Problèmes d'affichage 61
Problèmes de clavier et de souris 61
Problème de batterie CMOS 62
Problèmes de mémoire 62
Problèmes de carte PC / PCMCIA. 62
Problèmes de performance 63
Problèmes d'USB 2.0 64

Spécifications 66

Chapitre

1

Avant de démarrer

UTILISATION DE CE MANUEL

Ce manuel a ete redigede ain de youaider autiliser voire ordinateur de maniere optimale.

Si vous étés un utiliseur experimenté d'ordinateurs et/ou des systèmes d'exploitation Microsoft Windows, le Guide de démarrage rapidoic fourni avec les accessoires vous permettra d'effectuer facilement la mise en route de votre système.
Si vous est un utiliseur moins experimenté, il est conseilé de dire attentivement le present manuel avant d'utiliser votre système.

Que vous soyez un utiliser expérimé ou non, n'oubliez pas de consulter le chapitre Dépannage si vous rencontres des problèmes avec votre ordinateur.

Mesures de sécurité

Cette section a pour but de vous aider à identifier des conditions potentiellement dangereuses d'utilisation de ce matériel. Les dispositifs de sécurité nécessaires ont ete installes sur l'ordinateur pour vous proteger contre d'eventuelles blessures. Cependant, vous nevez utilisez votre propre discernement pour identifier les dangers possibles:

1. Vcuilce lirc ccs instructions attentivement.
2. Veuillez conserver le present guide d'utilisation pour reference ultéricure.
3. Veuillez débrancher ce matériel de l'alimentation secteur avant nettoyage. N'utilisz pas de détermgent liquide ou vaporisé pour le nettoyage. Utilisez un tissu humidifié.
4. En ce qui concerne le matériel connecté, veillez à ce que la prise d'alimentation soit située à proximite du matériel et facilement accessible.
5. Veuillez conserve rce materiel à l'abri de I'huidite.
6. Installez ce matériel sur une surface stable. Une chute peut provoquer des blessures.

7. Verificez que vous utilisez une tension d'alimentation correcte avant de brancher l'adaptateur secteur.

8. Placez le cordon d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez aucun object sur le cordon d'alimentation.

9. Tous les avis et avertissements concernant ce matériel doivent être respectés.

10. Si le matériel n'est pas utilisé pendant une longue période, débranche-à-de l'alimentation secteur afin d'éviter qu'il puisse être endommagé par d'eventuelles surtensions.

11. Ne jamais verser de liquide dans les ouvertures, cela pourrait provoquer un incendie ou un choc électrique.

12. N'ouvrez jamais le boitier. Pour des raisons de sécurité, le matériel ne doit être ouvert que par un technicien spécialisé.

13. Si l'une des situations suivantes est rencontres, faites vérifier le matériel par un technicien de maintenance :

a. Le cordon d'alimentation est endommagé.

b. Du liquide a pénétré dans l'appareil.

c. Le matériel a ete exposé à l'humidité.

d. Le matériel ne fonctionne pas correctement, ou vous ne pouvez pas le faire fonctionner comme indiquedans le guide d'utilisation.

e. Le matériel est tombé et il est abimé.

f. Le matériel presente des signes évidents de rupture.

1. No laissez pas ce matériel dans un environnement non contrôle. Des températures de plus de 60^ Celsius (140^) peuvent endommager le matériel.

2. Le système peut être utilisé dans une température ambiente maximale de 35^ .

3. Le niveau sonore au niveau de l'utilisateur, selon les termes de la norme IEC 704-1: 1982 est inférieur ou égal à 70 dB(A).

4. Conditions nécessaires pour le cordon d'alimentation
   Le cordon d'alimentation utilisé avec l'adaptateur secteur doit respecter les conditions fixées pour le pays dans lequel vous utilisiez l'adaptateur secteur, qu'il s'agisse d'un courant alternatively 100-120 volts ou 200-240 volts. Vous trouverez ci-dessous les informations concernant les exigences appliquées au jeu de cordon d'alimentation.

Le jeu de cordon doit être homologué pour le pays dans lequel il est utilisé.
Le coupleur du matériel doit etreCompatible avec une prise de type CEE22/EN6032/IEC 320.

A. Pour les États-Unis et le Canada :

Le jeu de cordon doit être numérique dans la liste UL et certificé CSA.
Les caractéristiques minimales pour le cordon flexible sont No. 18 AWG.

B. Pour le Japon :

Tous les éléments du jeu de cordon doivent composer le signe "T" ainsi que le nombre d'enregistrement selon la loi japonaise Dentori.
Les caractéristiques minimales pour le cordon flexible sont des conducteurs de type 0.75mm^2

C. Pour les autres pays :

Les raccords du jeu de cordon doivent porter la marque de l'agence responsable de l'évaluation dans un pays déterminé.
Le cordon flexible doit etre de type HAR (harmonise) H03VV-F.
Le jeu de cordon doit avoir une capacité d'au moins 2,5 et accepter une tension de 125 ou 250 volts.

ATTENTION: Le modele A40II1 (x0~9) est concu pour etre utilisé uniquement avec le modele d'adaptateur CA suivant Fabricant: Li Shin International Enterprise Corp.
Modèle: 0335C2065 1A225R

Fabricant : Delta

Modèle : ADP-65HB 1A225R LF

1. Lors de l'utilisation de votre matériel téléphonique, des mesures de précaution élémentaires doivent être respectées afin de minimiser les risques de feu, de chocolélectrique et de blessure. Ces mesures sont ennumérées ci-dessous:

N'utilisz pas cc matérial a proximite de l'eau, comme par exemple pres d'une baignoire, d'un lavabo, d'un bac à laver, dans un sous-sol humide ou pres d'une piscine.
Évitez d'utiliser le téléphone (autre qu'un téléphone portable) pendant un orage. Il peut exister un risque de chocolélectrique.
N'utilissez pas le téléphone pour signaler une fuite de gaz à proximé de la fuite.

Utilisez uniquement le cordon d'alimentation indiquedans ce guide.

1. N'utilisez pas l'adaptateur secteur à proximite d'une etendue d'eau ou d'autre liquide. Ne versez pas de liquide dans l'adaptateur secteur.

2. Avertissement relatif aux produits Laser de classe I : Des radiations invisibles sont émises par le Laser. Evitez de vous exposer à ces radiations lorsque le tiroir est ouvert.

3. Risque d'explosion si la batterie est remplaee d'une maniere incorre cate. Remplacez uniquement avec une batterie de meme type ou de type equivalent recommandec par lc constructeur. Debarrassez-vous des batteries usagees en accord avec les instructions du constructeur. Ne jamais retirer le bloc de batteries lorsque I'alimentation est en marche car cela risque de provoquer une perte de données liee a la perte d'alimentation.

N'essayez pas de démonter le boitier contenant le laser. Le rayon laser utilisé dans ce produit est dangereux pour les yeux. L'utilisation d'instruments optiques, tels que des loupes, avec ce produit augmente les dangers potentiels pour vos yeux. Pour votre sécurité, faites réparer cet équipement uniquement par un réparateur/agréé.

1. En cas d'urgence, l'utilisateur arrête le système en débranchant la prise d'alimentation.

AVERTISSEMENT....

Cette partie est

Lorsque vous Voyez ce symbole, faites attention car ce point peut être très chaud.

Votre ordinateur portable peut facilement supporter des temperatures extrêmes, mais il est sensible aux brusques variations de température, rencontres par exemple en passant d'un extérieur froid à un bureau chauffé. Les variations rapides de température peuvent cause un phénomène de condensation à l'intérieur du boîtier, pouvant endommager les composants électroniques qui s'y trouvent.

Si vous receivez votre ordinaire alors que la température extérieure est chaude ou froide, ne le mettez pas en marche pas immédiatement, mais laissez-le s'adapter progressivement à la température de la piece pendant au moins trois ou quatre heures.

AVERTISSEMENT...

Si vous

réceptionnez votre ordinateur alors que la températe extérieure est froide, ne branchez pas votre ordinateur tant qu'il ne s'est pas adapté à la températe de la piece.

CHALEUR, FROID, HUMIDITE ET EBLOUISSEMENT

Installer votre ordinateur dans un lieu adaptable qui ne soit ni trop chaud ou trop froid et ni trop nombre ou trop lumineux. Les reflets et l'éblouissement peuvent rendre la lecture à l'écran difficile et fatigante.

Laisser un espace suffisant autour de votre ordinateur afin que la circulation d'air puisse s'effectuer correctement ; vous évitez ainsi d'endommager par surchauffe les éléments de votre système.
N'obstruez pas les orifices de ventilation.
N'exposez pas votre ordinateur directement) la lumière du soleil.

ENVIRONMENT DE TRAVAIL ADAPTE

Votre ordinateur fonctionnera parfaitement dans un environnement de travail normal, toute fois les composants de votre système ne sont pas conçus pour supporter des conditions de température et d'humidité extrêmes.

Cerçains facteurs auxquels vous n'ètes pas sensibles vous-même peuvent accpendant endommager votre ordinateur, comme par exemple: l'électricité statique, la poussière, la vapeur ou l'huile. Si vous souhaïtz utiliser votre ordinateur à l'extérieur, installez-le dans un endroit propre et dans un environnement comfortable.

Le module de batterie au Lithium fourni vous permet d'utiliser votre ordinateur de manière autonome. Avant la première utilisation de votre ordinateur avec l'alimentation par batterie, retirez la batterie de son emballage, installez-la dans l'ordinateur et rechargez-la complètement.

Chapitre

2

Introduction

BIENVENUE PARMI LES POSSESSeurs DE NOTEBOOK PC

Félicitation pour l'achat de votre Notebook PC. Notre Notebook compte les dernières innovations en matière de technologie d'ordinateur portable. La conception modulaire du Notebook offre une extensibilité maximum sans compromètement l'aspect portable.

FAMILIARISEZ-VOUS AVEC VOTRE ORDINATEUR

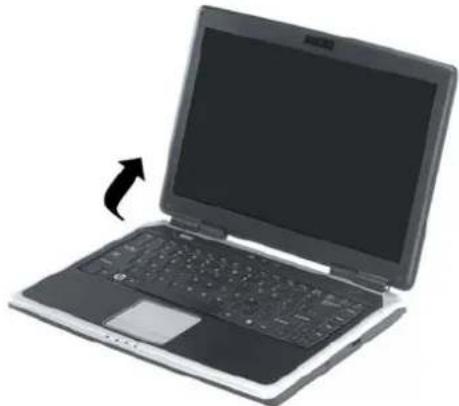

OUVERTURE DU PANNEAU LCD

AVERTISSEMENT....

Pour éviter

d'endommager le panneau d'affichage :

1. Ne fermez pas violemment I'affichage.
2. Ne placez�除 un object sur I'affichage quand il est ouvert ou fermé.
3. Assurez-vous que le système est eteint ou en mode veille avant de fermer le panneau d'affichage.

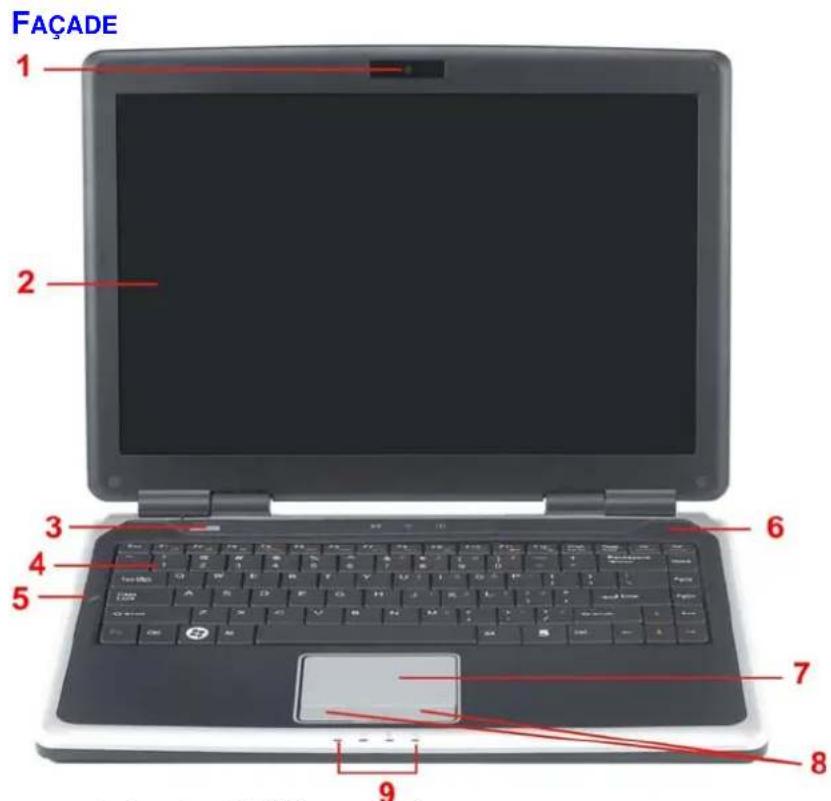

L'écran LCD étant ouvert, vous allez découvert plusieurs caractéristiques importantes pour faire fonctionner votre Notebook.

1. Camera CCD (en option)

2. Ecran LCD

3. Bouton Marche/Veille

Appuyez momentanément pour allumer le système.
Appuyez et maintenez enfoncé pendant au moins 4 secondes pour étcindre le système.
Appuyez à nouveau sur le bouton marche / suspension pour sortir du mode suspension.
La lumière verte persistante indique que l' apparciel est allumé

1. Clavier
2. Microphone intégré
3. Haut-parleur
4. Boutons du pavé tactile
5. Pavé tactile

Symbole LED graphique	Description
	Une lumière verte indique que le système est en MARCHE. Une lumière verte clignotante indique que l'ordinateur portable est en voille.
	Une lumière verte indique que WLAN est activé.
	Une lumière orange clignotante indique que la batterie est en train d'être chargec.
	Une lumière rouge clignotante indique que le niveau de la batterie est faible lorsque le système est en MARCHE.
	Une lumière verte clignotante indique que la batterie est pleine.
	Une lumière vert indique que le disque dur et/ou le disque optique est actuellément utilisé.

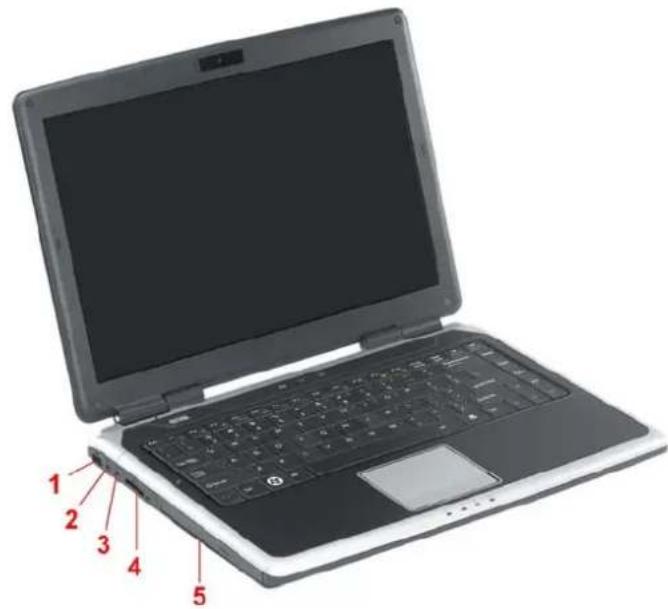

VUE DE GAUCHE

1. Port USB 2.0
2. Prise casque stéreo
3. Prise Microphone/entree LIGNE
4. Lecteur de cartes 4-en-1 (cartes SD/MMC/MS/MS Pro)
5. Lecteur de disque optique, bouton d'éjection du disque et touche d'éjection manuelle.

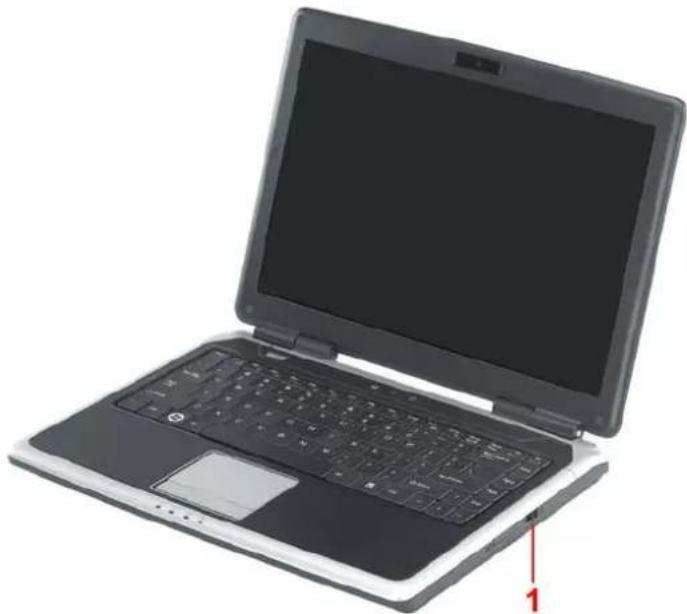

VUE DE DROITE

1. Port de modem

REMARQUE.... Debranchez toujours toutes les lignes téléphoniques de la prise murale avant de réparer ou de démonter cet équipement. Pour diminuer le risque d'incendie utiliser uniquement des cordons de ligne de télécommunication No. 26 AWG ou supérieur.

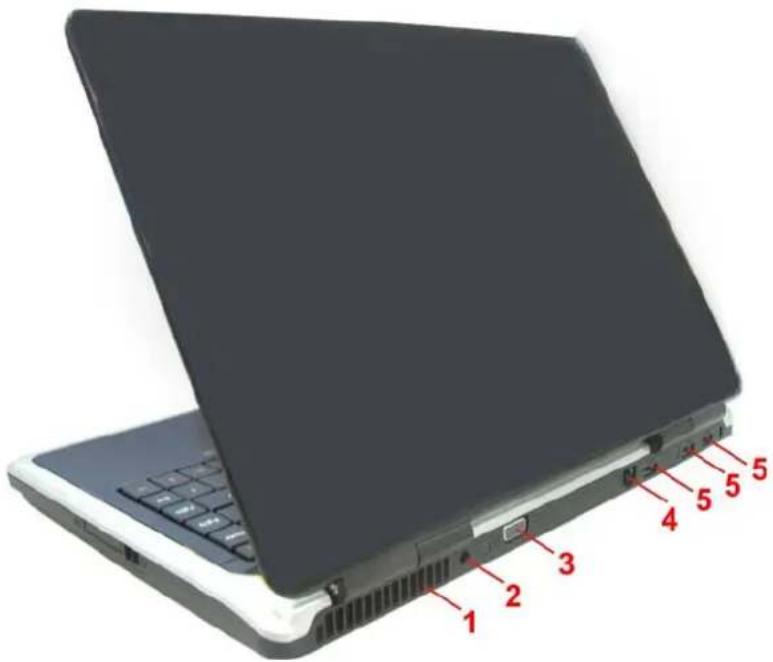

VUE DE DERRIERE

1. Fentes de ventilation
2. Prise
3. Port CRT
4. Port Ethernet/LAN

REMARQUE.... Quand vous utilisez un LAN, veuiliez utiliser un cable blindo EMI pour réduire les interférences lors de la transmission.

1. Port USB 2.0

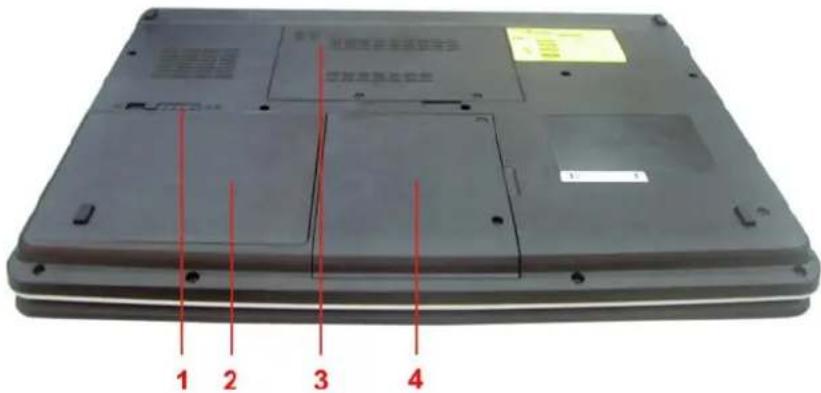

VUE DE DESSOUS

1. Loquet de dégagement de la batterie
2. Compartment des piles
3. Compartiment d'extension pour la mémoire
4. Disque dur

Chapitre

3

Mise en route

CONNEXION DE L'ALIMENTATION

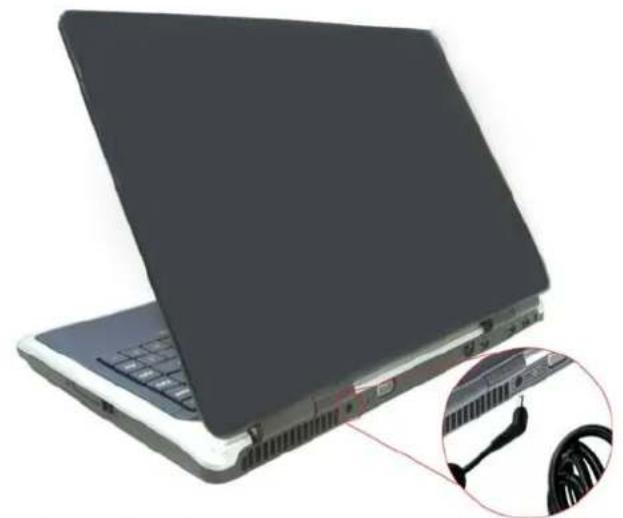

CONNEXION DE L'ADAPTATEUR SECTEUR

Un adaptateur secteur universal fourni avec votre ordinateur permet de l'alimenter en courant contin et de recharger la battric. La tension d'entrée de l'adaptateur peut se situer entre 100 et 240 volts, couvrant ainsi les tensions de courant secteur classiques utilisées dans la plupart des pays. Le cordon d'alimentation de l'adaptateur secteur nécessite l'utilisation d'une prise secteur à trois trous reliée à la terre. Pour connecter l'ordinateur à une alimentation externe :

AVERTISSEMENT....

N'utilisz pas de

cordon de raccordement de qualite inférieure, car cela pourait provoquer des dommages a touvre ordinateur. L'ordinateur est livre avec son propre adaptateur secteur. N'utilise pas un adaptateur secteur different pour alimenter vous ordinateur.

Lorsque cela est possible, laissez l'adaptateur secteur branché à l'ordinateur portable, afin de recharger la batterie.

AVERTISSEMENT.... Ne jamais arrêté ou réinitialiser votre ordinateur lorsque l'unité de HDD dur ou de CD-ROM est utilisé et lorsque l'icone d'etat de ces unités est allumée; cela pourrait provoquer la perte ou la destruction de vos données. Attendez toujours au moins 5 secondes après avoir arrêté votre ordinateur avant de le redémarrer; L'arrêt et la mise en route trop rapprochés de l'ordinateur peut endommager les circuits electriques de celui-ci.

MISE EN MARCHE DE VOTRE ORDINATEUR PORTABLE

Mettez votre ordinaire portable en marche en appuyant sur le bouton Marche. Pour cela maintenez le bouton pendant une à deux secondes, puis relachtez-le. L'autotest de demarrage (POST) s'execute alors.

Lorsque l'autotest de démarrage est acheve, l'ordinateur exécuté le programme de démarrage en copiant des fichiers du disque dur vers la mémoire. Si vous système d'exploitation (tel que Windows XP.... etc.) est installé, il doit démarrer automatiquement.

Pour arrêter votre ordinaire portable, enregistrez d'abord vos travaux en cours et fermez toutes les applications, puis Sélectionnez "Arrêter l'ordinaire". Une boîte de dialogue s'affiche,clinque sur le bouton "Arrêter"afin d'arrêter votre ordinaire.

REMARQUE.... Si vous ordinateur est bloqué et que vous ne pouvez pas l'arrêter en suivant la procédure ci-dessus, appuyez sur le bouton de mise en marche pendant 4 à 6 secondes afin de forcer l'arrêt.

UTILISATION AVEC LA BATTERIE

Viete ordinateur est fourni avec un module de batterie rechargeable qui vous permet d'utiliser l'ordinateur sans le connecter à une alimentation externe. Lorsque la batterie est complètement chargée, vous pouvez utiliser l'ordinateur pendant environ 2 heures dans les conditions suivantes:

La batterie est initialement complètement chargée
Aucunperiphérique n'estinstallé.
Les unités de disquette et de CD-ROM ne fonctionnent pas plus que 10% du temps d'utilisation.

REMARQUE....

Utilisez uniquement des

batteries homologuées par un distributeur/agree. Toutes les batteries ne sont pas identiques et ne doivent pas etre considérées comme tel. L'utilisation d'une batterie non homologuée peut provoquer des dommages importantes à l'ordinateur, ainsi qu'a vous-même en raison d'émissions toxiques.

AVERTISSEMENT....

II y a danger

d'explosion si la batterie n'est pas remplaquee correctement. Remplacez-la uniquement par un type de pile équivalent recommendé par le fabricant. Eliminez les batteries usagées conformément aux instructions du fabricant ou conformément aux lois en vigueur.

Lorsque vous déballez votre ordinaire, le module de batterie est normalément deja installé dans celui-ci. Dans le cas contraire, veuillez suivre les indications ci-dessous:

Pour retirer le module de batterie :

CHARGE DE LA BATTERIE

Le module de batterie installé se recharge à chaque fois que l'ordinaireur est connecté à un adaptateur secteur branché à une prise secteur alimentée.

Il est conseilé de décharger complètement la batterie de temps à autre afin de maintainir ses performances au maximum.

Chapitre

4

Utilisation de l'ordinateur portable

REGLAGES DE L'ECRAN D'AFFICHAGE LCD

Les paramètres d'affichage de l'écran LCD peuvent être ajustés au moyen des raccourcis clavier suivants.

Action	Système de contrôle
Fn + F4	Change le mode d'affichage : LCD seulement, CRT seulement et LCD&CRT.
Fn + F7	Augmente le niveau de luminosité.
Fn + F8	Diminue le niveau de luminosité.

ENTRETIEN DE L'ECRAN LCD

Les écrons LCD sont des dispositifs délicats qui nécessit une manipulation attentive. Veuillez observer les précautions suivantes :

Lorsque vous n'utilise pas votre ordinateur, laissez l'écran LCD fermé de manière à le protégger de la poussière.
Si vous avez besoin de nettoyer votre écran LCD, utilisez un tissu moelleux et essuyez doucement la surface de l'écran.
Ne placez pas vos doigts ou un objet pointu directement sur la surface et ne vaporisez jamais de produit nettoyant sur celle-ci.
N'appuyez pas sur la surface de l'écran et nc déposze pas d'objects sur le couvercle lorsqu'il est fermé. Cela pourrait rompre ou endommager l'écran LCD.

AFFICHAGE EXTERNE CRT

Voupsousvezbrancherunmoniteurexternenoumoyenducconnecteur CRTa15broches.Trois configurationsontpossibles：

LCDquiemment
Moniteur CRT uniquely
Affichage simultané sur l'écran LCD et le moniteur CRT

Vous pouvez passer de l'une à l'autre de ces configurations au moyen du raccourei clavier [Fn] + [F4] . Pour Obtir des informations au sujet du branchement d'un moniteur externe, veuillez consulter le Chapitre 4.

PRESENTATION DU CLAVIER

Le clavier de votre ordinateur portable utilise une presentation classique AZERTY avec l'ajout de touches de fonction spéciales et d'un pavé numérique intégré facilitant la saisie importante de nombres. Notre clavier est compatible avec Windows 98 et possède les deux touches spécifique à Windows. Grâce à ces touches "Windows 98", vous pouvez acceder à la plupart des fonctionnalités de Windows 98 gagner du temps dans leur utilisation..

Les touches de fonction (F1-F12) situées sur la rangée supérieur du clavier ont plusieurs rôles et permettent d'executer différentes tâches en fonction de l'application que vous executez.

Les touches de direction (situées dans le coin inférieur droit de votre clavier) et les touches [PgUp], [PgDn], [Origine] et [Fin] (situées le long du côté droit du clavier) vous permettent de déplacer le curseur actif de l'ordinateur vers différents emplacements de l'écran ou du document.

Le pavé numérique intégré consiste en 15 touches qui rendent la saisie importante de nombres plus aïsee. De même que la touche [Num Lock], ces touches sont marquées en bleu. La valeur numérique attribuée aux touches est située en haut à droite de celles-ci.

Lorsque le pavé numérique est activé, l'icone NumLock s'affiche. Le pavé numérique s'active en appuyant sur le raccourci clavier [Fn] + [NumLk]. Lorsqu'un clavier externé est connecté, l'action sur la touche NumLock d'un des deux claviers a pour effet d'activer/désactiver le pavé numérique des deux claviers à l'unisson.

Pour désactiver le pavé numérique de l'ordinateur portable tout en Maintenant le pavé numérique du clavier externe activé, utilisez le raccourci clavier [Fn] + [NumLk] sur le clavier de l'ordinateur portable.

TOUCHES DE FONCTION (TOUCHES DE RACCOURCI)

Action	Contrôles du système
Fn + F1	Basculer au mode Veille.
Fn + F2	Basculer au mode Silencieux.
Fn + F3	Muet/Annuler muet/Bip PC vers sortie
Fn + F4	Changer le mode d'affichage : LCD-solement, CRT-solement et LCD&CRT.
Fn + F5	Augmenter le volume du haut-parleur.
Fn + F6	Baisser le volume du haut-parleur.
Fn + F7	Augmenter la luminosité de l'écran.

Fn + F8 Baiser la luminosité de l'écran.

Fn + F9 Activer/désactiver le pavé tactile.

Fn + F10 Activer/désactiver l'application sans fil.

Fn + F11 Activer/désactiver l'application Caméra.

LE TOUCHPAD

Le TouchPad est un pavé électronique tactile situé juste en bas de votre clavier. Vous pouvez faire glisser un doigt sur sa surface pour déplacer le curseur.

Voupez également utiliser les touches situées en bas du TouchPad comme boutons gauche et droit de la souris.

PRECAUTIONS CONCERNANT LE TOUCHPAD

Le TouchPad est un dispositif sensible à la pression. Veuillez prendre les précautions suivantes :

Ne laissez pas le TouchPad en contact avec de la saleté, un liquide ou un corps gras.
N'utilisez pas le TouchPad avec des doigts sales.
Ne placez pas d'objets lourds sur le TouchPad ou sur les touches du TouchPad.

Vou pouverz utiliser le TouchPad avec des applications Microsoft Windows ainsi qu'avec d'autres applications.

CONNEXION D'UN DISPOSITIF EXTERNE DE POINTAGE

Le système autorise l'emploi d'un seul dispositif de pointage, qu'il soit interne ou externe.

Le stockage et la recupération de données sont parmi les taches les plus essentielles que vous aurez à effectuer lors de l'utilisation de votre ordinateur. Celui-ci est équipé d'un lecteur de disque dur (HDD). Le disque dur est amovible, ce qui permet de maintainir facilement votre matériel à jour.

LE LECTEUR DE DVD DUAL/SUPERMULTI

CHARACTERISTIQUES DU MODULE DE DVD DUAL/SUPERMULTI

Les caractéristiques du lecteur de DVD Dual/SuperMulti sont décrites ci-dessous :

La fonction de lecture audio vous permet d'écouter vos CD audio.
Bouton d'insertion/éjection sur le panneau frontal
Supporte les types de CD suivants: CD-DA, CD-ROM mode 1 et mode 2, Multi-Session Photo CD^TM , CD-I/Video CD (pcs.)
Faible consommation electrique

Hauteur 12,7mm

PRECAUTIONS POUR LA MANIPULATION DE DISQUES DVD/DUAL/SUPERMULTI

Tenez toujours un disque par les bords, en évitant de toucher la surface.
Utilisez un tissu doux, propre et see pour oter la poussiere, les salissures ou les empreintes de doigs. Essuyez le disque en allant du centre vers le bord extérieur.
N'ecrivez pas et ne placez pas d'objects sur la surface du disque.
Conservez les disques dans un lieu frais et sec.
N'utilisez pas de benzène ou de diluant, ainsi que des produits nettoyants détosifs. Utiliscz uniquement les kits de nettoyage pour CD-ROM.
Ne pliez pas les disques et évitez de les laissez tomber.

CHARGEMENT D'UN DISQUE

Pour dire un disque CD, veuillez suivre les instructions ci-dessous:

1. Appuyez sur le bouton d'éjection de DVD Dual/SuperMulti situé sur le tiroir du lecteur CD. Tirez ensuite le tiroir complètement vers l'extérieur.

2. Prenez le CD-ROM par la circonferencce extercure en vous assurant que la surface brillante soit orientee vers le bas (la face sans etiquette ou ecriture lisible). Placez soigneusement le CD-ROM sur le tiroir, puis poussez doucement le disque vers le bas jusqu'à ce qu'il se bloque en position (clic) sur l'anneau central.

3. Repoussez le tiroir vers l'intérieur du lecteur.

4. Pour retireur un disque, effectuez les opérations suivantes :

5. Vérifiez levoyant LED et assurez-vous que le système ne soit pas en train d'acceder au lecteur de DVD Dual/SupcrMulti.
6. Pressez sur le bouton d'éjection et faites sorting le tiroir jusqu'à bout dcourse.
7. Prenez soigneusement le CD par sa circonference exterieure et tout en appuyant sur l'annau central - retircz le DVD Dual/SuperMulti du tiroir.

REMARQUE....

N'introduizez:aún corps

étranger dans le tiroir de disque. Si vous rencontres des difficultés lors de l'éjection d'un CD, dépliez une attache trombone, (ou utilisez une épingle ou une fine tige metallique) et insérez-la dans le trou d'éjection de secoursitué sur le côté droit du panneau frontal. Le tiroir disque doit alors s'ouvrir immédiatement. Cette procédure peut

aussi etreutilisée pourretirer un CD du lecteur lorsque I'ordinateur portable est arrete.

MODES D'ECONOMIE D'ENERGIE

Cette section contient des informations relatives à l'alimentation de l'ordinateur portable, incluant l'adaptateur sccteur, le module de batterie, la charge de la batterie, ainsi que des conseils permettant de Maintenir les capacités de la batterie.

Le système d'alimentation est composé de deux parties : l'adaptateur secteur et le module de batterie. L'adaptateur secteur convertit le courant alternatif fournit par une prise secteur en courant continu nécessaire pour alimenter l'ordinateur.

L'ALIMENTATION PAR BATTERIE

La durée de vie de la batterie peut être augmente au moyen des fonctions de gestion de l'alimentation. Avant d'utiliser votre ordinateur pour la première fois avec l'alimentation par batterie, vérifie l'icone d'etat de la batterie sur la barre d'outils de Windows, afin de vous assurer que celle-ci est complètement chargée.

La durée de charge est d'environ 3.5 heures lorsque l'ordinateur portable est arrêté.

REMARQUE....

Si vous utilisez la batterie

de façon intensive à raison de plus de 20 cycles de déchargement/rechargement complets par mois, nous vous recommendons d'effectuer le "Calibrage de la batterie" tous les 3 mois pour préserver la vie de la batterie.

Consultez la rubrique "Calibrage de la batterie" décrivant le calibrage de la batterie de votre système abordé plus loin dans de ce chapitre.

Si vous découvert que la durée de vie de la batterie diminue, effectuez immédiatement le "Calibrage de la batterie".

RETRAIT DU MODULE DE BATTERIE

Pour-retirer le module de batterie de son compartment, reportez-vous au Chapitre 3, Mise en place et retrait d'un module de batterie.

PREPARATION DU MODULE DE BATTERIE POUR LA PREMIERE UTILISATION (CALIBRAGE DE LA BATTERIE)

Avant d'utiliser le module de batterie pour la première fois, le batterie doit etre etalonne afin de reccveoir des informations exactes concernnant la durée de vie de la batterie.

Pour étabonnner le module de batterie, veuillez suivre les indications suivantes:

1. Inscrz la batterie dans son compartment et demarrez l'ordinateur portable. Si la batterie est complètement decharge, passez à l'étape suivante. Sinon, laissez la batterie se vider jusqu'à ce que les signaux sonores (bips) de batterie très faible soient émis. Le système enterra alors automatiquement en mode de suspension.
2. Arretez l'ordinaireur. Branchez l'adaptateur secteur et laissez la batterie se recharger complètement. Lorsque le voyant de recharge de la batterie s'estint, celle-ci est alors complètement rechargée.
3. Demarrez l'ordinateur, laissez la batterie se vider jusqu'à ce que les signaux sonores (bips) de batterie très faible soient émis. Le système enterra alors automatiquement en mode de suspension. Vous pouvez alors connecter l'adaptateur secteur.
4. Le module de batterie est maintainant correctement etalonné.

En général, l'utilisation de la batterie jusqu'à ce que l' apparition des signaux de batterie faible, suivi de la recharge totale de la batterie à chaque fois (cycle de décharge/recharge complet) permet d'obtenir des informations justes au niveau dc la jauge dc batterie.

RECHARGE AUTOMATIQUE DE LA BATTERIE

Voupez recharger automatiquement la batterie en utilisant l'adaptateur secteur. La durée de charge est d'environ 3.5 heures lorsque l'ordinaire portable est arrêté. La durée de charge est d'environ 6 heures lorsque l'ordinaire portable est ON.

ÉTAT DE LA BATTERIE

Le Panneau de configuration de Windows Vista dispose d'une appecette qui affiche une iconc dans la barre des tâches de Windows, indiquant si l'ordinateur fonctionne avec l'alimentation de la batterie ou grâce à l'adaptateur sccteur.

Cette appelette affiche également une jauge qui indique la charge restante de la batterie.

SIGNAL DE BATTERIE FAIBLE

Lorsque la charge de la batterie atteint l'etat de "Batterie faible", il reste environ 7 à 10 minutes d'utilisation de l'ordinateur.

Un signal sonore est alors émis toutes les 16 secondes, pour vous avertir de cet état. Lorsque la charge de la batterie atteint l'etat de "Batterie très faible", le signal sonore s'accélérec.

Votre batterie permet alors une utilisation de l'ordinateur pendant 1 à 2 minutes. Vousdez enregistrer vosdonnées en cours ou brancher l'adaptateur secteur immédiatement, sans quoi vous pourriez perdre ces données.

Lorsque la charge restante de la batterie ne permet qu'une minute d'utilisation, l'ordinateur portable passc en mode dc suspension sur disque et s'arrete. Branchez l'adaptateur secteur et reveillez l'ordinateur afin d'enregistre votre travail.

BATTERIE D'ALIMENTATION DE L'HORLOGE EN TEMPS REEL

Une petiote batterie integree alimente le systeme pour maintainir certaines informations lorsque l'ordinateur est arrete.

Si l'ordinaire reste arrêté pendant une longue période, cette batterie se vide et les informations système sont alors perdues.

AVERTISSEMENT....

II existe un risque

d'explosion si la batterie est insereé de manière incorrecte. Remplacez la batterie par une batterie du même type ou par une batterie équivalente recommandaee par le fabricant. Debarrassez-vous des batteries usagées en respectant les recommandations du fabricant. Ne retirez jamais un module de batterie lorsque l'ordinateur est en marche, cela pourrait provoquer des pertes de données au moment où l'alimentation du système est interrompue.

REDEMARRAGE DE L'ORDINATEUR

Après l'installation d'un logiciel, il se peut qu'un message vous demande de redémarrer l'ordinateur, afin de charger le nouvel environnement d'utilisation. Pour redémarrer le système, appuyez simultanément sur les touches [Ctrl] + [Alt] + [Suppr]. Cette opération s'appeille également un "démarrage à chaud". Cette combinaison de touches agit comme une réinitialisation logicielle lorsque vous rencontres un problème d'ordre matériel ou logiciel qui bloque le système.

Si cette combinaison de touches ne permet pas d'arrêter le système, vous pouvez redémarrer l'ordinateur au moyen du bouton Marche. Dans le cas où le système reste bloqué pour une certaine raison, l'action sur ce bouton permet d'arrêter l'ordinateur.

REGLAGE DE LA LUMINOSITE

Pour ajuster la luminosite de l'écran LCD, appuyez sur (et maintainez enfoncée) la touche [Fn] située en bas à gauche du clavier et appuyez sur la touche [F7] afin de réduire la luminosité, ou sur la touche [F8] pour augmenter celle-ci.

UTILISERWINDOWS

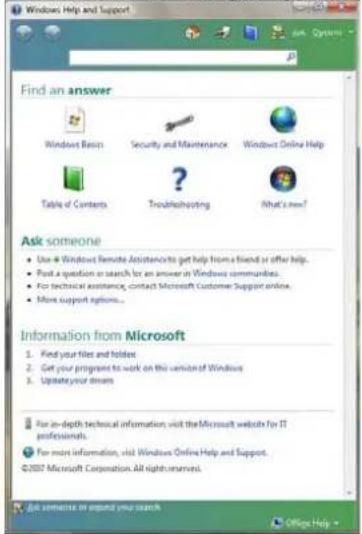

AIDE WINDOWS

Pour afficher l'aide Windows Vista, cliquez sur Demarrer Icone Aide et Support et la boite de dialogue apparaître.

BUREAU

Le Bureau peut varier en fonction du logiciel installé sur votre ordinateur portable avec des raccourcis différents ou supplémentaires.

Recycle Bin

Start Button

Utilisée pour stocker les fichiers supprimés au cas où vous voudriez les recupérer et les enregistrer dans votre système. Les fichiers ne seront supprimés définitivement de la corbcille que si vous la videz en faisant un clic droit avec votre souris et en selectionnant “Vider la Corbcille”.

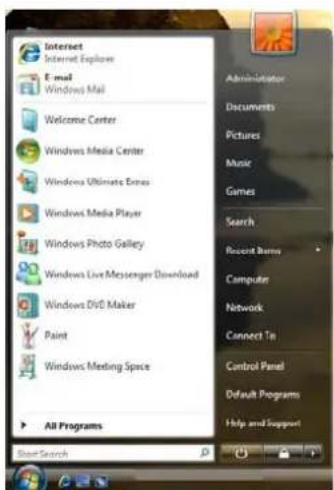

BOUTON DEMARRER (START BUTTON)

Permet un accès rapide à tous les programmes Windows.

Le menu Demarrer vous permet d'acceder et d'afficher les programmes les plus fraisment utilisés. Si vous souhaitez conserver un élément, faites un click droit sur l'élément et cliquez sur

Ajouter au Menu Demarrer.

Fermer la session permet à l'utilisateur actuel de se déconnecter et à un nouvel utiliser de se connecter.

Arrêter l'ordinateur vous permet d'utiliser les modes Arrêter, Redémarrer et Veille pour la fonction d'économie d'énergie.

BARRE DES TACHES (TASKBAR)

Lorsque vous lancez un programme, son icone associée apparait dans la barre des tâches vous permettant de basculer entre les programmes en cliquant sur les boutons associés.

Pour ajouter ou supprimer des barres d'outils de la barre des taches: Faites un clic droit sur un endroit vide de l'écran, Sélectionnez Barre d'Outils Choisissez la barre d'outils que vous poulez ajouter.

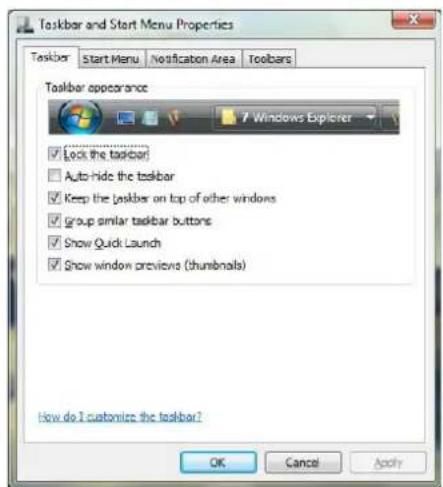

NOTIFICATION

Les icones apparaissant ici permettent un accès rapide à certains programmes et fonctions d'ordinateur que vous utilisez souvent. Pour pouvoir visualiser les icones masquées,-cliquez simplement sur l'icone

Pour empêcher Windows Vista de masquer des icones :

Sur un emplacement vide de la barre des tâches, faites un clic droit et scélectionnéz Propriétés, découvertz la case Masquer les icones inactives.

C'est ici que vous pouvez modifier le comportement et l'apparance de Windows. Cliquez sur Demarrer Panneau de Configuration. Il existe deux interfaces - Affichage Classique ou Affichage par Catégorie.

Chapitre

5

Fonctions principales

Votre ordinateur est concu pour une utilisation mobile efficace. De plus, il possede également la puissance suffisante pour etre utilise comme ordinateur de bureau. Ce chapitre traite des fonctions de votre ordinateur portable qui sont typiques des systèmes de bureau.

AUDIO

Les caractéristiques audio intégrées de votre ordinateur portable vous permettent de bénéficier dune large gamme de logiciels multimédia d'education et de loisirs. L'ordinateur est équipé de deux haut-parleurs stéro éintégres, d'un microphone et de ports d'entrée audio pour des unités audio externes.

Un microphone externe peut etre connecte au moyen de la prise d'entrée microphone. Des haut-parleurs externes ou un casque peuvent etre connectés à la prise de sortie audio de l'ordinateur portable

Des périhériques audio externes peuvent être connectés à la prise d'entrée ligne (Line in). Toutes les fonctionnalités audio sont commandées par logiciel. Le système audio multimédia de l'ordinateur portable possède les caractéristiques suivantes :

Compatibleite avec le système audio Windows
Fonctionnement en mode Duplex
Filtrage dynamique pour réduire le niveau de bruit et la distorsion
Deux haut-parleurs stéreo intégrés
Enregistrement audio numérique via le microphone intégré ou par toute source externé.

COMMANDE DU VOLUME AUDIO

Le volume audio de l'ordinateur peut etre commande au moyen de raccourcis clavier: Les raccourcis clavier [Fn] + [F5] et [Fn] + [F6 perpetent respectivement de diminuier et d'augmenter le volume de sortie audio.

LOGICIEL AUDIO

Votre ordinateur portable est équipé d'un système audio intégré qui vous permet de profiter d'une haute qualité de reproduction audio via

les haut-parleurs intégrés ou encore par des haut-parleurs externes connectés au port de sortie audio.

ENREGISTREMENT AUDIO

Votre ordinateur portable vous permet d'effectuer des enregistrements audio au moyen d'un microphone relié à la prise micro située à l'arrière du boîtier de l'ordinateur. Veuillez consulter l'Aide de Windows ainsi que les services d'assistance pour Obtir plus d'informations au sujet de l'utilisation des différents dispositifs d'enregistrement audio.

REMARQUE.... Pour ajuster les paramètres audio, cliquez sur l'icone "volume" située en bas à droite de l'écran. Dans la fenêtre de contrôle du volume, cliquez sur le bouton "avancé", puis cochez l'élement "ampli microphone".

LECTURE DE FICHIERS AUDIO

Votre ordinateur peut dire des fichiers audio enregistrres au format MIDI, WAVE ou MP3. Consultez l'Aide ainsi que le service d'assistance de Windows pour obtaining des informations détaillées sur les différentes fonctions de Media Player.

HAUT-PARLEURS ET MICROPHONE EXTERNES

Le système audio permet d'obtenir un son de haute qualité au moyen de haut-parleurs externes, ainsi que de capter et deTRAitter le son provenant d'un microphone externe ou d'une autre source audio externe.

CONNEXION D'UNITS PÉRIPHÉRIQUES

Vou puevez ajouter toute une gamme de peripheriques externes à votre ordinateur afin d'augmenter ses possibilités.

Chapitre

6

Connexion à l'Internet

Il existe plusieurs moyens de se connecter à l'Internet. Le mode de connexion varie en fonction de l'environnement de travail de l'utilisateur et des caractéristiques du système.

Connexion par modem et ligne téléphonique
Connexion reseau filaire
Connexion reseau sans fil

CONNEXION PAR MODEM

Branchez la ligne téléphonique au port modem de votre ordinateur. Vous ne pouvez pas utiliser une ligne téléphonique numérique pour ce branchement.
Veuillez you inscribe aupres d'un Fournisseur d'acces afin de pouvoir you connecter à l'Internet et utiliser le service de messagerie electronique.

REMARQUE....

Pour plus d'informations

sur la clé réseau, veuillez contacter votre fournisseur d'accès local. Pour installer votre connexion, veuillez consulter le « Guide d'installation du fournisseur d'accès »

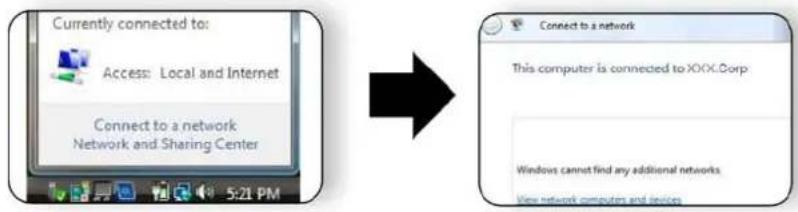

CONNEXION RESEAU FILAIRE

Ce type de connexion utilise généralement le réseau local d'entreprise (LAN) ou un modem large bande.

CONNEXION RESEAU SANS FIL

Chapitre

7

Configuration du BIOS

INTRODUCTION

Le programme de configuration du BIOS (Basic Input and Output System) est un utiliser pilote par menu, qui vous permet d'effectuer des modifications dans la configuration du système et d'adapter celui au matériel installé, ou de modifier les performances de l'ordinateur. Lorsque l'ordinateur portable est démaré, le système est alors configuré avec les valeurs stockées dans la mémoire CMOS. Grace à des menus d'utilisation aisée, vous pouvez configurer des éléments et des paramétres tels que:

Disques durs et périhériques
Ordre chronologique des unités de démarrage
Protection par mot de passage

Les paramètres définis au moyen de l'utilitaire de configuration du BIOS affectent directement la manière avec laquelle l'ordinateur fonctionne.

NAVIGATION DANS LE MENU DE CONFIGURATION DU BIOS

Le programme de configuration a ete concu pour rendre son utilisation la plus aisée possible. Si vous modifiez accidentellement un parametre et que vous ignorer comment revenir l'etat d'origine, le programme de configuration possede une touche de raccourci qui vous permit de revenir à la valeur precedente.

ACCES AU PROGRAMME DE CONFIGURATION DU BIOS

Pour acceder au programme de configuration du BIOS, appuyez sur la touche ECHAP immeditatement après que l'ordinateur ait effectue l'autotest de demarrage (POST).

AIDE SPECIFIQUE

Sur le côté droit du menu de configuration se trouve une zone nommée "Item Specific Help" (aide spécifique). Cette zone désigne les raccourcis de navigation ainsi que les informations spécifiques à l'objet actuellementédité.

En bas du menu de configuration se trouve une barre de légendes. Les touches de la barre de légendes vous permettent de naviguer parmi les différents menus de configuration. Le tableau suivant énuméré les touches de la barre de légendes, ainsi que leurs substitutions et fonctions respectives.

Touche Substitution Fonction
F1		Affiche la fenêtre d'aide générale. Accessible à tout moment dans le BIOS.
Esc (Échap)		Saute au menu Exit (Quitter) ou returne au menu Main (Principal) à partir d'un sous-menue.
←		Sélectionne l'objet de menu situé à gauche.
→		Sélectionne l'objet de menu situé à droite.
↑ ou ↓	Touches de direction	Déplace le curseur vers le haut ou le bas d'un champ à l'autre.
Tab	Enter	Déplace le curseur vers la position suivante disponible dans le champ.
Touches moins (-)		Fait défilier en arrêté les valeurs du champ en surbrillance.
Touches plus (+)		Fait défilier en avant les valeurs du champ en surbrillance.
F10		Enregistre et quitte le menu.
Enter		Sélectionne un sous-menue ou affiche une palette d'options pour un champ.

LANCEMENT DES SOUS-MENUS

Il est à remarquer qu'un pointeur apparait a gauche de certains champs. Ce pointeur indique qu'un sous-menu peut etre lance a partir de ces champs. Un sous-menu contient des options supplémentaires pour les parametes d'un champ.

Pour appeler un sous-menu, déplacez simplement le curseur pourmettre le champ souhaité en surbrillance et appuyez sur la toucheEntree [Enter].Utilisez la touche Echap [Esc] pour revenir au menuprincipal Main.

AIDE GÉNÉRALE

En plus de la fenêtre d'aide spécifique, le programme de configuration du BIOS offre également un écran d'aide générale (General Help) qui peut être appelé à partir de n'importe quel menu en appuyant simplement sur la touche [F2].

ENREGISTRER LES CHANGES ET QITTER LE PROGRAMME DE CONFIGURATION DU BIOS

Reportez-vous à la section de ce chapitre concernant le menu Exit (Quitter) pour obtenir des informations détaillées sur l'enregistrement des changements et la manière de quitter le programme de configuration.

Lors de l'accès au programme de configuration du BIOS, l'écran suivant apparait:

Phoenix TrustedCore(tm) Setup Utility
Info	Main	Advance	Security	Power	Boot	Exit
System Time:		[11:43:05]			Item Specific Help
System Date:		[07/25/2008]
IDE Primary/Master		[TSSTcorpCD/DVDW TS-L432D-]			<Tab>, <Shift-Tab>, or <Enter> selects field.
SATA Port 1		[WDC WD1200BEVS-22UST0-(S1)]
System Memory:		640 KB
Extended Memory:		2024 MB
F1 Help ↑ Select Item +/- Change Values F9 Setup Defaults Esc Exit ← Select Menu Enter Select > Sub-Menu F10 Save and Exit

La seLECTION de Advanced à partir de la barre de menus affiche le menu avancé "Advanced":

Phoenix TrustedCore(tm) Setup Utility
Info Main Advance Security Power Boot Exit
Execute Disable Bit: [Enabled]					Item Specific Help
F1Help Select Item +/- Change Values F9 Setup Defaults Esc Exit Select Menu Enter Select Sub-Menu F10 Save and Exit

LE MENU SECURITE "SECURITY"

Le système avancé de sécurité de l'ordinateur vous permet de définir un mot de passer ainsi d'empêcher l'accès non autorisé aux ressources système, aux données, ainsi qu'à l'utilitaire de configuration du BIOS.

Le menu de démarrage "Boot" permet à l'utilisateur de spécifique la série selon laquelle l'ordinateur recherche l'unité de démarrage du système. Vous pouvez également configurer la manière avec laquelle le système démarre.

LE MENU QITTER "EXIT"

Après avoir défini tous les paramètres souhaïés dans les différents menus du programme de configuration du BIOS, vous devez enregistrer les changements apportés, puis quitter la configuration. Sélectionnez Exit dans la barre de menus afin d'afficher le menu suivant :

Phoenix TrustedCore(tm) Setup Utility
Info	Main	Advance	Security	Power	Boot	Exit
Save Changes & ExitDiscard Changes & ExitGet Default ValuesLoad Previous Values					Item Specific Help
					Exit System Setup andsave your changes toCMOS.
F1Help ↑↓ Select Item +/- Change Values F9 Setup DefaultsEsc Exit ← Select Menu Enter Select > Sub-Menu F10 Save and Exit

Chapitre

8

Utilitaires VGA

Vous pouvez aussi cliquer sur le bouton droit du pavé tactile ou de la souris pour sélectionner l'objet "Personnaliser".

Selectionnez l'option “Paramètres d'affichage” pour acceder à sa fenêtre d'affichage. Cliquez sur l'onglet “Paramètres avances” pour acceder à la fenêtre d'affichage “Generic PnP Monitor on Mobile Intel® 965 Express Chipset Family”.

Votre ordinateur a ete soigneusement teste et est conforme aux specifications du systemc avant l'expedition. Ccpendant, des operations incorpctes et/ou une mauvaise manipulation peuvent entraincer des problemes.

Ce chapitre sert de reference pour identifier et corriger les problèmes matériels et logiciels courants que vous pourriez rencontres.

Quand vous rencontres un problème, vous devez d'abord essayer de suivre les recommendations générées dans ce chapitre. Au lieu de renvoyer l'ordinateur et d'attendre qu'il soit réparé, vous pourrez peut-être facilement résoudre les problèmes en considérant les scénarios suivants et les solutions possibles. Si l'erreur persiste, contactez notre vendeur pour faire vérifier votre apparéil.

Avant d'aller plus loin, considerez les suggestions suivantes :

Vérifiez si le problème persiste quand tous les périhériques externes sont débranchés.
Vérifiez que levoyant vert del'adaptateur CA est allumé.
Vérifiez que le cordon d'alimentation est correctement branché à la prise murale et à l'ordinateur.
Vérifiez que levoyant d'alimentation de l'ordinateur est allumé.
Vérifiez si votre clavier est opérationnel en appuyant sur une touche et en la maintainant enforcée.
Vérifiez si certaines connexions de cables sont incorrectes ou ont du jeu. Vérifiez que les languettes des connecteurs sont bien en place sur l'extrémité réceptrice.
Assurez-vous que vous n'avez pas effectué de paramétrage incorrect sur les périhériques dans l'utilitaire de configuration du BIOS. Un mauvais paramétrage peut entraîner un mauvais comportement du système. Si vous n'êtes pas sur des modifications que vous avez effectuées, essayez de rétablier tous les paramétres à leurs valeurs d'usine par défaut.
Assurez-vous que tous les pilotes des périhériques sont correctement installés. Par exemple, sans le pilote audio correctement installé, les haut-parcles et le microphone ne fonctionneront pas.

Si des peripheriques externes tels qu'un apparéil photo USB, un scanner, une imprimante ne fonctionnent pas correctement lorsqu'ils sont connectés au système, cela provient généralement d'un problème propre au périhérique. Consultez d'abord le fabricant du périhérique.
Certains programmes, qui ne sont pas ete I'objet d'un codage et de tests rigoureux, peuvent engender des problemes en utilisation courante. Contactez le vendeur du logiciel pour résoudre le probleme.
Les périhériques hérités ne sont pas plug & play. Vous devez redémarrer le système avec ces périhériques tout d'abord alimentés et connectés.
Prcnz soit d'aller dans BIOS SETUP et DEFAULT SETTING après le reflachage du BIOS.
Vérifiez que le commutateur de déverrouillage de touche de raccourci situé sous l'ordinateur n'est pas activée; autrement les touches de raccourci ne fonctionneront pas.

PROBLEMES AUDIO

Le contrôle du volume logiciel est baisse dans le système son de Microsoft ou il est désactiver. Double cliquez sur l'icone du haut-parleur dans le coin inférieur droit de la barre des tâches pour voir si le haut-parleur a été désactiver ou complètement baisse.
La plupart des problèmes audio sont des problèmes de logiciel. Si votre ordinateur fonctionnaitAAParavant, ily a des chances que le logarithiel ait mal ete installe.
Aller à [Demarrer > Paramétres > Panneau de configuration] et double cliquez sur l'icone Sons et périhériques audio. Dans la page Audio, assurez-vous que le codec audio mentionné dans les specifications est le périhérique de lecture par défaut.

LE SON NE POT ETRE ENREGISTRÉ -

Vous devrez connecter un microphone externe sur le connecteur microphone pour enregistrer le son.
Double cliquez sur l'icone du haut-parleur dans le coin inférieur croit de la barre des tâches pour voir si le microphone a été désactivé.

Cliquez sur Options et selectionnez Propriétés.
Sélectionnez Enregistrer et cliquez sur le bouton OK.
Cliquez ensuite sur le bouton OK, le panneau de contrôle du volume d'enregistrement apparaître.

Aller à [Demarrer > Paramétres > Panneau de configuration] et double cliquez sur l'iconc Multimédia (ou sur l'iconc Sons et périphériques audio). Dans la page Volume ou Audio, assurez-vous que le codcc audio mentionné dans les specifications est le périphérique d'enregistrement par défaut.

PROBLEMES DE DISQUE DUR

LE DISQUE DUR NE FONCTIONNE PAS OU N'EST PAS RECONNU

Si vous venez d'effectuer une mise à niveau du disque dur, assurez-vous que le connecteur du disque dur n'a pas de jeu et que le disque dur est aussi correctement installé. Retirrez-le et réinsérez-le fermement, et redémarrez votre PC.
Le nouveau disque dur doit être partitionné et reformaté. Le S/E et les pilotes devront aussi être réinstallés.
Consultez la LED duvoyant du disque dur. Quand vous accedez à un fichier, levoyant LED doit s'allumer momentanement.
Le nouveau disque dur peut etre defectueux ou ne pas etre compatible.
Si vous ordinateur a eté soumis à de l'électricité statique ou à des chocs physiques, il se peut que vous ayez endommagé le disque dur.

LE DISQUE DUR FAIT UN BRUIT ANORMAL

Vousdevezsauegardenvosfichiersdésquepossible.
Vérifiez que la source du bruit provient effectivement du disque dur et non pas du ventilateur ou d'autres périhériques.

LE DISQUE DUR A ATTEINT SA PLEINE CAPACITÉ

Execuéz l'utilitaire Nettoyage de disque de Windows. [Demarrer > Tous les programmes > Accessoires > Outils système > Nettoyage de disque] Le système vous indiquera la marche à suivre.
Archivez les fichiers ou les programmes que vous n'utilisez plus en les déplaçant sur un autre support de stockage (disquette, disque optique enregistrable, etc.) ou désinstallé les programmes que vous n'utilisez plus.
De nombreux navigateurs stockent des fischiers sur le disque dur en cache pour améliorer les performances. Consultez l'aide en ligne du programme pour obtenir les instructions permettant de diminuer la taille du cache ou sur la manière de retarder les fischiers Internet temporaires.

Videz la Corbeille pour libérer de la place sur le disque. Quand vous supprimez des fichiers, Windows les enregistrer dans la Corbeille.

LE DISQUE DUR PREND PLUS DE TEMPS POUR LIRE UN FICHIER

Si vous utilisez le lecteur depuis longtemps, les fichiers peuvent etre fragmentes. Allez a [Demarrer > Programmes > Accessoires >Outils système > Défragmentateur de disque] pour défragmenter un disque. Cette opération prenda un certain temps.
Des requêtes d'interruption ou des problèmes avec d'autres péripériques peuvent avoir accoupe le CPU et de ce fait ralenti les performances du système.

LES FICHIERS SONT CORROMPUS

• Execuéz l'utilitaire Vérification des erreurs dans Windows pour vérifier le disque dur. Double cliquez sur Poste de travail. Cliquez sur C avec le bouton droit de la souris : et scélectionnez Propriétés. Cliquez sur Vérifier maintainant... dans Vérification des erreurs dans Outils.

PROBLEMES DE LECTEUR OPTIQUE

LE LECTEUR OPTIQUE NE FONCTIONNE PAS

Essayez de redemarrer le système.
Le disque est endommagé ou les fichiers ne sont pas lisibles.
AvecoirinsereundisqueCD-ROM,uncertaintemptspeutetre necessaireavantdepuvoir accederaoncontenu.

LE LECTEUR NE LIT AUCUN DISQUE

Le CD n'est peut-etre pas correctement installé dans le tiroir.
Vérifiez que le disque est fermement positionné sur l'axe.
Le disque est endommagé ou non lisible.

LE DISQUE NE POT ÉTRE ÉJECTÉ

Il faut normalment plusieurs secondes pour ejecter le disque.
Si le disque ne peut etre ejecte, il est peut etre mecaniquement bloque. Depliez un trombone de bureau et inserez-le dans le petit trou sc trouvant a coté du bouton d'ejction. Cela devrait faire sortingle tiroir du disque.Si ce n'est pas le cas,renvoyez l'appareil pour le faire reparer. Ne tirez pas en forcant sur le tiroir du disque.

LE COMBO OU LECTEUR DVD RW (APPAREIL EN OPTION) NE PEUVENT ENREGISTRER

Vous devez acheter et installer un programme utilise de gravure pour enregistrer des fichiers sur un media vierge.

PROBLEMES D'AFFICHAGE

LE PANNEAU D'AFFICHAGE EST VIDE À LA MISE SOUS TENSION DU SYSTEME

Assurcz-vous que l'ordinateur n'est pas en modes de suspension Veille ou Veille prolongée. L'affichage s'éteint pour économiser l'énergie dans ces modes.

L'ECRAN EST DIFFICILE À LIRE -

La résolution de l'affichage doit être paramétrée au moins sur 1280x800 pour une visualisation optimale.

Allez à [Demarrer > Paramétrés > Panncau de configuration] et double cliquez sur l'iconc Affichage.
Dans la page Paramétres, paramétrrez la résolution d'écran sur au moins 1280 × 800 etCHOISSEZ au moins haute (65536) couleurs.

L'ECRAN SCINTILLE -

Il est normal que l'écran scintille plusieurs fois lors de l'arrêt ou du démarrage.

PROBLEMES DE CLAVIER ET DE SOURIS

LE PAVÉ TACTILE INTEGRÉ FONCTIONNE IRRÉGULIEREMENT -

Vérifiez qu'il n'y à pas un excès de transpiration ou d'humidité sur votre main quand vous utilisez le pavé tactile. Maintenez la surface du pavé tactile propre et sèche.
Ne laissez pas la paume de votre main ou votre poignet à la surface du pavé tactile lorsque vous tapez ou que vous utilisez le pavé tactile.

LE CLAVIER INTEGRE N'ACCEPTE PAS DE SAISIE -

Vérifiez que le système n'est pas bloqué et qu'il fonctionne encore.

LES CARACTERES À L'ÉCRAN SE RÉPÉTENT LORSQUE JE TAPE.

You maintenez peut-etre des touches enfoncées trop longtemps lorsque vous tapez.
Maintenez le clavier propre. La poussière et la saleté sous les touches peuvent les faire coller.

Configurez le clavier en augmentant le délambda avant que la fonctionnalité de répétition automatique ne démarre. Pour régler cette fonctionnalité allez à [Demarrer > Paramètres > Panneau de configuration] et double cliquez sur l'icone Clavier. Une boîte de dialogue apparait avec des paramètres régables pour le clavier.

PROBLEME DE BATTERIE CMOS

LEMESSAGE“ECHECDUTOTALDECONTROLCMOS APPARAITPENDANTLEPROCESSUSDEDemARRAGEOU L'HEURE (HORLOGE)SE REINITIALISELORS DU DEMARRAGE

Essayez de redémarrer le système.
Si le message "Echec du total de contrôle CMOS" apparait pendant la procEDURE de demarrage meme après le redemarrage, cela peut indiquer une panne de la batterie CMOS. Si c'est le cas vous nevez replacer la batterie. Cette batterie dure normalement deux a cinq ans. La batterie est de type CR2032 (3V). Envoyez la batterie au vendeur pour la faire replacer.

PROBLEMES DE MÉMOIRE

LE POST N'AFFICHE PAS UNE AUGMENTATION DE CAPACITÉ MÉMOIRE QUAND VOUS AVEZ DEJÀ INSTALLÉ DE LA MÉMOIRE SUPPLEMENTaire

Il se peut que certaines marques de module mémoire ne soient pas compatibles avec votre système. Vous pouvez demander à votre vendeur une liste des DIMM compatibles.
Le module mémoire est peut-être défectueux.

LE S/E ÉMET UNMESSAGE D'ERREUR DE MÉMOIRE

INSUFFISANTE PENDANT LE FONCTIONNEMENT

C'est souvent un problème lie au logiciel ou a Windows. Un programme vide les ressources memoire.
Fermez les programmes d'application que vous n'utilisç pas et redémarrez le système.

PROBLEMES DE CARTE PC / PCMCIA

REMARQUE....

Certains systèmes peuvent

ne pas avoir l'option de logement de carte PC.

LES CARTES PC NE FONCTIONNENT PAS -

Vérifiez que vous avez correctement installe le pilote pour la carte.

Consultez le manuel de la carte ou contactez le vendeur pour le dépannage.

LA CARTE PC NE POT ETRE RECONNUE -

Vérifiez que la carte est entièrement insérée ; l'extémité extérieure de la carte doit arriver à fleur du bord de l'ordinateur.
Retirez et inserez a nouveau la carte PC.
Assurez-vous qu'il n'y a pas de conflit d'IRQ avec la carte. Voir l'aide en ligne de Windows pour résoudre les conflits d'IRQ.
Redemarrez I'ordinateur et voyagez si le problème persiste.
La carte est peut-être défectueuse. Essayez la carte sur un autre système, si possible.

WINDOWS SE BLOQUE OU SE FIGE QUAND VOUS RETIREZ LA CARTE PC-

Vérifiez que vous avez la carte PC avant de la retiree. Double cliquez sur l'icone Retirer le periphérique en toute sécurité dans le coin inferieur croit de la barre des taches et selectionnee la carte que vous désirez arreter. Quand vous cliquez sur , en quelques secondes Windows vous invitera à retireer la carte.

PROBLEMES DE PERFORMANCE

L'ORDINATEUR CHAUFFE -

Dans un environnement à 35oC, certaines zones au dos du boitier de l'ordinateur peuvent atteindre 50 degrés.
Assurez-vous que les orifices de ventilation ne sont pas bouchés.
Si le ventilateur ne semble pas fonctionner à haute température (50 degrés Celsius et plus), contactez le centre de réparation.
Certains programmes exigeant une utilisation intensive du processeur peuvent augmenter la température de l'ordinateur à un degré tel que l'ordinateur ralentit automatiquement l'horloge de son CPU pour se protéger contre tout dommage thermique.

LE PROGRAMME SEMBLE ARRÊTE OU S'EXÉCUTE TRÉS LENTEMENT -

Appuyez sur CTRL+ALT+SUPPR pour voir si une application répond encore.
Redemarrez l'ordinateur.
Cela peut etre normal pour Windows quand il traite d'autres programmes exigeant une utilisation intensive du CPU en arrereplan ou quand le systeme accede a des peripheriques lent sels que le lecteur de disquette.
Vous exécutez peut-être trop d'applications. Essayez de fermer certaines applications ou augmentez la mémoire système pour avoir des performances plus élevées.
Le processeur a peut'être surchauffé du fait de l'incapacité du système à réguler sa chaleur interne. Vérifiez que les grilles de ventilation de l'ordinateur ne sont pas bouchées.

PROBLEMES D'USB 2.0

LEPERIPHÉRIQUE USB NE FONCTIONNE PAS -

Vérifiez les paramètres dans le panneau de configuration de Windows.
Vérifiez que vous avez installé les pilotes de périhériques nécessaires.
Contactez le vendeur du périhérique pour obtenir plus d'informations.

Annexe

A

Specifications

SYSTEMES D'EXPLOitation COMPATIBLES

Supporte Windows Vista Starter, Home Basic, Windows XP(compatible)

CPU

Supporte les opérations Full/Half Duplex en 10 et 100 Mb/Sec.
Interface PCI-E

MODEM

Supporte la carte Modem 56K MDC avec le standard Azalia.
Interface MDC 1.5

LAN SANS FIL

Interface Mini Carte
3 antennes supportees
IEEE802.11B/G

CAMERA CCD (EN OPTION)

Pavé tactile PS/2 avec 2 boutons avec/sans défilament haut/bas
13.3"/14.1" WXGA, résolution 1280X800, Type d'affichage Reflet/Large

DISQUE DUR

Supporte SATA II HDD, 1 x 2.5" (9.5mm)
Supportc 5400t / min

LECTEUR OPTIQUE

Super-Multi, Double couche
Combo DVD

PACK DE BATTERIE

Réglage de voltage automatique entre 100 et 240VAC 50/60Hz
65 Watts, 2 broches

BIOS

Supporte PnP, APM 2.0 & ACPI 3.0
Supporte le démarrage par carte mémoire flash USB externe
BIOS Phoenix et ROM flash de 1Mo

DESCRIPTION PHYSIQUE

342.55x244.65x34.5\~38.2 mm (avec/sans pied en caoutchouc), 2.32 Kg avcc/batteric 4 cellules

EMI

CE,FCC

RF

CE (EN 301 489-1 & 17, EN 300328-2), R&TTE report/document, FCC
