I30IL - Ordinateur portable ECS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur portable
Marque	ECS
Modèle	I30IL
Écran	13.3" ou 13.4" WXGA, résolution 1366 x 768 (16:9)
Processeur	Chipset Intel 4 Series Express (compatible avec processeurs Intel)
Mémoire vive (RAM)	Non spécifiée (extensible via module DIMM)
Disque dur	Amovible, capacité non spécifiée
Alimentation	Adaptateur secteur 40 W, entrée 100-240 V~50/60 Hz
Batterie	Lithium-ion rechargeable, autonomie environ 2 heures
Connectivité réseau	Ethernet 10/100 Mb/s, Wi-Fi, modem RJ-11 (en option)
Connectivité sans fil	WLAN, Bluetooth, 3G (optionnel)
Ports	USB 2.0 (x3), VGA, RJ-45, prises audio (micro/casque), lecteur de carte 4-en-1 (SD/MMC/MS/MS Pro)
Clavier	AZERTY (selon pays) avec pavé tactile intégré
Fonctions multimédia	Haut-parleurs, microphone, webcam (optionnelle)
Sécurité	Verrou Kensington
Système d'exploitation	Windows Vista / Windows XP (compatible)
Dimensions et poids	Environ 320 x 220 x 25 mm, poids environ 1,8 kg (estimation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide, pas de détergent liquide
Pièces détachées et réparabilité	Batterie, disque dur et mémoire amovibles ; adaptateur secteur spécifique (modèles Delta ADP-40PH AB, ADP-40HM AD, Liteon PA-1400-11, Lishin 0225C2040)
Informations générales	Notice d'utilisation disponible en français (84 pages) ; respecte la norme FCC classe B et DOC canadien

FOIRE AUX QUESTIONS - I30IL ECS

Comment régler la luminosité de l'écran ?

Utilisez les touches Fn + F7 pour augmenter la luminosité et Fn + F8 pour la diminuer.

Que faire si le pavé tactile ne fonctionne pas ?

Vérifiez qu'il n'est pas désactivé via Fn + F9. Assurez-vous que la surface est propre et sèche, et que vous n'utilisez pas la paume de la main dessus.

Comment économiser la batterie ?

Utilisez le logiciel Live Power pour choisir un mode d'économie d'énergie. Activez les options comme la désactivation du LCD après inactivité et la réduction de la luminosité.

Comment connecter l'ordinateur à un réseau Wi-Fi ?

Activez le Wi-Fi avec Fn + F10, puis cliquez sur l'icône réseau dans la barre des tâches Windows et sélectionnez votre réseau.

L'écran reste noir au démarrage, que faire ?

Vérifiez que l'ordinateur n'est pas en mode veille ou veille prolongée. Appuyez sur le bouton d'alimentation. Si rien ne s'affiche, assurez-vous que l'adaptateur secteur est branché et que le voyant est allumé.

Comment réinitialiser le mot de passe BIOS ?

Le manuel ne décrit pas de procédure simple. Contactez le support technique ou retirez la pile CMOS (CR2032) pour effacer les paramètres.

Le son ne fonctionne pas, que vérifier ?

Vérifiez que le volume n'est pas coupé (icône haut-parleur dans la barre des tâches). Assurez-vous que le pilote audio est installé correctement dans le Panneau de configuration > Sons et périphériques audio.

Comment restaurer le système d'exploitation ?

Au démarrage, appuyez sur F9 pendant le POST pour lancer l'outil de restauration système. Suivez les instructions à l'écran pour rétablir les paramètres d'usine.

Quels adaptateurs secteur sont compatibles ?

Les modèles suivants sont homologués : Delta ADP-40PH AB, Delta ADP-40HM AD, Liteon PA-1400-11 et Lishin 0225C2040.

Comment calibrer la batterie pour la première fois ?

Déchargez complètement la batterie jusqu'à ce que le système s'éteigne, puis rechargez-la à 100% sans interruption. Répétez une fois pour un étalonnage optimal.

MODE D'EMPLOI I30IL ECS

Réglementation FCC sur les interférences radio

REMARQUE....

Ce matériel a ete teste et

déclaré conforme avec les limites d'un apparéil numérique de classe B, conformément à la partie 15 du règlement FCC. Ces limites sont destinées à apporter une protection raisonnable contre les interférences nuisibles dans une installation résidente. Ce matériel génére, utilise et peut raynonner de l'énergie radiofrequence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut perturber les transmissions radio. Néanmoins, il n'est pas garantie que des interférences ne puissant se produit pour une installation spécifique. Si ce matériel devait provoquer des interférences inacceptables lors de la réception radio ou télévision, ce qui peut-être confirmé en éteignant puis en remettant l'équipement sous tension, l'utilisateur est invite à essayer de.Remédier au problème en prenatal les mesures suivantes :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre le matériel et le recepteur.
Brancher le matériel sur une prise d'un circuit différent de celui auquel le récepteur est connecté.
Consulter le revendeur ou demander l'assistance d'un technicien radio/TV.

Avis :

Tout changement ou toute modification non expressément approuvés par le fabricant peut annuler le droit de l'utilisateur d'utiliser ce matériel. Des cables blindés doivent être utilisés pour connecter les unités et un cordon d'alimentation secteur non blindo pour l'alimentation secteur, afin d'être en conformité avec les limites d'émission.

Ce matériel doit être utilisé avec une alimentation électrique :

40W

Ce matériel ne possède pas d'alimentation interne.

Avis DOC canadien relatif au matériel informatique de classe B

Cet apparéil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Table des matieres

Avant de demarrer 2

Utilisation de ce manuel 2

Précautions à observer lors de l'utilisation de votre ordinateur............9

Introduction 12

Préparer vosore ordinateur 12
Familiarisez-vous avec votre ordinateur 13

Mise en route 20

Connexion de l'alimentation 20
Mise cn marche dc notre ordinateur portable 21
Utilisation avec la batterie 21

Utilisation de l'ordinateur portable 25

Réglages de l'écran d'affichage LCD 25
Présentation du clavier 26
Affichage d'ecran (OSD) 26

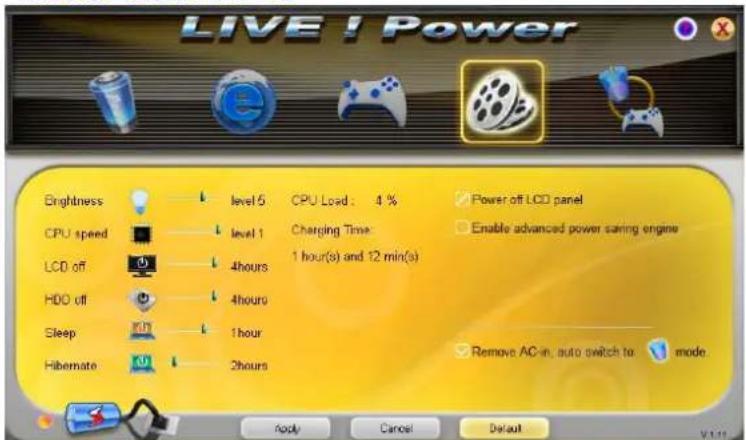

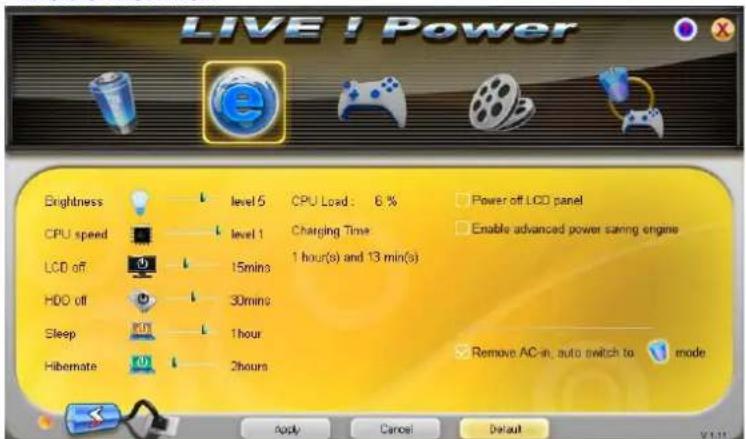

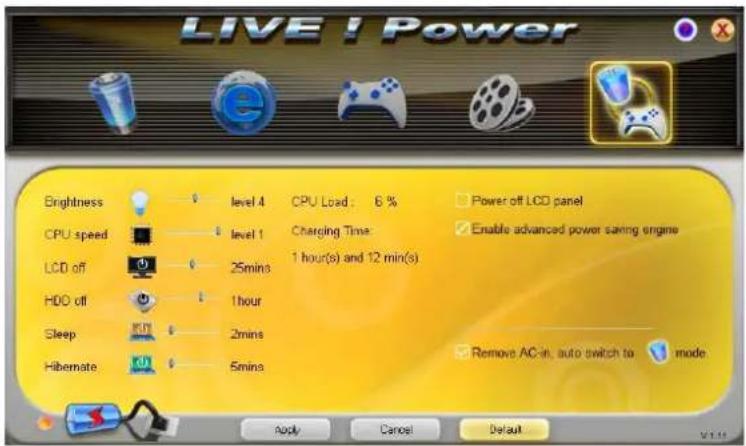

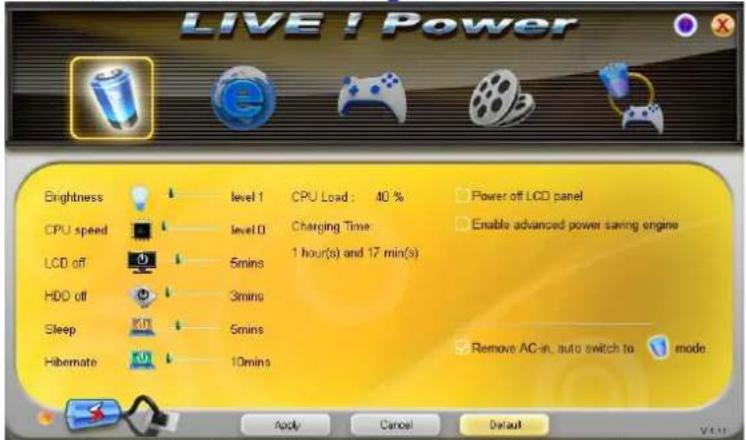

Live Power (En option) 27

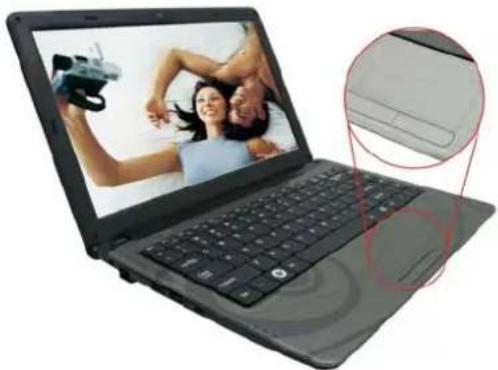

Le TouchPad 32
Connexion d'un dispositif externe de pointage 32
Modes d'économie d'énergie 33

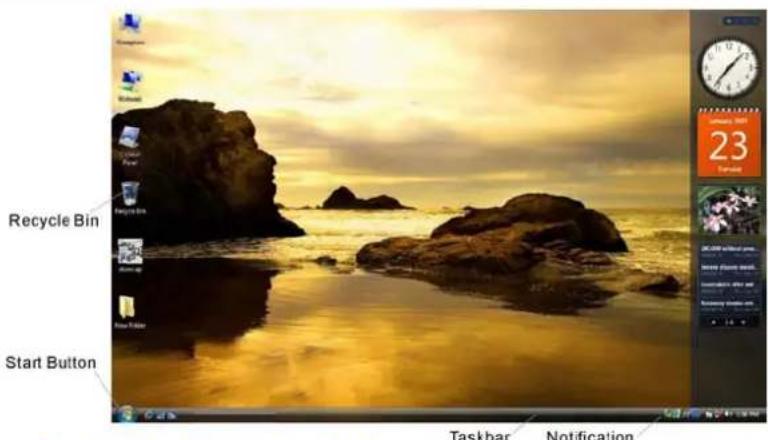

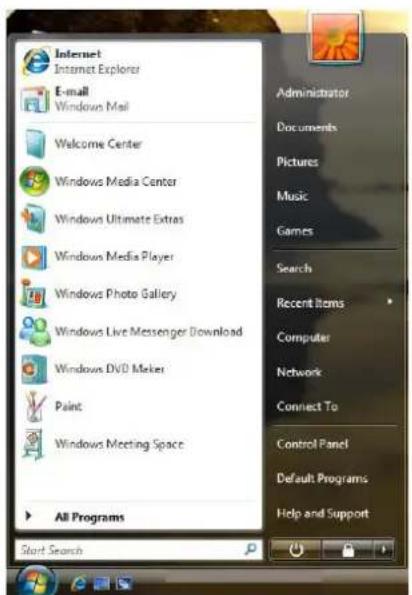

Utiliser Windows 36

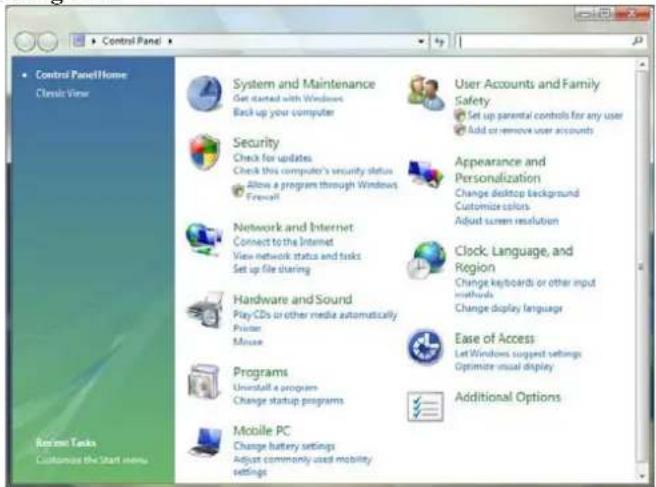

Panneau de Configuration 39

Connexion à l'Internet 41

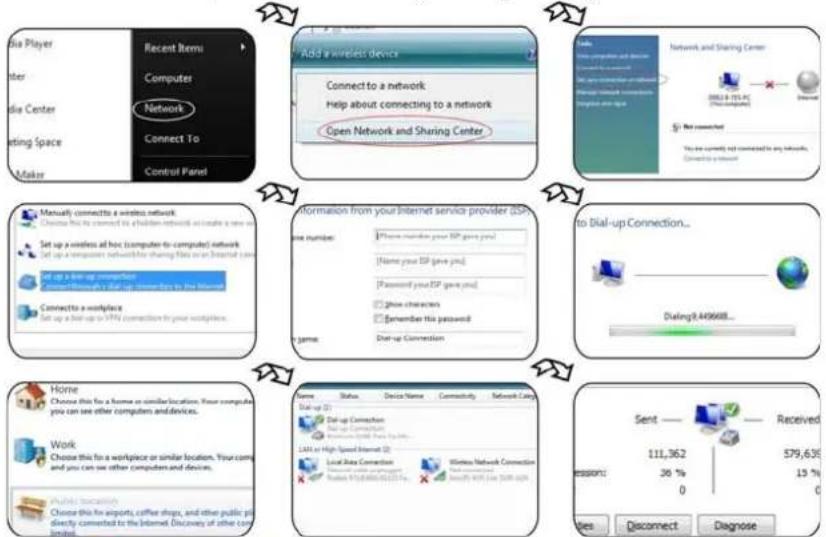

Connexion par modem (en option) 41

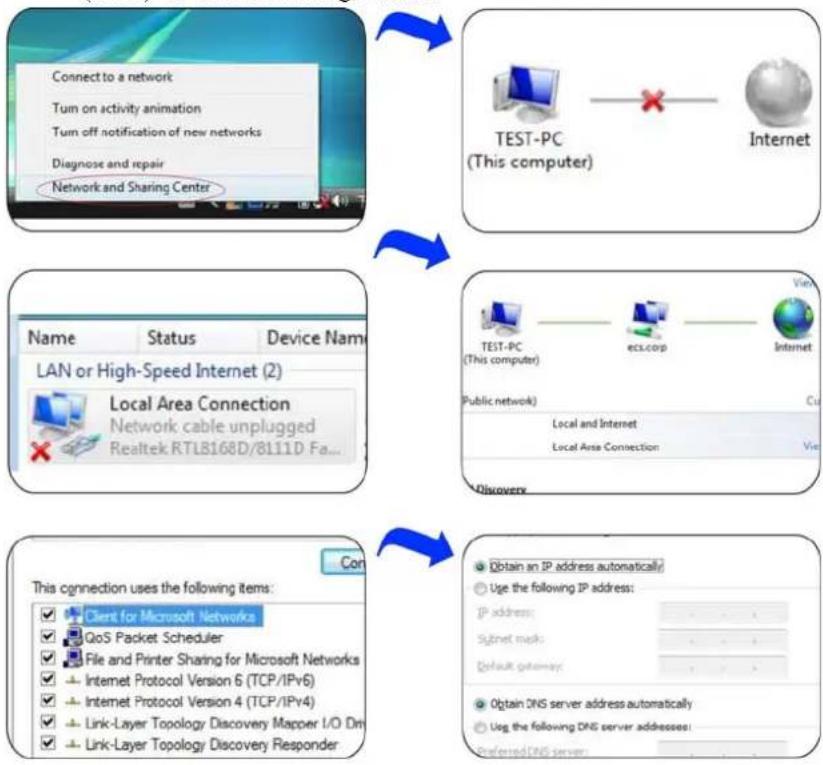

Connexion reseau filaire 42
Connexion reseau sans fil 43

Configuration du BIOS 45

Introduction 45
Navigation dans le menu de configuration du BIOS 45
Acces au programme de configuration du BIOS 45
La barre de legends 46
Lancement des sous-menus 46
Aide generale 47

Enregistrer les changements et quitter le programme de configuration

duBIOS 47

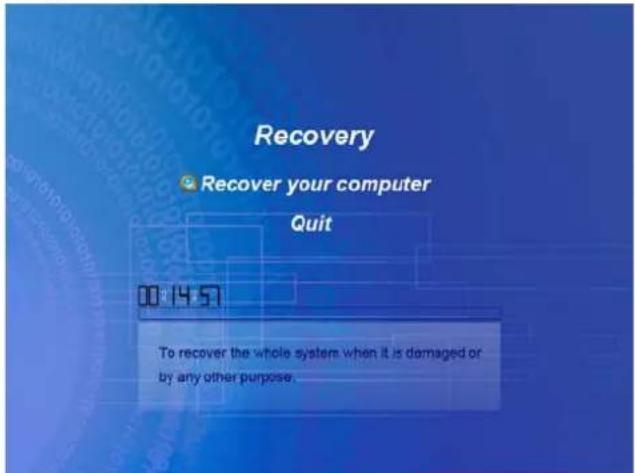

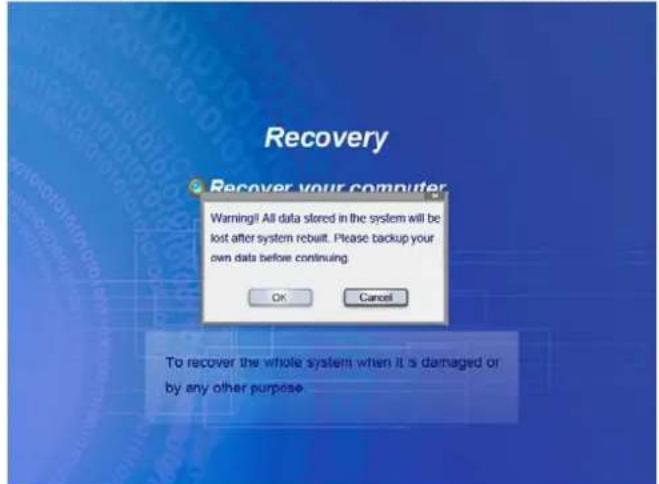

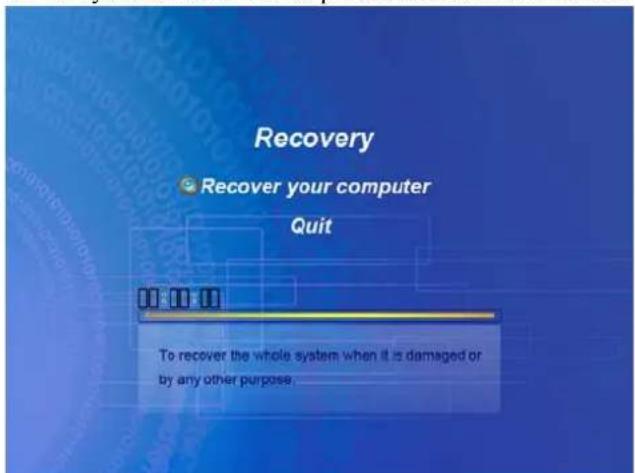

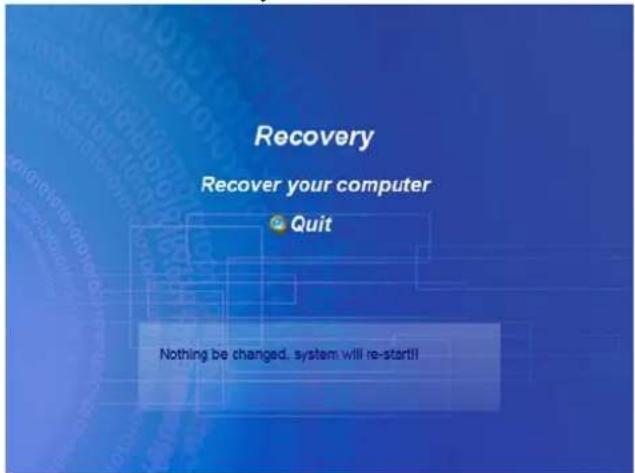

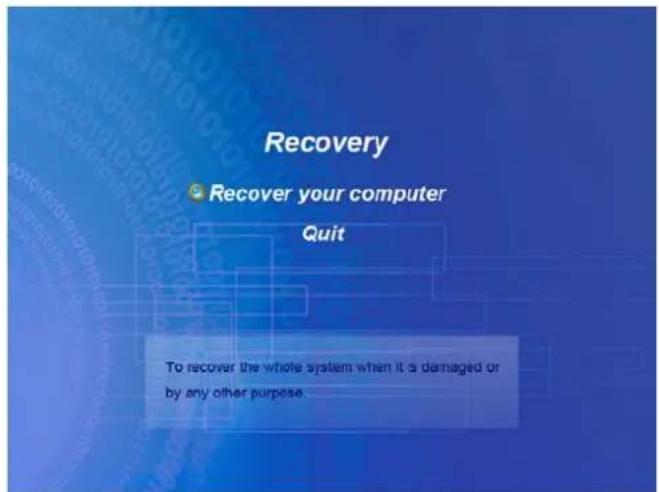

Restauration du système 53

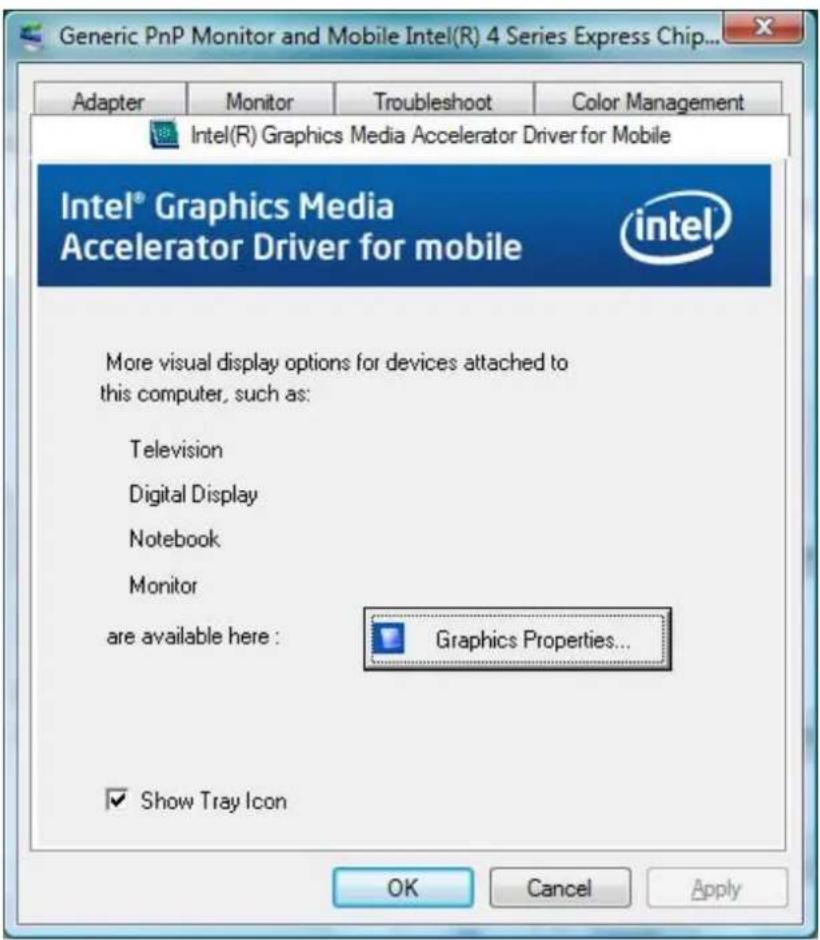

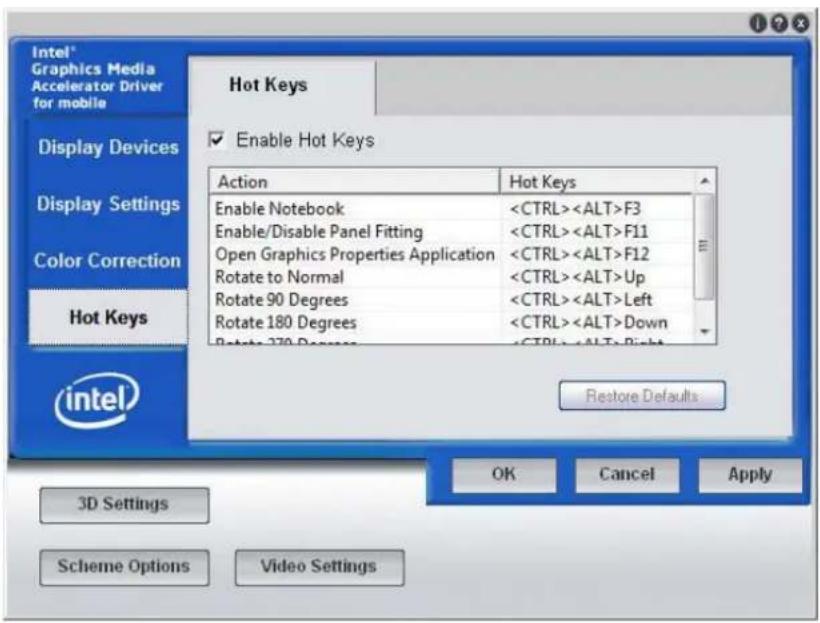

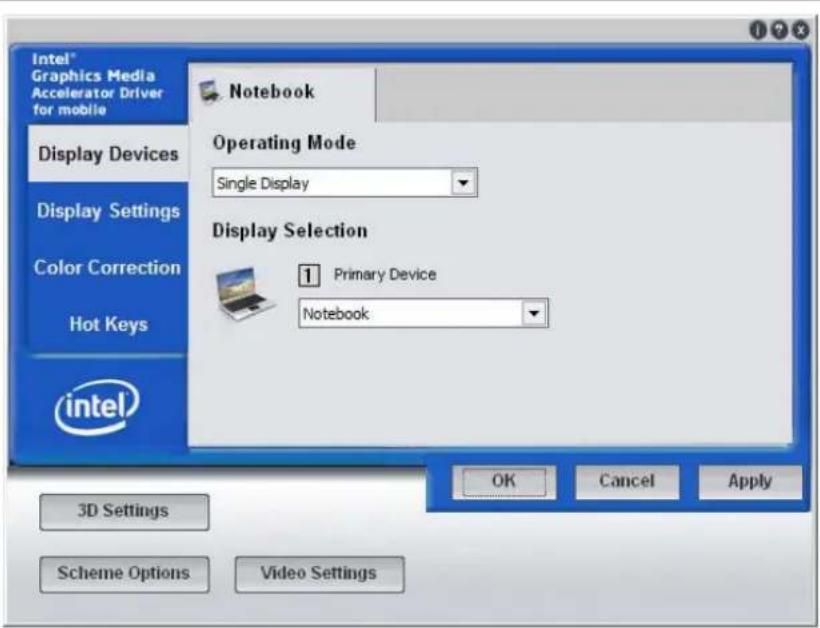

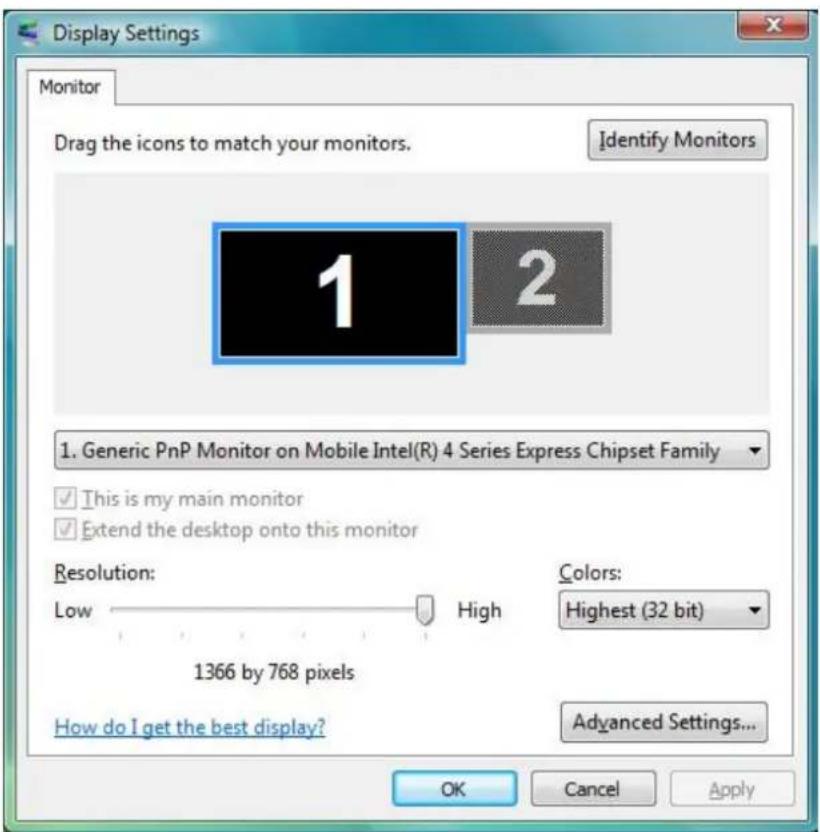

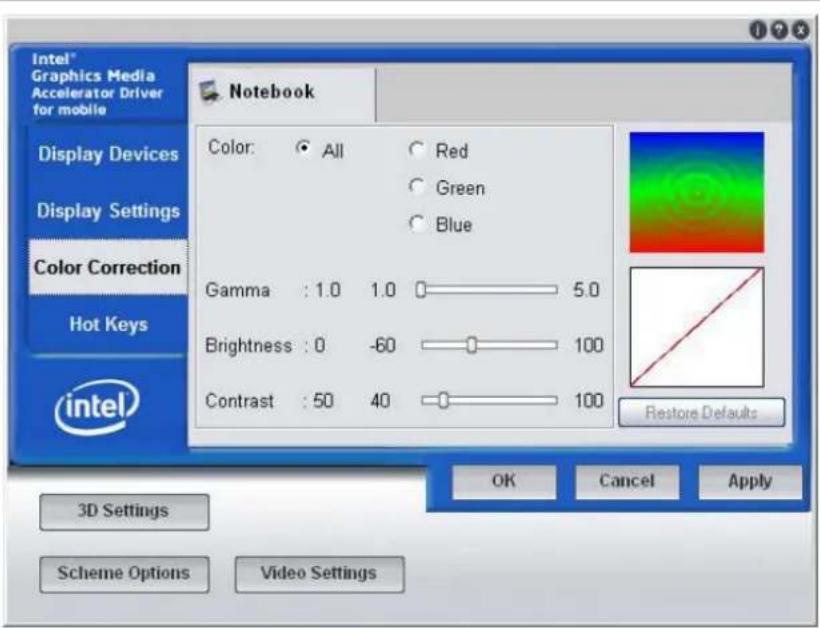

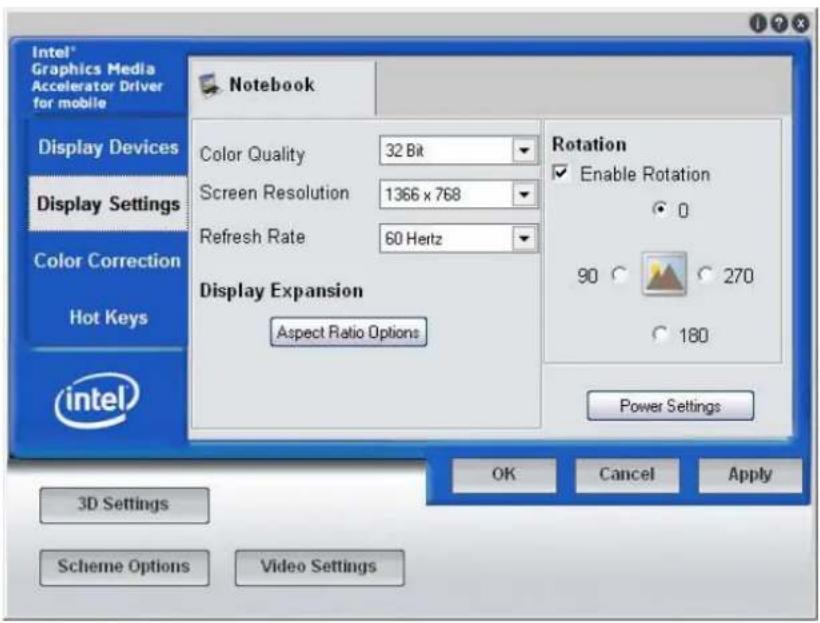

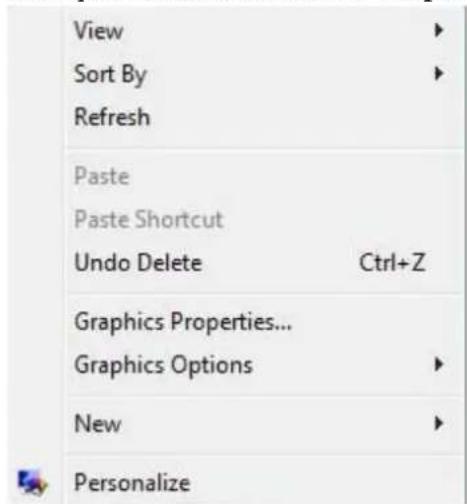

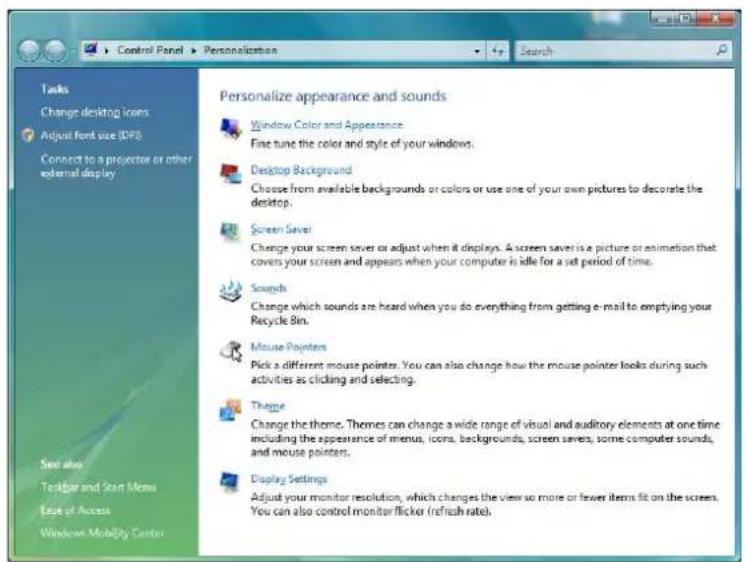

Utilitaires VGA 57

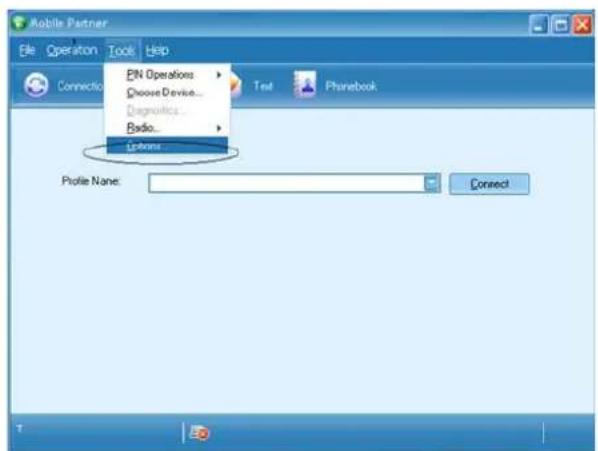

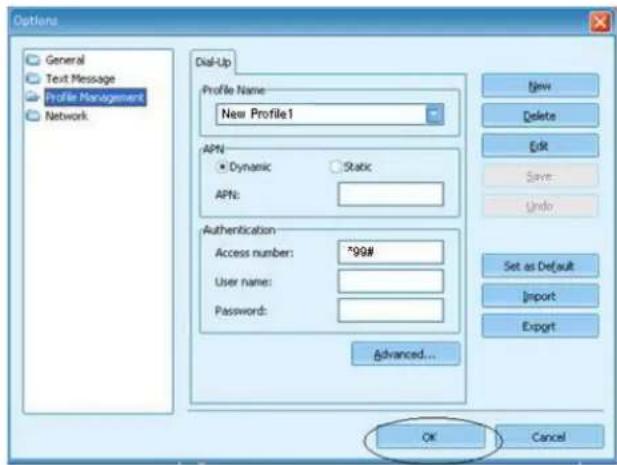

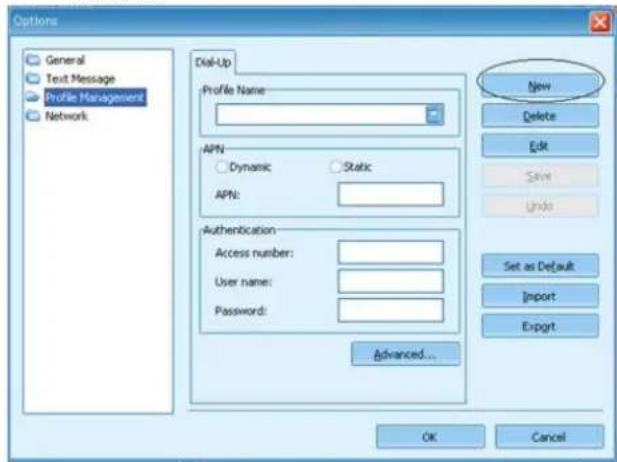

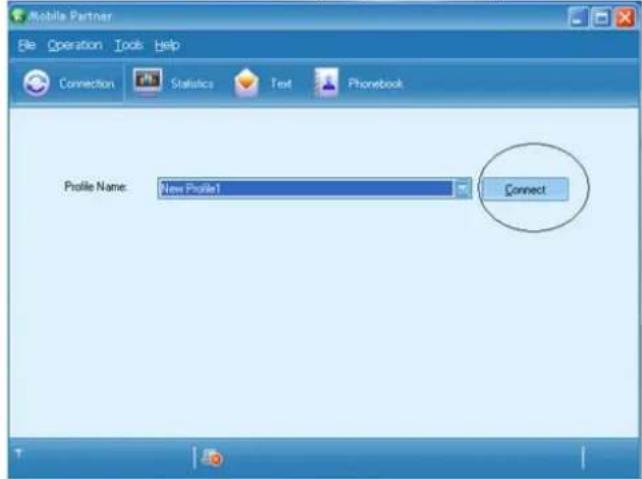

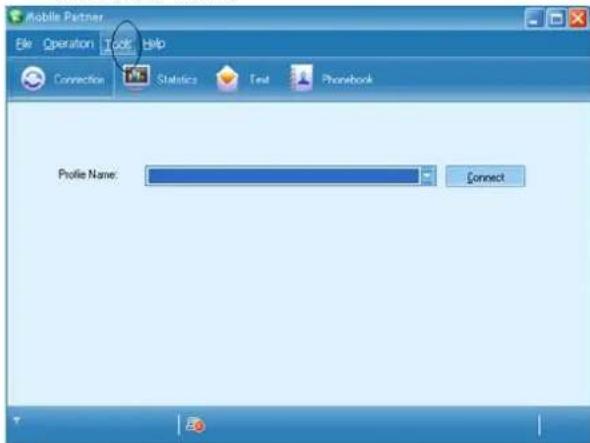

Connexion 3G 64

Dépannage 69

Problèmes audio 70
Problèmes de disque dur. 71

Problèmes d'affichage 72
Problèmes de clavier et de souris 72
Problème de batterie CMOS 73
Problèmes de mémoire 73
Problèmes de carte PC 74
Problèmes de performance 74
Problèmes d'USB 2.0 75

Specifications 77

Chapitre

1

Avant de démarrer

Utilisation de ce manuel

Ce manuel a ete redigede ain de youaider autiliser voire ordinateur de maniere optimale.

Si vous est un utiliseur experimenté d'ordinateurs et/ou des systèmes d'exploitation Microsoft Windows, le Guide de démarrage rapide fourni avec les accessoires vous permettra d'effectuer facilement la mise en route de votre système.
Si vous étés un utilisateur moins experimenté, il est conseilé de dire attentivement leprésent manuel avant d'utiliser votre système.

Que vous soyez un utiliser expérimé ou non, n'oubliez pas de consulter le chapitre Dépannage si vous rencontres des problèmes avec votre ordinateur.

Mesures de sécurité

Cette section a pour but de vous aider à identifier des conditions potentiellement dangereuses d'utilisation de ce matériel. Les dispositifs de sécurité nécessaires ont ete installes sur l'ordinateur pour vous proteger contre d'eventuelles blessures. Cependant, vous nevez utilisez votre propre discernement pour identifier les dangers possibles:

1. Veuillez lirc ces instructions attentivement.
2. Veuillez conserver le present guide d'utilisation pour reference ultérieure.
3. Veuillez débrancher ce matériel de l'alimentation secteur avant nettoyage. N'utilise pas de dénergent liquide ou vaporisé pour le nettoyage. Utilisez un tissu humidifié.
4. En ce qui concerne le matériel connecté, veiliez à ce que la prise d'alimentation soit située à proximité du matériel et facilement accessible.
5. Veuillez conserve ce matériel à l'abri de l'humidité.
6. Installez ce matériel sur une surface stable. Une chute peut provoquer des blessures.
7. Vérifiez que vous utilisez une tension d'alimentation correcte

avant de brancher l'adaptateur secteur.

1. Placez le cordon d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez aucun objet sur le cordon d'alimentation.

2. Tous les avis et avertissements concernant ce matériel doivent être respectés.

3. Si le matériel n'est pas utilisé pendant une longue période, débranchez-le de l'alimentation secteur afin d'eviter qu'il puisse être endommagé par d'eventuelles surtensions.

4. Ne jamais verser de liquide dans les ouvertures, cela pourrait provoquer un incendie ou un choc électrique.

5. N'ouvre jamais le boitier. Pour des raisons de sécurité, le matériel ne doit être ouvert que par un technicien spécialisé.

6. Si l'une des situations suivantes est rencontres, faites vérifier le matériel par un technicien de maintenance:

a. Le cordon d'alimentation est endommagé.

b. Du liquide a pénétré dans l'appareil.

c. Le matériel a ete exposé à l'humidité.

d. Le matériel ne fonctionne pas correctement, ou vous ne pouvez pas le faire fonctionner comme indiquedans le guide d'utilisation.

e. Le matériel est tombé et il est abîné.

f. Le matériel presente des signes évidents de rupture.

1. Ne laissez pas ce matériel dans un environnement non controlé. Des températures de plus de 60^ Celsius (140^) peuvent endommager le matériel.

2. Le système peut être utilisé dans une température ambiente maximale de 35^ .

3. Le niveau sonore au niveau de l'utilisateur, selon les termes de la norme IEC 704-1: 1982 est inférieur ou égal à 70 dB(A).

4. Conditions nécessaires pour le cordon d'alimentation
   Le cordon d'alimentation utilisé avec l'adaptateur secteur doit respecter les conditions fixées pour le pays dans lequel vous utilisez l'adaptateur secteur, qu'il s'agisse d'un courant alternatif 100-120 volts ou 200-240 volts. Vous trouvercz CIDessous les informations concernant les exigences appliquées au jeu de cordon d'alimentation.

Le jeu de cordon doit être homologué pour le pays dans lequel il est utilisé.

Le coupler du matériel doit etre compatible avec une prise de type CEE7/EN60320/IEC 320/NEMA/JIS C 8303.

A. Pour les États-Unis et le Canada :

Le jeu de cordon doit être numérique dans la liste UL et certifié CSA.
Les caractéristiques minimales pour le cordon flexible sont No. 18 AWG, (2) Conducteur du type SPT-2, et (3) 2.

B. Pour le Japon:

Tous les éléments du jeu de cordon doivent composer le numéro d'enregistrement selon la loi japonaise Dentori.
Les caractéristiques minimales pour le cordon flexible sont des conducteurs de type 0.75mm^2 (2) Conducteur du type VCTF ou VCTFK, et (3) 2.
Le cordon doit avoir une capacité de courant nominal minimum de 7A
La fiche de branchement doit etre du type deux poles et mise a la terre avec une configuration de standard industriel japonais C8303 (15A, 125 VAC)

C. Pour les autres pays :

Les raccords du jeu de cordon doivent porter la marque de l'agence responsable de l'évaluation dans un pays déterminé.
Le cordon flexible doit etre de type HAR (harmonise) H03VVH2-F.
Le jeu de cordon doit avoir une capacité d'au moins 2,5 et accepter une tension de 125 ou 250 volts.

ATTENTION: Le modele I30ILx/I30IIx (x = 0 9) est concu pour etre utilise ququement avec le modele d'adaptateur CA suivant

Delta ADP-40PH AB

Delta ADP-40HM AD

Liteon PA-1400-11

Lishin 0225C2040

1. Lors de l'utilisation de votre matériel téléphonique, des mesures de précaution élémentaires doivent être respectées afin de minimiser les risques de feu, de chocoléctrique et de blessure. Ces mesures sont enumeratedes ci-dessous:

N'utilisez pas ce matériel à proximé de l'eau, comme par exemple près d'une baignoire, d'un lavabo, d'un bac à laver, dans un sous-sol humide ou prés d'une piscine.
Évitez d'utiliser le téléphone (autre qu'un téléphone portable) pendant un orage. Il peut exister un risque de chocoléctrique.
N'utilissez pas le téléphone pour signaler une fuite de gaz à proximé de la fuite.

Utilisez uniquement le cordon d'alimentation et les batteries spécifiés dans ce manuel. Ne jetez pas les batteries au feu. Elles pourraient explomer. Reportez-vous à la règlementation locale pour d'eventuelles instructions particulières.
19. N'utilisez pas l'adaptateur secteur à proximé d'une etendue d'eau ou d'autre liquide. Ne versez pas de liquide dans l'adaptateur secteur.
20. Avertissement relatif aux produits Laser de classe I: Des radiations invisibles sont émises par le Laser. Evitez de vous exposer à ces radiations lorsque le tiroir est ouvert.
21. Risque d'explosion si la batterie est remplacede d'une maniere incorrecte. Remplacez uniquement avec une batterie de meme type ou de type équivalent recommendée par le constructeur. Debarrassez-vous des batteries usagées en accord avec les instructions du constructeur. Ne jamais retirer le bloc de batteries lorsque l'alimentation est en marche car cela risque de provoquer une perte de données liée à la perte d'alimentation.

N'essayez pas de démonter le boîtier contenant le laser. Le rayon laser utilisé dans ce produit est dangereux pour les yeux. L'utilisation d'instruments optiques, tels que des loupes, avec ce produit augmente les dangers potentiels pour vos yeux. Pour votre sécurité, faites réparer cet équipement uniquement par un réparateur/agréé.

1. En cas d'urgence, l'utilisateur arrête le système en débranchant la prise d'alimentation.

AVERTISSEMENT....

Cette partie est

Lorsque vous Voyez ce symbole, faites attention car ce point peut être très chaud.

Précautions à observer lors de l'utilisation de votre ordinateur

Laisservoire ordinateur s'adapter à la température ambiente

Votre ordinateur portable peut facilement supporter des températures extrêmes, mais il est sensible aux brusques variations de température, rencontres par exemple en passant d'un extérieur froid à un bureau chauffé. Les variations rapides de température peuvent causeur un phénomène de condensation à l'intérieur du boîtier, pouvant endommager les composants électroniques qui s'y trouvent.

Si vous receivez votre ordinaire alors que la température extérieure est chaude ou froide, ne le mettez pas en marche pas immédiatement, mais laissez-le s'adapter progressivement à la température de la piecependant au moins trois ou quatre heures.

AVERTISSEMENT....

Si vous

réceptionné chez le ordinateur alors que la température extérieure est froide, ne branchez pas votre ordinateur tant qu'il ne s'est pas adapté à la température de la pierce.

Chaleur, froid, humidité et éblouissement

Installer votre ordinateur dans un lieu adaptations qui ne soit ni trop chaud ou trop froid et ni trop nombre ou trop lumineux. Les reflets et l'éblouissement peuvent rendre la lecture à l'écran difficile et fatigante.

Laisser un espace suffisant autour de votre ordinateur afin que la circulation d'air puisse s'effectuer correctement ; vous évitez ainsi d'endommager par surchauffe les éléments de votre système.
N'obstrucz pas les orifices de ventilation.

N'exposez pas votre ordinateur directement) la lumière du soleil.

Environnement de travail adapté

Viete ordinateur fonctionnera parfaitement dans un environnement de travail normal, toute fois les composants de votre système ne sont pas concus pour supporter des conditions de temperature et d'humidité extrêmes.

Certains facteurs auxquels vous n'étés pas sensibles vous-même peuvent cependant endommager votre ordinateur, comme par exemple: l'électricité statique, la poussière, la vapeur ou l'huile. Si vous souhaitez utiliser votre ordinateur à l'extérieur, installez-le dans un endroit propre et dans un environnement comfortable.

Le module de batterie au Lithium fourni vous permet d'utiliser votre ordinateur de manière autonome. Avant la première utilisation de votre ordinateur avec l'alimentation par batterie, retirez la batterie de son emballage, installez-la dans l'ordinateur et rechargez-la complètement.

Chapitre

2

Introduction

Préparer votre ordinateur

1

2

3

4

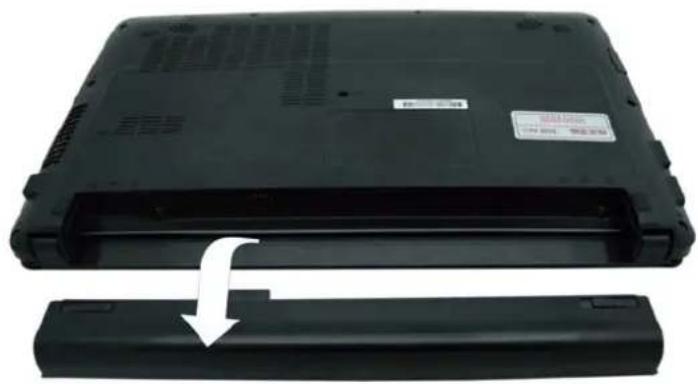

1. Installer la batterie
2. Connecter l'adaptateur CA

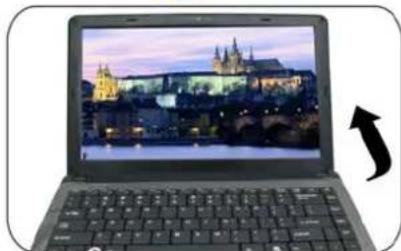

3. Ouvrir le panneau d'affichage

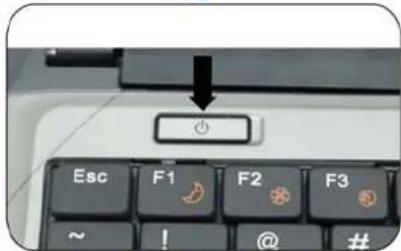

4. Allumeruveorodinateur

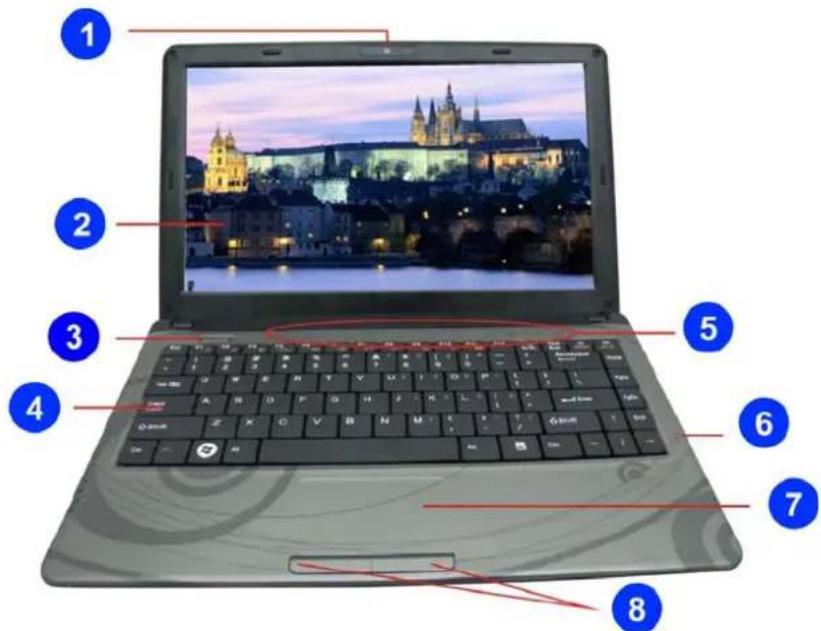

Familiarisez-vous avec votre ordinateur

AVERTISSEMENT.... Pour éviter

d'endommager le panneau d'affichage :

1. Ne fermez pas violemment I'affichage.
2. Ne placez�除 un object sur l'affichage quand il est ouvert ou fermé.
3. Assurez-vous que le système est eteint ou en mode veille avant de fermer le panneau d'affichage.

1. Bouton deamera
2. Affichage LCD

1. Bouton Marche / Suspension

2. Clavier

REMARQUE....

Leclavierchange selonles

pays

1. Boutons Multimédia

1 2 3 4 5 6 7 8

1. Mode silencieux (Gestion d'alimentation)
2. Internet
3. Media Player Application
4. Mode Précédent
5. Mode Lecture/Pause

6. Mode Suivant
   7.Mode Arret
   8.Mode Volume

7. Microphone

8. Pavé tactile

9. Boutons du pavé tactile

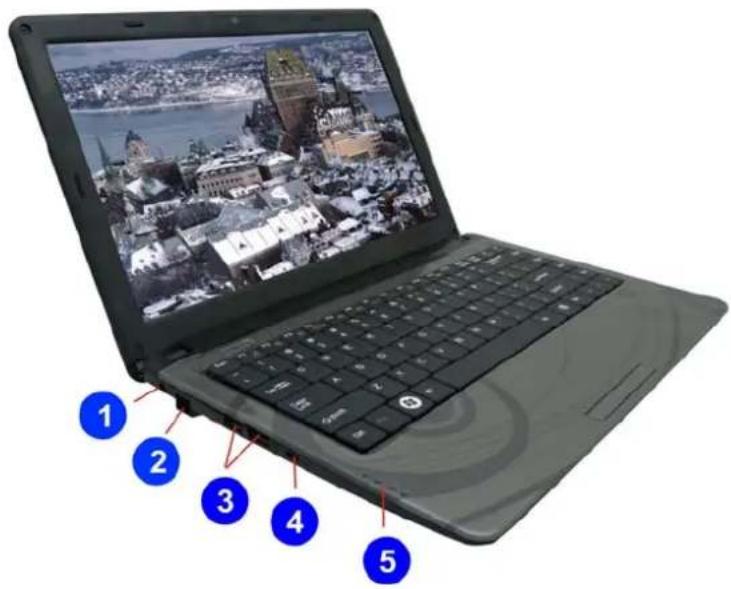

Vuedegauche

1. BC In (Entrée CC)
2. Port Modem (En option)

REMARQUE....

Débranche toujours toutes

les lignes téléphoniques de la prise murale avant de réparer ou de démonter cet équipement. Pour diminuer le risque d'incendie utiliser uniquement des cordons de ligne de télécommunication No. 26 AWG ou supérieur.

1. Port USB 2.0
2. Yerrou Kensington
3. Indicateur d'etat LED

Indicateurs de I'etat du système et de I'alimentation

Symbole graphique LED	Indication
(▲)	Le voyant vert indique que le système est allumé. Le voyageant vert clignotant indique que le notebook est en mode Suspension.
	Le voyageant bleu indique que WLAN/Bluetooth est actif.
(▲)	État de la batterie En charge - Bleu Pleine - Bleu Décharge - Rouge
(▲)	Le voyageant bleu indique que le disque dur et/ou le lecteur optique sont en cours d'accès.

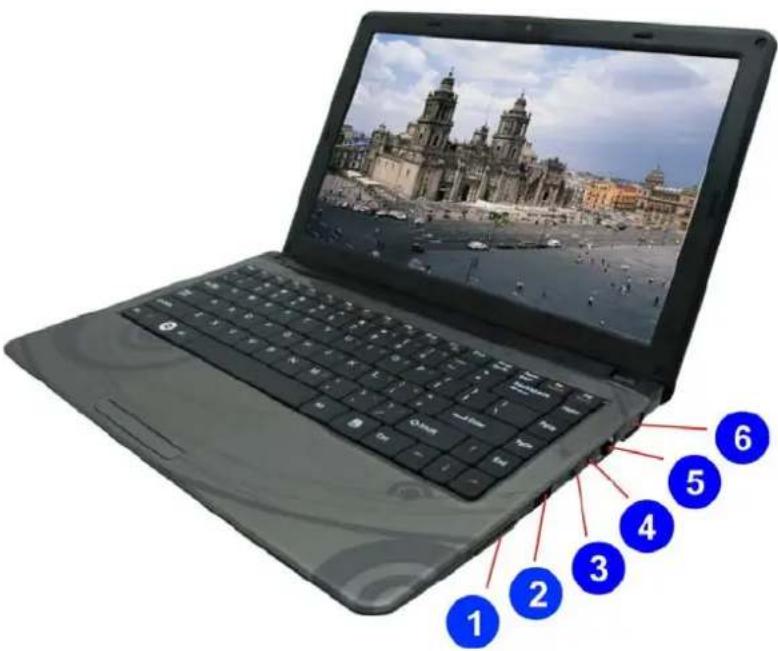

Vuelde droite

1. Cacteur de carte 4 en 1 (Carte memoire SD/MMC/MS/MS Pro)
2. Port USB 2.0 amélioré

REMARQUE....

Renforce la source

d'alimentation USB pour le port USB, la fonction permet aux utilisateurs d'éviter d'endommager le port USB lors de l'utilisation de tout autre périphérique USB à forte consommation.

AVERTISSEMENT....

Lors de

l'utilisation de tout périphérique USB externe, utilisez seulement le cable fourni par le fabricant. L'utilisation d'un autre cable affectant le flux actuel peut provoquer des dommages inattendus.

Ne convient pas à l'utilisation de lecteur optique ou disque dur USB 3.5" ou 5.25"

1. Prise d'entrée de ligne Microphone/Audio
2. Prise casque stereo
3. Bort Ethernet / LAN

REMARQUE....

Quand you utilisez un LAN,

veuillez utiliser un cable blinde EMI pour réduire les interférences lors de la transmission.
6. Port CRT

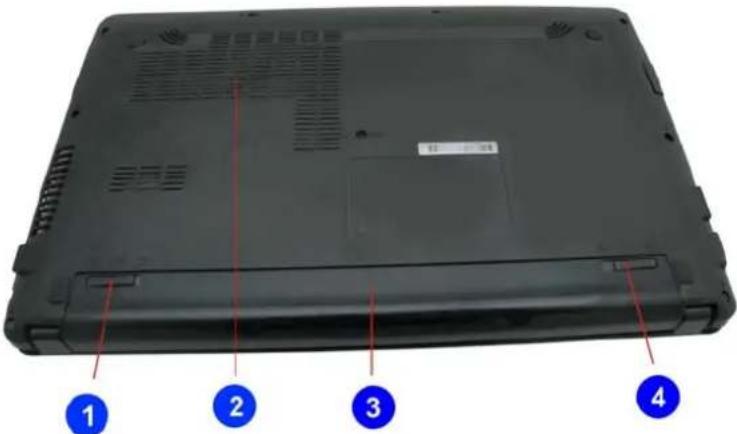

Vue de dessous

1. Verrouillage de la batterie
2. Compartment d'extension
3. Compartment de batterie
4. Loquet d'ouverture de batterie

Chapitre

3

Mise en route

Connexion de l'alimentation

Connexion de l'adaptateur secteur

Un adaptateur secteur universel fourni avec votre ordinateur permet de l'alimenter en courant contin et de recharger la batterie. La tension d'entrée de l'adaptateur peut se situer entre 100 et 240 volts, couvrant ainsi les tensions de courant secteur classiques utilisées dans la plupart des pays. Le cordon d'alimentation de l'adaptateur secteur nécessite l'utilisation d'une prise secteur à trois trous reliée à la terre. Pour connecter l'ordinateur à une alimentation externe :

AVERTISSEMENT....

N'utilisez pas de

cordon de raccordement de qualite inférieure, car cela pourait provoquer des dommages a vous ordinaire. L'ordinaire est livre avec son propre adaptateur secteur. N'utilise pas un adaptateur secteur different pour alimenter vous ordinaire.

Lorsque cela est possible, laissez l'adaptateur secteur branché à l'ordinateur portable, afin de recharger la batterie.

AVERTISSEMENT.... Ne jamais arrêté ou réinitialiser votre ordinateur lorsque l'unité de HDD dur est utilisé et lorsque l'icone d'etat de ces unités est allumée; cela pourrait provoquer la perte ou la destruction de vos données. Attendez toujours au moins 5 secondes après avoir arrêté votre ordinateur avant de le redémarrer, L'arrêt et la mise en route trop rapprochés de l'ordinateur peut endommager les circuits electriques de celui-ci.

Mise en marche de votre ordinateur portable

MettezYOUR ordinateur portable en marche en appuyant sur le bouton Marche. Pour cela maintenez le bouton pendant une a deux secondes, puis relachez-le.L'autotest de demarrage (POST) s'execute alors.

Lorsque l'autotest de démarriage est acheve, l'ordinateur exécuté le programme de démarriage en copiant des fichiers du disque dur vers la mémoire. Si vous système d'exploitation (tel que Windows XP.... etc.) est installé, il doit démarrer automatiquement.

Pour arrêter votre ordinaire portable, enregistrez d'abord vos travaux en cours et fermez toutes les applications, puis sélectionnez "Arrêter l'ordinaire". Une boîte de dialogue s'affiche, cliquez sur le bouton "Arrêter" afin d'arrêter votre ordinaire.

REMARQUE.... Si vous ordinateur est bloqué et que vous ne pouvez pas l'arrêter en suivant la procédure ci-dessus, appuyez sur le bouton de mise en marche pendant 4 à 6 secondes afin de forcer l'arrêt.

Utilisation avec la batterie

Votre ordinateur est fourni avec un module de batterie rechargeable qui vous permet d'utiliser l'ordinateur sans le connecter à une alimentation externe. Lorsque la batterie est complètement chargeée, vous pouvez utiliser l'ordinateur pendant environ 2 heures dans les conditions suivantes :

La batterie est initialement complètement chargée
Aucun periphérique n'est installé.

REMARQUE.... Utilisez uniquement des batteries homologues par un distributeur agree. Toutes les batteries ne sont pas identiques et ne doivent pas etre

considerées comme tel. L'utilisation d'une batterie non homologué peut provoquer des dommages importants à l'ordinateur, ainsi qu'à vous-même en raison d'émissions toxiques.

AVERTISSEMENT....

II y a danger

d'explosion si la batterie n'est pas remplacede correctement. Remplacez-la uniquement par un type de pile équivalent recommendé par le fabricant. Eliminez les batteries usagées conformément aux instructions du fabricant ou conformément aux lois en vigueur.

Mise en place et retrait d'un module de batterie

Lorsque vous déballez votre ordinaire, le module de batterie est normallement déjà installé dans celui-ci. Dans le cas contraire, veuillez suivre les indications ci-dessous:

Pour retirer le module de batterie :

Charge de la batterie

Le module de batterie installé se recharge à chaque fois que

l'ordinaire est connecté à un adaptateur secteur branché à une prise secteur alimentée.

Il est conseilé de décharger complètement la batterie de temps à autre afin de maintainir ses performances au maximum.

Chapitre

4

Utilisation de l'ordinateur portable

Réglages de l'écran d'affichage LCD

Les paramètres d'affichage de l'écran LCD peuvent être ajustés au moyen des raccourcis clavier suivants.

Action	Contrôle du système
Fn + F4	Change le mode d'affichage : LCD seulement, CRT seulement et simultanément LCD&CRT.
Fn + F7 Augmente le niveau de luminosité.
Fn + F8 Diminué le niveau de luminosité.

Entretien de I'ecran LCD

Les écrons LCD sont des dispositifs délicats qui nécessit une manipulation attentive. Veuillez observer les précautions suivantes :

Lorsque vous n'utilise pas votre ordinateur, laissez l'écran LCD fermé de manière à le protégger de la poussière.
Si vous avez besoin de nettoyerYOUR écran LCD,utilizez un tissu mocilleux et essuyez doucement la surface de I'écran.
Ne placez pas vos doigs ou un objet pointu directement sur la surface ct nc vaporisz jamais dc produit nettoyant sur celui-ci.
N'appuyez pas sur la surface de I'écran et ne déposez pas d'objets sur le couvercle lorsqu'il est fermé. Cela pourrait rompre ou endommager l'écran LCD.

Affichage externe CRT

Vou pouvez brancher un moniteur exter ne au moyen du connecteur CRT à 15 broches.

LCDseulement
CRTsubsection
simultanément LCD&CRT

Vous pouvez passer de l'une à l'autre de ces configurations au moyen du raccourci clavier [Fn] + [F4]. Pour obtenir des informations au sujet du branchement d'un moniteur externe, veuillez consulter le

Chapitre 4.

Présentation du clavier

Touches de fonction (Touches de raccourci)

Action	Contrôle du système
Fn + F1	Entre en mode Suspension
Fn + F2	Entre en mode Silencieux
Fn + F3	Activer/Désactiver Audio/ bip PC en sortie
Fn + F4	Change le mode d'affichage : LCD seulement, CRT seulement et simultanément LCD&CRT.
Fn + F5	Augmente le volume du haut-parleur.
Fn + F6	Diminue le volume du haut-parleur.
Fn + F7	Augmente le niveau de luminosité.
Fn + F8	Diminue le niveau de luminosité.
Fn + F9	Activer/Désactiver le pavé tactile
Fn + F10	Activer/Désactiver le WLAN
Fn + F11	Activer/Désactiver la camera CCD
Fn + F12	Activer/Désactiver la camera CCD

Affichage d'écran (OSD)

OSD (Affichage d'écran) vous offre un accès facile à la touche de fonction que vous utilisez normalement pour executer certaines des applications que vous voulez executer.

Voussouspouceaussi execueter la combinaison de touches de raccourci offerte qui est imprimee sur la portion supérieure du clavier.

Après avoir activé la touche de fonction, l'icone apparaitra dans le coin supérieur droit de votre écran de fenêtre.

Icione d'affichage d'écran

WebCam activée/désactivée Fn + F11
Verr. Maj
Verr.Num.
Arrêt Défil
WLAN activé/désactivé Fn + F10	(1)
3G activé/désactivé Fn + F12	2
Luminosité Fn + F7 / Fn + F8	3
Muet activé/désactivé Fn + F3	4
Volume Fn + F5 / Fn + F6	5

Icône de barre OSD

Verr. Maj. activé	A
Verr.Num activé	23
Arrêt Défil. activé	1
WLAN activé	0
WebCam activée	0
BlueTooth activé	7
Large bande mobile activée	0

La barre de l'OSD peut être affichée sur la barre laterale ou vous pouvez la faire glisser n'arrête ou au sommet (horizontal) ou sur les cotes (verticalment) de votre écran.

Horizontaltalement

Haut ou bas

Verticalement - Droite ou gauche

Live Power (En option)

Live Power est une technique d'économie d'énergie qui permet d'économiser la consommation de votre batterie en désactivant certains périhériques prolonguant ainsi la durée d'utilisation de la batterie.

Cliquez sur l'icone de Live Power dans la barre inférieure droite de votre écran pour ouvrir l'affichage de Live Power.

Le Live Power offre cinq modes selon l'application que vous exécutez:

Mode d'économie d'énergie: Offre une fonction de faible consommation, convenant à un faible taux d'utilisation et au mode suspension.
Mode Normal: Offre un etat de travail general.
Mode Haute performance: Pour une condition d'efficacité plus elevée.
Mode de lecture DVD: Destiné à la visualisation de film.
Mode Dynamique: Pour le mode d'utilisation de l'alimentation système, basculant le chargement du CPU et la durée de vie de la batterie sur le mode approprié.

Cette application Live Power offre des super options d'économie si les éléments suivants sont sélectionnes :

Activer le moteur d'économie d'énergie avancée

Le système prendra la main et basculera automatiquement sur un mode d'alimentation approprié. La manière dont le système gère la sélection dépendra des modèles utilisés.

Désactiver le panneau LCD

Quand le système est alimenté par batterie et que la charge du CPU est faible, le panneau LCD, le panneau LCD s'eteindra pour economiser l'énergie de la batterie au bout de 10 minutes s'il n'y a pas d'opération sur votre système et les claviers, souris, pave tactile, Webcam USB connectés, ainsi que tout logiciel de lecture de DVD comme Media player.

Mode d'économie d'énergie

Luminosité du LCD : Niveau 1 LCD désactivé : Inactif après 5 minutes

HDD desactive: Inactif après 3 minutes
Veille: Inactif après 5 minutes
Veille prolongée: Inactif après 10 minutes

Mode normal

Luminosité du LCD : Niveau 5 LCD désacté : Inactif après 15 minutes

HDD désactif : Inactif après 30 minutes
Veille : Inactif après 1 heures
Veille prolongée : Inactif après 2 heures

Luminosité du LCD : Niveau 5LCD désactéve : Jamais

HDD désactéve : Jamais Veille : Jamais

Veille prolongée: Jamaica

Mode Lecture DVD

Luminosite du LCD : Niveau 5LCD désactivé : Inactif 4 heures

HDD désacté: Inactif après 4 heures

Veille: Inactif après 1 heures
Veille prolongée: Inactif après 1 heures

Mode Commutation dynamique

Longévité de la batterie%		Chargement du CPU
		Haute	Milieu plus	Milieu	Faible
		Plus de 50%	Plus de 30%	Plus de 4%	<4%
Niveau 5	Plus de 90%	Mode Haute performance	Mode Haute performance	Mode Haute performance	Mode Normal
Niveau 4	Plus de 50%	Mode Haute performance	Mode Haute performance	Mode Normal Mode	Normal
Niveau 3	Plus de 30%	Mode Haute performance	Mode Normal Mode	Normal	Mode d'économie d'énergie
Niveau 2	Plus de 15%	Mode Normal Mode	Normal	Mode d'économie d'énergie	Mode d'économie d'énergie
Niveau 1	Plus de 6%	Mode Normal	Mode d'économie d'énergie	Mode d'économie d'énergie	Mode d'économie d'énergie
Niveau 0	Moins de 5%	Mode d'économie d'énergie	Mode d'économie d'énergie	Mode d'économie d'énergie	Mode d'économie d'énergie

REMARQUE....

La charge du CPU est

automatiquement affichée sur l'affichage de l'application indiquant le mode d'économie d'énergie.

Le TouchPad

Le TouchPad est un pavé électronique tactile situé juste en bas de votre clavier. Vous pouvez faire glisser un doigt sur sa surface pour déplacer le curseur.

Vous pouvez également utiliser les touches situées en bas du TouchPad comme boutons gauche et droit de la souris.

Précautions concernant le TouchPad

Le TouchPad est un dispositif sensible à la pression. Veuillez prendre les précautions suivantes :

Ne laissez pas le TouchPad en contact avec de la saleté, un liquide ou un corps gras.
N'utilisez pas le TouchPad avec des doigts sales.
Nc placcz pas d'objects lourds sur le TouchPad ou sur les touches du TouchPad.

Vou puevez utiliser le TouchPad avec des applications Microsoft Windows ainsi qu'avec d'autres applications.

Connexion d'un dispositif externe de pointage

Le système autorise l'emploi d'un seul dispositif de pointage, qu'il soit interne ou externe.

Stockage et récapération de données

Le stockage et la recupération de données sont parmi les taches les plus essentielles que vous aurez à effectuer lors de l'utilisation de votre ordinateur. Celui-ci est équipé d'un lecteur de disque dur (HDD). Le disque dur est amovible, ce qui permet de maintainir facilement votre matériel à jour.

Modes d'économie d'énergie

Cette section contient des informations relatives à l'alimentation de l'ordinateur portable, incluant l'adaptateur secteur, le module de batterie, la charge de la batterie, ainsi que des conseils permettant de développer les capacités de la batterie.

Le système d'alimentation est composé de deux parties : l'adaptateur secteur et le module de batterie. L'adaptateur secteur convertit le courant alternatif fournit par une prise secteur en courant continu nécessaire pour alimenter l'ordinateur.

L'alimentation par batterie

La durée de vie de la batterie peut être augmentée au moyen des fonctions de gestion de l'alimentation. Avant d'utiliser votre ordinateur pour la première fois avec l'alimentation par batterie, vérifie l'icone d'etat de la batterie sur la barre d'outils de Windows, afin de vous assurer que celle-ci est complètement chargée.

La durée de charge est d'environ 2.5 heures lorsque l'ordinateur portable est arrêté.

REMARQUE....

Si vous utilisez la batterie

de façon intensive à raison de plus de 20 cycles de déchargement/rechargement complets par mois, nous vous recommendons d'effectuer le "Calibrage de la batterie" tous les 3 mois pour préserver la vie de la batterie.

Consultez la rubrique "Calibrage de la batterie" décrivant le calibrage de la batterie de votre système abordé plus loin dans de ce chapitre.

Si vous découvert que la durée de vie de la batterie diminue, effectuez immédiatement le "Calibrage de la batterie".

Retrait du module de batterie

Pour-retirer le module de batterie de son compartment, reportez-vous au Chapitre 3, Mise en place et retrait d'un module de batterie.

Préparation du module de batterie pour la première utilisation (Calibrage de la batterie)

Avant d'utiliser le module de batterie pour la première fois, le batterie doit être étalonné afin de receivevoir des informations exactes concernant la durée de vie de la batterie.

Pour étabonnner le module de batterie, veuillez suivre les indications suivantes:

1. Insérez la batterie dans son compartment et démarrez l'ordinateur portable. Si la batterie est complètement déchargée, passez à l'étape suivante.

Sinon, laissez la batterie se vider jusqu'à ce que les signaux sonores (bips) de batterie très faible soient émis.

Le système entraía alors automatiquement en mode de suspension.

1. Arretez l'ordinateur. Branchez l'adaptateur secteur et laissez la batterie se recharger complètement. Lorsque le voyant de recharge de la batterie s'esteint, celle-ci est alors complètement rechargée.
2. Demarrez l'ordinateur, laissez la batterie se vider jusqu'à ce que les signaux sonores (bips) de batterie très faible soient émis.

Le système enterra alors automatiquement en mode de suspension. Vous pouvez alors connecter l'adaptateur secteur.

1. Le module de batterie est maintainant correctement etalonné.

En général, l'utilisation de la batterie jusqu'à ce que l' apparition des signaux de batterie faible, suivi de la recharge totale de la batterie à chaque fois (cyclic de décharge/recharge complet) permet d'obtenir des informations justes au niveau de laJAuge de batterie.

Recharge automatique de la batterie

Vous pouvez recharger automatiquement la batterie en utilisant l'adaptateur secteur. La durée de charge est d'environ 2.5 heures lorsque l'ordinaire portable est arrêté. La durée de charge est d'environ 3.5 heures lorsque l'ordinaire portable est ON.

Etat de la batterie

Le Panneau de configuration de Windows XP dispose d'une appelette qui affiche une icône dans la barre des tâches de Windows, indiquant si l'ordinaire fonctionne avec l'alimentation de la batterie ou grâce à l'adaptateur secteur.

Cette appelette affiche également une jauge qui indique la charge restante de la batterie.

Signal de batterie faible

Lorsque la charge de la batterie atteint l'etat de "Batterie faible", il reste environ 7 à 10 minutes d'utilisation de l'ordinateur.

Un signal sonore est alors émis toutes les 16 secondes, pour vous avertir de cet état. Lorsque la charge de la batterie atteint l'etat de "Batterie très faible", le signal sonore s'accélére.

Votric batterie permet alors une utilisation de l'ordinateur pendant 1 à 2 minutes. Vous devez enregistrer vos données en cours ou branchier l'adaptateur secteur immédiatement, sans quoi vous pourrice perdre ces données.

Lorsque la charge restante de la batterie ne permet qu'une minute d'utilisation, l'ordinateur portable passée en mode de suspension sur disque et s'arrête. Branchez l'adaptateur secteur et réveillez l'ordinateur afin d'enregistrer votre travail.

Batterie d'alimentation de l'horloge en temps réel

Une petiote batterie intégrée alimenté le système pourmaintenir certaines informations lorsqu'lordinateur est arrêté.

Si l'ordinaire reste arrêté pendant une longue période, cette batterie se vide et les informations systémé sont alors perdues.

AVERTISSEMENT....

II existe un risque

d'explosion si la batterie est insérée de manière incorrecte. Remplacez la batterie par une batterie du même type ou par une batterie équivalente recommmandée par le fabricant. Débarrasssez-vous des batteries usagées en respectant les recommendations du fabricant. Ne retirez jamais un module de batterie lorsque l'ordinateur est en marche, cela pourrait provoquer des pertes de données au moment où l'alimentation du système est interrompue.

Redémarrage de l'ordinateur

Après l'installation d'un logiciel, il se peut qu'un message vous demande de redémarrer l'ordinateur, afin de charger le nouvel environnement d'utilisation. Pour redémarrer le système, appuyez simultanément sur les touches [Ctrl] + [Alt] + [Suppr]. Cette opération s'appele également un "démarrage à chaud". Cette combinaison de touches agit comme une réinitialisation logicielle lorsque vous rencontres un problème d'ordre matériel ou logiciel qui bloque le système.

Si cette combinaison de touches ne permet pas d'arreter le système,

vous pouvez redémarrer l'ordinateur au moyen du bouton Marche. Dans le cas où le système reste bloqué pour une certaine raison, l'action sur ce bouton permet d'arrête l'ordinateur.

Réglage de la luminosité

Pour ajuster la luminosite de l'écran LCD, appuyez sur (et maintenez enfoncée) la touche [Fn] située en bas à gauche du clavier et appuyez sur la touche [F7] afin de réduire la luminosité, ou sur la touche [F8] pour augmenter celle-ci.

Utiliser Windows

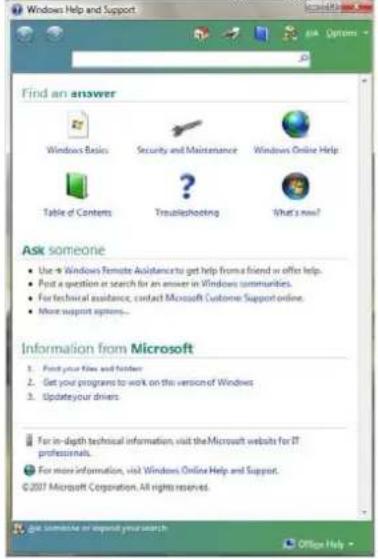

Aide Windows

Pour afficher l'aide Windows Vista, cliquez sur Demarrer Icone Aide et Support et la boite de dialogue apparaitra.

Bureau

Le Bureau peut varier en fonction du logiciel installé sur votre ordinateur portable avec des raccourcis différents ou supplémentaires.

Corbeille (Recycle Bin)

Utilisée pour stocker les fichiers suprimés au cas où vous voudriez les recupérer et les enregistrer dans votre système. Les fichiers ne seront suprimés définitivement de la corbeille que si vous la videz en faisant un clic droit avec votre souris et en selectionnant "Vider la Corbeille".

Bouton Demarrer (Start Button)

Permet un accès rapide à tous les programmes Windows.

Le menu Demarrer vous permet d'acceder et d'afficher les programmes les plus fraisment utilisés. Si vous souhaitez conserver un élément, faites un elic droit sur l'élément et cliquez sur

Ajouter au Menu Demarrer.

Fermer la session permet à l'utilisateur actuel de se déconnecter et à un nouvel utiliser de se connecter.

Arrêter l'ordinateur vous permet d'utiliser les modes Arrêter, Redémarrer et Veille pour la fonction d'économie d'énergie.

Barredstaches (Taskbar)

Lorsque vous lancez un programme, son icône associée apparait dans la barre des tâches vous permettant de basculer entre les programmes en cliquant sur les boutons associés.

Pour ajouter ou supprimer des barres d'outils de la barre des taches: Faites un clic croit sur un endroit vide de l'écran, Sélectionncz Barre d'Outils choisissez la barre d'outils que vous poulez ajouter.

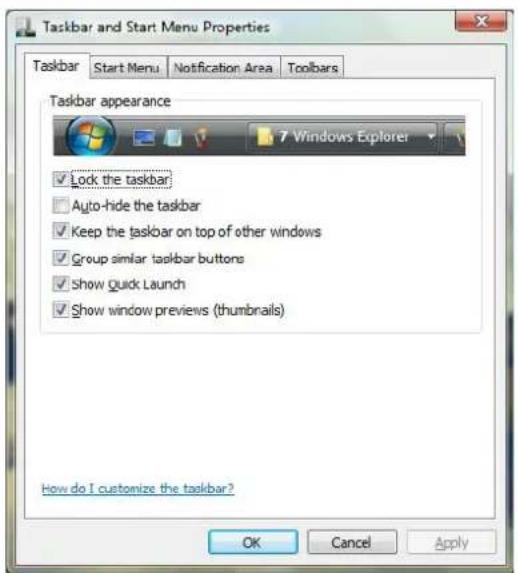

Notification

Les icones apparaissant ici permettent un accès rapide à certains programmes et fonctions d'ordinateur que vous utilisez souvent. Pour pouvoir visualiser les icones masquées,-cliquez simplement sur l'icone

Pour empêcher Windows Vista de masquer des icones :

Sur un emplacement vide de la barre des tâches, faites un clic droit et scélectionnéz Propriétés, découvertz la case Masquer les icones inactives.

Panneau de Configuration

C'est ici que vous pouvez modifier le comportement et l'apparance de Windows. Cliquez sur Demarrer Panneau de Configuration. Il existe deux interfaces - Affichage Classique ou Affichage par Catégorie.

Chapitre

5

Connexion à l'Internet

Connexion par modem (en option)

REMARQUE....

Pour plus d'informations

sur la clé reseau, veuillez contacter votre fournisseur d'accès local. Pour installer votre connexion, veuillez consulter le « Guide d'installation du fournisseur d'accès »

Connexion réseau filaire

Ce type de connexion utilise généralement le réseau local d'entreprise (LAN) ou un modem large bande.

Connexion réseau sans fil

Chapitre

6

Configuration du BIOS

Introduction

Le programme de configuration du BIOS (Basic Input and Output System) est un utiliser pilote par menu, qui vous permet d'effectuer des modifications dans la configuration du système et d'adapter celui ci au matériel installé, ou de modifier les performances de l'ordinateur. Lorsque l'ordinateur portable est démaré, le système est alors configuré avec les valeurs stockées dans la mémoire CMOS. Grace à des menus d'utilisation aïsee, vous pouvez configurer des éléments et des paramétres tels que:

Disques durs et périhériques
Ordre chronologique des unités de démarrage
Protection par mot de passage

Les paramètres définis au moyen de l'utilitaire de configuration du BIOS affectent directement la manière avec laquelle l'ordinateur fonctionne.

Navigation dans le menu de configuration du BIOS

Le programme de configuration a ete concu pour rendre son utilisation la plus aisée possible. Si vous modifiez accidentellement un parametre et que vous ignorer comment revenir l'etat d'origine, le programme de configuration possede une touche de raccourci qui vous permit de revenir à la valeur precedente.

Accès au programme de configuration du BIOS

Pour acceder au programme de configuration du BIOS, appuyez sur la touche ECHAP immeditatement après que l'ordinateur ait effectue l'autotest de démarrage (POST).

Aide spécifique

Sur le côté droit du menu de configuration se trouve une zone nommée "Item Specific Help" (aide spécifique). Cette zone désigne les raccourcis de navigation ainsi que les informations spécifiques à l'objet actuellementédité.

La barre de légendes

En bas du menu de configuration se trouve une barre de légendes. Les touches de la barre de légendes vous permettent de naviguer parmi les différents menus de configuration. Le tableau suivant énumère les touches de la barre de légendes, ainsi que leurs substitutions et fonctions respectives.

Touché	Substitution Fonction
F1		Affiche la fenêtre d'aide générale. Accessible à tout moment dans le BIOS.
Esc (Échap)		Saute au menu Exit (Quitter) ou returne au menu Main (Principal) à partir d'un sous-menue.
←		Sélectionne l'élément de menuitué à gauche.
↑ ou ↓	Touches de direction	Déplace le curseur vers le haut ou le bas d'un champ à l'autre.
Tab	Enter	Déplace le curseur vers la position suivante disponible dans le champ.
Touches moins (-)		Fait défilier en arrêté les valeurs du champ en surbrillance.
Touches plus (+)		Fait défilier en avant les valeurs du champ en surbrillance.
F10		Enregistre et quitte le menu.
Enter		Sélectionne un sous-menue ou affiche une palette d'options pour un champ.

Lancement des sous-menus

Il est à remarquer qu'un pointeur apparait a gauche de certains champs. Ce pointeur indique qu'un sous-menu peut etre lance a partir de ces champs. Un sous-menue contient des options supplémentaires pour les parametes d'un champ.

Pour appeler un sous-menu, déplacez simplement le curseur pourmettre le champ souhaité en surbrillance et appuyez sur la touche

Entree [Enter]. Utilisez la touche Échap [Esc] pour revenir au menu principal Main.

Aide générale

En plus de la fenêtre d'aide spécifique, le programme de configuration du BIOS offre également un écran d'aide générale (General Help) qui peut être appelé à partir de n'importe quel menu en appuyant simplement sur la touche [F2].

Enregister les changements et quitter le programme de configuration du BIOS

Reportez-vous à la section de ce chapitre concernant le menu Exit (Quitter) pour obtenir des informations détaillées sur l'enregistrement des changements et la manière de quitter le programme de configuration.

Lors de l'accès au programme de configuration du BIOS, l'écran suivant apparait:

Le menu sécurité "Security"

Le menu démarrage "Boot"

Après avoir défini tous les paramétres souhaïtes dans les différents menus du programme de configuration du BIOS, vous doivent enregistrer les changements apportés, puis quitter la configuration. Sélectionnez Exit dans la barre de menus afin d'afficher le menu suivant :

Phoenix SecureCore(tm) Setup Utility
Info	Main	Advance	Security	Boot	Exit
Save Changes & ExitDiscard Changes & ExitGet Default ValuesLoad Previous Values					Item Specific Help
					Exit System Setup andsave your changes toCMOS.
F1Help ↑↓ Select Item +/- Change Values F9 Setup DefaultsEsc Exit ← Select Menu Enter Select > Sub-Menu F10 Save and Exit

Restauration du système

REMARQUE.... Quand vous commencez à utiliser ce notebook, creez un disque de recupération à l'aide de "System Recovery AP" pour sauvegarder votre disque." Cette application peut etre activée comme suit:

Dans "Démarrer", cliquez sur l'icone "Récapération du système"

Cela vous permet de restaurer votre système que votre système soit endommagé pour chaque raison que ce soit de sorte que vous ne pouvez pas utiliser votre ordinateur.

Mcttz d'abord sous tension. Quand lc BIOS efectue lc POST (Power-On Self Test)

Appuyez sur la touche F9 rapidement pour activer le programme de restauration du système.

Cliquez sur "Quitter" si vous voulez arreter d'utiliser l'application.

Cliquez sur "Rétablir votre ordinateur" si vous voulez continuer.

Vous serez invite a continuer ou non les procedures de recupération.
Cliquez sur "OK" si vous voulez continuer ou sur "Annuler" si vous voulez interrompè les procédures de récapération.

REMARQUE....

Cette illustration sera

affichée deux fois après que vous aurez effectué votre première décidision si vous changez d'avis pour interrompree

les procédures de rétablissement.

Le système demarrera les procédures de rétablissement.

Cette illustration indique que le système a terminé les procédures de rétablissement.

Chapitre

7

Utilaires VGA

Voussousquicciar sur le bouton croit du pavetactile ou de la souris pour selectionner I'elément "Properties".

Selectionnez l'option "Paramétres d'affichage" pour acceder à sa fenêtre d'affichage. Cliquez sur l'onglet "Paramétres avances" pour acceder à la fenêtre d'affichage "Generic PnP Monitor on Mobile Intel® 4 Series Express Chipset Family".

Chapitre

8

Connexion 3G

3G est la troisième génération de standards et de technologie de téléphones mobiles. 3G propose aux utilisateurs une large gamme de services plus avances tout en offrant une plus grande capacité de réseau grâce à une efficacité spectrale améliorée.

Appuyez sur la combinaison de touches Fn + F12 ou cliquez sur l'icone de l'application 3G pour lancer l'execution de l'application.

Procedures d'installation de l'application

Insérez la carte SIM dans le logement de carte SIM.

Executez l'application en appuyant sur l'icone de Mobile Partner

Dans la fenêtre d'affichage de Mobile Partner, cliquez sur l'objet "Outils"

Sélectionnez les "Options".

Double cliquez sur la "Gestion de profils" et cliquez sur l'onglet "Nouveau"

Cliquez sur I'onglet "OK".

Dans la nouvelle fenetre, cliquez sur l'onglet "Connector".

L'HSPA est correctement connecté

Chapitre

9

Dépannage

Votre ordinateur a ete soigneusement teste et est conforme aux specifications du systeme avant l'expedition. Ccpendant, des operations incorrectes et/ou une mauvaise manipulation peuvent entrainer des problemes.

Ce chapitre sert de reference pour identifier et corriger les problèmes matériels et logiciels courants que vous pourriez rencontres.

Quand vous rencontres un problème, vous doivent d'abord essayer de suivre les recommandations prsentées dans cc chapitre. Au lieu de renvoyer l'ordinateur et d'attendre qu'il soit réparé, vous pourrez peut-être facilement résoudre les problèmes en considérant les scénarios suivants et les solutions possibles. Si l'erreur persiste, contactez vous vendeur pour faire vérifier votre apparéil.

Avant d'aller plus loin, considerez les suggestions suivantes :

Vérifiez si le problème persiste quand tous les périhériques externes sont débranchés.
Vérifiez que levoyant vert del'adaptateur CA est allumé.
Vérifiez que le cordon d'alimentation est correctement branché à la prise murale et à l'ordinateur.
Vérifiez que levoyant d'alimentation de l'ordinateur est allumé.
Vérifiez si votre clavier est opérationnel en appuyant sur une touche et en la maintainant enfoncée.
Vérifiez si certaines connexions de cables sont incorrectes ou ont du jeu. Vérifiez que les languettes des connecteurs sont bien en place sur l'extrémité réceptrice.
Assurez-vous que vous n'vez pas effectué de paramétrage incorrect sur les périhériques dans l'utilitaire de configuration du BIOS. Un mauvais paramétrage peut entraîner un mauvais comportement du système. Si vous n'êtes pas sur des modifications que vous avez effectuées, essayez de rétablier tous les paramétres à leurs valeurs d'usine par défaut.
Assurez-vous que tous les pilotes des périhériques sont correctement installés. Par exemple, sans le pilote audio

correctement installé, les haut-parleurs et le microphone ne fonctionnéont pas.

Si des péripériques externes tels qu'un apparéil photo USB, un scanner, une imprimante ne fonctionnent pas correctement lorsqu'ils sont connectés au système, cela provient généralement d'un problème propre au péripérique. Consultez d'abord le fabricant du péripérique.
Certains programmes, qui ne sont pas ete I'objet d'un codage et de tests rigoureux, peuvent engender des problemes en utilisation courante. Contactez le vendeur du logiciel pour résoudre le probleme.
Les périhériques hérités ne sont pas plug & play. Vous doivent redémarrer le système avec ces périhériques tout d'abord alimentés et connectés.
Prencz soit d'aller dans BIOS SETUP et DEFAULT SETTING après le reflachage du BIOS.
Vérifiez que le commutateur de déverrouillage de touche de raccourci situé sous l'ordinateur n'est pas activée; autrement les touches de raccourci ne fonctionneront pas.

Problèmes audio

Pas de sortie haut-parleur -

Le contrôle du volume logiciel est baisse dans le système son de Microsoft ou il est désactivé. Double cliquez sur l'icone du haut-parleur dans le coin inférieur droit de la barre des tâches pour voir si le haut-parleur a été désactié ou complètement baisse.
La plupart des problèmes audio sont des problèmes de logiciel. Si vous ordinateur fonctionnaitAAParavant, ily a des chances que le logarithieit mal ete installe.
Aller à [Demarrer > Paramétres > Panneau de configuration] et double cliquez sur l'icone Sons et périhériques audio. Dans la page Audio, assurez-vous que le codec audio mentionné dans les specifications est le périhérique de lecture par défaut.

Le son ne peut etre enregistré -

Vous devrez connecter un microphone externe sur le connecteur microphone pour enregistrer le son.
Double cliquez sur l'icone du haut-parleur dans le coin inférieur croit de la barre des tâches pour voir si le microphone a été désactisé.

Cliquez sur Options et selectionnez Propriétés.
Sélectionnéz Enregistrar et cliquç sur le bouton OK.

Cliquez ensuite sur le bouton OK, le panneau de contrôle du volume d'enregistrement apparaitra.

Aller à [Demarrer > Paramétres > Panneau de configuration] et double cliqucz sur l'icone Multimédia (ou sur l'icone Sons et périphériques audio). Dans la page Volume ou Audio, assurez-vous que le codcc audio mentionné dans les specifications est le périphérique d'enregistrement par défaut.

Problèmes de disque dur

Le disque dur ne fonctionne pas ou n'est pas reconnu

Si vous venez d'effectuer une mise à niveau du disque dur, assurez-vous que le connecteur du disque dur n'a pas de jeu et que le disque dur est aussi correctement installé. Retirez-le et réinsérez-le fermement, et redémarrez votre PC.
Le nouveau disque dur doit être partitionné et reforme. Le S/E et les pilotes devront aussi être réinstallés.
Consultez la LED duvoyant du disque dur. Quand vous accedez à un fichier, levoyant LED doit s'allumer momentanement.
Le nouveau disque dur peut etre defecteux ou ne pas etre compatible.
Si vous ordinateur a eté soumis à de l'électricité statique ou à des chocs physiques, il se peut que vous ayez endommagé le disque dur.

Le disque dur fait un bruit anormal

Vou desvez sauvegarder vos fichiers ds que possible.
Vérifiez que la source du bruit provient effectivement du disque dur et non pas du ventilateur ou d'autres périhériques.

Le disque dur a atteint sa pleine capacité

Execuéz l'utilitaire Nettoyage de disque de Windows. [Demarrer > Tous les programmes > Accessoires > Outils système > Nettoyage de disque] Le système vous indiquera la marche à suivre.
Archivez les fichiers ou les programmes que vous n'utilisez plus en les déplaçant sur un autre support de stockage (disquette, disque optique enregistrable, etc.) ou désinstallé les programmes que vous n'utilisez plus.
De nombreux navigateurs stockent des fichiers sur le disque dur en cache pour améliorer les performances. Consultez l'aide en ligne du programme pour obtenir les instructions permettant de diminuer la taille du cache ou sur la manière desteroler les fichiers Internet temporaires.

Videz la Corbeille pour libérer de la place sur le disque. Quand vous supprimez des fichiers, Windows les enregistrer dans la Corbeille.

Le disque dur prend plus de temps pour dire un fichier

Si vous utilisez le lecteur depuis longtemps, les fichiers peuvent etre fragmentes. Allez a [Demarrer > Programmes > Accessoires >Outils systeme > Defragmentateur de disque] pour defragmenter un disque. Cette operation prenda un certain temps.
Des requêtes d'interruption ou des problèmes avec d'autres péripériques peuvent avoir occupé le CPU et de ce fait ralenti les performances du système.

Les fichiers sont corrompus

Executeur l'utilitaire Vérification des erreurs dans Windows pour vérifier le disque dur. Double cliquez sur Poste de travail. Cliquez sur C avec le bouton droit de la souris : et selectionnez Propriétés. Cliquez sur Vérifier maintainant... dans Vérification des erreurs dans Outils.

Problèmes d'affichage

Le panneau d'affichage est vide à la mise sous tension du système

Assurcz-vous que l'ordinateur n'est pas en modes de suspension Veille ou Veille prolongee. L'affichage s'eteint pour economiser l'énergie dans ces modes.

L'écran est difficile à lire -

La résolution de l'affichage doit être paramétrée au moins sur 1366 x 768 pour une visualisation optimale.

Allez à [Démarrer > Paramétres > Panneau de configuration] et double cliquez sur l'icone Affichage.
Dans la page Paramétres, paramétrrez la résolution d'écran sur au moins 1366 x 768.

L'écran scintille -

Il est normal que l'écran scintille plusieurs fois lors de l'arrêt ou du démarrage.

Problèmes de clavier et de souris

Le pavé tactile intégré fonctionne irrégulierement -

Vérifiez qu'il n'y à pas un excess de transpiration ou d'humidité sur votre main quand vous utilisez le pavé tactile. Maintenez la surface du pavé tactile propre et seche.

Ne laissez pas la paume de votre main ou votre poignet à la surface du pavé tactile lorsqu vous tapez ou que vous utilisez le pavé tactile.

Le clavier intégré n'accepte pas de saisie -

Vérifiez que le système n'est pas bloqué et qu'il fonctionne encore.

Les caractères à l'écran se repétent lorsque je tape.

Vos maintenez peut-etre des touches enfoncées trop longtemps lorsque vous tapez.
Maintenez le clavier propre. La poussière et la saleté sous les touches peuvent les faire coller.
Configurez le clavier en augmentant le délambda avant que la fonctionnalité de répétition automatique ne démarre. Pour régler cette fonctionnalité allez à [Demarrer > Paramêtres > Panneau de configuration] et double cliquez sur l'icone Clavier. Une boîte de dialogue apparaït avec des paramêtres régables pour le clavier.

Problème de batterie CMOS

Le message "Echec du total de contrôle CMOS" apparait pendant le processus de démarrage ou l'heure (horloge) se réinitialise lors du démarrage

Essayez de redemarrer le système.
Si le message "Echec du total de contrôle CMOS" apparait pendant la procEDURE de demarrage meme après le redemarrage, cela peut indiquer une panne de la batterie CMOS. Si c'est le cas vous doivent remplacer la batterie. Cette batterie dure normalement deux a cinq ans. La batterie est de type CR2032 (3V). Envoyez la batterie au vendeur pour la faire remplacer.

Problèmes de mémoire

Le POST n'affiche pas une augmentation de capacité mémoire quand vous avez déjà installé de la mémoire supplémentaire

Il se peut que certaines marques de module mémoire ne soient pas compatibles avec votre système. Vous pouvez demander à votre vendeur une liste des DIMM compatibles.
Le module mémoire est peut-être défectueux.

Le S/E émet un message d'erreur de mémoire insuffisante pendant le fonctionnement

C'est souvent un problème lie au logiciel ou à Windows. Un programme vide les ressources mémoire.
Fermez les programmes d'application que vous n'utilisez pas et redémarrez le système.

Problèmes de carte PC

REMARQUE....

Certainssystèmespeuvent

ne pas avoir l'option de logement de carte PC.

Les cartes PC ne fonctionnent pas -

Vérifie que vous avez correctement installé le pilote pour la carte.
Consultez le manuel de la carte ou contactez le vendeur pour le dépannage.

La carte PC ne peut etre reconnue -

Vérifiez que la carte est entièrement insérée ; l'extrémité extérieure de la carte doit arriver à fleur du bord de l'ordinateur.
Retirez et inserez a nouveau la carte PC.
Assurez-vous qu'il n'y a pas de conflit d'IRQ avec la carte. Voir l'aide en ligne de Windows pour résoudre les conflits d'IRQ.
Redemarrez l'ordinateur et voyagez si le problème persiste.
La carte est peut-être défectueuse. Essayez la carte sur un autre système, si possible.

Windows se bloque ou se fige quand vous retirez la carte PC-

Vérifiez que vous avez la carte PC avant de la retiree. Double cliquez sur l'icone Retirer le periphérique en toute sécurité dans le coin inferieur croit de la barre des tâches et selectionnez la carte que vous désirez arreter. Quand vous cliquez sur , en quelques secondes Windows vous invitera à retireer la carte.

Problèmes de performance

L'ordinateurchauffe-

Dans un environnement à 35oC, certaines zones au dos du boitier de l'ordinateur peuvent atteindre 50 degrés.
Assurez-vous que les orifices de ventilation ne sont pas bouchés.

Si le ventilateur ne semble pas fonctionner à haute température (50 degrés Celsius et plus), contactez le centre de réparation.

Certains programmes exigeant une utilisation intensive du processeur peuvent augmenter la température de l'ordinateur à un degré tel que l'ordinateur ralentit automatiquement l'horloge de son CPU pour se protéger contre tout dommage thermique.

Le programme semble arrêté ou s'exécuté très lentement -

Appuyez sur CTRL+ALT+SUPPR pour voir si une application répond encore.
Redemarrez l'ordinateur.
Cela peut etre normal pour Windows quand il traite d'autres programmes exigeant une utilisation intensive du CPU en arriereplan ou quand le systeme accede a des peripheriques lent sels que le lecteur de disquette.
Vous executez peut-etre trop d'applications. Essayez de fermer certaines applications ou augmentez la mémoire système pour avoir des performances plus élevées.
Le processeur a peut'être surchauffé du fait de l'incapacité du système à réguler sa chaleur interne. Vérifiez que les grilles de ventilation de l'ordinateur ne sont pas bouchées.

Problèmes d'USB 2.0

Le périphérique USB ne fonctionne pas -

Vérifiez les paramètres dans le panneau de configuration de Windows.
Vérifiez que vous avez installé les pilotes de périhériques nécessaires.
Contactez le vendeur du périhérique pour obtenir plus d'informations.

Annexe

A

Specifications

Systèmes d'Exploitation compatibles

Lecteur de carte (4 en 1)

Supporte les opérations Full/Half Duplex en 10/100 Mb/Sec.
PCI-E interface

LAN sans fil

Dispositif de pointage

Pavé tactile PS/2 avec 2 boutons avec/sans défilament haut/bas

LCD

13.3" WXGA, resolution 1366 x 768 (16:9)
13.4" WXGA, résolution 1366 x 768 (16:9)

Disque dur

Reglage de voltage automatique entre 100 et 240VAC 50/60Hz, 40 Watts

Delta ADP-40PH AB
Delta ADP-40HM AD
Liteon PA-1400-11
Lishin 0225C2040

BIOS

Supporte PnP, APM 2.0 & ACPI 3.0
Supporte le démarrage par carte mémoire flash USB externe
BIOS Phocnix ct ROM flash dc 1Mo

Description physique
