PAE 35 HEPA - Humidificateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Humidificateur / Refroidisseur d'air évaporatif avec purification HEPA
Marque	Trotec
Modèle	PAE 35 HEPA
Dimensions (L x l x H)	255 x 310 x 670 mm
Poids	6,5 kg
Alimentation électrique	220-240 V ~ 50 Hz
Courant nominal absorbé	0,37 A
Puissance absorbée	85 W
Capacité du réservoir d'eau	6 L
Capacité d'évaporation	800 ml/h
Débit d'air maximal	250 m³/h
Niveau de pression sonore (à 1 m)	56 dB(A)
Type de filtre	Filtre à air, filtre à évaporation (nid d'abeille), filtre HEPA
Fonctions principales	Refroidissement, ventilation, rafraîchissement, mode nuit, purification de l'air (automatique), ionisation, oscillation (Swing), minuterie (1-24h)
Contrôle	Panneau de commande tactile et télécommande infrarouge
Pile de la télécommande	CR2032 (3 V)
Accessoires inclus	Blocs réfrigérants, télécommande, filtre à air, filtre à évaporation, filtre HEPA
Entretien du réservoir	Nettoyer tous les 3 jours avec de l'acide citrique pour détartrer
Remplacement du filtre HEPA	Tous les ans environ (selon usage) – LED de remplacement
Remplacement du filtre à évaporation	Tous les ans environ
Distances minimales (murs/objets)	100 cm dans toutes les directions (haut, arrière, côtés, avant)
Sécurité	Protection contre la tension électrique, arrêt automatique en cas de réservoir vide, utilisation d'eau potable uniquement
Réparabilité	Les travaux internes doivent être effectués par un professionnel qualifié ou le service Trotec

FOIRE AUX QUESTIONS - PAE 35 HEPA TROTEC

Quelle est la capacité du réservoir d'eau ?

Le réservoir d'eau a une capacité de 6 litres. Il doit être rempli au moins jusqu'au niveau minimum pour le fonctionnement de la pompe.

À quelle fréquence faut-il nettoyer le réservoir d'eau ?

Le réservoir d'eau doit être nettoyé tous les 3 jours avec de l'acide citrique pour éviter la prolifération de bactéries. Il faut également le nettoyer avant une longue période de non-utilisation.

Comment fonctionne le mode refroidissement ?

Le mode refroidissement active la pompe qui achemine l'eau vers le filtre à évaporation. L'air chaud passe à travers le filtre humide et ressort refroidi. Vous pouvez ajouter des glaçons ou des blocs réfrigérants pour un refroidissement plus intense.

Quels filtres sont utilisés et quand les remplacer ?

L'appareil utilise un filtre à air, un filtre à évaporation (nid d'abeille) et un filtre HEPA. Le filtre HEPA se nettoie ou se remplace environ une fois par an, le filtre à évaporation également. Le filtre à air se nettoie régulièrement.

Le mode purification de l'air est-il automatique ?

Oui, l'appareil dispose d'une fonction purification automatique. Un capteur mesure la qualité de l'air (PM2.5) et adapte le niveau de ventilation en fonction : niveau 1 pour air de bonne qualité, niveau 2 pour air moyen, niveau 3 pour air mauvais.

Peut-on programmer l'arrêt automatique ?

Oui, la minuterie permet de programmer l'arrêt (ou la mise en marche) de l'appareil après un délai de 1 à 24 heures, réglable par pas d'une heure.

Comment sécher le filtre à évaporation avant rangement ?

Utilisez la fonction séchage du filtre en appuyant 3 secondes sur la touche de niveau de ventilation. L'appareil fonctionne à vitesse maximale pendant 20 minutes puis s'éteint automatiquement.

Quelle pile utilise la télécommande ?

La télécommande utilise une pile CR2032 (3 V). Elle se trouve dans un compartiment que l'on retire en pressant les languettes latérales.

L'appareil peut-il être utilisé sans filtre HEPA ?

Non, en mode purification de l'air, l'appareil ne doit pas être utilisé sans filtre HEPA. De plus, le filtre HEPA doit être retiré de son emballage plastique avant la première utilisation.

Que faire si l'appareil ne refroidit pas ?

Vérifiez que le mode refroidissement est activé, que le réservoir contient suffisamment d'eau et que la pompe n'est pas bloquée. Assurez-vous que les volets de ventilation sont ouverts et que les distances par rapport aux murs sont respectées (100 cm).

MODE D'EMPLOI PAE 35 HEPA TROTEC

Indications sur le manuel d'utilisation.... 2

Sécurité.... 2

Informations sur l'appareil .... 5

Transport et stockage 7

Montage et mise en service .... 7

Utilisation.... 11

Accessoires disponibles.... 15

Défauts et pannes.... 16

Entretien.... 17

Annexe technique.... 22

Élimination.... 22

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

PAE 35 HEPA

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
  • N'exposez pas l'appareil à un jet d'eau direct.
• Ne couvrez pas l'appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.

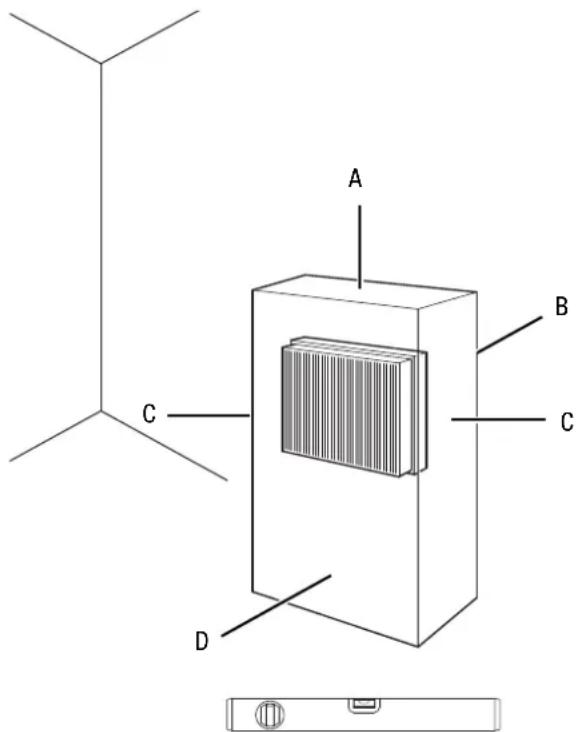

• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
• Veillez à ce que l'entrée et la sortie d'air soient libres.
• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir préalablement vidé le réservoir d'eau.

• Videz et nettoyez le réservoir d'eau avant de le ranger ou de la transporter. Ne buvez pas l'eau. Risques pour la santé !

• Il ne doit pas y avoir d'eau dans le réservoir d'eau lorsque l'appareil n'est pas utilisé.

• Veillez à ce que les objets situés à proximité de l'appareil ne deviennent pas humides ni mouillés. Lorsque de l'humidité apparaît, l'émission de brouillard doit être réduite. Faites passer l'appareil à un niveau plus faible. Si l'émission ne peut pas être réduite, n'utilisez l'appareil qu'à des intervalles périodiques. Le cas échéant, éteignez complètement l'appareil pour une brève période. Ne laissez pas devenir humides les matériaux absorbants comme les revêtements de sol textiles, les rideaux et les nappes.
• Notez qu'une humidité relative élevée peut favoriser la prolifération environnante des micro-organismes.
• Veillez à ce que l'eau dans le réservoir d'eau soit changée tous les 3 jours. Vous risquez sinon la formation des micro-organismes dans le réservoir d'eau qui parviennent dans l'air ou dans l'eau en présentant un risque pour la santé.
• Remplissez le réservoir d'eau exclusivement avec de l'eau potable fraîche, des glaçons faits avec de l'eau potable et/ou des accumulateurs de froid adaptés.
• Les accumulateurs de froid ne sont pas des jouets. Tenez les enfants et les animaux à l'écart.
• N'ouvrez jamais les accumulateurs de froid. Le liquide contenu dans les accus de froid peut être nocif pour la santé.
• Ne mangez pas la glace qui peut se former sur les blocs réfrigérants. Risques pour la santé !
• Ne placez pas de batteries rechargeables dans la télécommande.
• N'utilisez plus cet appareil si quelqu'un l'a fait tomber ou s'il présente des signes visibles de dommage.
• Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l'exploitation et la sécurité de fonctionnement de l'appareil.
• Utilisez une pile du type CR 2032.
• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartiment à piles en respectant les polarités.
• Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.

- Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.

- N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !

- Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !

- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.

- Si le compartiment à piles ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.

- Éteignez l'appareil et retirez le câble électrique de la prise avant de nettoyer l'appareil ou de remplir le réservoir d'eau avec de l'eau.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour le refroidissement de l'air des pièces intérieures, tout en respectant les données techniques.

L'utilisation conforme comprend le refroidissement de l'air dans

- les locaux d'habitation

- les musées

- les entrepôts et les archives

- les bibliothèques

- les centrales téléphoniques et les salles informatiques

Utilisations non conformes prévisibles

- N'installez pas l'appareil sur une surface mouillée ou inondée.

- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

- Veuillez ne pas utiliser l'appareil à l'extérieur.

- N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil.

- Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- prendre conscience des risques associés aux appareils électriques en environnement humide.

- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

Symboles Signification
	Ce symbole apposé sur l'appareil rappelle que le filtre doit être contrôlé, et, le cas échéant, nettoyé avant chaque utilisation. Remplacez le filtre s'il est endommagé.N'insérez pas de filtre mouillé dans l'appareil.Attendez que le filtre soit sec.
	Le symbole apposé sur l'appareil rappelle que le réservoir d'eau doit être nettoyé tous les 3 jours.Changez l'eau dans le réservoir d'eau tous les 3 jours.Débranchez l'appareil du secteur avant de nettoyer le réservoir d'eau.

Les autocollants suivants en allemand et en anglais sont aposés sur l'appareil.

Attention : enlevez l'emballage plastique du filtre HEPA avant la mise en marche !

Risques résiduels

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

Le liquide contenu dans les accus de froid peut être nocif pour la santé !

Consultez immédiatement un médecin en cas d'ingestion du liquide.

En cas de pénétration du liquide dans les yeux, rincez les yeux avec de l'eau et consultez immédiatement un médecin.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil

Description de l'appareil

Le refroidisseur d'air à évaporation rafraîchit les locaux à des températures agréables.

L'appareil est rempli avec de l'eau froide, des glaçons et / ou des blocs réfrigérants afin de refroidir l'air chaud entrant grâce au filtre à évaporation et de le restituer, par le biais du ventilateur, sous forme d'air froid.

En plus de sa fonction de refroidissement, l'appareil peut également être utilisé pour rafraîchir l'air : l'air aspiré est filtré et humidifié grâce au filtre à air intégré et au filtre à évaporation en nid d'abeille.

Il est possible de régler le régime de ventilation à trois niveaux différents.

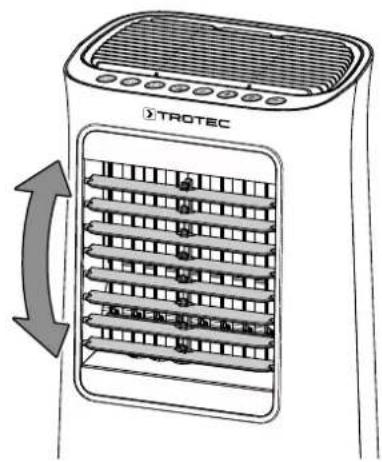

L'orientation des volets de la sortie d'air froid peut être réglée manuellement et le mode swing d'oscillation automatique peut être activé en option.

L'appareil est équipé d'un mode nuit qui permet un fonctionnement ultra-silencieux pendant les périodes de sommeil.

De plus, grâce à la fonction minuterie, il est possible de faire s'allumer ou s'éteindre l'appareil automatiquement au bout d'un certain temps.

L'appareil est équipé d'une fonction de purification de l'air.

L'appareil élimine les pollens, les virus, les résidus d'acariens, les moisissures et autres produits allergènes de l'air au moyen d'un filtre HEPA.

De plus, l'appareil est équipé d'un ioniseur qui délivre l'air des odeurs et des bactéries.

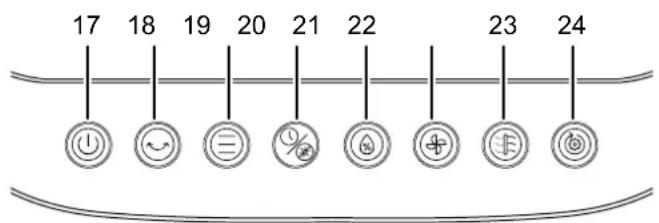

L'appareil se commande par l'intermédiaire de son panneau de commande ou de la télécommande infrarouge.

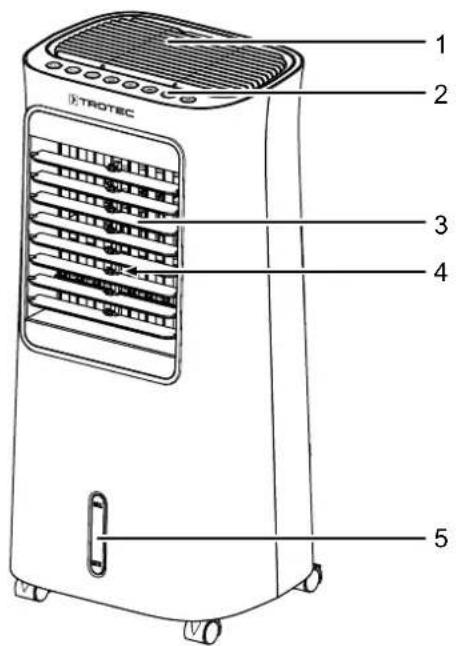

Représentation de l'appareil

1 2 3 4 5 TROTEC

11 12 13

1 Entrée d'air avec filtre HEPA

2 Bouton de commande

3 Sortie d'air avec volets de ventilation réglables

4 Volets d'air pour la fonction oscillation (Swing)

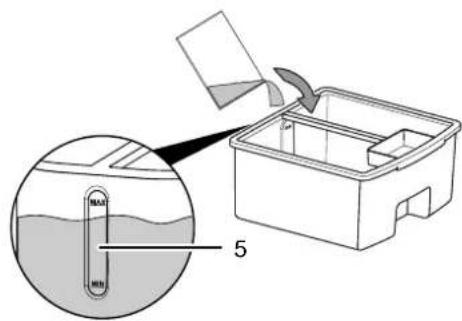

5 Niveau de remplissage du réservoir d'eau

6 Poignée de transport et compartiment pour télécommande

7 Capteur de la qualité de l'air

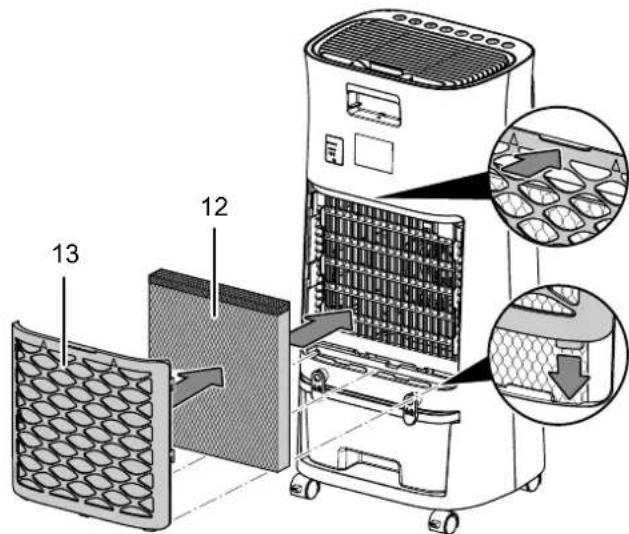

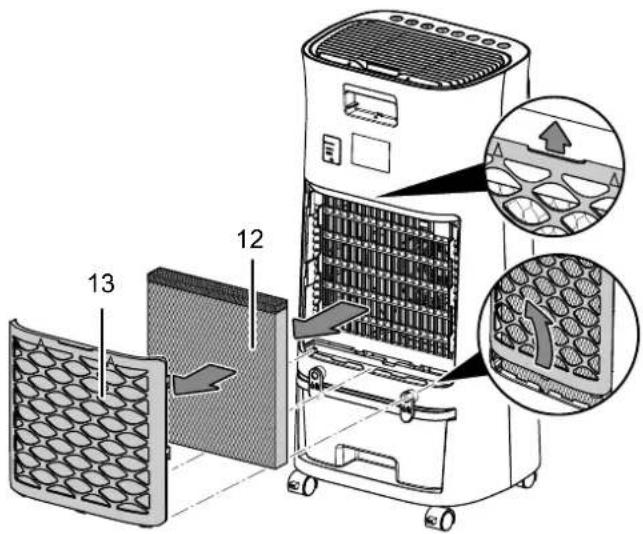

8 Entrée d'air avec filtre à air et filtre à évaporation

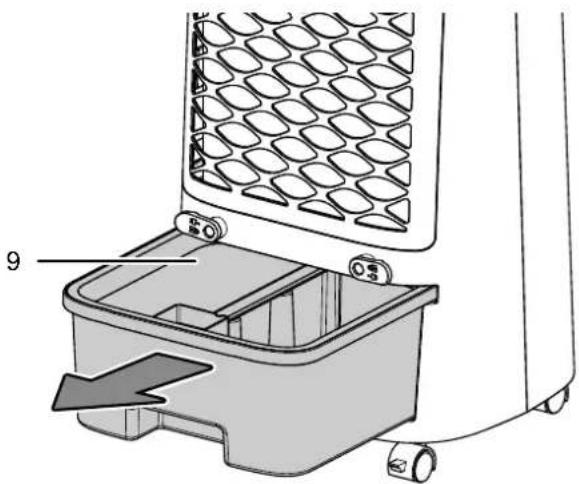

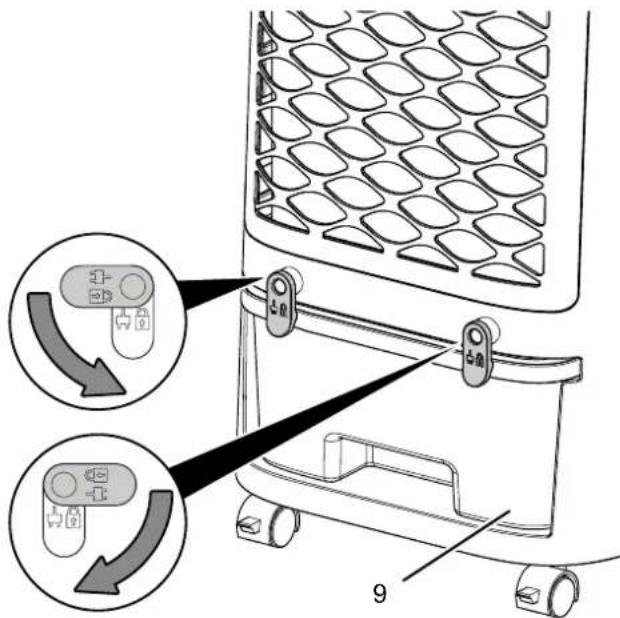

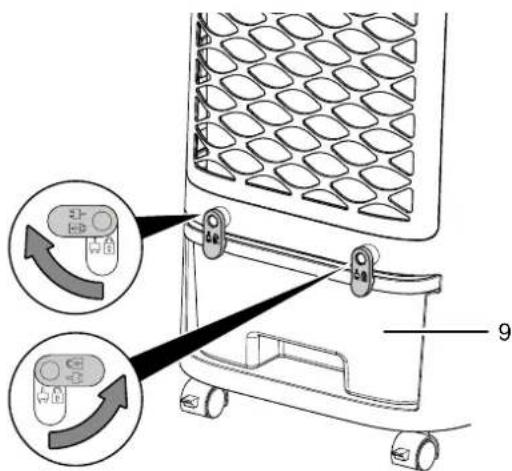

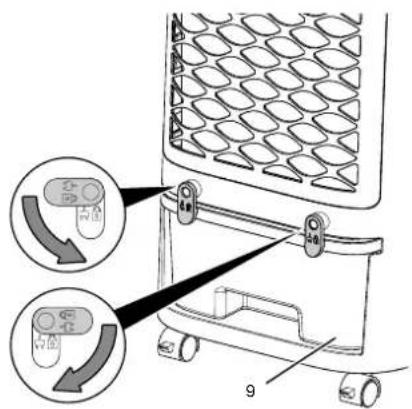

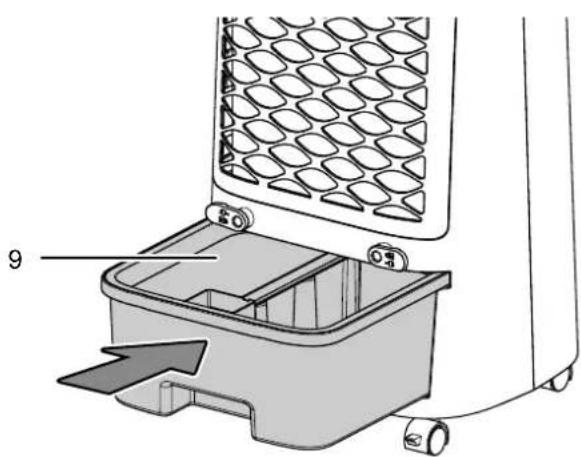

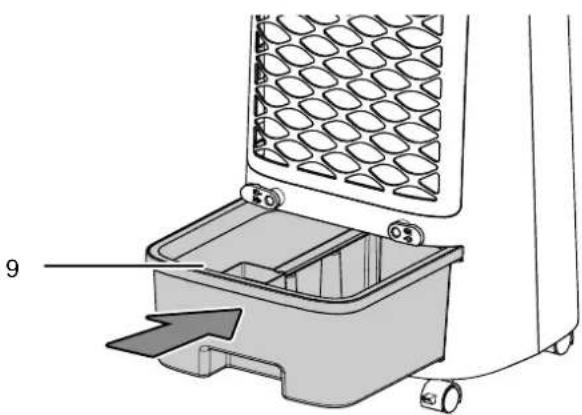

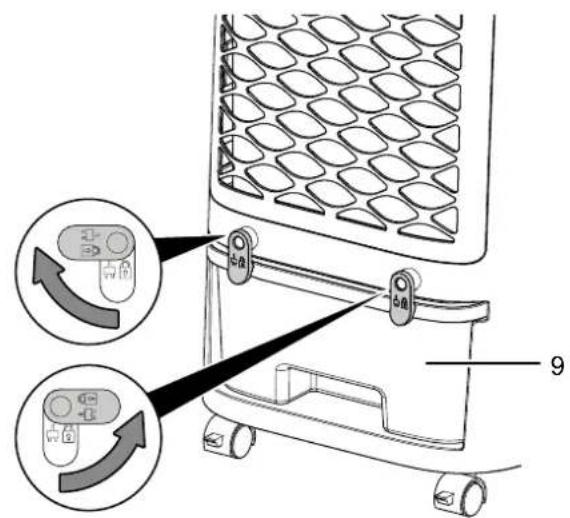

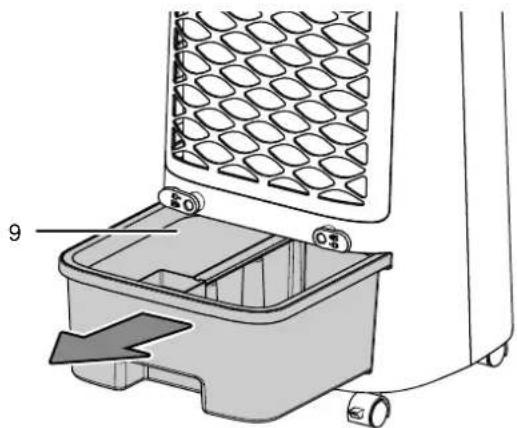

9 Réservoir d'eau avec clips de verrouillage

10 Roulette de transport (rolettes arrière avec blocage)

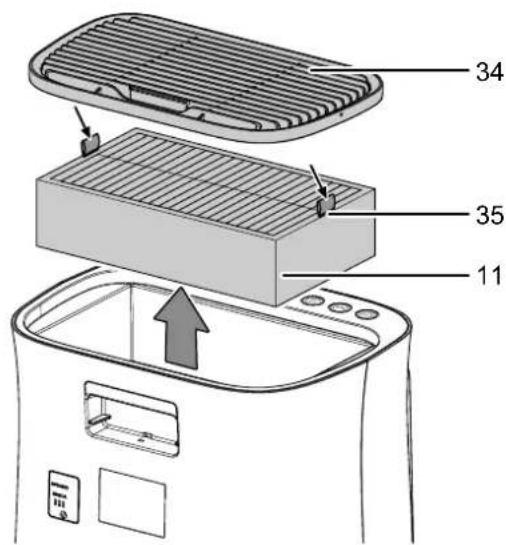

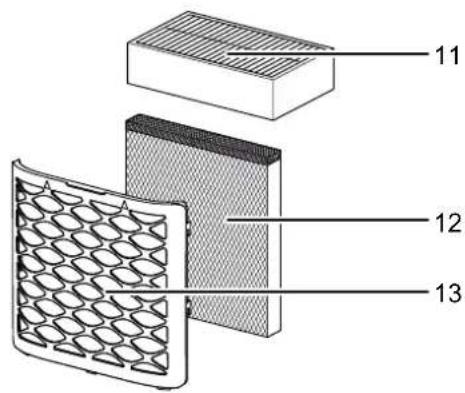

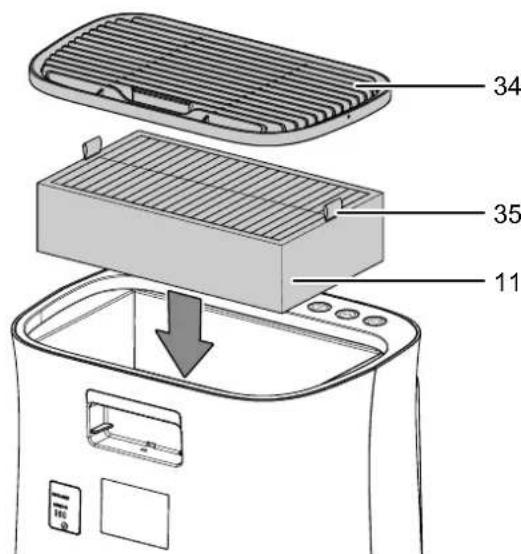

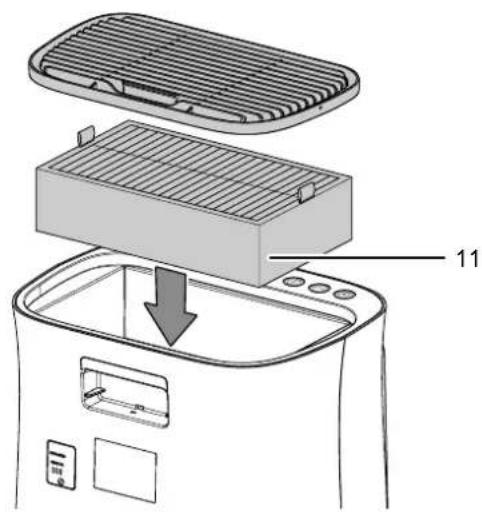

11 Filtre HEPA

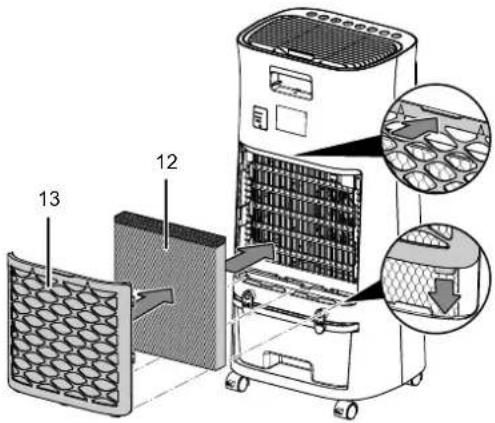

12 Filtre à évaporation

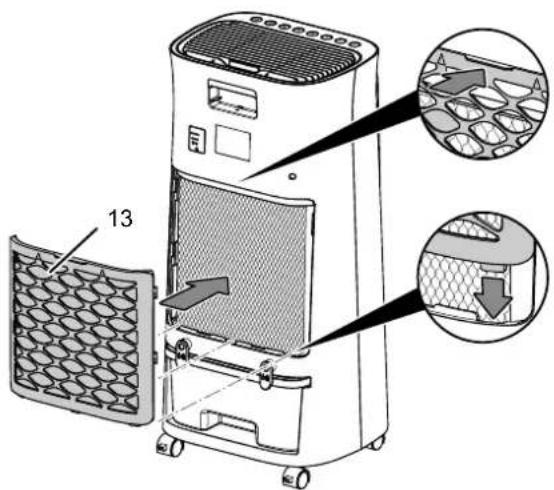

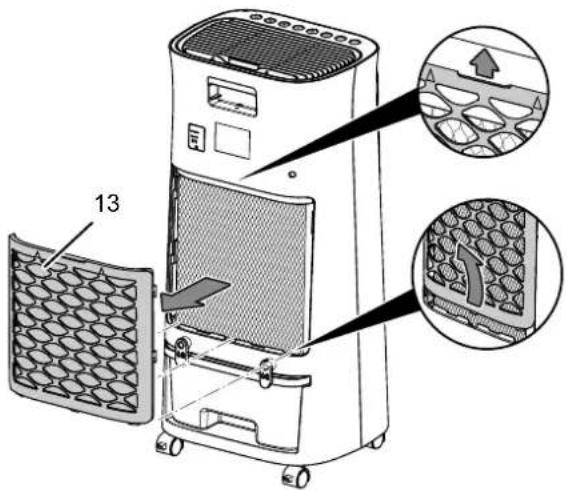

13 Filtre à air

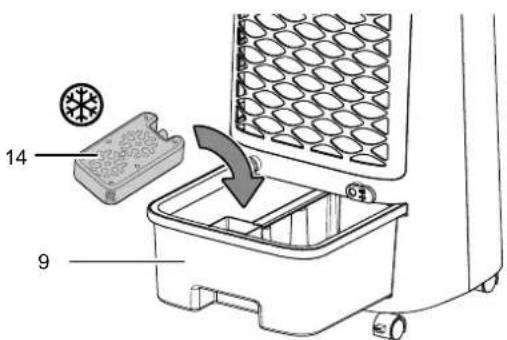

14 Bloc réfrigérant

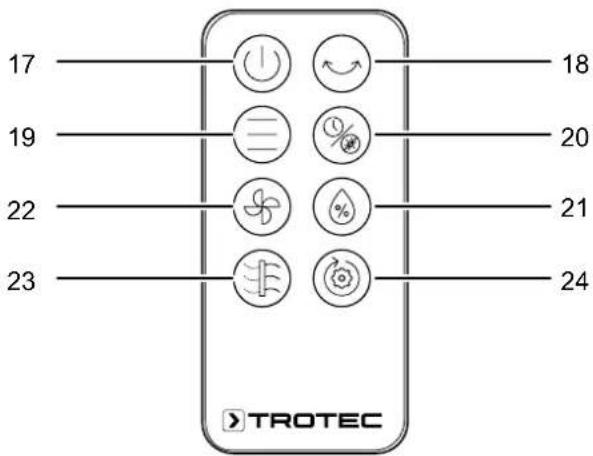

15 Télécommande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Pour faciliter le transport, l'appareil est pourvu d'une poignée.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Videz le réservoir d'eau.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Ne faites rouler l'appareil que sur des surfaces planes et stables.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.
• Bloquez les roulettes de transport au moyen des freins.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Videz et nettoyez le réservoir d'eau avant de le ranger (voir chapitre Maintenance).
• Faites sécher le filtre à évaporation avant de le ranger. Sinon, l'appareil peut répandre une odeur de moisi lors de la remise en service.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Bloquez les roulettes de transport au moyen des freins.
• Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.
• Retirer les piles de la télécommande

Pour ranger le cordon secteur, vous pouvez l'enrouler autour des clips du réservoir d'eau. À cette fin, procédez de la manière suivante :

1. Tournez les clips du réservoir d'eau en position horizontale.
2. Enroulez complètement le cordon secteur autour des deux clips.

Montage et mise en service

Composition de la fourniture

• 1 appareil
• 1 filtre à évaporation
  • 1 filtre HEPA
• 1 filtre à air
  • 1 bloc réfrigérant
  • 1 télécommande
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

A B C C D

- Avant la remise en marche de l'appareil, vérifiez l'état du cordon secteur. Si vous n'êtes pas sûr de son parfait état, contactez le SAV.

- Installez l'appareil debout et de façon stable sur une surface solide.

- En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

- Assurez-vous que les rallonges électriques soient entièrement déroulées.

- Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Veuillez observer les consignes suivantes avant de mettre l'appareil en service après une période de non-utilisation ou de stockage :

- Nettoyez l'appareil et le réservoir d'eau avant de mettre de nouveau en marche l'appareil et conformément aux indications figurant dans le chapitre Maintenance.

Mise en place des piles dans la télécommande

Avertissement relatif à la tension électrique

Ne touchez pas le compartiment à piles avec les mains humides ou mouillées.

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables. Observez le chapitre « Caractéristiques techniques » lors de la mise en service.

1. Pressez les languettes de verrouillage sur le côté du compartiment à pile (16) et tirez le compartiment à pile hors de la télécommande.

2. Posez une pile du type CR 2032 dans le compartiment à pile (16) et faites coulisser le compartiment à pile dans la télécommande.

16

Remplissage du réservoir d'eau

L'appareil nécessite de l'eau potable fraîche pour refroidir l'air.

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Remarque

Remplissez l'appareil uniquement avec de l'eau potable fraîche. La température de l'eau ne doit pas dépasser 40 °C.

Info

Renouvelez l'eau tous les 3 jours afin d'éviter la prolifération de bactéries.

Info

En option, il est possible de placer des blocs réfrigérants dans le réservoir d'eau pour obtenir un effet de refroidissement supplémentaire.

Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants :

- Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l'utilisation.

- Placez les blocs réfrigérants dans le réservoir d'eau avant de remplir celui-ci.

Info

De la condensation peut se former sur le réservoir d'eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.

1. Débranchez l'appareil du secteur avant de remplir d'eau le réservoir ou d'y placer des blocs réfrigérants.

2. Déverrouillez le réservoir d'eau (9) en tournant les deux clips de la position verticale à la position horizontale.

1. Retirez le réservoir d'eau (9) de l'appareil.

9 9

1. Au besoin, placez les blocs réfrigérants (14) dans le réservoir d'eau (9) afin d'obtenir un effet de refroidissement supplémentaire.

Observez le marquage sur le fond du réservoir d'eau. Les blocs réfrigérants ne peuvent être placés que d'un seul côté pour ne pas risquer de bloquer la pompe.

14 9

1. Remplissez le réservoir d'eau (9) exclusivement avec de l'eau potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement.

Observez le niveau minimum et maximum de l'indicateur (5). Il faut remplir le réservoir d'eau (9) au moins jusqu'au niveau minimum pour que la pompe puisse fonctionner.

1. Replacez le réservoir d'eau (9) complètement dans l'appareil.

9

1. Verrouillez le réservoir d'eau (9) en tournant les clips de la position horizontale à la position verticale.

1. Assurez-vous que l'extérieur de l'appareil ne soit ni humide ni mouillé. Dans le cas contraire, essuyez l'appareil.

Mise en place du filtre à évaporation et du filtre à air

Remarque

En mode Refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

Remarque

Pour une répartition uniforme de l'eau, veillez à ce que le filtre à évaporation soit placé dans le bon sens.

- Avant la mise en marche, assurez-vous que le filtre à évaporation et le filtre à air soient bien mis en place.

Mise en place du filtre HEPA

Remarque

Retirez l'ensemble de l'emballage du filtre HEPA.

Pour remplacer le filtre, procédez comme il est décrit au chapitre Maintenance au point « Nettoyage et remplacement du filtre HEPA ».

Remarque

En mode Purification de l'air, l'appareil ne doit pas être utilisé sans filtre HEPA, sinon la purification de l'air ne fonctionne pas.

- Avant la mise en marche, assurez-vous que le filtre HEPA est bien en place.

Réglage des volets de ventilation

- Avant d'allumer l'appareil, réglez les volets de ventilation de la sortie d'air.

Branchement du cordon secteur

- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

- Évitez de laisser les portes et les fenêtres ouvertes.

Panneau de commande

17 18 19 20 21 22 23 24

88 h 32 293031 2728 252633

No Désignation Signification
17	Touche Marche/arrêt	Mise en marche et arrêt de l'appareil
18	Touche Swing	Activation ou désactivation de la fonction Swing
19	Touche Mode	Sélection du mode de fonctionnement :Rafraîchissement d'airMode nuit
20	Touche Minuterie	Mise en marche ou arrêt de la minuterie : 1 h - 24 hAppuyez sur la touche pendant 3 secondes pour activer ou désactiver l'éclairage de l'écran.
21	Touche Refroidissement	Activation ou désactivation du mode refroidissement de l'air
22	Touche Niveau de ventilation	Réglage du niveau de ventilation Appuyez sur cette touche pendant 3 secondes afin d'activer la fonction séchage du filtre.
23	Touche Purification	Activation ou désactivation de la fonction purification de l'air Appuyez sur cette touche pendant 3 secondes afin d'effectuer une réinitialisation du filtre.
24	Touche Purification automatique	Activation ou désactivation de la fonction purification automatique de l'air
25	LED Filtre	S'allume lorsque le filtre HEPA doit être remplacé

No	Désignation Signification
26	LED Purification automatique	S'allume lorsque la fonction purification automatique de l'air est activée
27	LED Purification	S'allume lorsque la purification de l'air est activée
28	LED Refroidissement	S'allume lorsque le refroidissement de l'air est activé
29	Affichage 7-segments Indication du régime du ventilateur niveau 1 = faible niveau 2 = moyen niveau 3 = élevé Affichage du nombre d'heures pendant la programmation de la minuterie (1 h à 24 h)
30	LED Mode nuit	S'allume lorsque le mode nuit est activé
31	LED Rafraîchissement	S'allume lorsque le mode rafraîchissement de l'air est activé
32	LED Swing	S'allume lorsque la fonction Swing est activée
33	LED Ionisation	S'allume lorsque l'appareil est en service S'allume lorsque la fonction ionisation est activée

Télécommande

Vous pouvez également régler tous les paramètres de l'appareil à partir de la télécommande fournie avec celui-ci.

17 19 22 23 18 20 21 24 TROTEC

No Désignation Signification
17 Touche Marche/arrêt Mise en m	marche et arrêt de l'appareil
18 Touche Swing Activation ou dés	activation de la fonction Swing
19 Touche Mode Sélection du mode	de fonctionnement : Rafraîchissement d'air Mode nuit
20 Touche Minuterie Mise en marche	ou arrêt de la minuterie : 1 h - 24 h Appuyez sur la touche pendant 3 secondes pour activer ou désactiver l'éclairage de l'écran.
21 Touche Refroidissement Activation ou désactivation du mode refroidissement de l'air
22 Touche Niveau de ventilation	Réglage du niveau de ventilation Appuyez sur cette touche pendant 3 secondes afin d'activer la fonction séchage du filtre.
23 Touche Purification Activation ou désactivation de la fonction purification de l'air Appuyez sur cette touche pendant 3 secondes afin d'effectuer une réinitialisation du filtre.

No Désignation Signification
24 Touche Purification automatique	Activation ou désactivation de la fonction purification automatique de l’air

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre « Mise en service », vous pouvez le mettre en marche :

1. Appuyez sur la touche Marche/arrêt (17) sur l'appareil.

→ La LED Ionisation (33) s'allume.
L'appareil se met en marche avec les réglages définis en dernier lieu.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

• Refroidissement de l'air
- Ventilation
• Rafraîchissement d'air
- Mode nuit
- Purification de l'air

Refroidissement de l'air

Le mode Refroidissement de l'air peut être ajouté à tous les autres modes.

En mode Refroidissement de l'air, la pompe est mise en marche et l'eau est répartie sur le filtre à évaporation, afin de refroidir l'air en circulation avec de l'eau. En mode Refroidissement de l'air, celui-ci est simultanément humidifié.

Procédez de la manière suivante pour activer le mode Refroidissement de l'air :

√ Le réservoir d'eau (9) est rempli au moins jusqu'au niveau minimum.

1. Appuyez sur la touche Refroidissement (21).

→ La LED Refroidissement (28) s'allume.
→ La pompe démarre.

1. Appuyez sur la touche Niveau de ventilation (22) pour régler le niveau de ventilation souhaité (de 1 à 3).

→ Le niveau de ventilation défini et le symbole apparaissent sur l'affichage 7-segments 29.

1. Appuyez de nouveau sur la touche Refroidissement (21), si vous désirez désactiver le refroidissement de l'air.

→ La LED Refroidissement de l'air (28) s'éteint.
L'appareil continue de fonctionner dans le mode sélectionné précédemment, la pompe étant désactivée. Le niveau de ventilation reste inchangé.

Remarque

En mode Refroidissement de l'air, il ne faut pas retirer le filtre à évaporation ni le filtre à air, sinon l'eau goutte et pénètre à l'intérieur de l'appareil.

Remarque

Si le réservoir est vide ou insuffisamment rempli, le mode Refroidissement de l'air est désactivé au bout de 45 secondes et un signal sonore retentit.

Ventilation

En mode Ventilation, vous pouvez sélectionner à la main les trois niveaux de ventilation.

Pour régler le niveau de ventilation, procédez de la manière suivante :

1. Appuyez sur la touche Niveau de ventilation (22) jusqu'à ce que le niveau de ventilation souhaité s'affiche.

→ Le niveau de ventilation défini et le symbole apparaissent sur l'affichage 7-segments 29.

Rafraîchissement d'air

En mode rafraîchissement de l'air, le régime de ventilation augmente et diminue afin de générer un flux d'air agréable et naturel.

Pour activer le mode Rafraîchissement, procédez de la manière suivante :

1. Appuyez sur la touche Mode (19) jusqu'à ce que la LED Rafraîchissement (31) s'allume.

→ Le niveau de ventilation change automatiquement.

Mode nuit

En mode nuit, l'appareil fonctionne selon un programme prédéfini comportant plusieurs niveaux de ventilation, afin de générer un flux d'air particulièrement adapté aux besoin des dormeurs.

Le mode nuit peut être activé en combinaison avec l'un des 3 niveaux de ventilation et le refroidissement de l'air.

• Au niveau de ventilation 1, l'appareil fonctionne en permanence à ce niveau.
• Au niveau de ventilation 2, l'appareil passe automatiquement, au bout de 30 minutes, au niveau 1 pour rester ensuite en permanence à ce niveau.
• Au niveau de ventilation 3, l'appareil passe automatiquement, au bout de 30 minutes, au niveau 2. Au bout de 30 minutes supplémentaires, l'appareil passe automatiquement au niveau 1 pour rester ensuite en permanence à ce niveau.

Pour activer le mode nuit, procédez de la manière suivante :

1. Appuyez sur la touche Mode (19) jusqu'à ce que la LED Nuit (30) s'allume.
2. Appuyez sur la touche Niveau de ventilation (22) jusqu'à ce que le niveau de ventilation souhaité apparaisse sur l'affichage 7-segments (29).

Info

Si vous activez le refroidissement de l'air, un signal d'alarme retentit, même en mode nuit, lorsque le réservoir d'eau est vide.

Fonction ionisation

Cette fonction permet de purifier l'air ambiant non seulement grâce au filtre HEPA, mais également par le biais d'ions. Les ions libérés permettent d'éliminer les pollens, la poussière, les virus et les bactéries en suspension dans l'air ambiant. La fonction ionisation est activée en permanence lorsque vous mettez l'appareil en marche. La LED Ionisation (33) s'allume lorsque la fonction ionisation est activée.

Réglage de la minuterie

La fonction peut être réglée dans chacun des modes de fonctionnement.

Le nombre d'heures peut être compris entre 1 et 24 heures et réglé par pas de 1 heure.

Mise en marche automatique

√ L'appareil se trouve en mode veille.

1. Appuyez plusieurs fois sur la touche Minuterie (20) jusqu'à ce que le nombre d'heures souhaité apparaisse sur l'affichage 7-segments (29).

Le nombre d'heures défini ainsi que le symbole h apparaissent sur l'affichage 7-segments (29).
→ Le nombre d'heures clignote sur l'affichage 7-segments (29).

Une fois le temps programmé écoulé, l'appareil se met en marche dans les modes sélectionnés auparavant.

Arrêt automatique

√ L'appareil est en marche.

1. Appuyez plusieurs fois sur la touche Minuterie (20) jusqu'à ce que le nombre d'heures souhaité apparaisse sur l'affichage 7-segments (29).

⇒ Le nombre d'heures défini ainsi que le symbole h apparaissent sur l'affichage 7-segments (29).

→ La minuterie est réglée sur le nombre d'heures souhaité.
L'appareil s'éteint automatiquement après écoulement du nombre d'heures programmé.

Remarques concernant la mise en marche et l'arrêt automatiques :

- Le fait d'appuyer sur la touche Marche/arrêt (17) désactive l'arrêt automatique.

Fonction Swing

La fonction Swing peut être activée au besoin quel que soit le mode de fonctionnement.

Lorsque la fonction Swing est activée, les volets de guidage de l'air oscillent automatiquement et assurent ainsi une circulation continue de l'air.

1. Pour activer ou désactiver la fonction Swing, appuyez sur la touche Swing (18).

Fonction purification de l'air

L'appareil est équipé d'une fonction purification de l'air. Le capteur de la qualité de l'air (7) mesure la qualité de l'air et la LED Purification (27) s'allume dans la couleur correspondant à la qualité de l'air mesurée.

Pour activer la fonction purification de l'air, procédez de la manière suivante :

1. Appuyez sur la touche Purification (23) afin d'activer la fonction purification de l'air.

Le capteur de la qualité de l'air mesure la qualité de l'air en l'espace d'une minute. La LED Purification (27) s'allume dans la couleur correspondant au résultat de la mesure.
L'appareil purifie l'air automatiquement. Le niveau de ventilation reste inchangé.

1. Appuyez sur la touche Niveau de ventilation (22) pour régler manuellement le niveau de ventilation.

→ Le niveau de ventilation défini et le symbole apparaissent sur l'affichage 7-segments 29.

1. Appuyez sur la touche Purification (23) afin de désactiver la fonction purification de l'air.

→ La LED Purification (27) s'éteint.

Info

Une fois que vous avez désactivé la fonction purification de l'air, l'appareil continue de fonctionner avec les réglages effectués auparavant. Seule la fonction Swing n'est pas mémorisée.

LED Qualité de l'air Signification

Allumée en vert air de bonne qualité

Allumée en jaune air de qualité moyenne

Allumée en rouge air de mauvaise qualité

Fonction purification de l'air automatique

L'appareil est doté d'une fonction purification de l'air automatique. Le capteur de la qualité de l'air (7) mesure la qualité de l'air et la LED Purification auto (26) s'allume dans la couleur correspondant à la qualité de l'air mesurée. L'appareil adapte le niveau de ventilation à la qualité de l'air mesurée.

Pour activer la fonction purification de l'air automatique, procédez de la manière suivante :

1. Appuyez sur la touche Purification auto (24) afin d'activer la fonction purification de l'air automatique.

Le capteur de la qualité de l'air mesure la qualité de l'air en l'espace d'une minute. La LED Purification auto (26) s'allume dans la couleur correspondant au résultat de la mesure.
→ Le niveau de ventilation change en fonction de la qualité de l'air mesurée. Le niveau de ventilation et le symbole apparaissent sur l'affichage 7-segments 29.
→ L'appareil purifie l'air automatiquement.

1. Pour désactiver la purification de l'air automatique, appuyez de nouveau sur la touche Purification auto (24).

→ La LED Purification auto (26) s'éteint.

Info

Une fois que vous avez désactivé la fonction purification de l'air, l'appareil continue de fonctionner avec les réglages effectués auparavant. Seule la fonction Swing n'est pas mémorisée.

LED Qualité de l'air Valeur PM2.5	Niveau de ventilation
Vert (air de bonne qualité)	0-35 Niveau 1 (ventilation faible)
Jaune (air de qualité moyenne)	36-100 Niveau 2 (ventilation faible)
Rouge (air de mauvaise qualité)	≥ 101 Niveau 3 (ventilation faible)

Fonction mémoire

Lorsque vous ré-allumez l'appareil à partir du mode veille, les réglages sélectionnés pour le mode de fonctionnement ainsi que la fonction Swing sont mémorisés. Une programmation éventuelle de la minuterie n'est pas mémorisée, pas plus que le mode nuit, la fonction séchage du filtre ni le rafraîchissement de l'air.

Ajout d'eau dans le réservoir

Remplissez le réservoir d'eau comme il est décrit au point « Remplissage du réservoir d'eau ».

Fonction séchage du filtre à évaporation

Info

La fonction séchage vous permet de sécher également les textiles humides tels que les rideaux.

Remarque

Maintenez toujours une distance de sécurité d'au moins 1 m entre l'entrée d'air et la sortie d'air de l'appareil et les matériaux inflammables quels qu'ils soient, comme les tissus, les rideaux, les lits ou les canapés.

Avant d'entreposer l'appareil, effectuez un cycle de séchage du filtre à évaporation. Pour ce faire, procédez de la manière suivante :

1. Sur le panneau de commande ou sur la télécommande, appuyez pendant 3 secondes sur la touche Niveau de ventilation (22).
   L'appareil passe au niveau de ventilation maximum pendant 20 minutes et passe ensuite automatiquement en mode veille.
   ⇒ Le niveau de ventilation et le symbole apparaissent sur l'affichage 7-segments 29.
   ⇒ Il est impossible d'activer une autre fonction ou un autre mode de fonctionnement.

2. Si vous voulez interrompre la fonction séchage du filtre nid d'abeilles avant son terme, appuyez sur la touche Marche/arrêt (17) du panneau de commande ou de la télécommande.

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Videz et nettoyez le réservoir d'eau (voir chapitre « Maintenance »).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux recommandés dans le manuel d'utilisation peut encourir un risque de blessure.

Désignation Numéro d'article
Filtre à évaporation PAE 35 HEPA 7.710.000.079
Filtre à air PAE 35 HEPA 7.710.000.068
Filtre HEPA PAE 35 HEPA 7.710.000.070

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et du bloc secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'appareil fonctionne sans refroidir ou avec des performances réduites :

• Vérifiez la position des volets horizontaux de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.
• Vérifiez les distances minima par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.

L'appareil fonctionne, mais le refroidissement de l'air ou la pompe ne fonctionne pas :

• Vérifiez si le mode refroidissement de l'air est activé.
• Le cas échéant, vérifiez l'absence de tout objet bloquant l'entrée de la pompe. Vérifiez que l'entrée de la pompe n'est pas bloquée.
• Si la pompe ne fonctionne pas alors que le réservoir d'eau est bien rempli et que le mode refroidissement de l'air est activé, elle est peut-être défectueuse. Contactez le service après-vente.
• Assurez-vous que la pompe soit correctement installée dans le réservoir d'eau et bien fixée (voir chapitre « Remplissage du réservoir d'eau »).

Il y a écoulement d'eau :

• Vérifiez si l'appareil présente des fuites.
- Vérifiez l'installation correcte du réservoir d'eau.

La fonction swing ne fonctionne pas :

- Le moteur de la fonction swing est éventuellement défectueux. Contactez le service après-vente.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire.
• Assurez-vous qu'aucun d'obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien
Intervalles de maintenance

Intervalles de maintenance et d'entretien avant chaque mise en service	au besoin	tous les 3 jours	au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins une fois par an
Nettoyage du réservoir d'eau X
Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant	X			X
Nettoyage extérieur X X
Contrôle visuel de l'intérieur de l'appareil pour détecter les éventuels encrassements		X			X
Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant	X		X
Remplacement et nettoyage du filtre HEPA X X
Remplacement du filtre à évaporation X
Recherche de détériorations éventuelles X
Contrôle des vis de fixation X X
Test fonctionnel X

Protocole de maintenance et d'entretien

Type d'appareil : ....

Numéro de série : ....

Intervalles de maintenance et d'entretien

1 2 3 4 5 6

7 8 9 10

11 12

13 14

15 16

Nettoyage du réservoir d'eau

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Nettoyage extérieur

Contrôle visuel de l'intérieur de l'appareil pour détecter les éventuels encrassements

Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Remplacement et nettoyage du filtre HEPA

Remplacement du filtre à évaporation

Contrôle des détériorations éventuelles

Contrôle des vis de fixation

Test fonctionnel

Remarques :

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

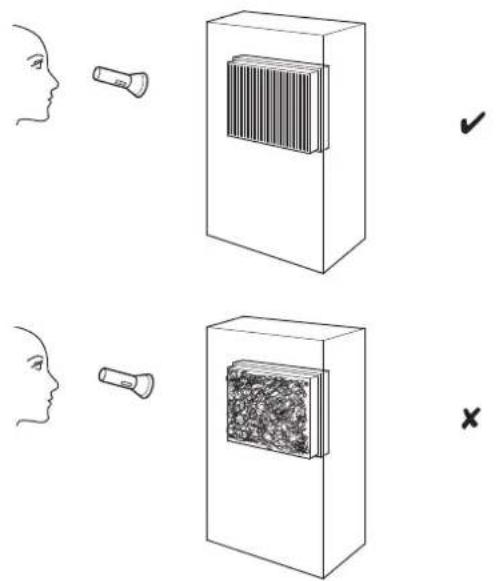

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par un électricien ou par la société Trotec.
5. Remettez le filtre à air en place.

Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.

Nettoyer le réservoir d'eau

Avertissement

Pour nettoyer le réservoir d'eau, utilisez de l'acide citrique comme détartrant. Pendant le nettoyage, portez toujours des gants et des lunettes de protection, l'acide pouvant avoir un effet corrosif sur la peau. Observez également les indications du fabricant et les consignes de sécurité concernant l'acide citrique.

Remarque

Nettoyez l'appareil avec de l'acide citrique s'il présente des signes visibles de calcaire. Chauffez l'eau de nettoyage à 40 °C au maximum. Au-delà, du citrate risque de se former et de détériorer l'appareil.

En cas d'utilisation active, le réservoir d'eau doit être nettoyé tous les 3 jours. Videz et nettoyez le réservoir d'eau avant une longue période de non-utilisation, avant le stockage ainsi qu'avant une nouvelle mise en service (par exemple si l'appareil a été stocké pendant plusieurs mois et qu'il est poussiéreux).

1. Déverrouillez le réservoir d'eau (9) en tournant les clips de la position verticale à la position horizontale.

1. Retirez le réservoir d'eau de l'appareil.

9

1. Rincez soigneusement le réservoir d'eau (9) à l'acide citrique (détartrant). Laissez le détartrant agir pendant 20 minutes au maximum.
2. Ensuite, rincez l'appareil à l'eau.
3. Séchez l'intérieur du réservoir d'eau avec un chiffon non pelucheux.
4. Si vous désirez continuer à utiliser l'appareil, remplissez le réservoir avec de l'eau potable fraîche (voir chapitre « Ajout d'eau »).
5. Poussez le réservoir d'eau (9) complètement en place dans l'appareil.

9

1. Verrouillez le réservoir d'eau (9) en tournant les clips de la position horizontale à la position verticale.

1. Veillez à placer correctement le réservoir d'eau (9), sinon l'appareil ne peut pas se remettre en marche.

Nettoyage du filtre à air

Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

Avertissement

Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

1. Retirez l'entrée d'air avec filtre à air (13) de l'appareil.

13

1. Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le avec de l'eau chaude mélangée à un produit de nettoyage neutre.
2. Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil.
3. Remettez l'entrée d'air avec filtre à air (13) en place dans l'appareil.

13

Remplacement du filtre à évaporation

Remarque

En mode Refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas.

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

Remarque

Pour une répartition uniforme de l'eau, veillez à ce que le filtre à évaporation soit placé dans le bon sens.

Le filtre à évaporation doit être remplacé s'il est fortement encrassé.

Le filtre à évaporation se remplace environ 1 fois par an en fonctionnement standard.

Laissez sécher le filtre à évaporation dans l'appareil avant de le retirer.

1. Enlevez le filtre à air (13) et le filtre à évaporation (12) de l'appareil.

1. Éliminez les filtres à évaporation usagés conformément à la législation nationale en vigueur.

2. Remettez le filtre à air (13) et le nouveau filtre à évaporation (12) en place dans l'appareil.

Nettoyage et remplacement du filtre HEPA

Remarque

N'utilisez jamais l'appareil sans filtre HEPA.

Remarque

Le filtre HEPA doit être remplacé en cas de besoin.

Remarque

La durée de vie du filtre HEPA dépend des conditions ambiantes ainsi que de la durée de mise en œuvre de l'appareil.

- Le filtre HEPA doit être nettoyé ou, lorsqu'il est très fortement encrassé, remplacé. Cela se traduit, par exemple, par une diminution des performances (voir chapitre « Défauts et pannes »). Lorsque la LED Filtre (25) clignote, le filtre doit également être remplacé.

- Avant la mise en marche, assurez-vous que le filtre HEPA est bien en place.

La durée d'utilisation s'élève à un an environ, en fonction du degré de pollution de l'air.

Si nécessaire, effectuez un contrôle visuel de l'encrassement du filtre HEPA.

1. Déposez la grille (34) de la partie supérieure de l'appareil.

2. Extrayez le filtre HEPA (11) de l'appareil en le tirant par les languettes (35).

34 35 11

1. Nettoyez le filtre HEPA (11), s'il n'est que légèrement encrassé, avec un chiffon humide non pelucheux. Éliminez le filtre HEPA fortement encrassé conformément à la législation nationale en vigueur et sortez le nouveau filtre HEPA de son enveloppe plastique.

2. Remettez en place le filtre HEPA neuf ou nettoyé (11) dans l'appareil. Veillez à ce que les languettes (35) se trouvent dans la position illustrée.

34 35 11

1. Remontez la grille (34) sur la partie supérieure de l'appareil.

2. Appuyez 3 secondes sur la touche Purification (23), pour effectuer une réinitialisation du filtre.

→ La LED Filtre (25) s'éteint.

Activités après la maintenance

Si vous désirez continuer d'utiliser l'appareil :

- Rebranchez l'appareil en mettant la fiche dans la prise secteur.

Si vous n'utilisez pas l'appareil pendant une longue durée :

- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Annexe technique

Caractéristiques techniques

Paramètre Valeur
Modèle PAE 35 HEPA
Capacité d'évaporation 800 ml/h
Débit d'air 250 m3/h
Raccordement secteur 220-240	V / 50 Hz
Courant nominal absorbé 0,37 A
Puissance absorbée 85 W
Niveau de pression sonore (à 1 m de distance)	56 dB(A)
Capacité du réservoir d'eau 6 l
Poids 6,5 kg
Dimensions(longueur x largeur x hauteur)	255 x 310 x 670 mm
Distance minimum par rapportaux murs et aux objets :vers le haut (A) :vers l'arrière (B) :vers les côtés (C) :vers l'avant (D) :	100 cm100 cm100 cm100 cm
Pile pour la télécommande 3 V CR2032

Élimination

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Valable uniquement en France

NOTICE À DÉPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
