| Marque | Pfister |
| Modèle | L0W80100 |
| Type de produit | Robinetterie sanitaire |
| Utilisation | Lavabo ou évier |
| Type de commande | Mitigeur monocommande |
| Matière principale | Laiton |
| Finition | Chrome (estimation) |
| Pression d'eau recommandée | 172 kPa (25 PSI) minimum |
| Entraxe de fixation | 102 mm (4 po) |
| Profondeur de montage minimale | 90 mm (3 9/16 po) |
| Profondeur de montage maximale | 106 mm (4 3/16 po) |
| Diamètre de perçage requis | 32 mm (1 1/4 po) |
| Raccordement d'arrivée d'eau | Entrées filetées pour tuyaux d'arrivée |
| Alimentation en eau | Eau chaude et froide |
| Température maximale de l'eau | 80°C (estimation) |
| Débit maximal | 8 L/min (estimation à 3 bar) |
| Cartouche céramique | Oui, durée de vie prolongée |
| Installation | Sur plan de travail ou vasque |
| Outils nécessaires | Tournevis Phillips |
| Nettoyage et entretien | Nettoyer avec un chiffon doux et de l'eau savonneuse. Éviter les produits abrasifs. |
| Consignes de sécurité | Installer par un professionnel, couper l'alimentation en eau avant intervention, porter des lunettes de sécurité. |
| Poids net estimé | 2 kg |
| Garantie | Consultez le fabricant |
| Service client | 1-800-PFAUCET (732-8238) / pfisterfaucets.com/support |
FOIRE AUX QUESTIONS - L0W80100 Pfister
Questions des utilisateurs sur L0W80100 Pfister
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Robinetterie sanitaire au format PDF gratuitement ! Retrouvez votre notice L0W80100 - Pfister et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil L0W80100 de la marque Pfister.
MODE D'EMPLOI L0W80100 Pfister
Aide personnelle, spécifications du produit et questions « pratico-pratiques » :
1-800-PFAUCET (732-8238) pfisterfaucets.com/support
Installation Videos Available Videos de instalación a disposición Vidéos d'installation disponibles
Pour réduire le risque de blessures ou de dommages, lisez toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il est strictement nécessaire d'installer le produit en respectant tous les codes de construction et de plomberie locaux et de l'état. Obtenez laïde d'un plombier professionnel si vous n'êtes pas certain de la façon d'installer ce produit. Pour des performances optimales de votre nouveau robinet Pfister™ une pression d'eau d'au moins 172 kPa (25 PSI) est recommandée. L'installation demande des tuyaux d'arrivée.

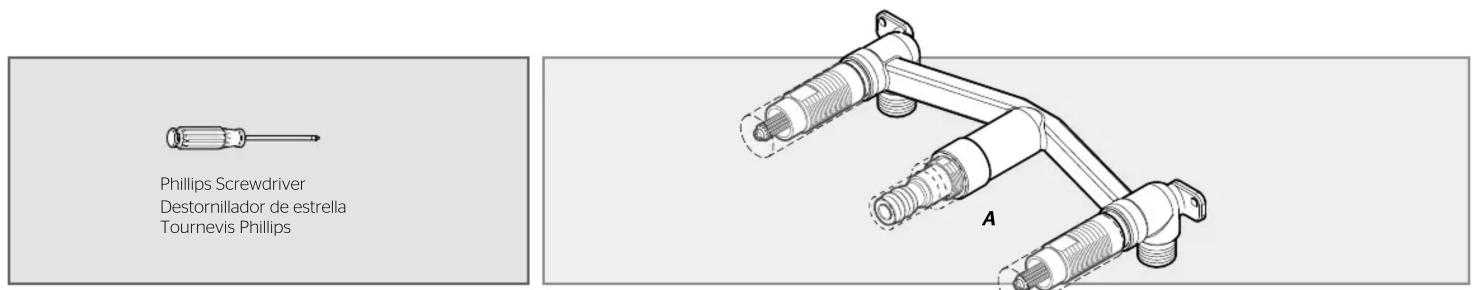

Required Tools Herramientas necesarias Outils nécessaires

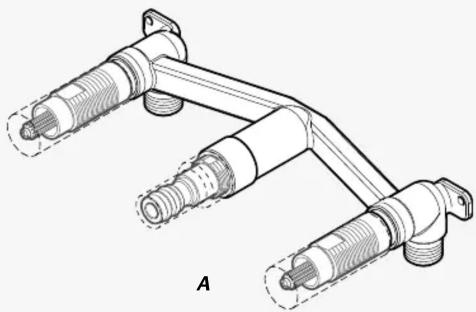

Parts in the Box Piezas en la caja Pieces dans la boîte

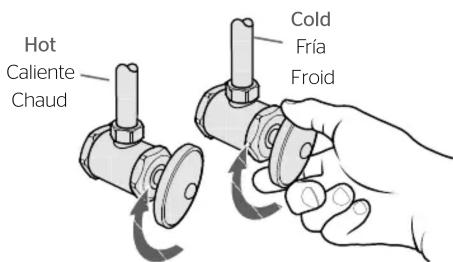

1 Turn Off Water Supply • Cierre el suministro de agua • Couper l'alimentation en eau
!
Repérez les entrées d'alimentation d'eau et fermez les robinets d'arrêt. Ils sont normalement trouvés près du compteur d'eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
53531-0100
2

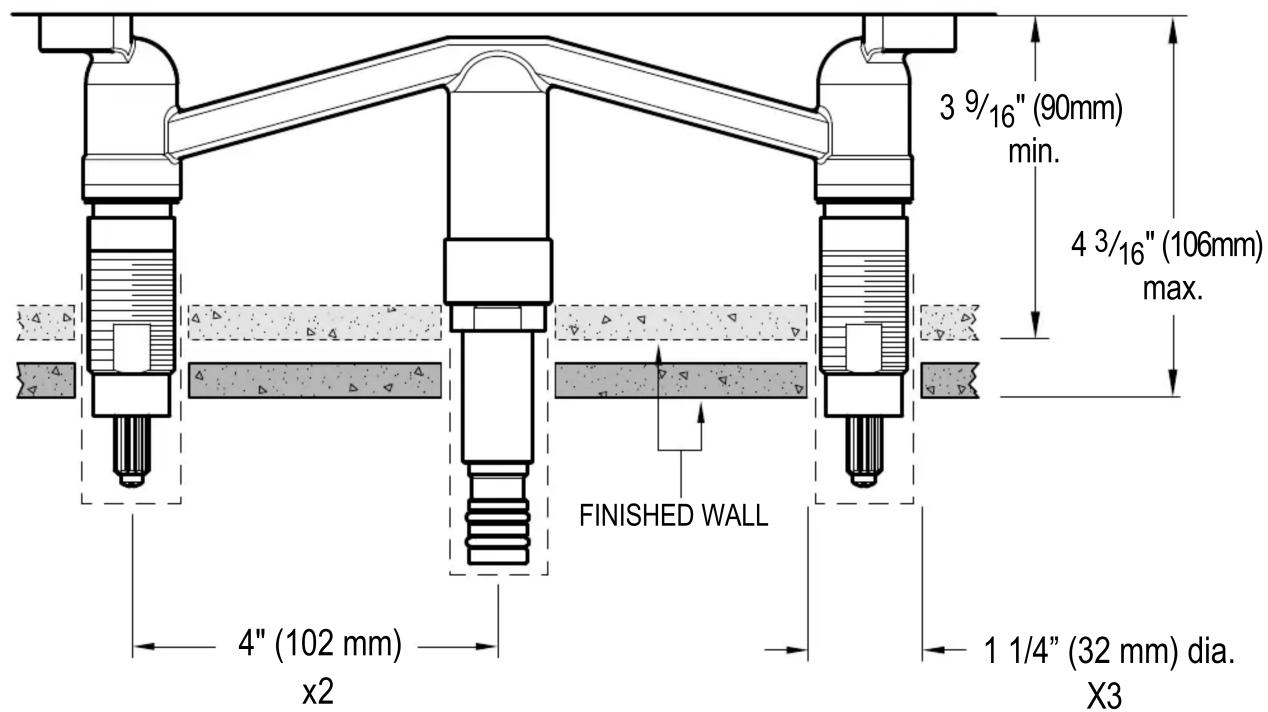

Valve Installation Dimensions
Dimensions d'installation de la vanne
3

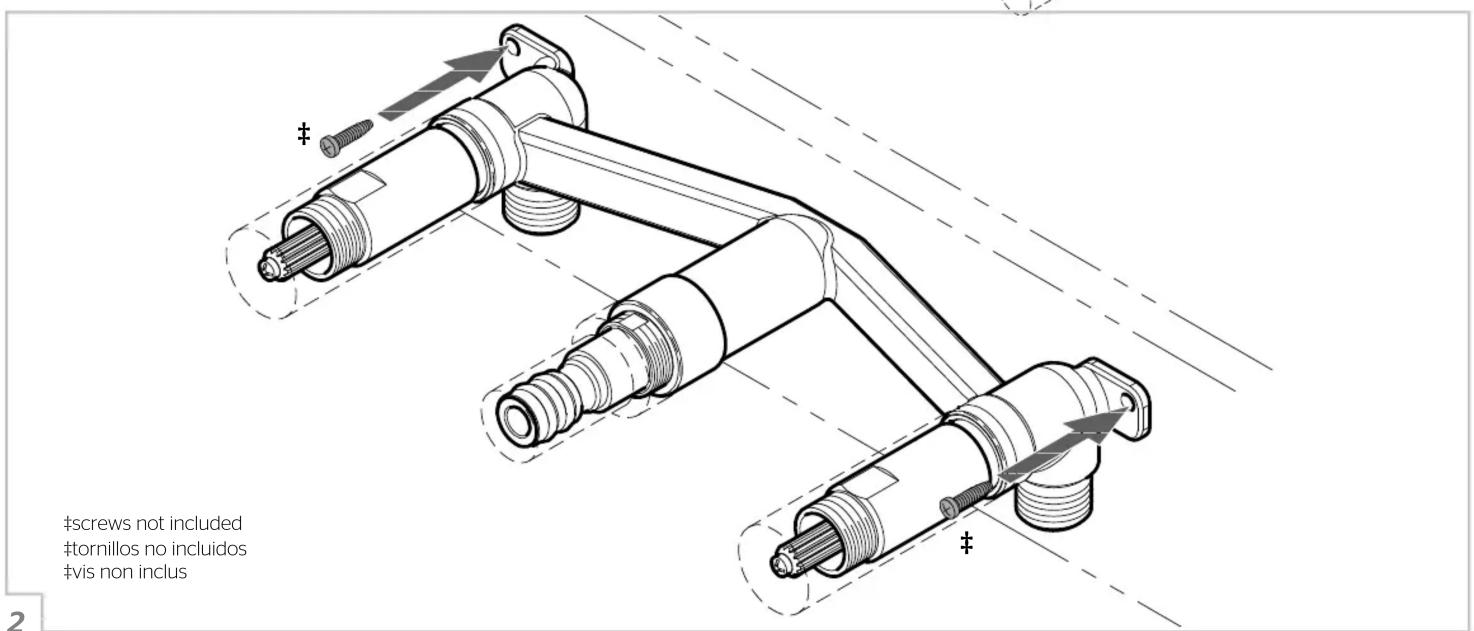

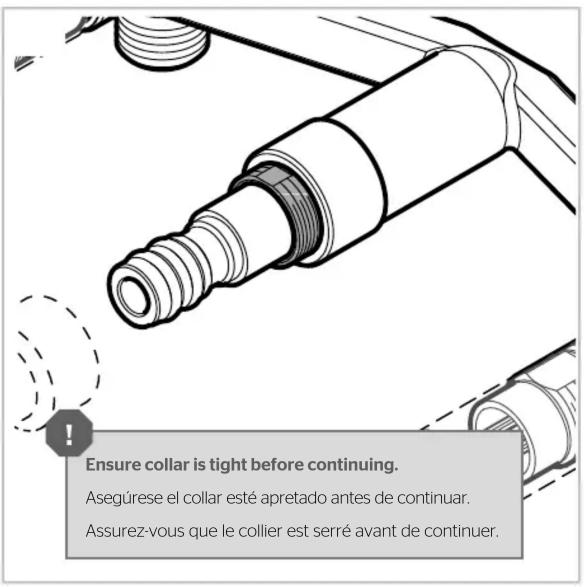

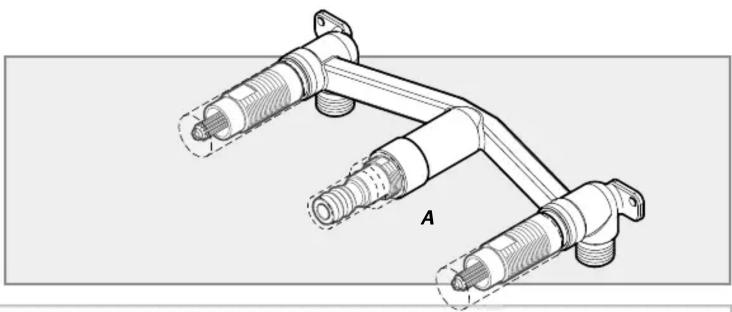

Mount Valve
Montar la válvula
Monter la valve
No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n'est nécessaire pour cette étape
Remarque: en fonction de l'installation (cuivre, PEX, fer), raccordez les conduites d'eau conformément aux instructions du fabricant.
Cold Frío Froid
5

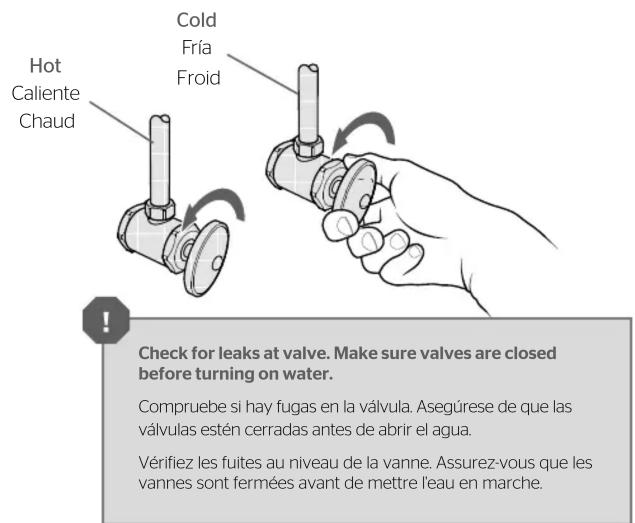

Turn on Water and Perform Leak Test Encienda el agua y realice la prueba de fugas Allumez l'eau et effectuez un test d'étanchéité
5B5A
Note • Nota • Remarque

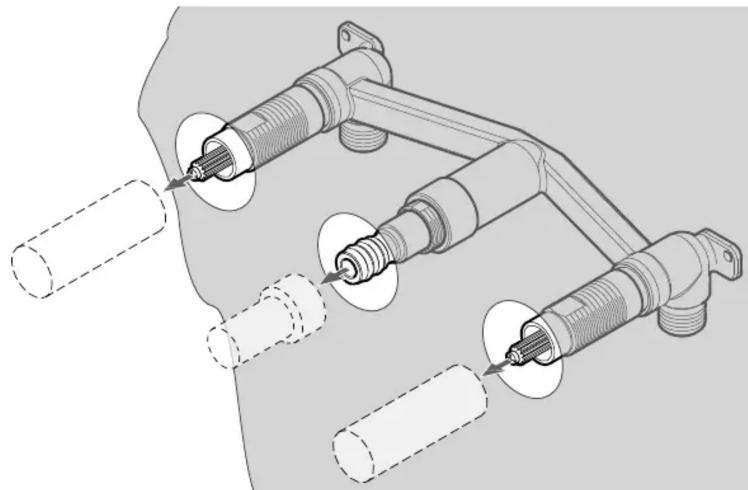

N'oubliez pas de retirer les protections en plâtre après avoir recouvert le mur et avant d'installer la garniture.
Pour aider à l'installation supplémentaires:
Pfister®
1-800-PFAUCET (732-8238)
pfisterfaucets.com
