0156WDS - Robinetterie sanitaire Pfister - Notice d'utilisation et mode d'emploi gratuit

Marque	Pfister
Modèle	0156WDS
Type de produit	Vanne à levier unique avec inverseur
Catégorie	Robinetterie sanitaire
Utilisation	Évier, lavabo, douche ou baignoire (configuration 2 ou 3 voies)
Configuration d'écoulement	3 voies: flux à 3 sorties (modes 2 et 3)
Matériau principal	Laiton chromé
Diamètre de perçage requis	51 mm (2-11/32 à 3-7/32 pouces)
Pression d'eau recommandée	0.5 à 10 bars
Alimentation	Eau chaude et froide (raccordement standard)
Fonctions principales	Contrôle du débit et de la température à levier unique, distribution vers plusieurs sorties via inverseur intégré
Installation	Installation murale avec vanne de dérivation intégrée
Outils nécessaires	Lunettes de sécurité, clé à molette, tournevis, chiffon, éventuellement lampe torche
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse; éviter les produits abrasifs
Sécurité	Couper l'alimentation en eau avant installation; porter des lunettes de sécurité
Pièces détachées	Cartouche de valve, bouton de levier, joints toriques, inverseur
Réparabilité	Pièces disponibles auprès du fabricant; modèle conçu pour réparation
Garantie	Garantie limitée à vie (Pfister)
Service client	1-800-PFAUCET (732-8238) / pfisterfaucets.com
Poids (estimation)	Environ 1.8 kg
Dimensions (estimation)	Hauteur 150 mm, Profondeur 200 mm, Largeur 220 mm

FOIRE AUX QUESTIONS - 0156WDS Pfister

Comment installer le robinet Pfister 0156WDS ?

Avant l'installation, coupez l'alimentation en eau. Positionnez la vanne murale et fixez-la selon le diamètre de perçage de 51 mm. Utilisez une clé pour serrer les raccords. Reportez-vous au guide d'installation rapide fourni.

Puis-je utiliser ce robinet pour une douche et un bain ?

Oui, le modèle 0156WDS est conçu avec un inverseur 3 voies. Il peut alimenter jusqu'à trois sorties (par exemple douche, bain, lavabo). Configurez les modes 2 ou 3 selon vos besoins.

Comment entretenir le robinet Pfister 0156WDS ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les produits chimiques agressifs qui pourraient endommager le chromage. Vérifiez périodiquement les joints et la cartouche.

Que faire si l'eau ne coule pas après installation ?

Vérifiez que l'alimentation en eau est bien ouverte. Assurez-vous que les filtres d'entrée ne sont pas obstrués par des débris. Si le problème persiste, contactez le service client Pfister.

Comment changer la cartouche du robinet ?

Coupez l'eau. Retirez le levier en dévissant la vis de fixation. Déposez la cartouche en la tournant dans le sens inverse des aiguilles d'une montre. Remplacez par une neuve et remontez le tout.

Ce robinet est-il compatible avec un chauffe-eau instantané ?

Oui, il supporte une pression d'eau de 0.5 à 10 bars. Vérifiez la compatibilité du débit avec votre chauffe-eau. En cas de doute, consultez un professionnel.

Puis-je installer le robinet moi-même ou dois-je faire appel à un plombier ?

L'installation est conçue pour un bricoleur averti. Si vous n'êtes pas familier avec la plomberie, il est recommandé de faire appel à un professionnel pour éviter tout dommage.

Quels outils sont nécessaires pour l'installation ?

Les outils de base incluent : lunettes de sécurité, clé à molette, tournevis, chiffon. Une lampe torche peut être utile pour éclairer les zones sombres.

Où puis-je trouver des pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès de Pfister. Contactez le service client au 1-800-PFAUCET ou visitez le site pfisterfaucets.com pour commander.

Que signifie 'flux à 3 voies' sur le robinet ?

Cela signifie que l'inverseur peut diriger l'eau vers trois sorties différentes, par exemple douche, baignoire et lavabo. Les modes 2 et 3 permettent de personnaliser la distribution.

MODE D'EMPLOI 0156WDS Pfister

Vanne à levier unique avec inverseur

Quick Installation Guide

Guide d'Installation Rapide

Installation Support • Soporte de Instalación • Support d'Installation

Aide personnelle, specifications du produit

et questions « pratico-pratiques »:

1-800-PFAUCET (732-8238)

Pour réduire le risque de blessures ou de dommages, dire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appezez un professionnel si vous n'êtes pas certain de la façon d'installer ce produit.

Required Tools

Les outils de base nécessaires

Safety Goggles

Outils supplémentaires utiles

Flashlight

Linterna

Lampe De Poche

Cloth

Paño de limpieza

Chiffon

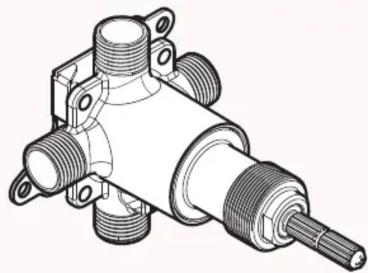

Parts in the Box

Piezas en la caja

Pieces dans la boite

1 Turn Off Water Supply Cierre el suministro de agua Couper l'alimentation en eau

Recherche les entrées d'approvisionnement et fermer les robinets.

Position et sécurisé In-Wall vanne de dérivation

Basic tools for your mounting method required Herramentas bássicas para el método de montaje requerido Les outils de base pour la méthode de montage nécessaire

51 mm de diametro *
51 mm de diamètre *

2-11/32-3-7/32\*

60-82mm*

*Illustration not to scale *Iustracion no es a escala *Illustration pas a I'echellele

Positionnement de poignée en fonction de l'emplacement de sorte

Modes indiqués pour la configuration avec trois apparéils

Ne bouchez aucune sortie sur le deviateur! Cela endommagerait la valve.

En cas de configuration pour deux apparciels, les positions marquées d'un * seront acheminées vers le même apparéil.

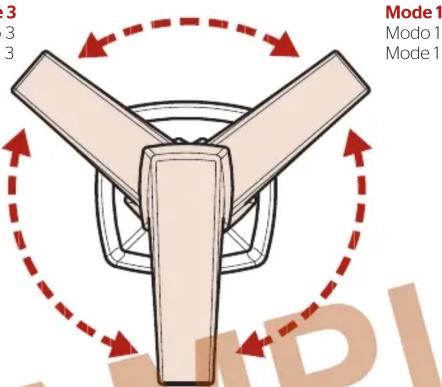

3 Way Flow

Flujo de 3 Vias

Flux à 3 Voies

Mode 3

Modo 3

Mode 3

Mode 2

Modo 2

Mode 2

Pour aider à l'installation supplémentaires:

Pfister

1-800-PFAUCET (732-8238)

pfisterfaucets.com
