GS1016ES2 - Commutateur Cudy - Notice d'utilisation et mode d'emploi gratuit

Marque	Cudy
Modèle	GS1016ES2
Type de produit	Commutateur réseau (switch) non géré avec fonctions de gestion limitées
Nombre de ports	16 ports RJ45
Vitesse des ports	10/100/1000 Mbps (Gigabit Ethernet)
Alimentation	100-240 V CA, 50/60 Hz, adaptateur externe
Consommation électrique	Environ 12 W (max)
Dimensions (L x P x H)	440 x 200 x 44 mm (format rack 1U)
Poids	Environ 2,5 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Type de gestion	Interface Web (GUI) via navigateur
Fonctions principales	Auto-négociation, contrôle de flux, QoS, VLAN, Link Aggregation, IGMP snooping
Indicateurs LED	Power (marche/arrêt), Link/Act (vert clignotant pour activité, fixe pour lien établi)
Montage	Bureau ou rack 19 pouces (kit de montage inclus)
Sécurité	Débrancher l'appareil avant toute intervention de nettoyage ; ne pas exposer à l'humidité
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; appareil non réparable par l'utilisateur
Garantie	2 ans (sous réserve des conditions du vendeur)

FOIRE AUX QUESTIONS - GS1016ES2 Cudy

Quelle est l'adresse IP par défaut du switch Cudy GS1016ES2 ?

L'adresse IP par défaut est 192.168.2.1. Configurez votre PC avec une adresse IP fixe dans le même sous-réseau (ex: 192.168.2.x).

Quels sont le nom d'utilisateur et le mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe est également admin (en minuscules). Il est recommandé de le modifier après la première connexion.

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du switch pendant environ 10 secondes, jusqu'à ce que les LED clignotent. Les paramètres reviennent aux valeurs par défaut.

Comment accéder à l'interface de gestion Web ?

Connectez votre PC à l'un des ports du switch. Ouvrez un navigateur Web et saisissez http://192.168.2.1. Utilisez les identifiants par défaut pour vous connecter.

Le switch GS1016ES2 est-il compatible avec la norme PoE ?

Non, le Cudy GS1016ES2 n'est pas un switch PoE. Il ne fournit pas d'alimentation via les ports Ethernet. Vous devez utiliser des adaptateurs secteur pour vos appareils.

Comment configurer un VLAN sur ce switch ?

Connectez-vous à l'interface Web. Allez dans la section VLAN et créez des groupes VLAN en spécifiant les ports membres. Vous pouvez configurer des VLAN basés sur les ports ou 802.1Q.

Quelle est la vitesse maximale de transfert des ports ?

Chaque port supporte une vitesse de 10/100/1000 Mbps en Full Duplex, offrant un débit théorique de 2 Gbps par port (en bidirectionnel).

Le switch dispose-t-il d'une fonction de priorisation du trafic (QoS) ?

Oui, le switch prend en charge la qualité de service (QoS) basée sur les ports et les tags 802.1p, permettant de prioriser le trafic sensible comme la voix ou la vidéo.

Comment interpréter les voyants LED du switch ?

Le voyant Power est allumé lorsque l'alimentation est présente. Le voyant Link/Act est allumé si un lien est établi, clignote lors du transfert de données, et éteint s'il n'y a pas de connexion.

Ce switch peut-il être monté en rack ?

Oui, le Cudy GS1016ES2 est conçu au format 19 pouces et inclut des supports de montage en rack. Il peut également être posé sur un bureau.

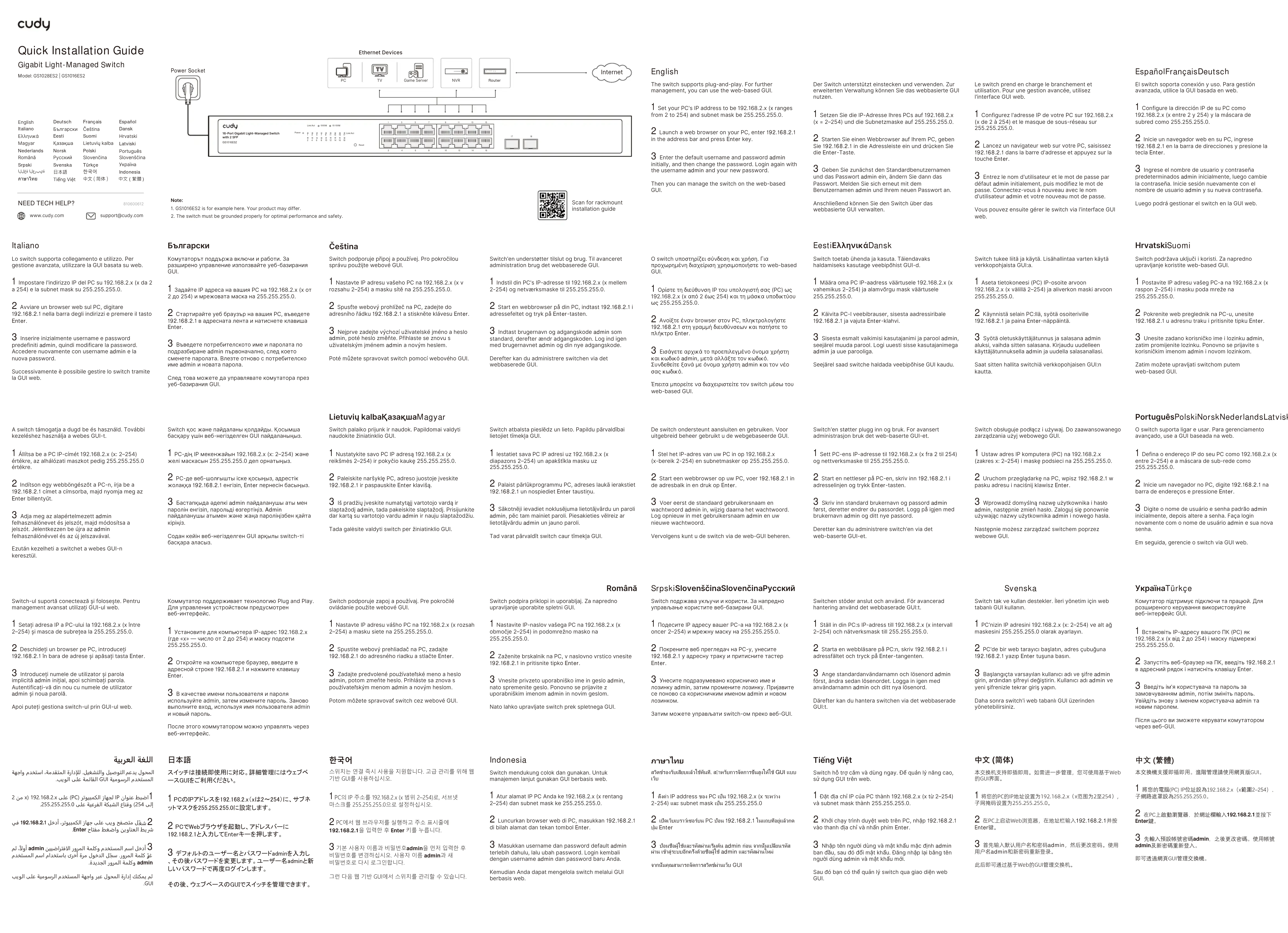

MODE D'EMPLOI GS1016ES2 Cudy

Le switch prend en charge le branchement et

et s'inter préta en charge le amendement et utilisation. Pour une gestion avancée, utilisez

l'interface GUI web.

T Comiguëz l'adresse IP de votre PC sur 192.168.2.x (x de 2 à 254) et le masque de sous-réseau sur

255.255.255.0.

。

2 Lancez un navigateur web sur votre PC, saisissez 192 168 2 1 dans la barre d'adresse et appuyez sur la

102.108.52.1 dans la boire d'ouleuse et appoyez sur le touche Enter.

•

3 Entrez le nom d'utilisateur et le mot de passe par

dérout admin initialement, puis modifiez le mot de passe. Connectez-vous à nouveau avec le nom

d'utilisateur admin et votre nouveau mot de passe.

Vous pouvez ensuite gérer je switch via l'interface GUI

Web.

EspañolFrançaisDeutsch

Indication LED
Power	Off	Alimentation coupée
	On	Alimentation activée
Link/Act	Off	Pas de lien, pas de données
	Flash	Lien et données transmises
	On	Lien établi mais pas de données
