EGAVSSBWM1 - Support des enceintes Echogear - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour barre de son
Marque	Echogear
Modèle	EGAVSSBWM1
Capacité de charge maximale	9,0 kg (20 lb)
Matériau	Acier robuste avec finition noire
Compatibilité	Barres de son universelles (largeur et profondeur ajustables)
Réglage en hauteur	Oui, via tablette ajustable
Réglage en largeur	Oui, pattes de fixation orientables
Fixation murale	Plaque murale incluse avec vis et chevilles
Types de murs supportés	Montants bois, cloison sèche (chevilles incluses)
Contenu du colis	1 plaque murale, 1 support d'étagère, pattes de fixation, vis, chevilles, manuel d'installation
Outils nécessaires	Perceuse, mèche à bois/cloison, niveau à bulle, tournevis, crayon
Entretien	Nettoyer avec un chiffon doux et sec
Consignes de sécurité	Ne pas dépasser 9,0 kg ; vérifier la solidité du mur avant installation ; utiliser avec des montants ou chevilles adaptés
Réparabilité	Pièces détachées disponibles sur demande auprès du fabricant
Garantie	Garantie limitée d'un an (voir conditions fabricant)

FOIRE AUX QUESTIONS - EGAVSSBWM1 Echogear

Comment installer mon support Echogear EGAVSSBWM1 ?

Suivez les étapes du manuel : 1) Orientez les pattes de fixation selon votre barre de son. 2) Installez la plaque murale en perçant les trous dans les montants ou en utilisant les chevilles fournies pour cloison sèche. 3) Fixez la barre de son sur le support d'étagère. Utilisez un niveau à bulle pour garantir l'horizontalité.

Quel poids maximum peut supporter ce support ?

La capacité maximale est de 9,0 kg (20 lb). Ne dépassez jamais cette limite pour éviter tout risque de chute ou de dommage.

Puis-je utiliser ce support sur une cloison sèche ?

Oui, à condition d'utiliser les chevilles fournies. Percez des avant-trous de 3,2 mm (1/8 po), insérez les chevilles, puis fixez la plaque. Assurez-vous que la cloison peut supporter le poids total.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'une mèche adaptée au mur, d'un tournevis, d'un niveau à bulle et d'un crayon pour marquer les points de perçage.

Est-ce que ce support est compatible avec toutes les barres de son ?

Le support est conçu pour être universel : les pattes de fixation s'orientent pour s'adapter à différentes largeurs et hauteurs de barres de son. Vérifiez que votre barre de son ne dépasse pas le poids maximum.

Comment ajuster la hauteur de la barre de son ?

Le support dispose d'une tablette ajustable. Desserrez les vis de réglage, positionnez la barre de son à la hauteur souhaitée, puis resserrez. Assurez-vous que la barre est bien centrée.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client d'Echogear (et non le détaillant) pour obtenir des pièces de rechange. N'utilisez jamais de pièces endommagées, car cela pourrait compromettre la sécurité.

Puis-je installer ce support seul ?

Il est recommandé d'être deux personnes pour faciliter le montage mural et la fixation de la barre de son. Toutefois, une personne expérimentée peut le faire seule en suivant les instructions.

Comment nettoyer ce support ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs qui pourraient endommager la finition noire.

Quelle est la garantie de ce produit ?

Echogear offre une garantie limitée d'un an contre les défauts de fabrication. Consultez le manuel ou le site du fabricant pour plus de détails sur les conditions.

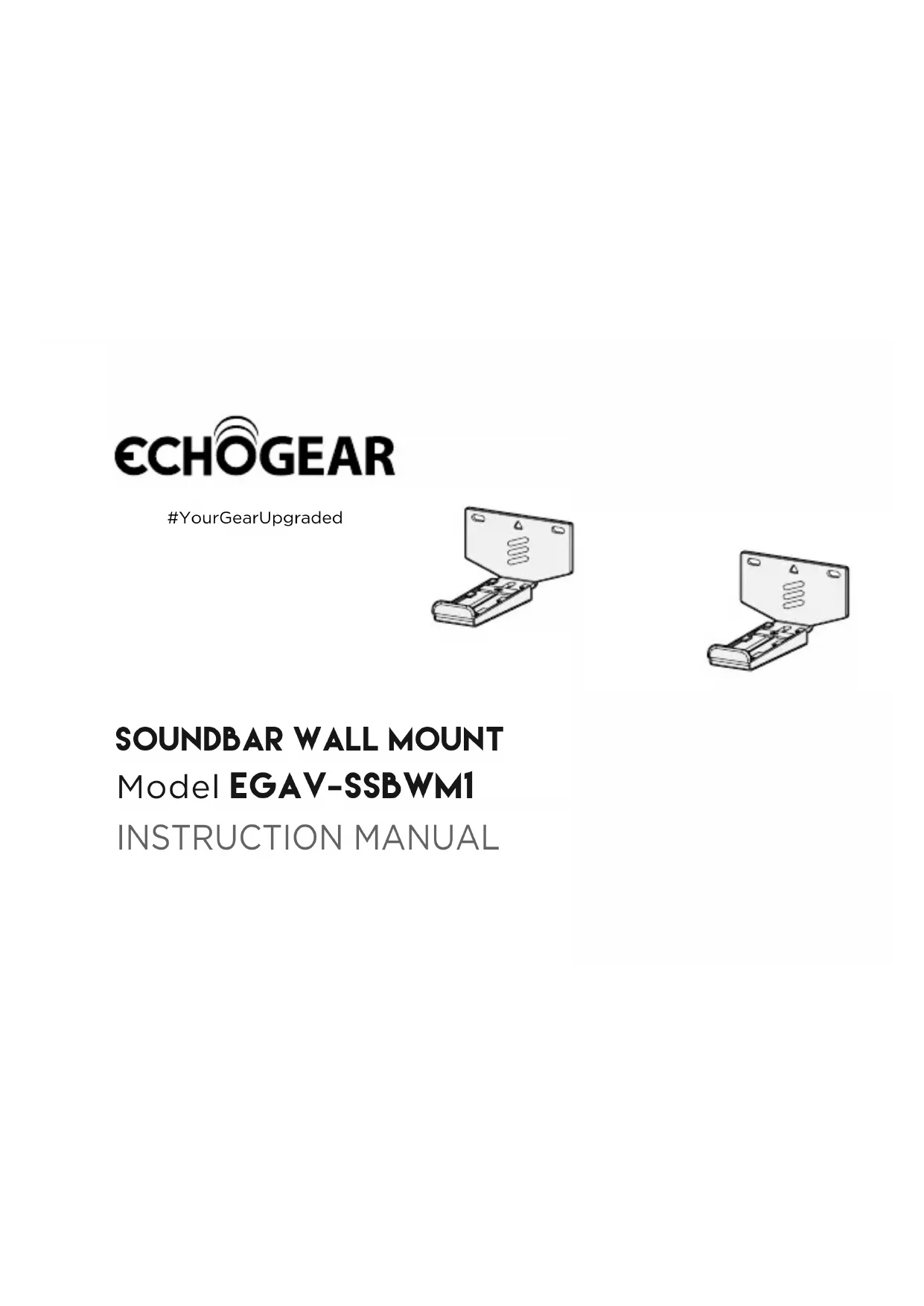

MODE D'EMPLOI EGAVSSBWM1 Echogear

Texte français page 17

Veuillez litre intégralement ces instructions afin d'être à l'aise avec ce processus d'installation facile. Veuillez également Si vous ne comprendez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter les Pros Echogear.

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels!
N'tilisez pas ce produit à d'autres fins que celles spécifiées par le fabricant.
- Le fabricant n'est pas responsable des blessures ou des domages causés par une mauvaise utilisation ou un montage incorrect.

CONTRAINTES DE POIDS

9.0 kg

(20 lb)

NE DÉPASSEZ PAS 9,0 kg (20 lb)

pour ce support pour barre de son.

PIECES FOURNIES

PAGE 4

A VERTISSEMENT: Ce produit contient de petites pieces qui peuvent représentier un risque d'étouffement si elles sont avalées. Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune piece et qu'elles ne sont pas endommagées. Si une piece est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilise jamais de pieces endommagées!

DETERMINER VOTRE MÉTHODE D'INSTALLATION

PAGE 5

1:Broche filetée en bas.

2:Tabletteajustable.

ÉTAPE 1 ORIENTEZ LES PATTES DE FIXATION POUR VOTRE BARRE DE SON

PAGE 6

ETAPE 1.1 HAUTEUR H. ETAPE 1.2 LARGEUR W

ETAPE 2 INSTALLATION DE LA PLAQUE MURALE

PAGE 8

ÉTAPE 2.1 Désiner la construction de votre mur. Pour un/des montant(s) en bois, les centres des montants doivent être vérifiés, passez à L'étépe 2.2A. Pour une cloison séche uniquement, su ivez la PAGE 10. ÉTAPE 2.2A Percez les trous. ÉTAPE 2.3A Fixez la plaque murale.

ÉTAPE 2.2B Percez les trous. Percez des avant-trous de 3,2mm (1/8 po) pour vérifier le mur. Pour une cloison sèche uniquement, passez à L'ETAPE 2.3B. Pour un/des montant(s) en bois, passerez à L'ETAPE 2.5B. ÉTAPE 2.3B Percez les trous. ÉTAPE 2.4B Insérez les chevilles. ÉTAPE 2.5B Fixez la plaque murale.

ÉTAPE 3 FIXEZ LA BARRE DE SON AU SUPPORT D'ÉTAGÈRE

PAGE 12

ÉTAPE 3.1 Desserrez. ÉTAPE 3.2 Positionnez Les Câbles. ÉTAPE 3.3 Attachez la barre de son. ÉTAPE 3.4 Fixez. ÉTAPE 3.5 Fixez. ÉTAPE 3.6 Fixez.
