Type de produit	Interrupteur de détection de mouvement à micro-ondes (5,8 GHz)
Marque	V-TAC
Modèle	VT8023
Catégorie	Maison intelligente
Technologie de détection	Capteur micro-ondes à haute fréquence 5,8 GHz
Portée de détection	Jusqu'à 8 m
Angle de détection	360° (large)
Alimentation	230 V AC / 50 Hz
Puissance de charge maximale	800 W (lampe)
Réglages disponibles	Temporisation et seuil lumineux (LUX) via boutons
Détection jour/nuit	Oui, automatique
Installation	Encastré dans trou rond ou carré
Indice de protection	IP20 (intérieur)
Température de fonctionnement	-20 °C à 40 °C
Dimensions (diamètre x profondeur)	Ø 80 mm x 40 mm
Poids	0,1 kg
Fonctions principales	Détection de mouvement, commutation automatique de charge, économie d'énergie, identification jour/nuit
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau ni de détergents
Sécurité	Couper l'alimentation avant installation ; confier l'installation à un électricien certifié
Pièces détachées et réparabilité	Contacter le revendeur ou distributeur V-TAC
Garantie	2 ans à compter de la date d'achat

FOIRE AUX QUESTIONS - VT8023 V-TAC

Comment régler la temporisation (temps de mise en marche) ?

Le réglage s'effectue via le bouton de temporisation situé sur le capteur après retrait de la plaque de contact. Tournez le bouton pour ajuster la durée souhaitée (typiquement de quelques secondes à plusieurs minutes). Refermez la plaque avant de remettre sous tension.

Comment ajuster le seuil de luminosité (LUX) ?

Utilisez le bouton LUX sur le capteur. Réglez-le sur le niveau de luminosité ambiante à partir duquel le détecteur doit s'activer. En position haute, il fonctionne uniquement de nuit ; en position basse, il fonctionne même en plein jour.

Le capteur peut-il détecter à travers une porte ou une vitre ?

Oui, grâce à la technologie micro-ondes 5,8 GHz, la détection est possible à travers les portes, les vitres en verre et les parois minces non métalliques.

Quelle est la portée de détection maximale ?

La portée peut atteindre environ 8 mètres selon les conditions d'installation. Pour une détection optimale, évitez les obstacles métalliques ou les murs épais.

Ce détecteur est-il adapté pour une utilisation en extérieur ?

Non, l'indice de protection IP20 le destine à une utilisation en intérieur uniquement. Pour l'extérieur, choisissez un modèle avec un indice IP plus élevé.

Comment installer le détecteur dans un trou circulaire ?

Placez le capteur dans le trou préalablement percé, puis serrez le boulon évasé des deux côtés pour le fixer. Pour un trou carré, utilisez les vis fournies.

Que faire si le détecteur ne fonctionne pas après installation ?

Vérifiez d'abord que l'alimentation est bien coupée puis rétablie. Assurez-vous que les réglages de temporisation et LUX sont corrects. Testez le capteur en vous déplaçant dans la zone de détection. Si le problème persiste, contactez un électricien certifié.

Puis-je utiliser ce détecteur avec des lampes LED ?

Oui, il est compatible avec les lampes LED dans la limite de la puissance de charge maximale (800 W). Vérifiez la puissance totale de vos LED pour ne pas dépasser cette limite.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et doux. N'utilisez jamais d'eau, de solvants ou de détergents agressifs qui pourraient endommager les composants électroniques.

Le détecteur peut-il être utilisé dans une salle de bain ?

Non, car l'indice IP20 ne protège pas contre l'humidité. Pour une salle de bain, un détecteur avec un indice IP44 ou supérieur est recommandé.

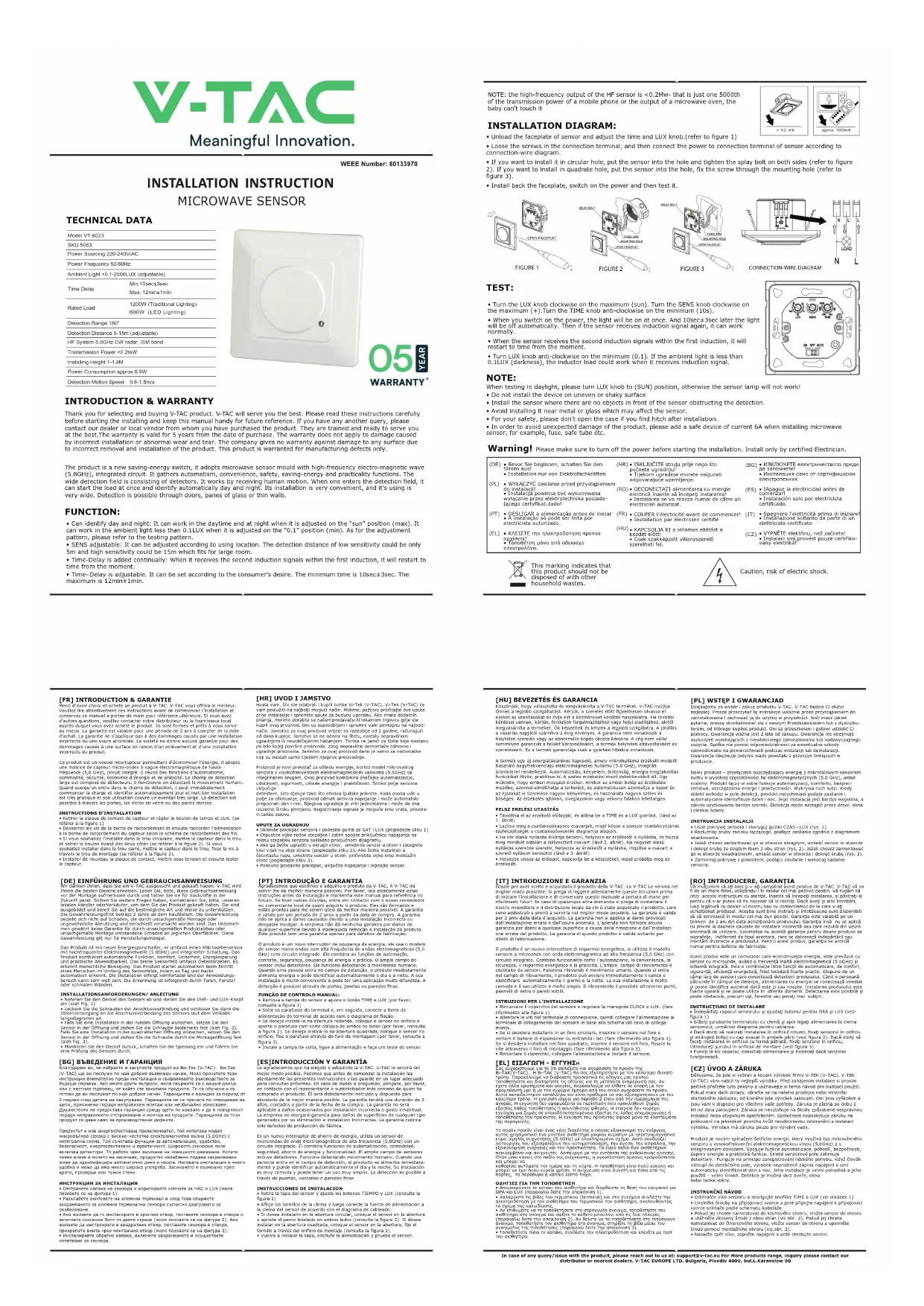

MODE D'EMPLOI VT8023 V-TAC

COUPER l'électricité avant de com

Installation par électricien certifié

Merci d'avoir choisi et acheté un produit à V-TAC. V-TAC vous offrira le meilleur. Veuillez lire attentivement ces instructions avant de commencer l'installation et conservez ce manuel à portée de main pour référence ultérieure. Si vous avez d'autres questions, veuillez contacter notre distributeur ou le fournisseur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux. La garantie est valable pour une période de 2 ans à compter de la date d'achat. La garantie ne s'applique pas à des dommages causés par une installation incorrecte ou une usure anormale. La société ne donne aucune garantie pour des dommages causés à une surface en raison d'un enlèvement et d'une installation incorrects du produit.

Ce produit est un nouvel interrupteur permettant d'économiser l'énergie, il adopte une matrice de capteur micro-ondes à vague électromagnétique de haute

fréquence (5,8 GHz), circuit intégré. Il réunit des fonctions d'automatisme, commodité, sécurité, économie d'énergie et de praticité. Le champ de détection large est composé de détecteurs. Il fonctionne en détectant le mouvement humain. Quand quelqu'un entre dans le champ de détection, il peut immédiatement commencer la charge et identifier automatiquement jour et nuit. Son installation est très pratique et son utilisation couvre un éventail très large. La détection est possible à travers les portes, les vitres en verre ou des parois minces.

INSTRUCTIONS D'INSTALLATION

- Retirer la plaque de contact du capteur et régler le bouton de temps et LUX. (se référer à la figure 1)

- Desserrer les vis de la borne de raccordement et ensuite raccorder l'alimentation à la borne de raccordement du capteur selon le schéma de raccordement des fils. - Si vous souhaitez l'installer dans le trou circulaire, mettre le capteur dans le trou et serrer le boulon évasé des deux côtés (se référer à la figure 2). Si vous souhaitez installer dans le trou carré, mettre le capteur dans le trou, fixer la vis à

- Installer de nouveau la plaque de contact, mettre sous tension et ensuite tester le capteur.
