Type de produit	Ordinateur industriel
Marque	Advantech
Modèle	ITA8120
Dimensions (L x P x H)	Environ 200 x 200 x 100 mm
Poids	Environ 3 kg
Alimentation	24 / 48 / 72 / 110 V CC
Consommation électrique	Conforme aux spécifications du fabricant
Fonctions principales	Calcul embarqué, contrôle industriel, communication
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide, ne pas utiliser de liquide ou de sprays
Sécurité	Consignes de sécurité détaillées : éviter l'humidité, ne pas ouvrir, mise à la terre obligatoire
Pièces détachées et réparabilité	Batterie remplaçable (type recommandé par le fabricant), alimentation modulaire, intervention par personnel qualifié
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	Protéger de l'humidité
Niveau sonore	Inférieur à 70 dB(A) selon CEI 704-1
Connexions	Alimentation CC, mise à la terre, signaux
Certification	UL pour la source d'alimentation CC

FOIRE AUX QUESTIONS - ITA8120 Advantech

Comment nettoyer l'ordinateur industriel ITA8120 ?

Débranchez l'appareil de la prise secteur. Utilisez un chiffon humide pour nettoyer l'extérieur. N'utilisez aucun liquide ou spray détergent.

Quelle tension d'alimentation est requise pour l'ITA8120 ?

L'ITA8120 peut être alimenté en 24, 48, 72 ou 110 V CC. Assurez-vous que la source est certifiée UL et respecte les spécifications du fabricant.

Comment connecter l'alimentation CC ?

Éteignez la source et l'équipement. Connectez le câble de terre (fil vert/jaune) à la borne de protection. Connectez les câbles de signal, puis le câble d'alimentation en respectant la polarité : + pour Vcc, - pour RTN. Allumez la source.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez que l'alimentation est correcte et que les câbles sont bien branchés. Si le problème persiste, contactez un personnel de service qualifié. N'ouvrez jamais l'équipement vous-même.

Puis-je remplacer la batterie moi-même ?

Non, le remplacement de la batterie doit être effectué par du personnel qualifié. Utilisez uniquement le modèle recommandé par le fabricant. Une mauvaise manipulation peut provoquer une explosion.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil dans un environnement contrôlé avec une température entre -40°C et 70°C. Évitez l'humidité et les chutes.

L'appareil doit-il être mis à la terre ?

Oui, pour éviter tout risque d'électrocution, l'équipement doit être branché à une prise avec terre de protection. Le câble de mise à la terre (fil vert/jaune) doit être connecté à la borne prévue.

Quelle est la température de fonctionnement ?

La notice ne spécifie pas la température de fonctionnement, mais la température de stockage est de -40°C à 70°C. En fonctionnement, maintenez l'appareil dans un environnement contrôlé pour éviter la surchauffe.

Comment éviter la surchauffe de l'ITA8120 ?

Ne couvrez pas les ouvertures de ventilation. Installez l'appareil sur une surface stable et laissez un espace libre autour. Assurez-vous que la température ambiante reste dans les limites spécifiées.

Où trouver la notice complète ?

Vous pouvez télécharger la notice au format PDF gratuitement sur le site notice-facile.com. Recherchez 'ITA8120 Advantech' pour obtenir le manuel d'utilisation complet.

MODE D'EMPLOI ITA8120 Advantech

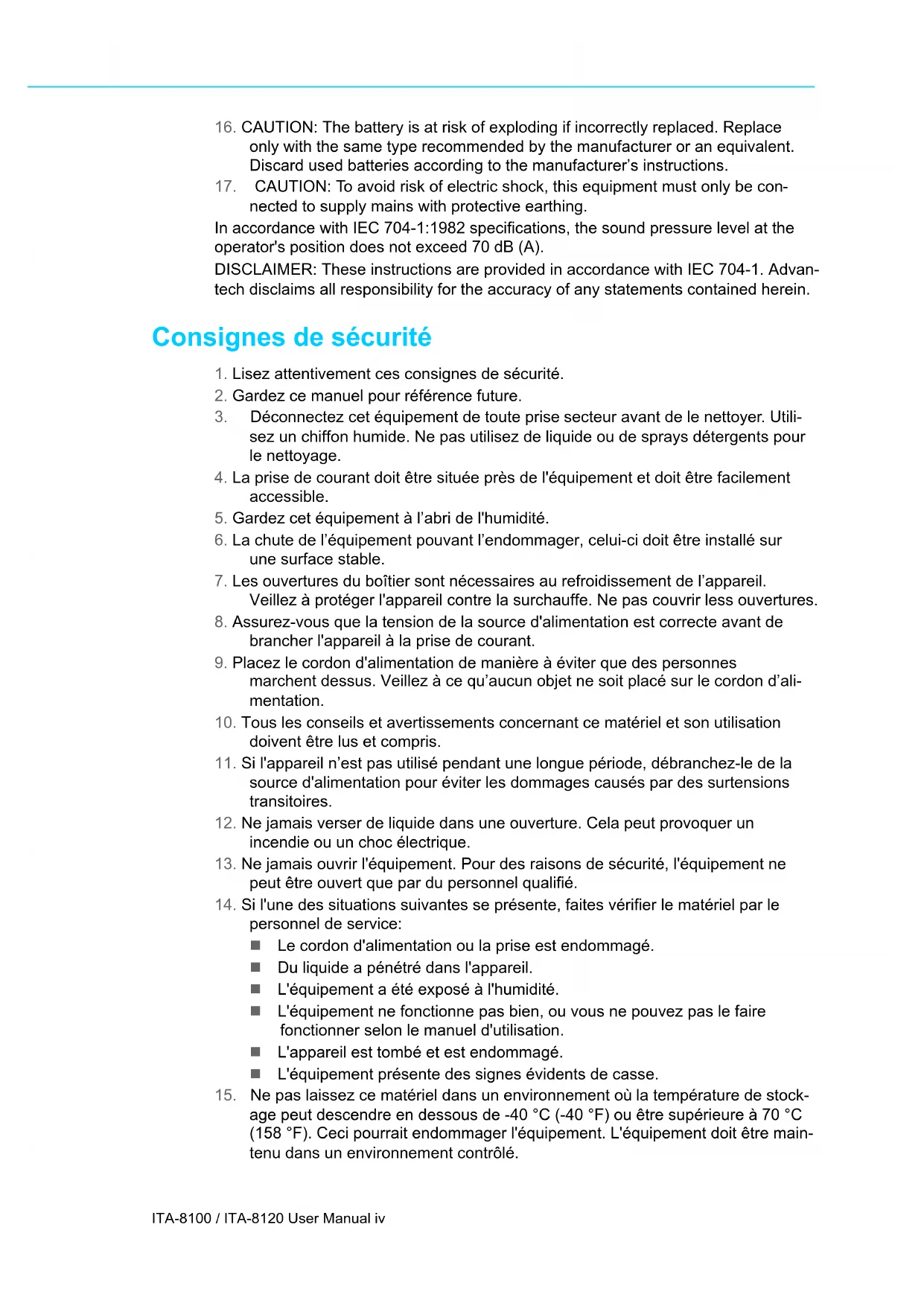

Consignes de sécurité

1. Lisez attentivement ces consignes de sécurité.
2. Gardez ce manuel pour reférence future.
3. Déconnectez cet équipement de toute prise secteur avant de le nettoyer. Utilisez un chiffon humide. Ne pas utilisez de liquide ou de sprays détergents pour le nettoyage.
4. La prise de courant doit être située pres de l'équipement et doit être facilement accessible.
5. Gardez cet équipement à l'abri de l'humidité.
6. La chute de l'équipement pouvant l'endommager, celui-ci doit être installé sur une surface stable.
7. Les ouvertures du boîtier sont nécessaires au refroidissement de l'appareil. Veillez à protéger l'appareil contre la surchauffe. Ne pas couvir les ouvertures.
8. Assurez-vous que la tension de la source d'alimentation est correcte avant de brancher l'appareil à la prise de courant.
9. Placez le cordon d'alimentation de manière à éviter que des personnes marchent dessus. Veillez à ce qu'aucun object ne soit place sur le cordon d'alimentation.
10. Tous les conseils et averissements concernant ce matériel et son utilisation doivent etre lus et compris.
11. Si l'appareil n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter les dommages causés par des surtensions transitoires.
12. Ne jamais verser de liquide dans une ouverture. Cela peut provoquer un incendie ou un choc électrique.
13. Ne jamais ouvrir l'équipement. Pour des raisons de sécurité, l'équipement ne peut être ouvert que par du personnel qualifié.
14. Si l'une des situations suivantes se présente, faites vérifier le matériel par le personnel de service:

Le cordon d'alimentation ou la prise est endommagé.
Du liquide a pénétré dans l'appareil.
L'équipement a été exposé à l'humidité.
L'équipment ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel d'utilisation.
L'appareil est tombé et est endommagé.
L'équipement presente des signes évidents de casse.

1. Ne pas laisserze ce matériel dans un environnement où la température de stockage peut descendre en dessous de -40^ (-40°F) ou être supérieure à 70^ (158°F). Ceci pourrait endommager l'équipement. L'équipement doit être maintainu dans un environnement contrôle.

2. ATTENTION: Risque d'explosion si la batterie est remplacee de maniere incor-recte. Remplacer uniquement avec un modele recommendé par le fabricant, et eliminer les piles usagées selon les instructions du fabricant.

3. ATTENTION: Pour éviter tout risque d'electrocution, cet équipement ne doit être branché qu'au réseau d'alimentation avec une terre de protection.

Conformément à la norme CEI 704-1:1982, l'opérateur ne doit pas expérimenter un niveau sonore supérieur à 70 dB (A).

AVERTISSEMENT: Ces consignes suivant la norme CEI 704-1.

Advantech décline toute responsabilité concernant l'exactitude des déclarations continues dans ce document.

Risque d'explosion si la batterie est remplacee de maniere incorrecte. Remplacer uniquement avec un modele recommendé par le fabricant, et eliminer les piles usagées selon les instructions du fabricant.

Éliminer une batterie dans un feu ou un four chaud, ou écraser ou couper mécaniquement une batterie peut provoquer une explosion. Veillez à connecter le cordon d'alimentation à une prise de courant avec mise à la terre.

Les averissements indiquent des conditions qui, si elles ne sont pas observées, peuvent cause des dommages personnels (blessures).

Des précautions sont incluses pour vous aider à éviter d'endommager le matériel ou de perdre des données. Par exemple, "Il y a un risque d'explosion d'une nouvelle batterie, si celle-ci est mal installée.

N'essayez pas de recharger, d'ouvrir de force ou de chauffer la batterie. Remplacez la batterie exclusivement par le même type ou par un type équivalent recommendé par le fabricant. Jeter les batteries usagées conformément aux instructions du fabricant."

Note! Notes provide additional optional information.

Contents

B.2 Connexion Pour Source D'alimentation

Attention!

Seul le personnel de service qualifié est autorisé à installer et à-retirer la source d'alimentation de 24,48,72 ou 110 volts cc, ainsi qu'à effectuer les connexions et déconnexions de la source d'alimentation à 24,48,72 ou 110 volts cc, et à la mise à la terre. Il incombe au client de s'assurer que seul un personnel de maintenance qualifié installe ou débranche le cable d'alimentation de 24,48,72 ou 110 volts et la connexion à la terre.

Remarque!

1. La source d'alimentation en CC pour l'alimentation de l'équipe-ment fournie doit être une source d'alimentation certifiée UL, et conforme aux specifications fournies par le fabricant.
2. Veuillez utiliser le cable d'alimentation gainé de 120 volts, 18 AWG ou 6 ampères pour connecter l'équipement et la source d'alimentation CC.

Pour connecter une source d'alimentation

1. Eteignez la source d'alimentation CC et I'équipement à connecter à cet apparéil
2. Assurez-vous que le cable connecté à la source d'alimentation CC est bien mis à la terre
3. Connectez le cable de mise à la terre AWGen 18 min): fil vert et jaune de la terre du b?timent à la borne de protection mise à la terre de l'equipement.
4. Connectez les cables de signal au produit.
5. Connectez le cable d'alimentation au produit.
6. Vérifiez que la polarité des connexions 24,48,72,110 Vcc est correcte : 24,48,72,110 Vcc:est le + et RTN est le - .
7. Allumez la source d'alimentation CC.

Pour déconnecter la source d'alimentation

1. Eteignez la source d'alimentation CC et I'equipement.
2. Debranchez le cable d'alimentation de l'equipement.
3. Retirez les câbles de signal des connecteurs.
4. Retirez le cable de mise à la terre de la borne de protection de mise à la terre de l'équipement.
