Type de produit	Carte mère
Format	Micro-ATX
Socket	LGA 1700
Chipset	Intel B860
Mémoire	4 x DDR5, max 192 Go, OC jusqu'à 8000+ MHz
Connecteurs d'alimentation	1 x 24 broches ATX, 2 x 8 broches +12V
Connecteurs de stockage	4 x SATA 6 Gb/s, 3 x M.2 (1 x PCIe 5.0, 2 x PCIe 4.0)
Connecteurs PCIe	1 x PCIe 5.0 x16, 1 x PCIe 4.0 x16 (x4), 2 x PCIe 3.0 x1
Réseau	2.5 Gb Ethernet (Realtek), Wi-Fi 7 (Mediatek), Bluetooth 5.4
Audio	ROG SupremeFX 7.1, Realtek ALC4080
Ports USB arrière	1 x USB 3.2 Gen 2x2 (Type-C), 4 x USB 3.2 Gen 2 (Type-A), 2 x USB 3.2 Gen 1 (Type-A), 2 x USB 2.0
Ports vidéo	1 x HDMI, 1 x DisplayPort
Autres	Bouton BIOS Flashback, Clear CMOS, Q-LED
Dimensions	244 x 244 mm
Poids	Environ 1.5 kg (boîte et accessoires)
Alimentation	via bloc d'alimentation ATX
Fonctions principales	Installation de processeur Intel, mémoire DDR5, stockage M.2, carte graphique
Entretien et nettoyage	Nettoyer avec un chiffon sec et de l'air comprimé
Sécurité	Protections anti-surtension, certificat CE, RoHS
Pièces détachées et réparabilité	Contacter ASUS pour garantie et service après-vente
Informations générales	Garantie commerciale ASUS, déclaration de conformité UE

FOIRE AUX QUESTIONS - ROG STRIX B860G GAMING WIFI ASUS

Comment installer le processeur sur la carte mère ?

Ouvrez le levier du socket LGA 1700, alignez les encoches du processeur, insérez-le délicatement, puis refermez le levier. Consultez la notice pour les détails.

Quelle mémoire RAM est compatible ?

La carte mère supporte la DDR5 en dual channel, jusqu'à 8000+ MHz en overclocking. Consultez la liste QVL sur le site ASUS.

Comment mettre à jour le BIOS ?

Utilisez la fonction BIOS Flashback : insérez une clé USB avec le fichier BIOS renommé, appuyez sur le bouton Flashback. Ou mettez à jour depuis le BIOS avec EZ Flash.

Où brancher le câble audio du boîtier ?

Connectez le câble audio du boîtier sur le connecteur AAFP (Audio Front Panel) situé en bas à gauche de la carte mère.

Comment activer le Wi-Fi ?

Installez les antennes Wi-Fi fournies sur les connecteurs à l'arrière de la carte mère, puis installez les pilotes depuis le site ASUS.

Quels sont les ports M.2 disponibles ?

Il y a 3 slots M.2 : le premier (M.2_1) est PCIe 5.0, les deux autres (M.2_2 et M.2_3) sont PCIe 4.0. Consultez le manuel pour les restrictions de partage.

Comment réinitialiser le BIOS ?

Utilisez le cavalier CLRTC ou appuyez sur le bouton Clear CMOS à l'arrière de la carte mère.

Quel bloc d'alimentation est recommandé ?

Un bloc d'alimentation ATX 750W ou plus est recommandé, avec les connecteurs 24 broches et 2x8 broches CPU.

Comment brancher les ventilateurs RGB ?

Utilisez les connecteurs CHA_FAN pour les ventilateurs et les connecteurs ADD_GEN pour les LED ARGB. Respectez les limites de courant.

Que faire si la carte mère ne démarre pas ?

Vérifiez les branchements d'alimentation, la position du processeur et de la RAM. Utilisez les LEDs Q-LED pour diagnostiquer le problème.

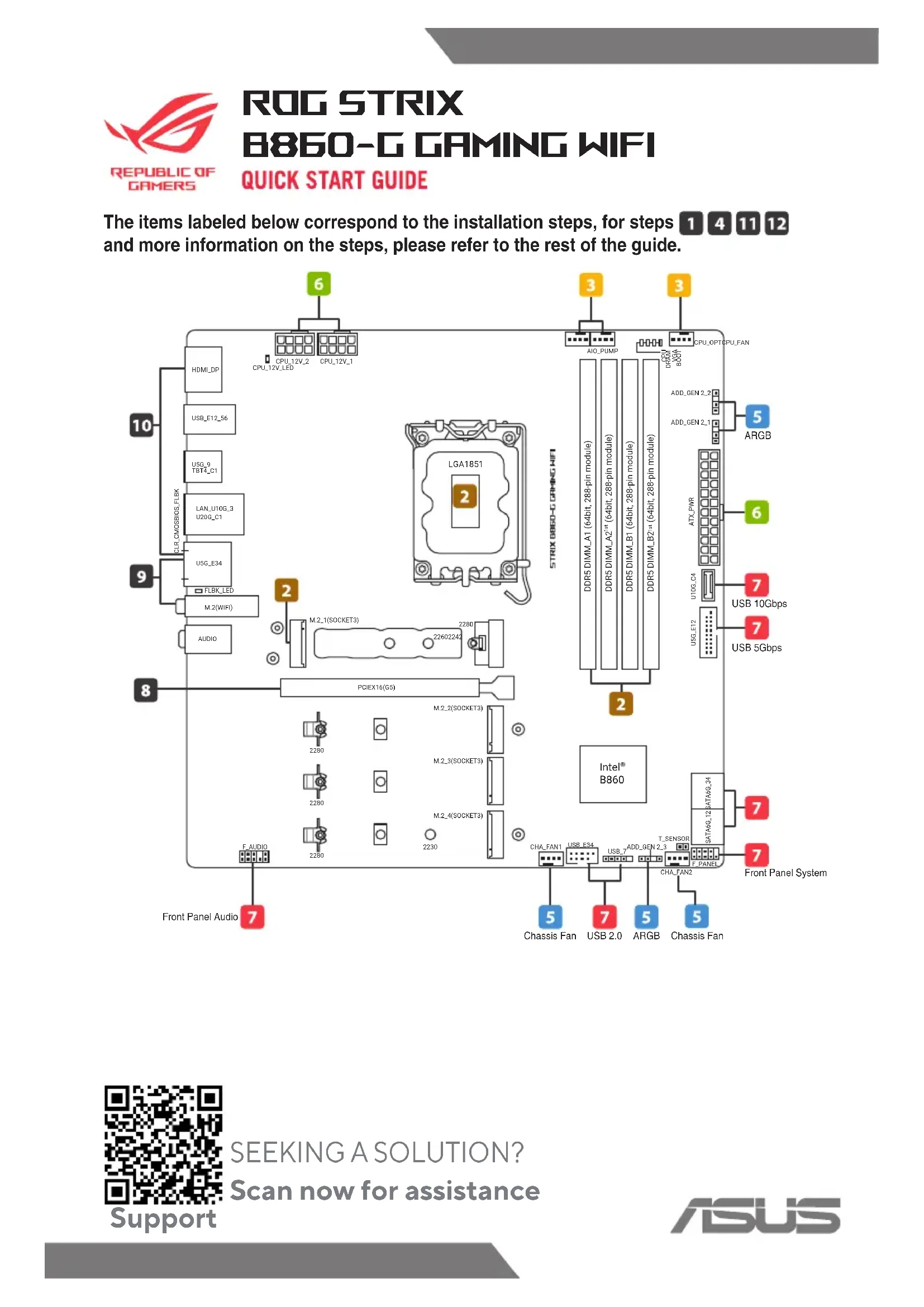

MODE D'EMPLOI ROG STRIX B860G GAMING WIFI ASUS

1. Préparez les composants
2. Installez les composants essentiels
3. Installez le système de refroidissement
4. Installez la carte mère dans le châssis
5. Branchez le ventilateur du châssis et les connecteurs ARGB/RGB
6. Installez et connectez le bloc d'alimentation
7. Connectez tous les éléments à la carte mère
8. Installez la carte graphique
9. Connectez-vous à Internet via Ethernet / antenne Wi-Fi
10. Connectez les périphériques (écran, clavier, souris, etc.)
11. Allumez le bloc d'alimentation et votre ordinateur
12. Installez le système d'exploitation et les pilotes

Vaiheet:

Cet appareil et ses accessoires se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

La bande 5150–5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

CAN ICES-003(B)/NMB-003(B)

Les dispositifs ne doivent pas être utilisés pour commander des systèmes d'aéronef sans pilote ni pour communiquer avec de tels systèmes.

Précautions d'emploi de l'appareil :

a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).
b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et l'implant pour réduire les risques d'interférence.
c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.
d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents.

Déclaration de conformité simplifiée de l'UE

ASUSTeK COMPUTER INC. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/fr/support/.

Dans la plage de fréquences 5150-5350 MHz, le WiFi est restreint à une utilisation en intérieur dans les pays listés ci-dessous :

a. Pour les appareils WiFi LPI (Low Power Indoor) dans la plage 5,945-6,425 GHz : L'appareil est limité à une utilisation en intérieur uniquement lorsqu'il fonctionne dans la plage de fréquences 5945-6425 MHz en Autriche (AT), Belgique (BE), Bulgarie (BG), Chypre (CY), République tchèque (CZ), Estonie (EE), France (FR), Allemagne (DE), Islande (IS), Irlande (IE) , Lettonie (LV), Luxembourg (LU), Pays-Bas (NL), Norvège (NO), Roumanie (RO), Slovaquie (SK), Slovénie (SI), Espagne (ES), Suisse (CH).

b. Pour les appareils portables WiFi VLP (Very Low Power) dans la plage 5,945-6,425 GHz :

L'appareil n'est pas autorisé à être utilisé sur des systèmes d'aéronefs sans pilote (UAS) lorsqu'il fonctionne dans la plage de fréquences 5945-6425 MHz en en Autriche (AT), Belgique (BE), Bulgarie (BG), Chypre (CY), République tchèque (CZ), Estonie (EE), France (FR), Allemagne (DE), Islande (IS), Irlande (IE), Lettonie (LV), Luxembourg (LU), Pays-Bas (NL), Norvège (NO), Roumanie (RO), Slovaquie (SK), Slovénie (SI), Espagne (ES), Suisse (CH).

• ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.
- ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.
- Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'affecte ou ne limite d'aucune façon les droits acquis par la garantie légale.

Pour plus d'informations sur la garantie, consultez le site https://www.asus.com/fr/support/.
