Caractéristiques techniques	ASUS ROG STRIX Z890F GAMING WIFI
Format de la carte mère	ATX
Socket	LGA 1700
Chipset	Intel Z890
RAM maximale	128 Go
Type de RAM	DDR5
Slots PCIe	3 x PCIe 5.0, 2 x PCIe 4.0
Connectivité réseau	Wi-Fi 6E, Ethernet 2.5 Gb
Ports USB	USB 3.2 Gen 2, USB Type-C
Utilisation	Conçu pour le gaming et les performances élevées
Maintenance	Vérification régulière des mises à jour du BIOS
Sécurité	Protection contre les surtensions, sécurités réseau avancées
Informations générales	Compatible avec les processeurs Intel de 12ème génération

FOIRE AUX QUESTIONS - ROG STRIX Z890F GAMING WIFI ASUS

Comment puis-je installer la carte mère ASUS ROG STRIX Z890F GAMING WIFI dans mon boîtier ?

Assurez-vous que le boîtier est compatible avec la taille de la carte mère (ATX). Placez la carte mère sur les entretoises du boîtier et vissez-la en utilisant les vis fournies.

Quels types de RAM sont compatibles avec la ASUS ROG STRIX Z890F GAMING WIFI ?

La carte mère prend en charge la RAM DDR5. Assurez-vous que les modules de RAM sont compatibles avec la fréquence supportée par la carte mère.

Comment activer le Wi-Fi sur la ASUS ROG STRIX Z890F GAMING WIFI ?

Après avoir installé les pilotes, accédez au gestionnaire de périphériques et activez le Wi-Fi. Vous pouvez également utiliser l'interface BIOS pour activer la fonction sans fil.

Quels sont les ports de connexion disponibles sur la carte mère ASUS ROG STRIX Z890F GAMING WIFI ?

La carte mère dispose de ports USB 3.2, USB-C, HDMI, et d'entrées pour le son. Consultez le manuel pour un schéma complet des ports.

Comment mettre à jour le BIOS de la ASUS ROG STRIX Z890F GAMING WIFI ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASUS, puis utilisez l'utilitaire EZ Flash dans le BIOS pour effectuer la mise à jour.

Ma carte mère ne s'allume pas, que dois-je faire ?

Vérifiez que tous les câbles d'alimentation sont correctement connectés et que la prise murale fonctionne. Assurez-vous également que la carte mère est correctement installée dans le boîtier.

Comment résoudre un problème de surchauffe avec la ASUS ROG STRIX Z890F GAMING WIFI ?

Assurez-vous que le système de refroidissement est correctement installé et que les ventilateurs fonctionnent. Vérifiez également que le boîtier a une bonne circulation d'air.

Quels sont les besoins en alimentation pour la ASUS ROG STRIX Z890F GAMING WIFI ?

Il est recommandé d'utiliser une alimentation d'au moins 750W avec des connecteurs PCIe et ATX appropriés pour assurer une alimentation stable.

Comment régler les paramètres d'overclocking sur la ASUS ROG STRIX Z890F GAMING WIFI ?

Accédez au BIOS et allez dans les paramètres d'overclocking. Ajustez les valeurs de base pour le processeur et la RAM selon vos besoins, tout en surveillant la température.

Est-ce que la ASUS ROG STRIX Z890F GAMING WIFI prend en charge plusieurs GPU ?

Oui, la carte mère prend en charge le SLI et le CrossFire, permettant l'utilisation de plusieurs cartes graphiques, sous réserve d'une alimentation adéquate.

MODE D'EMPLOI ROG STRIX Z890F GAMING WIFI ASUS

• Carte mère ROG STRIX Z890-F GAMING WIFI2 F24219 Première Édition Octobre 2024 Copyright © 2024 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.3 Table des matières Consignes de sécurité p. 4
• À propos de ce manuel p. 6
• Résumé des caractéristiques de la ROG STRIX Z890-F GAMING WIFI p. 8
• Contenu de la boîte p. 13

Chapitre 1 : Introduction au produit

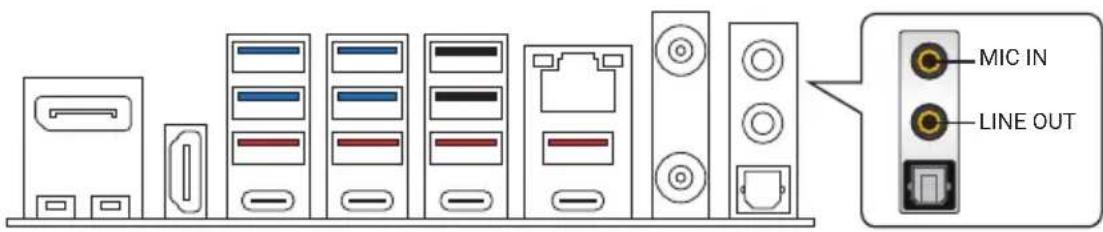

1.3 Connecteurs arrières et audio de la carte mère ....................................................30

1.3.1 Connecteurs arrières .....................................................................................................30 1.3.2 Témoins des ports réseau ........................................................................................... 31 1.3.3 Connexions audio .......................................................................................................... 31

Chapitre 2 : Configuration de base

2.9 Démarrer pour la première fois ..............................................................................54

2.10 Éteindre l'ordinateur ................................................................................................54

Chapitre 3 : BIOS et configurations RAID

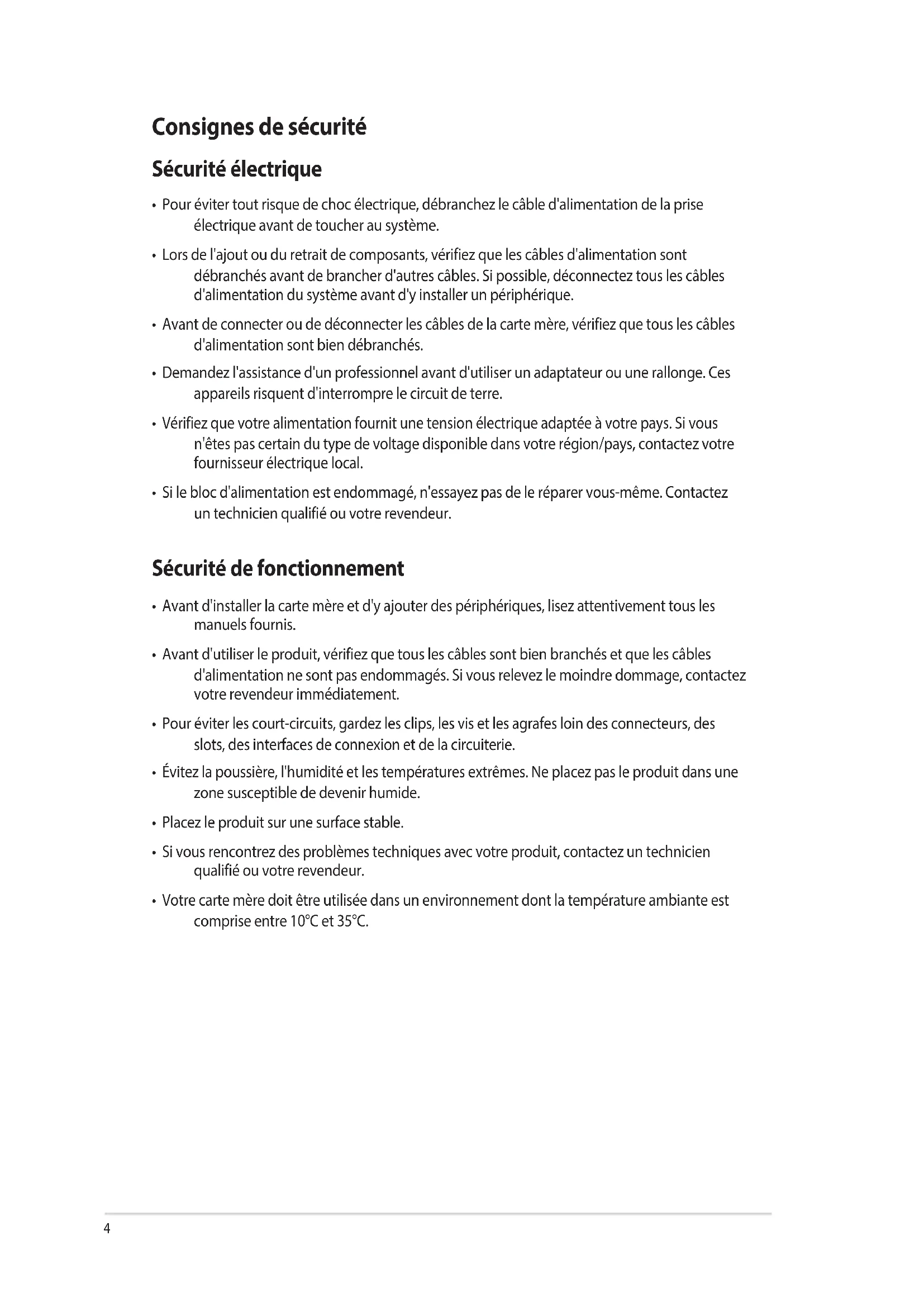

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.

• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.

• Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.

• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.

• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.

• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien qualifié ou votre revendeur. Sécurité de fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.

• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.

• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.

• Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 10°C et 35°C.5 Informations sur la sécurité des piles bouton

1. Retirez et recyclez ou jetez immédiatement les piles usagées conformément aux

réglementations locales et gardez-les hors de portée des enfants. N'incinérez pas et ne jetez pas les piles avec les ordures ménagères.

2. En cas d'ingestion ou d'insertion dans une partie du corps, appelez un centre antipoison local

pour obtenir des informations sur le traitement. Même les piles usagées peuvent causer des blessures graves ou la mort.

3. Ce produit utilise des piles CR2032 avec une tension nominale de 3V.

4. N'essayez pas de recharger des piles non rechargeables.

5. Ne forcez pas la décharge, ne la rechargez pas, ne la démontez pas, ne chauffez pas au-dessus

de la température nominale spécifiée par le fabricant de la batterie et ne l'incinérez pas. Cela pourrait entraîner des blessures ou des brûlures chimiques causées par l'évacuation, les fuites ou l'explosion.

6. Ce produit contient des batteries non remplaçables.

• RISQUE D'INGESTION : Ce produit contient une pile bouton.

• La MORT ou des blessures graves peuvent survenir en cas d'ingestion.

• Une pile bouton avalée peut causer des brûlures chimiques internes en 2 heures.

• GARDEZ les piles neuves et usagées HORS DE PORTÉE des ENFANTS.

• Consultez immédiatement un médecin si vous soupçonnez qu'une pile a été avalée ou insérée dans toute partie du corps.

À propos de ce manuel Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère. Organisation du manuel Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit Ce chapitre décrit les fonctionnalités de la carte mère et comprend des descriptions pour chaque partie de la carte mère.

• Chapitre 2 : Configuration de base Ce chapitre décrit les procédures de configuration de base de votre carte mère.

• Chapitre 3 : BIOS et configurations RAID Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les configurations RAID. Où trouver plus d'informations ? Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels.

Le site web d'ASUS (www.asus.com) contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

3. Guide d'installation pour carte mère

Visitez https://www.asus.com/fr/support pour plus d'informations sur le guide d'installation de la carte mère.7

5. Guide de configuration RAID

Visitez https://www.asus.com/fr/support pour plus d'informations sur le guide de configuration RAID.

6. Fonction BIOS FlashBack™

Visitez https://www.asus.com/fr/support pour plus d'informations sur la fonction BIOS FlashBack™.

4. FAQ des pilotes et utilitaires

Visitez https://www.asus.com/fr/support pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre carte mère. Conventions utilisées dans ce manuel Pour être sûr d'effectuer certaines tâches correctement, veuillez prêter attention aux remarques suivantes. ATTENTION Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche. IMPORTANT Instructions que vous DEVEZ suivre pour mener une tâche à bien. REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.8 Résumé des caractéristiques de la ROG STRIX Z890-F GAMING WIFI Processeur Intel® Socket LGA1851 pour processeurs Intel® Core™ Ultra (série 2) Prise en charge des technologies Intel® Turbo Boost 2.0 et Intel® Turbo Boost Max 3.0**

• Rendez-vous sur le site https://www.asus.com/support/download-center/ pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé. Chipset Intel® Z890 Mémoire 4 x Slots DIMM pour un maximum de 192 Go de mémoire DDR5 Prend en charge les modules de mémoire DDR5 CUDIMM (non-ECC, unbuffered, synchronisé) jusqu'à 9066+ MT/s*. Architecture mémoire Dual-Channel (bi-canal) Compatible avec la technologie Intel® Extreme Memory Profile (XMP) Prend en charge DIMM Flex DIMM Fit Profil de mémoire améliorée ASUS (AEMP III)

• Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendent du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitez : https://www.asus.com/fr/support/download-center/.

• La mémoire DDR5 Non-ECC et unbuffered prend en charge la fonction On-Die ECC. Unité graphique 1 x Port DisplayPort** 1 x Port HDMI™ *** 2 x Ports Thunderbolt™ 4 prenant en charge les sorties vidéo DisplayPort et Thunderbolt™ ****

• Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur utilisé. Consultez le site www.intel.com pour obtenir des mises à jour. ** Prend en charge la résolution 8K@60Hz avec DSC comme défini dans les spécifications DisplayPort 1.4a. *** Prend en charge la résolution 4K@60Hz comme défini dans les spécifications HDMI™ 2.1. **** En mode Thunderbolt™ 4, prend en charge une sortie vidéo 8K@60Hz avec DSC ou deux sorties vidéo 4K@60Hz, avec une bande passante totale maximale de 23,8 Gb/s ou 2 x 16 Gb/s. Pour connaître toutes les résolutions prises en charge, consultez les spécifications DisplayPort 2.1. ***** En mode DP alternatif, un seul port USB Type-C® à la fois peut prend en charge UHBR20. ****** La résolution maximale varie en fonction de la résolution prise en charge par le processeur ou la carte graphique utilisée.

Lors de l'installation du système d'exploitation, assurez-vous que votre écran est connecté au port HDMI sur le panneau d'E/S arrière ou sur une carte graphique dédiée. Slots d'extension Processeurs Intel® Core™ Ultra (série 2) 1 x Slot PCIe 5.0 x16 (en mode x16 ou x8/x4/x4) Chipset Intel® Z890 1 x Slot PCIe 4.0 x16 (en mode x4)

• Afin de garantir la compatibilité de l'appareil installé, veuillez consulter https://www.asus.com/support/download-center/ pour obtenir la liste des périphériques pris en charge. Stockage 5 x Slots M.2 et 4 x Ports SATA 6 Gb/s* Processeurs Intel® Core™ Ultra (série 2) - Slot M.2_1 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 5.0 x4) - Slot M.2_2 pour lecteurs M Key 2280 (Mode PCIe 4.0 x4) (continue à la page suivante)9 Résumé des caractéristiques de la ROG STRIX Z890-F GAMING WIFI Stockage Chipset Intel® Z890 - Slot M.2_3 pour lecteurs M Key 2280 (Mode PCIe 4.0 x4) - Slot M.2_4 pour lecteurs M Key 2280/22110 (Mode PCIe 4.0 x4) - Slot M.2_5 pour lecteurs M Key 2242/2260/2280 (Modes PCIe 4.0 x4 et SATA) - 4 x Connecteurs SATA 6.0 Gb/s

• Technologie Intel® Rapid Storage avec prise en charge RAID 0/1/5 (PCIe) et RAID 0/1/5/10 (SATA) (un slot M.2 sur voie PCIe du processeur prend uniquement en charge RAID 0/1/5). Ethernet 1 x Contrôleur Ethernet Intel® 2.5Gb ASUS LANGuard Wi-Fi et Bluetooth® Wi-Fi 7* 2x2 Wi-Fi 7 (802.11be) Prise en charge des bandes de fréquence 2,4/5/6 GHz** Prend en charge la bande passante Wi-Fi 7 320 MHz, avec un débit allant jusqu'à 5,8 Gb/s. Bluetooth® v5.4***

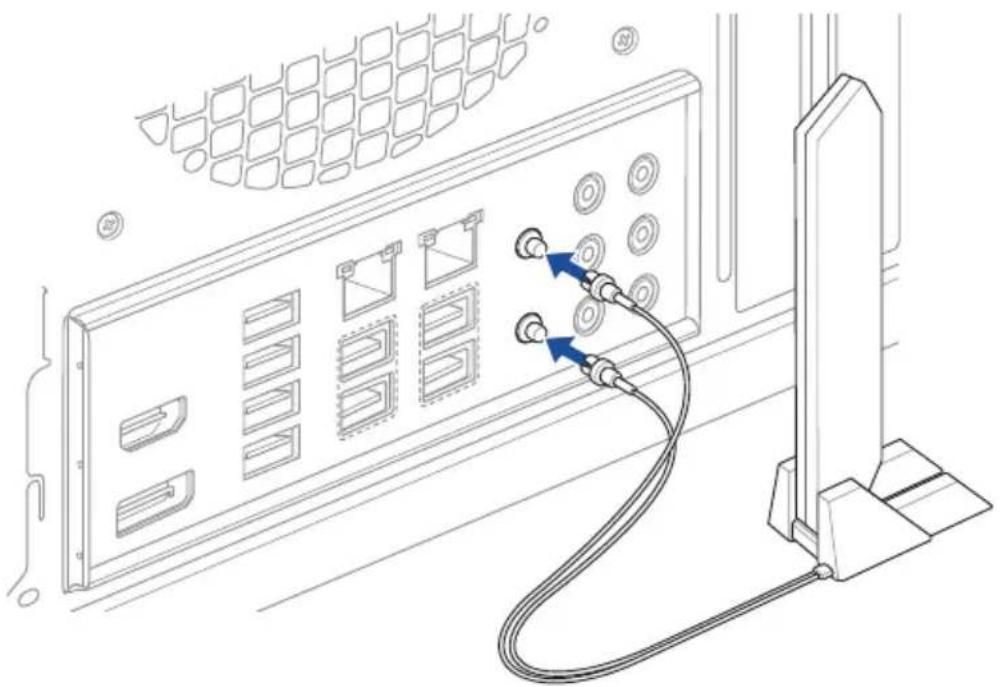

• Les fonctionnalités Wi-Fi peuvent varier en fonction du système d'exploitation - Pour Windows 11, le WiFi 7 nécessitera la version 24H2 ou une version ultérieure pour bénéficier de toutes les fonctions, Windows 11 21H2/22H2/23H2 prend uniquement en charge le WiFi 6E. - Pour Windows 10, seul le WiFi 6 est pris en charge. ** La bande de fréquence Wi-Fi 6 GHz et sa réglementation en matière de bande passante peuvent varier selon les pays. *** La version du Bluetooth peut varier, veuillez consulter le site web du fabricant du module WiFi pour consulter les dernières spécifications. USB USB sur panneau E/S arrière (14 ports au total) 2 x Ports Thunderbolt™ 4 (2 x USB Type-C®) 6 x Ports USB 10 Gb/s (4 x USB Type-A + 1 x USB Type-C®* + 1 x USB Type-C® avec charge rapide PD 30W max.)** 4 x Ports USB 5 Gb/s (4 x Type-A) 2 x Ports USB 2.0 (2 x Type-A) USB en façade (9 ports au total) 1 x Port USB 20 Gb/s (1 x USB Type-C®) 2 x Connecteurs USB 5 Gb/s (pour 4 ports USB 5 Gb/s supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)

• Sortie d'alimentation USB Type-C® : 5V/3A ** Sortie d'alimentation USB Type-C® : 5V/9V (3A max), 12V (2,5A max), 15V (2A max). Audio CODEC HD Audio ALC4080 ROG SupremeFX (son Surround 7.1)* - Impedance sense pour les sorties casque audio avants et arrières - Prise en charge de la détection et de la réaffectation (en façade uniquement) des prises audio ainsi que de la multidiffusion des flux audio - Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortie audio et de 110 dB pour le port d'entrée audio - Prend en charge un flux audio jusqu'à 32 bits / 384 kHz (prise audio du panneau avant) (continue à la page suivante)10 Résumé des caractéristiques de la ROG STRIX Z890-F GAMING WIFI Audio Fonctionnalités Audio - Technologie de blindage SupremeFX Shielding™ - Amplificateur Savitech SV3H712 - Prises audio plaquées or - Sortie S/PDIF optique (panneau E/S) - Condensateurs audio de haute qualité - Couvercle audio

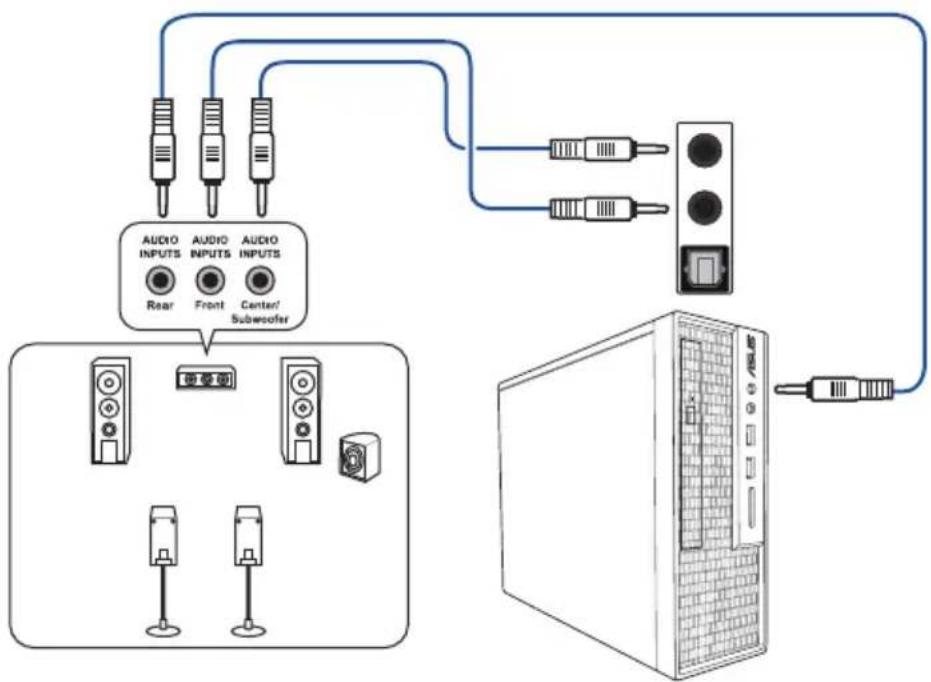

• Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. ** Le port de sortie audio du panneau arrière ne prend pas en charge l'audio spatialisé. Si vous souhaitez utiliser l'audio spatialisé, connectez votre périphérique de sortie audio à la prise audio sur le panneau avant de votre châssis ou à un périphérique audio USB. Interfaces de connexion arrières 2 x Ports Thunderbolt™ 4 (2 x USB Type-C®) 6 x Ports USB 10 Gb/s (4 x USB Type-A + 1 x USB Type-C® + 1 x USB Type-C® avec charge rapide PD 30W max.)** 4 x Ports USB 5 Gb/s (4 x Type-A) 2 x Ports USB 2.0 (2 x Type-A) 1 x Port DisplayPort 1 x Port HDMI™ 1 x Module Wi-Fi 1 x Port Ethernet Intel® 2.5Gb 2 x Prises audio plaquées or 1 x Port de sortie S/PDIF optique 1 x Bouton BIOS Flashback™ 1 x Bouton Clear CMOS Interfaces de connexion internes Ventilateurs et refroidissement 1 x Connecteur pour ventilateur du processeur à 4 broches 1 x Connecteur pour ventilateur du processeur optionnel à 4 broches 1 x Connecteur de pompe AIO à 4 broches 5 x Connecteurs pour ventilateur du châssis (4 broches) Alimentation 1 x Connecteur d'alimentation principale (24 broches) 2 x Connecteurs d'alimentation +12V (8 broches) Stockage 5 x Slots M.2 (M Key) 4 x Connecteurs SATA 6.0 Gb/s USB 1 x Connecteur USB 20 Gb/s (compatible USB Type-C®) 2 x Connecteurs USB 5 Gb/s (pour 4 ports USB 5 Gb/s supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) (continue à la page suivante)11 Résumé des caractéristiques de la ROG STRIX Z890-F GAMING WIFI Interfaces de connexion internes Divers 3 x Connecteurs adressables Gen2 1 x Connecteur pour détecteur d'intrusion 1 x Cavalier de surtension du processeur 1 x Connecteur pour port audio en façade (F_AUDIO) 1 x Connecteur (10-1 broches) pour panneau système avant 1 x Bouton Démarrer 1 x Connecteur pour câble à thermistance 1 x Connecteur Thunderbolt™ (USB4®) Fonctionnalités spéciales Extreme Engine Digi+ - Condensateurs noirs métalliques 5K ASUS Q-Design - M.2 Q-Latch - Slot M.2 Q-Release - Glissière M.2 Q-Slide - Slot PCIe Q-Release Slim (avec SafeSlot) - Antenne Wi-Fi ASUS (Q-Antenna) - Q-Dashboard - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert]) - Q-Slot Solution de dissipation thermique ASUS - Plaque arrière du dissipateur M.2 - Dissipateur thermique M.2 - Dissipateur thermique VRM

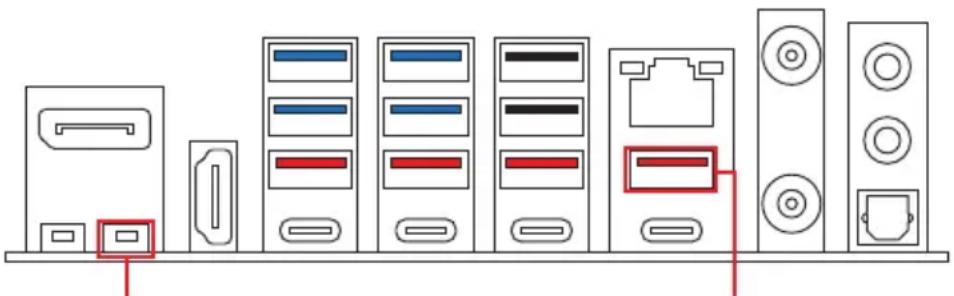

- Bouton BIOS Flashback™ - LED BIOS Flashback™ - Bouton Clear CMOS - Protecteur de levier du socket - ProCool II - Cache E/S pré-monté - SafeSlot - SafeDIMM Aura Sync - Connecteurs Gen2 adressables Fonctionnalités logicielles Logiciel ROG Exclusive - ROG CPU-Z - Dolby Atmos (continue à la page suivante)12 Résumé des caractéristiques de la ROG STRIX Z890-F GAMING WIFI Fonctionnalités logicielles Logiciels ASUS exclusifs : Armoury Crate - AIDA64 Extreme (Essai gratuit de 60 jours) - Aura Creator - Aura Sync - Fan Xpert 4 (avec AI Cooling II) - GameFirst - HWiNFO - Éco. d'énergie ASUS AI Advisor ASUS Driver Hub ASUS GlideX Surveillance de la puissance USB TurboV Core Adobe Creative Cloud (essai gratuit) Norton 360 for Gamers (essai gratuit de 60 jours) WinRAR (essai gratuit de 40 jours) BIOS UEFI Guide d'AI Overclocking NPU Boost

- ASUS CrashFree BIOS 3 - ASUS EZ Flash - ASUS UEFI BIOS (EZ Mode) - ASUS MyHotkey FlexKey BIOS Mémoire Flash de 256 Mo, BIOS UEFI AMI Nom de fichier du BIOS (.CAP) ROG STRIX Z890-F GAMING WIFI : A5562.cap Gérabilité réseau WOL par PME, PXE Système d'exploitation Windows® 11 (22H2 et versions ultérieures) Format Format ATX 30,5 cm x 24,4 cm REMARQUE : Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.13 Contenu de la boîte Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère ROG STRIX Z890-F GAMING WIFI Câbles 2 x Câbles SATA 6 Gb/s Kit de refroidissement supplémentaire 1 x Pad thermique pour module M.2 22110 Divers 1 x Antenne WiFi ASUS (Q-Antenna) 1 x Kit d'attaches pour câble 1 x Kit de loquets M.2 Q-Latch 1 x Porte-clés ROG 1 x Autocollant ROG Strix 3 x Kits de protections en caoutchouc M.2 Documentation 1 x Guide de démarrage rapide REMARQUE :

• Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

• Les éléments non répertoriés dans la liste du contenu de la boîte ci-dessus sont vendus séparément et ne sont pas fournis avec votre carte mère.1415 Introduction au produit

Chapitre 1 : Introduction au produit

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.

• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.

• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.

• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants. REMARQUE : Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier.

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.16

1.2 Schéma de la carte mère

1. Socket du processeur

2. Slots mémoire (DIMM)

3. Slots d'extension

4. Connecteurs des ventilateurs et de la pompe

5. Connecteurs d'alimentation

8. Connecteur pour port USB 20 Gb/s Type-C® en façade

9. Connecteur USB 5 Gb/s

10. Connecteur USB 2.0

11. Connecteur Gen2 adressable

12. Connecteur pour détecteur d'intrusion

13. Cavalier de surtension du processeur

14. Connecteur pour port audio en façade

15. Connecteur du panneau système avant

17. Connecteur pour capteur thermique

18. Connecteur Thunderbolt™ (USB4®)

19. Témoins lumineux Q-LED

20. LED du connecteur d'alimentation du processeur (8 broches)18

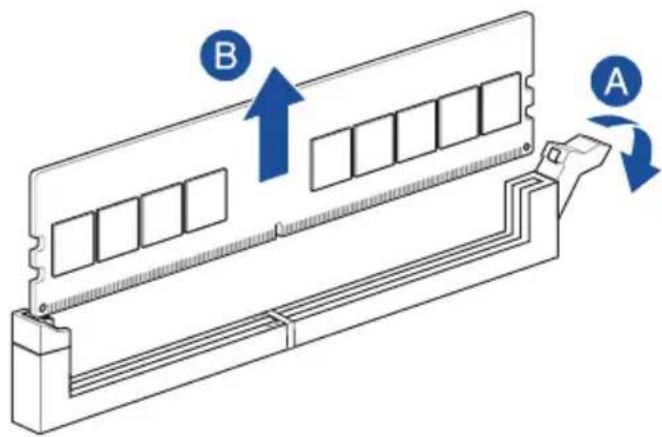

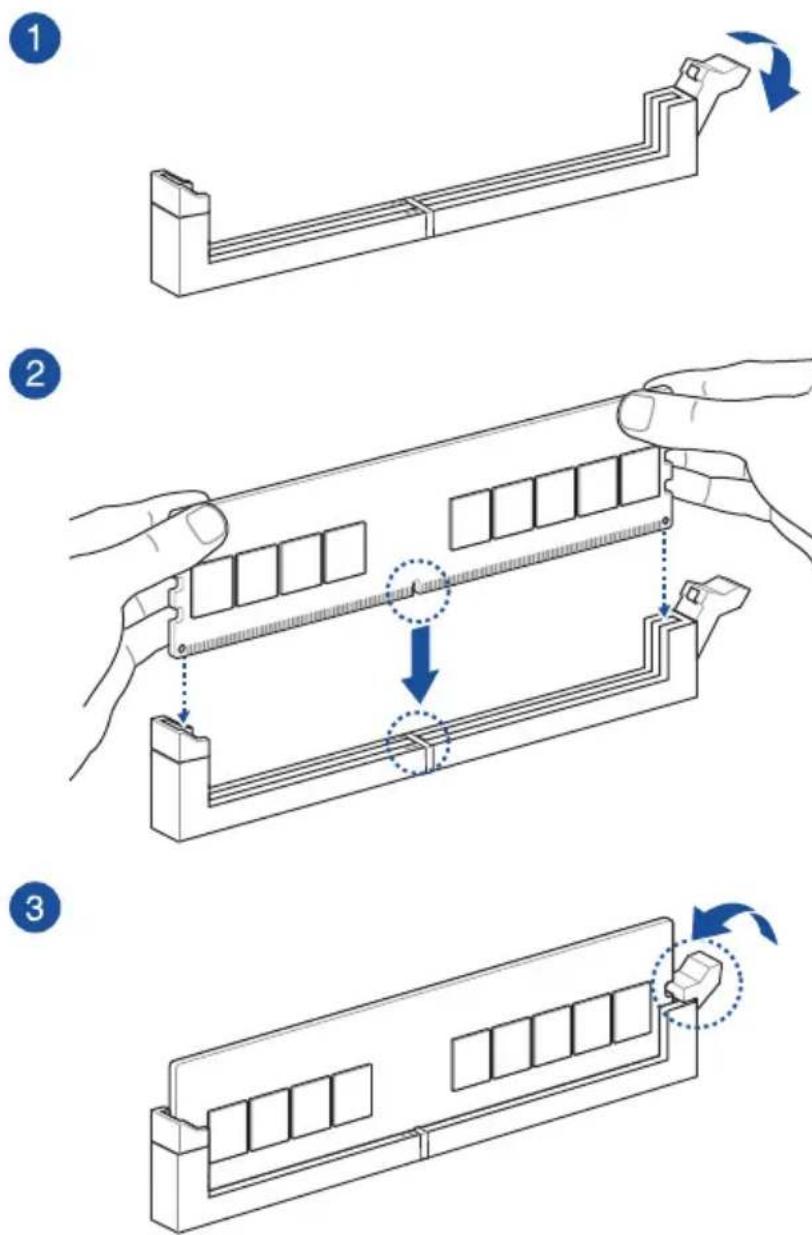

2. Slots mémoire (DIMM)

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR5. ATTENTION ! Un module mémoire DDR5 s'encoche différemment d'un module DDR4 / DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR4, DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR5. REMARQUE : Fonction de détection d'installation de la mémoire vive (DRAM) : Le voyant DRAM détectera si les modules de mémoire ont été installés dans les emplacements recommandés et s'ils ont été correctement insérés dans leurs emplacements une fois la carte mère connectée à une alimentation. Une fois la carte mère sous tension, le voyant DRAM reviendra à la procédure de vérification des erreurs d'origine, quel que soit l'état du voyant lumineux avant la mise sous tension.

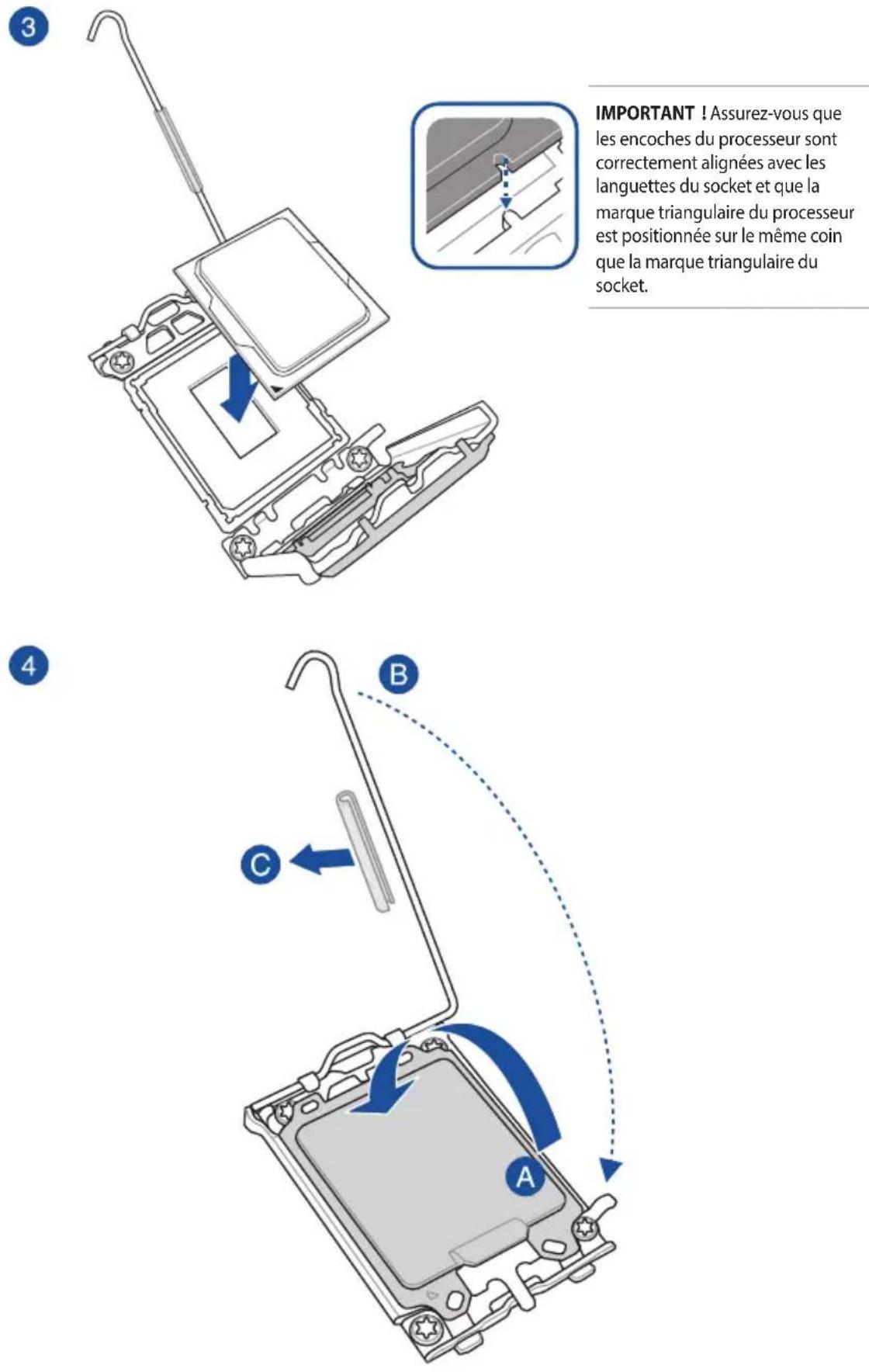

1. Socket du processeur

La carte mère est équipée d'un socket LGA1851 conçu pour l'installation d'un processeur Intel® Core™ Ultra (série 2). LGA1851 ATTENTION !

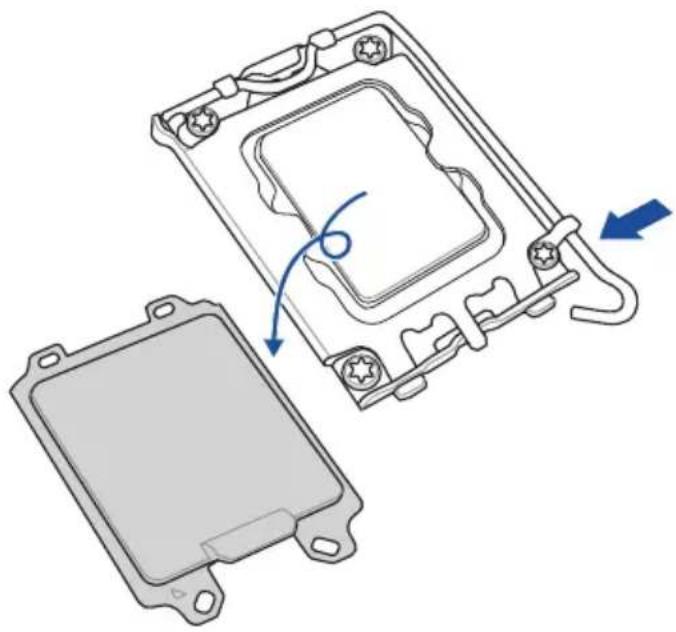

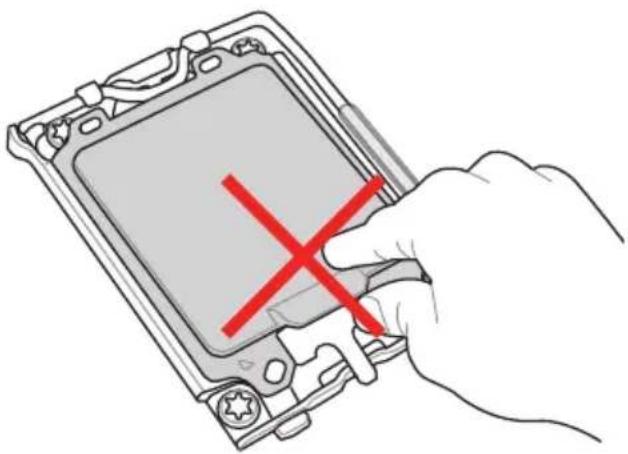

• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket du processeur.

• La garantie du produit ne couvre pas les dommages infligés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation ou d'un mauvais retrait, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion.19 Configurations mémoire recommandées Configurations mémoire Vous pouvez installer des modules de mémoire DDR5 CUDIMM (non-ECC, unbuffered, synchronisé) sur les slots DDR5. REMARQUE :

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.

• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.

• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.

• Visitez le site web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.20

3. Slots d'extension

ATTENTION ! Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. REMARQUE : Pour installer une carte d'extension PCIe, référez-vous au Guide d'installation de la carte mère sur le site d'assistance ASUS.

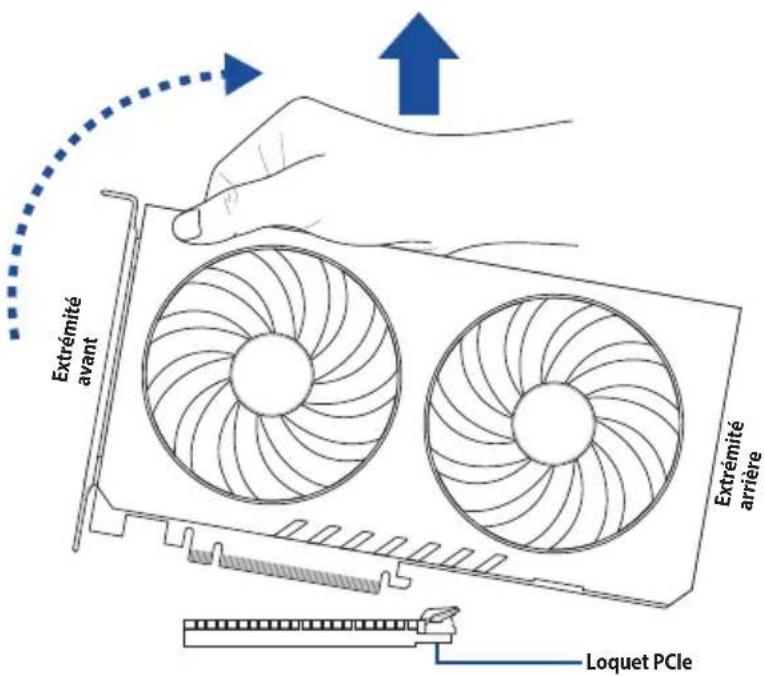

Utiliser le slot PCIe Q-Release Slim Les slots PCIe de cette carte mère disposent de la fonctionnalité Q-Release Slim vous permettant de retirer facilement une carte d'extension installée sur un slot PCIe, même lorsque la carte d'extension bloque le loquet PCIe, comme une carte graphique. Vous pouvez également retirer une carte d'extension en appuyant sur le loquet PCIe. Pour libérer une carte d'extension d'un slot PCIe Q-Release Slim : Tirez l'extrémité avant de la carte d'extension vers le haut, ce qui devrait libérer la carte de son slot PCIe Q-Release Slim, vous permettant ainsi de la retirer. REMARQUE : L'illustration ci-dessous est donnée à titre indicatif uniquement. La carte mère et le slot PCIe Q-Release Slim peuvent différer selon les modèles, mais les étapes d'utilisation du slot PCIe Q-Release Slim restent les mêmes. ATTENTION ! N'essayez pas de retirer la carte d'extension en tirant l'extrémité arrière de la carte vers le haut sans appuyer d'abord sur le loquet PCIe. Une force excessive peut endommager la carte mère. Loquet PCIe Extrémité avant Extrémité arrière22

4. Connecteurs des ventilateurs et de la pompe

Les connecteurs pour ventilateurs et pompes vous permettent d'installer des ventilateurs et pompes afin de refroidir le système. CPU_FAN CPU_OPT AIO_PUMP CHA_FAN1 CHA_FAN2 CHA_FAN3 CHA_FAN4 CHA_FAN5 ATTENTION !

• N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur !

• Assurez-vous que le câble est correctement inséré dans le connecteur. IMPORTANT ! Pour les kits de refroidissement liquide, branchez le connecteur de la pompe au connecteur AIO_PUMP. REMARQUE :

• Lorsque vous connectez un seul ventilateur de processeur, vous pouvez le relier au connecteur CPU_ FAN ou CPU_OPT.

• Lorsque vous connectez deux ventilateurs de processeur, assurez-vous de les relier aux connecteurs CPU_FAN et CPU_OPT, et veillez à utiliser deux ventilateurs de même marque et de même modèle. Connecteur Intensité Max Puissance Max Vitesse par défaut Contrôle partagé CPU_FAN 1A 12W Contrôle Q-Fan A CPU_OPT 1A 12W Contrôle Q-Fan A CHA_FAN1 1A 12W Contrôle Q-Fan - CHA_FAN2 1A 12W Contrôle Q-Fan - CHA_FAN3 1A 12W Contrôle Q-Fan - CHA_FAN4 1A 12W Contrôle Q-Fan - CHA_FAN5 1A 12W Contrôle Q-Fan - AIO_PUMP 1A 12W Pleine vitesse -23

5. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les fiches de la source d'alimentation doivent être branchées selon une orientation précise, trouvez la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalement insérées. ATX_PWR CPU_12V_1 CPU_12V_2 ATTENTION ! Assurez-vous de connecter la prise 8 broches, ou de connecter les prises 4 et 8 broches simultanément. REMARQUE :

• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.

• Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, il est recommandé d'utiliser un bloc d'alimentation pouvant fournir 900W-1200W ou plus pour garantir la stabilité du système.

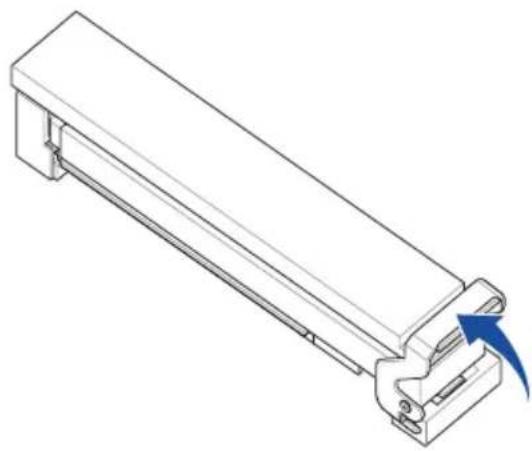

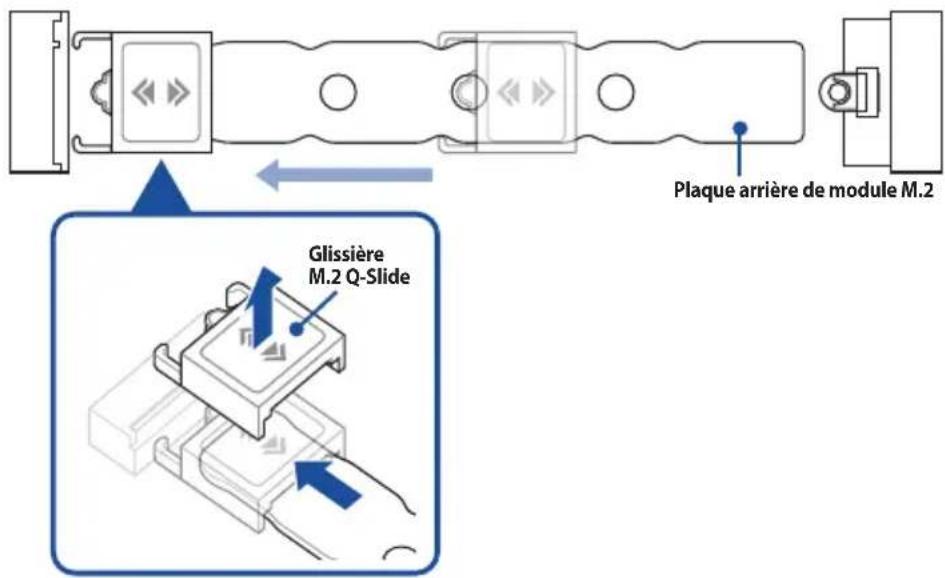

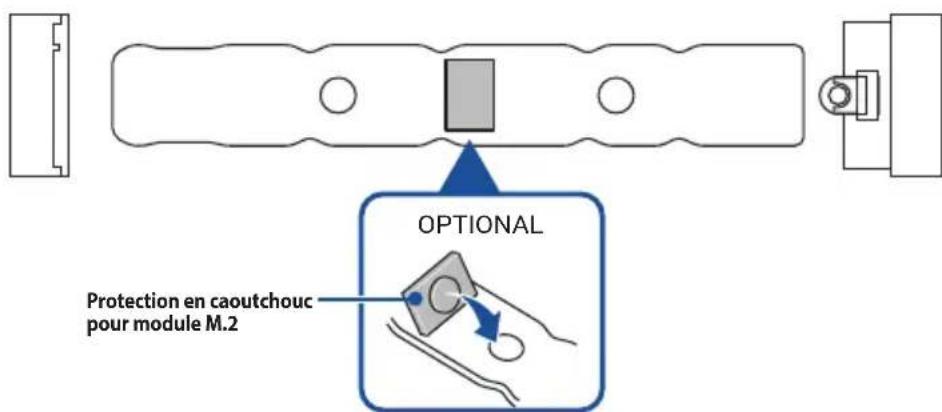

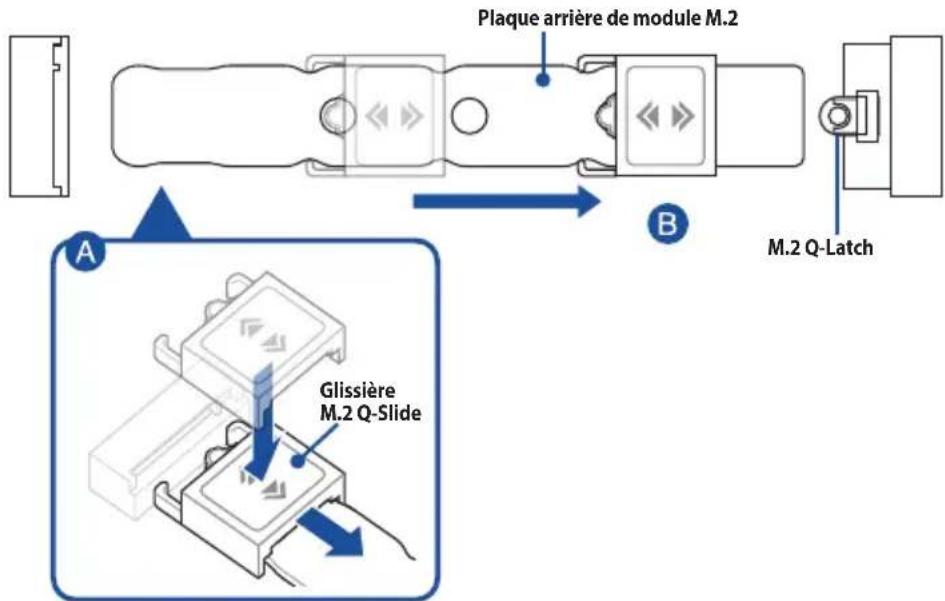

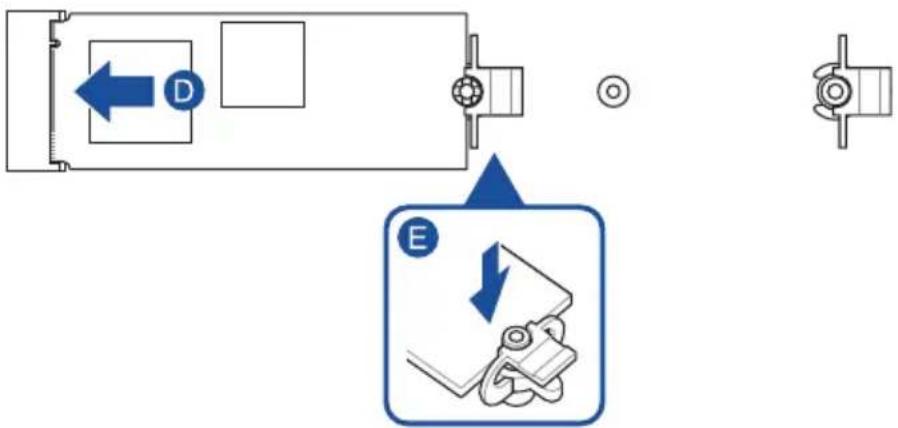

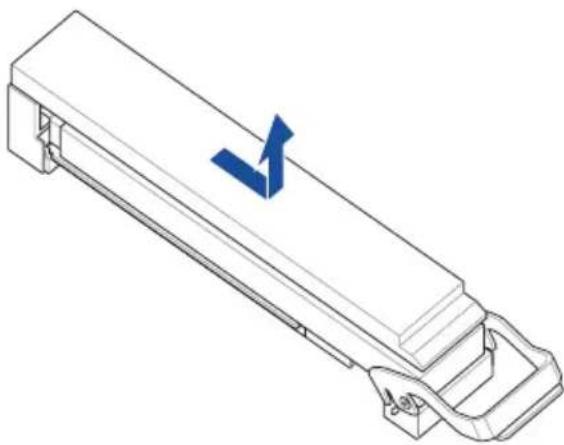

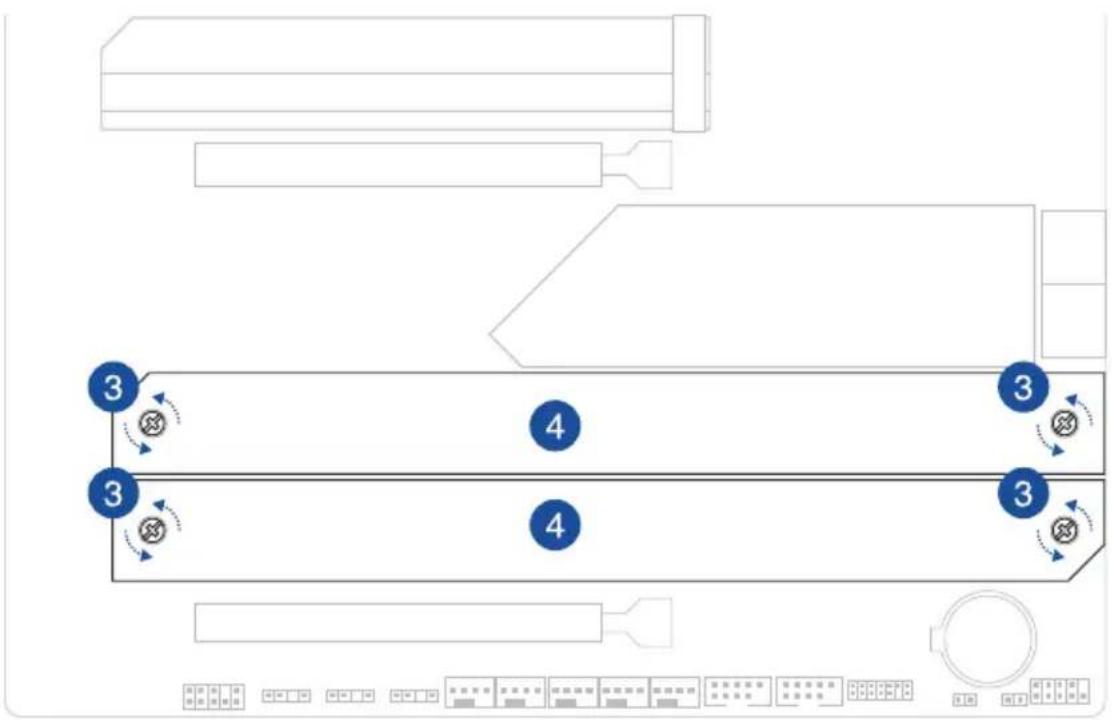

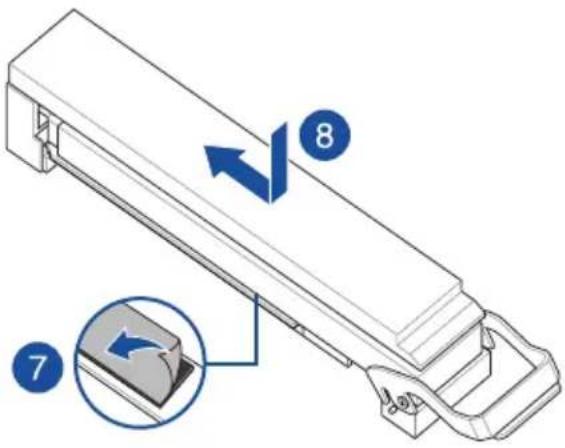

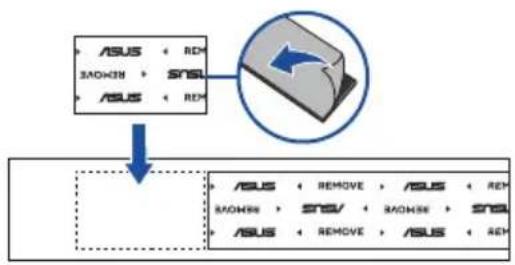

Le slot M.2 vous permet d'installer des périphériques M.2, tels que des SSD M.2. M.2_1(SOCKET3) M.2_2(SOCKET3) M.2_3(SOCKET3) M.2_4(SOCKET3) M.2_5(SOCKET3) REMARQUE :

• Processeurs Intel® Core™ Ultra : - Slot M.2_1 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 5.0 x4) - Slot M.2_2 pour lecteurs M Key 2280 (Mode PCIe 4.0 x4)

• Chipset Intel® Z890 : - Slot M.2_3 pour lecteurs M Key 2280 (Mode PCIe 4.0 x4) - Slot M.2_4 pour lecteurs M Key 2280/22110 (Mode PCIe 4.0 x4) - Slot M.2_5 pour lecteurs M Key 2242/2260/2280 (Modes PCIe 4.0 x4 et SATA)

• Technologie Intel® Rapid Storage avec prise en charge RAID 0/1/5/10 (PCIe) et RAID 0/1/5/10 (SATA). Le slot M.2 sur voie PCIe du processeur prend uniquement en charge les volumes RAID 0/1/5.

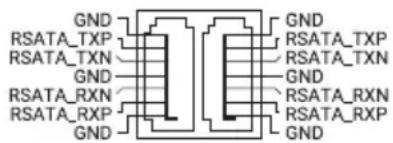

Le port SATA 6 Gb/s permet de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA. SATA6G_1 SATA6G_2 SATA6G_3 SATA6G_4 REMARQUE :

• L'installation de périphériques de stockage SATA sur les ports SATA6G_1-4 permet de créer des volumes RAID 0, 1, 5 et 10 par le biais de la technologie Intel® Rapid Storage et du chipset Intel® Z890 embarqué.

• Pour installer un périphérique SATA, consultez le Guide d'installation de la carte mère sur le site d'assistance ASUS.

• Avant de créer un volume RAID, consultez le Guide de configuration RAID. Vous pouvez télécharger le Guide de configuration RAID sur le site web d'ASUS.25

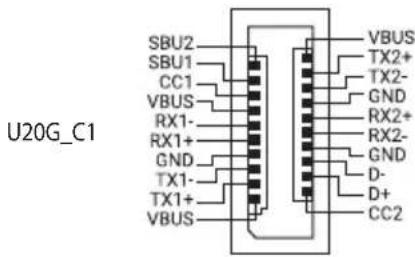

8. Connecteur pour port USB 20 Gb/s Type-C® en façade

Le connecteur USB 20 Gb/s Type-C® permet de connecter des ports USB 20 Gb/s Type-C® supplémentaires sur le panneau avant. Le connecteur USB 20 Gb/s Type-C® fournit un débit allant jusqu'à 20 Gb/s. U20G_C1

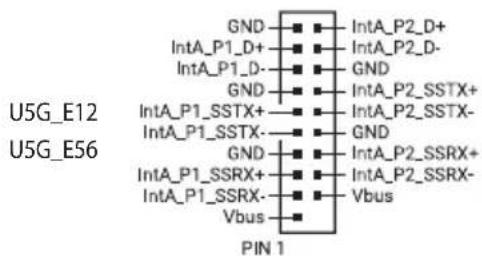

9. Connecteur USB 5 Gb/s

Ce connecteur est dédié à la connexion de ports USB 5 Gb/s supplémentaires. Le connecteur USB 5 Gb/s fournit des vitesses de transfert jusqu'à 5 Gb/s. U5G_E12 U5G_E56

10. Connecteur USB 2.0

Ce connecteur est dédié à la connexion de ports USB 2.0 supplémentaires. Le connecteur USB

2.0 fournit des vitesses de transfert jusqu'à 480 Mb/s.

USB_E12 USB_E34 ATTENTION ! Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte mère !26

11. Connecteur Gen2 adressable

Ce connecteur est dédié aux bandes LED RGB (ARGB) WS2812B individuellement adressables ou aux bandes LED WS2812B. ADD GEN2_1 ADD GEN2_2 ADD GEN2_3 ATTENTION ! Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants. REMARQUE :

• Le connecteur Gen2 adressable prend en charge les bandes LED RGB adressables (5V/Données/Terre) avec une puissance nominale maximale de 3A (5V). De plus, le connecteur adressable de cette carte mère peut prendre en charge jusqu'à 120 LED par connecteur en mode Gen1, ou un maximum combiné de 500 LED en mode Gen2.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.

• Si votre bande LED ne s'allume pas, vérifiez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.

• La bande LED RGB adressable ne s'allume qu'une fois le système démarré.

13. Cavalier de surtension du processeur

Ce cavalier vous permet de régler une tension du processeur plus élevée afin d'obtenir un overclocking plus flexible (selon le type de processeur installé). Placez le cavalier sur les broches 2-3 pour augmenter la tension appliquée au processeur, ou sur les broches 1-2 pour utiliser la valeur par défaut. CPU_OV

12. Connecteur pour détecteur d'intrusion

Le connecteur pour détecteur d'intrusion du châssis vous permet de connecter un capteur ou un microrupteur pour la fonction de détection d'intrusion du châssis. Lorsque vous retirez un composant du châssis, le capteur ou le microrupteur se déclenche, envoie un signal haut niveau et enregistre une intrusion du châssis. CHÂSSIS27

14. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. F_AUDIO

15. Connecteur du panneau système avant

Le connecteur du panneau système avant prend en charge plusieurs fonctions relatives au châssis. F_PANEL

• Connecteur pour LED d'alimentation système (+PWR_LED-) Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• LED d'activité du périphérique de stockage (+HDD_LED-) Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de stockage. LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

• Connecteur du haut-parleur d'alerte système (SPEAKER) Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut- parleur vous permet d'entendre les bips d'alerte système.

• Bouton d'alimentation/arrêt piloté (PWR_BTN) Ce connecteur 3-1 broches est réservé au bouton d'alimentation du système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou mode soft-off (selon les paramètres du système d'exploitation).

• Connecteur pour bouton de réinitialisation (RESET) Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis. Appuyez sur ce bouton pour redémarrer le système.28

17. Connecteur pour capteur thermique

Le connecteur pour capteur thermique permet de connecter un capteur afin de surveiller la température des périphériques et des composants essentiels de la carte mère. Connectez le capteur thermique et placez le sur le périphérique ou le composant de la carte mère pour détecter sa température. T_SENSOR

Appuyez sur le bouton d'alimentation pour démarrer le système, le mettre en veille ou l'éteindre (selon les paramètres du système d'exploitation). DÉMARRER REMARQUE : Ce bouton s'allume lorsque le système est alimenté pour indiquer que le système doit être éteint et tous les câbles débranchés avant de retirer ou installer des composants sur la carte mère.

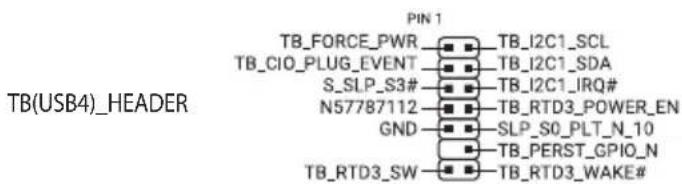

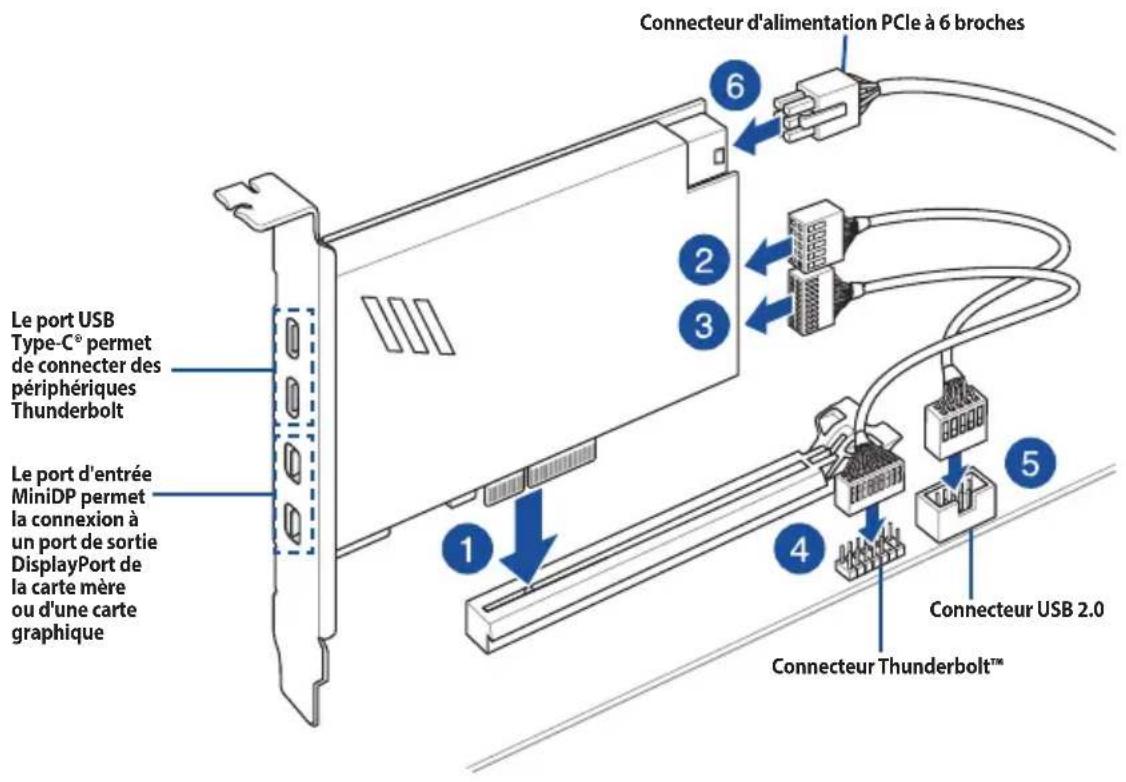

18. Connecteur Thunderbolt™ (USB4®)

Ce connecteur est réservé à une carte E/S Thunderbolt™ (USB4®) compatible avec la technologie Intel® Thunderbolt™, permettant de connecter des périphériques Thunderbolt™ dans une configuration en guirlande (Daisy-chain).

REMARQUE : Visitez le site officiel du fabricant de votre carte Thunderbolt™ pour plus de détails sur la compatibilité. IMPORTANT ! La carte Thunderbolt™ ne peut être utilisée que lorsqu'elle est installée sur le slot PCIEX16(G4). Assurez-vous d'installer la carte Thunderbolt™ sur le slot PCIEX16(G4).29

19. Témoins lumineux Q-LED

Les témoins Q-LED vérifient l'état des composants clés (processeur, mémoire, carte graphique, périphériques de démarrage) durant la séquence de démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. CPU (ROUGE) DRAM (JAUNE) VGA (BLANC) DÉMARRAGE (VERT) REMARQUE :

• Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.

• Fonction de détection d'installation de la mémoire vive (DRAM) : Le voyant DRAM détectera si les modules de mémoire ont été installés dans les emplacements recommandés et s'ils ont été correctement insérés dans leurs emplacements une fois la carte mère connectée à une alimentation. Une fois la carte mère sous tension, le voyant DRAM reviendra à la procédure de vérification des erreurs d'origine, quel que soit l'état du voyant lumineux avant la mise sous tension.

20. LED du connecteur d'alimentation du processeur (8 broches)

La LED du connecteur d'alimentation du processeur s'allume pour indiquer que le connecteur d'alimentation (8 broches) n'est pas branché.

1.3 Connecteurs arrières et audio de la carte mère

1.3.1 Connecteurs arrières

Connecteurs arrières

3. USB 5 Gb/s (bleu) Type-A sur les ports E7 et E8

4. USB 5 Gb/s (bleu) Type-A sur les ports E3 et E4

5. USB 2.0 sur les ports E5 et E6

8. Prises audio plaquées or**

Bouton d'effacement de la mémoire CMOS (CLR_CMOS). L'utilisation de ce bouton permet d'effacer les informations de configuration du BIOS. N'utilisez ce bouton que si le système se bloque suite à un overclocking.

17. Port C9 USB 10 Gb/s Type-C® avec PD 3.0 pour une charge rapide jusqu'à 30W (12V/2,5A).

18. Port 6 USB 10 Gb/s (rouge) Type-A

19. Sortie S/PDIF optique

• et ** : reportez-vous aux tableaux dans les sections «Témoins des ports réseau» et «Connexions audio». REMARQUE : Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Par exemple, connectez vos appareils USB 5 Gb/s aux ports USB 5 Gb/s afin d'obtenir de meilleures performances avec vos appareils.

1.3.2 Témoins des ports réseau

LED d'indications du port Ethernet Intel® 2.5Gb

1.3.3 Connexions audio

LED ACT/ LIEN LED VITESSE Port réseau Configurations audio 2, 4, 5.1 et 7.1 canaux Port 2 canaux 4 canaux 5.1 canaux 7.1 canaux Arrière SORTIE AUDIO Sortie haut- parleurs avants Sortie haut- parleurs avants Sortie haut- parleurs avants Sortie haut- parleurs avants

Haut-parleur central/Caisson de basse Haut-parleur central/Caisson de basse Avant CASQUE (vert)

Sortie haut- parleurs latéraux

Sortie haut- parleurs arrières Sortie haut- parleurs arrières Sortie haut- parleurs arrières LED Vitesse État Description Éteint Pas de lien Vert Connexion 2,5 Gb/s Orange Connexion 1 Gb/s / 100 Mb/s / 10 Mb/s

État Description Éteint Pas de lien Vert Lien établi Clignotant Activité de données REMARQUE : Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.32 Connexion à un casque ou un microphone REMARQUE : Le port de sortie audio du panneau arrière ne prend pas en charge l'audio spatialisé. Si vous souhaitez utiliser l'audio spatialisé, connectez votre périphérique de sortie audio à la prise audio sur le panneau avant de votre châssis ou à un périphérique audio USB. Connecter un système de haut-parleurs à 2 canaux MIC IN LINE OUT33 Connecter un système de haut-parleurs à 4 canaux Connexion à un système de haut-parleurs 5.134 Connexion à un système de haut-parleurs 7.135 Configuration de base

Chapitre 2 : Configuration de base

REMARQUE : Les schémas d'installation de cette section sont donnés à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.

2.1 Installer le processeur

• Assurez-vous de n'installer qu'un processeur conçu pour le socket LGA1851. N'INSTALLEZ PAS de processeur conçu pour un socket LGA1155, LGA1156, LGA1151, LGA1200 ou LGA1700 sur le socket LGA1851.

• Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur.

• Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.

• Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit. IMPORTANT ! Installez un dissipateur thermique ou un kit de refroidissement AIO après avoir installé le processeur. Référez-vous à la section Guide d'installation de la carte mère sur le site d'assistance ASUS, ou au manuel de l'utilisateur du dissipateur thermique / kit de refroidissement AIO pour consulter les étapes d'installation.36 ATTENTION ! Soyez prudent lorsque vous soulevez le levier, assurez-vous de le maintenir lorsque vous le libérez de son emplacement. Si vous relâchez le levier immédiatement après l'avoir libéré de son emplacement, il peut revenir en arrière et endommager votre carte mère.37 ATTENTION ! Assurez-vous de retirer le protecteur du levier du socket du processeur situé sur le loquet à levier avant de verrouiller le loquet sous la plaque de maintien. Le non-respect de cette précaution peut endommager votre système lors de l'installation du système de refroidissement. IMPORTANT ! Assurez-vous que les encoches du processeur sont correctement alignées avec les languettes du socket et que la marque triangulaire du processeur est positionnée sur le même coin que la marque triangulaire du socket.3839

2.2 Installer un module de mémoire

Retrait de la barrette de mémoire (DIMM)40

• Les illustrations ne décrivent les étapes d'installation que pour les slots M.2 sélectionnés, les étapes sont identiques pour les autres slots M.2.

• Utilisez un tournevis Phillips pour installer ou retirer les vis ou supports à vis mentionnés dans cette section.

• Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par un pad thermique d'une épaisseur de 1,25 mm.

• Le type de carte M.2 pris en charge peut varier en fonction du modèle de carte mère.

1. Basculez le loquet de verrouillage du slot M.2 Q-Release vers le bas pour libérer le dissipateur

2. Tirez légèrement le dissipateur thermique vers l'extérieur, puis soulevez et retirez le

3. Desserrez les vis des autres dissipateurs thermiques M.2.

4. Soulevez et retirez le(s) dissipateur(s) thermique(s).42

B. (optionnel) Installez la protection en caoutchouc pour module M.2 fournie lorsque vous installez un module M.2 simple face. N'installez pas la protection en caoutchouc pour module M.2 fournie sur un module M.2 double-face. REMARQUE :

• Suivez cette étape uniquement si la protection en caoutchouc pour module M.2 est fournie avec votre carte mère.

• Installez la protection en caoutchouc pour module M.2 dans le trou de vis situé à la longueur M.2 2260. OPTIONAL Protection en caoutchouc pour module M.2

5. Installez votre module M.2 dans le slot M.2. Les étapes d'installation peuvent différer selon le

type de slot M.2, référez-vous aux différentes étapes ci-dessous : Installation d'un module M.2 22110 sur un slot M.2 de longueur 22110 avec plaque arrière ou d'un module M.2 2280 sur un slot M.2 de longueur 2280 avec plaque arrière A. (optionnel) Si nécessaire, retirez la glissière M.2 Q-Slide préinstallée en poussant la glissière complètement vers le slot M.2, puis en le retirant de la plaque arrière du module M.2. REMARQUE : Seules les plaques arrière de modules M.2 de longueur 22110 sont préinstallées avec la glissière M.2 Q-Slide. Glissière M.2 Q-Slide Plaque arrière de module M.243 C. Installez votre module M.2 dans le slot M.2. IMPORTANT ! Assurez-vous que rien n'obstrue votre module M.2 lors de l'installation du module dans le slot M.2. D. Appuyez sur le module M.2 jusqu'à ce qu'il soit verrouillé par le loquet M.2 Q-Latch. M.2 Q-Latch Installation d'un module M.2 2280/2260/2242 sur un slot M.2 avec une plaque arrière M.2 de longueur 22110 ou d'un module M.2 2260/2242 sur un slot M.2 avec une plaque arrière M.2 de longueur 2280 A. (optionnel) Si nécessaire, installez la glissière M.2 Q-Slide fournie en fixant la glissière à l'extrémité de la plaque arrière M.2 la plus proche du slot M.2, puis en la poussant le long de la plaque arrière M.2 vers le loquet M.2 Q-Latch. REMARQUE : Suivez cette étape uniquement dans les cas suivants : - La glissière M.2 Q-Slide est fournie avec votre carte mère. - La glissière M.2 Q-Slide n'est pas préinstallée sur la plaque arrière du module M.2. B. Poussez la glissière M.2 Q-Slide sur le trou de vis situé à la longueur adaptée à votre lecteur M.2. Glissière M.2 Q-Slide Plaque arrière de module M.2 M.2 Q-Latch44 C. (optionnel) Installez la protection en caoutchouc pour module M.2 fournie lorsque vous installez un module M.2 simple face. N'installez pas la protection en caoutchouc pour module M.2 fournie sur un module M.2 double-face. REMARQUE :

• Suivez cette étape uniquement dans les cas suivants : - Installation d'un module M.2 de longueur 2280 ou 2260 et - Lorsque la protection en caoutchouc pour module M.2 est fournie avec la carte mère.

• Installez la protection en caoutchouc M.2 fournie dans : - Le trou de vis situé à la longueur M.2 2260 pour installer un module M.2 2280. - Le trou de vis situé à la longueur M.2 2242 pour installer un module M.2 2260. D. Installez votre module M.2 dans le slot M.2. IMPORTANT ! Assurez-vous que rien n'obstrue votre module M.2 lors de l'installation du module dans le slot M.2. E. Poussez le module M.2 sur la glissière M.2 Q-Slide jusqu'à ce qu'il s'enclenche et soit maintenu par la glissière. OPTIONAL Protection en caoutchouc pour module M.2 Glissière M.2 Q-Slide45 Installation d'un module M.2 sur un slot M.2 sans plaque arrière M.2 A. (optionnel) Si nécessaire, retirez le loquet amovible M.2 Q-Latch préinstallé sur le trou de vis situé à la longueur 2280. REMARQUE : Suivez cette étape uniquement si une vis de loquet M.2 Q-Latch amovible est préinstallée dans le trou de vis situé à la longueur 2280 et peut être retirée. B. (optionnel) Installez la protection en caoutchouc pour module M.2 fournie lorsque vous installez un module M.2 simple face. N'installez pas la protection en caoutchouc pour module M.2 fournie sur un module M.2 double-face. La protection en caoutchouc pré-installée est compatible avec les modules M.2 double-face. REMARQUE : Ne suivez cette étape que si vous installez un module M.2 de longueur 22110 / 2280 et lorsque la protection en caoutchouc pour module M.2 est fournie avec votre carte mère. OPTIONAL Protection en caoutchouc pour module M.2 C. (optionnel) Installez le loquet M.2 Q-Latch dans le trou de vis situé à la longueur adaptée à votre module M.2. REMARQUE : Vous pouvez utiliser une vis de loquet M.2 Q-Latch fournie ou une vis de loquet M.2 Q-Latch amovible préinstallée.46 D. Installez votre module M.2 dans le slot M.2. IMPORTANT ! Assurez-vous que rien n'obstrue votre module M.2 lors de l'installation du module dans le slot M.2. E. Appuyez sur le module M.2 jusqu'à ce qu'il soit verrouillé par le loquet M.2 Q-Latch.

6. (optionnel) Retirez le film plastique d'un côté du pad thermique pour dissipateur thermique

de longueur 22110, puis collez-le à l'emplacement désigné sous le dissipateur. REMARQUE : Suivez cette étape uniquement si vous installez un dissipateur thermique de longueur 22110 et lorsque le pad thermique pour dissipateur thermique 22110 est fourni avec votre carte mère.47

7. Retirez le film plastique des pads thermiques situés sous le dissipateur thermique.

REMARQUE : Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par un pad thermique d'une épaisseur de 1,25 mm.

8. Faites glisser le dissipateur thermique pour qu'il s'enclenche sur l'extrémité du slot M.2.

9. Basculez le loquet de verrouillage vers le haut pour fixez le dissipateur thermique.48

10. Retirez le film plastique des pads thermiques situés sous les autres dissipateurs thermiques.

REMARQUE : Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par un pad thermique d'une épaisseur de 1,25 mm.

11. Replacez le(s) dissipateur(s) thermique(s).

12. Fixez le(s) dissipateur(s) thermique(s) en utilisant les vis fournies.49

ATTENTION ! Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.

2. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/sortie) sont

alignés avec la zone d'E/S du châssis.

3. Placez neuf (9) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous)

pour sécuriser la carte mère au châssis. REMARQUE : Cette instruction est fournie à titre de référence, veuillez utiliser le nombre de vis adéquat en fonction de votre installation.

2.4 Installer la carte mère

1. (sur certains modèles) Installez le cache E/S fourni sur le panneau arrière du châssis.

REMARQUE : N'installez le cache E/S que si votre carte mère ne dispose pas d'un cache E/S préinstallé.

STRIX Z890-F GAMING WIFI50

2.5 Installer une carte d'extension

2.5.1 Installation de la carte Thunderbolt™

IMPORTANT ! La carte Thunderbolt™ ne peut être utilisée que lorsqu'elle est installée sur le slot PCIEX16(G4). Assurez-vous d'installer la carte Thunderbolt™ sur le slot PCIEX16(G4). REMARQUE :

• (L'étape 6 est optionnelle) Veuillez brancher un connecteur d'alimentation PCIe à 6 broches si vous souhaitez utiliser la fonction de charge rapide Thunderbolt™ du port USB Type-C® afin de charger un appareil 5V ou plus.

• Le port TypeC_1 peut prendre en charge des appareils 20V, le port TypeC_2 peut prendre en charge des appareils 9V lorsque le connecteur d'alimentation PCIe est connecté.

• Visitez le site officiel du fabricant de votre carte Thunderbolt™ pour plus de détails sur la compatibilité. Connecteur Thunderbolt™ Le port USB Type-C® permet de connecter des périphériques Thunderbolt Le port d'entrée MiniDP permet la connexion à un port de sortie DisplayPort de la carte mère ou d'une carte graphique Connecteur USB 2.0 Connecteur d'alimentation PCIe à 6 broches51

2.6 Installation de l'antenne WiFi ASUS Q-Antenna

Installer l'antenne WiFi ASUS (Q-Antenna) Connectez l'antenne WiFi ASUS Q-Antenna incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur. ATTENTION !

• Assurez-vous de bien maintenir le connecteur lorsque vous retirez l'antenne des ports Wi-Fi et n'essayez pas de retirer le connecteur d'antenne des ports Wi-Fi en tirant sur le câble du connecteur.

• L'antenne ne peut être dépliée qu'à un angle droit (90°). Ne forcez pas l'antenne vers un angle supérieur à 90°, ce qui pourrait l'endommager. IMPORTANT !

• Assurez-vous que l'antenne WiFi ASUS (Q-Antenna) est bien installée sur les ports WiFi.

• Placez l'antenne à plus de 20 cm de toute personne. REMARQUE : L'illustration ci-dessus est donnée à titre indicatif uniquement. La disposition des ports d'E/S peut varier en fonction du modèle, cependant les instructions d'installation de l'antenne WiFi sont identiques. Utiliser les fonctions de l'antenne WiFi ASUS (Q-Antenna) L'antenne WiFi ASUS (Q-Antenna) dispose d'une variété de fonctionnalités sans fil. Vous pouvez en savoir plus sur ces fonctionnalités et comment les utiliser dans l'onglet Antenne WiFi ASUS (Q-Antenna) de l'application Armoury Crate. REMARQUE : Les fonctions d'antenne WiFi ASUS (Q-Antenna) dans Armoury Crate ne sont prises en charge qu'avec l'antenne et le module Wi-Fi fournis.52 Bouton BIOS Flashback™ Port USB BIOS Flashback™

BIOS Flashback™ vous permet de mettre à jour le BIOS sans avoir à accéder au BIOS actuel ou au système d'exploitation. Pour utiliser BIOS Flashback™ :

1. Visitez le site https://www.asus.com/fr/support/ et téléchargez la dernière version du BIOS.

2. Lancez l'application BIOSRenamer.exe pour renommer automatiquement le fichier ou

renommez manuellement le fichier avec le nom de fichier BIOS spécifié dans la section Résumé des caractéristiques, puis copiez-le sur votre périphérique de stockage USB. REMARQUE : L'application BIOSRenamer.exe est fournie avec le fichier BIOS lorsque vous téléchargez le fichier de mise à jour du BIOS pour une carte mère compatible BIOS FlashBack™.

3. Branchez le connecteur d'alimentation 24 broches sur la carte mère et mettez le bloc

alimentation sous tension (inutile de démarrer le système). Insérez le périphérique de stockage USB dans le port USB pour utiliser la fonction BIOS FlashBack™.

4. Maintenez le bouton BIOS Flashback™ enfoncé pendant trois (3) secondes jusqu'à ce que la

LED clignote à trois reprises, puis relâchez. La fonction BIOS Flashback™ est alors activée.

5. La mise à jour est terminée lorsque le voyant lumineux s'éteint.

REMARQUE : Référez-vous à la section BIOS et configurations RAID pour consulter les autres méthodes de mise à jour du BIOS. ATTENTION !

• Ne pas débrancher le périphérique de stockage, allumer l'ordinateur, appuyer sur le bouton Clear CMOS ou court-circuiter le cavalier CLRTC lors de la mise à jour du BIOS. En cas d'interruption du processus de mise à jour, veuillez répéter les procédures pour terminer la mise à jour du BIOS.

• Si le voyant lumineux clignote pendant cinq secondes puis reste allumé, cela signifie que la fonction BIOS Flashback™ rencontre des difficultés de fonctionnement. Causes possibles : 1. Mauvaise installation du périphérique de stockage. 2. Nom de fichier incorrect ou format de fichier invalide. Veuillez redémarrer le système pour corriger ce problème.

• La mise à jour du BIOS comporte certains risques. Si celui-ci est endommagé lors du processus de mise à jour et que le système ne redémarre plus, contactez le service après-vente ASUS le plus proche pour obtenir de l'aide.53

2.8 Bouton Clear CMOS

Le bouton Clear CMOS situé sur le panneau d'E/S permet de réinitialiser l'Horloge à temps réel (RTC) dans le CMOS, qui contient la date, l'heure, les mots de passe et les paramètres du système. Pour effacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.

2. Appuyez sur le bouton Clear CMOS.

3. Branchez le cordon d'alimentation et démarrez l'ordinateur.

4. Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et entrez dans le BIOS

pour saisir à nouveau les données. ATTENTION ! Appuyez sur le bouton Clear CMOS uniquement lorsque vous effacez la mémoire RTC, toute autre utilisation entraînera un échec de démarrage du système ! Bouton Clear CMOS54

2.9 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le châssis d'ordinateur.

2. Assurez-vous que tous les interrupteurs sont éteints.

3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis.

4. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une

protection contre les surtensions.

5. Allumez l'ordinateur en suivant la séquence suivante :

a. Écran b. Périphériques de stockage externes (en commençant par le dernier sur la chaîne) c. Alimentation système

6. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume.

Pour les alimentations ATX, le voyant lumineux système s'allume lorsque vous appuyez sur le bouton d'alimentation ATX. Si votre moniteur est compatible avec les standards “non polluants” ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage. Le système exécute alors les tests de démarrage (POST). Pendant l'exécution des tests, des messages supplémentaires apparaissent à l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vérifiez le réglage des cavaliers et les connexions, ou faites appel au service après- vente de votre revendeur.

7. Au démarrage, maintenez la touche <Suppr.> enfoncée pour accéder au menu de

configuration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.

2.10 Éteindre l'ordinateur

Lorsque le système est sous tension, appuyer sur le bouton d'alimentation pendant moins de 4 secondes passe le système en mode veille ou en mode arrêt piloté en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt piloté quel que soit le réglage du BIOS.55 BIOS et configurations RAID

Chapitre 3 : BIOS et configurations RAID

REMARQUE : Pour plus de détails sur le BIOS et les configurations RAID, consultez la section "Manuel et Documentation" de l'onglet "Support" de la page d'information du produit, ou visitez https://www.asus. com/fr/support.

3.1 Présentation du BIOS UEFI

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS, sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.

• Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS. ATTENTION ! Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié. REMARQUE : Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.> ou <F2> lors du POST (Power-On Self Test). Si vous n'appuyez pas sur <Suppr.> ni sur <F2>, le POST continue ses tests. IMPORTANT !

• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.

• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère.

• Le BIOS ne prend pas en charge les périphériques Bluetooth. L'écran de menu BIOS Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche <F7>.56

ASUS EZ Flash vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. IMPORTANT ! Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>. Pour mettre à jour le BIOS : ATTENTION !

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Cela pourrait provoquer un échec de démarrage du système !

1. Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de

2. Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils)

et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche <Entrée> de votre clavier pour l'activer.

3. Appuyez sur la touche directionnelle gauche pour sélectionner le champ Drive (Lecteur).

4. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de

stockage contenant le fichier BIOS, puis appuyez sur <Entrée>.

5. Appuyez sur la touche directionnelle droite pour sélectionner le champ Folder (Dossier).

6. Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis

appuyez sur <Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.57

3.3 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour. Restaurer le BIOS

1. Téléchargez la dernière version du BIOS de votre carte mère en vous rendant sur

https://www.asus.com/fr/support/.

2. Renommez le fichier en utilisant l'une des méthodes suivantes :

• Lancez l'application BIOSRenamer.exe pour renommer automatiquement le fichier.

• Renommez manuellement le fichier avec le nom de fichier BIOS spécifié dans la section Résumé des caractéristiques.

• Renommez manuellement le fichier en ASUS.CAP.

3. Copiez le fichier renommé sur votre périphérique de stockage USB.

4. Allumez l'ordinateur.

5. Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de

6. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une

fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.

7. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos

réglages. Toutefois, il est recommandé d'appuyer sur <F5> pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système. ATTENTION ! NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Cela pourrait provoquer un échec de démarrage du système !58

3.4 Configuration de volumes RAID

La carte mère prend en charge les configurations RAID. Définitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire des données dans des piles parallèles entrelacées. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration. RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant. RAID 5 répartit en bandes les données et les informations de parité entre 5 disques durs ou plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques. RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.ROG MAXIMUS Z790 HERO EVA-02

Annexes Annexes Annexes Mentions générales Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / téléphone : [phone] / [phone] Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes : - Réorienter ou repositionner l'antenne de réception. - Augmenter la distance de séparation entre l'appareil et le récepteur. - Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché. - Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide. Note sur l'exposition aux fréquences radio Cet appareil doit être installé et utilisé en accord avec les instructions fournies et les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne pas être situées près de ou utilisées conjointement avec une autre antenne ou un autre émetteur. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux fréquences radio. Avis de marque déposée HDMI Le terme HDMI (High-Definition Multimedia Interface), l'habillage commercial HDMI et le logo HDMI sont des marques commerciales ou marques déposées par HDMI Licensing Administrator, Inc.60 Annexes Annexes Déclaration de conformité aux normes environnementales ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement. Consultez le site https://esg.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes UE REACH et Article 33 En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : https://esg.asus.com/Compliance.htm. UE RoHS Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : https://esg.asus.com/Compliance.htm Services de reprise et de recyclage Les programmes de recyclage et de reprise d’ASUS découlent de nos exigences en terme de standards élevés de respect de l’environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site https://esg.asus.com/en/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays. Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques. Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers.ROG MAXIMUS Z790 HERO EVA-02

Annexes Avis concernant le modèle avec Wi-Fi Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISDE) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. La bande 5150–5250 MHz est réservée uniquement pour une utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux. CAN ICES-003(B)/NMB-003(B) Déclaration ISDE concernant le Wi-Fi (appareils RLAN) Les dispositifs ne doivent pas être utilisés pour commander des systèmes d’aéronef sans pilote ni pour communiquer avec de tels systèmes. Précautions d’emploi de l’appareil : a. Soyez particulièrement vigilant quant à votre sécurité lors de l’utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). b. Évitez d’utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs…), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et l’implant pour réduire les risques d’interférence. c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n’est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau. d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. Informations sur le tri et le recyclage en France Points de collecte sur www.quefairedemesdechets.frPrivilégiez la réparaon ou le don de votre appareil !À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE

Cet appareil et ses accessoires se recyclent62 Annexes Annexes Déclaration simplifiée de conformité de l’UE ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/EU. La déclaration de conformité de l’UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/fr/support/. Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous: a. Pour les appareils WiFi LPI (Low Power Indoor) dans la plage 5,945-6,425 GHz : L'appareil est limité à une utilisation en intérieur uniquement lorsqu'il fonctionne dans la plage de fréquences 5945-6425 MHz en Autriche (AT), Belgique (BE), Bulgarie (BG), Chypre (CY), République tchèque (CZ), Estonie (EE), France (FR), Allemagne (DE), Islande (IS), Irlande (IE) , Lettonie (LV), Luxembourg (LU), Pays-Bas (NL), Norvège (NO), Roumanie (RO), Slovaquie (SK), Slovénie (SI), Espagne (ES), Suisse (CH). b. Pour les appareils portables WiFi VLP (Very Low Power) dans la plage 5,945-6,425 GHz : L'appareil n'est pas autorisé à être utilisé sur des systèmes d'aéronefs sans pilote (UAS) lorsqu'il fonctionne dans la plage de fréquences 5945-6425 MHz en Autriche (AT), Belgique (BE), Bulgarie (BG), Chypre (CY), République tchèque (CZ), Estonie (EE), France (FR), Allemagne (DE), Islande (IS), Irlande (IE), Lettonie (LV), Luxembourg (LU), Pays-Bas (NL), Norvège (NO), Roumanie (RO), Slovaquie (SK), Slovénie (SI), Espagne (ES), Suisse (CH). AT BE BG CZ DK EE FR DE IS IE IT EL ES CY LV LI LT LU HU MT NL NO PL PT RO SI SK TR FI SE CH HR UK(NI) Tableau de sortie de fréquence radio RED (Directive 2014/53/EU) Modèle : BE200NGWM Fonction Fréquence Puissance de sortie maximale (P.I.R.E) (mW) WiFi 2,4 - 2,4835 GHz <100 5,15 - 5,35 GHz <200 5,47 - 5,725 GHz <200 5,725 - 5,875 GHz* <25 5,925 - 6,425 GHz <200 Bluetooth 2,4 - 2,4835 GHz <100 Récepteur de catégorie 1

• ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.

• ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.

• Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'affecte ou ne limite d'aucune façon les droits acquis par la garantie légale. Pour plus d'informations sur la garantie, consultez le site : https://www.asus.com/fr/support/. Carte de garantie (en ligne)64 Annexes Annexes Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support. Informations de contact ASUS ASUSTeK COMPUTER INC. Adresse : 1F, No. 15, Lide Rd., Beitou Dist., Taipei City 112 https://qr.asus.com/ProductSafety ASUS COMPUTER INTERNATIONAL (Amérique) Adresse : 48720 Kato Rd., Fremont, CA 94538, USA ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne ASUSTeK (UK) LIMITED Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni ASUS GLOBAL PTE. LTD. Adresse : 10 Changi Business Park Central 2 #02-01 Hansapoint Singapore 486030 https://qr.asus.com/ProductSafety Enregistrer le produit Connectez-vous et enregistrez votre appareil pour obtenir un meilleur support technique.
