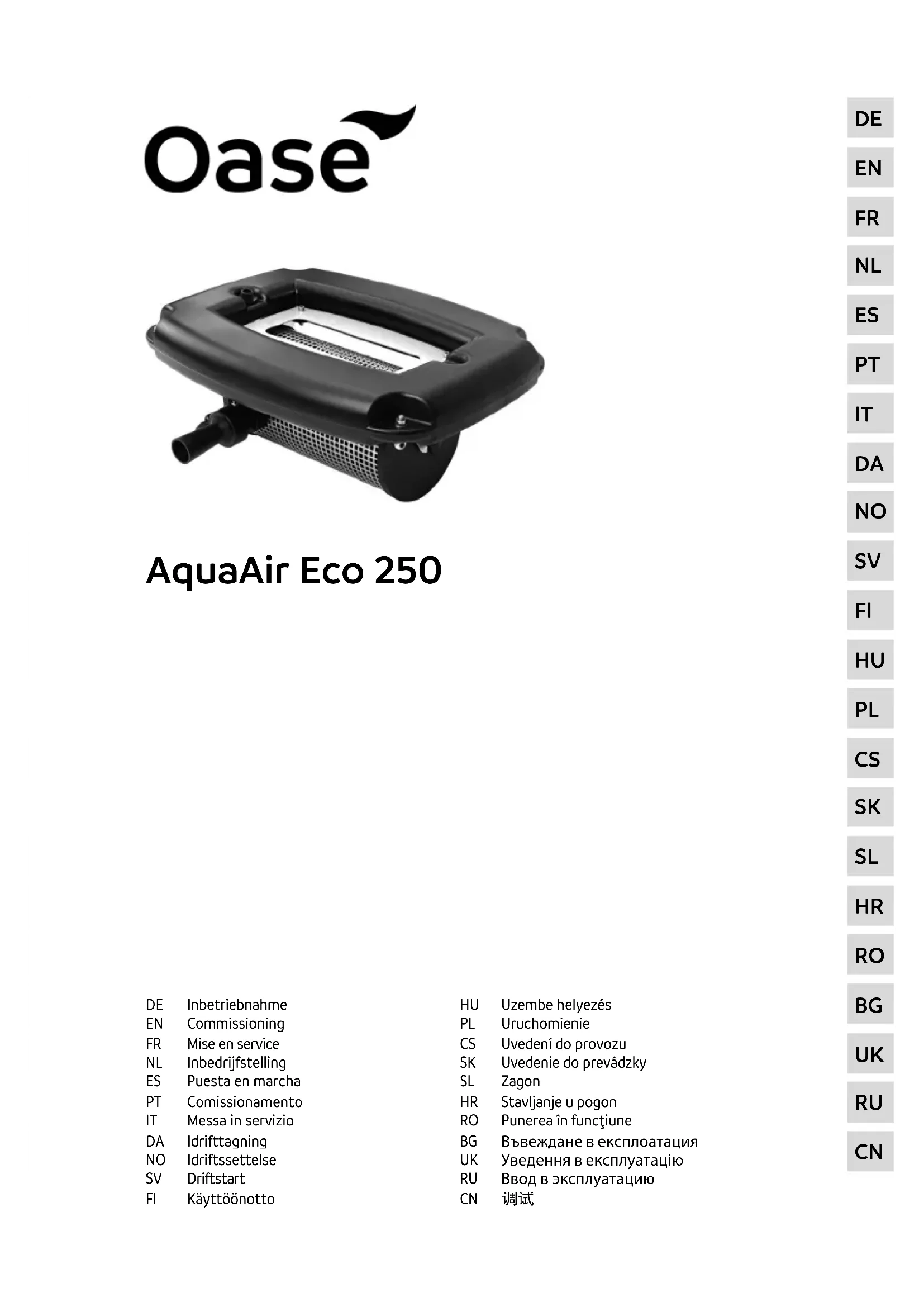

MODE D'EMPLOI AquaAir Eco 250 OASE

Traduction de la notice d'emploi d'origine. La notice d’emploi fait partie de l'appareil et doit par conséquent lui être toujours jointe lorsqu’il est transféré.

• AVERTISSEMENT Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution. Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per- sonne fragilisée concernée sur le bon emploi de ce matériel. Les en- fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.18 Contenu Consignes de sécurité p. 19
• Raccordement électrique p. 19
• Exploitation sécurisée p. 19
• Utilisation conforme à la finalité p. 19
• Description du produit p. 20
• Vue d'ensemble p. 20
• Mise en place et raccordement p. 20
• Assemblage de l'appareil p. 20
• Réglage de la buse d’injection p. 20
• Brancher la commande p. 21
• Mise en place de l'appareil p. 21
• Fixation de l’appareil sur le bord du bassin p. 21
• Fixation de l’appareil sur le fond du bassin p. 22
• Mise en service p. 22
• Mise en circuit / mise hors circuit p. 22
• Environmental Function Control (EFC) p. 22

Vous pouvez télécharger le notice d'emploi en format PDF sur Internet : www.oase.com/manual

Vous trouverez ces thèmes supplémentaires dans la notice d’emploi :

• caractéristiques du produit, symboles sur l'appareil

• Nettoyage et entretien, stockage/hivernage, dépannage

• Caractéristiques techniques, pièces d’usure, pièces de rechange, éliminationFR

Consignes de sécurité Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l’installation électrique. – En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'élec- tricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installa- tions électriques en extérieur. Il est capable d’identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur. – En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimen- tation correspondent.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être con- çus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Protégez les fiches et les douilles ouvertes contre l'humidité. Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.

• Un câble de raccordement endommagé ne peut pas être remplacé. Mettre l'appareil au rebut.

• Ne pas soulever ni tirer l'appareil par le câble électrique.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.

• N’utiliser que des pièces de rechange et des accessoires d’origine.

• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.

• En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE. Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour l'aération de l’eau.

• dans le respect des caractéristiques techniques. Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des bassins d'eau accessibles.

• Ne jamais utiliser dans d'autres liquides que de l'eau.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des maté- riaux facilement inflammables ou explosifs.

• Ne jamais utiliser sans débit d'eau.

• Ne pas utiliser à des fins commerciales ou industrielles.20 Description du produit Vue d'ensemble

Tambour avec pompe intégrée

Raccordement de la commande

AquaAir Eco 250 est commandé par le biais du réseau OASE Control. Pour cela, il est possible de raccorder l’ AquaAir Eco 250 à l’OASE Garden Controller ou à l’OASE InScenio FM-Master Home/Cloud. Pour obtenir des informations au sujet d’OASE Control, rendez-vous sur www.oase.com

Buse d'injection selon l’effet Venturi

Tuyau d’aspiration d’air

Vis de poignée ; lorsque la vis de poignée est desserrée, il est possible de tourner le tambour et ainsi de régler la buse d'injection

Matériau de fixation compris dans la livraison

Mise en place et raccordement Assemblage de l'appareil

• Visser la buse d’injection sur la sortie de la pompe.

• Insérer les extrémités du tuyau sur les manchons de raccordement de la buse d'injection et du corps flottant. – Bloquer le tuyau avec les colliers de serrage. Réglage de la buse d’injection

• Desserrer la vis de poignée pour bloquer le tambour.

• Tourner le tambour jusqu'à ce que la buse d'injection soit dans la position souhaitée.

• Serrer la vis de poignée. Tenir compte des distances minimales par rapport au fond du bassin pour garantir un fonc- tionnement optimal de la buse d'injection. − Une buse d’injection dirigée vers le bas, vers le fond du bassin provoque une oxygénation en profondeur et une activation biologique de la vase. − Une buse d’injection à l'horizontale amplifie le brassage de l'eau.FR

Raccorder l’AquaAir Eco 250 à l’OASE Garden Controller ou à l’OASE InScenio FM-Master Home/Cloud et commander l’AquaAir Eco 250 à l’aide d’OASE Control.

• Pour obtenir des informations au sujet d’OASE Control, rendez-vous sur www.oase.com. Intégrer l’AquaAir Eco 250 comme seul élément ou comme dernier élément dans le réseau OASE Control. − La longueur de câble du réseau OASE Control est limitée. Si le câble réseau est bouclé sur l’AquaAir Eco 250 (IN/OUT), ce câble peut atteindre une longueur de 60 m en raison du câble de raccordement au réseau de 30 m. Connexion et déconnexion d’OASE Control

REMARQUE Une infiltration d'eau dans la fiche de raccordement entraîne un endommagement de l'appareil.

• Brancher la fiche de raccordement ou poser le capuchon de protection sur la fiche de raccor- dement. – Le joint en caoutchouc doit être propre et parfaitement en place. Il faut remplacer un joint en caoutchouc endommagé. – Fixer la fiche de raccordement ou le capuchon de protection à l'aide des deux vis.

Mise en place de l'appareil

AVERTISSEMENT Blessures graves voire mortelles en cas d’utilisation de l'appareil dans un étang de baignade. Les pièces défectueuses d’un appareil électrique soumettent l'eau à une tension électrique dange- reuse. Ne pas utiliser l'appareil dans une piscine naturelle. Le raccordement au secteur doit se trouver à au moins 2 m du bord du bassin. Fixation de l’appareil sur le bord du bassin

• Raccourcir les deux câbles d'acier à la longueur voulue.

• Former une boucle à chaque extrémité des câbles et les serrer à fond avec les pinces à câbles.

• Tendre l'aérateur à l'aide des deux câbles métalliques, des mousquetons et des deux piquets enfoncés sur le bord de l'étang. – Respecter les angles d’ancrage indiqués afin que l'aérateur ne puisse pas bouger.

• Réduire la tension exercée sur le câble réseau et protéger la fiche de contact contre l'humidité.22 Fixation de l’appareil sur le fond du bassin

• Raccourcir les deux câbles d'acier à la longueur voulue (5 m au minimum).

• Former une boucle à chaque extrémité des câbles et les serrer à fond avec les pinces à câbles.

• Pour l'arrimage au fond du bassin, visser les deux crochets à vis avec des chevilles, par exemple dans deux pierres suffisamment lourdes.

• Accrocher les câbles aux crochets à vis à l'aide de mousquetons et enfoncer les pierres au fond de l'étang. – Respecter les angles d’ancrage indiqués afin que l'aérateur ne puisse pas bouger.

• Tendre l'aérateur à l'aide des deux câbles métalliques et des mousquetons.

• Réduire la tension exercée sur le câble réseau et protéger la fiche de contact contre l'humidité. Mise en service REMARQUE L'appareil est détérioré lorsqu’il est utilisé avec un variateur. Il contient des composants élec- triques fragiles. Ne pas raccorder l'appareil à une alimentation en courant avec variateur.

REMARQUE La pompe ne doit pas fonctionner en marche à sec. Le cas contraire risque de détériorer la pompe. Utiliser la pompe uniquement en immergé.

Mise en circuit / mise hors circuit

• Mettre en circuit : brancher la fiche secteur dans la prise de courant. – L'appareil se met immédiatement en marche.

• Mettre hors circuit : retirer la fiche secteur de la prise de courant. Environmental Function Control (EFC) À sa mise en service, la pompe effectue automatiquement un auto-contrôle préprogrammé (En- vironmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatique- ment hors circuit après env. 90 secondes. Lors d’un dérangement, interrompez l'alimentation électrique, « immergez la pompe dans l’eau » ou bien retirez l’obstacle. Vous pouvez ensuite re- mettre l’appareil en service.NL
