RF3374946 - Hub USB Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub USB
Marque	Renkforce
Modèle	RF3374946
Dimensions (L x l x h)	112 x 35 x 16 mm
Poids	50 g
Longueur du câble	50 cm (sans la fiche)
Tension de fonctionnement	5 V/CC (via USB-C)
Alimentation	via port USB-C ou adaptateur secteur 5 V/CC, 4000 mA max
Connectivité	1 x USB Type-C (entrée), 3 x USB 3.1 Gen1 Type A, 1 x USB Type-C (sortie)
Courant max (USB 3.1)	900 mA
Courant max (USB Type-C)	1500 mA
Débits de transfert	jusqu'à 5 Gbps
Compatibilité USB	USB 2.0, USB 1.1
Systèmes d'exploitation compatibles	Windows, Mac, Linux
Conditions de fonctionnement	0 à +40 °C, humidité 10-90%
Conditions de stockage	-10 à +70 °C, humidité 10-90%
Entretien	Nettoyer avec un chiffon sec non pelucheux, débrancher avant nettoyage
Sécurité	Usage intérieur uniquement, éviter humidité, ne pas ouvrir
Contenu de l'emballage	Hub USB, mode d'emploi, bloc d'alimentation
Réparabilité	Réparation par un spécialiste uniquement

FOIRE AUX QUESTIONS - RF3374946 Renkforce

Comment brancher le hub USB Renkforce RF3374946 ?

Connectez le câble USB-C du hub à un port USB-C de votre ordinateur. Branchez ensuite vos périphériques sur les ports USB-A ou USB-C du hub.

Puis-je charger une tablette avec ce hub ?

Les tablettes nécessitant un courant de charge élevé peuvent ne pas se charger. Le hub fournit un maximum de 1500 mA sur le port USB-C et 900 mA sur les ports USB 3.1.

Quel est le courant maximal supporté par chaque port ?

Le port USB Type-C supporte jusqu'à 1500 mA. Les ports USB 3.1 (Gen 1) Type A supportent jusqu'à 900 mA chacun.

Le hub fonctionne-t-il sans adaptateur secteur ?

Oui, le hub peut être alimenté par bus via le port USB-C, mais le courant sera divisé entre les ports utilisés. Pour des performances optimales, utilisez l'adaptateur secteur fourni.

Quels systèmes d'exploitation sont compatibles ?

Le hub est compatible avec Windows, Mac et Linux.

Comment nettoyer le hub USB ?

Avant le nettoyage, débranchez le hub de l'ordinateur et de l'alimentation. Utilisez un chiffon sec non pelucheux. N'utilisez pas de produits agressifs ou de solvants.

Que faire si le hub n'est pas reconnu par l'ordinateur ?

Vérifiez que le câble est correctement connecté. Essayez un autre port USB de l'ordinateur. Assurez-vous que les pilotes sont à jour. Sous Windows, le hub devrait être reconnu automatiquement.

Que signifie le témoin LED ?

Le témoin LED s'allume lorsque le hub est connecté et sous tension. Il indique que le hub est opérationnel.

Puis-je connecter des périphériques USB 2.0 ou USB 1.1 ?

Oui, le hub est rétrocompatible avec USB 2.0 et USB 1.1. Les périphériques fonctionneront à leur vitesse maximale.

Comment recycler ce produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques conformément aux réglementations locales.

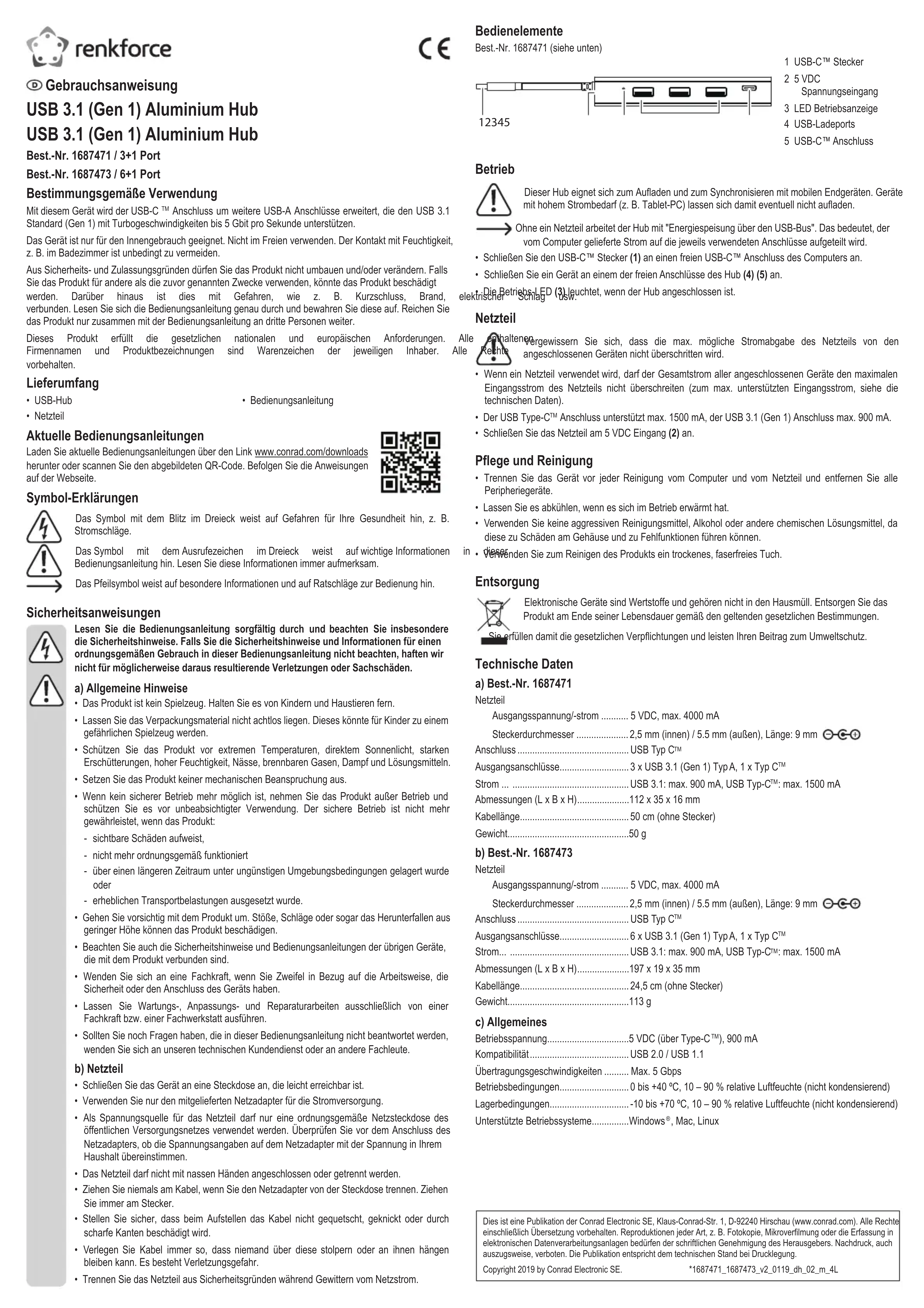

MODE D'EMPLOI RF3374946 Renkforce

Cet apparéel permet d'étendre votre port USB-CTM pour désposer de multiples ports USB-A supportant les vitesses de transfert élevées USB3.1 Gen1 jusqu'à 5 Gbps.

Ce produit est prévu pour un usage à l'intérieur exclusivement. Ne l'utilise pas à l'extérieur! Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modifi. interdite. Le produit pourrait être endommage en cas d'utilisation autre que cette décrite ci-dessus. De plus, une mauvaise utilisation pourrait entrainer des risques tels que courts-circuits, incendes, chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conserveze-le dans un endroit sur! Si vous donne l'appareil à une autre personne, donne-lui également le mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés

Contenu d'emballage

Hub USB

Mode d'emploi

• Bloc d'alimentation

Mode d'emploi actualisé

Téléchargez la première version du mode d'emploi sur www.conrad.com/downloads ou scanneze le code QR. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour vous santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle est utilisé pour indiquer les informations importantes prsentes dans ce mode d'emploi. Veuillez tire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spécials pour le fonctionnement.

Consignes de sécurité

Lisez attentivement les instructions d'utilisation et respectez particulièrement les informations de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matérielis resultant du non respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas de figure entraineront la perte de la garantie.

a) Informations generales

• Cet apparéil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laïsez pas trainer le matériel d'emballage. Celui-ci peut se révêler dangereux si des enfants le prennet pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si vous n'étés plus en mesure d'utiliser le produit en toute sécurité, arrêtez de l'utiliser et protégéze-le contre toute utilisation accidentelle. Le produit ne peut plus être utilisé en toute sécurité lorsqu'il:

• presente des traces de dommages visibles,

• ne fonctionne plus normalement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou

• a été transporte dans des conditions très rudes.

• Manipulaire le produit avec précaution. Les chocs, les impacts ou même une chute d'une hauteur moderation peuvent endommager le produit.

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres apparèels connectés à ce produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

b) Bloc d'alimentation

• Branchez l'appareil sur une prise murale dont l'accès est facile.
• Comme alimentation en énergie, veuillez utiliser seulement l'adaptateur électrique fourni.
• Branchez seulement l'adaptateur secteur sur une prise électrique normale reliée au réseau public. Avant de brancher l'adaptateur secteur, contrôle si la tension indiquée sur l'adaptateur secteur est conforme à la tension de chaque fournisseur d'électricité.
• Ne branchez ou débranchez jamais des adaptateurs secteurs si vos mains sont humides!
• Ne débranchez jamais l'adaptateur secteur de la prise électrique en tirant sur le cable; utilisez toujours les surfaces de préhension sur la fiche.
• En installant le produit, assurez-vous que le cable ne soit ni pince, ni noué et qu'il ne puisse pas être endommagé en passant sur des bords tranchants.
• Placez toujours les câbles de sorte que personne ne puisse trébucher par dessus ou s'emméler dedans. Ceci présente un risque de blessures.
• Pour des raisons de sécurité, débranchez l'adaptateur secteur de la prise électrique durant un orage.

Fonctionnement

Ce hub convient pour charger et synchroniser des appareils portables. Les appareils nécessitant des courants de charge importants (par ex. les tablettes) peuvent ne pas se charger.

Sans adaptateur secteur (vendu séparation), le hub est « alimenté par bus ». Cela signifie que le courant fourni par l'ordinaire sera divisé par le nombre de ports utilisés.

Branching the USB-C™ (1) sur un port USB-C™ de votre ordinateur.

Raccordez un appareil à l'un des portes du hub (4) (5).
- Un témoin de fonctionnement LED (3) indique lorsque le hub est connecté.

Adaptatateur secteur

Veillez à ce que tous les périhériques connectés ne dépassent pas le courant max. pouvant être fourni par la source d'alimentation.

• En cas d'utilisation d'un adaptateur secteur, le courant combiné de tous les péripériques connectés ne doit pas dépasser le courant d'entrée maximal de l'adaptateur secteur (voir les données techniques pour les courants d'entrée max. supportés).
  Le port USB Type-CTM prend en charge max. 1500 mA, le port USB 3.1 (Gen 1) max. 900 mA.
• Branchez l'adaptateur à l'entrée d'alimentation 5 V/CC (2).

Entretien et nettoyage

• Avant le nettoyage, débranchez le produit de votre ordinateur et de l'alimentation et retirez-en tous les périhériques.
  S'il est chaud, attendez qu'il refroidisse.
• N'utilise chaque produit de nettoyage agressif, d'alcool dénaturé ou toute autre solution chimique car ils peuvent endommager le boîtier et engender des dysfonctionnements.
• Nettoyez le produit avec un tissu sec, non pelucheux.

Recyclage

Les apparèts électroniques sont des matériaux recyclables et ne doivent pas été éliminés avec les ordures menagères. En fin de vie, éliminez l' apparériel conformément aux dispositions légales en vigueur.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Données techniques

a) N^ de commande 1687471

Adaptatateur secteur :

Tension/courant de sortie .5 V/CC, 4000 mA max

Diametre de fiche 2,5 mm (interieur) / 5.5 mm (extérieur), longueur : 9 mm

Connexions.. USB Type-C TM

Ports descendants. 3 x USB 3.1 (Gen 1) Type A, 1 x Type-C

Courant.. USB 3.1: max. 900 mA, USB Type-CTM: max. 1500 mA

Dimensions (L x l x h) 112 x 35 x 16 mm

Longueur du cable. 50 cm (sans la fiche)

Poids. 50g

b) N^ de commande 1687473

Adaptatseur secteur :

Tension/courant de sortie 5 V/CC, 4000 mA max

Diametre de fiche 2,5 mm (interieur) / 5.5 mm (extérieur), longueur : 9 mm

Connexions.. USB Type-CTM

Ports descendants. 6 x USB 3.1 (Gen 1) Type A, 1 x Type-C

Courant USB 3.1 : max. 900 mA, USB Type-C™: max. 1500 mA

Dimensions (L× I× h) 197 x 19 x 35 mm

Longueur du cable. 24,5 cm (sans la fiche)

Poids. 113g

c) Généralités

Tension de fonctionnement. 5 V/CC (via Type-CTM), 900 mA

Compatible.. USB 2.0/USB 1.1

Débits de transfert Max 5 Gbps

Conditions de fonctionnement. 0 à +40 °C, humidité relative 10 - 90 % (sans condensation)

Conditions de rangement -10 à +70 °C, humidité relative 10 - 90 % (sans condensation)

Systèmes d'exploitation compatibles....Windows, Mac, Linux

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau - Allemagne (www. conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe que moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représentée l'état technique au moment de l'impression.
