WOS97ES0ES - INSTALLATION GUIDE - Four encastrable WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Four encastrable électrique
Caractéristiques techniques principales	Four à convection avec plusieurs modes de cuisson
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 60 cm, Hauteur : 60 cm, Profondeur : 55 cm
Poids	Environ 30 kg
Compatibilités	Compatible avec les cuisines encastrées standard de 60 cm
Puissance	Environ 3000 W
Fonctions principales	Cuisson par convection, grill, cuisson traditionnelle
Entretien et nettoyage	Nettoyage facile avec un revêtement intérieur antiadhésif
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Système de verrouillage de la porte, protection contre la surchauffe
Informations générales utiles	Garantie de 2 ans, mode d'emploi inclus

FOIRE AUX QUESTIONS - WOS97ES0ES - INSTALLATION GUIDE WHIRLPOOL

Comment installer le four WHIRLPOOL WOS97ES0ES ?

Pour installer le four, commencez par lire le manuel d'installation fourni. Assurez-vous que l'emplacement est approprié avec une prise électrique à proximité. Fixez le four au mur ou au meuble selon les instructions.

Quelles sont les dimensions requises pour l'installation ?

Les dimensions recommandées pour l'installation sont de 60 cm de large, 60 cm de haut et 55 cm de profondeur. Vérifiez également les espaces nécessaires pour la ventilation.

Est-il nécessaire de faire appel à un professionnel pour l'installation ?

Il est recommandé de faire appel à un professionnel si vous n'avez pas d'expérience en installation d'appareils électroménagers, surtout pour les connexions électriques.

Comment connecter le four à l'alimentation électrique ?

Le four doit être connecté à une prise électrique de 230V. Utilisez un câble adapté et suivez les instructions de câblage dans le manuel d'installation.

Comment vérifier si le four est correctement installé ?

Pour vérifier l'installation, assurez-vous que le four est de niveau, qu'il est bien fixé et que toutes les connexions électriques sont sécurisées. Allumez le four pour tester son fonctionnement.

Que faire si le four ne s'allume pas après l'installation ?

Si le four ne s'allume pas, vérifiez que l'alimentation électrique est fonctionnelle. Assurez-vous également que le câblage est correctement réalisé. Si le problème persiste, contactez le service client.

Comment ajuster les pieds du four pour un niveau correct ?

Les pieds du four peuvent être ajustés en tournant dans le sens des aiguilles d'une montre pour abaisser ou dans le sens inverse pour élever le four. Utilisez un niveau à bulle pour vous assurer qu'il est bien de niveau.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une clé à molette, d'un niveau à bulle et éventuellement d'un perceuse si des trous supplémentaires sont nécessaires.

Y a-t-il des exigences spécifiques concernant la ventilation ?

Oui, le four doit être installé dans un espace bien ventilé. Suivez les recommandations de distance fournies dans le manuel pour assurer un bon flux d'air.

MODE D'EMPLOI WOS97ES0ES - INSTALLATION GUIDE WHIRLPOOL

Outilage et pièces 17

Exigences d'emplacement 18

Spécifications électriques 21

Instructions d'installation. 22

Préparation du four conventionnel encastré 22

Dépose de la/les portes du four 22

Réinstallation de la/des portes du four 23

Positionnement des pieds du four pour des ouvertures

d'encastrement de hauteur différente 24

Raccordement électrique 28

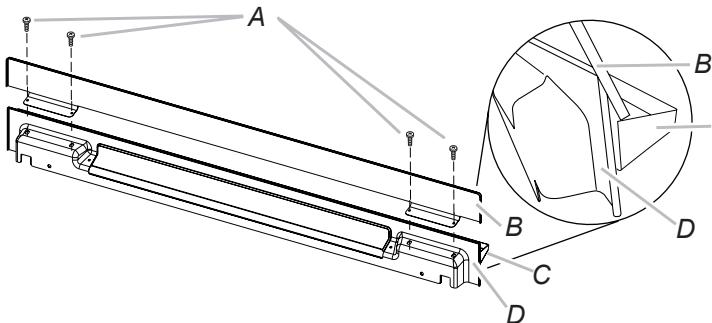

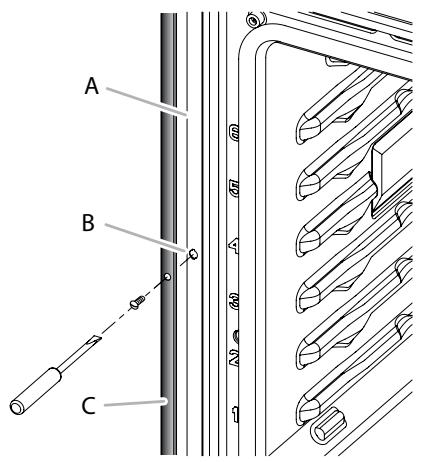

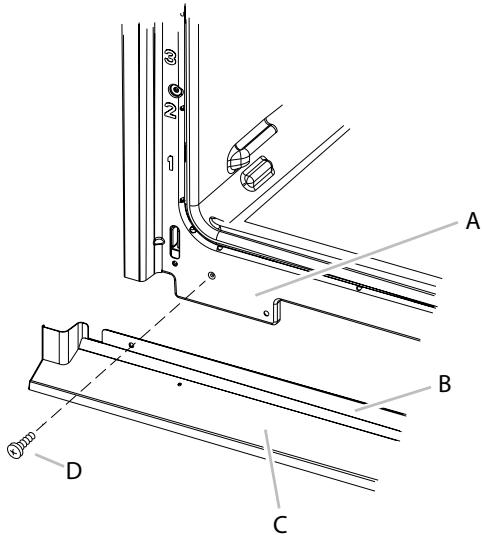

Installation du four 29

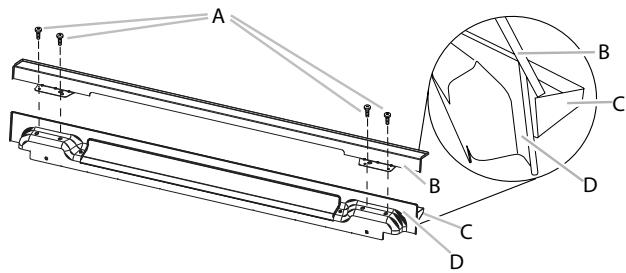

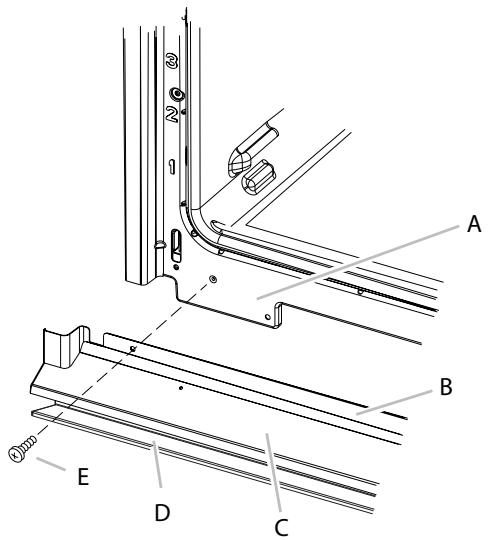

Installation de l'ensemble du déflecteur du

tiroir-rechaud (uniquement pour les fours installés)

au-dessus d'un tiroir-rechaud) 31

Achever l'installation 32

IMPORTANT:

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire plusieurs fois tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Tournevis Phillips Mètre ruban Crible Perceuse manuelle ou électrique (pour installation dans un placard mural) Foret de 1" (2,5 cm) (pour installation dans un placard mural) Niveau Tournevis à lame plate

Pièces nécessaires

Connecteur de conduit (homologation UL ou CSA) Connecteurs de fils (homologation UL) ■ Ensemble de déflecteur pour tiroir-rechaud (pour les fours installés par-dessus un tiroir-rechaud)

Commander la pièce W10536339 pour l'ensemble en acier inoxydable de 30" (76,2 cm)

Pour commander, voir la section "Assistance ou service" du Guide d'utilisation et d'entretien.

Ensemble d'installation en affleurement (pour four simple et double installé en affleurement)

Commander la pièce W10752683A pour l'ensemble en acier inoxydable de 30" (76,2 cm)

Pour commander, voir la section "Assistance ou service" du Guide d'utilisation et d'entretien.

Pièces fournies

Vis n°8 - 14×1" - Four simple (2), four double (4) Vis n°8 - 18×3% - Évent inférieur (2) Vis n°8 - 18×1/4 - Garniture de l'évent inférieur (4) Vis n°8 - 18×3% - Pieds du four double (4) Évent inférieur Garniture de l'évent Pieds arrière - four double (2) Pieds avant - four double (2) Bande de mousse - four simple*

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir "Spécifications électriques".

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

*La bande de mousse n'est pas comprise avec les fours doubles.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions prennent en compte les dégagements de séparation nécessaires. L'espace d'installation doit permettre la formation d'une enceinte complète autour de la partie encastrée du four. Une source d'électricité avec liaison à la terre est nécessaire. Voir la section "Spécifications électriques". Le boîtier de raccordement doit être situé à moins de 3" (7,6 cm) au-dessous de la surface de support lorsque le four est installé dans un placard mural. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans l'angle arrière gauche ou droit de la surface de support pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion.

REMARQUE: Pour l'installation sous un plan de travail, on recommande que le boîtier de connexion soit situé dans le placard adjacent, à droite ou à gauche. Dans le cas de l'installation du boîtier de connexion sur le mur adjacent, derrière le four, le boîtier de connexion doit être encastré et placé au centre de la partie supérieure du placard.

La surface de support du four doit être robuste, horizontalement et en affleurement avec le bas de l'ouverture découverte dans le placard. Le plancher doit pouvoir supporter le poids d'un four simple de 154 lb (70 kg). Le plancher doit pouvoir supporter le poids d'un four double de 288 lb (131 kg).

IMPORTANT : Afin d'éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90^) pour les placards en bois.

Installation sous un plan de travail (avec table de cuisson installée au-dessus):

Les modèles homologués pour ce type d'installation comportent une étiquette d'homologation placée sur le dessus. Consulter "Four installé sous la table de cuisson - Dimensions pour l'ouverture à découvert" (document distinct).

Dimensions du produit - Fours simples

A. Hauteur hors-tout 28 34 (72,8 cm) max. B. Largeur d'encastrement 28 116 (72,2 cm) max. C. Hauteur d'encastrement 26 34 (67,9 cm) D. Profondeur d'encastrement 23 14 (59,1 cm) max. E. Largeur hors-tout 30'' (76,2 cm) F. 12" (30,5 cm) de l'arrière du tableau de commande jusqu'à l'extrémité avant du serrecâble G. 48'' (121,9 cm) de longueur du conduit flexible

Dimensions du placard - fours simples

Four simple sous le plan de travail (sans table de cuisson au-dessus)

A. Largeur du placard 30^ (76,2 cm) min. B. 112 (3,8 cm) min. entre le sommet de l'ouverture découpée et la face inférieure du plan de travail C. 514 (13,3 cm) entre le bas de l'ouverture découpée et le sol D. Largeur de l'ouverture découpée 2812 (72,4 cm) E. Hauteur de l'ouverture découpée 28" (71,2 cm) min.

Fours simples installés dans un placard

A. Largeur du placard 30^ (76,2 cm) min. B. 1" (2,5 cm) entre le sommet de l'ouverture découpée et le bas de la porte du placard supérieur C. 32'' (81,3 cm) entre le bas de l'ouverture découpée et le sol D. Largeur de l'ouverture découpée 2812 (72,4 cm) E. 1 12 (3,8 cm) min. entre le bas de l'ouverture découpée et le sommet de la porte du placard F. Hauteur de l'ouverture découpée recommandée 28" (71,2 cm) G. Profondeur de l'ouverture 24" (60,7 cm)

*REMARQUE : Pour les jours simples, la hauteur de l'ouverture découverte peut être comprise entre 261516" et 29716" (68,4 cm et 74,8 cm).

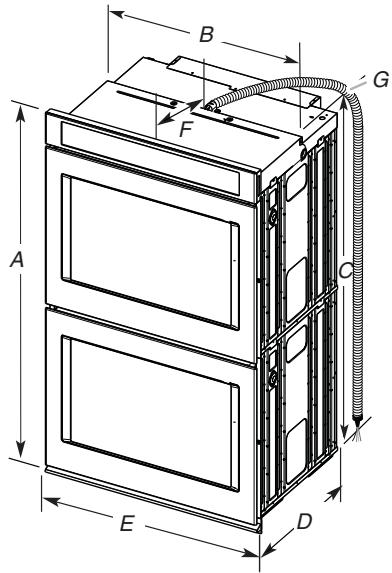

A. Hauteur hors-tout 51316 (130,0 cm) max. B. Largeur d'encastrement 28^7 / 16 (72,2 cm) max. C. Hauteur d'encastrement 48^13 / 16 (124,0 cm) D. Profondeur d'encastrement 23 14 (59, 1 cm) max. E. Largeur hors-tout 30'' (76,2 cm) F. 12" (30,5 cm) de l'arrière du tableau de commande jusqu'à l'extrémité avant du serre-câble G. 66" (167,6 cm) de longueur du conduit flexible

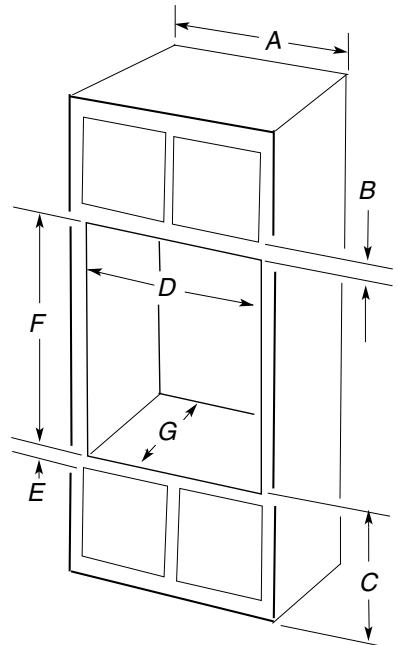

Fours doubles installés dans un placard

A. Largeur du placard 30^ (76,2 cm) min. B. 1" (2,5 cm) entre le sommet de l'ouverture découverte et la porte du placard supérieur C. 14 34'' (37,5 cm) entre le bas de l'ouverture découpée et le sol est la distance recommended. 4'' - 14% (10,2-37,5 cm) entre le bas de l'ouverture découpé et le sol est une distance acceptable. D. Largeur de l'ouverture découpée 28 12 (72,4 cm) E. 1 12 (3,8 cm) min. entre le bas de l'ouverture découpée et le sommet de la porte du placard F. Hauteur de l'ouverture découpée recommandée 50% (127,6 cm) min. G. Profondeur de l'ouverture 24^ (60,7 cm)

*REMARQUE : Pour les jours doubles, la hauteur de l'ouverture découpée peut être comprise entre 48 18 et 52 316 (124,1 cm et 132,6 cm).

Spécifications électriques

Si on utilise un conducteur distinct de liaison à la terre lorsque les codes le permettent, il est recommandé qu'un électricien qualifié vérifie que la liaison à la terre et le calibre pour fils sont conformes aux codes locaux.

En cas de doute quant à la qualité de la liaison à la terre du four, consulter un électricien qualifié.

Ce four doit être raccordé à un système permanent, métallique de câblage relié à la terre.

S'assurer que la connexion électrique et le calibre des fils sont appropriés et conformes au National Electrical Code, aux normes ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94, au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 - dernière édition, et à tous les codes et règlements locaux.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

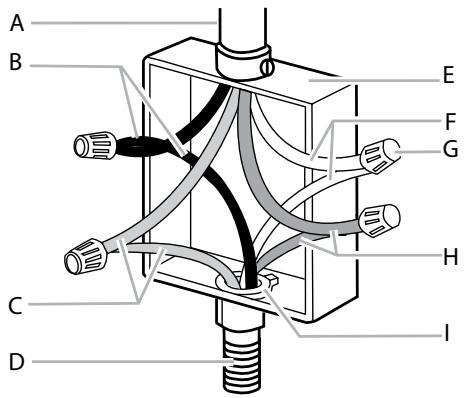

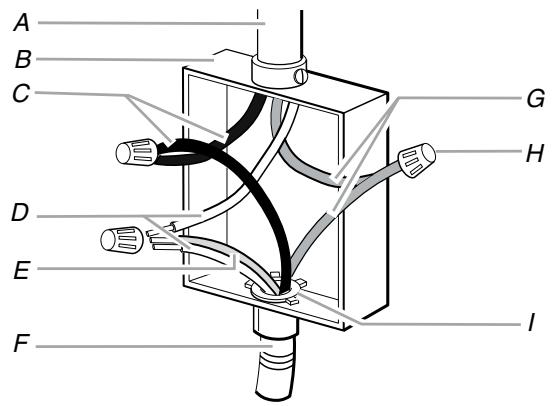

Raccordement électrique

Pour installer le four correctement, il faut établir le type de raccords électriques que l'on utilisera et suivre les instructions indiquées ici.

Le four doit être alimenté par une source d'électricité appropriée (caractéristiques de tension et fréquence spécifiées sur la plaque signalétique). La plaque signalétique est située sous le tableau de commande pour les fours simples et sous le tableau de commande de la cavité supérieure du four pour les fours doubles. Voir l'illustration ci-dessous.

A. Plaque signalétique

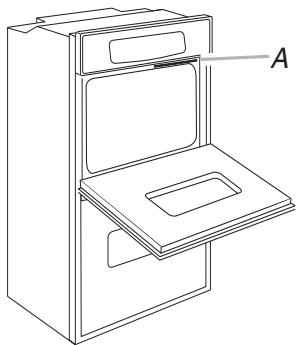

Four double

A. Plaque signalétique

Un modèle de 7,3 à 9,6 kW/240 volts (5,4 à 7,4 kW/208 volts) doit être alimenté par un circuit indépendant de 40 A. Un modèle de 4,8 kW ou moins à 240 volts (3,6 kW ou moins à 208 volts) doit être alimenté par un circuit indépendant de 20 A. On recommande d'utiliser un disjoncteur. Raccorder l'appareil directement au coupe-circuit avec fusible ou au disjoncteur par un câble à conducteur de cuivre et gaine métallique flexible ou gaine non métallique (avec conducteur de liaison à la terre). Voir la section "Raccordement électrique". Le câble blindé flexible du four doit être connecté directement dans le boîtier de connexion. Protéger par fusible les deux extrémités de la ligne. Ne pas couper le conduit. La longueur du conduit fournie est destinée à faciliter l'entretien du four. L'installateur doit fournir un connecteur de conduit (homologation UL ou CSA). Si le domicile est équipé d'un câblage en aluminium, suivre les instructions suivantes :

1. Connecter une section de câble en cuivre massif aux extrémités des conducteurs couples.
2. Connector le câblage en aluminium à la section ajoutée de câblage en cuivre en utilisant des connecteurs et/ou des outils spécifiques conçus et homologués UL pour fixer le cuivre à l'aluminium.

Applique la procédure recommandée par le fabricant des connecteurs. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

Pour connaître les specifications de puissance pour les modèles, se référer au tableau suivant.

Tension	Simple convection	Double convection
240 VCA	4.1 kW	8.3 kW
208 VCA	3.1 kW	6.3 kW
240 VCA	17,2 A	34,2 A
208 VCA	15,0 A	29,9 A

Préparation du four encastré

1. Choisir l'emplacement final pour l'installation du four. Éviter de percer ou d'endommager le câblage lors de l'installation.

Averagement

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le four.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Pour éviter d'endommager le plancher, placer le four sur une feuille de carton avant l'installation. Lors des opérations de levage, ne pas prendre prise sur la poignée ou sur une autre partie du chassis avant.
2. Enlever les matériaux d'emballage et les rubans adhésifs du four. S'assurer de bien conserver les cornières de protection et autres matériaux pouvant être requis pour l'installation.
3. Enlever le sachet de matériel à l'intérieur du sachet de documentation.
4. Enlever et conserver à part les grilles et autres composants qu'on trouve à l'intérieur du four.
5. Approcher le four et la feuille de carton de l'emplacement final du four.

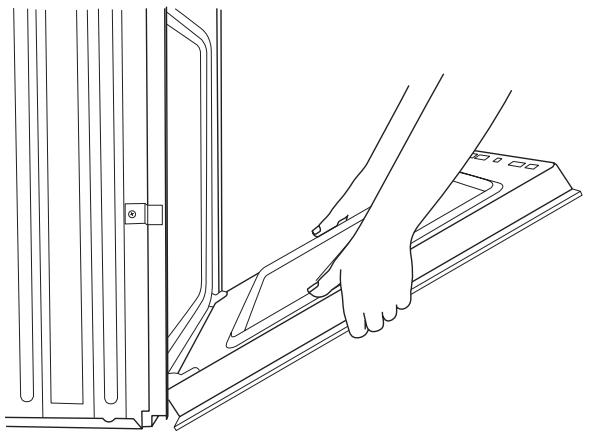

Dépose de la/les porte(s) du four

IMPORTANT : Retirer la porte du four avec les deux mains. Pour les fours doubles, répéter le procédé pour chaque porte.

1. Avant de retirer la porte du four, préparer une surface sur laquelle on pourrait la poser. Cette surface doit être plate et recouverte d'une couverture douce. On peut aussi utiliser les cornières de l'emballage.
2. Ouvrir la porte du four.
3. Identifier les loquets de charnière de la porte du four dans les deux angles de la porte ; faire pivoter les loquets de charnière vers la porte du four jusqu'à la position de déverrouillage. Si le loquet de charnière de porte n'est pas complètement tourné (voir illustration B), la porte ne se retirera pas correctement.

A. Loquet de charnière de la porte du four en position de verrouillage

B. Loquet de charnière de la porte du four en position de déverrouillage

1. Fermer partiellement la porte pour engager les loquets de la gâche de porte. La porte restera bloquée à cette position.

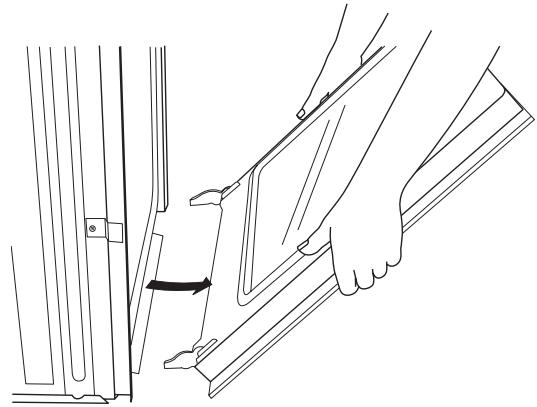

1. Saisir les bords de la porte du four avec les deux mains. Soulever et tirer la porte du four vers soi et enlever la porte. Vous devrez peut-être basculer doucement la porte d'un côté et de l'autre en la tirant.

1. Conserver la/les portes du four à part sur la surface de travail couverte en faisant reposer la porte sur sa poignée.
2. Pour continuer l'installation du four, aller à la section "Positionnement des pieds du four pour des ouvertures d'encastrement dans le placard".

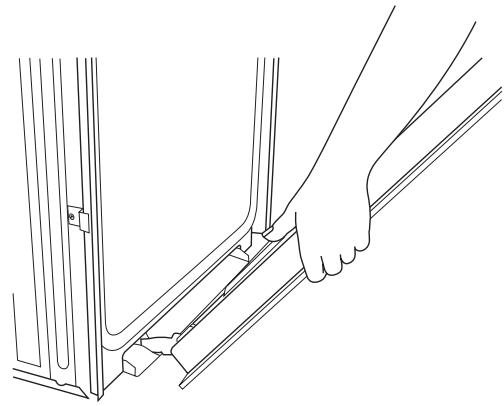

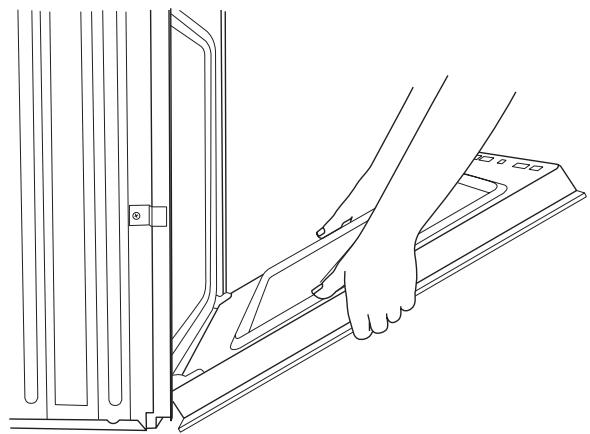

Réinstallation de la/des porte(s) du four

1. Saisir les bords latéraux de la porte par le milieu avec les deux mains. Se placer face à la cavité du four.
2. Repérer les encoches situées de chaque côté de la cavité du four pour les loquets de charnière de la porte.

A. Encoche située dans la cavité du four pour le loquet de charnière de la porte

1. Aligner les charnières de porte dans les encoches situées en bas/à l'avant de la cavité du four à un angle de. Insérer doucement la porte tout en veillant à garder un angle de. Lorsque l'on sent un léger abaissement de la porte, cela signifie qu'elle est bien positionnée dans l'encoche.

1. Abaisser la porte du four jusqu'à ce qu'elle soit complètement ouverte. Si la porte du four ne s'ouvre pas complètement à un angle de, répéter les étapes 1 à 3.
2. Identifier les loquets de charnière de la porte du four dans les angles de la porte ; faire pivoter les loquets de charnière vers la cavité du four jusqu'à la position de verrouillage.

Voir l'étape 3 (illustration A) dans la section "Dépose de la/ des portes" du four pour une position de verrouillage correcte.

1. Fermer la porte du four.
2. Une fois les charnières correctement installées et la porte fermée, il doit y avoir un espace égal entre la porte et le tableau de commande. Si l'un des côtés de la porte du four est plus bas que l'autre, la charnière de ce côté-ci n'est pas correctement installée.

Positionnement des pieds du four pour des ouvertures d'encastrement de hauteur différente

En modifiant le positionnement des pieds du four, on peut installer un four simple dans une cavité d'encastrement d'une hauteur comprise entre 261516 et 29716 (68,4 cm et 74,8 cm). Consulter les instructions suivantes pour adapter la position des pieds à la taille de la cavité d'encastrement.

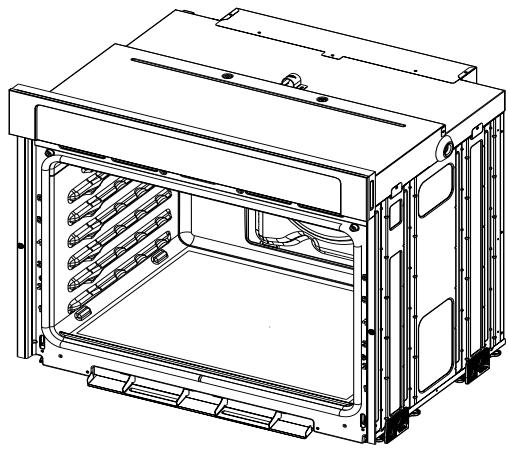

La hauteur d'encastrement est comprise entre 27 ‰ et 28 ‰ (70,2 cm et 72,7 cm)

Les pieds du four n'ont pas besoin d'être replacés. Ils sont correctement positionnés à leur sortie d'usine.

Passer à la section "Raccordement électrique".

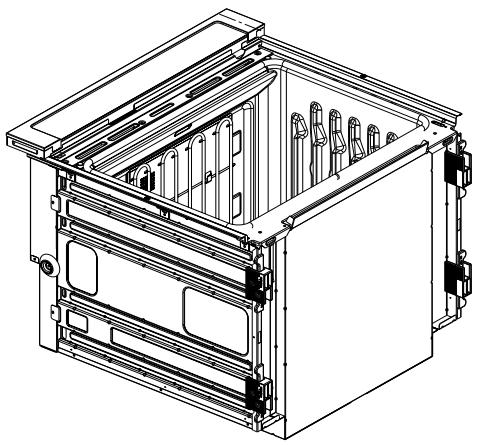

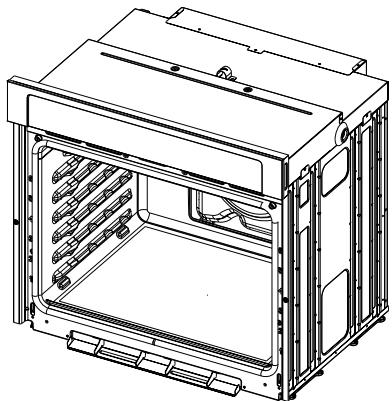

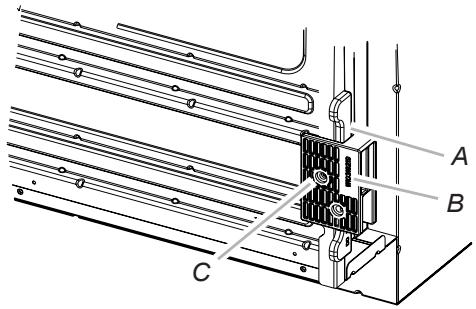

La hauteur de la cavité d'encastrement est comprise entre 26^15/16 et 27^11/16 (68,4 cm et 70,3 cm)

1. À l'aide d'au moins 2 personnes, placer le four sur sa partie arrière, sur une surface couverte.

1. Retirer le pied de la cale d'espacement avant droite enlevant la vis n^8 - 18 × 3%

REMARQUE : Ne pas retirer la cale d'espacement.

A. Cale d'espacement B. Pied C. Vis n° 8 - 18 × 3 / 8

1. Enlever les pieds installés au niveau avant gauche, arrière droit et arrière gauche du four en suivant la même méthode.
2. À l'aide d'au moins deux personnes, placer le four en position verticale.

1. Passer à la section "Raccordement électrique".

La hauteur de la cavité d'encastrement est comprise entre 28^11/16 and 29^7/16 (72,8 cm et 74,8 cm)

1. À l'aide d'au moins 2 personnes, placer le four sur sa partie arrière, sur une surface couverte.

1. Retirer le pied de la cale d'espacement avant droite en ôtant la vis n° 8-18 x 3/8".

REMARQUE : Ne pas retirer la cale d'espacement.

A. Cale d'espacement B. Pied C. Vis n° 8 - 18 × 3 / 8

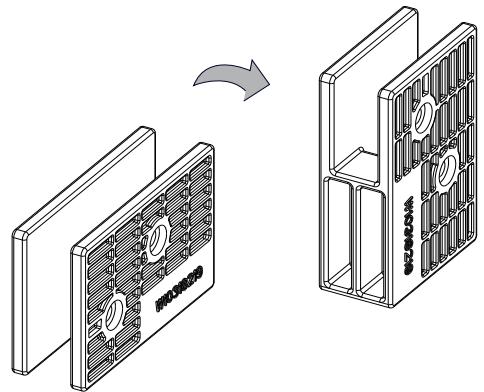

1. Faire pivoter le pied de façon à ce que le côté court du pied soit orienté vers le sommet du four.

1. Réinstaller le pied de la cale d'espacement à l'aide de la vis n° 8-18 x 3/8" précédemment retirée.
2. Enlever, faire pivoter et réinstaller les pieds installés au niveau avant gauche, arrière droit et arrière gauche du four en suivant la même méthode.
3. À l'aide d'au moins deux personnes, placer le four en position verticale.

1. Passer à la section "Raccordement électrique".

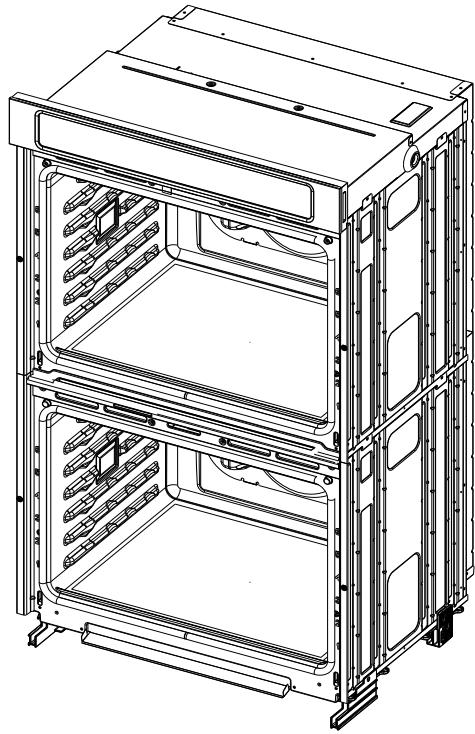

Fours doubles

En modifiant le positionnement des pieds du four, on peut installer un four double dans une cavité d'encastrement d'une hauteur comprise entre 48 78 " et 50 716 " (124,1 cm et 132,6 cm). Consulter les instructions suivantes pour adapter la position des pieds à la taille de la cavité d'encastrement.

La hauteur de la cavité d'encastrement est comprise entre 48% et 50%. (124,1 cm et 128,1 cm)

Il n'est pas nécessaire d'inverser les pieds du four. Le four a été correctement configuré à sa sortie d'usine.

REMARQUE: Ne pas retirer les cales d'espacement.

Passer à la section "Raccordement électrique".

A. Cale d'espacement

La hauteur de la cavité d'encastrement est comprise entre 50 12 et 51 18 (128,2 cm et 129,9 cm)

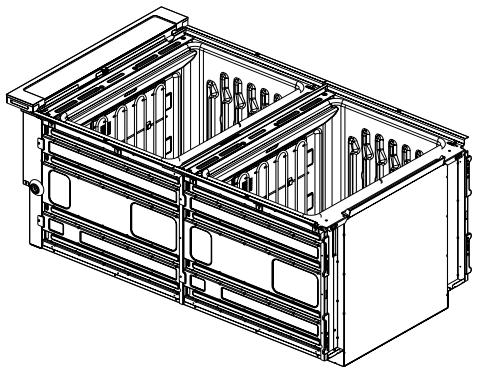

1. À l'aide d'au moins 2 personnes, placer le four sur sa partie arrière, sur une surface couverte.

1. Installer un pied sur la cale d'espacement arrière gauche avec une vis n^ 8 - 18 × 3%.

REMARQUE: Positionner le pied de façon à ce que le côté long du pied soit orienté vers le sommet du four.

A. Cale d'espacement B. Pied C. V_i s n^ 8 - 18 × 38

1. De la même manière, installer un pied sur la partie arrêtée droite du four.
2. Installer un pied avant sur la cale d'espacement avant gauche avec une vis n^ 8 - 18 × 3%.

REMARQUE : Positionner le pied de façon à ce que le côté long du pied soit orienté vers le four.

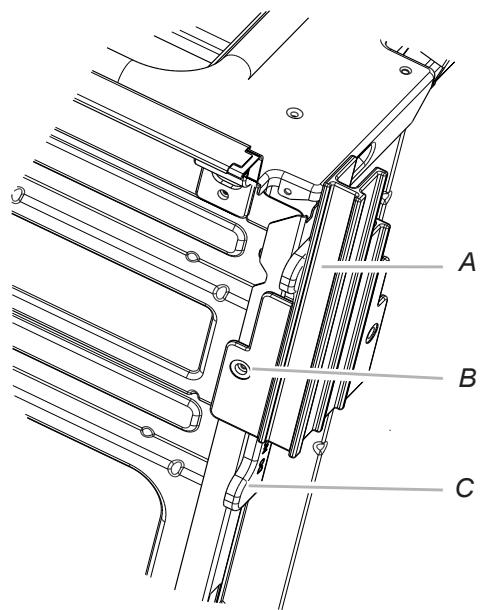

A. Pied avant B. Vis n° 8 - 18 × 3 % C. Cale d'espacement

1. De la même manière, installer un pied avant sur la partie avant droite du four.

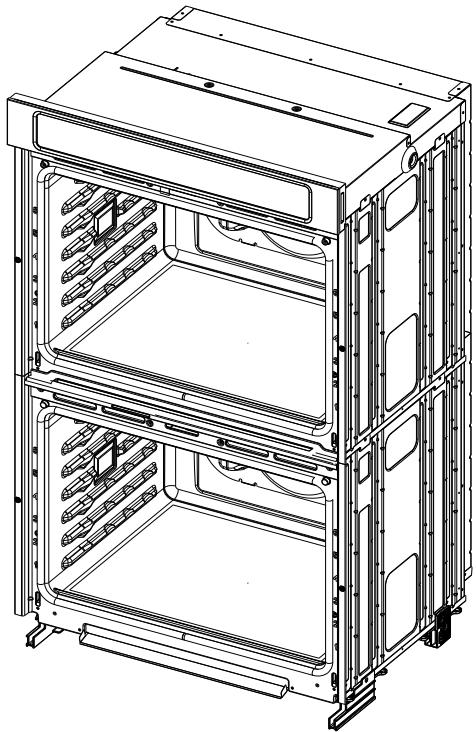

2. À l'aide d'au moins 2 personnes, placer le four en position verticale.

1. Passer à la section "Raccordement électrique".

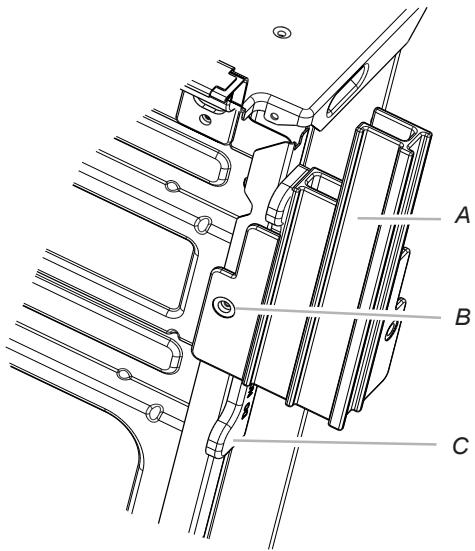

La hauteur de la cavité d'encastrement est comprise entre 51^3/16 et 52^3/16 (130,0 cm et 132,6 cm)

1. À l'aide d'au moins 2 personnes, placer le four sur sa partie arrière, sur une surface couverte.

1. Installer un pied sur la cale d'espacement arrière gauche avec une vis n^ 8 - 18 × 3%

REMARQUE: Positionner le pied de façon à ce que le côté court du pied soit orienté vers le sommet du four.

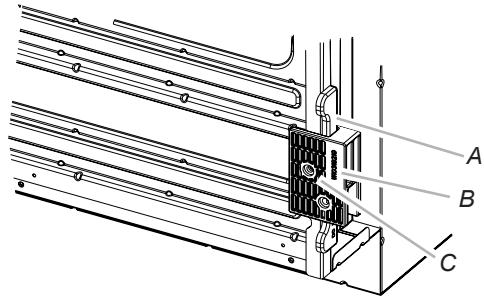

A. Cale d'espacement B. Pied C. Vis n° 8 - 18 × 3 ⅛

1. De la même manière, installer un pied sur la partie arrière droite du four.
2. Installer un pied avant sur la partie avant gauche avec une vis n^ 8 - 18 × 3%.

REMARQUE: Positionner le pied de façon à ce que le côté long du pied soit orienté vers le sommet du four, tel qu'illustré.

A. Pied avant B. Vis n° 8 - 18 × 3 / 8 C. Cale d'espacement

1. De la même manière, installer un pied avant sur l'avant droit du four.
2. À l'aide d'au moins 2 personnes, placer le four en position verticale.

1. Passer à la section "Raccordement électrique".

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Utiliser du fil en cuivre rigide de calibre 8.

Relier le four à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Risque de choc électrique

Déconnecter la source de courant électrique avant d'entreprendre le travail.

Utiliser du fil en cuivre rigide de calibre 12.

Relier le four à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Le câblage d'alimentation de ce four compte un conducteur neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre connecté à la caisse ; ces deux conducteurs sont torsadés.

1. Déconnecter la source de courant électrique.
2. Faire passer le conduit de câble flexible depuis le four à travers l'ouverture dans le placard.
3. Le cas échéant, enlever le couvercle du boitier de connexion.
4. Installer un connecteur de conduit (homologation UL ou CSA) sur le boîtier de connexion.

A. Connecteur de conduit (homologation UL ou CSA)

Câblage de la maison :

4 conducteurs

Cable à 4 conducteurs depuis le point de distribution du domicile

3 conducteurs

Cable à 3 conducteurs depuis le point de distribution du domicile

1. Acheminer le conduit de câble flexible depuis le four jusqu'au boîtier de connexion - utiliser un connecteur de conduit (homologation UL ou CSA).
2. Serrer les vis sur le connecteur de conduit.
3. Voir "Tableau des options de raccordement électrique" pour terminer l'installation correspondant à votre type de raccordement électrique.

Câble à 4 conducteurs depuis le point de distribution du domicile

IMPORTANT : Utiliser le câble à 4 conducteurs provenant du point de distribution du domicile aux États-Unis lorsque les codes locaux ne permettent pas la mise à la terre par l'intermédiaire du conducteur neutre, en cas de nouvelle installation avec alimentation par un circuit secondaire (1996 NEC), dans les résidences mobiles et les véhicules récréatifs, dans les nouvelles constructions, et au Canada.

A. Câble depuis le point de distribution du domicile B. Conducteurs noirs C. Conducteurs rouges D. Câble flexible à 4 conducteurs depuis le four E. Boîtier de connexion

F. Conducteurs blancs G. Connecteurs de fils (homologation UL) H. Conducteurs verts (ou nus) de liaison à la terre I. Connecteur de conduit (homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (B) avec un connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un connecteur de fils (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert (ou nu) de liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison à la terre (H) du câble du four au conducteur vert (ou nu) de liaison à la terre dans le boîtier de connexion – utiliser un connecteur de fils (homologation UL).
6. Installer le couvercle du boîtier de connexion.

Câble à 3 conducteurs depuis le point de distribution du domicile - É.-U. seulement

IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point de distribution du domicile lorsque les codes locaux autorisent un tel raccordement.

A. Câble depuis le point de distribution du domicile B. Boîtier de connexion C. Conducteurs noirs D. Conducteurs blancs E. Conducteur vert (ou nu) de liaison à la terre (depuis le four)

F. Câble flexible à 4 conducteurs depuis le four G. Conducteurs rouges H. Connecteurs de fils (homologation UL) I. Connecteur de conduit (homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (C) avec un connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert (ou nu) de liaison à la terre (du câble du four) avec un connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un connecteur de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.

Installation du four

1. À l'aide d'au moins 2 personnes, soulever et introduire partiellement le four dans l'ouverture d'encastrement du placard. Utiliser l'ouverture du four comme zone de prise.

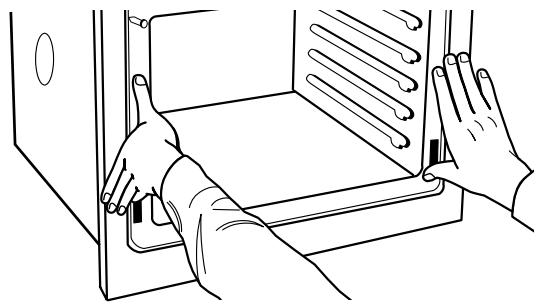

REMARQUE : Pour introduire le four dans le placard, pousser contre la zone du joint du four située sur le châssis avant. Ne pas pousser contre les bords externes.

1. Pousser contre la zone du joint du châssis avant pour introduire le four dans le placard, jusqu'à ce que la surface arrêtée du châssis avant soit au contact de la paroi avant du placard.

1. Pousser complètement le four dans le placard et le centrer dans la cavité d'encastrement du placard.
2. Retirer le ruban adhésif des garnitures avant noires.

Fixer solidement le four au placard à l'aide des vis n° 8-14 x 3 / 4 " fournies. ■ Insérer les vis dans les trous de la garniture noire en les alignant avec les trous du châssis du four. Ne pas serrer excessivement les vis.

A. Chassis du four

B. Trou du châssis du four C. Garniture noire

1. L'évent inférieur et la garniture de l'objet inférieur (nécessaires lorsque le four est installé avec les pieds en position haute) sont livrés dans l'emballage en mousse situé sur le dessus du four.

Pour installer l'objet inférieur uniquement, voir les instructions suivantes. Pour installer l'objet inférieur et la garniture de l'objet inférieur (pour les installations dont les pieds sont en position haute), voir les instructions de l'objet 6.

Aligner le support de l'événement (B) avec le châssis du four (A) comme illustré. Avec une vis n^8 - 18× 3% (D) pour chaque côté du support de l'événement (B), fixer solidement l'événement au four.

A. Chassis du four B. Support de l'entrée

C. Évent du four D. Vis n° 8 - 18 × 3 ⅛

1. Pour les modèles dont les pieds sont installés en position haute, la garniture de l’évent inférieur doit également être installée. Pour l’installation, procéder selon les instructions suivantes.

Faire fléchir la pièce d'évent supérieure (C) en l'éloignant de la pièce d'évent inférieure (D) pour faire glisser la garniture de l'évent inférieur (B) entre elles. Une certaine force sera peut-être nécessaire pour faire fléchir la garniture d'évent supérieure (C) en l'éloignant de la garniture d'évent inférieure (D). Une certaine force sera peut-être également nécessaire pour faire fléchir la garniture d'évent inférieur (B) et la glisser en place. S'assurer que les trous de vis sont correctement alignés entre les deux pièces. Voir l'illustration suivante. ■ Installer la garniture de l'évent inférieur (B) sur la pièce d'évent inférieure (D) à l'aide de deux vis n^8 - 18 × 1 / 4 " de chaque côté.

REMARQUE: Sur les modèles de 27" (68,6 cm), utiliser une seule vis n° 8-18 x ¼" de chaque côté.

A. Vis n° 8 - 18 × 1/4 C. Pièce d'évent supérieure B. Garniture de l'évent inférieur D. Pièce d'évent inférieure

Aligner la languette de conduit d'évacuation (B) avec le châssis du four (A) comme illustré. Avec une vis n^8 - 18× 3% (E) pour chaque côté du support de l'évent (B), fixer solidement l'évent au four.

A. Chassis du four B. Support de l'évent C. Évent du four

D. Garniture de

L'évent inférieur E. Vis n° 8 - 18 × 3%

1. Réinstaller les grilles du four.
2. Réinstaller la porte du four. Voir la section “Réinstallation de la/des porte(s) du four”.
3. Vérifier que la porte s'ouvre et se ferme facilement. Si tel n'est pas le cas, répéter le processus de dépose et d'installation de la porte. Voir la section "Préparation du four encastré".
4. Répéter cette procédure pour la porte du four inférieur.
5. Reconnecter la source de courant électrique.
6. Le tableau d'affichage s'allume brièvement et "PF" devrait apparaître sur l'affichage.
7. Si le tableau d'affichage ne s'allume pas, consulter la section "Garantie" du guide d'utilisation et d'entretien.

Installation de l'ensemble de déflecteur du tiroir-rechaud (uniquement pour les fours installés au-dessus d'un tiroir-rechaud)

Sur les fours simple ou double installés au-dessus d'un tiroir-rechaud, la pose d'un déflecteur de tiroir-rechaud est nécessaire. Voir la section "Outillage et pièces" pour des renseignements sur le processus de commande.

Pièces fournies dans l'ensemble de défécateur

A. Vis à tête Phillips (4) 2 vis seulement pour la taille 27'' (68,6 cm) B. Déflecteur du tiroir-rechaud (1)

Installation de l'ensemble de déflecteur

1. Faire fléchir la pièce d’évent supérieure (C) en l’éloignant de la pièce d’évent inférieure (D) pour faire glisser le déflecteur pour tiroir-rechaud (B) entre elles. Une certaine force sera peut-être nécessaire pour faire fléchir la pièce d’évent supérieure (C) en l’éloignant de la pièce d’évent inférieure (D). Une certaine force sera peut-être également nécessaire pour faire fléchir le déflecteur pour tiroir-rechaud (B) et le glisser en place. S’assurer que les trous de vis sont correctement alignés entre les deux pièces. Voir l’illustration suivante.
2. Installer le déflecteur pour tiroir-réchaud (B) sur la pièce d'évent inférieure (D) à l'aide de deux vis n° 8 - 18 × 1/4" de chaque côté.

REMARQUE: Sur les modèles de 27" (68,6 cm), utiliser une seule vis n° 8-18 x ¼" de chaque côté.

A. Vis n° 8-18 x 1/4" B. Déflecteur du tiroir-rechaud

C. Pièce d'événement supérieure D. Pièce d'événement inférieure

1. Aligner le support de l'objet (B) avec le châssis du four (A) comme illustré.
2. Avec une vis n^ 8 - 18 × 38 (E) pour chaque côté du support de l'évent (B), fixer solidement l'évent au four.

A. Chassis du four B. Support de l'entrée C. Évent du four

D. Déflecteur du tirroir-rechaud E. Vis n^ 8 - 18 × 3%

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour l'utilisation et le nettoyage du four, consulter le Guide d'utilisation et d'entretien.

Vérification du fonctionnement pour un four simple et un four double

1. Mettre l'appareil sous tension.
2. À la première utilisation, régler l'horloge et toute autre préférence réglable. Consulter le Guide d'utilisation et d'entretien pour plus de renseignements.
3. Pour les fours simples, appuyer sur BROIL (cuisson au grille). REMARQUE : Pour les fours doubles, appuyer sur UPPER BROIL (cuisson au grille - four supérieur) ou LOWER BROIL (cuisson au grille - four inférieur).
4. Régler la température.
5. Appuyer sur START (mise en marche).

Si le(s) four(s) ne fonctionne(nt) pas, contrôlez ce qui suit :

Les fusibles du domicile sont intacts et serrés ; ou le disjoncteur n'est pas déclenché. La prise de courant est correctement alimentée. Voir la section "Dépannage" dans le Guide d'utilisation et d'entretien.

1. Après que le four a fonctionné pendant 5 minutes, vérifier qu'il y a émission de chaleur. Si aucune chaleur n'est ressentie ou si un message d'erreur apparait sur l'affichage, éteindre le four et contacter un technicien qualifié.
2. Pour les fours doubles, appuyer sur UPPER CANCEL/ LOWER CANCEL (annulation four supérieur/annulation four inférieur). Pour les fours simples, appuyer sur CANCEL (annulation).

Si vous avez besoin d'assistance ou de service :

Consulter la section "Garantie" du Guide d'utilisation et d'entretien.
