BPU4500 - Caméra vidéo SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra vidéo SONY BPU4500, capteur CMOS, résolution 4K, zoom optique 20x
Utilisation	Idéale pour la production vidéo professionnelle, événements en direct, et tournages cinéma
Maintenance et réparation	Entretien régulier recommandé, nettoyage du capteur, mise à jour du firmware
Sécurité	Utiliser un trépied stable, éviter l'exposition à l'eau et à des températures extrêmes
Informations générales	Compatibilité avec accessoires SONY, garantie limitée de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - BPU4500 SONY

Comment charger la batterie de la SONY BPU4500 ?

Pour charger la batterie BPU4500, utilisez le chargeur compatible fourni avec la caméra. Insérez la batterie dans le chargeur et branchez-le sur une prise électrique. La LED de charge s'allumera pour indiquer que la batterie est en cours de chargement.

Pourquoi ma caméra ne s'allume-t-elle pas ?

Vérifiez que la batterie est correctement insérée et chargée. Si la batterie est faible, rechargez-la. Assurez-vous également que le bouton d'alimentation est enfoncé correctement.

Comment vérifier le niveau de charge de la batterie ?

Le niveau de charge de la batterie peut être vérifié sur l'écran LCD de la caméra. Lorsque vous allumez la caméra, le niveau de la batterie s'affiche en haut à droite de l'écran.

Quel est le temps d'enregistrement maximum avec la batterie BPU4500 ?

Le temps d'enregistrement maximum avec la batterie BPU4500 dépend des paramètres de la caméra et de la résolution choisie, mais il peut atteindre jusqu'à 5 heures en mode standard.

Que faire si l'image est floue ?

Assurez-vous que l'objectif est propre et que la mise au point est correctement réglée. Utilisez la fonction de mise au point automatique ou manuelle de la caméra pour affiner l'image.

Comment réinitialiser la caméra ?

Pour réinitialiser la caméra, accédez au menu des paramètres, puis sélectionnez 'Réinitialiser les paramètres d'usine'. Cela restaurera tous les paramètres par défaut.

Pourquoi le son est-il déformé lors de l'enregistrement ?

Vérifiez que le microphone est correctement connecté et que le niveau audio n'est pas trop élevé. Réduisez le gain audio dans les paramètres si nécessaire.

Comment transférer des fichiers depuis la caméra ?

Pour transférer des fichiers, connectez la caméra à un ordinateur via un câble USB. Vous pouvez également retirer la carte mémoire et l'insérer dans un lecteur de cartes pour accéder aux fichiers.

Que faire si la caméra surchauffe ?

Si la caméra surchauffe, éteignez-la immédiatement et laissez-la refroidir dans un endroit frais. Évitez de l'utiliser dans des températures extrêmes.

Comment mettre à jour le firmware de la caméra ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Sony et suivez les instructions fournies dans le manuel d'utilisation.

MODE D'EMPLOI BPU4500 SONY

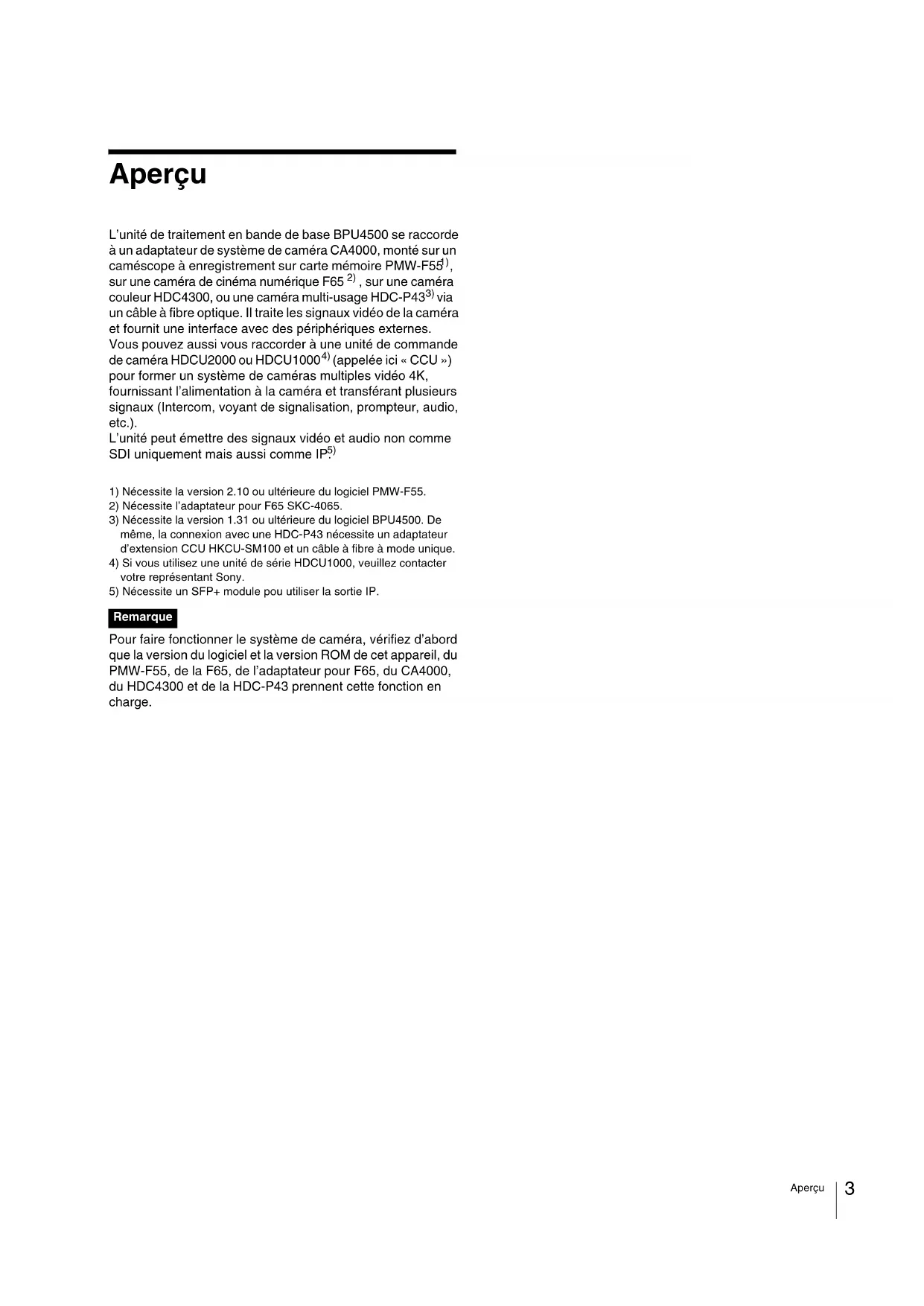

sur une caméra de cinéma numérique F65

, sur une caméra couleur HDC4300, ou une caméra multi-usage HDC-P43

via un câble à fibre optique. Il traite les signaux vidéo de la caméra et fournit une interface avec des périphériques externes. Vous pouvez aussi vous raccorder à une unité de commande de caméra HDCU2000 ou HDCU1000

(appelée ici « CCU ») pour former un système de caméras multiples vidéo 4K, fournissant l’alimentation à la caméra et transférant plusieurs signaux (Intercom, voyant de signalisation, prompteur, audio, etc.). L’unité peut émettre des signaux vidéo et audio non comme SDI uniquement mais aussi comme IP.

1) Nécessite la version 2.10 ou ultérieure du logiciel PMW-F55.

2) Nécessite l’adaptateur pour F65 SKC-4065.

3) Nécessite la version 1.31 ou ultérieure du logiciel BPU4500. De

même, la connexion avec une HDC-P43 nécessite un adaptateur d’extension CCU HKCU-SM100 et un câble à fibre à mode unique.

4) Si vous utilisez une unité de série HDCU1000, veuillez contacter

votre représentant Sony.

5) Nécessite un SFP+ module pou utiliser la sortie IP.

Pour faire fonctionner le système de caméra, vérifiez d’abord que la version du logiciel et la version ROM de cet appareil, du PMW-F55, de la F65, de l’adaptateur pour F65, du CA4000, du HDC4300 et de la HDC-P43 prennent cette fonction en charge. Remarque4 Aperçu Configuration du système La production de certains des périphériques et dispositifs associés illustrés dans les figures a peut-être cessé. Pour obtenir des conseils sur le choix des dispositifs, veuillez contacter votre représentant Sony. Exemple de connexion du PMW-F55 Exemple de connexion du PMW-F55 et de l’HDCU2000/2500 pour le fonctionnement comme caméra de système. Remarque ObjectifAdaptateur épaule VCT-FSA5TrépiedHDVF-EL75/L750/L770DVF-L700 ViseurCâble de fibre optiqueDVF-EL100DVF-L350 ViseurUnité de commande de caméra HDCU2000 BNC Unité de commande de caméra HDCU2500Unité de configuration principale de la série MSU-1000a) Utilisez un support d’objectif du même fabricant que l’objectif lors du montage d’un objectif de caméra de studio sur un trépied.b) Fixez un kit d’amplification de puissance de caméra SKC-PB40 (en option) à l’appareil pour fournir l’alimentation aux objectifs de caméra de studio.c) Utilisez un adaptateur pour monture d’objectif LA-FZB2 (en option) lors de l’utilisation d’un objectif de 2/3 de pouce.d) Installez la carte de conversion NXLK-IP40F SDI-IP (en option).Panneau de télécommande série RCP-1000 BNC Moniteur vidéoMoniteur de forme d’ondeRouteur vidéoCCA-5Câble LANCâble de fibre optiqueConcentrateurPanneau de télécommande série RCP-1000CCA-5Clé USBObjectif (pour caméra de studio)a) b) c)Sélecteur de retour vidéo CAC-6Casque intercomMicrophoneSélecteur de retour vidéo CAC-6Casque intercomSupport de microphone CAC-12MicrophoneClé USBHDVF-EL75/L750/L770DVF-L700ViseurDVF-EL100DVF-L350ViseurEntrée de signal SyncEntrée de retour vidéoEntrée de microphone IntercomCaméscope à enregistrement sur carte mémoire PMW-F55BPU4500Adaptateur de système de caméra CA4000BNC × 4Moniteur vidéo 2K BNC Moniteur vidéo 4KCâble LANAdaptateur de trépied VCT-14Adaptateur épaule VCT-FSA5TrépiedCaméscope à enregistrement sur carte mémoire PMW-F55 + LA-FZB2Adaptateur de système de caméra CA4000 +SKC-PB40Adaptateur de trépied VCT-14 Entrée de signal SyncEntrée de retour vidéoEntrée de microphone IntercomPWS-100NM1 IP Live System Manager Station Unité de traitement de signal NXL-FR318 Commutateur de réseauCâble de fibre optique5 Aperçu Exemples de connexion de mode d’extension Exemple de connexion sans HDCU2000/2500 pour le fonctionnement comme unité d’extension de caméra. Caméscope à enregistrement sur carte mémoire PMW-F55 Câble de fibre optique BPU4500 Adaptateur de système de caméra CA4000 Moniteur vidéo 2K Entrée d’alimentation CD Moniteur vidéo 4K Objectif

DVF-L700 Viseur DVF-EL100 DVF-L350 Viseur Panneau de télécommande série RCP-1000 CCA-5 Entrée de signal Sync Entrée de retour vidéo BNC × 4 BNC PWS-100NM1 IP Live System Manager Station Unité de traitement de signal NXL-FR318

Commutateur de réseau Câble de fibre optique a) Installez la carte de conversion NXLK-IP40F SDI-IP (en option).6 Aperçu Exemple de connexion de la F65 Exemple de connexion pour le fonctionnement avec une F65 comme caméra de système. Objectif Trépied

DVF-L700 Viseur Câble de fibre optique DVF-EL100 Viseur Unité de commande de caméra HDCU2000 BNC Unité de commande de caméra HDCU2500 Unité de configuration principale de la série MSU-1000 Panneau de télécommande série RCP-1000 BNC Moniteur Vidéo Moniteur de forme d’onde Routeur vidéo CCA-5 Câble LAN Câble de fibre optique Concentrateur Panneau de télécommande série RCP-1000 CCA-5 Sélecteur de retour vidéo CAC-6 Casque intercom Support de microphone CAC-12 Microphone Clé USB Entrée de signal Sync Entrée de retour vidéo Entrée de microphone Intercom Caméra de cinéma numérique F65 BPU4500 BNC × 4 Moniteur vidéo 2K BNC Moniteur vidéo 4K Câble LAN Plaque de décentrement BP-8 (ARRIFLEX) Entrée de signal Sync Entrée de retour vidéo Entrée de microphone Intercom SKC-4065+CA4000 +SKC-PB40 PWS-100NM1 IP Live System Manager Station Unité de traitement de signal NXL-FR318

Commutateur de réseau Câble de fibre optique a) Installez la carte de conversion NXLK-IP40F SDI-IP (en option).7 Aperçu Exemple de connexion de la HDC4300 Objectif(pour ENG/EFP) Adaptateur de trépied VCT-14 Trépied Clé USB Crochet pour caméra

HDVF-EL70 HDVF-700A Viseur Sélecteur de retour vidéo CAC-6 Casque intercom Microphone Adaptateur pour grands objectifs HDLA1500 Objectif (pour caméra studio)

Viseur Bague de rotation du viseur BKW-401 Caméra couleur HDC4300 Câble de fibre optique Sélecteur de retour vidéo CAC-6 Casque intercom Support de microphone CAC-12 Microphone Caméra couleur HDC4300 HDVF-20A HDVF-200 HDVF-EL20 HDVF-EL30 Viseur a) Fourni avec la série HDLA1500 (Nº de pièce : A-1128-405-A) b) Installez la carte de conversion NXLK-IP40F SDI-IP (en option). Clé USB Sélecteur de retour vidéo CAC-6 Casque intercom Microphone Porte-script BKP-7911 Semelle de maintien en V (fournie avec trépied) Trépied Unité de commande de caméra HDCU2000 BNC Unité de commande de caméra HDCU2500 Unité de configuration principale de la série MSU-1000 Panneau de télécommande série RCP-1000 BNC Moniteur vidéo Moniteur de forme d’onde Routeur vidéo CCA-5 Câble LAN Câble de fibre optique Concentrateur Panneau de télécommande série RCP-1000 CCA-5 Entrée de signal Sync Entrée de retour vidéo Entrée de microphone Intercom BPU4500 BNC × 4 Moniteur vidéo 2K BNC Moniteur vidéo 4K Câble LAN Entrée de signal Sync Entrée de retour vidéo Entrée de microphone Intercom PWS-100NM1 IP Live System Manager Station Unité de traitement de signal NXL-FR318

Commutateur de réseau Câble de fibre optique8 Aperçu Exemple de raccordement de la HDC-P43 Caméra polyvalente HDC-P43 Objectif (pour ENG/EFP) Lecteur USB Adaptateur de trépied VCT-14 Trépied pour caméra portable Adaptateur CA AC-DN10 Alimentation CA

La distance de transmission avec un câble de fibre en mode unique (connecteur ST) et un câble de fibre optique est d’environ 5 km (max.).

L’option logicielle HFR SZC-4002/4002M/4002W doit être installée pour une imagerie HFR (haute fréquence d’images) à des vitesses 4×/6×/8×. Patin en V Sorties vidéo HD-SDI doubles Câble de fibre en mode unique (connecteur ST, 1 paire) Adaptateur d’extension de CCU HKCU-SM100

Câble à fibre optique Unité de commande de caméra HDCU2000 BNC Unité de commande de caméra HDCU2500 Unité de configuration principale de série MSU-1000 Panneau de commande à distance de série RCP-1000 BNC Moniteur vidéo Moniteur de forme d’onde Routeur vidéo CCA-5 Câble LAN Câble à fibre optique Concen- trateur Panneau de commande à distance de série RCP-1000 CCA-5 Entrée de signal sync Entrée de retour vidéo BPU4500

BNC×4 Moniteur vidéo 2K BNC Moniteur vidéo 4K Câble LAN Entrée de signal sync Entrée de retour vidéo9 Nomenclature Nomenclature Panneau avant a Voyant de signalisation rouge S’allume lorsqu’un signal du voyant rouge est reçu. Lorsque vous appuyez sur la touche CALL de la caméra vidéo, de l’unité de configuration principale MSU-1000 ou du panneau de télécommande série RCP-1000, le voyant s’éteint s’il est allumé et s’allume s’il est éteint. Une plaque numérotée fournie peut être fixée (voir diagramme suivant). b Voyant de signalisation jaune S’allume lorsqu’un signal du voyant jaune est reçu. c Voyant de signalisation vert S’allume lorsqu’un signal du voyant vert est reçu. d Affichage de numéro de la CCU Affiche le numéro de la caméra spécifié dans le menu de la CCU, pour la connexion système. Aucun numéro ne s’affiche lorsque cet appareil est utilisé comme unité d’extension. e Bloc de contrôle MENU Levier et indicateur DISP/MENU : Utilisé pour afficher l’état et le menu. L’indicateur clignote lorsque le menu s’affiche. Levier CANCEL/ENTER : Utilisé pour annuler/saisir les réglages lorsque le menu est affiché. Bouton de commande (encodeur rotatif) : Utilisé pour commuter les pages lorsque l’écran d’état est affiché. Utilisé pour déplacer le curseur dans la page et pour modifier le réglage de l’élément sélectionné lorsque le menu est affiché. Le fait d’appuyer sur le bouton de commande a la même fonction que le fait de régler le levier CANCEL/ENTER sur ENTER. f Indicateurs NMI LAN STATUS Affiche l’état de NMI-LAN. 1: Correspond au SLOT 1 NMI LAN 1 à 2. 2: Correspond au SLOT 2 NMI LAN 1 à 2. 3: Correspond au SLOT 3/4 NMI LAN 1 à 2. Vert : Etat normal Clignotant vert : Le processus de synchronisation réseau est en cours. Off: le module SFP+ n’est pas installé. IP Live System Manager est déconnecté. La connexion IP Live System Manager est établie. Clignotant rouge : Non verrouillé sur le signal de synchronisation réseau. La réception de signal n’est pas disponible. g Indicateurs d’affichage d’état REF IN (vert) : Indique la présence d’un signal d’entrée de référence. UNLOCK (rouge) : Indique que le fonctionnement n’est pas synchronisé avec le signal d’entrée de référence. Lorsque l’appareil est raccordé à une CCU, REF IN et UNLOCK indiquent le statut de verrouillage de la CCU. NETWORK : Affiche l’état de connexion de système réseau. On : Indique qu’un dispositif de commande externe (Unité de configuration principale MSU-1000 ou le panneau de télécommande de la série RCP-1000) est raccordé lorsque le réglage CNS MODE dans <CNS SETTING> est réglé sur BRIDGE. Clignotant : Indique qu’un dispositif de commande externe (Unité de configuration principale MSU-1000 ou le panneau de télécommande de la série RCP-1000) n’est pas correctement raccordé lorsque le réglage CNS MODE dans <CNS SETTING> est réglé sur BRIDGE.

CANCELOPTICAL CONDITION MENU Connecteur USB (pour technicien de service) MENU ENTER DISP CANCEL MENU Levier et indicateur DISP/MENU Levier CANCEL/ENTER Bouton de commande10 Nomenclature Off : Indique que le câble LAN n’est pas raccordé ou que les paramètres de connexion du système de réseau n’ont pas été réglés lorsque le réglage CNS MODE dans <CNS SETTING> est réglé sur BRIDGE. L’indicateur est toujours éteint lorsque CNS MODE est réglé sur LEGACY. Pour en savoir plus, reportez-vous à « <CNS SETTINGS> » (page 37). COM ERROR (rouge) : Indique une erreur de communication avec la caméra vidéo, la CCU ou un dispositif de commande externe (tel que le panneau de télécommande de la série RCP-1000). FAN STOP (rouge) : Indique que le ventilateur interne s’est arrêté. h Commutateur et indicateur POWER Permet d’allumer et d’éteindre l’alimentation de l’appareil, de la caméra vidéo, de la télécommande de la série RCP-1000 ou tout autre dispositif raccordé au connecteur REMOTE. Commutez sur « ? » pour la mise sous tension et sur « a » pour la mise hors tension. L’indicateur s’allume lorsque l’appareil est sous tension. i Indicateurs de condition de signal optique Affiche la condition de niveau de signal optique du lien de communication, entre la caméra vidéo, la CCU et l’appareil. CAMTBPU : Niveau de signal de l’appareil vers la caméra vidéo CAMtBPU : Niveau de signal de la caméra vidéo vers l’appareil BPUTCCU : Niveau de signal de la CCU vers l’appareil BPUtCCU : Niveau de signal de l’appareil vers la CCU Indique l’état du signal de réception en fonction des indicateurs suivants. Deux indicateurs verts (droite) : La condition du signal de réception est très bonne. Un indicateur vert (2me à partir de la droite) : La condition du signal de réception est OK. Un indicateur jaune (2me à partir de la gauche) : Le niveau du signal de réception est bas. Un indicateur rouge (gauche) : Le niveau du signal de réception est extrêmement bas. j Touches attribuables Vous pouvez attribuer des fonctions à ces touches à partir du menu BPU. k Commutateur de verrouillage de menu Verrouille le bloc de commande de menu sur le panneau avant. Panneau arrière a Connecteurs NMI-LAN (SFP+) Ces connecteurs émettent des signaux vidéo IP et audio. Le format de signal de sortie est le même que le format réglé pour la fente de chaque connecteur. b Connecteur REMOTE (type rond, 8 broches) Permet le raccordement à une télécommande de la série RCP-1000 ou une unité de configuration principale MSU-1000 à l’aide du câble de connexion CCA-5. Les signaux de télécommande sont transmis et reçus via ce connecteur. Ce connecteur fournit l’alimentation lorsqu’il est connecté à un panneau de télécommande série RCP-1000. Lorsque l’appareil est raccordé à une CCU, ne raccordez rien à ce connecteur. c Connecteurs REFERENCE IN/OUT (signal sync de référence)

• Connecteur IN (type BNC) (gauche) Permet l’entrée d’un signal de synchronisation HD à trois niveaux externe ou d’un signal de synchronisation SD de référence (signal de référence black burst). Ce type de signal de référence est détecté automatiquement et peut être vérifié dans le menu de configuration. Lorsque l’appareil est raccordé à une CCU, ne raccordez rien à ce connecteur.

• Connecteur OUT (type BNC) (droite) Lorsqu’un signal de synchronisation de référence est entré par le connecteur IN ou si l’appareil est hors tension, le signal entré par le connecteur IN est émis tel quel (en boucle). Autrement, ce connecteur émet un signal de synchronisation composite SD ou un signal HD à trois niveaux externe à partir du générateur de signal de synchronisation interne (signal HD à trois niveaux réglé par défaut au départ d’usine). SLOT4HD SDI OUTSLOT33G/HD SDI OUTSLOT3/4 NM1REMOTE1 2 SLOT2 NM1 1 2 SLOT1 NM1SDI1 SDI2 CAMERA CCU

IN OUTREFERENCESLOT1SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4SLOT2 SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4 SDI OUT 5 SDI OUT 6 SDI OUT 7 SDI OUT 8 Remarque Remarque11 Nomenclature Disponible uniquement lorsqu’elle est utilisée comme unité d’extension de caméra. d Connecteur (LAN) (RJ-45 8 broches) Permet de raccorder un LAN. Se connecte à un concentrateur LAN (10BASE-T/100BASE-TX) via un câble LAN (type protégé, catégorie 5 ou supérieure). e Connecteurs SDI1et SDI2 (entrée de retour vidéo) (type BNC) Permet de se raccorder à des entrées de signal de retour vidéo 3G/HD-SDI, indépendant à 2 systèmes. Cette sélection SDI1/SDI2 est effectuée avec le commutateur de retour sur la caméra vidéo. Le connecteur SDI2 se transforme en connecteur d’entrée du prompteur HD en activant HD PROMPTER sur la page <RETURN> du menu CONFIGURATION. Disponible uniquement lorsqu’elle est utilisée comme unité d’extension de caméra. f Connecteur CAMERA (connecteur de fibre optique) Se raccorde à une caméra vidéo via un câble de fibre optique. Tous les signaux de caméra vidéo (alimentation, signaux de commande, signal vidéo, signal audio, etc.) peuvent être transmis et reçus via un câble de fibre optique unique. g Connecteur (unité de commande de caméra) CCU (connecteur de fibre optique) Se raccorde à une unité de commande de caméra via un câble de fibre optique. Tous les signaux de caméra vidéo (alimentation, signaux de commande, signal vidéo, signal audio, etc.) peuvent être transmis et reçus via un câble de fibre optique unique. Lors d’une connexion de mode d’extension, il peut également fournir l’alimentation à la caméra grâce au raccordement de l’adaptateur d’extension de caméra HDCE-200. Une erreur de communication peut se produite s’il y a de la poussière ou tout autre matériau sur la surface du connecteur du câble de fibre optique. Fixez toujours le cache du connecteur lorsque ce dernier n’est pas utilisé. h -AC IN Connecteur (Alimentation CA) Se raccorde à l’alimentation CA au moyen du cordon d’alimentation spécifié. Le cordon d’alimentation peut être fixé à l’appareil avec le support de fiche en option. i Connecteur 3G/HD SDI OUTPUT (SLOT1) (type BNC) Permet d’émettre des signaux vidéo de la caméra vidéo en utilisant un format Multi-Link comprenant des signaux 3G-SDI et des signaux HD-SDI. Pour les détails sur l’attribution pour chaque connecteur de sortie de signal dans l’interface Multi-Link, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20). Lors de l’utilisation de l’option HD CUTOUT, le signal de découpe extrait est émis à partir de ce connecteur. j Connecteur 3G/HD SDI OUTPUT (SLOT2) (type BNC) Permet d’émettre des signaux vidéo de la caméra vidéo en utilisant un format Multi-Link comprenant des signaux 3G-SDI et des signaux HD-SDI. Pour les détails sur l’attribution pour chaque connecteur de sortie de signal dans l’interface Multi-Link, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20). k Connecteur 3G/HD SDI OUT (SLOT3) (type BNC) Permet d’émettre des signaux vidéo à 1 système de la caméra vidéo comme signaux HD-SDI. Il peut également émettre des signaux avec des caractères texte et des marqueurs superposés. Le même signal est émis depuis chaque connecteur regroupé par paire. l Connecteur HD SDI OUT (SLOT4) (type BNC) Permet d’émettre des signaux vidéo à 1 systèmes de la caméra vidéo comme signaux HD-SDI. Il peut également émettre des signaux avec des caractères texte et des marqueurs superposés. Le même signal est émis depuis chaque connecteur regroupé par paire. Remarque12 Connexion et configuration Connexion et configuration Connexion de système 4K U Un système de caméra de format 4K est formé par la connexion de l’unité à une caméra vidéo (F65

avec un CA4000, HDC4300 ou HDC-P43

monté) et une unité de commande de caméra HDCU2000/2500 (CCU) grâce à des câbles de fibres optiques.

1) Nécessite l’adaptateur pour F65 SKC-4065.

2) Nécessite la version 2.10 ou ultérieure du logiciel PMW-F55.

3) Nécessite la version 1.31 ou ultérieure du logiciel BPU4500 ; de

même qu’un adaptateur d’extension CCU HKCU-SM100 et un câble à fibre à mode unique. Les fonctions fournies par CCU (genlock, alimentation de la caméra vidéo et diverses fonctions d’interface) peuvent être utilisées telles quelles. Les signaux HD convertis à partir du signal 4K peuvent être sortis du SLOT3, SLOT4 et la CCU. Exemple de connexion AUX

DC INAUDIO ININTERCOMREMOTELINE MICAES/EBU

CA4000BPU4500HDCU2000/2500 (CCU)Câble de fibre optiquePrompteur (analogique)Moniteur/prompteur SDI (numérique)Câble de fibre optiqueMoniteur 3G SDI/HD SDICommutateur(4K Quad Link)Moniteur HD SDIMoniteur(4K Quad Link)Entrée de signal de prompteurEntrée de signal de référenceEntrée de signal de retourConcentrateurUnité de configuration principale MSU-1000/1500Panneau de télécommande RCP-1500/1501 Pour les détails sur l’attribution des connecteurs BNC, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20). Commutateur de réseau13 Connexion et configuration Paramètres Connexion de mode d’extension L’unité peut être utilisée pour former un système d’extension de signal vidéo en la raccordant à une caméra vidéo (F65

ou PMW-F55 avec un CA4000, HDC4300 ou HDC-P43

monté) en utilisant des câbles de fibres optiques. Le système peut être synchronisé car il utilise la fonction genlock externe. Les systèmes Intercom et les systèmes de fonctionnement de caméras multiples ne sont pas pris en charge. Une source d’alimentation externe ou une alimentation fournie par le connecteur CCU d’une HDCE-200 est également requise pour la caméra, puisqu’aucune alimentation n’est fournie depuis la caméra. Les signaux HD convertis à partir de signaux 4K ou les signaux à vitesse normale générés par la vidéo HFR peuvent être sortis du SLOT3 et SLOT4.

1) Nécessite une source d’alimentation externe lorsque la F65 est

utilisée dans une connexion d’extension.

2) Nécessite l’adaptateur pour F65 SKC-4065.

3) Nécessite la version 1.31 ou ultérieure du logiciel BPU4500 ; de

même qu’un adaptateur d’extension CCU HKCU-SM100 et un câble à fibre à mode unique. Dispositif Réglage Menu/Page Élément Valeur réglée BPU4500 Réglages de format d’image CONFIGURATION/ <SYSTEM SETTINGS> SYSTEM FORMAT RESOLUTION 4096×2160 FREQUENCY Affiche la valeur réglée dans la CCU. Réglages de connecteur de sortie vidéo

CONFIGURATION/<OUTPUT FORMAT>

Peuvent être réglés avec le panneau de commande. SLOT1 à SLOT4 Format de sortie vidéo pour chaque fente HDCU2000/

Réglages de format d’image SYSTEM OPERATION/ <MULTI FORMAT> FREQUENCY HD Fréquence d’image HD-SD DELAY Frame (1F) Réglages de connecteur de sortie vidéo SYSTEM OPERATION/ <OUTPUT FORMAT> Peuvent être réglés avec le panneau de commande. SLOT1 à SLOT6 Format de sortie vidéo pour chaque fente Réglages de vitesse de transfert CCU CONFIGURATION/ <PROMPT/TRUNK>

TRANSMIT AUTO, HIGH BIT RATE

CA4000 Réglages de connecteur de sortie de prompteur

Connexion et configuration Exemple de connexion Paramètres Système vidéo HD CUTOUT Un signal HD peut être extrait du signal 4K en installant le logiciel SZC-2001/2001M/2001W HD CUTOUT en option dans la BPU4500. La région découpée peut être commandée avec la souris ou tout autre dispositif raccordé au contrôleur HD CUTOUT. Pour les détails sur la configuration et le fonctionnement, consultez le mode d’emploi du SZC-2001/2001M/2001W. Le signal de découpe HD est émis du SLOT1 et un signal 4K peut aussi être simultanément émis du SLOT2. Les signaux HD convertis à partir du signal 4K peuvent être sortis du SLOT3, SLOT4 et la CCU. De même, un fil de fer indiquant une région de découpe peut être affiché sur le signal du SLOT3, SLOT4. AUX

BPU SDI-MONI CA4000 BPU4500 Câble de fibre optique Commutateur (4K Quad Link) Entrée de signal Sync Signal de retour vidéo Signal de prompteur, etc. Moniteur 3G SDI/HD SDI Alimentation externe Moniteur HD-SDI Panneau de télécommande RCP-1500/1501/1530 Moniteur (4K Quad Link) Pour les détails sur l’attribution des connecteurs BNC, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20). Moniteur HD-SDI Entrée de signal Sync Signal de retour vidéo Signal de prompteur, etc. Commutateur de réseau Dispositif Réglage Menu/Page Élément Valeur réglée BPU4500 Réglages de format d’image CONFIGURATION/ <SYSTEM SETTINGS> SYSTEM FORMAT RESOLUTION 4096×2160 (système 4K) 1920×1080 (système HD HFR) FREQUENCY Fréquence d’image Réglages de connecteur de sortie vidéo CONFIGURATION/ <OUTPUT FORMAT> Peuvent être réglés avec le panneau de commande. SLOT1 à SLOT4 Format de sortie vidéo pour chaque fente CA4000 Réglages de connecteur de sortie de prompteur

MAINTENANCE/<SDI OUT>

SDI-MONI OUT HD-PROMPT15 Connexion et configuration Exemple de connexion Le signal HD CUTOUT est émis comme signal SDI à partir du SLOT1 uniquement. IP n’est pas émis. Paramètres AUX

CA4000 BPU4500 HDCU2000/2500 (CCU) Câble de fibre optique Câble de fibre optique Prompteur (analogique) Moniteur/prompteur SDI (numérique) Moniteur 3G

Commutateur (3G/HD SDI) Moniteur HD SDI Moniteur (4K-Quad Link) Entrée de signal de référence Entrée de signal de prompteur Entrée de signal de retour Concentrateur MSU-1000/1500 Unité de configuration principale Panneau de télécommande RCP-1500/1501 Concentrateur Adaptateur réseau de commande de caméra CNA-1 Pour les détails sur l’attribution des connecteurs BNC, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20). Souris

HD CUTOUT-2HD CUTOUT-1

Remarque Dispositif Réglage Menu/Page Élément Valeur réglée BPU4500 Réglages de format d’image CONFIGURATION/ <SYSTEM SETTINGS> SYSTEM FORMAT RESOLUTION 4096×2160 FREQUENCY Affiche la valeur réglée dans la CCU. Réglages de connecteur de sortie vidéo CONFIGURATION/

Peuvent être réglés avec le panneau de commande. SLOT1 à SLOT4 Format de sortie vidéo pour chaque fente Réglages HD CUTOUT CONFIGURATION/<OUTPUT FORMAT> HD CUTOUT ON16 Connexion et configuration Système vidéo HFR La BPU4500 peut transférer une vidéo HFR et effectuer le traitement de signal pour les formats suivants en fonction de la caméra connectée. Le logiciel SZC-4002/4002M/4002W HFR en option doit être installé pour prendre en charge les formats autres que HD 2× et 3×. Oui : pris en charge, Non : non pris en charge

1) La sortie entrelacée est également prise en charge en format HD HFR 1080.

2) Sélectionnable uniquement lorsque le format est réglé sur 720P par l’unité de commande de caméra (telle que la HDCU2000). Un signal de fréquence d’image 1× peut être émis en même temps du SLOT3, SLOT4 et de la CCU. HDCU2000/

Réglages de format d’image SYSTEM OPERATION/ <MULTI FORMAT> FREQUENCY HD Fréquence d’image HD-SD DELAY Frame (1F) Réglages de connecteur de sortie vidéo SYSTEM OPERATION/ <OUTPUT FORMAT> Peuvent être réglés avec le panneau de commande. SLOT1 à SLOT6 Format de sortie vidéo pour chaque fente Réglages de vitesse de transfert CCU CONFIGURATION/ <PROMPT/TRUNK>

TRANSMIT AUTO, HIGH BIT RATE

CA4000 Réglages de connecteur de sortie de prompteur MAINTENANCE/<SDI-OUT> SDI-MONI OUT HD-PROMPT

MAINTENANCE/<PROMPTER2 OUT> OUTPUT PROMPTER2

Dispositif Réglage Menu/Page Élément Valeur réglée Format HFR Dispositif raccordé Sans option Série SZC-2002 installée Série SZC-4002 installée HDC4300, HDC-P43 PMW-F55 F65 PMW-F55 F65 HDC4300, HDC-P43 1080/59.94P (2×)

• La fonction d’imagerie HFR dépend de la version du logiciel de la caméra connectée et de l’adaptateur de caméra. Vérifiez la compatibilité de chaque dispositif avant utilisation.

• Lorsque HD HFR est sélectionné, la vidéo HFR est émise comme signal SDI uniquement. IP n’est pas émis. Exemple de connexion (4× HD) Remarques SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4 CCU

IN OUTREFERENCESLOT1SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4SLOT2SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4 SDI OUT 5 SDI OUT 6 SDI OUT 7 SDI OUT 8LINK-1BPU4500HDCU2000/2500Câble de fibre optiqueCâble de fibre optiquePrompteur (analogique)Moniteur/prompteur SDI (numérique)Moniteur 3G SDI/HD SDIConcentrateurLINK-2 LINK-3 LINK-4Unité de stockage (PWS-4400, etc.)Entrée de signal de retourEntrée de signal de prompteurEntrée de signal de référenceUnité de configuration principale MSU-1000/1500Panneau de télécommandeRCP-1500/1501Moniteur HD SDI Pour les détails sur l’attribution des connecteurs BNC, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20). CA400018 Connexion et configuration Exemple de connexion (4K HFR) Paramètres

Concentrateur Unité de stockage (PWS-4400, etc.) Entrée de signal de retour Entrée de signal de prompteur Entrée de signal de référence Unité de configuration principale MSU-1000/1500 Panneau de télécommande RCP-1500/1501 Moniteur HD SDI Pour les détails sur l’attribution des connecteurs BNC, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20). CA4000 Dispositif Réglage Menu/Page Élément Valeur réglée BPU4500 Réglages de format d’image

CONFIGURATION/<SYSTEM SETTINGS>

SYSTEM FORMAT RESOLUTION 4096×2160 (4K HFR) 1920×1080 (HD HFR) FREQUENCY Fréquence d’image CCU sélectionnable de 2×/3×/4×/6×/8× (2× uniquement en mode 4K HFR) Réglages de connecteur de sortie vidéo

CONFIGURATION/<FORMAT DE SORTIE>

Peuvent être réglés avec le panneau de commande. SLOT1 à SLOT4 Format de sortie vidéo pour chaque fente HDCU2000/

Réglages de format d’image SYSTEM OPERATION/ <MULTI FORMAT> FREQUENCY HD 1× Fréquence d’image Réglages de connecteur de sortie vidéo SYSTEM OPERATION/ <OUTPUT FORMAT> Peuvent être réglés avec le panneau de commande. SLOT1 à SLOT6 Format de sortie vidéo pour chaque fente Réglages de vitesse de transfert CCU CONFIGURATION/ <PROMPT/TRUNK>

TRANSMIT AUTO, HIGH BIT RATE

CA4000 Réglages de connecteur de sortie de prompteur MAINTENANCE/<SDI-OUT> SDI-MONI OUT HD-PROMPT

MAINTENANCE/<PROMPTER2 OUT> OUTPUT PROMPTER219

Connexion et configuration Système vidéo HDR Lorsqu’un système de caméra de format 4K est sélectionné, la plage dynamique de la caméra peut être améliorée pour produire la sortie vidéo HDR de SLOT1 et SLOT2 en réglant HDR MODE sur Live HDR ou CINEMA. SLOT1 et SLOT2 peuvent être configurés séparément et peuvent émettre HDR/SDR ou 4K/HD. La sortie HD de SLOT3, SLOT4 et le CCU est toujours vidéo SDR. Exemple de connexion SDI 1 SDI 2 SLOT4HD SDI OUTSLOT33G/HD SDI OUTSLOT3/4 NM1REMOTE1 2 SLOT2 NM1 1 2 SLOT1 NM1SDI1 SDI2CAMERA CCU IN OUTREFERENCESLOT1SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4SLOT2SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4 SDI OUT 5 SDI OUT 6 SDI OUT 7 SDI OUT 8 RET1 PGM1 PGM2

Sortie de signal HD PROMPTER Entrée de signal HD TRUNK HDC4300 Moniteur/prompteur SDI (numérique) Moniteur HD SDI Moniteur 3G SDI/HD SDI Sortie HDR/SDR Sortie 4K/HD Câble de fibre optique Sortie HDR/SDR Sortie 4K MSU-1000/1500 Unité de configuration principale RCP-1500/1501 Panneau de télécommande Concentrateur Entrée de signal de prompteur Entrée de signal de référence Câble de fibre optique Entrée de signal de retour HDCU2000/2500 (CCU) BPU4500 Pour les détails sur l’attribution des connecteurs BNC, voir « Relation entre le type de connexion et l’attribution du connecteur BNC » (page 20).20 Connexion et configuration Paramètres Relation entre le type de connexion et l’attribution du connecteur BNC Les noms des interfaces de sortie du Tableau 1 correspondent aux attributions du connecteur BNC du Tableau 2 (voir page 23). Vérifiez l’interface de sortie pour le format que vous souhaitez utiliser dans le Tableau 1, puis vérifiez les attributions de signal aux connecteurs BNC dans le Tableau 2. Tableau 1 : relation entre le mode de fonctionnement/format de signal et l’interface de sortie Dispositif Réglage Menu/Page Élément Valeur réglée BPU4500 Transfert au mode HDR CONFIGURATION/<SYSTEM SETTINGS> HDR MODE LIVE HDR (prise de vue Live HDR) CINEMA (Sortie HDR pour l’enregistrement) CONFIGURATION/<OUTPUT FORMAT> SLOT1, SLOT2 OETF S-LOG3 (format de réglage recommandé Live HDR) TEST-H (compatible HLG OETF, mode LIVE HDR uniquement) S-LOG2 (mode CINEMA uniquement) Mode de fonctionnement Fréquence d’images Slot1/Slot2 Slot3 Slot4 Format de sortie Format de sortie Format de sortie 4K 59.94 4K/59.94P

2) Le format 720P est émis uniquement lorsque le format de la CCU connectée est 720P.

3) Un format de sortie Slot1/Slot2 de « 4K » correspond à 4096×2160 ou 3840×2160.

• Pour 4K, les formats IP suivants sont pris en charge.

• Le signal HD HFR et le signal HD CUTOUT sont émis comme signaux SDI uniquement. IP n’est pas émis. Figure 1 : Numéros d’emplacement et connecteurs BNC/Connecteurs NMI-LAN HD CUTOUT 59.94 1080/59.94P Perspective 3G 1080/59.94P (3G), 1080/59.94i (1.5G), 720/59.94P (1.5G)

1.5G Mode de fonctionnement Fréquence d’images Slot1/Slot2 Slot3 Slot4 Format de sortie Format de sortie Format de sortie Remarques SLOT4HD SDI OUTSLOT33G/HD SDI OUTSLOT3/4 NM1REMOTE

SLOT2 SLOT123 Connexion et configuration Tableau 2 : relation entre l’interface de sortie et l’attribution du connecteur BNC/connecteur NMI-LAN Le format de sortie des signaux des connecteurs NMI-LAN est le même que celui des connecteurs SDI. a) SDI OUT 1 et SDI OUT 2 émettent les mêmes données. b) SDI OUT 3 et SDI OUT 4 émettent les mêmes données. c) SDI OUT 5 et SDI OUT 6 émettent les mêmes données. d) SDI OUT 7 et SDI OUT 8 émettent les mêmes données. Les fonctions Paint en HDR MODE et WIDE COLOR MODE Certaines fonctions de peinture sont désactivées en fonction des réglages de HDR MODE et de WIDE COLOR MODE sur la BPU4500. Les éléments désactivés peuvent encore être réglés à partir du menu PAINT sur la caméra ou le RCP/MSU, mais les réglages ne sont pas appliqués à la vidéo HDR émise de SLOT1 et SLOT2. Les fonctions Paint qui peuvent être réglées en HDR MODE sont sélectionnées Sortie MAIN 4K / HD HFR / HD CUTOUT SLOT1 SLOT2 Mode de fonctionnement Format de sortie SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4 SDI OUT 1-2

Connexion et configuration Réglages de connexion PWS-100NM1 Lorsqu’une station IP Live System Manager PWS-100NM1 est connectée, les réglages sur les pages NETWORKED MEDIA INTERFACE et IP LIVE SYSTEM MANAGER doivent être configurés dans le menu CONFIGURATION et également sur la PWS-100NM1. Réglages de l’agent SNMP Trap Settings dialog Élément Valeur définie (les valeurs par défaut sont soulignées) Signification Enable/Disable Enable, Disable IP Address 0.0.0.0 Adresse utilisée pour l’écoute avec des valeurs fixes définies pour LAN1 et LAN2. Port 161 Valeur fixe sysName – Code ASCII, jusqu’à 63 caractères sysContact – Code ASCII, jusqu’à 63 caractères sysLocation – Code ASCII, jusqu’à 63 caractères Sub Agent List – Réglage non requis V1/V2c Enable/Disable Enable, Disable Name Saisissez un nom (public) Code ASCII, jusqu’à 32 caractères Version V2C Valeur fixe Access Mode READ_ONLY Valeur fixe ACL Network Address 0.0.0.0 à 255.255.255.255 Lorsque la valeur est définie sur 0.0.0.0, tout accès est refusé. ACL Prefix Length 0 à 32 Lorsque la valeur est définie sur 0, tout accès est refusé. Élément Valeur définie (les valeurs par défaut sont soulignées) Signification Enable/Disable Enable, Disable Name Saisissez un nom (public) Code ASCII, jusqu’à 32 caractères Network Interface Name LAN1 , LAN2 Indiquez le réseau d’envoi des notifications de déroutement. IP Address 0.0.0.0 à 255.255.255.255 Indiquez la destination de déroutement. Le protocole SNMP walk/get à partir de la destination de déroutement indiquée est pris en charge. Port 162 Version V2C Valeur fixe Type TRAP Valeur fixe29 Affichage d’état Affichage d’état L’état du système et du dispositif peut être contrôlé en utilisant des caractères texte superposés sur le signal de sortie configuré pour la sortie moniteur (M). Pou les détails sur la vérification et le changement des paramètres, voir « Réglages de menu » (page 30). Affichage de l’écran d’état L’écran de menu est contrôlé à l’aide du bouton et des leviers du bloc de contrôle MENU sur le panneau avant. Pour afficher l’écran d’état Placez le levier DISP/MENU en position DISP. La page d’écran d’état récemment visualisée s’affiche. Lors de la première mise sous tension, l’état des réglages de la caméra vidéo s’affiche. Tournez le bouton de commande pour modifier la page affichée. Pour quitter l’écran d’état En mode d’affichage de l’écran d’état, placez le levier DISP/MENU en position DISP. Ecran d’affichage d’état L’état du niveau optique peut être contrôlé sur l’écran d’affichage d’état. État du levier optique CAM T BPU : Niveau de signal sur le connecteur BPU de l’unité CA. CAM t BPU : Niveau de signal sur le connecteur CA de l’unité BPU. BPU T CCU : Niveau de signal sur le connecteur CCU de l’unité BPU. BPU t CCU : Niveau de signal sur le connecteur CAMERA de l’unité CCU. MENU ENTER DISP CANCEL MENU Levier DISP/MENUBouton de commande OPT LV:

Réglages de menu Réglages de menu L’état du système et du dispositif peut être contrôlé et les réglages peuvent être modifiés en utilisant le menu affiché dans la sortie vidéo configurée pour la sortie moniteur (M). Modification des réglages à l’aide du menu L’écran de menu est contrôlé à l’aide du bouton et des leviers du bloc de contrôle MENU sur le panneau avant. Une pression sur le bouton de commande exécute la même fonction que la position du levier CANCEL/ENTER sur ENTER. Pour afficher une page de menu Placez le levier DISP/MENU en position MENU. Lors de la première mise sous tension, la page TOP MENU s’affiche. Pour afficher l’écran TOP MENU En mode d’affichage de menu, tournez le bouton de commande pour placer le curseur , sur TOP dans le coin supérieur droit de la page de menu, puis appuyez sur le bouton de commande. Le menu TOP montrant la configuration de menu s’affiche. Pour sélectionner un menu dans TOP MENU Tournez le bouton de commande pour déplacer le curseur , sur le menu souhaité et appuyez sur le bouton. La dernière page du menu sélectionné à laquelle vous avez accédé s’affiche. Pour changer de page 1 Vérifiez que le curseur , pointe vers le numéro de page puis appuyez sur le bouton de commande. Le curseur , change pour le ? clignotant. (point d’interrogation). 2 Tournez le bouton de commande pour passer d’une page à l’autre et appuyez sur le bouton lorsque la page souhaitée s’affiche. Le ? (point d’interrogation) change pour ,. Les éléments de la page peuvent désormais être sélectionnés. Pour régler un élément de menu Si ? (point d’interrogation) s’affiche à gauche du numéro de page, appuyez sur le bouton de commande pour le transformer en curseur ,. Les réglages sur la page affichée peuvent désormais être modifiés. 1 Tournez le bouton de commande pour déplacer le curseur , sur le menu souhaité et appuyez sur le bouton. Le curseur , change pour le ? clignotant. (point d’interrogation). 2 Tournez le bouton de commande pour modifier le paramètre. Pour annuler un réglage modifié Réglez le levier CANCEL/ENTER sur CANCEL avant d’appuyer sur le bouton de commande pour restaurer le réglage d’origine. Pour annuler les modifications de menu Réglez le commutateur DISP/MENU sur MENU pour désactiver l’affichage de l’écran de menu. Pour recommencer les opérations de réglage de menu, replacez de nouveau e commutateur DISP/MENU sur MENU. 3 Appuyez sur le bouton de commande. Le ? (point d’interrogation) change pour , et le réglage d’élément est enregistré. 4 Pour modifier d’autres réglages sur la même page de menu, répétez les étapes 1 à 3. Menu DescriptionCONFIGURATION Réglages de configuration de la BPU. DIAGNOSIS Affiche l’état du dispositif. MENU ENTER DISP CANCEL MENU Levier et indicateur DISP/MENULevier CANCEL/ENTERBouton de commande<TOP MENU>c CONFIGURATION DIAGNOSIS<OUTPUT FORMAT> ?C03 TOP SLOT1: C 3840x2160 2SI 3G(Lv-A) OETF: (SDR) COLOR: NORMAL SLOT2: C 3840x2160 2SI 3G(Lv-A) OETF: SDR COLOR: NORMAL SLOT3: C 1920x1080 EC 3G(Lv-A) OETF: SDR COLOR: NORMAL SLOT4: M 1920x1080 EC HD-SDI OETF: SDR COLOR: NORMAL HDR OUT : --- HD CUTOUT: OFFClignotant31 Réglages de menu Pour modifier un élément de menu avec plusieurs champs de saisie Certains menus contiennent des éléments avec plusieurs champs de saisie. Lorsque vous appuyez sur le bouton de commande alors que le curseur , pointe sur un élément avec plusieurs champs de saisie, les champs de saisie s’affichent pour le réglage de chaque champ de saisie. Le curseur est déplacé en tournant le bouton de commande. 1 Tournez le bouton de commande pour déplacer le curseur , sur l’élément souhaité et appuyez sur le bouton. Le curseur , change pour * clignotant (astérisque). Les champs de saisie et le curseur , s’affichent. 2 Tournez le bouton de commande pour déplacer le curseur , sur le champ de saisie souhaité et appuyez sur le bouton. Le curseur , change pour le ? clignotant. (point d’interrogation). 3 Tournez le bouton de commande pour modifier le paramètre. Pour annuler un réglage modifié dans un champ de saisie Réglez le levier CANCEL/ENTER sur CANCEL avant d’appuyer sur le bouton de commande pour restaurer le réglage du champ de saisie. D’autres champs de saisie modifiés de l’élément ne reviennent pas sur leur paramètre précédent. Pour annuler les modifications de menu Réglez le commutateur DISP/MENU sur MENU pour désactiver l’affichage de l’écran de menu. Pour recommencer les opérations de réglage de menu, replacez de nouveau e commutateur DISP/MENU sur MENU. 4 Appuyez sur le bouton de commande. Le ? (point d’interrogation) change pour , et le réglage de champ de saisie change. 5 Répétez les étapes 2 à 4 pour modifier d’autres champs de saisie. 6 Tournez le bouton de commande pour déplacer le curseur , sur END et appuyez sur le bouton. L’ a s t é r i s q u e * revient sur ,et tous les changements du réglage d’élément sont appliqués. Pour annuler tous les réglages Déplacez le curseur , sur ESC et appuyez sur le bouton de commande. L’ a s t é r i s q u e * revient sur , et tous les changements du réglage d’élément sont ignorés. Pour quitter le menu En mode d’affichage de menu, placez le levier DISP/MENU en position MENU. Arborescence des menus Menu CONFIGURATION

Réglages de menu a) Ne s’affiche pas lorsqu’une CCU est raccordée. b) S’affiche lorsqu’une CCU est raccordée. Menu DIAGNOSIS

(D09)33 Réglages de menu Liste de menus Les conventions suivantes sont utilisées dans les tableaux de menus. Réglages ON , OFF, 0, etc. : Les réglages par défaut en usine sont affichés soulignés. ENTER pour exécuter : Exécutez en appuyant sur le bouton de commande ou en réglant le levier CANCEL/ENTER sur la position ENTER. Menu CONFIGURATION Légende Nom de page No. de page Élément Valeur réglée Signification <BARS> C01

(100%,Q), MF-SMPTE (+I,Q), HD-CUSTOM, SDI CHECK FIELD, Y-RAMP, Y/C-RAMP, HD-CUSTOM2 Type de barre de couleur Lorsqu’il est raccordé à la CCU, le réglage est défini par la CCU et ne peut être modifié à partir du menu BPU. 2SI DIAMOND MARKER OFF , ON Règle la superposition de repère de diamond sur la barre des couleurs pour la sortie d’échantillon intercalaire 4K 2. Voir « Repères de diamond 4K 2SI » (page 40). <SYSTEM SETTINGS> C02 SYSTEM FORMAT Réglages de format de système (Les options de format de système sélectionnables varient en fonction du réglage de tête de caméra sélectionné.) RESOLUTION 4096 ×2160, 1920×1080 FREQUENCY 59.94 , 50, 59.94(2×), 50(2×), 29.97, 25, 24, 23.98, 59.94(3×), 50(3×), 59.94(4×), 50(4×), 59.94P(6×), 50(6×), 59.94(8×), 50(8×) CCU Affiche le format de sortie de la CCU. 1920×1080, 1280×720 Réglage de résolution de vidéo pour le transfert à la CCU (affichage uniquement)

WIDE COLOR MODE WIDE-F, WIDE-BC

Réglage d’espace couleur lorsque COLOR est réglé sur WIDE pour SLOT1 à SLOT4 sur la page <OUTPUT FORMAT> WIDE-F : Réglage d’espace couleur proche de BT.2020. WIDE-BC : Réglage d’espace couleur proche de BT.2020, maintenant la compatibilité avec BT.709.

, LIVE HDR, CINEMA OFF : Mode de prise de vue SDR normal. LIVE HDR : Améliore la plage dynamique vidéo sur la caméra et émet une vidéo HDR réglée. CINEMA : Améliore la plage dynamique sur la caméra et émet une vidéo pour l’enregistrement. SDR GAIN 0.0 à –15.0 dB Réglage de gain appliqué à la sortie SDR Activé en mode LIVE HDR uniquement. HDR CONTRAST 100 à 560 % L contracte de sortie HDR maintenu en réglant SDR GAIN (affichage uniquement) Activé en mode LIVE HDR uniquement. HDR BLACK OFFSET -99 à 99, 0 Décalage noir de sortie HDR Activé en mode LIVE HDR uniquement.34 Réglages de menu <SYSTEM SETTINGS> C02 COLOR SPACE NORMAL, S-GAMUT, SGAMUT3,

Sélectionne l’espace colorimétrique. OETF est automatiquement réglé en fonction de l’espace colorimétrique sélectionné. Activé uniquement en mode CINEMA avec la tête de caméra réglée sur PMW-F55, F65(1x) ou F65(2x) sur la page <CHU MODE> NORMAL : (S-LOG2) S-GAMUT : (S-LOG2) SGAMUT3 : (S-LOG3) S-GAMUT3.CINE : (S-LOG3) OETF S-LOG2 , S-LOG3, --- Réglage OETF (affichage uniquement) Activé uniquement en mode CINEMA avec la tête de caméra réglée sur PMW-F55, F65(1x) ou F65(2x) sur la page <CHU MODE>

, 3200K, 4300K, 5500K, --- Sélectionne la température de couleurs. Les options 3200K/4300K/5500K sont sélectionnables lorsque COLOR SPACE n’est pas réglé sur NORMAL. Activé uniquement en mode CINEMA avec la tête de caméra réglée sur PMW-F55, F65(1x) ou F65(2x) sur la page <CHU MODE> <OUTPUT FORMAT> C03 SLOT1 Réglages de format de sortie SLOT1

×2160, 4096×2160, 1920×1080, 1280×720 Réglage de résolution de vidéo de sortie SLOT1 SQD , 2SI Réglage de la méthode de sortie de division vidéo SLOT1 4K (affiché uniquement pour le format 4K) SQD : Division carrée (quadrants) 2SI : Entrelacement à 2 échantillons 59i, 59P , 50i, 50P Réglage de la méthode de numérisation et de fréquence de sortie SLOT1 en mode HFR (affiché uniquement pour le format HD HFR) (8×), (6×), (4×), (3 ×), (2×) Réglage de vitesse SLOT1 en mode HFR (affiché uniquement pour le format HD HFR) HD-SDI, 3G(Lv-B) , 3G(Lv-A) Réglage de système de sortie vidéo SLOT1 OETF SDR , S-LOG2, S-LOG3, TEST-H Réglage SLOT1 OETF Lorsque HDR MODE est OFF: Fixé sur SDR Lorsque HDR MODE est LIVE HDR: SDR, S-LOG3 ou TEST-H sélectionnable Lorsque HDR MODE est CINEMA : SDR, S-LOG2 ou S-LOG3 sélectionnable (désactivé lorsque la tête de caméra est réglée sur PMW-F55, F65(1x) ou F65(2x) sur la page <CHU MODE>. Affiche le réglage OETF de la page <SYSTEM SETTINGS>) COLOR NORMAL , WIDE Réglage d’espace couleur SLOT1 Activé uniquement lorsque le format est 4K ou HD HDR. Ne peut être modifié lorsque toutes les conditions suivantes sont remplies. Affiche le réglage COLOR SPACE de la page <SYSTEM SETTINGS>

• La tête de caméra est réglée sur PMW-F55, F65(1x) ou F65(2x) sur la page <CHU MODE>

• Le réglage COLOR SPACE de la page <SYSTEM SETTINGS> réglé sur autre que NORMAL Nom de page No. de page Élément Valeur réglée Signification35 Réglages de menu <OUTPUT FORMAT> C03 SLOT2 Réglages de format de sortie SLOT2

×2160, 4096×2160, 1920×1080, 1280×720 Réglage de résolution de vidéo de sortie SLOT2 SQD , 2SI Réglage de la méthode de sortie de division vidéo SLOT2 4K (affiché uniquement pour le format 4K) SQD : Division carrée (quadrants) 2SI : Entrelacement à 2 échantillons 59i, 59P , 50i, 50P Réglage de la méthode de numérisation et de fréquence de sortie SLOT2 en mode HFR (affiché uniquement pour le format HD HFR) (8×), (6×), (4×), (3 ×), (2×) Réglage de vitesse SLOT2 en mode HFR (affiché uniquement pour le format HD HFR) HD-SDI, 3G(Lv-B) , 3G(Lv-A) Réglage de système de sortie vidéo SLOT2 OETF SDR , S-LOG2, S-LOG3, TEST-H Réglage SLOT2 OETF Lorsque HDR MODE est OFF: Fixé sur SDR Lorsque HDR MODE est LIVE HDR: SDR, S-LOG3 ou TEST-H sélectionnable Lorsque HDR MODE est CINEMA : SDR, S-LOG2 ou S-LOG3 sélectionnable (désactivé lorsque la tête de caméra est réglée sur PMW-F55, F65(1x) ou F65(2x) sur la page <CHU MODE>. Affiche le réglage OETF de la page <SYSTEM SETTINGS>) COLOR NORMAL , WIDE Réglage d’espace couleur SLOT2 Activé uniquement lorsque le format est 4K ou HD HDR. Ne peut être modifié lorsque toutes les conditions suivantes sont remplies. Affiche le réglage COLOR SPACE de la page <SYSTEM SETTINGS>

• La tête de caméra est réglée sur PMW-F55, F65(1x) ou F65(2x) sur la page <CHU MODE>

• Le réglage COLOR SPACE de la page <SYSTEM SETTINGS> réglé sur autre que NORMAL SLOT3 Réglages de format de sortie SLOT3

, M (M : Moniteur, C : Clean) Lors du réglage sur M, les caractères et les marqueurs sont sortis par SLOT3.

×1080, 1280×720 Réglage de résolution de vidéo de sortie SLOT3

, LB Réglage Edge Crop (EC) et Letter Box (LB). Lorsque la CCU est réglée sur 720P, le réglage est fixé sur EC et affiché entre parenthèses (affiché uniquement pour le format 4K). 59i, 59P , 50i, 50P Réglage de la méthode de numérisation et de fréquence de sortie SLOT3 en mode HFR (affiché uniquement pour les formats HD HFR et 4K HFR) (vide), (2×) Réglage de sortie vidéo à vitesse 2x SLOT3. Sélectionnable uniquement lorsque CURRENT de <CHU MODE> (C09) est réglé sur F65(2×) (affiché uniquement pour les formats HD HFR et 4K HFR). HD-SDI , 3G(Lv-B), 3G(Lv-A) Réglage de système de sortie vidéo SLOT3 OETF SDR Réglage SLOT3 OETF (affichage uniquement) COLOR NORMAL Réglage d’espace couleur SLOT3 (affichage uniquement) Nom de page No. de page Élément Valeur réglée Signification36 Réglages de menu <OUTPUT FORMAT> C03 SLOT4 Réglages de format de sortie SLOT4 1920×1080, 1280×720 Réglage de résolution de vidéo de sortie SLOT4 (affichage uniquement) EC, LB Réglage Edge Crop (EC) et Letter Box (LB). Lié au réglage de SLOT3 (affiché uniquement pour le format 4K). 59i , 50i Réglage de la méthode de numérisation et de fréquence de sortie SLOT4 en mode HFR (affiché uniquement pour les formats HD HFR et 4K HFR) OETF SDR Réglage SLOT4 OETF (affichage uniquement) COLOR NORMAL Réglage d’espace couleur SLOT4 (affichage uniquement)

, ON Réglage d’activation/désactivation de HD CUTOUT. Affiché uniquement lorsque SZC-2001/2001M/2001W est installé. <GENLOCK> C04 REFERENCE CCU, INTERNAL, GENLOCK Signal sync de référence en utilisation (affichage uniquement) GENLOCK Réglage et état du signal sync de référence saisie dans le connecteur REFERENCE IN (non affiché lorsque la CCU est raccordée) STATUS État du signal sync de référence entré dans le connecteur REFERENCE IN (affichage uniquement). FORMAT Format du signal sync de référence entré dans le connecteur REFERENCE IN (affichage uniquement). PHASE V –1024 à +1023, 0 Sort la phase V vidéo relative au signal sync de référence d’entrée (retard représenté par des valeurs positives). PHASE H –1700 à +1700, 0 Sort la phase H vidéo relative au signal sync de référence d’entrée (retard représenté par des valeurs positives).

SYNC, HD SYNC, (THROUGH) Réglage de sélecteur de signal sync composite SD et du signal sync à trois niveaux HD. (THROUGH est sélectionné lorsqu’un signal est entré sur le connecteur REFERENCE IN.) VIDEO OUT Réglage de phase de sortie vidéo (lorsque raccordé à la CCU). SLOT1 à SLOT4 sortent la phase H vidéo relative au signal sync interne (retard représenté par des valeurs positives) VIDEO OUT PHASE H –256 à +255, 0 <RETURN> C05 SDI1 1080/59.94i(PsF), 1080/59.94P, 1080/50i(PsF), 1080/50P,

Format du signal vidéo entré sur le connecteur SDI1 (affichage uniquement) --- : Lorsqu’une CCU est raccordée Disponible uniquement pour la connexion d’extension. SDI2 1080/59.94i(PsF) , 1080/59.94P, 1080/50i(PsF), 1080/50P,

NO SIGNAL, ---, HD PROMPTER

Format du signal vidéo entré sur le connecteur SDI2 (affichage uniquement) --- : Lorsqu’une CCU est raccordée HD PROMPTER: le prompteur HD est activé. Disponible uniquement pour la connexion d’extension.

, ON, --- Réglage d’activation/désactivation de synchroniseur de cadre de retour de signal

, ON, --- Réglage d’activation/désactivation du prompteur HD Disponible uniquement pour la connexion d’extension. Nom de page No. de page Élément Valeur réglée Signification37 Réglages de menu <IP ADDRESS SETTINGS> C06 IP ADDRESS 0.0.0.0 à 255 255 255 255 Réglage d’adresse IP SUBNET MASK 0.0.0.0 à 255 255 255 255 Réglage de masque sous-réseau DEFAULT GATEWAY 0.0.0.0 à 255 255 255 255 Réglage d’adresse IP de passerelle SET ENTER pour exécuter MAC ADDRESS 00:00:00:00:00:00 à FF:FF:FF:FF:FF:FF Adresse MAC de l’appareil (affichage uniquement) <CNS SETTINGS> C07 (Non disponible lorsqu’une CCU est raccordée). CNS MODE LEGACY, BRIDGE Réglage de mode de communication SET ENTER pour exécuter <DATE> C08 DATE/TIME DATE 2013.**.** à 20**.**.** Réglage et affichage de date TIME 00:00 à 23:59 Réglage et affichage de l’heure FILE TIMESTAMP FORMAT Y : Année Mn : Mois (en chiffres) Mn : Mois (abréviation en anglais) D : Jour FILE_TIMESTAMP 1 Y/Mn/D, 2 Mn/D, 3 D/M/Y 4 D/M, 5 M/D/Y , 6 M/D <CHU MODE> C09 CURRENT PMW-F55, F65(1×), F65(2×), HDC4300/HDC-P43 Réglage de tête de caméra actuellement sélectionné PMW-F55 ENTER pour exécuter Ajuste le réglage de la tête de caméra sur PMW-F55. F65(1×) ENTER pour exécuter Ajuste le réglage de la tête de caméra sur F65 (vitesse normale). F65(2×) ENTER pour exécuter Ajuste le réglage de la tête de caméra sur F65 (fréquence d’image 2×). Disponible uniquement lorsque le SZC-2002/4002 est installé. HDC4300/ HDC-P43 ENTER pour exécuter Ajuste le réglage de la tête de caméra sur HDC4300 ou HDC-P43. <TRANSMIT> C10

CCU TRANSMIT HIGH BIT RATE

, HD-SDI Règle le type de CCU raccordée. HIGH BIT RATE : CCU prenant en charge un débit binaire élevé. HD-SDI : CCU ne prenant pas en charge un débit binaire élevé. Les CCU avec une transmission optique de 1,5 Gbps ne sont pas prises en charge. NETWORK TRUNK BIT RATE 100Mbps, 1Gbps Règle la largeur de bande de communication NETWORK TRUNK. Nom de page No. de page Élément Valeur réglée Signification38 Réglages de menu <OTHERS> C11 ASSIGNABLE SWITCH OFF, BPU BARS Sélection de la fonction de touche attribuable HD DOWNCONV FILTER

à 4, 1(V:0.3), 1(V:0.6) Type de filtre converti de signal vidéo 4K vers signal

CHARACTER LEVEL 1 à 5 Niveau de contraste de caractère de menu 2× MODE (HD) 0 (SRMASTER), 1 (EVS) Sélectionne le mode de sortie pour la vidéo HD 2× (SLOT3). 0 (SRMASTER) : Reproduction par alignement sur le champ en forme de sabot de cheval. (Compatible avec SR-R1000.) 1 (EVS) : Reproduction par alignement avec le champ. (Compatible avec des serveurs fabriqués par EVS.) Affiché uniquement lorsque le format est 4K HFR. CLEAR BPU SETTINGS ENTER pour exécuter Réinitialisation sur les réglages par défaut au départ d’usine

, HFR LINK Règle le signal de retour VF sur la caméra. NORMAL: Signal de vitesse normale HFR LINK: Signal HFR 1LINK (l’image stable peut être utilisée comme image à afficher sur le viseur)

, ON Affiche des marqueurs qui identifien chaque canal pour la sortie des signaux vidéo HFR à partir des connecteurs de sortie SDI de 8 canaux (max). <OPTION KEY> C12 READ (USBtCAM) ENTER pour exécuter Permet de lire la clé d’installation à partir d’une clé USB. INSTALLED OPTION Liste des options installées (affichage uniquement) <HD CUTOUT> C13

, ON Réglage d’activation/désactivation de la fonction HD CUTOUT (disponible uniquement lorsque le SZC-2001/2001M/2001W est installé).

ZOOM&PERSPECTIVE Sélection du mode HD CUTOUT SIMPLE HD : Découpe d’image HD comme d’une image 4K. ZOOM&PERSPECTIVE : Lorsque’une image HD est coupée de l’image 4K, la distorsion est corrigée. Prise en charge du zoom avant/arrière CUTOUT POSITION CH 1 , 2 Spécifiez le cadre de découpe à contrôler. CENTER H –2048 à +2047, 0 Position centrale du cadre de découpe (H) CENTER V –1080 à +1079, 0 Position centrale du cadre de découpe (V) ZOOM 1.0 à 4.0, 2.0 Facteur Zoom CAMERA TILT –45.0 à +45.0, 0 Angle d’inclinaison de la caméra CAMERA ROLL –5.0 à +5.0, 0 Angle d’inclinaison latérale de la caméra FOCAL LENGTH 7 a 500, ∞ Longueur focale de lfobjectif (longueur focale de lfobjectif 2,8~ lorsque LA-FZB2 est raccorde). ∞ : Equivalent a un simple CUTOUT avec zoom

C14 DETAIL LEVEL –99 à 99, 0 Règle le degré de décalage de DETAIL LEVEL à ajouter à la vidéo HD HFR. DETAIL LEVEL est la norme pour la vitesse normale HD réglée à partir du MSU/RCP. 0 est le même que la vitesse normale HD. DETAIL CRISP –99 à 99, 0 Règle le degré de décalage de DETAIL CRISP à ajouter à la vidéo HD HFR. DETAIL CRISP est la norme pour la vitesse normale HD réglée à partir du MSU/RCP. 0 est le même que la vitesse normale HD. Nom de page No. de page Élément Valeur réglée Signification39 Réglages de menu <NETWORKED MEDIA INTERFACE> C15 NETWORK INTERFACE

Sélectionne l’interface réseau à régler/afficher.

Active ou désactive DHCP. IP ADDRESS 0.0.0.0 ~ 255.255.255.255 Lorsque DHCP est activé : Affiche l’adresse IP attribuée grâce à DHCP pour l’interface réseau sélectionnée. Lorsque DHCP est désactivé : Règle et affiche l’adresse IP pour l’interface réseau sélectionnée. SUBNET MASK 0.0.0.0 ~ 255.255.255.255 Lorsque DHCP est activé : Affiche le masque sous-réseau grâce à DHCP pour l’interface réseau sélectionnée. Lorsque DHCP est désactivé : Règle et affiche le masque sous-réseau pour l’interface réseau sélectionnée. DEFAULT GATEWAY

~ 255.255.255.255 Lorsque DHCP est activé : Affiche l’adresse IP de passerelle par défaut grâce à DHCP pour l’interface réseau sélectionnée. Lorsque DHCP est désactivé : Règle et affiche l’adresse IP de passerelle par défaut pour l’interface réseau sélectionnée. MAC ADDRESS 00:00:00:00:00:00 ~ FF:FF:FF:FF:FF:FF Adresse MAC spécifique de l’interface réseau sélectionnée (affichage uniquement)

MANAGER> C16 NETWORK INTERFACE NMI LAN1 , NMI LAN2 Sélectionne l’interface réseau à configurer/afficher.

CONNECTION DISABLE, ENABLE

Règle s’il faut connecter ou non le IP Live System Manager (LSM) pour l’interface réseau sélectionnée.

, (OFF) Règle s’il faut connecter ou non LSM grâce aux informations DHCP. (Si DHCP sur la page NETWORKED MEDIA INTERFACE est réglé sur OFF, cette fonction est désactivée et OFF s’affiche.) LSM IP ADDRESS

à 255 255 255 255 Règle l’adresse IP du LSM. Le réglage s’applique lorsque SET est exécuté. Désactivé lorsque DHCP est réglé sur ON. CONNECTION STATUS SLOT1 DISCONNECTED, CONNECTING, CONNECTED Affiche l’état de connexion du LSM pour l’interface réseau sélectionnée du SLOT1. SLOT2 DISCONNECTED, CONNECTING, CONNECTED Affiche l’état de connexion du LSM pour l’interface réseau sélectionnée du SLOT2. SLOT3/4 DISCONNECTED, CONNECTING, CONNECTED Affiche l’état de connexion du LSM pour l’interface réseau sélectionnée du SLOT3/4. Nom de page No. de page Élément Valeur réglée Signification40 Réglages de menu Repères de diamond 4K 2SI Cette fonction est pour l’affichage d’un motif de test comme le suivant dans la zone en bas à droite de la barre des couleurs 4K lors de la sortie d’échantillon d’intercalaire 4K 2. OK est affiché si les connexions pour les liens Links 1 à 4 sont corrects et OK ne s’affiche pas s’ils ne sont pas corrects. Cette fonction peut être utilisée pour vérifier les connexions. Menu DIAGNOSIS Connexions correctes Lorsque Link 1 et Link 2 ont été échangés Nom de page No. de page Élément Valeur réglée Signification <OPTICAL LEVEL> D01 OPTICAL LEVEL Affichage graphique de barre Affichage graphique de barre de la condition de levier de signal optique entre l’appareil et la CCU. CABLE LENGTH x,x km Longueur du câble de fibre optique entre la CCU et la tête de la caméra. <BOARD STATUS> D02 SY OK, NG État de la carte interne

<CONNECTION STATUS> D03 CHU DOCKING OK, NG, --- Etat de connexion de la caméra vidéo (pas affiché pour la connexion HDC4300 ou HDC-P43). --- : Lorsque l’adaptateur de système de caméra n’est pas raccordé. POWER OK, NG, --- Etat de l’alimentaiton de la caméra vidéo (pas affiché pour la connexion HDC4300 ou HDC-P43). --- : Lorsque DOCKING est réglé sur NG ou l’adaptateur de système de caméra n’est pas raccordé. CABLE OPEN, CONNECTED Etat de connexion du câble de la caméra vidéo (pas affiché pour la connexion HDC4300 ou HDC-P43). COMM OK, NG, --- État de la communication de la caméra vidéo. --- : Lorsque DOCKING est réglé sur NG ou l’adaptateur de système de caméra n’est pas raccordé. CSA CABLE OPEN, CONNECTED Etat de connexion de l’adaptateur du système de caméra (pas affiché pour la connexion HDC4300 ou HDC-P43). COMM OK, NG, --- Etat de communication de l’adaptateur du système de caméra (pas affiché pour la connexion HDC4300 ou HDC-P43). --- : Lorsque CABLE est réglé sur OPEN. CCU CABLE OPEN, CONNECTED Etat de connexion de la CCU COMM OK, NG, --- Etat de communication de la CCU --- : Lorsque CABLE est réglé sur OPEN.41 Réglages de menu <ROM VERSION> D04 CAMERA APP Numéro de la version, date, nom de dispositif. Informations de version ROM installée sur chaque dispositif OS Version OS UPDATER Version de la mise à jour du logiciel SY Vx.xx Version ROM de la carte SY TX Vx.xx Version ROM de la carte TX DEC Vx.xx Version ROM de la carte DVP DPR1 Vx.xx Version ROM de la carte DPR1 DPR2 Vx.xx Version ROM de la carte DPR2 4K-POST Vx.xx Version ROM de la carte DVP 2K-POST Vx.xx Version ROM de la carte DVP SDP Vx.xx Version ROM de la carte DVP <ROM VERSION 2> D05 NMI LSI Vx.xx Version du logiciel de LSI pour la sortie IP 4K-NET Vx.xx Version du PLD 2K-NET Vx.xx Version du PLD <SERIAL NO> D06 MODEL Nom du modèle NO Numéro de série <IP ADDRESS> D07 IP ADDRESS 0.0.0.0 à 255.255.255.255 Adresse IP de l’appareil (affichage uniquement) SUBNET MASK 0.0.0.0 à 255.255.255.255 Masque de sous-réseau (affichage uniquement) DEFAULT GATEWAY 0.0.0.0 à 255.255.255.255 Adresse IP de passerelle (affichage uniquement) MAC ADDRESS 00:00:00:00:00:00 à FF:FF:FF:FF:FF:FF Adresse MAC de l’appareil (affichage uniquement) <LAN STATUS> D08 AUTO NEGOTIATION OFF, ON Réglage de négociation automatique CONNECTION SPEED 10M, 100M Vitesse de connexion DUPLEX MODE HALF, FULL Réglage de mode duplex LINK CONDITION DOWN, UP Etat de connexion LAN <CNS STATUS> D09 CNS MODE LEGACY, BRIDGE Réglage de mode de communication Nom de page No. de page Élément Valeur réglée Signification42 Annexes Annexes Précautions Si l’appareil est soudainement déplacé d’un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l’humidité peut se former sur la surface externe de l’appareil et/ou à l’intérieur de l’appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l’appareil hors tension et patientez le temps que la condensation disparaisse avant d’utiliser l’appareil. L’utilisation de l’appareil avec de la condensation pourrait endommager l’appareil. Le ventilateur et la batterie sont des consommables qui doivent être régulièrement remplacés. Lorsque vous utilisez l’appareil à température ambiante, le cycle de remplacement est d’environ 5 ans. Mais, ce cycle de remplacement ne représente qu’une indication et ne garantit pas la durée de vie de ces consommables. Pour plus de détails sur le remplacement de ces pièces, veuillez contacter votre revendeur. La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l’utilisation dépasse la fréquence d’utilisation normale, la durée de vie peut être réduite en conséquence. Ne poussez pas la partie maillée du panneau avant avec vos doigts ou des objets points. Environnement d’utilisation

• Évitez toute pièce avec température élevée ou la proximité de sources de chaleur.

• Ne placez pas l’appareil dans des endroits à fort champ électrique ou magnétique.

• Endroits secs avec une bonne ventilation

• Évitez tout endroit exposé à la lumière du soleil ou une lumière forte. Evitez les impacts violents Si l’appareil vient à tomber ou à subir un choc violent, il risque de tomber en panne. Ne couvrez pas l’appareil avec du tissu Lorsque l’appareil fonctionne, ne le couvrez pas de tissu ou tout autre matériau. Ceci risque d’augmenter la température et de causer une panne. Après l’utilisation Placez le commutateur POWER sur la position OFF. Entretien Si le boîtier ou les panneaux de l’appareil sont sales, essuyez- les avec un chiffon sec. Pour éliminer les taches rebelles, utilisez un chiffon doux imbibé d’un peu de détergent neutre, puis essuyez-le. N’utilisez pas de solvants volatiles tels que de l’alcool ou du diluant, qui peuvent endommager la finition de l’appareil. Pour éviter les interférence électromagnétiques des dispositifs de communication portables L’utilisation de téléphones portables ou tout autre outil de communication près de la caméra peut entraîner un mauvais fonctionnement avec les signaux audio et vidéo. Nous vous recommandons de mettre tous les appareils de communication portables hors tenion. Messages d’erreur Lorsqu’une erreur est détectée dans l’appareil ou la caméra vidéo, les messages suivants peuvent être affichés sur la sortie vidéo configurée pour la sortie moniteur (M). Affichez le menu ou l’écran d’état pour voir les messages. Remarque Message d’erreur SignificationTEMP WARNING Erreur de température interne.PLD NG Erreur de PLD interne.PLEASE CONFIRM CHU MODE ON CSALe réglage de tête de caméra CSA ne correspond pas à la tête de caméra connectée.PLEASE CONFIRM CHU MODE ON BPULe réglage de tête de caméra BPU ne correspond pas à la tête de caméra connectée.PLEASE UPDATE CSA SOFTWARELes versions de logiciel BPU et CSA ne correspondent pas.43 Caractéristiques techniques Caractéristiques techniques Généralités Alimentation 100 V à 240 V CA, 50/60 Hz Consommation électrique 2 A (max) Température de fonctionnement 5 °C à 40 °C (41 °F à 104 °F) Température de stockage –20 °C à +60 °C (-4 °F à +140 °F) Poids Environ 8,8 kg (19 li. 6,4 on.) Connecteurs d’entrée/de sortie CAMERA Connecteur de fibre optique (1) CCU Connecteur de fibre optique (1) REMOTE Connecteur multiple à 8 broches (1) LAN 8 broches (1) Connecteurs d’entrée AC IN 100 V à 240 V CA (1) SDI1, SDI2 Type BNC (2) 3G-SDI : SMPTE ST424/425 Level-B, 2,970 Gbps/2,967 Gbps HD-SDI : SMPTE ST292, 0,8 Vc-c, 75 ohms, 1,485 Gbps/1,4835 Gbps REFERENCE IN Type BNC (1) HD : SMPTE ST274, sync à trois-niveaux, 0,6 Vc-c, 75 ohms SD : Black burst (NTSC : 0,286 Vc-c, 75 ohms/PAL : 0,3 Vc-c, 75 ohms) Connecteurs de sortie

(SLOT4) Type BNC (2) HD-SDI : SMPTE ST292, 0,8 Vc-c, 75 ohms, 1,485 Gbps/1,4835 Gbps REFERENCE OUT Type BNC (1) HD : SMPTE ST274, sync à trois-niveaux, 0,6 Vc-c, 75 ohms SD : Sync composite, 0,3 Vc-c, 75 ohms HD SYNC/SD SYNC sélectionnable NMI-LAN (SLOT1) SFP+ (2) 10G BASE-** (utilisant SFP+ module émetteur-récepteur) NMI-LAN (SLOT2) NMI-LAN (SLOT3/4) Accessoires fournis Plaques numérotées (1 jeu) Guide d’utilisation (1) OPERATION MANUAL (Mode d’emploi) (CD-ROM) (1) Accessoires en option États-Unis et Canada : Fixation de fiche B (2-990-242-01) Autres régions : Fixation de fiche C (3-613-640-01) États-Unis et Canada : Cordon d’alimentation (1-551-812-XX) Autres régions : Cordon d’alimentation (1-782-929-XX) Câbles de connexions CCA-5-3 (3 m) et CCA-5-10 (10 m) SFP+ module Manuel d’entretien Appareils apparentés Caméscope à enregistrement sur carte mémoire PMW-F55 Caméra de cinéma numérique F65 Adaptateur de système de caméra CA4000 Caméra couleur HDC4300 Caméra Polyvalente HDC-P43 Unité de commande de caméra HD HDCU2000/2500 Logiciel HD CUTOUT SZC-2001/2001M/2001W Logiciel HD HFR SZC-2002/2002M/2002W Logiciel HFR SZC-4002/4002M/4002W Panneau de télécommande série RCP-1000 Unité de configuration principale MSU-1000/1500 Adaptateur réseau de commande de caméra CNA-144 Caractéristiques techniques La conception et les spécifications sont sujettes à des modifications sans préavis. Licences de Logiciels Libres Sur la base des contrats de licence entre Sony et les détenteurs de copyright des logiciels, ce produit utilise des logiciels libres. Pour répondre aux exigences des détenteurs de copyright des logiciels, Sony est dans l’obligation de vous informer sur le contenu de ces licences. Pour connaître le contenu de ces licences, voir « License1.pdf » dans le dossier « License » du CD-ROM fourni. Adobe Reader doit être installé sur votre ordinateur pour visualiser des fichiers PDF. Si Adobe Reader n’est pas installé sur votre ordinateur, vous pouvez le télécharger en vous rendant à l’adresse URL suivante. http://get.adobe.com/reader Dimensions Remarques

• Vérifiez toujours que l’appareil fonctionne correctement avant l’utilisation. Sony n’assumera pas de responsabilité pour les dommages de quelque sorte qu’ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu’elle soit.

• Sony n’assumera pas de responsabilité pour les réclamations, quelle qu’elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.

• Sony n’assumera pas de responsabilité pour la cessation ou l’interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit. Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d’une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité. Selon l’environnement d’exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder à l’appareil. Avant de connecter l’appareil au réseau, vérifiez que le réseau est bien protégé. 424 mm (16

po.)Les informations fournies dans ce manuel sont la propriété de Sony Corporation et sont destinées uniquement à être utilisées par les acquéreurs de l’appareil décrit dans ce manuel. Sony Corporation interdit formellement la reproduction de n’importe quelle partie de ce manuel ou l’utilisation de celui-ci à des fins autres que l’utilisation et l’entretien de l’appareil décrit sans l’autorisation explicite de Sony Corporation.Sony Corporation BPU4500 (SY) 4-585-806-22 (1) © 2015
