MODE D'EMPLOI Firma 130A SPEKTRUM

14 ans et plus. Ceci n’est pas un jouet.

AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation afi n de vous

familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves. Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la sur- veillance directe d’un adulte. N’essayez pas de démonter le produit, de l’utiliser avec des composants incompatibles ou d’en améliorer les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant l’assemblage, le réglage et l’utilisation, ceci afi n de manipuler correctement l’appareil et d’éviter tout dégât matériel ou toute blessure grave. REMARQUE La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation àjour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit. Signifi cation de certains termes spécifi ques REMARQUE : Ce produit est uniquement réservé à une utilisation avec des modèles réduits radiocommandés de loisir. Horizon Hobby se dégage de toute responsabilité et garantie si le produit est utilisé d‘autre manière que celle citée précédemment. Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit:

AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement,

peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superfi cielle. ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves. REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures.FR

Véhicule résistant à l’eau et équipé d’une électronique étanche Votre nouveau véhicule Horizon Hobby a été conçu et fabriqué en combinant des composants étanches et des composants résistants à l’eau vous permettant d’utiliser ce produit dans plusieurs “Conditions Humides” incluant les fl aques d’eau, les ruisseaux, l’herbe humide, la neige et même la pluie. Bien que le véhicule possède une grande résistance vis-à-vis de l’eau, il n’est pas entièrement étanche et votre véhicule ne doit PAS être utilisé comme un sous-marin. Les différents composants électroniques installés sur le véhicule, comme le contrôleur de vitesse électronique (ESC), le ou les servo(s) et le récepteur sont étanches, cependant la plupart des composants mécaniques résistent aux projections d’eau mais ne doivent pas être immergés. Les pièces métalliques comme les roulements, les axes de suspension, les vis et les écrous ainsi que les contacts des prises des câbles électriques sont exposés à l’oxydation si vous n’effectuez un entretien supplémentaire après avoir utilisé le produit dans des conditions humides. Pour conserver à long terme les performances de votre véhicule et conserver la garantie, les procédures décrites dans la section «Maintenance en conditions humides» doivent être régulièrement effectuées si vous roulez dans des conditions humides. Si vous ne souhaitez pas effectuer la maintenance supplémentaire requise, vous ne devez pas utiliser le véhicule dans ces conditions. ATTENTION: un défaut de soin durant l’utilisation et un non-respect des consignes suivantes peut entraîner un dysfonctionnement du produit et/ou annuler la garantie. Précautions Générales

• Lisez avec attention les procédures de maintenance en conditions humides et vérifi ez que vous possédez tous les outils nécessaires pour effectuer la maintenance du véhicule.

• Toutes les batteries ne peuvent être utilisées en conditions humides. Consultez la documentation du fabricant de votre batterie avant utilisation. Des précautions doivent être appliquées quand vous utilisez des batteries Li-Po en conditions humides.

• La majorité des émetteurs ne résistent pas aux projections d’eau. Consultez le manuel ou le fabricant de votre émetteur avant utilisation.

• N’utilisez jamais votre émetteur ou votre véhicule sous un orage.

• N’utilisez JAMAIS votre véhicule où il pourrait entrer en contact avec de l’eau salée (Eau de mer ou fl aque d’eau sur une route salée), ou de l’eau polluée ou contaminée.

• Une petite quantité d’eau peut réduire la durée de vie du moteur s’il n’est pas certifi é étanche ou résistant aux projections d’eau. Si le moteur devient excessivement humide, appliquez légèrement les gaz pour évacuer le maximum d’eau du moteur. Faire tourner à un régime élevé un moteur humide causerait son endommagement rapide.

• L’utilisation en conditions humides peut réduire la durée de vie du moteur. La résistance de l’eau cause des efforts plus importants. Adaptez le rapport de transmission en utilisant un pignon plus petit ou une couronne plus grande. Cela augmentera le couple (et la durée de vie du moteur) quand vous roulez dans la boue, dans les fl aques profondes ou n’importe quelle autre condition humide, cela augmente la charge appliquée au moteur. Maintenance en conditions humides

• Evacuez l’eau collectée par les pneus en les faisant tourner à haute vitesse. Retirez la carrosserie, retournez le véhicule et donnez des courts coups d’accélérateur plein gaz jusqu’à ce que l’eau soit retirée. ATTENTION: Tenez toujours éloigné des parties en rotation, les mains, les doigts, les outils ou autre objet lâches/pendants.

• Retirez la batterie et séchez ses contacts. Si vous possédez un compresseur d’air ou une bombe d’air compressé, chassez toute l’humidité qui se trouve dans la prise.

• Retirez les roues du véhicule et rincez-les à l’aide d’un arrosoir pour retirer la boue et la poussière. Evitez de rincer les roulements et la transmission.FR

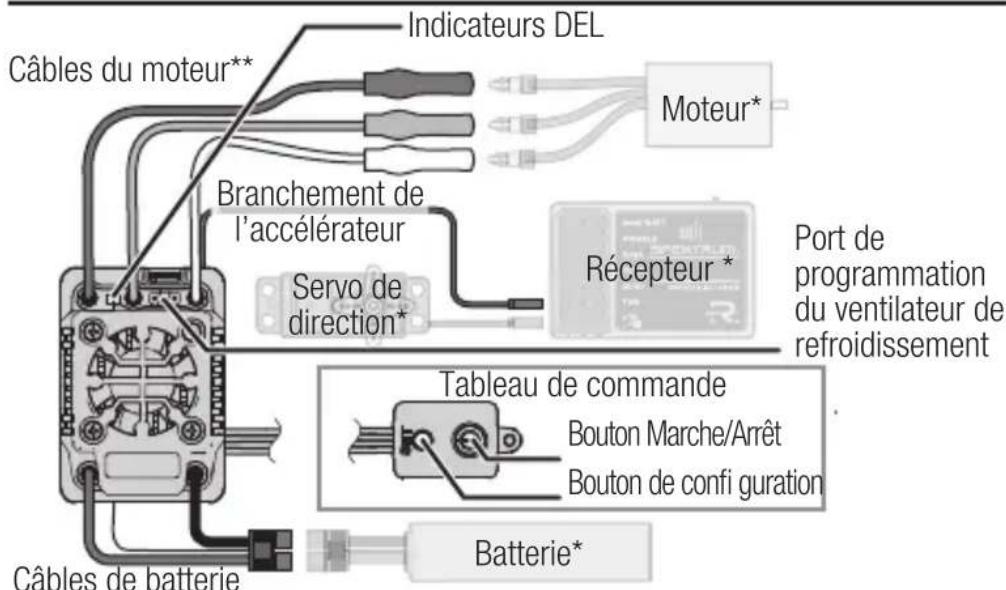

Schéma de câblage Câbles du moteur** Câbles de batterie Servo de direction* Branchement de l’accélérateur Récepteur* Moteur* Batterie* Port de programmation du ventilateur de refroidissement Indicateurs DEL Tableau de commande Bouton de confi guration Bouton Marche/Arrêt REMARQUE: N’utilisez jamais un nettoyeur haute-pression pour nettoyer le véhicule.

• Utilisez un compresseur d’air ou une bombe d’air compressée pour sécher le véhicule et vous aider à retirer l’eau logée dans les renfoncements et les recoins.

• Vaporisez du lubrifi ant ou de l’anti-humidité sur les roulements, les vis ou autres pièces métalliques. Ne pas en vaporiser sur le moteur.

• Laissez le véhicule sécher avant de le stocker. L’eau (et l’huile) peuvent continuer à s’écouler durant quelques heures.

• Augmentez la fréquence d’inspection, de démontage et de lubrifi cation des éléments suivants: - Les axes de roues et roulements des fusées avant et arrière. - Tous les boitiers de transmissions, pignons et différentiels. - Le Moteur—nettoyez-le à l’aide d’un aérosol de nettoyant moteur et lubrifi ez les paliers à l’aide de lubrifi ant pour roulements. Signal des gaz Accélération SMART: Le variateur ESC Spektrum Firma

est compatible avec l’accélération SMART. L’accélération SMART associe les signaux des gaz aux données de télémétrie provenant du variateur ESC sur un connecteur de servo normal à trois fi ls. Les récepteurs compatibles avec l’accélération SMART détectent un variateur ESC d’accélération SMART et commencent automatiquement à envoyer des données de télémétrie à votre émetteur. ** Certains variateurs ESC Firma sont équipés de connecteurs cylindriques femelle directement sur le boîtier de l’ESC

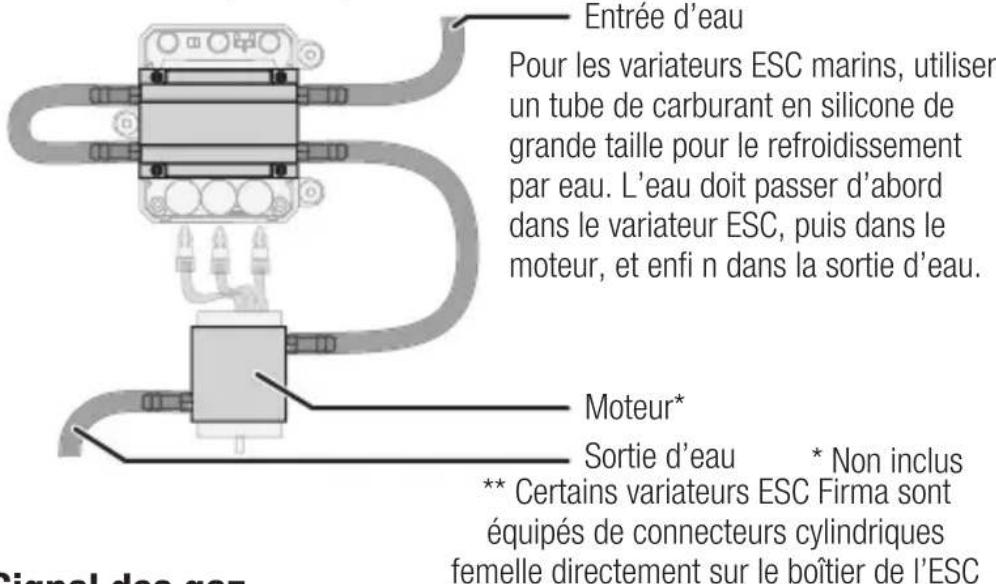

• Non inclus Moteur* Sortie d’eau Pour les variateurs ESC marins, utiliser un tube de carburant en silicone de grande taille pour le refroidissement par eau. L’eau doit passer d’abord dans le variateur ESC, puis dans le moteur, et enfi n dans la sortie d’eau. Entrée d’eau Refroidissement par eau pour les versions marinesFR

Le branchement à l’accélération SMART permet à ce variateur ESC de transmettre la tension, le courant et d’autres données de télémétrie. Le variateur peut également transmettre des données sur les batteries Spektrum SMART compatibles. Une batterie Spektrum SMART dotée d’un connecteur IC3

est requise pour la transmission de données sur la batterie. Les connecteurs de sérieEC (EC3

) permettent une utilisation basique, mais ne fournissent pas de données sur les batteries SMART. L’accélération SMART est disponible uniquement sur certains récepteurs de télémétrie Spektrum; pour plus d’informations, consultez le manuel de votre récepteur. Si le variateur ESC n’est pas connecté à un récepteur compatible avec l’accélération SMART, aucune donnée de télémétrie ne sera transmise par le variateur ESC, mais celui-ci fonctionnera normalement avec un signal de servo courant (PWM). Signal de servo normal (PWM): Les variateurs ESC Firma sont entièrement compatibles avec les récepteurs RC courants et utilisent un signal PWM conventionnel en vue d’une utilisation basique. Installation et câblage

1. Montez le variateur ESC et le bouton d’alimentation à l’aide de ruban adhésif double face ou

de bandes velcro adhésives. Choisissez un endroit bien aéré pour le montage du variateur ESC afi n de permettre son refroidissement. Les languettes de montage du variateur ESC peuvent aussi être utilisées pour fi xer le variateur ESC au châssis du véhicule.

2. Branchez les trois fi ls du moteur du variateur ESC aux fi ls du moteur, dans n’importe

quel ordre. Dans le cas où le moteur tourne dans la mauvaise direction, inversez le branchement des deux fi ls.

3. Connectez le fi l du servo des gaz au port des gaz de votre récepteur.

4. Protégez tous les câbles afi n qu’ils ne risquent pas de s’endommager ou d’être happés

par des pièces en mouvement. REMARQUE: Ne branchez pas une batterie de récepteur dédiée au récepteur avec le variateur ESC. Lorsque le variateur ESC est activé, il fournit au récepteur une tension régulée de 6V depuis la batterie principale par le biais du branchement de l’accélérateur. Le variateur ESC peut s’endommager si le récepteur est également branché à une batterie de récepteur dédiée. Calibrage du variateur ESC et de l’émetteur

1. Commencez une fois l’affectation de l’émetteur et du récepteur terminée.

2. Réglez le canal d’accélérateur de votre émetteur sur une course à 100% et le trim à

3. Activez votre émetteur et raccordez une batterie au variateur ESC, mais ne le mettez

4. Appuyez sur le bouton de confi guration et maintenez-le enfoncé tout en allumant le

variateur ESC. Lorsque la DEL rouge commence à clignoter, relâchez le bouton de confi guration. Le variateur ESC entrera en mode programmation en cas de pression sur le bouton pendant plus de trois secondes. CONSEIL: La DEL rouge devrait clignoter lorsque le variateur ESC entre en mode calibrage. Si la DEL verte clignote, le variateur ESC est en mode programmation.

5. Laissez la commande d’accélération en position neutre, puis appuyez sur le bouton de

confi guration et relâchez-le. La DEL rouge cessera de clignoter, la DEL verte clignotera une fois et le moteur émettra une tonalité pour indiquer que la position neutre a été acceptée.

6. Maintenez la commande d’accélération en position pleins gaz, puis appuyez sur le

bouton de confi guration et relâchez-le. La DEL verte clignotera deux fois et le moteur émettra deux tonalités pour indiquer que la position pleins gaz a été acceptée.

7. Maintenez la commande d’accélération en position plein freinage, puis appuyez sur le

bouton de confi guration et relâchez-le. La DEL verte clignotera trois fois et le moteur émettra trois tonalités pour indiquer que la position plein freinage a été acceptée. Le moteur fonctionnera normalement une fois le calibrage terminé.FR

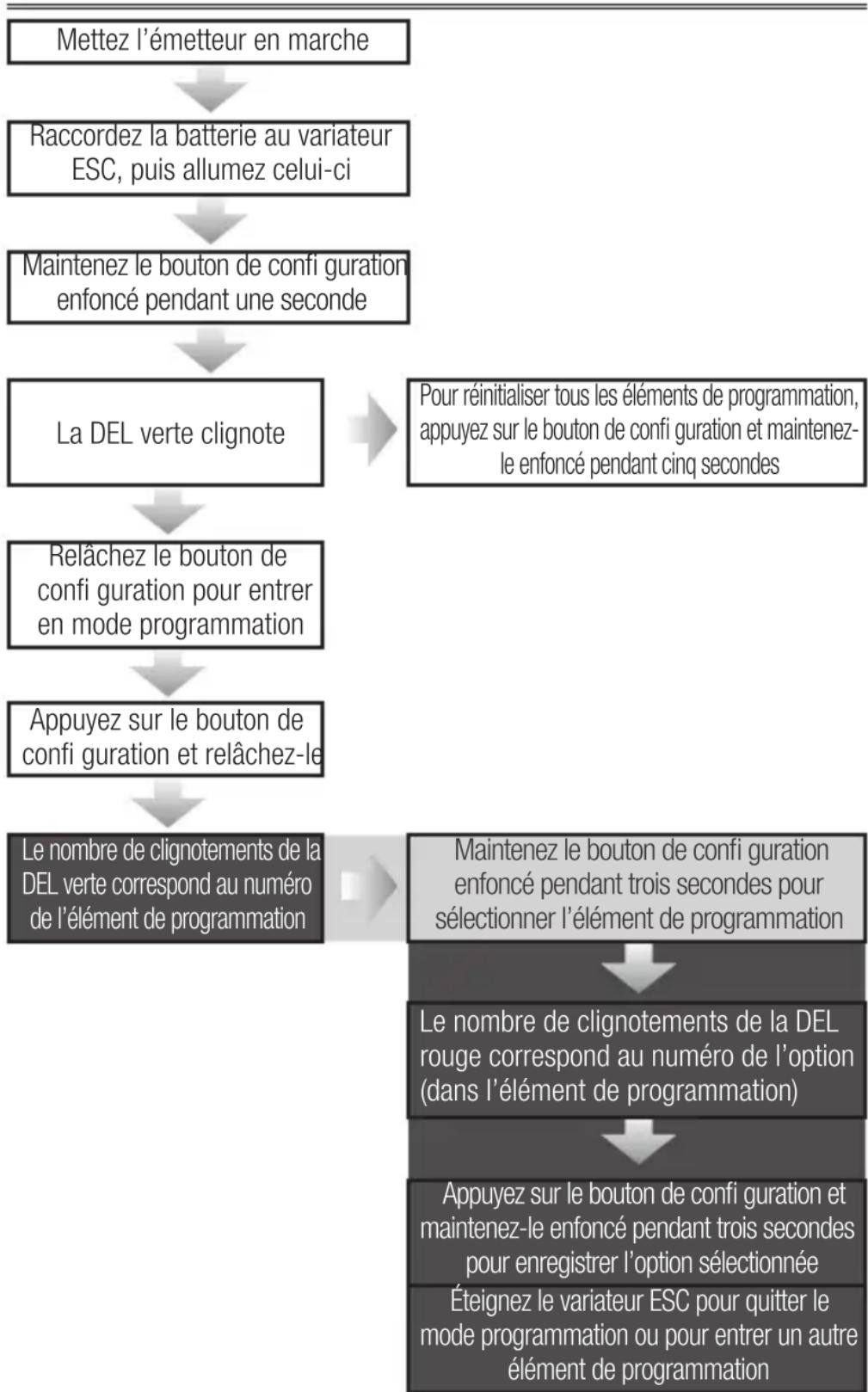

Mettez l’émetteur en marche Raccordez la batterie au variateur ESC, puis allumez celui-ci Maintenez le bouton de confi guration enfoncé pendant une seconde La DEL verte clignote Pour réinitialiser tous les éléments de programmation, appuyez sur le bouton de confi guration et maintenez- le enfoncé pendant cinq secondes Relâchez le bouton de confi guration pour entrer en mode programmation Appuyez sur le bouton de confi guration et relâchez-le Le nombre de clignotements de la DEL verte correspond au numéro de l’élément de programmation Maintenez le bouton de confi guration enfoncé pendant trois secondes pour sélectionner l’élément de programmation Le nombre de clignotements de la DEL rouge correspond au numéro de l’option (dans l’élément de programmation) Appuyez sur le bouton de confi guration et maintenez-le enfoncé pendant troissecondes pour enregistrer l’option sélectionnée Éteignez le variateur ESC pour quitter le mode programmation ou pour entrer un autre élément de programmation Programmation des boutons Autres options de programmation D’autres options de programmation sont proposées, notamment le boîtier de programmation du variateur ESC SPMXCA200 Smart Firma et l’application de mise à jour et de programmation SmartLink USB. Consultez le site SpektrumRC.com pour plus de détails sur les variateurs ESC Firma.FR

Indicateur DEL Code DEL Variateur ESC allumé, indicateur DEL éteint La commande d’accélérateur est dans la zone neutre DEL rouge allumée L’ESC fonctionne en marche avant, marche arrière ou frein DEL rouge et verte allumées L’ESC est à plein régime, à plein frein ou à plein régime La DEL rouge clignote avec de brèves mono-impulsions Protection LVC activée La DEL verte clignote avec de brèves mono- impulsions Le variateur ESC est en mode protection thermique La DEL verte clignote avec trois brèves impulsions répétées Le variateur ESC a dépassé la limite de courant continu La DEL verte clignote avec quatre brèves impulsions répétées L’autodiagnostic du variateur ESC a échoué La DEL verte clignote avec cinq brèves impulsions répétées Temp. du condensateur dépassée Programmation à l’aide du boîtier de programmation SPMXCA200 SMART

1. Débranchez le ventilateur et branchez le fi l de programmation au port du ventilateur.

2. Raccordez une batterie au variateur ESC.

3. Mettez le boîtier sous tension et sélectionnez le paramètre à l’aide du

bouton de SÉLECTION.

4. Modifi ez les valeurs du paramètre sélectionné à l’aide du bouton de MODIFICATION.

5. Appuyez sur le bouton SAVE (ENREGISTRER) pour enregistrer les

modifi cations. Le variateur ESC doit être mis hors tension puis remis sous tension pour appliquer les modifi cations enregistrées. Fonctionnement

1. Raccordez une batterie au variateur ESC.

2. Laissez la manette des gaz de l’émetteur en position neutre et appuyez sur

le bouton Marche/Arrêt du variateur ESC pour l’allumer. Le variateur ESC déclenchera l’émission de plusieurs tonalités par le moteur. Le nombre de tonalités indique (1) que le variateur ESC est en service (2) le nombre de cellules LiPo détectées (3) que le variateur ESC est prêt à l’emploi.

3. Appuyez sur le bouton Marche/Arrêt ou débranchez la batterie pour éteindre

le variateur ESC. REMARQUE: Ne laissez pas une batterie connectée avec le variateur ESC éteint pendant de longues périodes de temps. Débranchez toujours la batterie pour la ranger, ou elle risquera de l’endommager.FR

Guide de dépannage Problème et indicateuvr DEL Mode d’erreur Causes possibles Solution Le moteur ne fonctionne pas. La DEL rouge clignote avec de brèves mono- impulsions. La protec- tion LVC a été activée. La tension de la batterie est inférieure au réglage LVC. Vérifi ez que la batterie est chargée. Les réglages du variateur ESC sont incorrects pour votre batterie. Vérifi ez que les réglages du variateur ESC sont adéquats pour votre batterie. Le moteur ne fonctionne pas. La DEL verte clignote avec de brèves mono- impulsions. Le variateur ESC est en mode protection thermique. Le variateur ESC reçoit un débit d’air inadéquat. Éteignez le variateur ESC et laissez-le refroidir avant de le refaire fonctionner. Pensez à apporter certaines modifi cations pour améliorer le débit d’air au variateur ESC. Le système d’entraînement est soumis à une charge excessive pour le variateur ESC. Pensez à changer la batterie, le moteur, les engrenages ou les pneus pour réduire la charge exercée sur le variateur ESC, ou modifi ez vos habitudes de conduite pour réduire la charge. Le moteur ne fonctionne pas. La DEL verte clignote avec trois brèves impulsions répétées. Le variateur ESC a dépassé la limite de courant continu. Le variateur ESC reçoit un débit d’air inadéquat. Vérifi ez que le moteur n’est pas endommagé. Un moteur endommagé peut rester opérationnel, mais tirer trop de courant, ce qui peut déclencher une protection contre les surintensités. Le système d’entraînement est soumis à une charge excessive pour le variateur ESC. Réduisez la charge exercée sur le moteur Utilisez un variateur ESC capable de supporter des intensités de courant plus élevées si le variateur ESC choisi ne peut gérer les demandes de charge de votre modèle. Le moteur ne fonctionne pas. La DEL verte clignote avec quatre brèves impulsions répétées. L’autodia- gnostic du variateur ESC a échoué. Le variateur ESC est endommagé. Envoyez le variateur ESC à un centre d’entretien HorizonHobby. Le moteur ne fonctionne pas. La DEL verte clignote avec cinq brèves impulsions répétées. Temp. du conden- sateur dépassée Le variateur ESC reçoit un débit d’air inadéquat. Éteignez le variateur ESC et laissez-le refroidir avant de le refaire fonctionner. Pensez à apporter certaines modifi cations pour améliorer le débit d’air au variateur ESC. Le système d’entraînement est soumis à une charge excessive pour le variateur ESC. Pensez à changer la batterie, le moteur, les engrenages ou les pneus pour réduire la charge exercée sur le variateur ESC, ou modifi ez vos habitudes de conduite pour réduire la charge. Le moteur produit des à-coups au démarrage. S.O. Mauvais branchement des câbles entre le variateur ESC et le moteur. Vérifi ez que tous les câbles sont bien branchés et bien isolés, refusionnez toute soudure froide. Résistance excessive sur le système d’entraînement. Vérifi ez si certaines pièces frottent les unes contre les autres, si des arbres sont tordus, si des roulements sont rouillés, si des engrenages sont serrés, ou toute autre cause possible de résistance supplémentaire sur le système d’entraînement.FR

Durée de la garantie Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit aété acquis. La durée de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à l’expiration de la période de garantie. Limitations de la garantie (a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas transférable. Le recours de l’acheteur consiste en la réparation ou en l’échange dans le cadre de cette garan tie. La garantie s’applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d’une preuve d’achat valide uniquement. Horizon se réserve le droit de modifi er les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes. (b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l’utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l’acheteur de vérifi er si le produit correspond à ses capacités et à l’utilisation prévue. (c) Recours de l’acheteur – Il est de la seule discrétion d’Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l’acheteur lorsqu’un défaut est constaté. Horizon se réserve la possibilité de vérifi er tous les éléments utilisés et susceptibles d’être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d’Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifi cations de quelque nature qu’elles soient. La garantie ne couvre pas les dégâts résultant d’un montage ou d’une manipulation erronés, d’accidents ou encore du fonctionnement ainsi que des tentatives d’entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l’acheteur directement à Horizon ou à l’une de ses représentations nationales requièrent une confi rmation écrite. Limitation des dommages Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu’un recours puisse être formulé en relation avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas de recours issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n’exerce aucune infl uence sur le montage, l’utilisation ou la maintenance du produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon ne prend en compte aucune garantie et n‘accepte aucun recours pour les blessures ou les dommages pouvant en résulter. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur. En utilisant et en montant le produit, l’acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie fi gurant dans le présent document. Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en relation avec l’utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d’origine. Garantie limitéeFR

Indications relatives à la sécurité Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité à utiliser le produit de manière sure et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d’utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur. Questions, assistance et réparations Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d’éligibilité à l’application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d’une décision appropriée, destinée à vous aider le plus rapidement possible. Maintenance et réparation Si votre produit doit faire l’objet d’une maintenance ou d’une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d’emballage d’origine ne suffi t pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez joindre une preuve d’achat, une description détaillée des défauts ainsi qu’une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d’une adresse complète, d’un numéro de téléphone (pour demander des renseignements) et d’une adresse de courriel. Garantie et réparations Les demandes en garantie seront uniquement traitées en présence d’une preuve d’achat originale émanant d’un revendeur spécialisé agréé, sur laquelle fi gurent le nom de l’acheteur ainsi que la date d’achat. Si le cas de garantie est confi rmé, le produit sera réparé. Cette décision relève uniquement d’Horizon Hobby. Réparations payantes En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la confi rmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l’absence d’un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l’utiliser autrement. ATTENTION: Nous n’effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l’acheteur lui-même. 10/15FR

Informations de contact pour garantie et réparation Pays d’achat Horizon Hobby Numéro de télé- phone/E-mail Adresse European Union Horizon Tech- nischer Service service@horizonhobby.eu Hanskampring

D 22885 Bars- büttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Informations de conformité pour l’Union européenne Déclaration de conformité de l’Union européenne : Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles et les autres dispositions de la directive CEM. Une copie de la déclaration de conformité européenne est disponible à: http://www.horizonhobby.com/content/support-render-compliance. Instructions relatives à l’élimination des D3E pour les utilisa- teurs résidant dans l’Union européenne Ce produit ne doit pas être éliminé avec d’autres déchets. Il relève de la responsabilité de l’utilisateur d’éliminer les équi- pements mis au rebut en les remettant à un point de collecte désigné en vue du recyclage des déchets d’équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements au moment de leur élimination aideront à préserver les ressources naturelles et à garantir que les déchets seront recyclés de manière à protéger la santé humaine et l’environnement. Pour plus d’informations quant aux lieux de dépôt de vos équipements mis au rebut en vue du recyclage, veuillez contacter votre mairie, votre service de traitement des ordures ménagères ou le magasin dans lequel vous avez acheté le produit. Informations de conformité pour Canada CAN ICES-3 (B)/NMB-3(B) Le présent appareil est conforme aux CNR d’Industrie Canada applicables auxappareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre lefonctionnement.IT
