Marque	Troy-Bilt
Modèle	TB110
Type de produit	Tondeuse à gazon à poussée manuelle
Alimentation	Essence sans plomb
Moteur	Moteur à combustion interne
Démarrage	Lanceur à rappel
Largeur de coupe	Non spécifié (estimation 53 cm)
Hauteur de coupe	Réglable (1 ou 2 leviers selon modèle)
Fonctions de coupe	Tonte, déchiquetage, ensachage, éjection latérale
Système d'entraînement	Poussée manuelle
Sac à herbe	Inclus (capacité non précisée)
Âge minimum d'utilisation	14 ans
Durée de vie estimée	7 ans
Pente maximale	15° (25%)
Hauteur d'herbe max	17,5 cm (7 pouces)
Sécurité	Commande de lame arrêtant moteur et lame en moins de 3 secondes
Nettoyage du plateau	Système de nettoyage intégré (sur certains modèles)
Entretien	Lubrification régulière des roues et commande, affûtage lame, vérification des boulons
Pièces de rechange	Utiliser des pièces d'origine
Notice	48 pages, disponible en français
Rangement vertical	Possible sur modèles spécifiques
Utilisation	Non professionnelle, pelouses domestiques

FOIRE AUX QUESTIONS - TB110 TROY-BILT

Comment assembler le guidon de la tondeuse TB110 ?

Le guidon peut être assemblé en version standard ou rabattable. Pour le guidon standard, retirez les boutons étoile, relevez la partie supérieure sans pincer le câble, puis fixez avec les boulons à oreilles. Pour le guidon rabattable, suivez les instructions pages 38-39 du manuel.

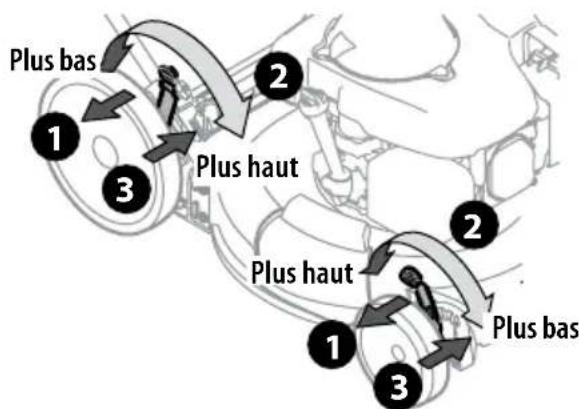

Comment régler la hauteur de coupe ?

Selon le modèle, utilisez un levier (sur la roue arrière gauche) ou deux leviers (sur les roues avant et arrière droites). Tirez le levier vers la roue, placez-le à la position souhaitée, puis relâchez. Assurez-vous que les roues sont à la même hauteur.

Comment démarrer le moteur ?

Assurez-vous que la tondeuse est sur une surface plane, serrez la commande de lame contre le guidon, puis tirez lentement la poignée du lanceur à rappel jusqu'à sentir une résistance, puis tirez rapidement. Consultez la notice du moteur pour plus de détails.

Comment arrêter la tondeuse ?

Relâchez la commande de la lame. Le moteur et la lame s'arrêteront en moins de 3 secondes. Attendez l'arrêt complet avant tout réglage ou retrait du sac.

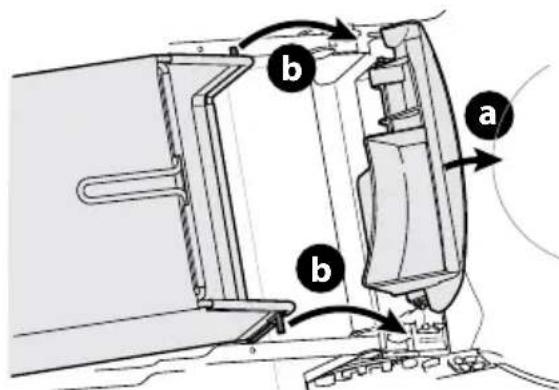

Comment installer le sac à herbe ?

Assemblez le sac en repliant le rebord plastique sur les crochets du support. Soulevez le couvercle d'éjection arrière, placez le support du sac sur les crochets du guidon, puis abaissez le couvercle.

Comment utiliser la fonction déchiquetage ?

Pour déchiqueter, retirez le sac à herbe et assurez-vous que le couvercle arrière est fermé. Le bouchon de déchiquetage doit être en place. Ne tondez pas d'herbe mouillée ou de plus de 10 cm (4 pouces).

Comment nettoyer le plateau de coupe ?

Utilisez le système de nettoyage intégré (si présent) : branchez un tuyau d'arrosage sur le gicleur, ouvrez l'eau, démarrez le moteur 2 minutes, puis arrêtez et séchez en refaisant tourner le moteur 2 minutes. Sinon, nettoyez manuellement en inclinant la tondeuse côté silencieux.

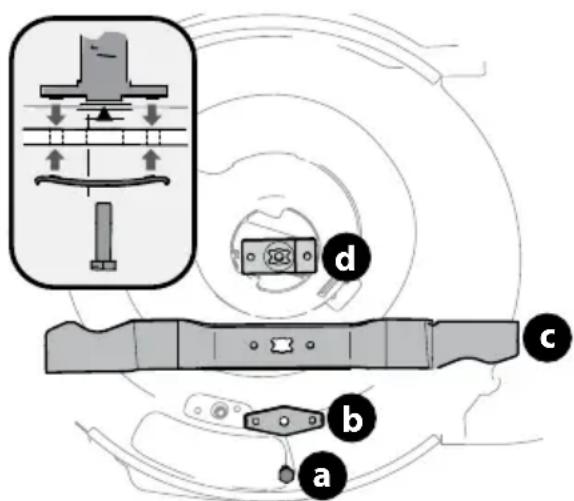

Comment entretenir la lame ?

Portez des gants. Vérifiez régulièrement le serrage du boulon (couple 50,8-67,8 N m). Pour affûter, retirez la lame, équilibrez-la sur un tournevis, affûtez le côté lourd. Remplacez si endommagée.

Quelles sont les précautions de sécurité essentielles ?

Lisez le manuel complet. Portez des lunettes et chaussures robustes. Éloignez enfants et animaux (23 m). Ne tondez pas sur pentes >15°. Ne faites jamais le plein moteur chaud. Utilisez toujours le déflecteur d'éjection ou le sac.

Quel type d'huile et d'essence utiliser ?

Consultez la notice du moteur fournie. Généralement, utilisez de l'huile SAE 30 (ou 10W-30) et de l'essence sans plomb ordinaire. Ne remplissez pas le réservoir à ras bord (laissez 2,5 cm sous le col).

MODE D'EMPLOI TB110 TROY-BILT

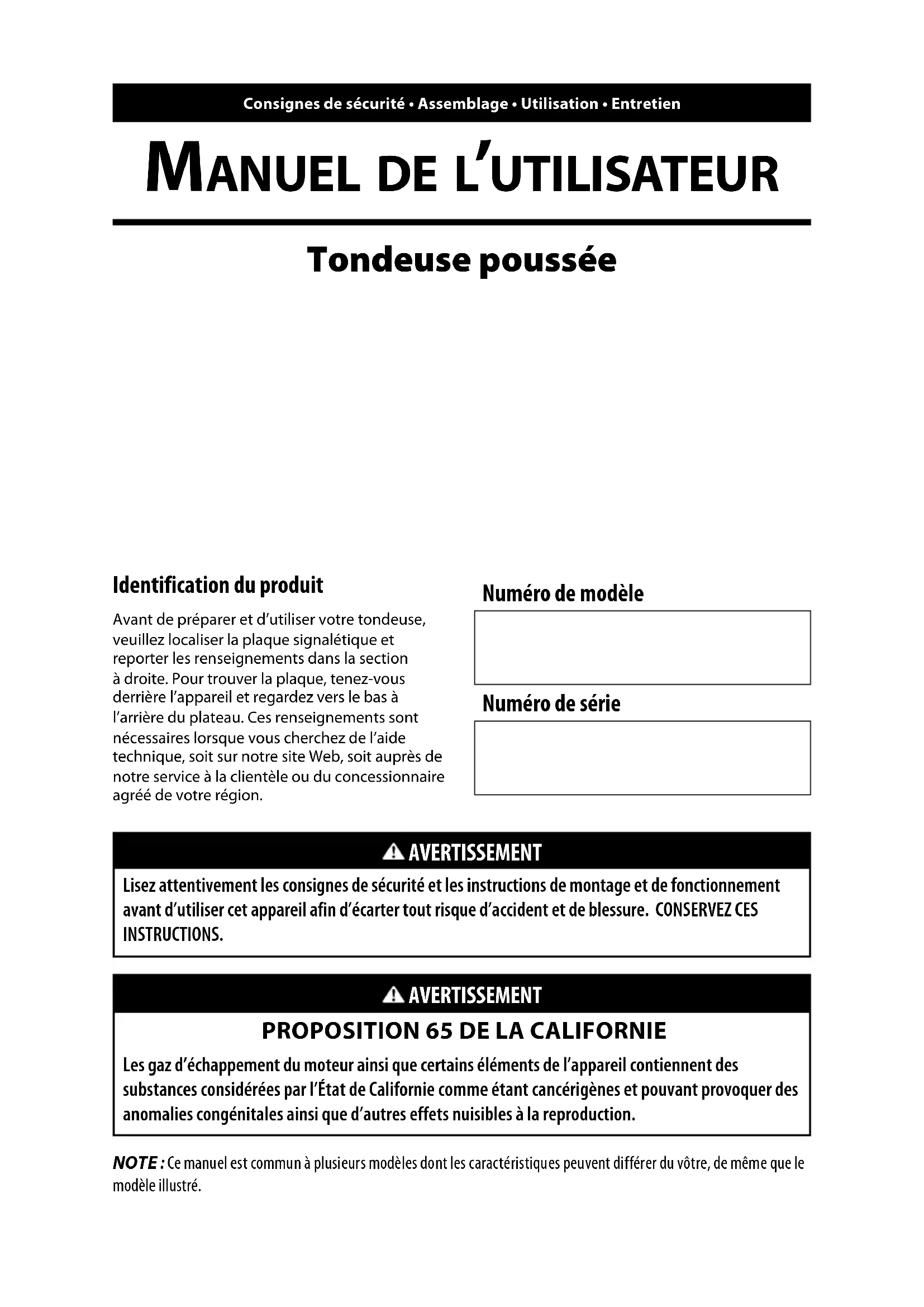

Identification du produit

Avant de préparer et d'utiliser votre tondeuse, veuillez localiser la plaque signalétique et reporter les renseignements dans la section à droite. Pour couver la plaque, tenez-vous derrière l'appareil et regardez vers le bas à l'arrière du plateau. Ces renseignements sont nécessaires lorsque vous cherchez de l'aide technique, soit sur notre site Web, soit auprès de notre service à la clientèle ou du concessionnaire agréé de votre région.

Numero de modulo

Numéro de série

A VERTISSEMENT

Lisez attentivement les consignes de sécurité et les instructions de montage et de fonctionnement avant d'utiliser cet apparéil afin d'écarter tout risque d'accident et de blessure. CONSERVEZ CES INSTRUCTIONS.

A VERTISSEMENT

PROPOSITION 65 DE LA CALIFORNIE

Les gaz d'échévement du moteur ainsi que certains éléments de l'appareil contiennent des substances considérées par l'État de Californie comme étant cancérigènes et pouvant provoquer des anomalies congénitales ainsi que d'autres effets nuisibles à la reproduction.

NOTE: Ce manuel est commun à plusieurs modès dont les caractéristiques peuvent différer du yourselves, de même que le modele illustré.

AVERTISSEMENT

Les consignes importantes sont precedées de ce symbole. Si vous ne les respectez pas, vous risque de vous bleisser grièvement ou de causeur des dommages matériels. Veuillez dire et respecter toutes les instructions du present manuel avant d'utiliser cet apparéil afin d'écarter tout risque d'accident et de blessure.

Lorsque vous voyagez ce symbole, RESPECTEZ L'AVERTISSEMENT!

DANGER

Cet apparéil doit être utilisé conformément aux consignes de ce manuel. comme pour tout type d'équipment motorisé, la négligence ou une erreur de la part de l'utilisateur peut provoquer des blessures nécessitant une amputation des doits, des mains ou des pieds ou encore projeter des objets. Il est donc impératif de respecter scrupuleusement les consignes de sécurité enoncées.

INFORMATIONS GENÉRALES

1. Veuillez tire attentivement toutes les instructions indiquées sur l'appareil et dans les manuels avant d'utiliser ce dernier. Conservez ce manuel pour pouvoir le relire ou commander des pièces de rechange.
2. Familiarisez-vous avec les commandes et le fonctionnement de votre apparéil avant de vous en servir.
3. L'âge minimum pour pouvoir utiliser cette tondeuse est de 14 ans. Si vous souhaitez permettre à des enfants de plus de 14 ans de tandre la pelouse, lisez d'abord les consignes de sécurité et d'utilisation avec eux, montrez-leur comment faire et exigez qu'un adulte soit present en tout temps.
4. Ne confiez votre tondeuse qu'a des adultes responsables, qui savent s'en servir.
5. Rangez la tondeuse dans un endroit propre et sec. Ne l'entreposez pas pres des matieres corrosives comme les engrais.
6. Soyez prudent et faites preuve de bon sens en tout temps: ce manuel ne peut couvir toutes les situations susceptibles de survenir lorsque vous utilisez votre tondeuse. Si vous ave besoin d'aide, communiquez avec notre service à la clientèle.
7. La durée de vie moyenne de votre tondeuse est de sept (7) ans d'après la Commission française pour la sécurité des produits de consommation de consommation des États-Unis (U.S. Consumer Products Safety Commission) et l'Agence française de protection de l'environnement (U.S. Environmental Protection Agency). À ce terme, faites impératifement vérifier les mécanismes et dispositifs de sécurité tous les ans par un centre de service/agree. Vous risquez un accident grave voire mortel si vous ne le faites pas.

AVANT D'UTILISER LE TRACTEUR

1. Examinez soigneusement la pelouse avant de tondre. Ramassez les pierres, brindilles, fils, os, jouets et autres objets qui pourrait être projétés ou sur lesquels vous pourriez trébucher. Les objets projétés peuvent cause de graves blessures.

2. Pour éviter tout contact avec les lames et toute blessure causée par une projection, demeurez toujours derrière l'appareil en marche et ne permette à personne de s'approcher à moins de 23 mètres (75 pieds). Personne ne doit s'approcher de la zone de travail. Coupe le moteurès que celui qu'un s'approche.

3. Ne dirigez jamais le cote ou sont ejectés les débris d'herbe vers d'autres personnes.

4. Portez toujours des lunettes de sécurité pour tandre ou pour effectuer un réglage ou une réparation. Vos yeux sont particulièrement vulnérables aux projections.
5. Portez des chaussures robustes à semelles épaisses et des vêtements bien ajustés et évitez les bijoux. Portez de préférence des chaussures à embout d'acier ainsi que des vêtements longs.
6. Ne tondez jamais pieds nus ou en sandales.
7. Ne remplissez pas le réserve à ras bord : l'essence se dilate en chauffant, alors laissez un espace d'environ un pouce (2,5cm) sous le col de replissage.
8. Veillez à remetre correctement le bouchon du réservoir lorsque vous avez terminé.
9. N'utilisez que des pieces d'origine et accessoires homologues. Si vous ajoutez un accessoire, lisez bien son manuel d'utilisation.

UTILISATION

1. Statistiquement, les utilisateurs de tondeuses de 65 ans ou plus sont plus susceptibles d'avoir un accident avec leur tondeuse. Par conséquent, nous vous recommendons de bien évaluer votre aptitude à utiliser cet appeareil sans vousmettre en danger ni risquer de blesser d'autres personnes.
2. Beaucoup de blessures survennent lorsque l'utilisateur, en glissant ou en trèbuchant, renverse la tondeuse qui lui passé sur le pied. Ne vous retenez pas à la tondeuse si vous tombez; relâchez immédiatement la poignée.
3. Ne tirez jamais la tondeuse vers vous lorsque vous tondez la pelouse. Si vous devez faire reculer la tondeuse, regardez vers le sol et derrière vous. Suivez les étapes ci-dessous:

a. Éloignez-vous de la tondeuse jusqu'à ce que vous puissiez complètement tendre les bras.
b. Assurez-vous d'être en équilibre et d'avoir une bonne prise au sol.
c. Faites reculer la tondeuse lentement en prarent soin de garder une distance d'une demi-longueur de bras entre l'appareil et vous.
d. Repetez ces etapes au besoin.

1. N'embrayez pas la commande d'entrainment (si vous modèle en possède une) lorsque vous démarrez le moteur.
2. La commande de la lame est un dispositif de sécurité. Ne modifies pas ce dispositif, car cela peut comprometer le fonctionnement de l'appareil et entraîner de graves blessures. Cette commande doit se déplacer facilement dans les deux directions et revenir automatiquement à la position désengageée une fois reliachée. La lame de coupe continue à tourner pendant quelques secondes après que la commande de la lame ait est reliachée. Assurez-vous que la lame est complètement arrêtée avant d'effectuer un réglage ou une réparation.
3. Si l'appareil commence à vibrer de façon anormale, arrêtez immédiatement le moteur et recherche la cause. Les vibrations sont généralement signe de problèmes.
4. N'utilisèz jamais la tondeuse si le couvercle d'éjection, le sac à herbe, la commande de la lame et tout autre dispositif de sécurité ne sont pas installés. N'utilise jamais la tondeuse si les dispositifs de sécurité sont endommagés afin d'écarter tout risque d'accident et de blessure.
5. Pour démarrer le moteur, tirez lentement la poignée du lanceur à rappel jusqu'à ce que vous sentiez une légère résistance, puis tirezrapidement la poignée. La rétraction rapide de la corde de démarriage risque de tirer votre main et votre bras vers le moteur plus vite qu'il n'est possible de relâcher la poignée. Ceci peut cause de graves blessures (fracture d'os, contusion, entorse, etc.).
6. N'approche pas les pieds ou les mains ni des lames, ni du dessous du plateau de coupe : vous pourriez vous blesser grièvement, au point de devoir subir une amputation.
7. Faites attention aux trou, ornières, bosses, roches et autres objets. Faites aussi attention aux terrains accidentés ou aux objets non visibles, vous pouvez glisser ou tomber. L'herbe haute peut cacher des obstacles.
8. Cet apparéil est conçu pour une utilisation non-professionnelle. Il peut tondre un gazon de 17,5 cm (7 pouces) de haut au maximum. Il n'est pas fait pour tondre les hautes herbes (par ex. dans un pré) ou pour déchiqueter des tas de feuilles mortes.
9. Calculez votre trajectorie de façon à éviter de projeter les brins coupés vers la rue, le trottoir, les passants, etc. Attention, les débris peuvent rebondir sur les murs ou autres obstacles et vous atteindre.
10. Arretez le moteur et attendez que la lame soit immobilisée avant de-retirer le sac à herbe ou de déboucher la goulotte. La lame de coupe continue à tourner pendant quelques secondes après que la commande de la lame ait été reliachée. Assurez-vous que la lame est complètement arrêtée avant d'effectuer un réglage ou une réparation.
11. Il est dangereux d'utiliser cet apparéil sans son déflecteur d'éjection ou son bouchon de déchiquetage, ou avec un déflecteur ou un bouchon de déchiquetage endommagé.
12. N'utilisez jamais la tondeuse si le couvercle d'éjection, le sac à herbe ou le bouchon de déchiquetage ne sont pas bien installés.

13. Débrayez les lames dés que vous cessez de tondre et avant de vous engager sur le trottoir, sur la route ou sur du gravier.

14. Tondez en plein jour ou avec un éclairage artificiel ajustat.

15. N'utilisez pas cette tondeuse lorsque vous étés sous l'emperor de la boisson ou d'un medicament.
16. Ne touchez pas le silencieux et le moteur, car ils deviennent chauds et pourraient vous brûler. Laissez le moteur refroidir pendant au moins cinq minutes avant d'effectuer un réglage ou une réparation.
17. Ne laïsez jamais le moteur tourner dans un lieu fermé ou mal aéré en raison de la présence de monoxyde de carbone, un gaz inodore très dangereux dans les gaz d'échéppement.

PRECAUTIONS RELATIVES AUX ENFANTS

1. Redoublez de vigilance si vous avez des enfants. Ces derniers aiment bouger, peuvent se déplacer à tout moment à votre insu et sont souvent attirés par les apparèils de jardin sans se rendre compte du danger, ce qui peut provoquer de très graves accidents.
2. Les enfants doivent être sous la surveillance d'un adulte autre que l'utilisateur de l'appareil et ne doit pas s'approcher de la zone de travail. Coupez le moteur dés que quelqu'un s'approche.
3. Restez vigilant et arrêtez la tondeuse des qu'un enfant s'approche de la zone de travail.
4. L'âge minimum pour pouvoir utiliser cette tondeuse est de 14 ans. Si vous souhaitez permettre à vos enfants de plus de 14 ans de tandre la pelouse, lisez d'abord les consignes de sécurité et d'utilisation avec eux, montrez-leur comment faire et exigez qu'un adulte soit present en tout temps.
5. Cette tondeuse est un apparéil de précision motorisé et non un jouet. Soyez très prudent en toutes circonstances. Cét apparéil a été concu pour tandre du gazon. Ne l'utilise pas à d'autres fins.
6. Soyez particulièrement vigilant à l'abord de virages masqués, portails, buissons, arbres etc. auprès des enfants peuvent surgir d'un coup.
7. Ne laissiez pas les enfants s'approcher du moteur en marche ou encore chaud ou du silencieux car ils risquent de se brûler.
8. ÀpRES avoir arrêté le moteur, retirez la clé de démarriage (s'il y en a une) et gardez-la dans un lieu sur, hors de la portée des enfants.

UTILISATION SUR UNE PENTE

1. Le risque de glisser et de renverser l'appareil dans une pente est beaucoup plus élevé que sur terrain plat et les blessures qui en résultat peuvent être très graves, voire mortelles. Vous devez donc redoubler de vigilance même dans les pentes douces. Ne vous engagez pas sur une pente si vous ne vous sentez pas à l'aise.
2. Par mesure de sécurité, mesurez toute pente à tondre avec l'inclinomètre de ce manuel avant de vous y engager avec la tondeuse. Utilisez aussi un dispositif de mesure pour déterminer la pente à tondre avant d'utiliser l'appareil. Vous pouvez aussi utiliser les applications pour téléphone pour mesureur les pentes. Évitez impérativement les pentes dont l'inclinaison est supérieure à 15^ (25%) car les risques d'accident grave y sont très élevés.

3. Ne tondez pas sur des pentes avec une inclinaison supérieure à 15^ (25%).

4. Travailliez perpendicular à la pente, et non dans le sens de la pente.

5. Tournez toujours vers le haut de la pente, la tondeuse peut accélérer lorsque vous effectuez un virage en descendez la pente. Vous doivent toujours avoir le contrôle de l'appareil.
6. Ne tondez pas si la pelouse est mouillée. La traction réduite peut causeur un glissement et une perte de contrôle.
7. N'utilise pas la tondeuse si sa traction, sa stabilite ou sa conduite sont remises en question. Veillez a conserver votre equilibre. Une chute peut entraîner de graves blessures. Si vous perdrez l'équilibre, relâchez immédiatement la commande de la lame; la lame s'arrête en moins de trois secondes.
8. Ne vous approche pas à moins d'un mètre (3 pieds) des rebords surélevés, des fossés, des remblais ou des rives. Vous risquez d'y tomber.

ESSENCE

1. Faites très attention lorsque vous manipuez de l'essence. Ce liquide est extrémement inflammable et dégage des vapeurs explosives. Une simple éclaboussure sur la peau ou les vêtements peut s'enflammer et causeur de graves brûlures. Nettoyez immédiatement toute éclaboussure sur la peau et changez de vêtements.
2. Éteignez cigares, cigarettes, pipes et tout autre object susceptible de s'enflammer.
3. N'utilisez que des bidons d'essence homologues et certifiés par l'Agence française de protection de l'environnement (EPA), par le Bureau californien des ressources en air (CARB) ou par l'OSHA (Occupational Safety and Health Administration).
4. N'ouvre pas le réservoir si le moteur est allumé ou encore chaud. Laissez le moteur refroidir pendant au moins cinq minutes avant de faire le plein.
5. Ne faites jamais le plein à l'intérieur.
6. N'entreposez jamais l'appareil ou les bidons d'essence à proximé d'une flamme neue, d'étincelles ou d'une veilleuse (chauffe-eau, radiateur, séchuse, appareils fonctionnant au gaz).
7. En cas de débordement, essuyez l'essence sur le moteur et sur l'appareil. Essuyez les éclaboussures d'essence et d'huile et eliminez les débris souillés. Puis changez l'appareil de place et attendez cinq minutes avant de redémarrer le moteur.
8. Pour limiter les risques d'incendie, retirez les brins d'herbe, feuilles et autres débris accumulés sur le moteur. Suívez les instructions de la section Révision et entretien pour nettoyer votre tondeuse.
9. Ne replissiez pas le réservoir à ras bord : Laissez un espace d'environ 2,5 cm (1 pouce) sous le col de replissage du réservoir pour permettre l'expansion de l'essence.
10. Veillez à remetre correctement le bouchon du réserve lorsque vous avez terminé.

11. Laissez refroidir l'appareil pendant au moins cinq minutes avant de le ranger ou de faire le plein.

12. Ne replissez jamais les bidons à l'intérieur d'un vehicule ou encore à l'arrière d'un camion ou d'une remorque à plancher de plastique. Placez toujours les bidons par terre et loin de votre vehicule pour les replir.

13. Déchargez l'appareil et faites le plein par terre dans la mesure du possible. Si cela n'est pas possible, faites le plein avec un bidon plutôt que directement du pistolet distributeur.
14. Posez le pistolet du distributeur sur le rebord du réserve ou du bidon pour faire le plein et ne le bloquez pas en position ouverte.

ENTRETIEN

1. Gardez la tondeuse en bon etat de fonctionnement. Remplacez les pièces usées ou endommagées.
2. Un accident grave ou fatal peut résultat d'une modification du moteur, qu'elle qu'elle soit. Toute modification apportée au régulateur de vitesse peut provoquer l'emballement du moteur et accélérer dangereusement sa vitesse en état de marche. Ne modifie jamais cet élément. Ne modifie pas le réglage du régulateur de vitesse et ne faites pas tourner le moteur à une vitesse excessive. Le régulateur maintain le moteur au meilleur régime.
3. Les lames sont très tranchantes et doivent être manipulées prudemment. Enveloppez-les dans un chiffon ou portez des gants.
4. Avant de nettoyer, de réparer ou d'examiner l'appareil, vérifie que toutes les pièces mobiles, y compris la lame, sont immobilisées. Débranchez le fil de bougie et mettez-le à la masse contre le moteur pour empêcher ce dernier de démarrer.
5. Les lames doivent s'immobiliser en trois (3) secondes lorsque vous les débrayez. Si ce n'est pas le cas, confiez votre apparéil à un concessionnaire/agree pour y remédier. Vérifie régulièrement leur bon fonctionnement selon les instructions de la section Révision et entretien.
6. Surveillez également le système de verrouillage de sécurité, dont le fonctionnement est précrit plus loin dans ce manuel. Si ce système ne fonctionne plus correctement, faites-le réparer par un concessionnaire.
7. Ne modifies jamais la commande de la lame et les autres dispositifs de sécurité. Vérifie régulièrement leur bon fonctionnement selon les instructions de la section Révision et entretien.
8. Vérifiez le serrage des lames et des boulons de montage du moteur selon les instructions de la section Révision et entretien. Pensez à vérifier l'objet des lames. Si elles sont émoussees, tordues ou fissurées, remplacez-les par des lames d'origine.
9. Attention, pour obtenir le meilleur de votre tondeuse et éviter les accidents dus à des pieces non conformes aux spécifications du fabricant, utilisez des pieces d'origine.
10. Assurez-vous régulièrement que tous les écrous, boulons et vis sont bien serrés et en bon état selon les instructions de la section Révision et entretien.

CONSIGNES DE SECURITÉ IMPORTANTES

1. Si vous heurtez un objet, arrêtez immédiatement le moteur, débranchez le fil de bougie et mettez-le à la masse contre le moteur. Vérifiez l'état de la tondeuse et ne redémarrez pas si elle est endommagée.
2. Arrétez imperativement le moteur avant d'effectuer un réglage ou une réparation.
3. Quand le sac à herbe ou le couvercle d'éjection sont usés ou cassés, les lames peuvent se trouver exposées, ce qui est dangereux et augmente le risque de blessures à cause de projections. Par mesure de sécurité, vérifie souvent ces éléments. Si nécessaire, utilisez des pieces d'origine pour les replacer. « Attention, pour obtenir le meilleur de votre tondeuse et éviter les accidents dus à des pieces non conformes aux specifications du fabricant, utilisez des pieces d'origine. »
4. Les avertissements figurant sur vos équipements doivent toujours être lisibles. Remplacez-les si ce n'est plus le cas.
5. Respectez la législation sur l'élimination des déchets liquides (essence, huile, etc.) afin de préserver l'environnement.

AVIS CONCERNANT LES ÉMISSIONS

Les moteurs certifiés conformes aux normes d'émission de la Californie et de l'Agence américain de protection de l'environnement (EPA) pour équipements hors route (Small Off Road Equipment) sont conçus pour fonctionner à l'essence ordinaire sans plomb et peuvent être dotés des dispositifs antipollution suivants : modification du moteur (EM) et convertisseur catalytique à trois voies (TWC).

Certain modèles sont équipés de conduites et réservoirs à permutation faible pour limiter les émissions par évaporation. En Californie, certains modèles sont équipés d'un réserve à charbon actif. Veuillez communiquer avec notre service de soutien technique pour tout renseignement concernant le contrôle des émissions par évaporation de votre modèle.

PARE-ETINCELLES

AVERTISSEMENT

Cet apparéil est équipé d'un moteur à combustion interne. Le pot d'échéappement doit obligatoirement être équipé d'un pare-étincelles conforme à la législation provinciale et locale (le cas échéant) pour pouvoir être utilisé sur un terrain bois non entretenu, broussailleux ou herbeux ou en cordure d'un tel terrain.

L'utilisateur doit maintainir le bon fonctionnement du pare-étincelles, le cas échéant. Dans l'état de la Californie, la loi (article 4442, « California Public Resource Code ») exige l'utilisation d'un pare-étincelles. Il est possible que d'autres États aient des lois similaires. Les lois fédérales sont en vigueur sur les terres féderales.

Vous pouvez vous procurer un pare-étincelles pour le silencieux auprès d'un centre de service agree ou en contactant le service à la clientèle (MTD Products Limited, C. P. 1386 Kitchener, Ontario. N2G 4J1).

INCLINOMÉTURE (DERNIÈRE PAGE)

AVERTISSEMENT

Le risque de glisser et de renverser l'appareil dans une pente est beaucoup plus élevé que sur terrain plat et les blessures qui en résultat peuvent être très graves, voiré mortelles. Vous doivent donc redoubler de vigilance même dans les pentes douces. Ne vous engagez pas sur une pente si vous ne vous sentez pas à l'aise. Ne tonde pas sur des pentes avec une inclinaison supérieure à 15^ (25%). Travailliez/perpendicularlement à la pente, et non dans le sens de la pente.

PAR MESURE DE SECURITE, MESUREZ TOUTE PENTE À TONDRE AVEC L'INCLINOMÉTRE À LA DERNIÈRE PAGE DE CE MANUEL POUR ÉTABLIR SI LA PENTE EST TROP RAIDE! Procedez comme suit pour vérifier l'inclinaison :

1. Allez à la dernière page et pliez-la en suivant la ligne pointillée.
2. Cherchez un objet vertical sur la pente ou à l'arrière (un poteau, unBATIMENT, unecloture, un arbre,etc.).
3. Alignez un (:o) de I'inclinometre avec cet objet.
4. Reglez l'inclinomètre vers le haut ou vers le bas jusqu'à ce que le coin gauche touche la pente.
5. S'il y a un écart sous l'inclinomètre, la pente est trop raide pour une utilisation sans danger.

SAFETY SYMBOLS

Voutrouvez ci-dessous les symboles de securite qui neuvent se couver sur voire appareil. Veuillez dire attentiontme ttes les instructions inscrtes sur ce dernier avant de I'assembler et de I'utiliser.

SymbolesDescription
	AVENTISSEMENT - LIsez LE(S) MANUEL(S) DE L'UTILISATEUR Veuillez dire toutes les consignes de sécurité et toutes les instructions de ce manuel avant d'utiliser l'appareil afin d'écarter tout risque d'accident et de blessure. Conservez ce manuel en lieu sûr pour pouvoir le consulter ultérieurement et pour pouvoir commander des pièces de rechange.
	DANGER - RISQUE D'AMPUTATION N'approche pas les pieds ou les mains ni des lames, ni du dessous du plateau de coupe : vous pourriez vous blesser grièvement, au point de doivent subir une amputation.
	DANGER - RISQUE D'ÉCRASEMENT OU DE LAME TRANCHANTE N'utilise pas l'appareil si des personnes, surtout des enfants, se trouvent à proximité. Pour éviter tout contact avec les lames et toute blessure causée par une projection, demeurez toujours derrière l'appareil en marche et ne permettez à personne de s'approcher à moins de 23 mètres (75 pieds). Personne ne doit s'approcher de la zone de travail. Coupe le moteur dès que celui qu'un s'approche.
	DANGER - RISQUE D'OBJECTS PROJETÉS Ne permettez à personne de s'approcher à moins de 23 mètres (75 pieds) de l'appareil en marche. Ramassez les pierres, brindilles, fils, os, jouets et autres objets qui pourrait être projétés ou sur lesquels vous pourriez trébucher. Il est dangereux d'utiliser cette tondeuse sans son déflecteur d'éjection ou sans son sac à herbe.
	DANGER - RISQUE DE TOMBER ET DE GLISSER Le risque de glisser et de renverser l'appareil dans une pente est beaucoup plus élevé que sur terrain plat et les blessures qui en résultat peuvent être très graves, voire mortelles. Vous doivent donc redoubler de vigilance même dans les pentes douces. Ne vous engage pas sur une pente si vous ne vous sentez pas à l'aise. Ne tondez pas sur des pentes avec une inclinaison supérieure à 15° (25 %). Travailliez/perpédiculairement à la pente, et non dans le sens de la pente.
	AVENTISSEMENT - ESSENCE, PRODUIT INFLAMMABLE Laissez le moteur refroidir pendant au moins cinq minutes avant de faire le plein.
	AVENTISSEMENT - RISQUE DE BRûLURE Ne touche pas le silencieux et le moteur, car ils deviennent chauds et pouraient vous brûler. Laissez le moteur refroidir pendant cinq minutes avant d'effectuer un réglage ou de remiser l'appareil.

AVERTISSEMENT

Il est de votes responsabilité de vous assurer que seules des personnes capables de dire et de respecter les consignes de sécurité figurant sur la tondeuse et dans ce manuel utilisent votre appareil. CONSERVEZ CES INSTRUCTIONS!

ASSEMBLAGE

IMPORTANT: Cette tondeuse est livrée sans essence et sans huile. ÀpRES avoir assemblé l'appareil, faites le plein d'essence et d'huile selon les instructions de la notice d'utilisation du moteur fournie avec l'appareil.

NOTE: Dans ce manuel, les mentions de droite et de gauche s'entendent à partir du poste de commande.

Déballage

OUVERTURE DE LA BOITE

1. Coupe les coins de la boite de haut en bas.

2. Retirez tous les éléments :

3. Sac à herbe (siprésent)
   Huile a moteur.

4. Enlevez le matériel d'emballage.

RETRAIT DE LA TONDEUSE DE LA BOITE

1. Levez l'arriere de la tondeuse, detachez-la du carton et poussez-la hors de la boite.
2. Assurez-vous de retarder toutes les pièces de la boîte.

Assemblage

Procedez comme suit pour assembler la tondeuse :

• Assemblage du guidon

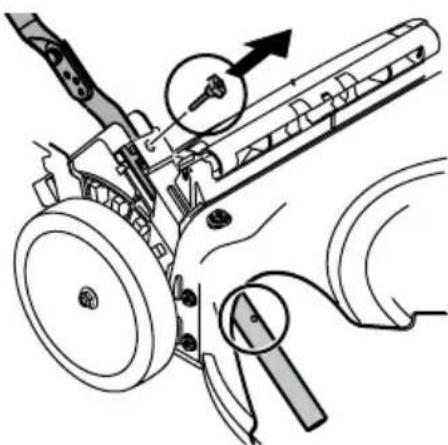

• Guidon standard : consultez la page 38.

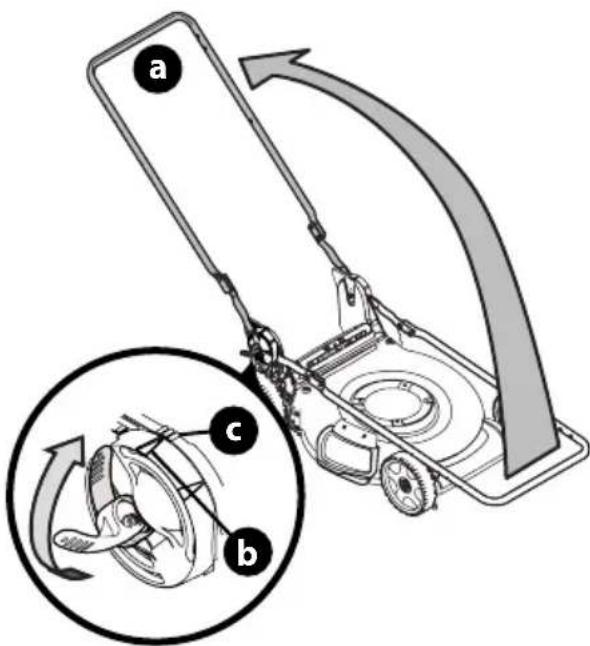

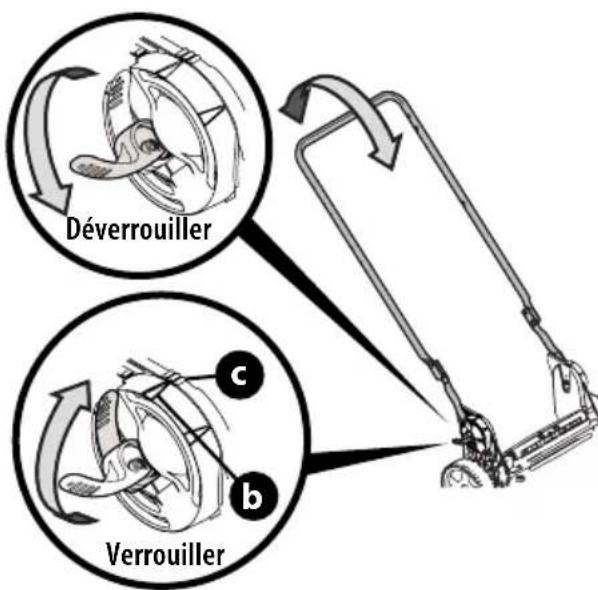

• Guidon rabattable (rangement vertical): consultez la page 39.

• Installation de la corde de démarrage

• Installation du sac à herbe (le cas échéant)
• Installation du déflecteur d'éjection (le cas échéant)

NOTE: Àprouv avoir assemblé la tondeuse, consultez les procédures de la section Réglages le cas échéant.

Assemblage du guidon

GUIDON STANDARD

1. Enlevez le matériel d'emballage qui se trouve entre la partie supérieure et la partie inférieure du guidon.
2. Retirez les boutons étoile ou les écrous papillon et les boulons de carroserie du guidon. Voir Figure 1. Ne desserrez pas les autres boulons qui se trouvent à proximité et ne les retirez pas.

Figure 1

1. Assurez-vous que la tondeuse est stable, puis relevez la partie supérieure. Voir Figure 2. Veillez à ne pas pincer le cable de commande de la lame lorsque vous relevez le guidon.

Figure 2

1. Retirez les boulons à oreilles des supports du guidon. Voir Figure 3.

Figure 3

1. Tirez le guidon vers le haut jusqu'à ce que les troux de la partie inférieure (voir l'encadré de la Figure 3) s'alignent avec les troux des supports du guidon. Voir Figure 4.

NOTE: Veillez à ne pas faire sortir le guidon des supports lorsque vous le tirez vers le haut.

Figure 4

ASSEMBLAGE

1. Insérez les boulons à oreilles retirés à l'étépe 4 dans les supports du guidon et dans la partie inférieure. Voir Figure 4. Serrez bien les boulons pour fixer le guidon.
2. Replacez les boutons étoile ou les écrous papillon et les boulons de carrosserie retirés à l' étape 2 dans les trous de la partie inférieure du guidon. Voir Figure 5.

Boutons étoile représentés
Figure 5

GUIDON RABATTABLE (RANGEMENT VERTICAL)

1. Retirez les quatre boulons de carrosserie et les écrous de la partie inférieure. Voir Figure 6.

Figure 6

1. Abaissez les deux leviers de réglage pour les déverrouiller. Voir l'encadré de la Figure 7.
2. Assurez-vous que les parties inférieures du guidon pointent vers l'avant de la tondeuse.

Figure 7

1. Utilisez les quatre boulons de carrosserie et les écrous retirés à l' étape 2 pour fixer les deux parties du guidon. Serrez bien la quincaillerie.

Figure 8

1. Assurez-vous que la tondeuse est stable, puis relevez la partie supérieure (a). Voir Figure 9. Veillez à ne pas pincer le cable de la commande de la lame lorsque vous relevez le guidon.
2. Lorsque vous relevez la partie supérieure du guidon, assurez-vous que l'indicateur (b) est aligné avec une des trois positions (c). Voir l'encadré de la Figure 9.
3. Relevez les deux leviers de réglage pour les verrouiller. Voir l'encadré de la Figure 9.
4. Verifiez que toute la quincaillerie est bien serreré.

Figure 9

ASSEMBLAGE

Installation de la corde de démarrage

NOTE: Le guide-cable est fixé sur le côte droit de la partie supérieure du guidon. Desserrez l'écrou papillon retenant le guide-cable. Voir Figure 10.

1. Serrez la commande de la lame contre la partie supérieure du guidon.
2. Tirez lentement la poignee de la corde de demarrage placée sur le moteur, puis placez la corde dans le guide-cable.
3. Serrez I'écrou papillon du guide-cable

Figure 10

Installation du sac à herbe (le cas échéant)

1. Procedez comme suit pour assembler le sac à herbe. Voir Figure 11.

NOTE: Avant d'assembler le sac à herbe, assurez-vous que l'étiquette d'ajretissement du sac se trouve à l'extérieur.

a. Verifie que le cote en plastique noir du sac se trouve en bas, puis installez le sac sur son support.
b. Repliez le rebord en plastique (a) du sac à herbe sur les crochets du support (b).

Figure 11

1. Suivez les étapes ci-dessous pour installer le sac à herbe sur la tondeuse. Voir Figure 12.

a. Soulevez le couverde d'éjection arriere de la tondeuse (a).
b. Placez le support du sac sur les crochets du guidon (b). Abaissez le couvercle d'éjection pour qu'il repose sur le sac à herbe.

NOTE: Pour-retirer le sac à herbe, effectuez l'étape 2 dans l'ordre inverse. Soulevez le couvercle d'éjection arrêté de la tondeuse. Soulevez le sac et retirez-le des crochets du guidon avant d'abaisser le couvercle d'éjection arrêté.

Figure 12

Installation du déflecteur d'éjection (le cas échéant)

La tondeuse est livrée avec le bouchon de déchiquetage installé. Pour utiliser la tondeuse avec le déflecteur d'éjection, retirez le sac à herbe (le cas échéant) et abaissez le couvercle d'éjection arrêté de la tondeuse. Voir Figure 13.

1. Relevez le bouchon de déchiquetage sur le côte de la tondeuse
2. Faites glisser les deux crochets du déflecteur d'éjection sous l'axe de charnière du bouchon de déchiquetage. Abaissez le bouchon de déchiquetage.

IMPORTANT: Ne retirez eneldom cas le bouchon de déchiquetage.

Figure 13

NOTE: Certains déflecteurs d'éjection latérale sont dotés d'une attache qui permet de les retenir au guidon. Si tel est le cas, le déflecteur d'éjection peut être fixé au guidon même lorsqu'il n'est pas utilisé. Voir Figure 14.

Figure 14

ADJUSTMENTS

Réglage de la hauteur de coupe

Il y a deux fonctions de régler la hauteur de coupe. Consultez la section qui se rapporte à votre modele de tondeuse.

UN LEVIER (SUR CERTAINS MODELES)

Un levier de réglage se trouve sur la roue arrière gauche. Voir Figure 15.

1. Tirez le levier de réglage de la hauteur de coupe vers la roue. Faites attention, la tondeuse risque de basculer lorsque vous déplacez le levier vers l'extérieur.
2. Placez le levier a la position désirée.
3. Relâchez le levier de réglage.

Figure 15

DEUX LEVIERS (SUR CERTAINS MODELES)

Un levier se trouve sur la roue avant droite et l'autre sur la roue arrrière droite. Voir Figure 16.

1. Tirez le levier de réglage de la hauteur de coupe vers la roue. Faites attention, la tondeuse risque de basculer lorsque vous déplacez le levier vers l'extérieur.

NOTE: Pour régler la hauteur de coupe, vous devez déplacer les leviers de réglage dans le sens opposé.

1. Placez le levier à la position désirée.
2. Relâchez le levier de réglage.

IMPORTANT: Les roues doivent être régées à la même hauteur pour avoir une hauteur de coupe égale. Si le terrain est accidenté, réglez les roues à une plus haute position pour que l'herbe ne soit pas coupée trop court.

Figure 16

Angle d'inclinaison de la poignee (le cas échéant)

Pour plus de comport, ajustez l'angle de la poignée. Suive les instructions qui s'appliquent.

GUIDON STANDARD

1. Retirez les deux boutons étoile ou les deux écrous papillon et les boulons de carrosserie du guidon. Voir Figure 17.
2. Placez le guidon dans une des trois positions. Voir Figure 17.
3. Fixez la poignée avec les boutons étoile ou les écrous papillon et les boulons de carrosserie retirés à l'étépe 1.

Figure 17

GUIDON RABATTABLE (RANGEMENT VERTICAL)

1. Abaissez les deux leviers de réglage pour les déverrouiller. Voir Figure 18.
2. Placez la partie supérieure du guidon (a) dans la position (b) la plus appropriée en vous assurant que l'indicateur est aligné (c).
3. Relevez les deux leviers de réglage. Voir l'encadré de la Figure 18.

Figure 18

UTILISATION

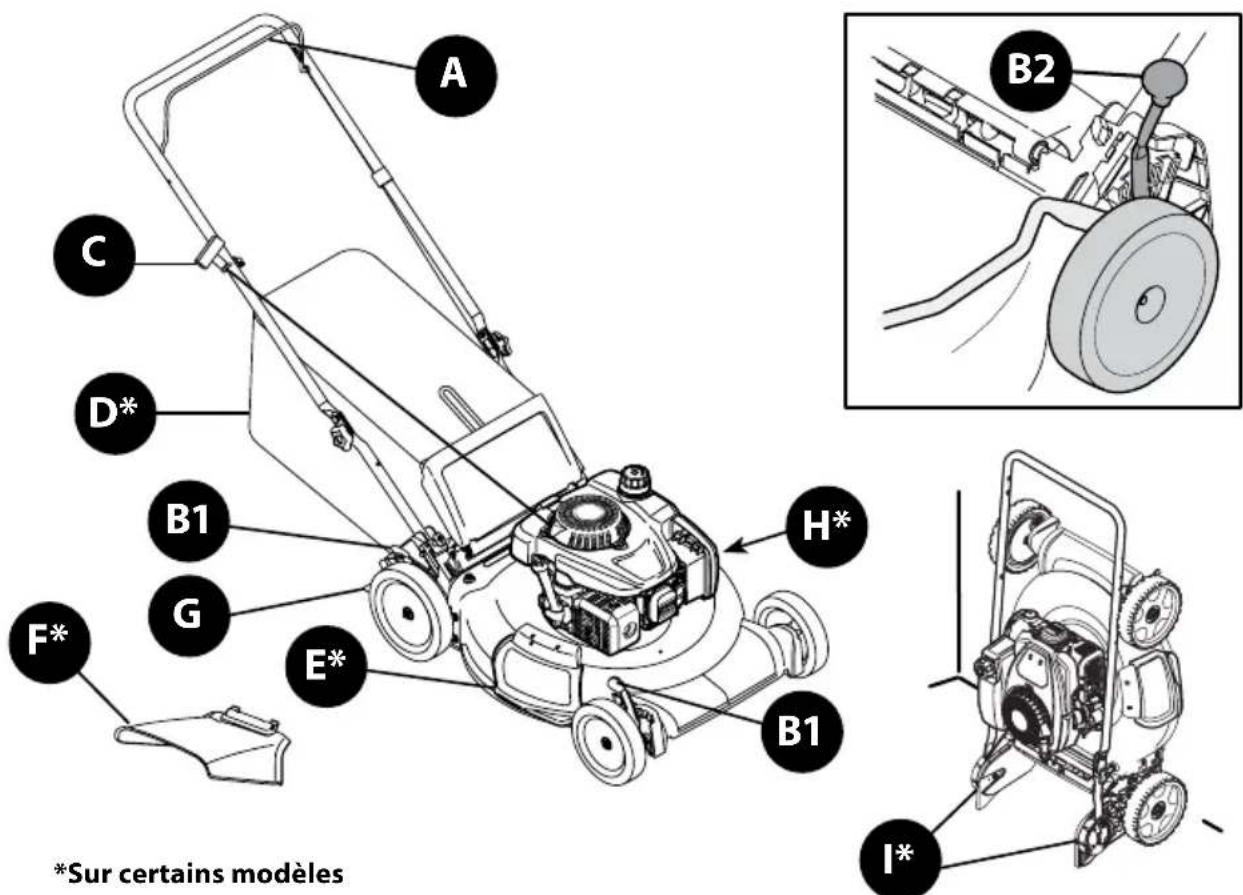

Figure 19

\section*{Caracteristiques}

A. COMMANDE DE LA LAME

La commande de lame est fixée sur la partie supérieure du guidon de la tondeuse. Serrez la commande de la lame contre le guidon pour faire fonctionner la tondeuse. Relâchez la commande de la lame pour arrêter le moteur et la lame.

AVERTISSEMENT

La commande de la lame est un dispositif de sécurité. Ne la modifie pas.

B. LEVIER DE RÉGLAGE DE LA HAUTEUR DE COUPE

1. Deux leviers de réglage: Un levier se trouve sur la roue avant droite et l'autre sur la roue arrêté droite. Pour ajuster la hauteur de coupe, consultez la section Réglage de la hauteur de coupe à la page 10
2. Un levier de réglage: Le levier de réglage est situé sur la roue arrêté gauche. Pour ajuster la hauteur de coupe, consultez la section Réglage de la hauteur de coupe à la page 10.

C. LANCEUR A RAPPEL

Le lanceur à rappel se trouve sur le côte droit de la partie supérieure du guidon. Placez-vous derrière la tondeuse, presse la commande des lames contre le guidon et tirez la poignée du lanceur à rappel pour démarrer la tondeuse.

D. SACÀ HERBE (SI PRÉSENT)

Le sac à herbe, place à l'arrière de la tondeuse, sert à ensacher les débris d'herbe coupée. Lorsque le sac est rempli, retirez-le en utilisant la poignée, puis videz son contenu.

E. BOUCHON DE DÉCHIQUETAGE (SI PRÉSENT)

Le bouchon de déchiquetage doit être en place pour déchiqueter l'herbe. Cérains modèles de tondeuses possèdent un système permettant de déchiqueter finement les débris de brins d'herbe et de les disperser sur la pelouse juste que de les envoyer dans un bac recupérateur ou de les ejecter sur le côte : c'est le déchiquetage.

F. DÉFLECTEUR D'ÉJECTION (SI PRÉSENT)

La tondeuse est livree avec le bouchon de dechiquetage instalé. Suivez les instructions de la section Assemblage à la page 9 pour installer et utiliser le deflecteur d'éjection.

AVERTISSEMENT

N'approchez pas vos mains et vos pieds de l'ouverture d'éjection du plateau de coupe. Lisez l'étiquette d'avertissement sur l'appareil.

UTILISATION

G. LANGUETTE DE PROTECTION

La languette de protection se troue a l'arriere de la tondeuse et protège l'utilisateur des débris d'herbe. N'utilise pas la tondeuse si cette languette ne fonctionne pas ou si elle n'est pas installée.

H. SYSTème DE NETTOYAGE DU PLATEAU DE COUPE (SI PRÉSENT)

Le plateau de coupe peut être équipé d'un embout qui s'adapte au système de nettoyage du plateau de coupe. Utilisez le système de nettoyage du plateau pour enlever les débris d'herbe coupée sous le plateau de coupe.

I. GUIDON RABATTABLE (RANGEMENT VERTICAL) (SI PRSENT)

Les modeles pouvant etre rangoes en position verticale sont dotés d'un guidon repliable.

AVERTISSEMENT

Ne rangez pas les tondeuses qui n'ont pas la mention « rangement vertical » en position verticale, car il peut y avoir des fuites d'essence ou d'huile et le moteur peut être endommagé.

Les tondeuses portant la mention « rangement vertical » sont conçues pour être rangiées en position verticale

Essence et huiie

IMPORTANT: Consultez la notice d'utilisation du moteur pour obtenir plus d'informations sur le moteur.

Cette tondeuse est livrée sans essence et sans huile. ÀpRES avoir assemblé l'appareil, faites le plein d'essence et d'huile selon les instructions de la notice d'utilisation du moteur fournie.

1. Ajoutez l'huile fournie avant de démarrer la tondeuse pour la première fois selon les instructions de la notice d'utilisation du moteur.
2. Remplissez le réserve d'essence selon les instructions de la notice d'utilisation du moteur.

AVERTISSEMENT

Soyez très prudent lorsque vous manipuez de l'essence. Ce liquide est extrémement inflammable et dégage des vapeurs explosives. Ne faites jamais le plein dans un lieu fermé et n'ajoutez pas d'essence lorsque le moteur est en marche ou s'il est chaud. Éteignez cigares, cigarettes, pipes et tout autre object susceptible de s'enflammier.

Démarrage du moteur

AVERTISSEMENT

Assurez-vous que vous étés la seule personne à proximité de la tondeuse lorsque vous démarrez le moteur et pendant que vous utilisez l'appareil. Ne faites jamais fonctionner l'appareil à l'intérieur ou dans un local mal aéré en raison de la présence de monoxyde de carbone, un gaz inodore très dangereux dans les gaz d'échéppement. Gardez vos mains, pieds, cheveux et vêtements éloignés de toutes les pieces en mouvement.

Consultez la notice d'utilisation du moteur pour les instructions sur le démarrage et l'arrêt du moteur.

Arrêt du moteur

Relâchez la commande de la lame pour arrêté le moteur et la lame.

AVERTISSEMENT

Attendez l'arrêt complet de la lame avant d'effectuer un réglage sur la tondeuse et avant de retirer le sac à herbe. La lame doit s'arrêter en trois secondes. Si ce n'est pas le cas, contactez un centre de service.

Utilisation de la tondeuse

Débarrasssez la zone de travail de cailloux, bâtons et fils ainsi que de tout autre objet qui peut endommager la tondeuse ou le moteur. Ces objets peuvent être projétés dans toutes les directions et cause de graves blessures.

AVERTISSEMENT

Les objets projétés par la tondeuse peuvent cause de graves blessures aux yeux. Protégez-vous avec des lunettes de protection lorsque vous utilisez la tondeuse et lorsque vous effectuez un réglage ou une réparation.

Déchiquetage

Pour déchiqueter l'herbe, enlevez le sac à herbe. Lorsque vous retirez le sac à herbe, assurez-vous que le couvercle d'éjection arrrière soit bien fermé. Ne tondez pas l'herbe mouillée. Il n'est pas recommandé de déchiqueter l'herbe si elle mesure plus de quatre pouces. Utilisez只不过 le sac à herbe pour ensacher les débris.

UTILISATION

Utilisation du sac à herbe

Le sac vous permet d'ensacher les débris d'herbe coupée lorsque vous tondez la pelouse.

1. Suivez les instructions de la section Assemblage pour installer le sac à herbe. Les débris d'herbe sont recueillis dans le sac pendant que vous tondez la pelouse. Tondez la pelouse jusqu'à ce que le sac soit rempli.
2. Relâchez la commande de la lame pour arrêté le moteur. Assurez-vous que l'appareil est arrêté.
3. Relevez le couvercle d'éjection arrriere et retirez le sac à herbe. Videz le contenu du sac, puis réinstallé le sac à herbe sur la tondeuse.

AVERTISSEMENT

Arrêtez immidiatement le moteur si vous hourtez un objet. Débranchez le fil de la bougie d'allumage, inspectez soigneusement l'appareil et répAREZ tout dommage avant de redémarrer le moteur. Des vibrations excessives indiquent qu'il y a des problèmes. Faites immidiatement inspector et répárer l'appareil.

Rangement en position verticale (le cas échéant)

AVERTISSEMENT

Ne rangez pas les tondeuses qui n'ont pas la mention « rangement vertical » en position verticale, car il peut y avoir des fuites d'essence ou d'huile et le moteur peut etre endommagé.

Les tondeuses portant la mention « rangement vertical » sont conçues pour être rangiées en position verticale.

AVERTISSEMENT

Laissez le moteur refroidir avant de nettoyer la tondeuse ou de la ranger.

IMPORTANT: Assurez-vous que le niveau de l'essence est sous le niveau recommandé avant de ranger la tondeuse en position verticale. Consultez la notice d'utilisation du moteur.

1. Nettoyez l'extérieur de la tondeuse avec un chiffon sec ou de l'air compresse et enlevez les débris autour du moteur.
2. Retirez la clé de démarrage (s'il y en une).
3. Abaissez les deux leviers de réglage pour les déverrouiller. Voir l'encadré de la Figure 20.

4. Rabattez le guidon (b) pour ranger la tondeuse. Voir Figure 20.

5. Relevez les deux leviers de réglage pour les verrouiller. Voir l'encadré de la Figure 20.

Figure 20

1. Tenez le guidon (a) et relevez la tondeuse pour qu'elle repose sur ses roues arriere et sur les supports du guidon (b). Voir Figure 21.
2. La lame doit faire face au mur.

Figure 21

RéVISION ET ENTRETIEN

AVERTISSEMENT

Avant d'effectuer tout travail d'entretien, désengagez toutes les commandes, arrêtez le moteur et attendez l'arrêt complet des pieces mobiles. Laissez refroidir le moteur. Débranchez le fil de bougie et mettez-le à la masse contre le moteur pour empêcher ce dernier de démarrer.

Recommendations générales

• Lorsque vous effectuez l'entretien de l'appareil, respectez toujours les consignes de sécurité qui se trouvent dans le manuel de l'utilisateur et sur l'appareil.
• La garantie de cet apparéil ne s'applique pas aux pieces qui ont été mal utilisées ou mal entretenues par le propriétaire. Pour bénéficier d'une couverture complète de la garantie, l'utilisateur doit entretenir l' apparéil selon les instructions de ce manuel.
• La garantie sera nulle et non avenue si une modification est apportee au regulateur du moteur.
• Verifiez que la quincaillerie est bien fixée avant chaque'utilisation et avant le remisage.

Lubrification

COMMANDE DE LA LAME

Lubrifiez les points de pivotement de la commande de lame avec de l'huile légere au moins une fois par saisson. Cette commande doit bouger facilement dans les deux directions. Voir Figure 22.

ROUES

Lubrifiéz tous les essieux et les moyaux de roue avec de l'huile légère au moins une fois par saisson et avant de remiser l'appareil. Voir Figure 22.

Figure 22

Entretien du moteur

Une fois par saison, vérifie que le boulon de montage du moteur est serré à un couple de 39,6 N m (29,2 pi-lb) au minimum et de 56,3 N m (41,7 pi-lb) au maximum.

Consultez la notice d'utilisation du moteur fournie pour avoir plus de détails concernant l'entretien et le remisage du moteur.

Si le moteur tourne irrégulierement à plein régime ou au ralenti, a des ratés occasionnels ou surchauffe, consultez la notice d'utilisation du moteur.

IMPORTANT: Vérifiez le niveau d'huile à moteur avant chaque utilisation. Consultez la notice d'utilisation du moteur.

NETTOYAGE DU MOTEUR

• Avant chaque utilisation, enlevez l'herbe et les débris accumulés sur le moteur. Nettoyez la tringlerie, les ressorts et les commandes. Retirez les débris inflammables des surfaces autour du silencieux.

• Un moteur propre est bien aéré.

• Les composants du moteur devraient être nettoyés régulierement pour éviter que le moteur ne surchauffe et que les débris ne brûlent.

ATTENTION

N'utilisiez pas d'eau pour nettoyer les composants du moteur, car de l'eau risquerait de se retrouver dans les conduites d'essence. Utilisez une Brosse ou un chiffon sec.

Entretien de la tondeuse

SYSTÉME DE NETTOYAGE DU PLATEAU DE COUPE (LE CAS ÉCHÉANT)

Le plateau de coupe de votre tondeuse peut être équipé d'un système de nettoyage. Utilisez le système de nettoyage du plateau pour enlever les débris d'herbe et évier l'accumulation de produits chimiques corrosifs. Effectuez les étapes suivantes APRÉS CHAQUE UTILISATION :

1. Placez la tondeuse sur une surface plane et degagée, à proximé de votre tuyau d'arrosage.

ATTENTION

Assurez-vous que le déflecteur d'éjection n'est pas dirigé vers votre maison, votre garage, votre vehicule, etc.

1. Enlevez l'embout du système de nettoyage installé sur le plateau et installez-le sur l'extrémité du tuyau d'arrosage.
2. Branchez le tuyau d'arrosage et I'embout au gicleur sur le plateau de coupe. Voir Figure 23.
3. Ouvrez le robinet d'eau.
4. Demarrez le moteur selon les instructions dans la notice d'utilisation du moteur.
5. Faites fonctionner le moteur pendant au moins deux minutes afin que le dessous du plateau de coupe soit bien nettoyé.
6. Relâchez la commande de la lame pour arrêté le moteur et la lame.
7. Fermez le robinet et retirez l'embout du giclreur sur le plateau.
8. Redémarrez le moteur après avoir nettoyé le plateau de coupe. Faites fonctionner le moteur pendant au moins deux minutes afin que le dessous du plateau de coupe soit bien séché.

Figure 23

RéVISION ET ENTRETIEN

NETTOYAGE DU PLATEAU DE COUPE

Au moins une fois par saisson et avant le remisage, nettoyez le dessous du plateau de coupe pour éviter l'accumulation de débris.

1. Faites fonctionner le moteur jusqu'à ce que le réserve d'essence soit vide. N'essayez pas de vidanger l'essence du réserveir. Debranchez le fil de la bougie d'allumage. Consultez la notice d'utilisation du moteur.
2. Inclinez la tondeuse sur le cote ou se trouve le silencieux enPNANT SOIN DE GARDER LE Filtre a air et le carburateur orientesvers le haut.Tenez bien la tondeuse.
3. Grattez et nettoyez le dessous du plateau de coupe à l'aide d'un outil approprié. Ne nettoyez pas la tondeuse avec de l'eau.

IMPORTANT: Ne nettoyez pas votre tondeuse avec un tuyau d'arrosage ou une laveuse à pression, car cela peut endommager les roulements ou le moteur. Le nettoyage à l'eau réduit la durée de vie et la performance de l'appareil.

1. Replacez la tondeuse sur ses roues (soit a la position verticale).

Entretien de la lame

AVERTISSEMENT

Attendez l'arrêt complet de la lame avant d'effectuer un réglage sur la tondeuse et avant de retirer le sac à herbe. La lame doit s'arrêter en trois secondes. Si ce n'est pas le cas, contactez un centre de service.

AVERTISSEMENT

Avant de manipuler une lame, portez des gants écais ou enveloppez la lame avec un chiffon pour protégger vos mains.

Une fois par saison, vérifie que le boulon de la lame est serré à un couple de 50,8 N m (37,5 pi-lb) au minimum et de 67,8 N m (50 pi-lb) au maximum.

Inspectez régulièrement l'adaptateur de lame afin de vous assurer qu'il n'est pas endommagé, rundout après que la lame a heures un objet ou si elle vibre excessivement. Remplacez l'adaptateur de lame si nécessaire. Suivez les instructions d'entretien des lames ci-dessous:

1. Faites fonctionner le moteur jusqu'à ce que le réservoir d'essence soit vide. N'essayez pas de vidanger l'essence du réservoir.
2. Debranchez le fil de la bougie d'allumage. Consultez la notice d'utilisation du moteur.
3. Inclinez la tondeuse sur le coto ou se trouve le silencieux en prenant soin de garder le filtre a air et le carburateur orientés vers le haut.
4. Retirez le boulon (a) et le support de la lame (b) qui fixent la lame et l'adaptateur au vilebreguin du moteur. Voir Figure 24.

5. Retirez la lame (c) et l'adaptateur (d) du vilebreguin. Voir Figure 24.

6. Retirez la lame de l'adaptateur pour vérifier son équilibre.

a. Faites tener la lame en équilibre sur un tournevis à tigeronde.
b. Affütez le côté plus lourd jusqu'à ce que la lame soit bien équilibrée.

NOTE:Lorsque you aiguisez une lame, aiguisez-la selon l'angle d'affutage. Aiguisez chaque tranchant de façon égale pour garder la lame bien équilibrée.

AVERAGEMENT

Une lame mal équilibrée peut cause des vibrations excessives à haute vitesse et entrainer des dommages matériels ou de graves blessures.

1. Lubrificez le vilebrecuin du moteur et la surface interne de l'adaptateur de la lame avec une huile légère. Voir l'encadré de la Figure 24.

a. Placez I'adaptatateur (d) sur le vilebrevin.
b. Assurez-vous d'installer la lame avec le (:é) marqu « Grass side » (ou qui porte le nombre de piece) face au sol.
c. La lame doit être bien alignée et bien placee sur les brides de I'adaptateur.

1. Placez le support de la lame (b) sur la lame (c). Alignez les encoches du support avec les petits trous sur la lame.
2. Insérez le boulon (a) et serrez-le à un couple de 50,8 N m (37,5 pi-lb) au minimum et de 67,8 N m (50 pi-lb) au maximum.

NOTE: Vérifiez régulierement que le boulon de la lame est serré au couple approprié pour assurer le bon fonctionnement de la tondeuse.

Figure 24

NOTES

1%

DdNde) (sL V SNOINdVNI7

(%S/。sL E D E LNEd)

.EDLINE

d07s %s2/.sL

X

(%S/。sL E D E N3d)

.EDNEIONeD)

dots%SL
