MODE D'EMPLOI ProArt BE27ACSBK ASUS

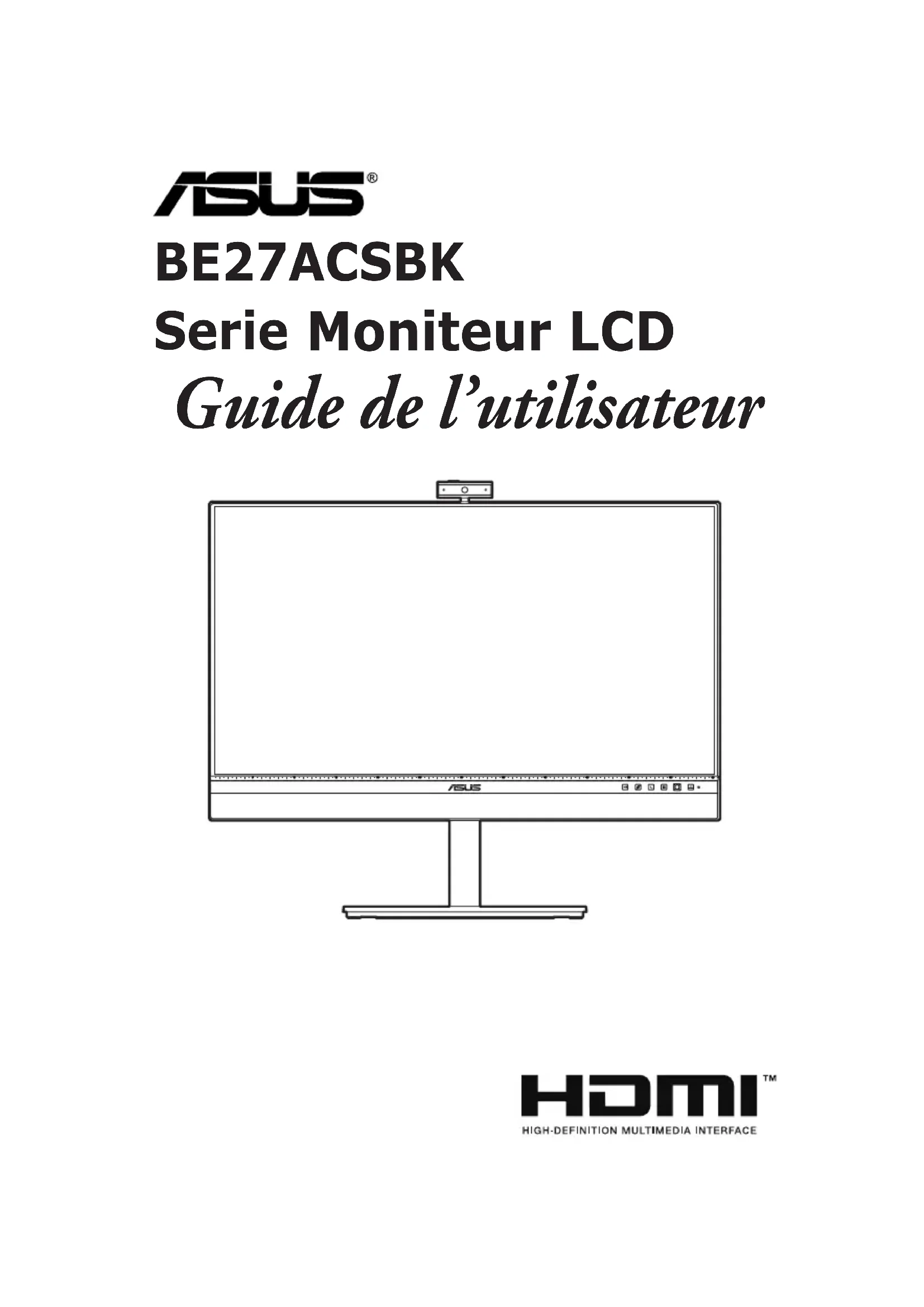

BE27ACSBK Serie Moniteur LCD Guide de l’utilisateurii Deuxième édition Février 2023 Copyright © 2021 ASUSTeK COMPUTER INC. Tous droits réservés. Aucune partie de cette publication, y compris les produits et logiciels y étant décrits, ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit, exception faite de la documentation conservée par l’acheteur à des ns de sauvegarde, sans l’autorisation écrite expresse de ASUSTeK COMPUTER INC. (« ASUS »). La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modié ou altéré, à moins que ladite réparation, modication ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit soit déguré ou manquant. ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D’EQUIPEMENT, ARRET D’ACTIVITE ET SIMILAIRE), MEME SI ASUS A ETE AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAUT OU D’ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT. LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS. Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identication et d’explication et au bénéce de leurs propriétaires, sans intention de contrevenance.iii Table des matières Table des matières ...................................................................................... iii Avertissements ........................................................................................... iv Informations de sécurité ........................................................................... vii Soin & Nettoyage ...................................................................................... viii Takeback Services ...................................................................................... ix Informations produit pour l’étiquette énergétique UE ............................ ix

Chapitre 1 : Présentation du produit

1.3 Présentation du moniteur ............................................................ 1-2

Chapitre 2 : Installation

2.1 Assemblage de la base/du bras du moniteur ............................ 2-1

2.2 Démontage du bras/de la base

2.7 Mise sous tension du moniteur .................................................. 2-7

2.8 Congurationdelawebcamdumoniteurentantque

réglage par défaut ...................................................................................2-7

2.9 Congurationduhaut-parleurdumoniteurentantque

réglage par défaut ............................................................................... 2-10

Chapitre 3 : Instructions générales

3.1 MenuOSD(a󰀩chageàl’écran) ................................................. 3-1

3.1.1 Comment faire pour recongurer .................................... 3-1

3.1.2 Présentation des fonctions OSD ..................................... 3-2

3.5 Modes de fonctionnement pris en charge ............................... 3-15iv

Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas causer d’interférences nuisibles, et

• Cet appareil doit être capable d’accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable. Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation donnée. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l'appareil dans une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté.

Consulter votre revendeur ou un technicien radio/télévision qualié pour de l'aide. L’utilisation de câbles blindés pour la connexion du moniteur à la carte graphique est requise par le règlement de la FCC pour assurer la conformité. Toute modication ou changement qui n’a pas été directement approuvé par le parti responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. Produit homologué ENERGY STAR ENERGY STAR est un programme conjoint de la US Environmental Protection Agency et du US Department of Energy, qui nous aide tous à économiser de l’argent et à protéger l’environnement grâce à des produits et des pratiques écoénergétiques. Tous les produits ASUS avec le logo ENERGY STAR sont conformes à la norme ENERGY STAR et la fonction de gestion d’énergie est activée par défaut. Le moniteur et l’ordinateur sont réglés pour se mettre automatiquement en veille après 10 et 30 minutes d’inactivité. Pour réveiller votre ordinateur, cliquez avec la souris ou appuyez sur une touche du clavier. Veuillez consulter le site http://www.energystar.gov/powermanagement pour obtenir plus de détails sur la gestion de l’énergie et les avantages pour l’environnement. Vous pouvez aussi consulter le site http://www.energystar.gov pour obtenir plus de détails sur le programme conjoint ENERGY STAR.v REMARQUE : Energy Star n’est PAS supporté sur les systèmes FreeDOS et Linux. Déclaration de la commission canadienne des communications Cet appareil numérique ne dépasse pas les limites de la classe B pour les émissions de sons radio depuis des appareils numériques, dénies dans le règlement sur les interférences radio de la commission canadienne des communications. Cet appareil numérique de classe B est conforme au règlement canadien ICES-003. This Class B digital apparatus meets all requirements of the Canadian Interference - Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada.vi A third-party certification according to ISO 14024 Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. Harmful substances are used both in products and their manufacture. Products can often have a short lifespan because of poor ergonomics, low quality and when they are not able to be repaired or upgraded. This product is a better choice. It meets all the criteria in TCO Certified, the world’s most comprehensive sustainability certification for IT products. Thank you for making a responsible product choice, that help drive progress towards a more sustainable future! Criteria in TCO Certified have a life-cycle perspective and balance environmental and social responsibility. Conformity is verified by independent and approved verifiers that specialize in IT products, social responsibility or other sustainability issues. Verification is done both before and after the certificate is issued, covering the entire validity period. The process also includes ensuring that corrective actions are implemented in all cases of factory non-conformities. And last but not least, to make sure that the certification and independent verification is accurate, both TCO Certified and the verifiers are reviewed regularly. Want to know more? Read information about TCO Certified, full criteria documents, news and updates at tcocertified.com. On the website you’ll also find our Product Finder, which presents a complete, searchable listing of certified products. Toward sustainable IT productsvii Informations de sécurité

• Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.

• Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité.

• N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles.

• Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vous- même. Contactez un technicien de réparation qualié ou un revendeur.

• Avant d’utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.

• Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit près ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée.

• Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr(e) du type d’alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.

• Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.

• Ne surchargez pas les barrettes de branchements et les rallonges électriques. Une surcharge peut engendrer un incendie ou une électrocution.

• Évitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.

• Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.

• N’insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur.

• Pour assurer un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs listés UL, qui ont des réceptacles congurés de façon appropriée et marqués 100-240 VAC.

• Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualié ou votre revendeur.

• L’ajustement du contrôle de volume ainsi que l’égaliseur à d’autres réglages que la position centrale peut augmenter la tension de sortie du casque ou des écouteurs et donc le niveau de pression acoustique. A third-party certification according to ISO 14024 Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. Harmful substances are used both in products and their manufacture. Products can often have a short lifespan because of poor ergonomics, low quality and when they are not able to be repaired or upgraded. This product is a better choice. It meets all the criteria in TCO Certified, the world’s most comprehensive sustainability certification for IT products. Thank you for making a responsible product choice, that help drive progress towards a more sustainable future! Criteria in TCO Certified have a life-cycle perspective and balance environmental and social responsibility. Conformity is verified by independent and approved verifiers that specialize in IT products, social responsibility or other sustainability issues. Verification is done both before and after the certificate is issued, covering the entire validity period. The process also includes ensuring that corrective actions are implemented in all cases of factory non-conformities. And last but not least, to make sure that the certification and independent verification is accurate, both TCO Certified and the verifiers are reviewed regularly. Want to know more? Read information about TCO Certified, full criteria documents, news and updates at tcocertified.com. On the website you’ll also find our Product Finder, which presents a complete, searchable listing of certified products. Toward sustainable IT productsviii Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d'informations sur la mise au rebut des appareils électroniques. Soin & Nettoyage

• Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation.

• Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.

• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N’aspergez jamais de nettoyant directement sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique. Les symptômes suivants sont normaux avec le moniteur :

• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.

• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran se rétablit lentement, ou bien vous pouvez éteindre l'alimentation pendant quelques heures.

• Lorsque l’écran devient noir ou clignote, ou qu'il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l'écran par vous-même ! Conventions utilisées dans ce guide ATTENTION : Informations pour éviter de vous blesser en essayant de terminer un travail.

AVERTISSEMENT : Informations pour éviter d’endommager les

composants en essayant de terminer un travail. IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche. REMARQUE : Astuces et informations supplémentaires pour aider à terminer un tâche.ix Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.

1. Sites Web de ASUS

Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez-vous au site : http://www.asus.com

Merci d’avoir acheté le moniteur LCD d’ASUS

Le dernier moniteur à écran LCD large d’ASUS offre un afchage plus large, plus lumineux et d’une clarté cristalline, en plus de toute une gamme de fonctions qui améliorentvotre séance de visionnage. Avec ces fonctions du moniteur, vous pouvez proter du confort et vous régaler d’une expérience visuelle !

1.2 Contenu de la boîte

Vériez que tous les éléments suivants sont présents dans la boîte : Moniteur LCD Base du moniteur Guide de mise en route Carte de garantie Cordon d’alimentation Câble HDMI (en option) Câble DisplayPort (en option) Câble USB C à A (en option) Câble USB C à C (en option) Kit MiniPC (en option) Si l’un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.1-2 Chapitre 1 : Présentation du produit

1.3 Présentation du moniteur

• Pour allumer ou éteindre le moniteur.

• Les couleurs du témoin d'alimentation sont indiquées dans le tableau ci-dessous. État Description Blanc Marche Orange Mode Veille Arrêt Arrêt

2. Bouton 5 directions :

• Pour afcher le menu OSD lorsque l’OSD est désactivé.

• Pour activer les éléments du menu OSD sélectionné.

• Pour augmenter/diminuer les valeurs ou déplacer votre sélection vers le haut/le bas/la gauche/la droite.

• Par défaut : Touche de raccourci de microphone IA

• Pour modier la fonction de la touche de raccourci, accédez au menu Raccourci > Raccourci.1-3Moniteur LCD Série BE27ACSBK d’ASUS

4. Bouton Décrocher :

• Pour répondre ou mettre n à un appel vocal/vidéo.

5. Bouton Couper le microphone :

• Pour couper ou réactiver le microphone.

6. Bouton de volume :

• Pour afcher la barre de volume.

• Utilisez le bouton 5 directions pour faire des réglages.

• Activez et désactivez la fonction Verrouillage des touches en appuyant longuement vers le bas pendant 5 secondes. Disponibilité des fonctions des boutons pour les logiciels de vidéoconférence : Logiciel Raccourci du moniteur ZOOM - Microsoft Teams - Skype for Business Google Meet -

9. Webcam1-4 Chapitre 1 : Présentation du produit

1.3.2 Vue de derrière

1. Bouton marche/arrêt

. Appuyez sur ce bouton pour mettre l’appareil sous/ hors tension.

. Ce port sert à brancher le cordon d’alimentation.

. Ce port est pour la connexion avec un périphérique compatible HDMI.

4. Entrée DisplayPort

. Ce port est sert à la connexion avec un appareil compatible DisplayPort.

5. USB 3.2 Gén1 Type-C

. Ce port est utilisé pour connecter un câble en amont USB. La connexion prend en charge la transmission des données et l’alimentation USB. Ce moniteur est compatible avec un port USB 3.2 Gén1 Super-Speed (5Gbps). Le port offre une transmission d’alimentation de max. 80W avec une tension de sortie 5V/3A, 9V/3A, 12V/3A, 15V/3A et 20V/4A. La connexion du câble USB de type C peut entrer la source DisplayPort, sortir l’alimentation et activer les ports USB de type A (en aval) sur le moniteur. La connexion du câble USB de type C à type A active uniquement les ports USB Type-A (en aval) sur le moniteur.

6. Sortie DisplayPort de connexion en cascade

. Ce port vous permet de connecter plusieurs moniteurs compatibles DisplayPort.

7. USB 3.2 Gén1 Type-A. Ces ports permettent de connecter des appareils

USB, comme un clavier/une souris USB, un lecteur de mémoire flash USB, et.

8. Prise de l’écouteur

. Ce port n’est disponible que lorsqu’un câble HDMI/ DisplayPort/USB de type C est connecté.1-5Moniteur LCD Série BE27ACSBK d’ASUS

10. USB 3.2 Gén1 Type-A. Ces ports permettent de connecter des appareils

USB, comme un clavier/une souris USB, un lecteur de mémoire flash USB, et. Le port avec l'icône est compatible BC1.2.

1.3.3 Autres fonction(s)

1. Chaine Daisy (pour certains modèles)

Le moniteur prend en charge les chaînes Daisy avec DisplayPort. Les chaînes Daisy permettent de connecter jusqu'à 4 moniteurs en série pour transmettre le signal vidéo de la source à un moniteur (lorsque la source d'entrée est de 2560 x 1440@30Hz et qu'aucun périphérique USB-C n'est connecté). Pour activer une chaîne daisy, veuillez vous assurer que la source est transportée. Cette fonction est uniquement disponible lorsque DisplayPort Stream dans le menu OSD est DisplayPort 1.2 et que la détection automatique de la source est désactivée. La carte graphique de votre ordinateur doit aussi être certiée avec au moins DP1.2 et l'option MST. Si vous réglez DisplayPort Stream sur DisplayPort 1.1, tous les moniteurs connectés afcheront le même contenu en même temps (clone).

ou1-6 Chapitre 1 : Présentation du produit2-1Moniteur LCD Série BE27ACSBK d’ASUS

2.1 Assemblage de la base/du bras du

moniteur Pour assembler la base du moniteur :

1. Couchez le moniteur sur une table face vers le bas.

2. Placez la charnière de l’ensemble support sur son logement à l’arrière du

moniteur (pour certains modèles).

3. Fixez la base dans le bras, en veillant à ce que l'onglet sur le bras se

positionne dans la rainure sur la base.

4. Assurez la base au bras en serrant la vis.

Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur. 180°

(Pour certains modèles) Taille de vis de la base : M6 x 16,5 mm.2-2 Chapitre 2 : Installation

2.2 Démontage du bras/de la base

(montage mural VESA seulement) Le bras/la base détachable de ce moniteur, est spécialement conçu pour une installation murale VESA. Pour démonter le bras/la base :

1. Couchez le moniteur sur une table face vers le bas.

2. Appuyez le bouton de libération, puis détachez le bras/la base du moniteur.

Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.

• Le kit de montage mural VESA (100 x 100 mm) s'achète séparément.

• Utilisez uniquement un support de montage mural agréé UL avec un poids / une charge minimum de 22,7 kg (taille des vis : M4 x 10 mm)2-3Moniteur LCD Série BE27ACSBK d’ASUS

12-4 Chapitre 2 : Installation

2.4 Réglage du moniteur

• Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable.

• Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle.

• Vous pouvez régler l’angle du moniteur de +35° à -5° et permettre un réglage de pivotement à 180° (en retirant la vis de blocage) de gauche ou de droite. Vous pouvez également ajuster la hauteur du moniteur, de +/- 150 mm. 180°

180° -5° ~ +35° 150mm (Pivotement) (Réglage de la hauteur) (Inclinaison) Pivoter le moniteur

1. Soulevez le moniteur dans sa position la plus haute.

2. Inclinez le moniteur à l’angle maximum permis.

3. Tournez le moniteur vers la droite/gauche jusqu’à l’angle désirée.

Il est normal que le moniteur tremble légèrement quand vous ajustez l’angle de visualisation.2-5Moniteur LCD Série BE27ACSBK d’ASUS

2.5 Ajustement de la webcam

• Vous pouvez ajuster l’angle de la webcam de +10˚ à -10˚.

• La webcam peut être tournée jusqu’à 180˚ dans le sens des aiguilles d’une montre et jusqu’à 135˚ dans le sens inverse. +180° -135° -10° ~ +10°

• Ouvrez ou fermez le volet de la webcam pour ouvrir ou fermer l’objectif. Retirez le lm de protection sur la face avant de la webcam avant de l'utiliser.2-6 Chapitre 2 : Installation

2.6 Branchement des câbles

Branchez les câbles selon les instructions suivantes :

• Pour brancher le cordon d’alimentation : branchez une extrémité du cordon d’alimentation sur la prise d’entrée c.a. du moniteur puis branchez l’autre extrémité sur une prise de courant.

• Pour connecter le câble DisplayPort/HDMI/USB de type C* : a. Branchez une extrémité du câble DisplayPort/HDMI/USB de type C* sur la prise DisplayPort/HDMI/USB de type C du moniteur. b. Connectez l’autre extrémité du câble DisplayPort/HDMI/USB de type C* sur la prise DisplayPort/HDMI/USB de type C de votre ordinateur. Il est suggéré d’utiliser un câble USB certié de type C. Si la source de signal prend en charge le mode DP Alt, tous les signaux vidéo, audio et de données peuvent être transmis.

• Pour utiliser l’écouteur : connectez l’extrémité avec le connecteur à la prise écouteur du moniteur lorsqu’un signal HDMI/DisplayPort/USB de type C est transmis.

• Pour utiliser les ports USB 3.2 Gén1 :

Amont : Utilisez un câble USB de type C et branchez l’extrémité du connecteur de type C au port USB de type C du moniteur

amont et l’autre extrémité à la prise USB de type C de votre ordinateur. Ou utilisez un câble USB de type C à type A et branchez le connecteur de type C au port USB de type C du moniteur

en amont et le connecteur de type A à la prise USB de type A de votre ordinateur. Assurez-vous que la dernière version du système d’exploitation Windows 7/Windows 10 est installée sur votre ordinateur. Cela permettra aux ports USB du moniteur de fonctionner.

Aval : Utilisez un câble USB pour connecter votre appareil à la prise USB de type A du moniteur.2-7Moniteur LCD Série BE27ACSBK d’ASUS USB USB Type-C

Lorsque ces câbles sont branchés, vous pouvez choisir le signal désiré en utilisant l'élément Sélection Entrée dans le menu OSD.

2.7 Mise sous tension du moniteur

Appuyez sur le bouton d’alimentation . Voir page 1-2 pour l’emplacement du bouton d’alimentation. Le témoin d’alimentation s’allume en blanc pour indiquer que le moniteur est allumé.

2.8 Congurationdelawebcamdu

moniteur en tant que réglage par défaut En cas de raccordement d’un ordinateur portable avec webcam intégrée à ce moniteur, vous trouverez la webcam intégrée de l’ordinateur portable et la webcam du moniteur dans l’interface du gestionnaire de périphériques. Normalement, elles sont au statut activé et le réglage par défaut est l’utilisation de la webcam intégrée de l’ordinateur portable. Si vous souhaitez configurer la webcam du moniteur en tant que réglage par défaut, vous devez désactiver la webcam intégrée de l’ordinateur portable. Pour identifier la webcam intégrée de l’ordinateur portable et la désactiver, veuillez suivre les instructions ci-dessous :2-8 Chapitre 2 : Installation Faites un clic droit sur WebCam UVC HD USB2.0 et cliquez sur Propriétés pour ouvrir la WebCam UVC HD USB2.0. Cliquez sur Détails > Propriétés et sélectionnez Identiantsmatériels.2-9Moniteur LCD Série BE27ACSBK d’ASUS Pour BE/C6 webcam series, les identiants matériels de la webcam du moniteur sont afchés comme suit : Faites un clic droit sur la webcam de l’ordinateur portable qui présente d’autres identiants matériels que la webcam du moniteur BE/C6 webcam series, puis cliquez sur Désactiver. Le message suivant s’afche : Cliquez sur Oui. La webcam de l’ordinateur portable est à présent désactivée et la webcam du moniteur sera utilisée en tant que réglage par défaut. Redémarrez l’ordinateur portable.2-10 Chapitre 2 : Installation

2.9 Congurationduhaut-parleurdu

moniteur en tant que réglage par défaut Lorsque votre ordinateur est connecté à plusieurs haut-parleurs, si vous souhaitez configurer le haut-parleur du moniteur en tant que réglage par défaut, veuillez suivre les instructions ci-dessous : Faites un clic droit sur Volume dans la zone de notification de la barre des tâches Windows. Cliquez sur Ouvrir les paramètres de son pour accéder à l’interface de réglage du Son. Accédez à l’interface de réglage du Son puis sélectionnez Panneau de congurationduson.2-11Moniteur LCD Série BE27ACSBK d’ASUS Si le câble USB et le câble HDMI ou DP sont connectés du moniteur à l’ordinateur, Cliquez sur ASUS BE/C6 webcam series Sélectionnez Par défaut, le haut- parleur du moniteur sera utilisé en tant que réglage par défaut. Cliquez sur OK pour quitter le réglage Son. Son définit BE/C6 webcam series en tant que réglage par défaut.2-12 Chapitre 2 : Installation Si seul le câble HDMI ou DP est connecté du moniteur à l’ordinateur, cochez DénirpardéfautMoniteurASUSBE/C6, le haut-parleur du moniteur sera utilisé en tant que réglage par défaut. Son dénit ASUS BE/C6 en tant que réglage par défaut.3-1Moniteur LCD Série BE27ACSBK d’ASUS

3.1 MenuOSD(achageàl’écran)

3.1.1 Commentfairepourreconfigurer

ASUS BE27ACSBKMode Standard DisplayPort 2560 x 1440 @ 60Hz 80W Splendid Mode PaysageMode StandardMode CinémaMode JeuMode Vue NocturneMode sRGBMode LectureMode Sombre

1. Appuyez sur le bouton 5 directions pour activer le menu OSD.

2. Déplacez le bouton 5 directions vers le haut/le bas/la gauche/la droite

pour naviguer dans les fonctions. Mettez en surbrillance la fonction souhaitée et appuyez sur le bouton 5 directions pour l’activer. Si la fonction sélectionnée possède un sous-menu, déplacez le bouton 5 directions vers le haut/le bas pour naviguer dans les fonctions du sous-menu. Mettez en surbrillance la fonction souhaitée du sous-menu et appuyez sur le bouton 5 directions ou déplacez le bouton 5 directions pour l’activer.

3. Déplacez le bouton 5 directions vers le haut/le bas pour modier les

réglages de la fonction sélectionnée.

4. Pour quitter et enregistrer le menu OSD, appuyez sur le bouton ou

déplacez le bouton 5 directions vers la gauche à plusieurs reprises jusqu’à ce que le menu OSD disparaisse. Pour régler d’autres fonctions, répétez les étapes 1-3. Quand le port USB Type-C est connecté et que l’alimentation électrique est activée, l’état de l’alimentation électrique s’afche dans le coin supérieur droit du menu OSD et sur la page d’informations de l'OSD. Veuillez noter que la tolérance est de +/-20%.3-2 Chapitre 3 : Menu OSD (afchage à l’écran)

3.1.2 PrésentationdesfonctionsOSD

Cette fonction contient 8 sous-fonctions que vous pouvez sélectionner pour votre préférence. Chaque mode a la sélection Réinitialiser, vous permettant de conserver votre réglage ou de revenir au mode de préréglage. ASUS BE27ACSBKMode Standard DisplayPort 2560 x 1440 @ 60Hz 80W Splendid Mode PaysageMode StandardMode CinémaMode JeuMode Vue NocturneMode sRGBMode LectureMode Sombre

• Mode Paysage : Le meilleur choix pour l’affichage de photos de paysages avec Splendid Video Enhancement.

• Mode Standard : Le meilleur choix pour éditer les documents, avec la fonction Splendid Video Enhancement. Le mode standard répond aux exigences Energy Star

• Mode Cinéma : Le meilleur choix pour les films, avec la fonction Splendid Video Enhancement.

• Mode Jeu : Le meilleur choix pour les jeux, avec la fonction Splendid Video Enhancement.

• Mode Vue Nocturne : Le meilleur choix pour les jeux et les films avec des scènes sombres, avec la fonction Splendid Video Enhancement.

• Mode sRGB : c’est le meilleur choix pour afficher des photos et des images venant des PC.

• Mode Lecture : C'est le meilleur choix pour la lecture de livres.

• Mode Sombre : C'est le meilleur choix pour un environnement à faible lumière ambiante.3-3Moniteur LCD Série BE27ACSBK d’ASUS

• En Mode Standard, les fonctions suivantes ne sont pas configurables par l’utilisateur : Saturation, Teinte de peau, Netteté, ASCR.

• En Mode sRGB, les fonctions suivantes ne sont pas configurables par l’utilisateur : Luminosité, Contraste, Saturation, Température Couleur, Teinte de peau, Netteté, ASCR.

• En Mode Lecture, les fonctions suivantes ne sont pas congurables par l’utilisateur : Contraste, Saturation, Température Couleur, Teinte de peau, ASCR.

Dans cette fonction, vous pouvez ajuster les réglages pour mieux protéger vos yeux.

Mode Standard DisplayPort 2560 x 1440 @ 60Hz 80W Filtre de lumière bleue Rappel de repos Augmentation couleurs Soin des yeux

• Filtre de lumière bleue : Dans cette fonction, vous pouvez ajuster le niveau du filtre de lumière bleue de 0 à Max.

• 0 : Aucun changement.

• Max : Plus le niveau est élevé, moins la lumière bleue est dispersée. Lorsque le Filtre de lumière bleue est activé, les réglages par défaut du Mode Standard seront automatiquement importés. Outre le niveau maximum, la Luminosité est configurable par l’utilisateur. Maximum est le réglage optimisé. Il est en conformité avec la certification faible lumière bleue TÜV*. La fonction de Luminosité n’est pas configurable par l’utilisateur. *Lorsque l’augmentation de la couleur est en valeur par défaut (50).3-4 Chapitre 3 : Menu OSD (afchage à l’écran) Veuillez consulter ce qui suit pour alléger la fatigue oculaire :

• Vous devez vous éloigner pendant un certain temps de l’afchage si vous travaillez pendant de longues heures. Il est conseillé de faire des pauses courtes (au moins 5 minutes) après environ 1 heure de travail continu à l’ordinateur. Faire des pauses courtes et fréquentes est plus efcace qu’une seule pause plus longue.

• Pour réduire la fatigue oculaire et la sécheresse de vos yeux, vous devez reposer vos yeux périodiquement en vous concentrant sur des objets éloignés.

• Les exercices oculaires peuvent aider à réduire la fatigue oculaire. Répétez ces exercices souvent. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices oculaires : (1) Regardez de manière répétée vers le haut et vers le bas, (2) roulez des yeux lentement, (3) faites bouger vos yeux en diagonale.

• La lumière bleue à haute énergie peut entraîner une fatigue oculaire et une DMLA (dégénérescence maculaire liée à l’âge). Filtre de lumière bleue pour réduire de 70% (max.) la lumière bleue nocive an d’éviter le syndrome de la vision sur ordinateur lorsque l’utilisateur ajuste la barre du ltre de lumière bleue au niveau maximum.

• Rappel de repos : Cette fonction vous fournit un rappel de repos selon la durée que vous avez xée pour votre temps de travail. Par exemple, si vous dénissez un temps de travail de 30 minutes, un rappel apparaît dans le coin supérieur gauche de l’écran pendant 5 secondes lorsque le temps est écoulé. Appuyez une touche pour faire disparaître ce rappel OSD. Lorsque cette fonction est activée, les fonctions suivantes ne sont pas disponibles : Splendid Demo Mode, GamePlus, QuickFit.

• Augmentation couleurs : La plage de réglage de l’augmentation des couleurs est de 0 à 100.

• Cette fonction n’est pas disponible lorsque le Mode sRGB est sélectionné dans le menu Splendid.

• Cette fonction n’est pas disponible lorsque Rouge ou Jaune est sélectionné dans le menu Teinte de peau.3-5Moniteur LCD Série BE27ACSBK d’ASUS

Choisissez un paramètre de couleur dans ce menu.

Mode Standard DisplayPort 2560 x 1440 @ 60Hz 80W Luminosité Contraste Saturation Température Couleur Teinte de peau Couleur

• Luminosité : La plage de réglage est de 0 à 100.

• Contraste : La plage de réglage est de 0 à 100.

• Saturation : La plage de réglage est de 0 à 100.

• Température Couleur : contient 4 modes notamment, Froid, Normal, Chaud et Mode utilisateur.

• Teinte de peau : contient trois modes de couleurs notamment, Rouge, Naturel et Jaune.

Ajustez les paramètres image à partir de ce menu.

• Netteté : La plage de réglage est de 0 à 100.

• Trace Free : Règle le temps de réponse de l’écran.3-6 Chapitre 3 : Menu OSD (afchage à l’écran)

• Contrôle de l’aspect : définit le rapport d’aspect à pein écran, 4:3, 1:1 (en option) ou OverScan (en option). 4:3 est disponible uniquement si la source d’entrée est au format 4:3. OverScan est disponible uniquement pour la source d’entrée HDMI.

• VividPixel : Améliore le contour de l’image afchée et génère des images de qualité élevée sur l’écran.

Vous pouvez régler le volume, la source, et couper le son depuis ce menu. Volume Muet Source Son

• Volume : la plage d’ajustement est entre 0 et 100.

• Muet : Bascule le son du moniteur entre activé et désactivé.

• Source : permet de décider de quelle source provient le son du moniteur.3-7Moniteur LCD Série BE27ACSBK d’ASUS

Vous pouvez ajuster les paramètres liés à la vidéoconférence.

Mode Standard DisplayPort 2560 x 1440 @ 60Hz 80W Webcam Microphone IA Haut-parleur Vidéoconférence

• Webcam : Pour activer ou désactiver la fonction de la webcam.

• Muet : Pour couper ou rétablir le son du microphone.

• Annulation du bruit : Ajuste le niveau d’annulation de l’amplitude à l’exception de la voix des utilisateurs.

• Beamforming : Ajuste le niveau de la portée de réception pour les microphones.

• Haut-parleur : Ajuste la plage du volume de 0 à 100.

7. Configuration Système

Cela vous permet de régler le système.

Mode Standard DisplayPort 2560 x 1440 @ 60Hz 80W Splendid Demo Mode Sélection Entrée QuickFit ECO Mode Webcam ÉcoÉnergie Configuration OSD Plus Configuration Système3-8 Chapitre 3 : Menu OSD (afchage à l’écran)

• Splendid Demo Mode : Divise l’écran en deux pour la comparaison avec des modes Splendid. (uniquement pour le mode Paysage)

• Sélection Entrée : Vous pouvez sélectionner la source d’entrée de votre choix.

• QuickFit : Vous pouvez prévisualiser la mise en page d’un document ou d’une photo directement à l’écran sans imprimer de copies d’essai.

• Motif Grille : Ceci aide les concepteurs et les utilisateurs à organiser le contenu et l'afchage sur une page, et à créer un design et un effet consistent. Alignment Grid 1 Alignment Grid 2

• Taille de papier : Vous pouvez visualiser les documents en taille réelle sur l’écran.

• Photo : Les différentes tailles de photo réelles afchée dans la fonction QuickFit permettent aux photographeurs et aux utilisateurs de prévisualiser correctement et d'éditer les photos en taille réelle sur l'écran. 3x5 2x2 4x6 5x7 8x103-9Moniteur LCD Série BE27ACSBK d’ASUS

• ECO Mode : réduire la consommation électrique.

• Webcam : Permet d’activer ou de désactiver la fonction de webcam

• « Niveau normal » permet aux ports USB en aval/ports USB de type C de charger des appareils externes lorsque le moniteur entre en mode d’économie d’énergie.

• « Niveau profond » ne permet pas à tous les ports de charger des périphériques externes et empêche la détection automatique du signal USB lorsque le moniteur entre en mode d’économie d’énergie.

• Pour ajuster la durée du délai OSD, de 10 à 120 secondes.

• Pour activer ou désactiver la fonction DDC/CI.

• Pour ajuster l’arrière-plan du menu OSD, de l’opaque vers le transparent.

• Langue : Vous pouvez choisir parmi les 21 langues suivantes : Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplié, Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Persan.

• Flux DisplayPort : Compatibilité avec la carte graphique. Sélectionnez DisplayPort 1.1 ou DisplayPort 1.2 selon la version DP de carte graphique.

• Serrure : Pour désactiver toutes les touches de fonction. Appuyez sur le bouton Volume pendant plus de cinq secondes pour annuler la fonction de verrouillage du clavier.

• Informations : Pour afficher les informations du moniteur.

• Indicateur d’alimentation : Pour allumer ou éteindre le voyant DEL d’alimentation.

• Verr touche d’alim : Active ou désactive la touche d’alimentation.

• Tout réinit. : « Oui » pour restaurer les réglages par défaut.3-10 Chapitre 3 : Menu OSD (afchage à l’écran)

Définit la fonction du bouton Raccourci.

• Raccourci : Sélectionne une fonction pour le bouton Raccourci. Quand une certaine fonction est sélectionnée ou activée, votre touche de raccourci peut ne pas la prendre en charge. Choix de fonctions disponibles pour les raccourcis : Filtre lumière bleue, Splendide, Luminosité, Contraste, Température Couleur, Microphone IA, Sélection Entrée.3-11Moniteur LCD Série BE27ACSBK d’ASUS

3.2 Résumédesspécications

Rapport de contraste (Typ.) 1000:1 Rapport de contraste (Max.) 100.000.000:1 (avec la fonction ASCR activée) Angle de vision (H/V) CR > 10 178˚/178˚ Couleursd’a󰀩chage 16,7 M Temps de réponse < 5 ms Splendid Video Enhancement Oui Sélection Splendid 8 modes vidéo préréglés (avec bouton de raccourci) Sélection de la température des couleurs 4 températures de couleur Entrée de signal DisplayPort v1.2, HDMI v1.4, DisplayPort sur USB Type C Sortie de signal DisplayPort v1.2 Prise de l’écouteur Oui Entrée audio Oui (DisplayPort, HDMI, USB de type C) Haut-parleur (intégré) 2 W x 2 Stéréo, RMS Port USB 3.2 Gén1 1x USB 3.2 Gén1 Type-C, 4x USB 3.2 Gén1 Type-A Couleurs Noir DEL d’alimentation Blanc (Allumé)/ Orange (Veille) Inclinaison +35˚à -5˚ Pivot +90˚à -90˚ Rotation +180˚à -180˚ Réglage de la hauteur 150 mm Verrou Kensington Oui AC input voltage c.a. : 100~240 V Consommation électrique Allumé : < 21,3 W** (Typ.), Veille : < 0,5 W (Typ.), Éteint : 0 W (Switch off) Température (fonctionnement) 0˚C ~ 40˚C Température (non utilisé) -20˚C ~ +60˚C Dimensions (L x H x D) sans pied 612,4 x 427,3 x 56,1 mm Dimensions (L x H x D) avec pied 612,4 x 547,8 x 259,0 mm (plus élevée), 612,4 x 441,8 x 259,0 mm (plus basse), 798 x 176 x 501 mm (emballage) Poids (approx.) 8,6 kg (Net); 5,8 kg (Sans pied); 11,2 kg (Brut) Multi-langues 21 langues (Anglais, Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe, Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplié, Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Persan)3-12 Chapitre 3 : Menu OSD (afchage à l’écran) Accessoires Guide de démarrage rapide, Carte de garantie, Cordon d'alimentation, Câble HDMI (en option), Câble DisplayPort (en option), câble USB C à A (en option), câble USB C à C (en option), kit MiniPC (en option) Conformité et normes cTUVus, CB, CE, ErP, EU Energy label, FCC, ICES- 003, CCC, CEL, ISO 9241-307, BSMI, CU, C-Tick, MEPS, VCCI, PSE, J-MOSS, KC, KCC, e-Standby, RoHS, Windows 7 / 10 WHQL, Energy Star 8.0, EPEAT Bronze, TCO 8.0, Flicker Free, Low Blue Light, WEEE, NFPA99 *Spécicationssujettesàmodicationsanspréavis. **Mesurant une luminosité d’écran de 200 nits sans connexion audio/USB/lecteur de carte.3-13Moniteur LCD Série BE27ACSBK d’ASUS

Problème Solution possible Le voyant DEL d'alimentation n’est pas ALLUMÉ

• Appuyez sur le bouton pour vérifier si le moniteur est en mode ALLUMÉ.

• Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant.

• Vérifiez que l’interrupteur d’alimentation est en position ALLUMÉ. Le voyant DEL d’alimentation est de couleur orange et il n’y a aucune image sur l’écran

• Vérifiez si le moniteur et l’ordinateur sont en mode ALLUMÉ.

• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.

• Vérifiez le câble de signal et assurez-vous qu'aucune broche n'est tordue.

• Connectez l'ordinateur à un autre moniteur disponible pour vérifier que l'ordinateur fonctionne correctement. L’image de l’écran est trop claire ou trop foncée

• Ajustez les réglages Contraste et Luminosité avec le menu OSD. L'image de l'écran n'est pas centrée ou pas de bonne taille

• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.

• Eloignez les appareils électriques susceptibles de causer des interférences. Les couleurs de l’image de l’écran sont bizarres (le blanc n’apparaît pas blanc)

• Vérifiez le câble de signal et assurez-vous qu’aucune broche n’est tordue.

• Effectuez une réinitialisation complète avec le menu OSD.

• Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD. L'image de l’écran est floue ou difficile à voir

• Ajustez les réglages Phase et Horloge avec le menu OSD. Aucun son ou le son est très faible • Assurez-vous que le câble HDMI/ DisplayPort/USB de type C est correctement branché sur le moniteur et sur l'ordinateur.

• Ajustez les réglages de volume de votre moniteur et de votre appareil HDMI/ DisplayPort/USB de type C.

• Assurez-vous que le pilote de la carte de son de votre ordinateur a été correctement installé et activé.3-15Moniteur LCD Série BE27ACSBK d’ASUS

3.5 Modesdefonctionnementprisen
