LOG20 - Enregistreur de données TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur de données de température et d'humidité (LOG20)
Dimensions	92 x 55 x 21 mm
Poids	95 g
Alimentation	1 pile CR2032 3 V
Plage de mesure température	-30 °C à +60 °C
Plage de mesure humidité	0 % à 100 % HR
Mémoire interne	Environ 20 000 jeux de données
Interface	USB pour configuration et lecture
Affichage	Écran LCD avec valeurs actuelles, Min/Max/Moy, état batterie
Indicateur LED	LED rouge clignotante en cas de dépassement d'alarme
Température de fonctionnement	-30 °C à +60 °C (sans affichage)
Température de stockage	-30 °C à +70 °C
Logiciel de configuration	DE-LOGGraph (compatible PC)
Mode veille LCD	Paramétrable (arrêt automatique après 30 s par défaut)
Alarmes	Température et humidité réglables, avec LED et historique
Démarrage/arrêt	Par touche dédiée (appui long 3 s)
Entretien	Nettoyer avec un chiffon sec ou humide, pas de détergents agressifs
Remplacement de la pile	Pile CR2032 remplaçable par l'utilisateur (ouverture du compartiment)
Protection	Bouchon en caoutchouc pour le port USB, éviter chocs et écrasements
Normes	Marquage CE, conforme WEEE, RoHS
Accessoires fournis	Câble USB, pile CR2032, notice d'utilisation

FOIRE AUX QUESTIONS - LOG20 TFA

Comment démarrer l'enregistrement ?

Appuyez sur la touche Démarrage/Arrêt pendant 3 secondes. Le symbole LOG s'affiche alors que STOP disparaît.

Comment arrêter l'enregistrement ?

Appuyez de nouveau sur la touche Démarrage/Arrêt pendant 3 secondes. Le symbole STOP réapparaît.

Comment configurer les alarmes ?

Connectez l'enregistreur au PC via USB, lancez le logiciel DE-LOGGraph et réglez les seuils de température et d'humidité dans les paramètres.

Que signifie le clignotement de la LED rouge ?

La LED rouge clignote lorsqu'une valeur mesurée dépasse les seuils d'alarme prédéfinis.

Comment changer la pile ?

Ouvrez le compartiment à l'arrière en tournant le couvercle de 90° vers la gauche. Retirez l'ancienne pile et insérez une nouvelle CR2032 3V.

Comment lire les données enregistrées ?

Branchez l'appareil au PC avec le câble USB, ouvrez DE-LOGGraph et utilisez la fonction de téléchargement des données.

Que faire si l'écran affiche 'PF' ?

Le symbole PF indique une batterie déchargée. Remplacez la pile immédiatement pour continuer les mesures.

Puis-je utiliser l'enregistreur à l'extérieur ?

L'appareil fonctionne de -30 °C à +60 °C, mais il n'est pas étanche. Protégez-le de l'humidité et des intempéries.

Comment afficher les valeurs Max/Min/Moyennes ?

Pour le LOG20, appuyez brièvement sur la touche Démarrage/Arrêt pour faire défiler les valeurs. L'affichage standard revient après 3 secondes.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec ou humide sans détergents agressifs. Évitez tout contact avec des liquides.

MODE D'EMPLOI LOG20 TFA

Datenlogger - Temperatur / Temperatur und Feuchte Data logger - temperature recording / temperature and humidity Enregistreur de données - Température / température et l'humidité

5005-0001 / 5005-0002

Bedienungsanleitung 2 - 10 Instruction for Use 11 - 17 Mode d'emploi 18 - 24

LOG10 / LOG20 – Enregistreur de données

1. Introduction

merci d'avoir acheté ce produit. Avant de le mettre en marche, nous vous prions de lire attentivement la notice d'utilisation. Vous y trouverez des informations précieuses qui vous permettront de vous familiariser avec l'instrument de mesure.

1.1 Consignes

• Pour nettoyer l'instrument, n'utilisez pas de détergents agressifs mais un chiffon sec ou humide.
• Gardez l'instrument de mesure dans un endroit sec et propre.
• Evitez toute contrainte violente comme les chocs et écrasements.
• Ne forcez pas la fiche dans la prise.

1.2 Mise en service

- Avant de mettre l'enregistreur en marche, veuillez le retirer de l'emballage. Enlevez le film de protection d'écran et assurez-vous qu'une batterie pleine de type CR2032 (3 volts) est insérée.

Affichage Affichage de l'écran après un simple appui sur de l'écran une touche. FS = Factory settings (paramètres d'usine)
- Après l'insertion de la batterie, l'instrument montre les valeurs de mesure actuelles pendant 10 secondes. Ensuite, l'écran affiche «FS» pendant 30 secondes et finit par s'éteindre. Il se produit exactement la même chose lorsque vous appuyez sur une touche.

1.3 Paramètres par défaut à la livraison

- Les paramètres par défaut sont expliqués ci-dessous. Le logiciel DE-LOGGraph vous permet de changer les paramètres en fonction de vos besoins.

1. Désignation: blank (champ de désignation: 16 caractères maximum)
2. Utilisation du mode Veille LCD: √
3. Mode Veille LCD au bout de (en secondes): 30
4. Réglages de l'alarme de température: ☑ -30,0°C 60,0°C Réglages de l'alarme d'humidité: ☑0% 100% (seulement Log20)
5. Retard de l'évaluation d'alarme de: □
6. Accumulation d'alarmes : arrêt
7. Réinitialisation d'alarme: √
8. Affichage de température: °C
9. Attente du démarrage manuel: √
10. Protection contre le démarrage multiple: √
11. Intervalle de mesure: 15 minutes
12. Utilisation d'une mémoire circulaire: ☑ (lorsque la mémoire est pleine, la plus ancienne valeur est remplacée)

√ = Défaut

1.4. Marquage (seulement Log10)

• Log10/20: Marquage CE
- Seulement Log100: EN 12830, EN 13485, aptitude pour stockage (S) et transport (T) pour dépôt de produits alimentaires et distributeur (C), classe de précision 1 (-30..+70°C). Conformément à EN 13486, nous vous recommandons une recalibration annuelle.

2. Utilisation

- Pour configurer l'enregistreur de données, veuillez installer le logiciel DELOG-Graph sur un PC.

2.1 Connexion USB

- Pour configurer l'enregistreur de données, vous devez le connecter au PC via un câble USB et lancer le logiciel. Pour la configuration, veuillez vous référer au paragraphe approprié du manuel figurant sur le CD du logiciel.

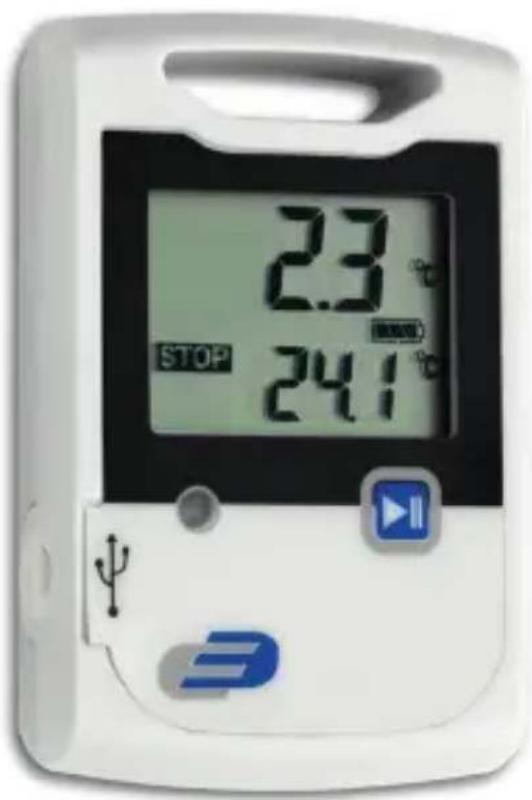

2.2 Eléments de commande et d'affichage (Fig. 1)

Outre le grand affichage, le Log10/20 dispose également de une affichage LED et une touche de commande.

A: L'écran LCD affiche la température, l'humidité (seulement Log20), l'indicateur de niveau de batterie, les mesures Max/Min/Avg, les informations d'état
B: Touche Démarrage/Arrêt
C: LED: rouge
D: Interface USB (avec bouchon en caoutchouc)

2.3 Utilisation de touche Démarrage/Arrêt

- La touche Démarrage/Arrêt vous permet de démarrer et d'arrêter l'enregistreur de données en cas de configuration adéquate. Cette touche doit être maintenue enfoncée pendant 3 secondes pour chaque opération. Le segment LCD «Stop» disparaît, laissant place au segment LCD «Log».

• Valeurs MAX/MIN/AVG:

Ces valeurs s'affichent toujours sur le petit écran d'affichage du bas.

AVG: valeur moyenne

MIN: valeur nimale ma

MAX: valeur male

LOG10:

L'écran d'affichage alterne entre les valeurs Max, Min et Avg toutes les 10 secondes.

LOG20 : En pressant la touche B il est possible de changer entre les valeurs min-max-moyen. Après 3 secondes l'affichage standard apparait.

2.4 Eléments d'affichage de l'écran LCD (Fig. 2)

• Outre deux valeurs de mesure, le grand écran LCD affiche également divers informations d'état. Il peut être partiellement (mode Veille) ou totalement désactivé via le logiciel de sorte que les informations non désirées ne soient pas affichées.
  E: Valeur mesurée 1 montre la valeur de température actuelle.
  F: Unité de mesure de la valeur 1 montre l'unité de mesure actuelle pour la valeur 1.
  G: Valeur mesurée 2 montre de valeurs Max/Min/moyens.
  H: Unité de mesure de la valeur 2 montre l'unité de mesure actuelle pour la valeur 2.
  I: MAXMINAVG montre la valeur minimale, maximale ou moyenne.
  J: Infos d'état montre le mode de fonctionnement LOG (enregistrement) ou STOP. Si LOG s'affiche, l'enregistreur enregistre. Si STOP s'affiche, aucune valeur mesurée n'est enregistrée.
  K: Lowbat Batterie faible vous informe sur le niveau de charge de la batterie. Remarque concernant l'unité de mesure! °C = Celsius / °F = Fahrenheit

Autres informations d'affichage

- Lorsque le mode Veille est activé, l'écran s'éteint automatiquement au bout d'un certain temps (modifiable par l'utilisateur). En outre, l'écran affiche divers états:

Ecran désactivé programmé

Connecté au PC

Enregistreur

Enregistreur enregistre (vide)

Batterie déchargée

Réglage d'usine

2.5 Ecran LED

• L'écran LED vous fournit des informations utiles et importantes lors de l'utilisation de l'enregistreur de données.
• LED rouge: La LED clignote lors du dépassement d'une valeur limite préréglée.

2.6 Interface USB

• Pour programmer ou lire l'enregistreur de données, ce dernier doit être connecté à votre PC via le câble USB. Sur le côté gauche de l'enregistreur de données se trouve l'interface.
• L'interface est protégée par un bouchon en caoutchouc. Veuillez ôter le bouchon avant de connecter l'enregistreur à l'ordinateur. Le bouchon en caoutchouc protège

l'instrument de mesure de l'humidité.

- Assurez-vous que le bouchon est de nouveau bien en place après la lecture ou la programmation.

2.7 Face arrière / compartiment de batterie

- Sur la face arrière de l'enregistreur de données, à côté du compartiment de batterie se trouve une étiquette imprimée sur laquelle figurent d'importantes informations concernant l'enregistreur de données.

2.8 Changement de batterie

• Pour changer la batterie, veuillez ouvrir le compartiment de batterie situé au dos l'appareil. Faites tourner le couvercle de batterie de 90° vers la gauche. Retirez la batterie et insérez-en une neuve.
• L'icône Batterie vide indique que vous devez sous peu remplacer la batterie. Vous pouvez encore effectuer des mesures exactes pendant environ 10 heures. En fonction du niveau de charge de la batterie, l'icône de batterie affiche jusqu'à 3 segments.
• Si l'écran d'affichage n'affiche que «PF», la batterie doit être changée immédiatement. Dans ce cas, le niveau de charge de la batterie ne suffit plus pour effectuer des mesures.

2.9 Traitement des déchets

Ce produit a été fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et réutilisés.

Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères ! En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit:

Cd=cadmium, Hg=mercure, Pb=plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères.

L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

3.0 Caractéristiques techniques

Logger température Logger température

Log10 humidité Log20

Température interne -30..+60°C -30..+60°C

Humidité relative --- 0..100%rF

Mémoire Env. 20.000 Data set

Interface USB

Température de travail (sans affichage) -30..+60°C

Température de stockage -30..+70°C

Dimensions 92 x 55 x 21 mm

Poids 95 g

Alimentation en courant 1 x CR2032 3 V

RoHS
