TX615 - Caisson de basses MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	MTX Audio
Modèle	TX615
Diamètre extérieur	39,2 cm
Diamètre de montage	35,1 cm
Profondeur de montage	17,6 cm
Impédance nominale	2 ohms (bobine double)
Puissance RMS	1000 Watts
Puissance ampli recommandée	500-1000 W RMS
Sensibilité	94,8 dB (2,83V/1m)
Fréquence de résonance (Fs)	28 Hz
Volume équivalent (Vas)	89,8 litres
Débattement maximal (Xmax)	14 mm
Masse mobile (Mms)	332,4 g
Ampli recommandé	MTX RT500.1D
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Respecter les puissances recommandées.
Réparabilité	Faire appel à un professionnel agréé pour toute réparation.
Configuration de câblage	2 Ω, 1 Ω ou 4 Ω selon branchement des bobines.

FOIRE AUX QUESTIONS - TX615 MTX Audio

Quelle est la puissance RMS du TX615 ?

La puissance RMS du MTX Audio TX615 est de 1000 Watts.

Quel ampli recommandez-vous pour ce caisson ?

L'ampli recommandé est le MTX RT500.1D avec une puissance de 500 à 1000 W RMS.

Quelles sont les dimensions du TX615 ?

Diamètre extérieur : 39,2 cm, diamètre de montage : 35,1 cm, profondeur de montage : 17,6 cm.

Quelle est l'impédance du TX615 ?

L'impédance nominale est de 2 ohms avec bobine double, permettant des configurations en 1, 2 ou 4 ohms.

Comment câbler le TX615 ?

Consultez le schéma de câblage fourni. Les configurations possibles sont 2 Ω, 1 Ω ou 4 Ω.

Quelle est la sensibilité du TX615 ?

La sensibilité est de 94,8 dB (mesurée à 2,83V/1m).

Quel est le débattement maximal (Xmax) ?

Le Xmax est de 14 mm.

Quelle est la fréquence de résonance (Fs) ?

La fréquence de résonance est de 28 Hz.

Quel est le volume équivalent (Vas) ?

Le Vas est de 89,8 litres.

Comment entretenir le caisson de basses ?

Nettoyez avec un chiffon doux et sec. Évitez l'humidité et les produits chimiques. Ne forcez pas les réglages.

MODE D'EMPLOI TX615 MTX Audio

• Fs : 28 Hz • Mms : 332,4 grams
- Re: 2 Ω • Cms: 0,090 mm/N
• Z: 2 Ω • BI: 16,26 N/A
• Qms : 5,54 • Sd : 838,2 cm2
• Qes : 0,46 • Vd : 1,173 liter
- Qts : 0,43 - Xmax : 14 mm
• Vas : 89,8 liters • SPL 2,83V/1m : 94,8 dB
- Prms : 1000 Watts

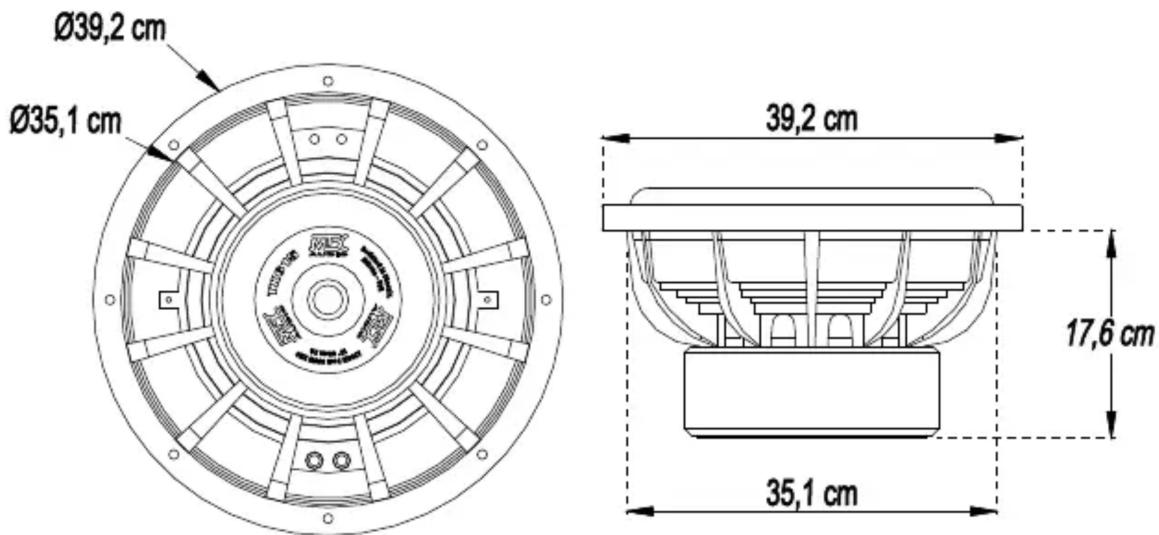

TX615 Dimensions :

(F) Dimensions, (E) Dimensiones, (D) Abmessungen, (I) Dimensioni, (P) Dimensões, (NL) Afmetingen, (RUS) Размеры, (RO) Dimensiuni, (FIN) Mitat, (PL) Wymiary

Ø39,2 cm Ø35,1 cm 39,2 cm 17,6 cm 35,1 cm

TX615 Recommended amp : RT500.1D

TX615 Recommended amp power : 500-1000W RMS

(F) Puissance ampli recommandée, (E) La Potencia nominal recomendada, (D) Empfohlene Verstärkerleistung,
(I) Potenza consigliata dell'amplificatore, (P) Potência de amplificação recomendada, (NL) Advies versterkervermogen,
(RUS) Рекомендуемая мощность усилителя, (RO) Puterea recomandata a amplifierului, (FIN) Suositeltava vahvistinteho,
(PL) Rekomendowana moc wzmacniacza

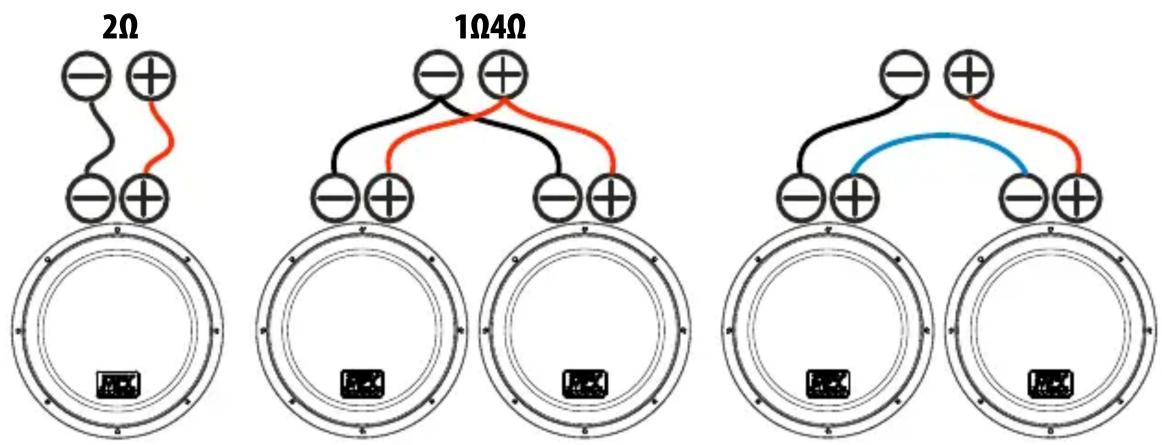

TX615 Wiring configurations :

(F) Exemples de câblage, (E) Configuración del cableado, (D) Verkabelung, (I) Configurazione di collegamento,
(P) Configuração de cablagem, (NL) Aansluit mogelijkheden, (RUS) Схема подключения, (RO) Configuratia firelor,
(FIN) Johdotuksen kokoonpano, (PL) Konfiguracja połączeń

2Ω 1Ω4Ω
