Type de produit	Subwoofer (haut-parleur de graves) pour caisson de basses
Marque	MTX Audio
Modèle	RFL12
Impédance nominale	2 Ω
Puissance RMS	3000 W
Puissance crête	9000 W
Diamètre du haut-parleur	30 cm (12 pouces)
Fréquence de résonance (Fs)	35 Hz
Volume équivalent (Vas)	14,6 L
Facteur Q total (Qts)	0,35
Déplacement linéaire maximal (Xmax)	15 mm
Niveau de pression acoustique (SPL)	90 dB à 2,83 V/1 m
Amplificateur recommandé	MTX RFL4001D (1500-3000 W RMS)
Types d'enceintes préconisées	Clos 36 L, Bass-reflex 63 L (SQL) ou 79 L (SPL), Double clos 71 L, Double bass-reflex 122 L
Matériau du cône	Non spécifié, robuste pour haute puissance
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et non pelucheux. Éviter tout contact avec des liquides.
Sécurité	Ne pas dépasser la puissance nominale. S'assurer que l'impédance totale correspond à l'amplificateur. Installer dans un endroit sec et aéré.
Pièces détachées et réparabilité	Contacter MTX Audio ou un revendeur agréé. Aucune pièce détachée disponible en libre-service.
Informations générales	Conçu et fabriqué par MTX à Phoenix, AZ, USA. Marque déposée de Mitek Corporation.

FOIRE AUX QUESTIONS - RFL12 MTX Audio

Quelle est la puissance RMS recommandée pour l'amplificateur ?

L'amplificateur recommandé est le MTX RFL4001D avec une puissance comprise entre 1500 et 3000 W RMS sous 2 ohms.

Quels types d'enceintes sont préconisés pour ce subwoofer ?

Cinq configurations sont proposées : clos 36 L (SQ), bass-reflex 63 L (SQL), bass-reflex 79 L (SPL), double clos 71 L et double bass-reflex 122 L. Les détails (volume, accord, longueur d'évent) sont fournis dans la notice.

Comment câbler le haut-parleur en 2 ohms ?

Le RFL12 possède une impédance nominale de 2 ohms. Il se câble directement sur une sortie ampli 2 ohms. Pour une configuration à deux subwoofers, vous pouvez les câbler en série (4 ohms) ou en parallèle (1 ohm) selon les capacités de votre amplificateur. Consultez la notice pour les schémas détaillés.

Quel est le volume d'enceinte clos recommandé pour un son précis ?

Pour une enceinte clos (SQ), le volume net préconisé est de 36 litres pour un seul subwoofer, avec un taux d'amortissement de 50%. La fréquence de coupure F3 est de 68 Hz et le Qtc de 0,4.

Quelle est la procédure de rodage (break-in) ?

La notice ne spécifie pas de procédure de rodage. Il est toutefois conseillé de faire fonctionner le subwoofer à faible volume pendant les premières heures, puis d'augmenter progressivement pour assouplir la suspension.

Quels sont les paramètres Thiele-Small de ce subwoofer ?

Les paramètres principaux sont : Fs = 35 Hz, Vas = 14,6 L, Qts = 0,35, Xmax = 15 mm, Re = 2 Ω, Sd = 497,7 cm², Mms = 495,8 g, Bl = 25 N/A.

Puis-je utiliser ce subwoofer dans une enceinte bass-reflex de 79 litres pour le SPL ?

Oui, l'enceinte bass-reflex 79 L est conçue pour le SPL. L'accord Fb est de 54 Hz, avec un évent de 250 cm² de surface et 27 cm de longueur. Pas de matériau amortissant pour maximiser le niveau sonore.

Comment entretenir le haut-parleur ?

Nettoyez la membrane et la suspension avec un chiffon sec et doux. Évitez les produits chimiques et l'humidité. Vérifiez régulièrement les connexions et l'état des fils.

Quelle est la sensibilité de ce subwoofer ?

La sensibilité est de 90 dB à 2,83 V mesurée à 1 mètre. Cela correspond à une efficacité modérée, compensée par la capacité à encaisser une forte puissance.

Où puis-je trouver la version PDF de la notice ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com dans la page de l'appareil RFL12 de MTX Audio.

MODE D'EMPLOI RFL12 MTX Audio

MT

AUDIO

mtxAudio.eu

twitter.com/MTXEurope

facebook.com/MTXEurope

RFL12

9000W Peak, 3000W RMS 30cm (12"） 2Ω Subwoofer

Designed by MTX in Phoenix, AZ - USA

RFL12 Parameters :

(F) Paramètres, (E) Parameter, (D) Parameter, (I) Parametri, (P) Parametros, (NL) Parameters, (RUS)Πραρμετρβι, (RO) Parametrii, (FIN) Paramétrit, (PL) Parametry

-Fs:35Hz -Mms:495,8grams
- Re:2Ω - Cms:0,042 mm/N
dot Z:2Ωdot BI:25N / A
Qms:7,61 Sd:497,7cm2
Qes:0,37 Vd:0,747 liter
- Qts:0,35 - Xmax:15,0 mm
-Vas:14,6 liters -SPL 2,83V/1m :90,0 dB
- Prms : 3000 Watts

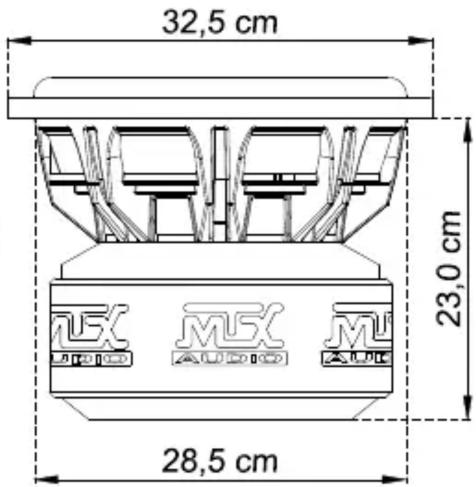

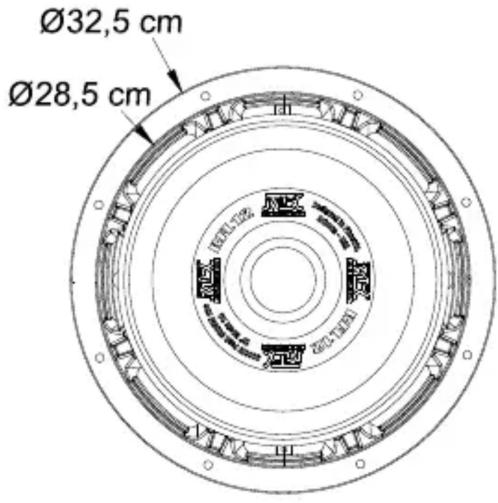

RFL12 Dimensions :

(F) Dimensions, (E) Dimensiones, (D) Abmessungen, (I) Dimensioni, (P) Dimensoes, (NL) Afmetingen, (RUS) Pa3mepb1,

(RO) Dimensiuni, (FIN) Mitat, (PL) Wymiary

RFL12 Recommended amp : RFL4001D

RFL12 Recommended amp power : 1500- 3000W RMS

(F) Puisance ampli recommandee, (E) La Potencia nominal recomendada, (D) Empfohlene Verstärkerleistung,
(I) Potenza consigliata dell'amplificatore, (P) Potência de amplificação recomendada, (NL) Advies versterkervermogen,
(RUS) Pekomemdyeemam MooHoctb ycnilTeTn, (RO) Puterea recomandata amplificatorului, (FIN) Suositeltava vahvistinteho,
(PL) Rekomendowana moc wzmacniacza

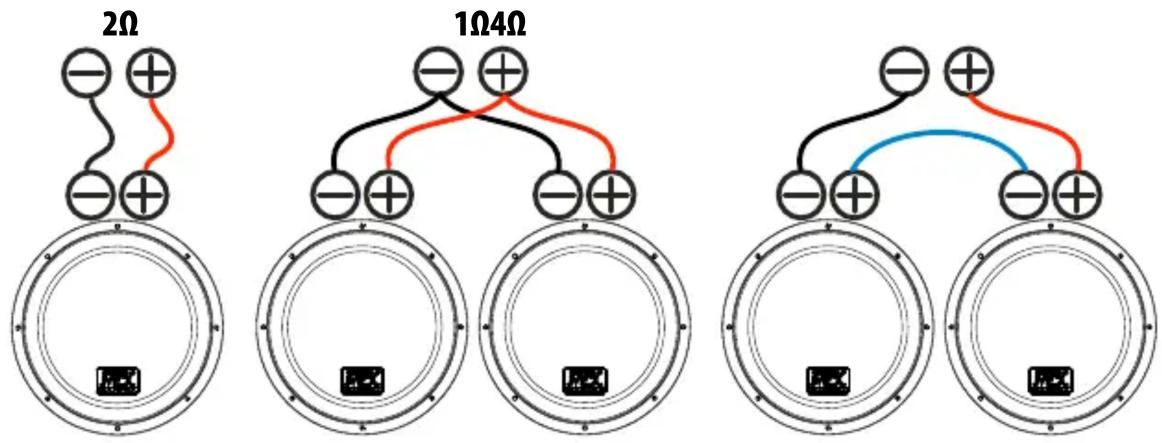

RFL12 Wiring configurations :

(F) Exemples de câblage, (E) Configuración del cabledo, (D) Verkabelung, (I) Configurazione di collegamento,
(P) Configuração de cablagem, (NL) Aansluit möglichkheden, (RUS) Cxema nocknouenra, (RO) Configuratia firelor,
(FIN) Johdotuksen kokoonpano, (PL) Konfiguracja połaczenia

#1 Sealed Enclosure : SQ, to play clean and deep !

(F) Caisson clos pour qualité sonore et linéarité, (E) Cajón Sellado, (D) Geschlossenes Gehäuse, (I) Cassa a sospensione pneumatica, (P) Caixa fechada, (NL) Gesloten behuizing, (RUS) 3akpbttbikkopnyc, (RO) Incinta in compresie, (FIN) Suljettu kotelo, (PL) Obudowa zamknieta

36 liters

Specifications :

Total Volume : 36,0 liters

F-3:68Hz

F10:33Hz

Qtc:0,4

Damping material : 50%

- #2 Vented enclosure : SQL, to play loud !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehäuse, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) ΦaonHbεrpHeh bKpnc, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

63 liters

Specifications :

Total Volume : 63 liters

F-3:34Hz

F-10:30Hz

Fb:42Hz

Ripple:6dB

Vent diameter:1x Aeroport 15cm

Vent length : 25cm

Damping material : 15%

#3 Vented enclosure : SPL, to win competitions !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehause, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) ΦaonHbεrpHehnyk κορης, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

79 liters

Designed for SPL competition

Specifications :

Total Volume : 79 liters

Fb:54Hz

Ripple : 9dB

Slot port surface : 250cm²

Vent length : 27cm

Damping material : none

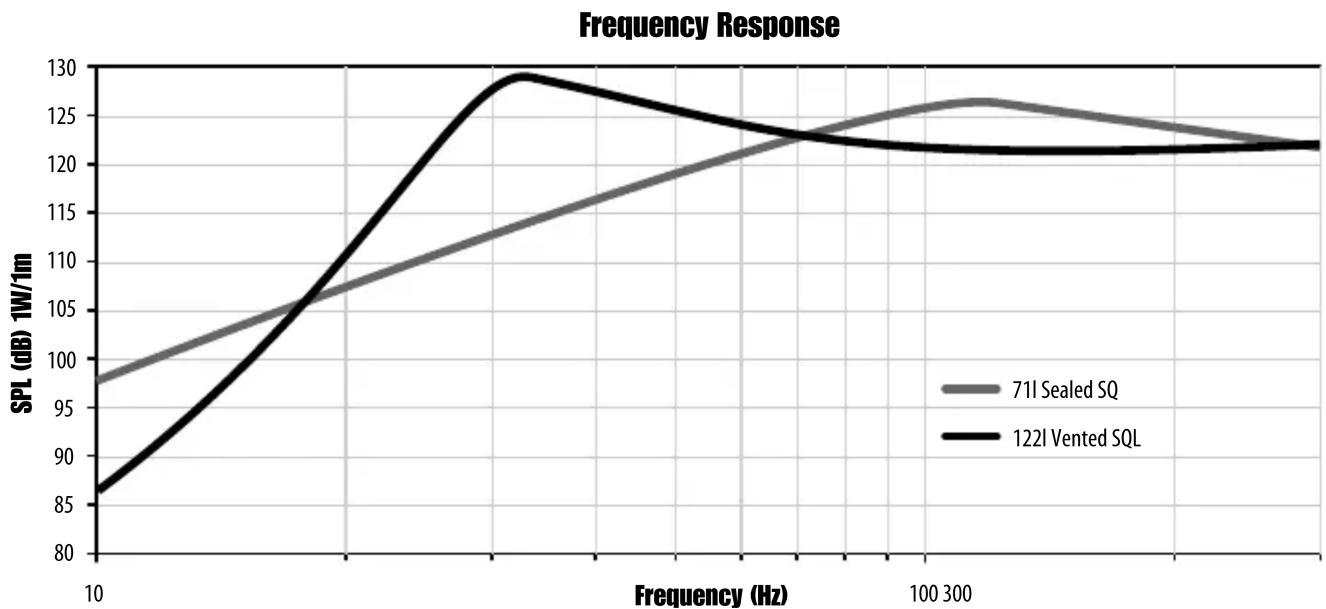

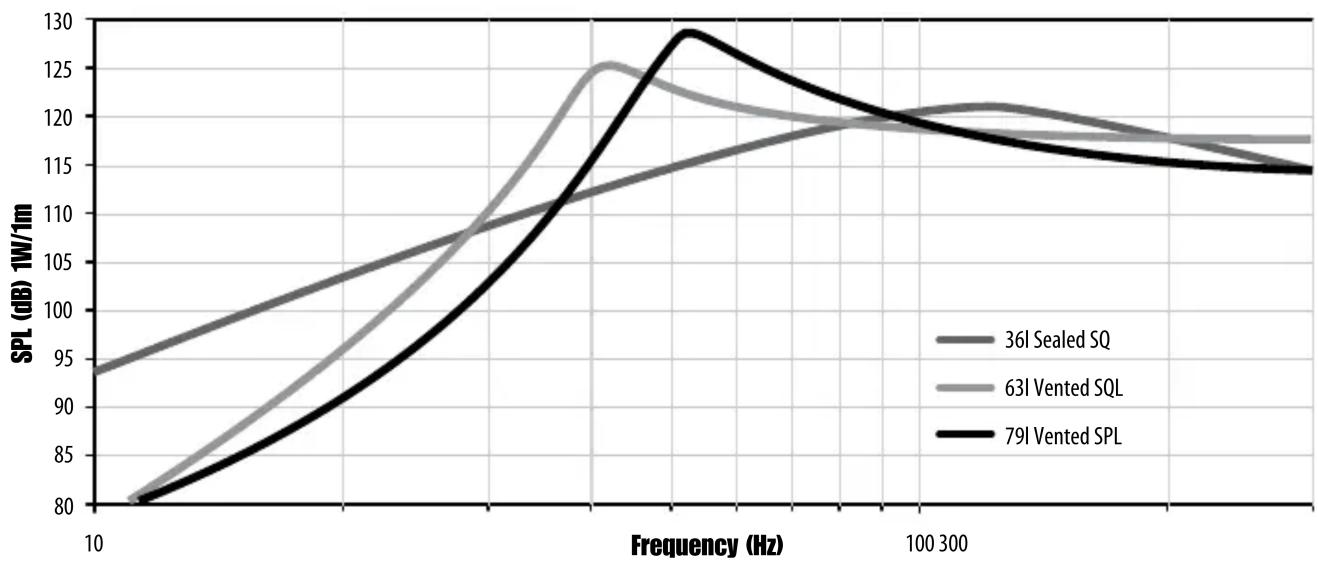

Frequency Response

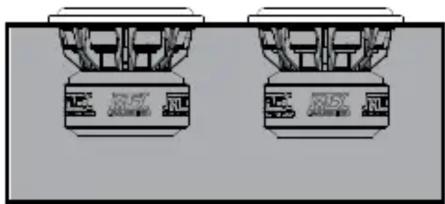

#4 Dual Sealed Enclosure : SQ, to play clean and deep !

(F) Caisson clos pour qualite sonore et linéarite, (E) Cajon Sellado, (D) Geschlossenes Gehäuse, (I) Cassa a sospensione pneumatica, (P) Caixa fechada, (NL) Gesloten behuizing, (RUS) 3akpblkopnyc, (RO) Incinta in compresie, (FIN) Suljettu kotelo, (PL) Obudowa zamknieta

71 liters

Specifications :

Total Volume : 71,0 liters

F-3:68Hz

F-10:30Hz

Qtc:0,42

Damping material : 50%

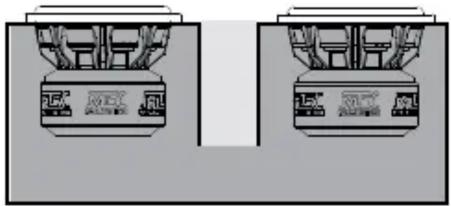

#5 Dual Vented Enclosure : SQL, to play loud !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehäuse, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) Φaonnhepertneh knopnc, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

122 liters

Specifications :

Total Volume : 122 liters

F-3:26Hz

F-10:22Hz

Fb:35Hz

Ripple : 3dB

Vent area:300cm²

Vent length : 36cm

Damping material : 15%

MiTek

Corporation

Designed and Engineered by MTX in Phoenix - AZ, USA.

© 2014 Mitek. All rights reserved. MTX is a registered trademark of Mitek.

Due to continual product development, all specifications are subject to change without notice.

Mitek-MTX 4545 East Baseline Rd. Phoenix, AZ 85042, USA

MTX is proud to be an American Audio Company since 1971.
