MODE D'EMPLOI TLR1220SepRP QNAP

Boîtier JBOD TL-R1220Sep-RP TL-R1620Sep-RP Guide de l’utilisateur Version du document : 2 26/02/2025Table des matières

2. Présentation produit

• À propos des boîtiers JBOD QNAP p. 5
• Spécications matérielles p. 5
• Contenu de la boîte p. 7
• Composants p. 8
• Panneau avant p. 8
• Panneau arrière p. 9
• Numérotation du lecteur p. 10
• Conguration requise pour l'installation p. 11
• Conguration du boîtier JBOD p. 12

3. Installation du matériel

• Installation des disques p. 14
• Installer des disques durs 3,5 pouces sur des plateaux de 3,5 pouces p. 14
• Installer des disques durs 2,5 pouces ou des SSD sur des plateaux de 3,5 pouces p. 16
• Connexion du boîtier JBOD à un NAS p. 18
• Connexion du boîtier JBOD à un serveur p. 20
• Conguration de réseau p. 22
• Conguration réseau pour l’E/S multi-chemin p. 22
• Conguration réseau pour le protocole de contrôle d'agrégation de liens Conguration réseau pour l’E/S multi-chemin et le protocole de contrôle d'agrégation de liens p. 24

4. Opérations de base

Forcer la reconnaissance du boîtier JBOD avec Stockage et snapshot ou le QNAP JBOD Manager...34 Le remplacement à chaud les disques en panne..................................................................................... 34 Assistance et autres ressources..................................................................................................................35

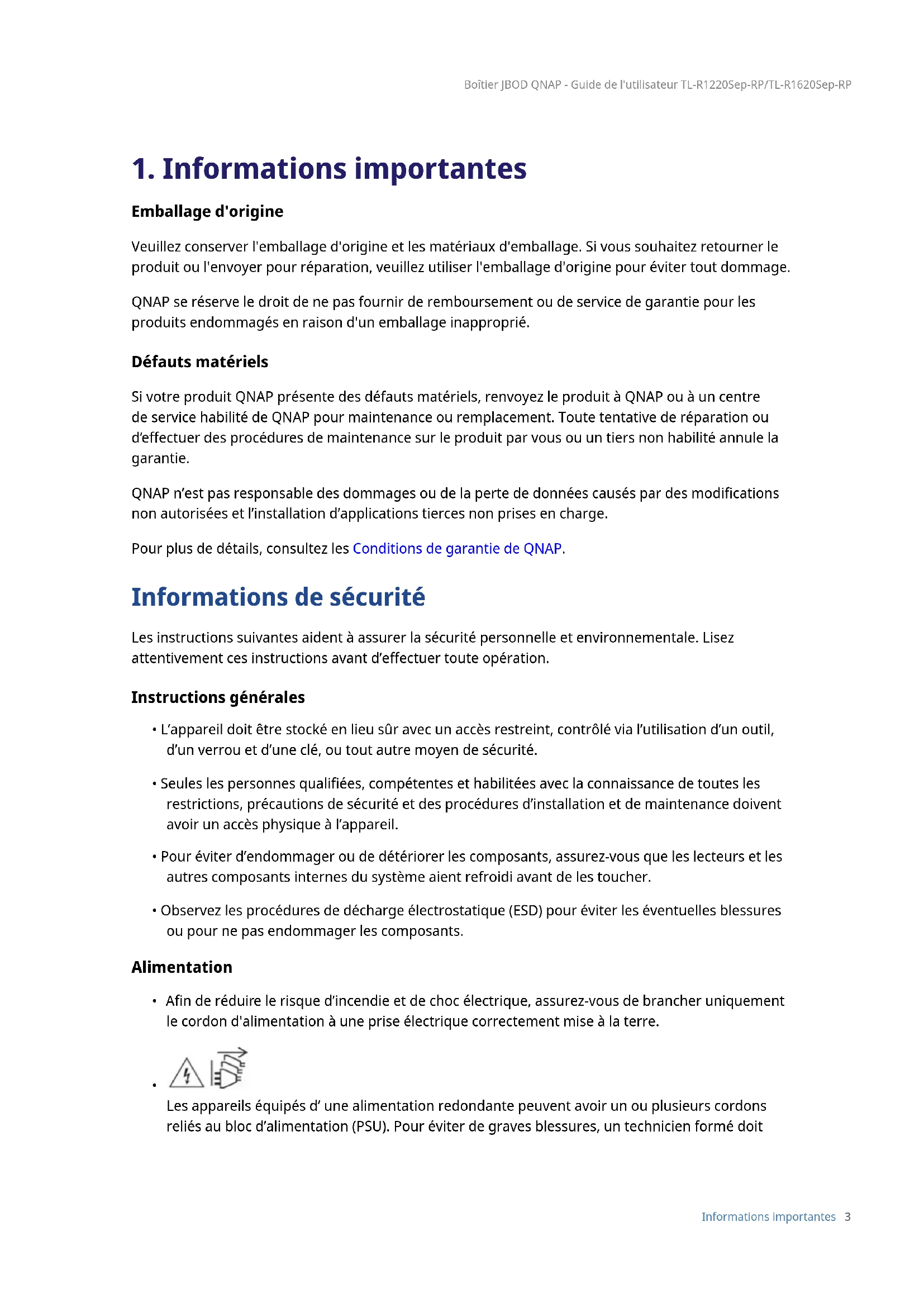

Emballage d'origine Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage. QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié. Défauts matériels Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’eectuer toute opération. Instructions générales

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil.

• Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Alimentation

• An de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.

Les appareils équipés d’ une alimentation redondante peuvent avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Informations importantes 3déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Batterie du système

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation.

Composants en déplacement : Tenez les parties de votre corps à l’écart des autres composants en mouvement. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Informations importantes 42. Présentation produit Ce chapitre fournit des informations de base sur le boîtier JBOD Unité d'extension JBOD QNAP. À propos des boîtiers JBOD QNAP Les boîtiers JBOD QNAP sont conçus pour augmenter la capacité et l’utilité de votre NAS ou de votre ordinateur, proposant un large éventail d’applications de stockage. Vous pouvez gérer les disques installés de manière indépendante ou les congurer comme groupes RAID logiciels à l’aide de l’appareil hôte. Le TL-R1220Sep-RP et le TL-R1620Sep-RP comprennent douze et seize baies de disque SATA/SAS 12 Gbit/s 3,5 pouces avec quatre ports SFF-8644. Spécications matérielles Avertissement

• Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie.

• QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge.

• Pour plus de détails, consultez les Conditions de garantie de QNAP. Conseil Les spécications des modèles sont susceptibles d'être modiées sans préavis. Pour consulter les dernières spécications, rendez-vous sur https://www.qnap.com. Composant TL-R1220Sep-RP TL-R1620Sep-RP Stockage Baies de disques • 12 x disques SAS 12 Gbit/s 3,5 pouces

• 12 x disques SAS 6 Gbit/s 3,5 pouces

• 16 x disques SAS 6 Gbit/s 3,5 pouces

• 16 x disques SATA 6 Gbit/s 3,5 pouces Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 5Composant TL-R1220Sep-RP TL-R1620Sep-RP Compatibilité des disques Baies de 3,5 pouces :

• Disques durs SATA 3,5 pouces

• Disques durs SAS 3,5 pouces Baies de 2,5 pouces :

• Disques durs SATA 2,5 pouces

• Disques durs SAS 2,5 pouces

• SSD SATA 2,5 pouces Remplacement à chaud Pris en charge Ports d'E/S externes et emplacements d'extension Ports SFF 4 x SFF-8644 Interface Boutons Alimentation Dimensions Facteur de forme 2U, montés en rack 3U, montées en rack Dimensions (H x L x

88,65 x 482,2 x 423,8 mm (3,49 x 18,98 x 16,68 pouces) 131,3 x 482,2 x 425,3 mm (5,17 x 18,98 x 16,74 pouces) Poids net 9,19 kg (20,26 livres) 11,48 kg (25,30 livres) Autres Compatibilité des rails Rail-B02 Remarque

• Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou consultez http://shop.qnap.com. Bloc d'alimentation 2 x 300W, 100-240 VCA, 50/60 Hz 2 x 550W, 100-240 VCA, 50/60 Hz Niveau sonore 33,9 dB(A) 36 dB(A) Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 6Composant TL-R1220Sep-RP TL-R1620Sep-RP Ventilateurs 2 x ventilateurs de 80 mm, 12 V CC 3 x ventilateurs de 80 mm, 12 V CC Température de fonctionnement

• Humidité relative sans condensation : 5% à 95%

• WBGT : 27˚C (80,6˚F) Conseil Pour obtenir une liste des modèles de disques compatibles, rendez-vous sur https:// www.qnap.com/compatibility. Contenu de la boîte Élément Quantité Boîtier JBOD 1 Câble d'alimentation 1 Câble connecteur SF-8644 1 Vis pour disques 3,5 pouces • TL-R1220Sep-RP : 48

• TL-R1620Sep-RP : 64 Vis pour disques 2,5 pouces • TL-R1220Sep-RP : 36

• TL-R1620Sep-RP : 48 Guide d'installation rapide (QIG) 1 Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 7Composants Panneau avant TL-R1220Sep-RP TL-R1620Sep-RP

Composant 1 LED disque 4 LED de liaison Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 8Nu mér

Composant 2 Bouton Alimentation 5 LED d’erreur du ventilateur 3 LED d’état - - Panneau arrière TL-R1220Sep-RP TL-R1620Sep-RP Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 9Nu mér

Composant 1 LED d’accès SAS 5 Ports SFF-8644 2 LED de liaison SAS 6 ID boîtier Remarque Si le JBOD se connecte à l’OS, l’appareil attribue un numéro au JBOD. Après 9, le numéro reçoit une lettre dans l’ordre alphabétique : A, b, c, d, E, F, g. 3 Port d’alimentation 1 7 Jack sortie ligne 3,5 mm Remarque Ce port n'est prévu qu'à des ns d'ingénierie. 4 Port d’alimentation 2 - - Numérotation du lecteur TL-R1220Sep-RP Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 10TL-R1620Sep-RP Conguration requise pour l'installation Catégorie Élément Environ‐ nement

• Température ambiante : 0˚C à 40˚C (32˚F à 104˚F)

• Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques Accès restreint

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seuls les administrateurs d’appareil qualiés, formés et habilités avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 11Catégorie Élément Matériel et périphé‐ riques

• Disques de stockage Conseil Pour obtenir une liste des modèles de disques compatibles, rendez-vous sur https://www.qnap.com/compatibility.

• Un ou plusieurs câbles connecteurs SF-8644

• Adaptateur de bus hôte Important Les adaptateurs de bus hôtes QXP-820S-B3408, QXP-1620S-B3616W et SAS-12G2E sont nécessaire pour connecter le boîtier JBOD à un appareil hôte. Il se peut que les adaptateurs de bus hôtes tiers ne soient pas compatibles avec les boîtiers JBOD QNAP. Outils • Tournevis Phillips n°1 ou 2

• Bracelet anti-statique Conguration du boîtier JBOD Important Lisez attentivement toutes les exigences et informations de sécurité dans Informations de sécurité avant de congurer le boîtier JBOD ou d’installer des composants du boîtier JBOD.

1. Placez le boîtier JBOD dans un environnement répondant aux exigences.

Pour plus de détails, consultez Conguration requise pour l'installation.

2. Installer le boîtier JBOD sur un rack.

Pour plus de détails, consultez Kit de rails.

3. Installez les disques.

Pour plus de détails, consultez les rubriques suivantes :

• Installer des disques durs 3,5 pouces sur des plateaux de 3,5 pouces

• Installer des disques durs 2,5 pouces ou des SSD sur des plateaux de 3,5 pouces

4. Branchez le cordon d'alimentation.

5. Connectez le boîtier JBOD sur votre NAS ou serveur.

Pour plus de détails, consultez les rubriques suivantes :

• Connexion du boîtier JBOD à un NAS Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 12• Connexion du boîtier JBOD à un serveur

6. Mettez le boîtier JBOD sous tension.

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Présentation produit 133. Installation du matériel Cette section fournit des informations sur l'installation de disques, la connexion du boîtier JBOD à un NAS ou à un serveur, les congurations réseau et le remplacement à chaud des unités d’alimentation redondantes. Installation des disques Les boîtiers JBOD QNAP sont compatibles avec les disques durs 3,5 et 2,5 pouces et avec les SSD 2,5 pouces. Installer des disques durs 3,5 pouces sur des plateaux de 3,5 pouces Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Mettez le boîtier JBOD hors tension.

2. Retirez le plateau de disque.

a. Tirez sur la poignée pour libérer le plateau. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 14b. Tirez sur le plateau pour le sortir.

3. Installez un disque sur le plateau.

a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b. Fixer les vis.

4. Chargez le plateau dans la baie.

a. Insérez le plateau dans la baie. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 15b. Poussez la poignée.

5. Mettez le boîtier JBOD sous tension.

Remarque Le boîtier JBOD peut prendre jusqu'à 30 secondes pour détecter l'installation du nouvel appareil. Installer des disques durs 2,5 pouces ou des SSD sur des plateaux de 3,5 pouces Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Mettez le boîtier JBOD hors tension.

2. Retirez le plateau de disque.

a. Tirez sur la poignée pour libérer le plateau. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 16b. Tirez sur le plateau pour le sortir.

3. Installez un disque sur le plateau.

a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b. Fixer les vis.

4. Chargez le plateau dans la baie.

a. Insérez le plateau dans la baie. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 17b. Poussez la poignée.

5. Mettez le boîtier JBOD sous tension.

Remarque Le boîtier JBOD peut prendre jusqu'à 30 secondes pour détecter l'installation du nouvel appareil. Connexion du boîtier JBOD à un NAS QTS peut prendre en charge un maximum de huit boîtiers JBOD. Le NAS doit exécuter QuTS hero h4.5.1 ou QTS 4.5.1 (ou des versions ultérieures).

2. Mettez le boîtier JBOD hors tension.

3. Connectez le boîtier JBOD au NAS.

a. Connectez un ou plusieurs câbles connecteurs SFF-8644 aux ports SFF-8644 sur le boîtier JBOD. b. Connectez un ou plusieurs câbles connecteurs SFF-8644 aux ports SFF-8644 sur l’adaptateur de bus hôte installé sur le NAS. Remarque

• Consultez la section d’installation matérielle du guide de l'utilisateur de NAS pour des instructions sur l’installation des cartes d'extension.

• Longueur maximum recommandée pour le câble SFF est d’1 mètre. Utiliser un câble plus long peut dégrader le signal ou les performances. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 18Important Les adaptateurs de bus hôtes QNAPQXP-820S-B3408, QXP-1620S-B3616W et SAS-12G2E sont nécessaires pour connecter le boîtier JBOD à un appareil hôte. TL-R1220Sep-RP TL-R1620Sep-RP

4. Mettez les boîtiers JBOD sous tension.

6. Vériez que les boîtiers JBOD sont reconnus par le NAS.

a. Connectez-vous à QTS en tant qu’administrateur. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 19b. Allez dans Menu principal > Stockage et snapshots > Vue d'ensemble > Stockage. c. Vériez que les boîtiers JBOD sont répertoriés. Remarque Le NAS peut prendre jusqu'à 30 secondes pour détecter le boîtier JBOD et les disques installés. Connexion du boîtier JBOD à un serveur Un serveur Windows ou Linux ne limite pas le nombre de boîtiers JBOD qu’il peut prendre en charge.

1. Mettez le serveur hors tension.

2. Mettez le boîtier JBOD hors tension.

3. Connecter le boîtier JBOD à un serveur.

a. Connectez un ou plusieurs câbles connecteurs SFF-8644 aux ports SFF-8644 sur le boîtier JBOD. b. Connectez un ou plusieurs câbles connecteurs SFF-8644 aux ports SFF-8644 sur l’adaptateur de bus hôte installé sur le NAS. Remarque

• Consultez la section d’installation matérielle du guide de l'utilisateur de NAS pour des instructions sur l’installation des cartes d'extension.

• Longueur maximum recommandée pour le câble SFF est d’1 mètre. Utiliser un câble plus long peut dégrader le signal ou les performances. Important Les adaptateurs de bus hôtes QNAPQXP-820S-B3408, QXP-1620S-B3616W et SAS-12G2E sont nécessaires pour connecter le boîtier JBOD à un appareil hôte. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 20Remarque Les adaptateurs de bus hôtes tiers sont compatibles avec les boîtiers JBOD QNAP. Pour plus de détails, reportez-vous à https://www.qnap.com/en/compatibility/. TL-R1220Sep-RP TL-R1620Sep-RP c. Connectez des boîtiers JBOD supplémentaires au serveur.

4. Mettez les boîtiers JBOD sous tension.

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 215. Mettez le serveur sous tension.

6. Vériez que le boîtier JBOD sont reconnus par le serveur.

a. Allez dans l’utilitaire de gestion de disques de votre serveur ou ouvrez QNAP External RAID Manager dans Windows ou Linux. Remarque Pour télécharger QNAP JBOD Manager, allez dans https://download.qnap.com. b. Vériez que le boîtier JBOD est listé. Conguration de réseau Ce chapitre fournit des informations sur les diérentes congurations réseau pour le boîtier JBOD QNAP. Conguration réseau pour l’E/S multi-chemin Le MPIO (E/S multi-chemin) est une technique de tolérance aux pannes où plusieurs chemins de réseau physique sont créés entre un serveur et un appareil de stockage tel qu’un NAS. Si l’un des chemins réseau s’arrête à cause d’une panne de commutateur, câble ou de carte réseau, le serveur peut acheminer l’E/S via les chemins réseau restants sans temps d'arrêt du stockage. Le déploiement de l’E/S multi-chemin permet d’obtenir une haute disponibilité. Les diagrammes suivants sont des exemples de la façon dont l’E/S multi-chemin doit être mis en place : Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 22Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 23Conguration réseau pour le protocole de contrôle d'agrégation de liens Le Protocole de contrôle d'agrégation de liens (LACP) est une technique de tolérance aux pannes où plusieurs ports physiques sont combinés pour former un canal unique. L’utilisation de l’agrégation de liens fournit une récupération rapide et transparente en cas de panne de l’un des ports étant donné que tout le trac E/S continue de fonctionner jusqu’à ce que tous les ports physiques tombent en panne. Le déploiement de l’agrégation de liens permet d’obtenir de meilleures performances réseau. Les diagrammes suivants sont des exemples de la façon dont l’E/S multi-chemin doit être mis en place : Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 24Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 25Conguration réseau pour l’E/S multi-chemin et le protocole de contrôle d'agrégation de liens L’E/S multi-chemin et l’agrégation de liens sont deux technologies diérentes qui se complètent mutuellement. Elles peuvent être déployées ensemble pour obtenir les avantages combinés de la disponibilité et des performances réseau. Le diagramme suivant est un exemple de la façon dont l’E/S multi-chemin et l’agrégation de liens doivent être mises en place : Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 26Blocs d'alimentation redondants remplaçables à chaud Avertissement Le NAS peut avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU avant d’installer ou de remplacer des composants système.

1. Éteignez le JBOD.

2. Débranchez le cordon d'alimentation de la prise électrique et de l'alimentation que vous

remplacez. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 273. Appuyez fermement sur le loquet, puis retirez l'alimentation.

4. Insérez la nouvelle alimentation.

5. Connectez le cordon d'alimentation au PSU et à la prise électrique.

7. Activer les alertes pour les échecs d'alimentation.

a. Connectez-vous à QTS en tant qu’administrateur. b. Allez dans Panneau de conguration > Système > Matériel > Général. c. Sélectionnez Activer le mode d'alimentation redondante. d. Cliquez sur Appliquer. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 28Kit de rails Les kits de rails ne sont pas inclus dans l’appareil et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou consultez http://shop.qnap.com. Modèle Kit de rails compatible TL-R1220Sep-RP RAIL-B02 TL-R1620Sep-RP Vous pouvez trouver des informations d'installation dans la boîte du kit de rails. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Installation du matériel 294. Opérations de base Ce chapitre décrit les opérations de base du boîtier JBOD. Bouton Alimentation Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. L’appareil se met sous tension. Mise hors tension Maintenez enfoncé le bouton pendant 1,5 secondes. L’appareil s’éteint. Forcer la mise horst tension Maintenez enfoncé le bouton pendant 5 secondes. L’appareil s’éteint. Important Utilisez cette méthode uniquement lorsque l’appareil ne répond pas. LED LED État Description État du système Clignote alternati‐ vement en vert et en rouge toutes les 0,5 seconde

• Le disque est en cours de formatage.

• Le JBOD est en cours d’initialisation.

• Le système d’exploitation est en cours de mise à jour.

• Une reconstruction RAID est en cours.

• Expansion de la capacité RAID en ligne en cours.

• Migration de niveau RAID en ligne en cours. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Opérations de base 30LED État Description État du système Rouge • Le disque n’est pas valide.

• Le volume disque a atteint sa capacité maximale.

• Le volume disque est sur le point d’atteindre sa capacité maximale.

• Le ventilateur du système ne tourne pas.

• Une erreur est survenue lors de l’accès (lecture / écriture) aux données.

• Un secteur défectueux a été détecté sur le disque dur.

• Le NAS est en mode dégradé lecture seule (2 lecteurs en panne dans une conguration RAID 5 ou RAID 6, mais les données peuvent encore être lues).

• Une erreur d’autotest du matériel est survenue.

• La température du système est supérieure à 65° C.

• Une ou plusieurs unités d’alimentation sont anormales. Clignote en rouge toutes les 2 seconde Le JBOD est en mode dégradé (un disque en panne dans une conguration RAID 1, RAID 5, RAID 6). Clignote en rouge une fois Le JBOD a reçu une commande d’une télécommande. Clignote en vert toutes les 2 seconde

• Le JBOD n’est pas conguré.

• Un disque n’est pas formaté. Vert Le JBOD est prêt. Désactivé • Tous les disques sont en mode veille.

• Le JBOD est hors tension. Lecteur Vert • Le boîtier JBOD est sous tension.

• Le disque est accessible. Clignote en vert Le disque est en cours d’accès. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Opérations de base 31LED État Description Lecteur Rouge Une erreur de lecture/écriture sur le disque s'est produite. Clignote en rouge 5 fois par seconde Le disque en train d'être situé dans le système d'exploitation. Arrêt Aucun disque n'est détecté. Lien Vert Les ports connectés sont entièrement connectés. Désactivé Aucun câble n’est connecté. Lien au connecteur SAS Vert L’appareil est entièrement connecté. Orange L’appareil n’est pas entièrement connecté. Arrêt • L’appareil n’est pas connecté.

• L'appareil n’a pas de connexion par câble. Accès au connecteur SAS Bleu Les données sont en cours d'accès. Désactivé • Les données ne sont pas en cours d’accès.

• Aucun disque n'est lié. Erreur du ventilateur Rouge Le ventilateur du système ne tourne pas. Arrêt Le ventilateur du système fonctionne normalement. Alerte audio Durée Fréquence Description Bip bref (0,5 seconde) 1 • La liaison avec le plateau de disque JBOD est connectée.

• La liaison avec le plateau de disque JBOD est déconnectée. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Opérations de base 32Durée Fréquence Description Bip long (2 secondes) 3 (toutes les 5 minutes)

• Le ventilateur du système ne tourne pas.

• La température du système est au-dessus du seuil. Remarque Par défaut, le seuil d'avertissement de la température est de 65° C. Vous pouvez dénir le seuil à une température entre 55° C et 69° C à l’aide de QNAP JBOD Manager. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Opérations de base 335. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer la reconnaissance du boîtier JBOD avec Stockage et snapshot ou le QNAP JBOD Manager Si Stockage et snapshots ou le QNAP JBOD Manager ne parvient pas à localiser le boîtier JBOD au cours de l’opération, les disques ou les données peuvent être défectueux.

1. Mettez le boîtier JBOD hors tension.

2. Retirez tous les disques.

3. Mettez le boîtier JBOD sous tension.

4. Localisez le boîtier JBOD à l'aide de Stockage et snapshots ou du QNAP JBOD Manager.

5. Réinsérer les disques.

6. Continuez avec l’opération.

Le remplacement à chaud les disques en panne Si connecté à un NAS QTS ou QuTS hero, le boîtier JBOD prend en charge le remplacement à chaud des disques dans les situations suivantes : Type RAID Situation RAID 1 Un disque membre tombe en panne. RAID 5 Un disque membre tombe en panne. RAID 6 Un ou deux disques membres tombent en panne. RAID 10 Panne d’un ou de deux disques membres dans deux paires diérentes. RAID 50 Panne d’un disque par sous-groupe. RAID 60 Panne de deux disques par sous-groupe.

1. Connectez-vous à QTS.

2. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage externe.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur

5. Retirez le disque défectueux du boîtier JBOD.

Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Dépannage 346. Attendez environ 30 secondes ou jusqu’à ce que le boîtier JBOD émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

9. Installez le nouveau disque.

Le boîtier JBOD émet deux bips sonores.

10. Attendez environ 30 secondes ou jusqu’à ce que le boîtier JBOD émette deux bips.

11. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.

12. Localisez le volume qui contient le nouveau disque, puis vériez que l’état indique

Reconstruction. Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation https://download.qnap.com Liste de compatibilité https://www.qnap.com/compatibility Compatibilité des migrations NAS https://www.qnap.com/en/nas-migration Compatibilité des unités d'extension http://www.qnap.com/go/compatibility-expansion Portail de service https://service.qnap.com Statut de prise en charge des produits https://www.qnap.com/product/eol.php Téléchargements https://download.qnap.com Forum de la communauté https://forum.qnap.com Boutique d'accessoires QNAP https://shop.qnap.com Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Dépannage 356. Glossaire QNAP JBOD Manager Utilitaire logiciel pour Windows, Linux et macOS qui vous permet d’acher et de congurer les boîtiers JBOD QNAP Utilitaire QTS Système d’exploitation des NAS QNAP QuTS hero Système d'exploitation des NAS QNAP doté du système de chiers ZFS Stockage et snapshots Utilitaire QTS qui vous permet d’acher et congurer les boîtiers JBOD QNAP connectés à un NAS QNAP Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Glossaire 367. Notications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date gurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty. Ces derniers peuvent être modiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires. En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'ore ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des ns particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécications du produit sont susceptibles d'être modiées sans préavis. Les informations de la présente sont susceptibles d'être modiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Notications 37Copyright et marques commerciales Copyright © 2024 QNAP Systems, Inc. Tous droits réservés. QNAP ainsi que d’autres noms de produits et logos QNAP sont des marques propriétaires ou des marques déposées de QNAP Systems, Inc. Les termes HDMI, interface multimédia haute dénition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc. Les autres produits et noms de société mentionnés dans la présente sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs. GNU Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Notications 38Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) oer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modied versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modied versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it eectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modication follow. Terms and Conditions

Respect des normes CE Ce NAS QNAP est conforme aux normes de conformité CE de classe A. Avis UKCA Cet appareil est conforme aux exigence UKCA pour les produits vendus en Grande-Bretagne. Avis de la FCC Avis de la FCC Classe A Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences

risquant d’engendrer un fonctionnement indésirable. Boîtier JBOD QNAP - Guide de l'utilisateur TL-R1220Sep-RP/TL-R1620Sep-RP Notications 47Remarque cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Important toute modication apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Avis VCCI この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用する と電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求される
