Caractéristique	Détails
Type de boîtier	Boîtier moyen tour
Dimensions	415 x 210 x 460 mm
Poids	6.5 kg
Matériaux	Acier, plastique
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements pour disques durs	2 x 3.5", 2 x 2.5"
Emplacements pour ventilateurs	3 x 120 mm à l'avant, 1 x 120 mm à l'arrière
Connectivité avant	2 x USB 3.2, 1 x USB 2.0, prise audio
Gestion des câbles	Passages pour câbles, attaches de câbles incluses
Maintenance	Filtres à poussière amovibles, accès facile aux composants
Sécurité	Conception robuste, protection contre la poussière
Garantie	2 ans

FOIRE AUX QUESTIONS - MAG Forge 111R MSI

Comment installer le boîtier MSI MAG Forge 111R ?

Pour installer le boîtier, commencez par retirer les panneaux latéraux. Placez votre carte mère dans l'emplacement prévu et fixez-la avec les vis fournies. Installez ensuite votre alimentation, les disques durs et les cartes graphiques selon vos besoins.

Quels types de cartes mères sont compatibles avec le MSI MAG Forge 111R ?

Le boîtier MSI MAG Forge 111R est compatible avec les cartes mères de format ATX, Micro-ATX et Mini-ITX.

Comment améliorer le refroidissement dans le boîtier MSI MAG Forge 111R ?

Pour améliorer le refroidissement, vous pouvez ajouter des ventilateurs supplémentaires à l'avant ou en haut du boîtier. Vérifiez également que les câbles sont bien rangés pour ne pas obstruer le flux d'air.

Quelles sont les dimensions internes du MSI MAG Forge 111R pour les composants ?

Les dimensions internes du boîtier MSI MAG Forge 111R permettent d'accueillir des cartes graphiques jusqu'à 400 mm de longueur et des refroidisseurs CPU jusqu'à 160 mm de hauteur.

Le MSI MAG Forge 111R prend-il en charge le refroidissement liquide ?

Oui, le boîtier MSI MAG Forge 111R prend en charge les systèmes de refroidissement liquide. Vous pouvez installer un radiateur de 240 mm à l'avant et un de 120 mm à l'arrière.

Comment nettoyer le filtre à poussière du MSI MAG Forge 111R ?

Pour nettoyer le filtre à poussière, retirez-le simplement des emplacements prévus à cet effet, puis utilisez un aspirateur ou un chiffon humide pour enlever la poussière. Laissez-le sécher avant de le remettre en place.

Y a-t-il des ports USB disponibles sur le panneau avant du MSI MAG Forge 111R ?

Oui, le panneau avant du MSI MAG Forge 111R comprend des ports USB 3.0 et USB 2.0 pour faciliter la connexion de vos périphériques.

Quels types de disques durs peuvent être installés dans le MSI MAG Forge 111R ?

Le MSI MAG Forge 111R prend en charge des disques durs de 3,5 pouces et des SSD de 2,5 pouces. Vous pouvez installer plusieurs disques dans les emplacements dédiés.

Comment gérer les câbles à l'intérieur du MSI MAG Forge 111R ?

Utilisez les goulottes et les espaces de gestion des câbles situés à l'arrière du boîtier pour ranger vos câbles. Assurez-vous de les fixer avec des attaches pour éviter qu'ils n'entravent le flux d'air.

MODE D'EMPLOI MAG Forge 111R MSI

Caractéristiques du boîtier 5

Vue de face et de côté 6

Panneau E/S 7

Installation du SSD et dur disque dur 8

Ouverture du couvercle latéral gauche et droit 9

Installation de la carte mère 10

Installation de la carte graphique 11

Installation du PSU 12

Caractéristiques du panneau de contrôle 13

Connexion du ventilateur ARGB 14

Accessoires

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Vis #6-32 10 mm x2	Fixation du plateau de lecteur
		Vis #6-32 6,5 mm x4	Boulon de la carte mère
		Vis M3 5 mm x20	Carte mère / SSD
		Vis #6-32 6 mm	PSU / Carte PCIe

Caractéristiques

Taille	Moyen Tou
Contrôleur LED du ventilateur	Panneau de contrôle 1 à 6 ARGB (3 broches) (MAG FORGE 111 R / 11 2R)
Ventilateur prein stabilé	MAG FORGE 1 10R / 11 1RArrière : 1 x ventilateur ARGB de 120 mmMAG FORGE 1 12RArrière : 1 x ventilateur ARGB de 120 mmAvant : 3 x ventilateurs ARGB de 120 mm
Matérialeu	Chéssis : Acier (SPCC 0,5 mm)Panneau latéral droit : AcierPanneau avant : Plastique + Maille fineMAG FORGE 1 10RPanneau latéral gauche : Acrylquè transparentMAG FORGE 1 11R / 11 2RPanneau latéral gauche : Verre tremplé
Fitre à poussière	Haut : Fitre à poussière magnétique en PVCFitre à poussière inférieur
Support ventilateur	Haut : 2 x 120 mm / 2 x 140 mmAvant : 3 x 120 mm / 2 x 140 mmArrière : 1 x 120 mm
Baism de stocke	3 x support de montage SSD 2,5" (1 plateau SSD & 2 avec vis uniquement)

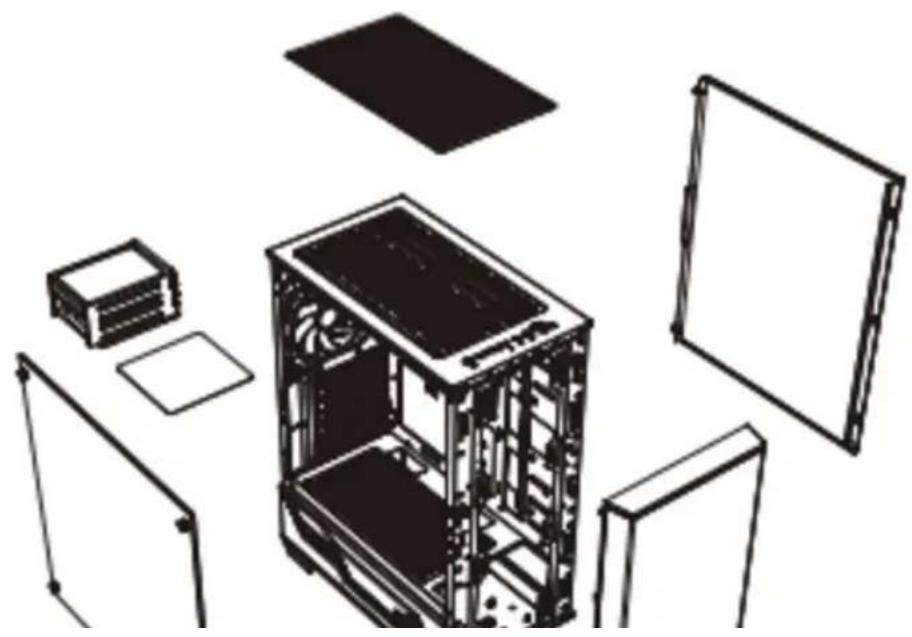

Caractéristiques du boîtier

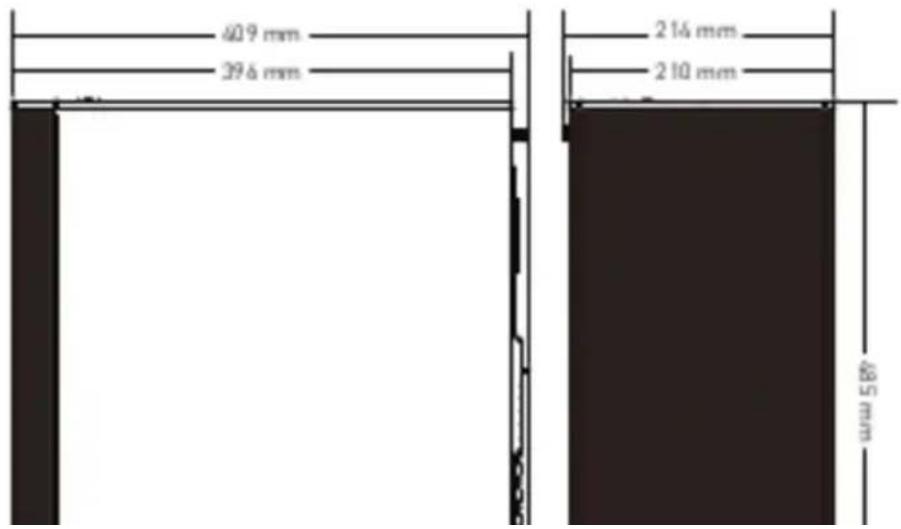

Vue de face et de côté

40.9 mm 39.6 mm 21.6 mm 21.0 mm 48.5 mm

Panneau E/S

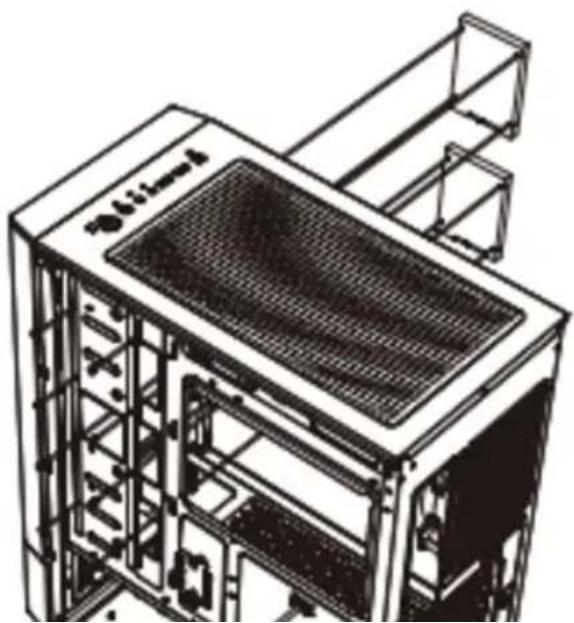

Installation du SSD et du disque dur

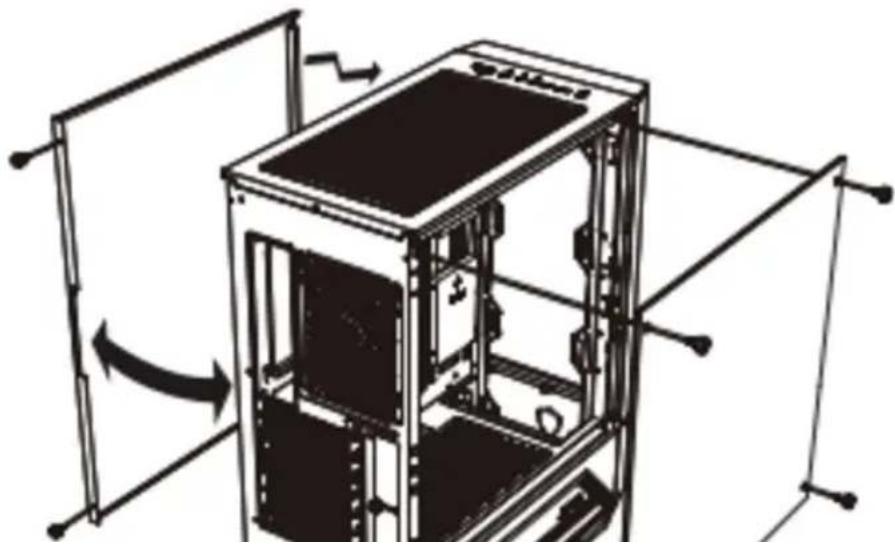

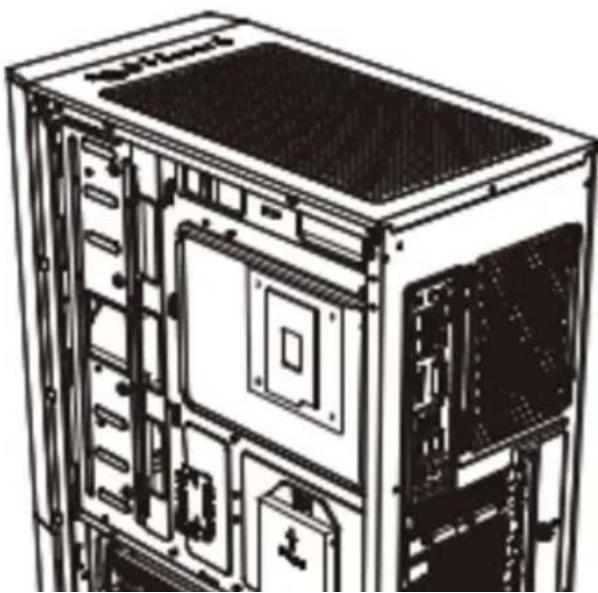

Ouverture du couvercle latéral gauche et droit

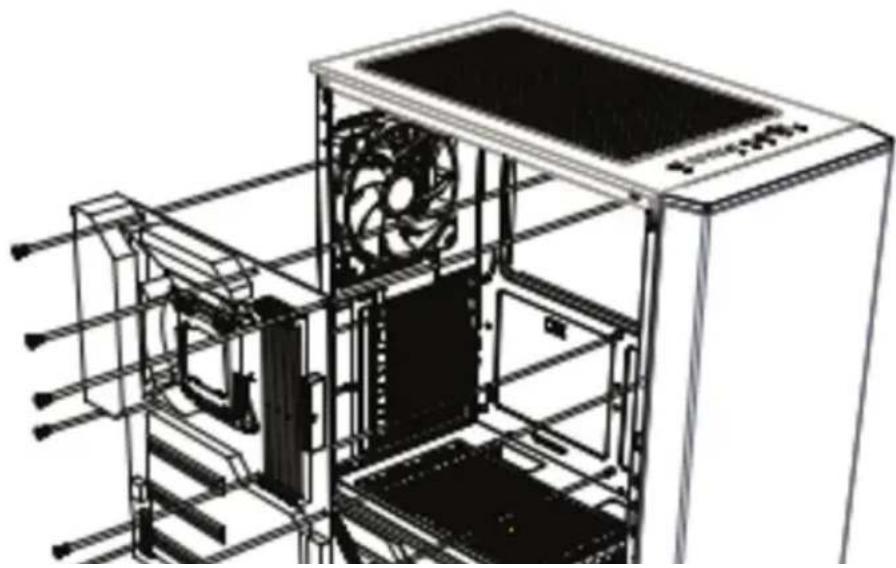

Installation de la carte mère

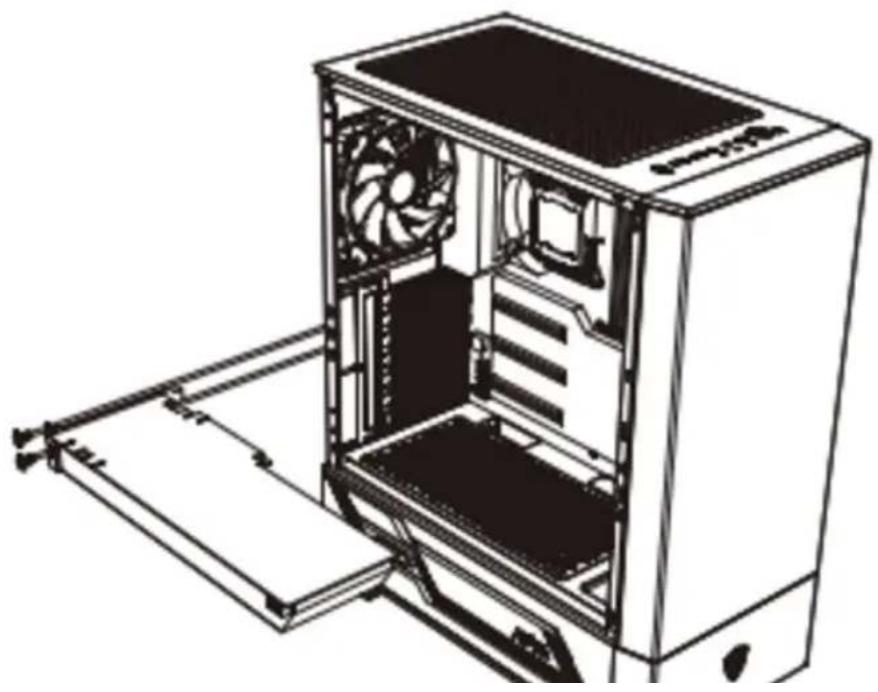

Installation de la carte graphique

Installation du bloc d'alimentation

Caractéristiques du panneau de contrôle

Dimensions (mm)	50 x 30
Type de LED	LED RGB adressable DCSV
Connecteurs	1 x connecteur de l'interrupteur LED1 x connecteur d'alimentation SATA1 x connecteur JRAINBOW de la carte mère MSI6 x connecteurs LED ARGB à 3 broches
Définition des broches ARGB	Ground Data +5V
Effets de LED	Cycle de l'effet de LED :1. Arc-en-ciel2. Traînée de sept couleurs3. Dégradé de sept couleurs4. Violet5. Blanc6. Bleu7. Cyan8. Vert9. Jaune10. Rouge11. Arc-en-ciel respiration

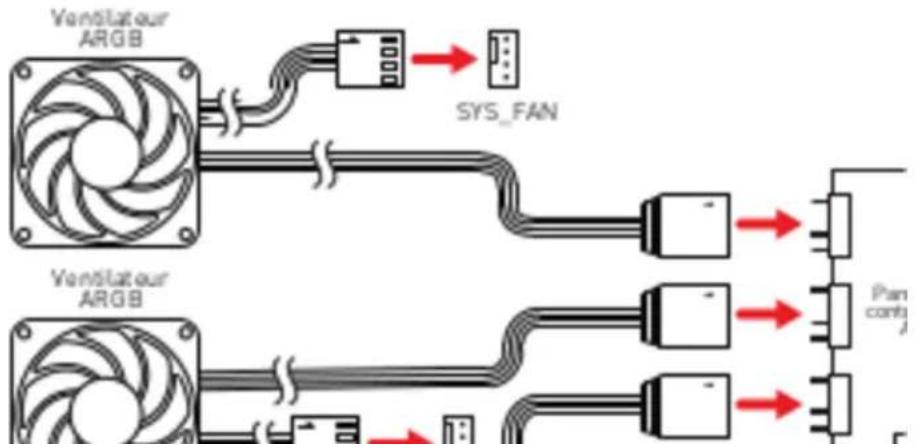

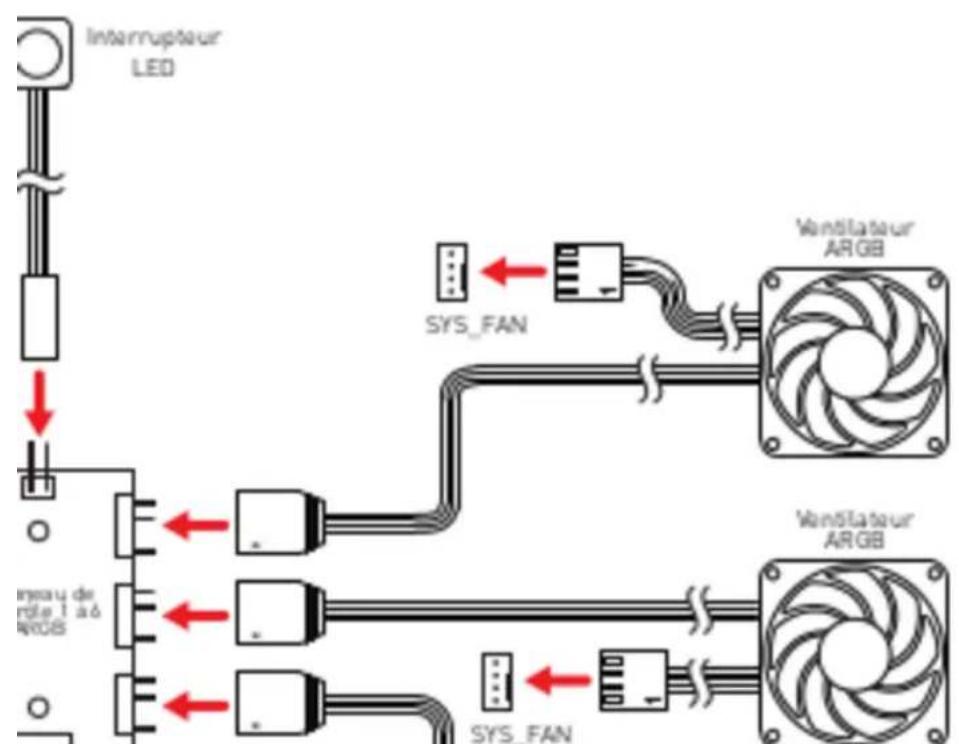

Connexion du ventilateur ARGB

Description du contrôle de l'interrupteur LED:

1. Appuyezbrièvement une fois sur l'interrupteur LED pour changer l'effet de LED.
2. Appuyoz sur l'interrupteur LED et maintenez-le pendant 3 secondes, la LED dignote une fois en blanc, puis entrez dans le mode de synchronisation Mystic Light de la carte mère MSI. Appuyoz brièvement une fois pour revenir au mode de contrôle Hub.
3. Appuyez sur l'interrupteur LED et maintenez-le pendant 6 secondes pour éteindre la LED.

