Garden Oasis Essentials - Enceinte audio extérieure Paradigm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'enceintes musicales d'extérieur
Marque	Paradigm
Modèle	Garden Oasis Essentials
Nombre de haut-parleurs satellites	8
Nombre de subwoofers	1 (encastré dans le sol)
Impédance des satellites (par haut-parleur)	32 ohms
Impédance du subwoofer	8 ohms
Impédance totale du système (par canal)	8 ohms nominaux
Alimentation requise	Amplificateur stéréo 8 ohms ou amplificateur mono 4 ohms
Puissance recommandée de l'amplificateur	Non spécifiée dans la notice ; utiliser un ampli adapté à l'impédance
Matériaux du boîtier	Plastique ABS traité UV, polyéthylène haute densité
Résistance aux intempéries	Toutes saisons, résistant aux UV
Zone de couverture recommandée	2000 à 3000 pieds carrés (environ 186 à 279 m²)
Espacement recommandé entre satellites	6 à 10 pieds (1,8 à 3 m)
Profondeur de tranchée pour câble	6 à 8 pouces (15 à 20 cm)
Type de câble requis	Câble enfoui (non inclus)
Section de câble recommandée	Jauge 18 à 12 selon distance (jusqu'à 122 m)
Garantie	3 ans (pièces et main-d'œuvre)
Numéro de série	Indiqué sur l'appareil (F/L)
Contenu de la boîte	8 haut-parleurs avec piquets, 1 subwoofer, 20 connecteurs de fils

FOIRE AUX QUESTIONS - Garden Oasis Essentials Paradigm

Quels amplificateurs puis-je utiliser avec ce système ?

Vous pouvez utiliser un amplificateur stéréo à 2 canaux de 8 ohms pour une installation stéréo, ou un amplificateur mono de 4 ohms pour une installation mono. Assurez-vous que l'impédance totale du système (environ 8 ohms par canal) est compatible avec votre amplificateur.

Comment installer les enceintes dans le jardin ?

Planifiez l'emplacement en espaçant les satellites de 6 à 10 pieds. Creusez une tranchée de 6 à 8 pouces de profondeur pour le câble enfoui. Fixez chaque haut-parleur à son piquet de terre et poussez-le à la main dans le sol. Suivez les schémas de câblage selon votre configuration (stéréo ou mono).

Quel type de câble dois-je utiliser ?

Utilisez un câble enfoui (non inclus) avec 2 ou 4 conducteurs selon votre configuration. La jauge dépend de la distance : jauge 18 jusqu'à 30 m, 16 jusqu'à 45 m, 14 jusqu'à 61 m, 12 jusqu'à 122 m. Consultez le tableau de jauge dans la notice.

Puis-je utiliser ce système avec un amplificateur de faible puissance ?

Il est déconseillé d'utiliser un amplificateur trop faible, car cela peut causer de l'écrêtage et endommager les haut-parleurs. Un amplificateur plus puissant, utilisé avec modération, offre une meilleure sécurité. Si vous entendez des sons aigus ou une distorsion, baissez immédiatement le volume.

Comment câbler les haut-parleurs en stéréo avec un câble à 4 conducteurs ?

Référez-vous aux options 1 et 2 de la notice. En général, le câble a quatre fils : rouge (+), noir (-), blanc (+), vert (-). Connectez les fils rouge/noir au canal gauche et blanc/vert au canal droit. Utilisez les connecteurs silicone fournis pour les jonctions.

Que faire si le son est déséquilibré ?

Vérifiez les connexions : respectez les polarités (+/-) et assurez-vous que les fils ne se touchent pas. Placez le subwoofer près du centre des satellites pour un meilleur équilibre. Vous pouvez aussi rapprocher le subwoofer d'un mur pour renforcer les basses.

Les enceintes sont-elles résistantes à la pluie ?

Oui, le système est conçu pour une utilisation extérieure toutes saisons. Le boîtier en ABS traité UV et en polyéthylène haute densité résiste aux intempéries. Cependant, évitez de les installer dans des zones inondables ou stagnantes.

Comment tester le système avant d'enterrer les câbles ?

Branchez tous les haut-parleurs et le subwoofer à l'amplificateur sans enterrer les câbles. Allumez l'amplificateur et jouez de la musique pour vérifier que chaque enceinte fonctionne. Si tout est correct, vous pouvez alors remblayer la tranchée.

Quelle est la garantie du Garden Oasis Essentials ?

La garantie est de 3 ans à compter de la date d'achat initiale, couvrant les défauts de fabrication et de matériaux. Elle n'est pas transférable et ne couvre pas les dommages dus à un usage abusif, une installation incorrecte ou une utilisation commerciale.

Puis-je ajouter plusieurs systèmes pour une plus grande zone ?

Oui, pour des zones de plus de 3000 pieds carrés, il est recommandé d'utiliser plusieurs systèmes Garden Oasis Essentials. Cela peut nécessiter une amplification supplémentaire. Consultez votre revendeur pour choisir l'amplificateur adapté.

MODE D'EMPLOI Garden Oasis Essentials Paradigm

Serial Number | Numéro de série

F

L

OVERVIEW

Système d'enceintes musicales d'extérieur Garden ..

Contenu du système 3

Composants supplémentaires requis (Vendus séparément) ....3

Outils nécessaires .... 3

Alimentation....3

Planification du positionnement du système....4

Recommendations pour le câblage....5

Consignes d'installation .... 5

Branchements et installation 6

Installation stéréo utilisant un câble enfoui à 4 conducteurs et un amplificateur (Option 1)....6

Installation stéréo utilisant un câble enfoui à 4 conducteurs et un amplificateur (Option 2)....7

Installation en mono utilisant un câble enfoui à 2 conducteurs et un amplificateur (Option 3). . . . . . . 8

Préparation du câble enfoui à 4 conducteurs (Pour l'installation stéréo)....9

Préparation du câble enfoui à 2 conducteurs (Pour l'installation en mono)....10

Fixation et installation d'un piquet de terre au haut-parleur....11

Connexions du câble du haut-parleur au câble enfoui ROUGE (+) et NOIR (-) 12

Connexions du câble du haut-parleur au câble enfoui BLANC (+) et VERT (-) 12

Connexions du câble du subwoofer au câble enfoui .. 13

Mise à l'essai 14

Pour éviter d'endommager les haut-parleurs ..... 14

Écouter en plein air.... 14

Limites de garantie 15

APERÇU

Système d'enceintes musicales d'extérieur Garden Oasis Essentials de Paradigm

Le système d'enceintes d'extérieur Garden Oasis Essentials de Paradigm est composé de 8 haut-parleurs d'extérieur de qualité supérieure adaptés à toutes les saisons et d'un subwoofer encastré dans le sol, idéal pour les jardins de 2 000 à 3 000 pieds carrés.

Fabriqué en plastique ABS durable traité contre les UV et en polyéthylène épais de haute densité, Le système d'enceintes musicales d'extérieur Garden Oasis Essentials peut résister aux intempéries tout en assurant des années de service sans ennuis.

Bien que l'installation soit relativement facile, le système d'enceintes d'extérieur musicales Garden Oasis Essentials de Paradigm est conçu pour être installé par votre revendeur Paradigm agréé.

- LISEZ ET SUIVEZ toutes les instructions avant de commencer l'installation.

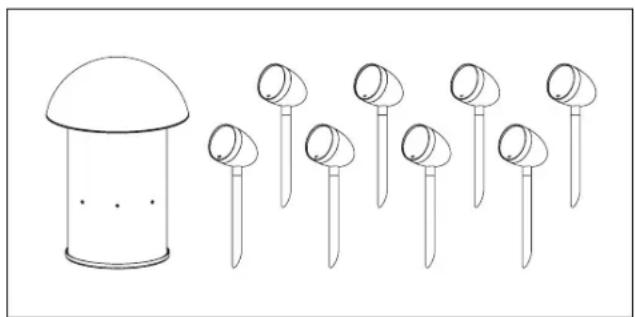

Contenu du système :

• (8) Haut-parleurs avec piquets de montage
• (1) Subwoofer encastré au sol avec dôme
• (20) Connecteurs de fils remplis de silicone

Composants supplémentaires requis (vendus séparément) :

• Câble enfoui du haut-parleur
- Attaches-câbles (facultatives)

Outils nécessaires :

• Pelle
• Les pinces coupe-câbles

Alimentation

Tout amplificateur stéréo de 8 ohm (pour la configuration stéréo) ou tout amplificateur mono de 4 ohm (pour la configuration mono)

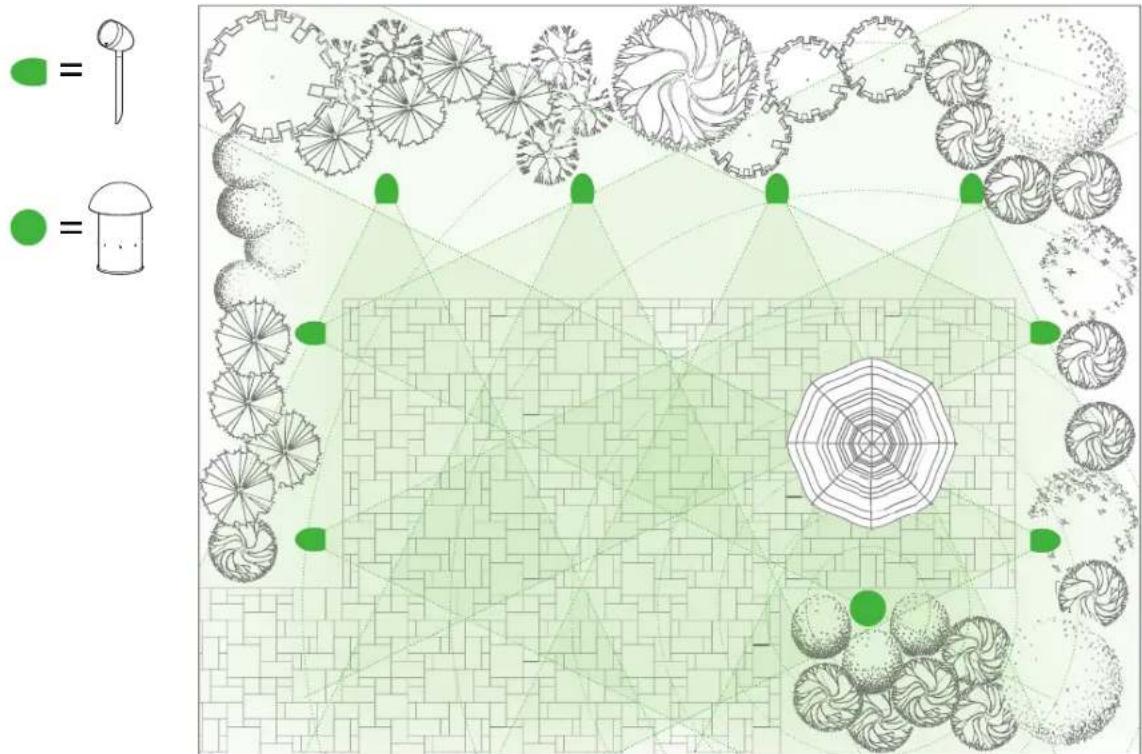

PLANIFICATION DU POSITIONNEMENT DU SYSTÈME

Le système d'enceintes musicales d'extérieur Garden Oasis Essentials de Paradigm est conçu pour offrir une diffusion sonore uniforme et sans faille dans un environnement "en plein air". L'illustration suivante montre comment une chaîne de haut-parleurs satellites et un subwoofer doivent être placés stratégiquement pour assurer une couverture équilibrée et homogène autour de l'environnement extérieur. Les haut-parleurs satellites doivent être espacés de 6 à 10 pieds (2,4 à 3 mètres) pour une couverture optimale. Avec un espacement plus réduit, il faudra davantage de satellites pour couvrir une zone, mais avec l'avantage de bénéficier d'une couverture et d'un niveau de volume plus uniformes dans toute la zone de divertissement prévue.

Pour obtenir le meilleur équilibre entre les satellites et le subwoofer, le subwoofer doit être placé aussi près que possible du centre des satellites. Gardez à l'esprit qu'il s'agit simplement d'une suggestion et que votre environnement unique peut vous dicter le contraire. Si vous souhaitez plus de basses, placez le subwoofer près d'un mur ou d'une autre surface solide, ce qui renforcera considérablement les basses fréquences.

Liste de contrôle :

☐ Identifier l'emplacement.
☐ Déterminez la position des haut-parleurs satellite et du subwoofer.
□ Creusez la tranchée en fonction des haut-parleurs satellite et du subwoofer à installer.
□ La tranchée doit avoir une profondeur de 6 à 8 pouces.

Nous recommandons fortement l'utilisation d'un câble enfoui (non inclus) lors de l'installation du système d'enceintes musicales d'extérieur Garden Oasis Essentials. De plus, il est essentiel de bien choisir la jauge du câble du haut-parleur. Veuillez consulter le tableau ci-dessous.

TABLEAU DE JAUGEAGE DES CÂBLES

Jauge de câble Distance

Jauge 18 Jusqu'à 100 pieds (30 mètres)

Jauge 16 Jusqu'à 150 pieds (45 mètres)

Jauge 14 Jusqu'à 200 pieds (61 mètres)

Jauge 12 Jusqu'à 400 pieds (122 mètres)

CONSIGNES D'INSTALLATION

Il y a quelques considérations à prendre en compte avant de commencer à creuser une tranchée :

• Assurez-vous que votre système ENTIER est testé avant l'installation.
• Assurez-vous que la zone proposée est facilement accessible et qu'elle n'est pas sujette aux inondations, à l'eau stagnante ou à un endroit où les haut-parleurs et le subwoofer peuvent être facilement endommagés, heurtés ou frappés.
• Prenez en considération la conception générale du paysage ou du jardin et de son positionnement par rapport à la zone d'écoute.

BRANCHEMENTS ET INSTALLATION

Chacun des haut-parleurs satellites inclus dans ce système délivre une charge de 32 ohms à l'amplificateur. Lorsque 4 d'entre eux sont connectés en parallèle sur chaque canal de l'amplificateur, la charge de l'amplificateur est d'environ 8 ohms. L'impédance nominale du subwoofer est de 8 ohms par canal. Les satellites et le subwoofer sont équipés de filtres internes optimisés de sorte que l'impédance du subwoofer ne soit pas combinée avec celle des satellites. La charge globale présentée à votre amplificateur par le système combiné de 8 satellites et 1 subwoofer sera d'environ 8 ohms nominaux par canal.

En tenant compte de ces considérations, de nombreuses possibilités de câblage du système sont possibles. Vous trouverez ci-dessous des exemples de câblage du système à un amplificateur stéréo traditionnel de 8 ohms, qui sont simples et sécurisés. Si vous utilisez une autre configuration de câblage ou d'amplification, veuillez-vous assurer que l'impédance présentée à votre amplificateur est conforme aux spécifications publiées. Tout manquement aux directives ci-dessus peut entraîner des dommages aux haut-parleurs et/ou à l'amplificateur dont Paradigm décline toute responsabilité et ne sera pas couvert par la garantie.

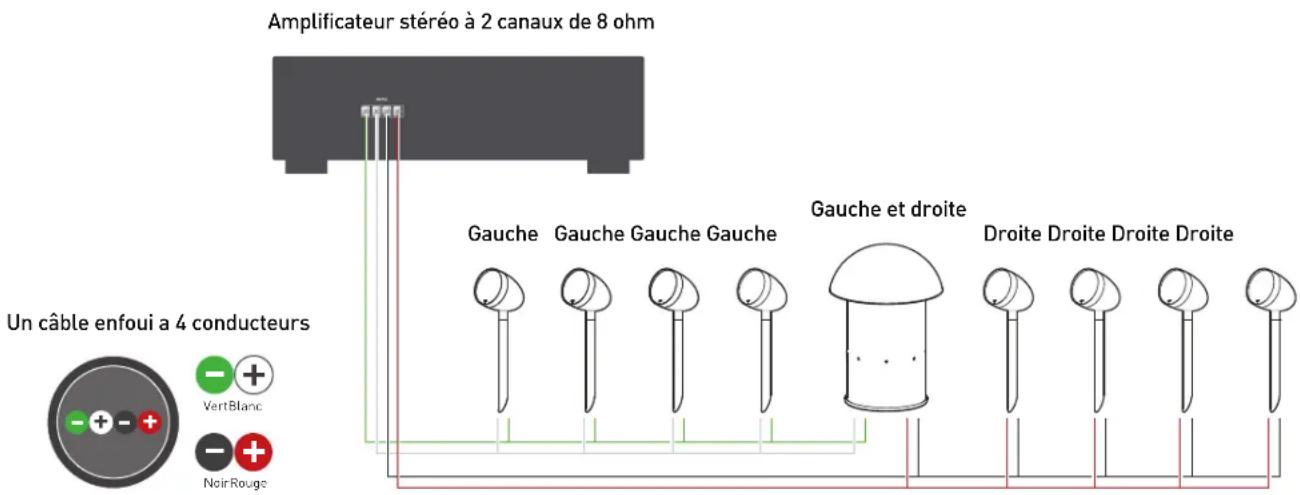

Installation stéréo utilisant un câble enfoui à 4 conducteurs et un amplificateur (Option 1)

Amplificateur stéréo à 2 canaux de 8 ohm Un câble enfoui à 4 conducteurs Gauge Gauche Gauche Gauche Gauche et droite Droite Droite Droite Droite VertBlanc NoirRouge

BRANCHEMENTS ET INSTALLATION (SUITE)

Installation stéréo utilisant un câble enfoui à 4 conducteurs et un amplificateur (Option 2)

Amplificateur stéréo à 2 canaux de 8 ohm Un câble enfoui à 4 conducteurs Gauge Droite Gauche Droite Gauche et droite Gauche Droite Gauche Droite VertBlanc NoirRouge

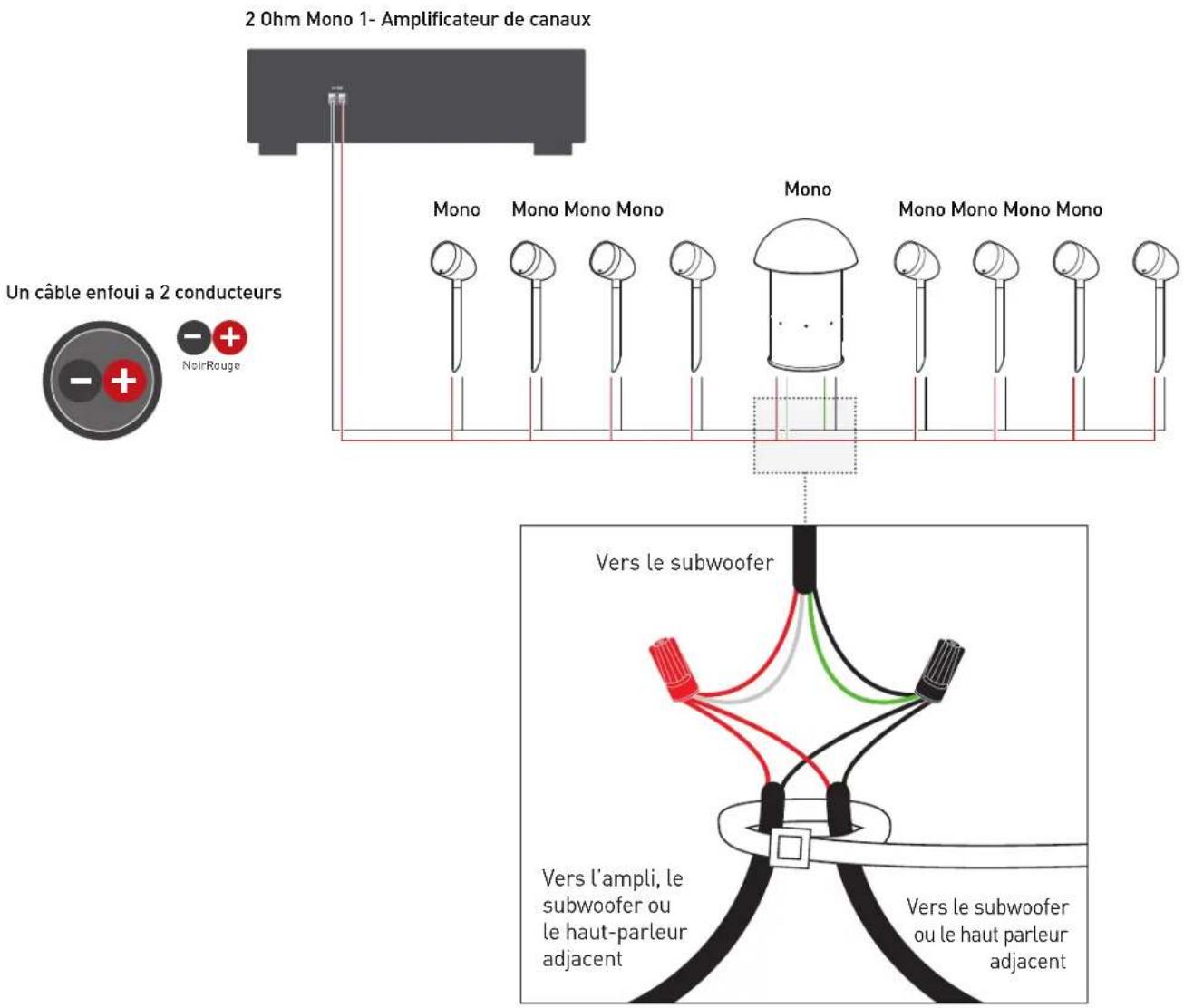

Installation en mono en utilisant un câble enfoui à 2 conducteurs et un amplificateur (Option 3)

2 Ohm Mono 1- Amplificateur de canaux Mono Mono Mono Mono Mono Mono Mono Mono Mono Mono Un câble enfoui à 2 conducteurs Vors le subwoofer Vers l'ampli, le subwoofer ou le haut-parleur adjacent Vers le subwoofer ou le haut parleur adjacent

BRANCHEMENTS ET INSTALLATION (SUITE)

Préparation du câble enfoui à 4 conducteurs (pour l'installation stéréo)

1. Commencez par le premier haut-parleur et chaque haut-parleur/subwoofer qui suit, créez une boucle d'environ 6" de longueur.

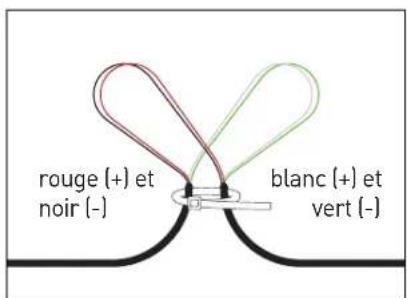

1. Recommandé : Utilisez un attache-fil (non inclus) pour garder la boucle intacte et servir de décharge de traction.

1. Utilisez une pince à dénuder ronde pour retirer la gaine protectrice extérieure du câble afin d'exposer les quatre fils à code de couleur. Séparez les boucles de fil comme indiqué.

rouge (+) et noir (-) blanc (+) et vert (-)

1. Coupez les fils rouge (+) et noir (-) OU blanc (+) et vert (-) à l'aide d'un coupe-câble et enlevez 1 pouce (25,4 mm) d'isolant pour exposer le conducteur du fil dénudé.

Préparation du câble enfoui à 2 conducteurs (pour l'installation en mono)

1. Commencez par le premier haut-parleur et chaque haut-parleur/subwoofer qui suit, créez une boucle d'environ 6" de longueur

1. Recommandé : Utilisez un attache-fil (non inclus) pour garder la boucle intacte et servir de décharge de traction.

1. Utilisez une pince à dénuder ronde pour retirer la gaine protectrice extérieure du câble afin d'exposer les deux fils à code de couleur. Séparez les boucles de fil comme indiqué.

rouge (+) noir (-)

1. Coupez les fils rouge (+) et noir (-) à l'aide d'une pince à dénuder et enlevez 1 pouce (25,4 mm) d'isolant pour exposer le conducteur du fil nu.

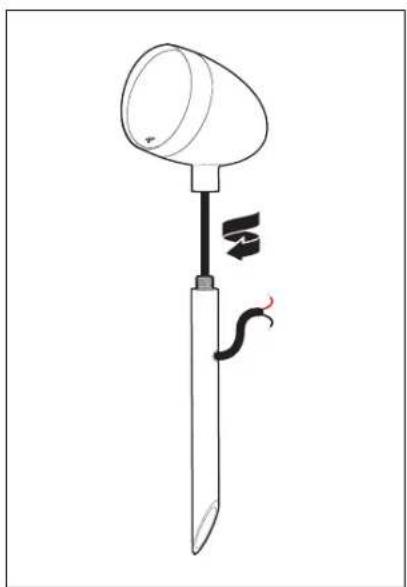

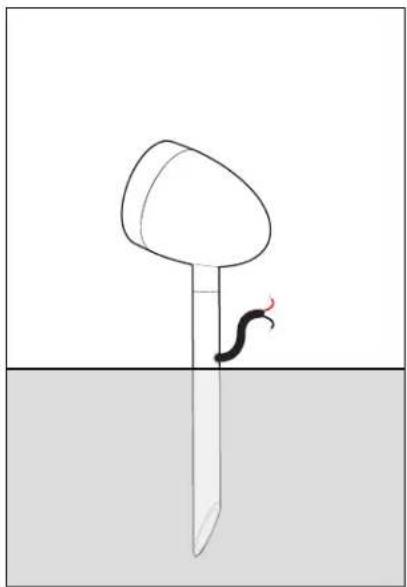

Fixation et installation d'un piquet de terre au haut-parleur

1. Faites passer le câblage du haut-parleur par le piquet de terre et faites-le sortir par le trou de câblage comme indiqué.

1. Pour fixer le haut-parleur au piquet de terre, fixez-le à la main au piquet de terre.

1. A la main, poussez l'ensemble du haut-parleur dans le sol. ATTENTION : N'utilisez pas de marteau.

1. Le haut-parleur est maintenant installé. L'étape suivante est le câblage, allez à la page suivante pour les instructions.

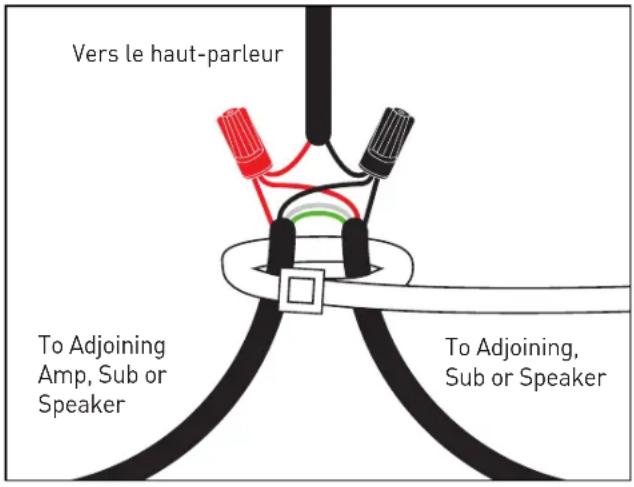

Connexions du câble du haut-parleur au câble enfoui ROUGE (+) ET NOIR (-)

Avant de commencer le câblage, veuillez-vous référer aux options de configuration du câblage aux pages 6 à 7.

Combinez et faites tourner (dans le sens des aiguilles d'une montre) le fil rouge (comme indiqué sur le schéma) d'un haut-parleur ou d'un subwoofer vers les fils rouges du câble enfoui. Fixez ces trois fils à l'aide du connecteur de fil rempli de silicone fourni ; répétez la procédure pour les fils noirs. NOTE : Vous aurez peut-être à couper une partie du câble émanant du haut-parleur pour obtenir une taille plus maniable.

Vers le haut-parleur To Adjoining Amp, Sub or Speaker To Adjoining, Sub or Speaker

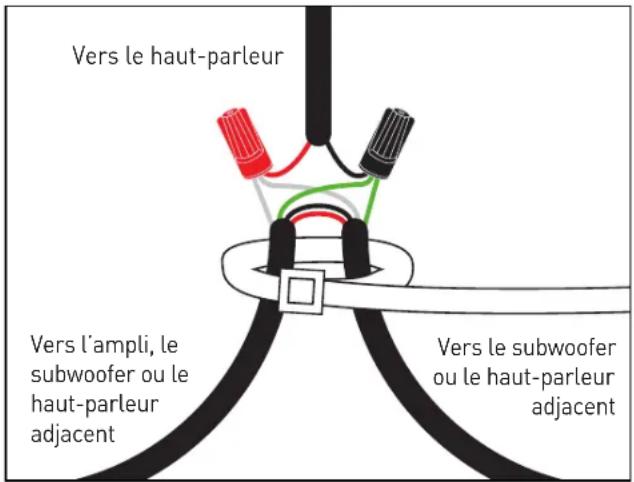

Connexions du câble du haut-parleur au câble enfoui BLANC (+) ET VERT (-)

Avant de commencer le câblage, veuillez-vous référer aux options de configuration du câblage aux pages 6 à 7.

Combinez et faites tourner (dans le sens des aiguilles d'une montre) le fil rouge (comme indiqué sur le schéma) d'un haut-parleur ou d'un subwoofer vers les fils blancs du câble enfoui. Fixez ces trois fils à l'aide du connecteur de fil rempli de silicone fourni ; répétez la procédure pour les fils noirs et vert. NOTE : Vous aurez peut-être à couper une partie du câble émanant du haut-parleur pour obtenir une taille plus maniable.

Vers le haut-parleur Vers l'ampli, le subwoofer ou le haut-parleur adjacent Vers le subwoofer ou le haut-parleur adjacent

BRANCHEMENTS ET INSTALLATION (SUITE)

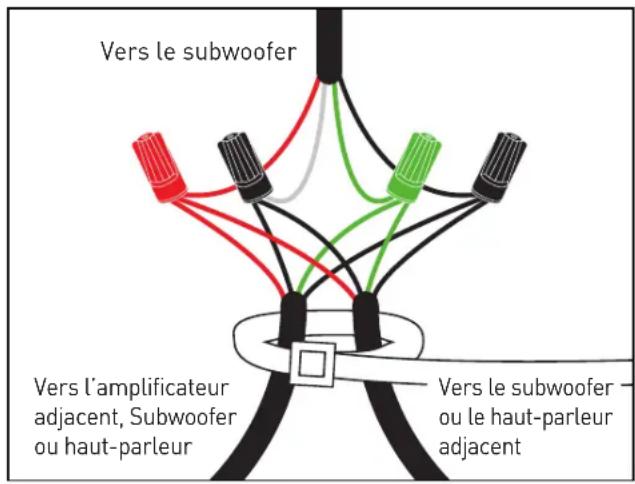

Connexions du câble du subwoofer au câble enfoui

Avant de commencer le câblage, veuillez-vous référer aux options de configuration du câblage aux pages 6 à 7.

Combinez et faites tourner (dans le sens des aiguilles d'une montre) le fil rouge (comme indiqué sur le schéma) d'un haut-parleur ou d'un subwoofer vers les fils rouges du câble enfoui. Fixez ces trois fils à l'aide du connecteur de fil rempli de silicone fourni ; répétez la procédure pour les fils noir, vert et blanc. NOTE : Vous aurez peut-être à couper une partie du câble émanant du subwoofer pour obtenir une taille plus maniable.

Vers le subwoofer Vers l'amplificateur adjacent, Subwoofer ou haut-parleur Vers le subwoofer ou le haut-parleur adjacent

MISE À L'ESSAI

Après avoir terminé le raccordement de tous les satellites et du subwoofer, branchez les fils à votre récepteur ou à votre amplificateur.

IMPORTANT : Assurez-vous de ne laisser aucun segment "+" et "-" errant se toucher. Le contact entre eux provoquera un court-circuit qui pourrait endommager votre amplificateur.

Allumez votre récepteur ou votre amplificateur et testez le système avec votre musique préférée. Si votre système fonctionne correctement, remblayez la tranchée de votre fil et profitez de vos nouvelles enceintes.

POUR ÉVITER D'ENDOMMAGER LES HAUT-PARLEURS

Contrairement à toutes idées reçues, la plupart des dégâts et distorsions des haut-parleurs sont dus à l'utilisation d'un amplificateur de trop faible puissance. Plus un amplificateur a de puissance disponible, plus le seuil est élevé avant que l'écrêtage ne se produise (provoquant une distorsion nuisible), augmentant ainsi le volume utilisable du système. Bien évidemment, l'excès de puissance est susceptible de causer un dépassement des limites mécaniques des haut-parleurs et d'endommager et de déformer les enceintes. Cependant, lorsqu'il est utilisé de manière appropriée, un amplificateur plus puissant peut réduire le risque de distorsion ou de détérioration des haut-parleurs, car l'amplificateur pourra fonctionner en

permanence dans sa "plage de sécurité" prévue pendant la lecture normale du système.

Si vos haut-parleurs commencent à émettre des sons aigus ou grinçants, ou si vous entendez les basses se briser, baissez immédiatement le volume, sinon vous endommagerez vos haut-parleurs ! Ce type de dommage constitue un usage abusif et n'est pas couvert par la garantie.

Les commandes de tonalité et les égaliseurs peuvent nécessiter encore plus de puissance à un amplificateur, abaissant le point où il produit une distorsion d'écrétage. Utilisez-les avec modération, voire pas du tout, et évitez de les utiliser lorsque vous écoutez à des niveaux élevés.

ÉCOUTER EN PLEIN AIR

Pour les espaces de plus de 3 000 pieds carrés, nous recommandons d'utiliser plusieurs systèmes Garden Oasis Essentials de Paradigm. Veuillez noter que l'alimentation de plusieurs systèmes Garden Oasis Essentials peut nécessiter une amplification supplémentaire pour s'intégrer correctement. Veuillez consulter votre revendeur pour de plus amples informations sur la capacité et le choix des

amplificateurs. En utilisant plus de haut-parleurs, le son est non seulement mieux réparti, mais le système est aussi plus facilement audible à des niveaux d'écoute plus bas. Cela permet de réduire la demande exercée sur l'amplificateur et donc de ne pas perturber les voisins. Pensez-y de cette façon : Lorsque l'on éclaire une grande zone extérieure, l'utilisation de plusieurs projecteurs sur un variateur

LIMITES DE GARANTIE

Le système d'enceintes musicales d'extérieur Garden Oasis Essentials de Paradigm ^MD est garanti comme étant et demeurant exempt de défauts de fabrication et/ou de matériaux pendant une période de trois (3) ans à compter de la date d'achat initiale. Pendant la période spécifiée, la réparation, le remplacement ou l'ajustement des pièces pour des défauts de fabrication et/ou matériels seront gratuits pour le propriétaire initial. Les usages abusifs thermiques ou mécaniques ne sont pas couverts par la garantie.

Restrictions :

• La garantie entre en vigueur à la date du premier achat au détail effectué auprès d'un revendeur Paradigm ^MD agréé uniquement. Elle n'est pas transférable.
• La garantie s'applique au produit uniquement dans le cadre d'une utilisation résidentielle normale. Si le produit est soumis à l'une des conditions décrites dans la section suivante, la garantie est considérée comme non applicable.
• La garantie n'est pas applicable si le produit est utilisé à des fins professionnelles ou commerciales.
• La garantie ne couvre pas non plus la détérioration esthétique normale causée par les conditions environnementales.

La garantie est nulle si :

• Le produit a fait l'objet d'un usage abusif (intentionnel ou accidentel).
• Le produit a été utilisé avec un équipement inadapté ou défectueux.
• Le produit a été exposé à des signaux nuisibles, à des perturbations lors du transport, à des dommages mécaniques ou à toute autre condition anormale.
• Le produit (y compris le boîtier) a été altéré ou endommagé par un service de maintenance non autorisé.
• Le numéro de série a été enlevé ou altéré.

Responsabilités du propriétaire :

• Assurer un entretien et une maintenance de fonctionnement normal/raisonnable.
- Fournir ou payer les frais de transport du produit jusqu'à l'établissement de service.
- Fournir une preuve d'achat (votre reçu remis par votre revendeur Paradigm ^MD agréé au moment de l'acquisition doit être conservé comme preuve de la date d'achat).

Si une intervention est nécessaire, contactez votre revendeur agréé Paradigm ^MD le plus proche, Paradigm Electronics Inc. ou un distributeur à l'importation (en dehors des États-Unis et du Canada) pour arranger, faire venir ou expédier en prépayer tout appareil défectueux. Visitez notre site web, www.paradigm.com pour plus d'informations.

Paradigm Electronics Inc. se réserve le droit d'améliorer la conception de tout produit sans pour autant être tenue de modifier un produit déjà fabriqué.

Cette garantie se substitue à toutes les autres garanties, explicites ou implicites, de qualité marchande, d'adéquation à un usage particulier et ne peut être étendue ou élargie par quiconque. En aucun cas, Paradigm Electronics Inc, ses agents ou représentants ne peuvent être tenus responsables de tout dommage accessoire ou consécutif. Certaines juridictions n'autorisent pas la limitation des dommages accessoires ou consécutifs, de sorte que cette exclusion peut ne pas s'appliquer à vous.

Conservez ce manuel et votre reçu comme preuve de la durée de la garantie et comme preuve d'achat.
