C2G30010 - Extension audio/video C2G - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'extension HDMI HDBaseT Lite sur câble Cat
Modèle	C2G30010
Marque	C2G
Alimentation	Adaptateur secteur 18V 1A (fourni) ; Power over Cable (PoC) bidirectionnel
Résolutions supportées	4K 60Hz (4:2:0) jusqu'à 130 pieds (Cat6a) ; 1080p 60Hz jusqu'à 230 pieds (Cat6a)
Distance maximale (Cat5e/6)	4K 60Hz (4:2:0) jusqu'à 115 pieds ; 1080p jusqu'à 200 pieds
Connectivité	1 entrée HDMI (émetteur), 1 sortie HDMI (récepteur), 1 port HDBaseT (émetteur/récepteur)
Normes HDMI	HDMI 1.4, HDCP 2.2
Indicateurs LED	LED d'alimentation, d'état, HDCP, liaison HDBaseT
Montage	Supports de montage inclus pour émetteur et récepteur
Contenu du kit	1 émetteur, 1 récepteur, 1 adaptateur secteur 18V, 4 supports de montage, 1 manuel
Entretien et nettoyage	Débrancher avant nettoyage ; ne pas exposer aux liquides
Sécurité	Ne pas ouvrir l'appareil ; ne pas utiliser à l'extérieur ; éviter les sources de chaleur
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le service client C2G pour toute réparation
Garantie	Garantie constructeur C2G ; contacter le service client au 800-293-4970 ou www.c2g.com

FOIRE AUX QUESTIONS - C2G30010 C2G

Comment connecter le kit d'extension HDMI C2G30010 ?

Connectez une source HDMI (ex. PC) à l'entrée HDMI de l'émetteur, puis reliez l'émetteur au récepteur via un câble Cat5e/6/6a. Branchez un écran HDMI à la sortie HDMI du récepteur. Enfin, alimentez l'émetteur ou le récepteur avec l'adaptateur secteur fourni. Le Power over Cable (PoC) alimente les deux unités.

Quelle est la distance maximale supportée pour une transmission 4K ?

Avec un câble Cat6a, vous pouvez atteindre 130 pieds (environ 40 mètres) pour du 4K 60Hz (4:2:0). Avec un câble Cat5e/6, la distance est de 115 pieds (environ 35 mètres).

Le kit supporte-t-il le HDCP 2.2 ?

Oui, le C2G30010 est compatible avec HDCP 2.2, ce qui permet de transmettre du contenu protégé depuis des sources comme les lecteurs Blu-ray ou les consoles de jeu.

Comment vérifier que l'appareil fonctionne correctement ?

Observez les LED sur le panneau avant : la LED d'alimentation doit être allumée, la LED d'état doit clignoter (indique un fonctionnement normal), la LED HDCP s'allume en présence de contenu protégé, et la LED de liaison doit être allumée si la connexion HDBaseT est établie.

Que faire si l'image ne s'affiche pas ?

Vérifiez d'abord que tous les câbles sont bien branchés et que l'appareil est alimenté. Assurez-vous que la source et l'écran sont allumés. Contrôlez que le câble Cat utilisé est de bonne qualité et ne dépasse pas la distance recommandée. Redémarrez l'ensemble des équipements.

Puis-je utiliser un seul adaptateur secteur pour alimenter les deux boîtiers ?

Oui, grâce au Power over Cable (PoC) bidirectionnel, un seul adaptateur branché sur l'émetteur ou le récepteur suffit pour alimenter les deux unités.

Quels câbles Cat sont recommandés ?

Pour des performances optimales en 4K, utilisez un câble Cat6a blindé. Les câbles Cat5e/6 fonctionnent également mais avec une portée réduite. Privilégiez des câbles de qualité conçus pour l'HDBaseT.

Comment installer les supports de montage ?

Fixez les supports de montage à l'émetteur et au récepteur à l'aide des vis fournies. Choisissez un emplacement approprié (surface plane, à l'abri de la chaleur et de l'humidité), puis vissez les supports sur la surface.

Que faire en cas de panne ou de défaut ?

Consultez d'abord la notice pour les vérifications de base. Si le problème persiste, ne tentez pas de réparer vous-même. Contactez le service client C2G au 800-293-4970 ou via www.c2g.com pour obtenir un numéro RMA et bénéficier de la garantie.

Peut-on utiliser ce kit pour transmettre de l'audio seul ?

Oui, l'HDMI transporte l'audio et la vidéo. Vous pouvez donc transmettre un signal audio seul si la source envoie un flux audio sur HDMI. Le récepteur sortira l'audio via l'HDMI vers l'écran ou un amplificateur compatible.

MODE D'EMPLOI C2G30010 C2G

Émetteur / Récepteur

PANNEAU AVANT DESCRIPTION

1	LED d'alimentation	Allumé: l'appareil est sous tension. Éteint: aucune alimentation n'est appliquée à l'appareil.
2	LED d' état	Clignotante: l'appareil fonctionne correctement. Éteint: l'appareil ne fonctionne pas correctement.
3	HDCP LED	Allumé: un contenu protégé HDCP est en cours de transmission. Clignotant: un contenu non protégé par HDCP est en cours de transmission. Éteint: aucun contenu n'est transmis.
4	LED de liaison	Allumé: la liaison HDBT est normale. Éteint/Clignotante: aucune liaison HDBT ou erreur de liaison.

PANNEAU ARRIERE

Récepteur

PANNEAU ARRIÈRE DESCRIPTION

5/8	DC 18V	Connectez l'adaptateur secteur fourni.Remarque: l'adaptateur secteur connecté à l'émetteur ou au récepteur peut alimenter les deux unités.
6	Sortie HDBT Connectez-vous au récepteur via un cable Cat 5e / 6 / 6a.
7	Entrée HDMI Connectez-vas à une source HDMI à l'aide d'un cable HDMI.
9	Entrée HDBT Connectez-vas au émetteur via un cable Cat 5e / 6 / 6a.
10	Sortie HDMI Connectez-vas à un écran HDMI à l'aide d'un cable HDMI.

KIT D'EXTENSION HDMI HDBASET LITE SURchat - 4K 60HZ

(FR)

CHARACTERISTIQUES

Power over Cable (PoC) bidirectionnel, lorsque l'émetteur ou le récepteur est branché à l'alimentation, les deux côtes sont sous tension
- Etendez 4Kx2K à 60Hz (4: 2: 0) jusqu'à 130 pieds et 1080p à 60Hz jusqu'à 230 pieds avec un cable Cat 6a
- Etendez 4Kx2K à 60Hz (4: 2: 0) jusqu'à 115 pieds et 1080p à 60Hz jusqu'à 200 pieds avec un cable Cat 5e/6
HDMI 1.4 avec 4K à 60Hz, 4:2:0, 8 bits et compatible HDCP 2.2
- Certificado par le processus de certification HDBaseT

INSTALLATION DU SUPPORT DE MONTAGE

Remarque: avant l'installation, veuillez vous assurer que l'unité est déconnectée de la source d'alimentation.

1. Choisissez un emplacement approprié pour l'installation du support de montage.
2. Positionnez et installez les supports de montage du transmetteur à l'aide des deux vis de montage fournies.
3. Répétez l' étape 1 pour le récepteur.
4. Montez et fixez l'émetteur et le récepteur sur une surface ou un emplacement approprié respectivement avec des vis de montage.

CONTENU DE L'EMBALLAGE

1 x émetteur
1 x Récépteur
- 1 x adaptateur secteur 18V 1A
- 4 × support de montage
1xManuel

INSTALLATION DES CÂBLES

Remarque: avant d'instituter les cables, veuillez vous assurer que l'unité est déconnectée de la source d'alimentation.

1. Connecter HDMI IN: connectez un apparéil source HDMI (par exemple un ordinateur portable, un lecteur Blu-ray, etc.) à HDMI IN de l'émetteur à l'aide d'un cable HDMI de haute qualité.
2. Connecter HDBT: connectez la sortie HDBT de l'émetteur à l'entrée HDBT IN du récepteur à l'aide d'un cable Cat 5e / 6/6a.
3. Connecter HDMI OUT: connectez un périhérique d'affichage HDMI (par exemple, un téléviseur, un projecteur, un écran LCD / LED, etc.) à HDMI OUT du récepteur.
4. Connectez l'adaptateur secteur fourni à l'émetteur ou au récepteur.
5. Allumez tous les appareils connectés.

KIT D'EXTENSION HDMI HDBASET LITE SUR CHAT - 4K 60HZ

(FR)

CONSIGNES DE SECURITE IMPORTANTES

Ne branche pas l'appareil dans une prise dont l'alimentation électrique est insuffisante pour que l'appareil puisse fonctionner, Pour le niveau d'alimentation électrique requis pour cet apparéil, référez-vous aux specifications indiquées dans cette notice d'utilisation.

Liquide : Si du liquide est renversé sur l'appareil ou sur l'adaptateur correspondant, n'essayez pas de l'utiliser. N'utilisez pas ce produit à l'extérieur car les intempéries (pluie, neige, grêle, etc.) risquent de l'endommager.

Par temps d'orage, il est recommandé de débrancher l'appareil hors de la prise électrique.

Évitez de placer ce produit à côté d'objets qui dégagent de la chaleur, tels que les chauffages portables, les radiateurs électriques ou les conduits de chauffage.

LES PIECES DE CET APPAREIL NE SONT PAS RÉPARABLES PAR L'UTILISATEUR. N'essayez pas d'ouvrir ce produit et d'exposer le circuit interne. Si vous pensez que ce produit est défectueux, débranchez-le et reféréz-vous au paragraph de cette notice donnant des informations sur la garantie.

GARANTIE C2G

Chez C2G, nous voulons que vous ayez une confiance totale dans votre achat. C'est ce qui explique que nous offrons une garantie pour cet apparéil. En cas de défaut de matériel ou de fabrication pendant la durée de cette garantie, nous réparerons ou nous remplacerons cet apparéil.

Pour demander un numero de RMA (Return Merchandise Authorization, Autorisation de retard de marchandise), priere de contacter le service Clientele au n^ 800-293-4970 ou sur le site www.c2g.com.

KIT D'EXTENSION HDMI HDBASET LITE SURchat - 4K 60HZ

(FR)

Remarques

KIT DE EXTENSOR HDMI HDBASET LITE SOBRE CAT - 4K 60HZ

(ES)

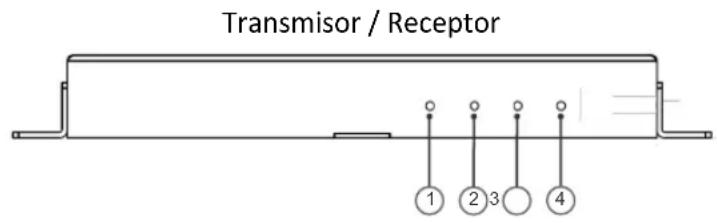

DESCRIPCION GENERAL DEL PRODUCTO
