PINB150U - Transformateur de tension TNB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de tension (transformateur)
Marque	TNB
Modèle	PINB150U
Tension d'entrée	12 V DC (9,5-16 V)
Tension de sortie	230 V AC
Puissance continue	150 W
Puissance de crête	300 W
Fréquence de sortie	50 Hz (±3%)
Type d'onde	Sinusoïde modifiée
Rendement	>85%
Protection	Sous-tension, surtension, surcharge, court-circuit, inversion polarité (fusible)
Signal d'alarme	Batterie faible ou surchauffe (clignotement bleu)
Température de fonctionnement	-20°C à +50°C
Poids	460 g
Fusible d'entrée	12 V / 15 A (dans la prise allume-cigares)
Classe de protection des appareils branchés	Classe II uniquement
Branchement entrée	Fiche allume-cigares 12 V
Branchement sortie	Fiche européenne 230 V

FOIRE AUX QUESTIONS - PINB150U TNB

Quelle est la puissance maximale du PINB150U ?

La puissance continue est de 150 W, avec une puissance de crête de 300 W pendant un court instant (ex : à l'allumage).

Peut-on brancher un appareil de classe I sur ce convertisseur ?

Non, ne branchez que des appareils de classe de protection II. Les appareils de classe I présentent un danger de mort en cas de court-circuit.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez le fusible, remplacez-le si nécessaire. Assurez-vous que la puissance de démarrage (300 W) ou de travail (150 W) n'est pas dépassée. Contrôlez les câbles de liaison et nettoyez la fiche allume-cigares.

Comment changer le fusible ?

Le fusible se trouve dans la prise allume-cigares. Dévisez-la pour accéder au fusible et remplacez-le par un fusible de même valeur (12 V / 15 A).

Que signifie le clignotement bleu sur l'appareil ?

Le clignotement bleu indique une batterie faible ou une surchauffe. Vérifiez la charge de la batterie et la température ambiante.

Peut-on utiliser cet appareil en extérieur ?

Non, il doit être utilisé uniquement dans des locaux secs et fermés. Évitez l'humidité, les gaz, solvants, vapeurs et poussières inflammables, et une température ambiante supérieure à 50°C.

Quelle est la tension de sortie du PINB150U ?

La tension de sortie est de 230 V AC, avec une stabilisation de +/-8% et une fréquence de 50 Hz.

Est-il adapté aux tubes au néon ?

Non, cet appareil ne convient pas pour une utilisation avec des tubes au néon.

Quelle est la plage de température de fonctionnement ?

La température de fonctionnement est comprise entre -20°C et +50°C.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.

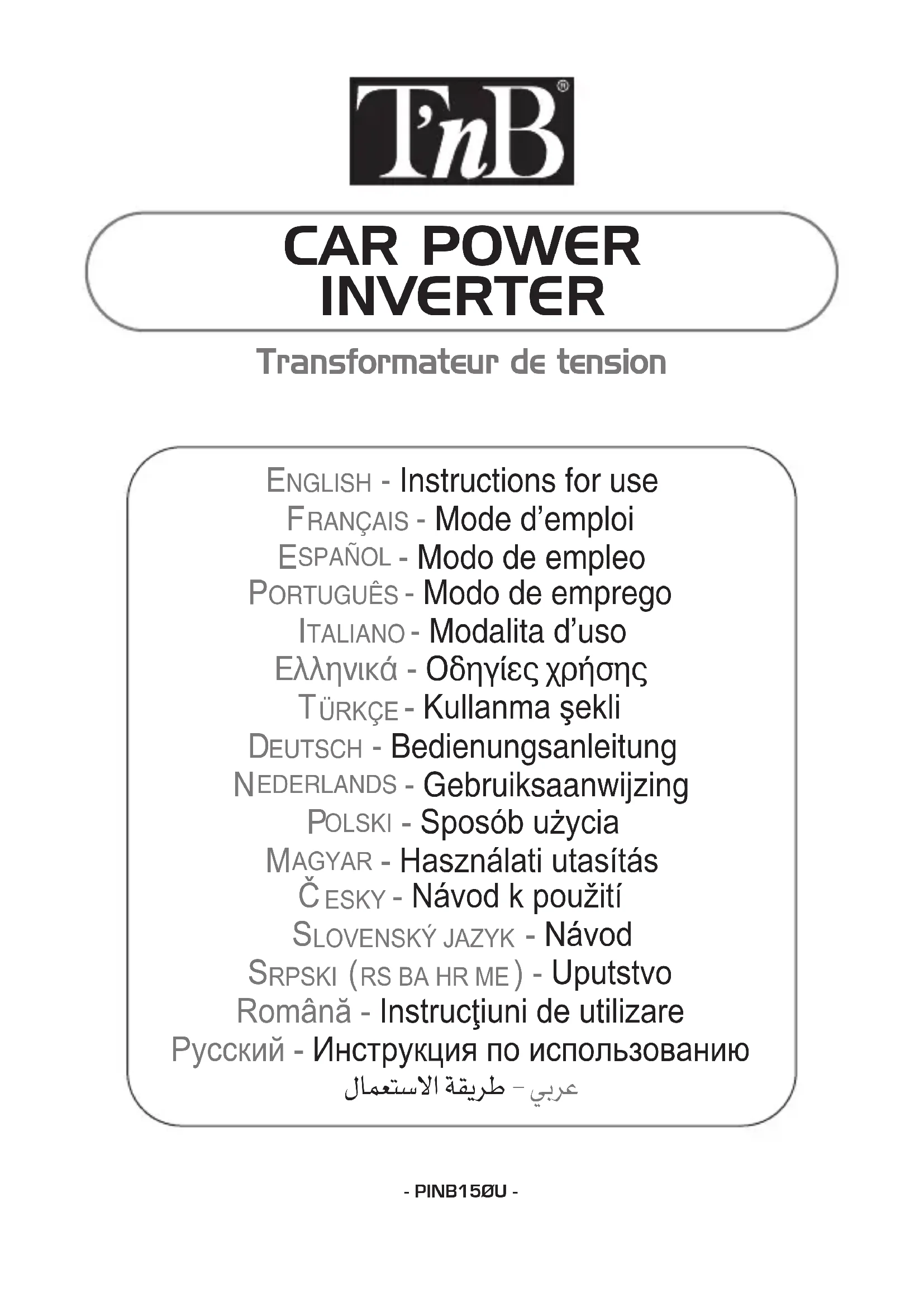

MODE D'EMPLOI PINB150U TNB

Transformateur de tension

ENGLISH - Instructions for use FRANÇAIS - Mode d'emploi ESPÁÑOL - Modelo de empleo PORTUGUES - Modelo de emprego ITALIANO - Modalità d'uso EÀLÉNVIKA - OßÉNÉC ΚρόNÖNC TÜRΚCE - Kullanma sekli DEUTSCH - Bedienungsanleitung NEDERLANDS - Gebruiksaanwijzing POLSKI - Sposób użycia MAGYAR - Használatiutasítás ČESKY - Návod k použití SLOVENSKI JAZYK - Námod SRPSKI (RS BA HR ME) - Uputstvo Româna - Instruktiuni de utilizes PуСКИ - Иструкция по Использованию

POWER Inverter 12V DC / 230 v AC - 150 w

Veillez à brancher et allumer vos équipements après avoir branché et allumé le PINB150U. Cet appareil ne convient pas pour une utilisation avec des tubes au néon. La tension de sortie de cet appareil est de 230 V AC. Ne pas laisser à la portée des enfants. Même lorsque l'appareil est éteint, les condensateurs chargés peuvent produire pendant un bref instant une tension de sortie de 230 V AC. Évitez d'utiliser cet appareil sous des conditions environnantes défavorables telles que : température ambiante dépassant les 50°C, gaz, solvants, vapeurs et poussières inflammables, proximité d'humidité, humidité relative de l'air supérieure à 80%. L'appareil ne peut être utilisé que dans des locaux secs et fermés. Effectuez le changement de fusibles avec des fusibles de même valeur. Le pontage du circuit de sécurité ou l'utilisation de fusibles modifiés sont interdits.

Description du produit :

• Transformation de tensions continues 12V en tensions alternatives 230V/50Hz.
• Ne branchez sur ce convertisseur que des appareils d'une puissance de branchement de 150 Watts à 230 V tension alternative. Il est possible de dépasser cette puissance pendant un court instant (ex : à l'allumage) avec un maximum de 300 Watts.
• Ne branchez sur la sortie que des appareils de classe de protection II. Les appareils de classe de protection II disposent en général de fiches européennes.
• Le branchement sur un appareil de la classe de protection I entraîne un danger de mort en cas de courts-circuits.

1. Sortie 230 V AC fiche européenne. 2. Interrupteur Marche-Arret. 3. Fusible d'entrée 12 V/15 A situé dans la prise allume-cigares (à dévisser pour changer). 4. Fiche 12 V pour la prise de l'allume-cigares.

L'appear NE fonctionne PAS - CAUSES éventuelles

• Vérifiez l'état du fusible, remplacez-le en cas de besoin.
• La puissance de démarrage de 300 Watts ou la puissance de travail de 150 Watts est dépassée à la sortie 230 V.
• Vérifiez l'état des câbles de liaison.
• Nettoyez la fiche de branchement sur l'allume-cigares.

Signaux d'alarme :

Batterie faible : clignotement bleu.

Surchauffe : clignotement bleu.

Courant de sortie : 230V - Puissance continue : 150W Puissance de crête : 300W - Fréquence de sortie : 50Hz (+/-3%) - Stabilisation courant de sortie : +/- 8% - Entrée minimale: 0,2 A Tension d'entrée (12V): de 9,5 à 16 V

• Rendement : > 85 % Tension requise entre 9,5 V et 16 V (+/- 0,5V)
• Coupure automatique en cas de sous-tension ou sur-tension
• Température maximale (avant coupure): 55^ (+/- 5%)
• Type d'onde de sortie : Sinusoïde modifiée
• Protection court circuit : Extinction
• Protection inversion polarité : Fusible Protection surcharge : 2 redémarrages successifs, extinction si sans succès
• Température de fonctionnement : - 20^ +50^
• Poids : 460 g
