Marque	Legrand
Modèle	ASTH155RMM1
Type de produit	Commutateur tactile sans fil pour maison intelligente
Dimensions (approx.)	4,5 x 4,5 x 2 cm
Poids (approx.)	100 g
Alimentation	Secteur 220-240 V ~ 50/60 Hz
Type de câblage	Unipolaire ou multipolaire selon configuration
Matériau du boîtier	Thermoplastique
Couleur	Blanc
Fonctions principales	Commande marche/arrêt, variateur d'intensité, contrôle sans fil
Utilisation prévue	Éclairage intérieur
Puissance maximale (charge)	600 W (incandescence), 150 W (LED)
Indice de protection	IP20
Température d'utilisation	0 °C à 40 °C
Certifications	CE, NMB-003 (Canada), conformité classe B
Entretien	Nettoyer avec un chiffon doux sec. Protéger de la saleté et de la poussière.
Sécurité	Couper l'alimentation avant installation. Raccordement à la terre obligatoire.
Contenu de l'emballage	1 interrupteur, 1 plaque murale, vis de fixation, notice d'installation
Garantie	2 ans
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - ASTH155RMM1 LEGRAND

Comment installer le commutateur Legrand ASTH155RMM1 ?

Pour installer ce commutateur, commencez par couper l'alimentation électrique au disjoncteur. Retirez l'ancien interrupteur et identifiez les fils : phase (noir), neutre (blanc), et fil de charge (rouge). Connectez les fils aux bornes correspondantes : blanc sur WHITE, noir sur HOT, rouge sur LOAD. Vissez fermement sans trop serrer. Fixez le boîtier à la boîte murale, puis encliquetez la plaque murale en position. Trois clics permettent d'ajuster le niveau de saillie.

Ce commutateur est-il compatible avec les ampoules LED ?

Oui, ce variateur est conçu pour fonctionner avec des ampoules LED, à condition que leur puissance totale ne dépasse pas 150 W. Pour les ampoules incandescentes, la limite est de 600 W. Vérifiez la compatibilité avec vos luminaires.

Puis-je utiliser ce commutateur avec une installation sans neutre ?

Non, cet interrupteur nécessite un fil neutre pour fonctionner correctement. Vérifiez que votre boîtier contient un neutre avant l'installation.

Que faire si le variateur chauffe légèrement ?

Il est normal que le variateur soit légèrement tiède pendant le fonctionnement, surtout à pleine puissance. Cela fait partie de son mécanisme de dissipation thermique. Assurez-vous que l'air circule autour de l'appareil et qu'il n'est pas couvert.

Comment retirer la plaque murale après l'installation ?

Pour retirer la plaque murale, insérez un tournevis plat dans les encoches situées à l'arrière de la plaque et tournez doucement jusqu'à ce qu'elle se détache. Ne forcez pas pour éviter d'endommager le boîtier.

Ce commutateur est-il compatible avec les systèmes domotiques comme Alexa ou Google Home ?

Ce modèle est un interrupteur maître sans fil de la gamme Adorne de Legrand. Il est conçu pour fonctionner avec les systèmes de contrôle Maestro Wireless de Legrand, mais n'est pas directement compatible avec Alexa ou Google Home sans hub supplémentaire spécifique.

Puis-je installer plusieurs interrupteurs de ce type dans la même boîte ?

Oui, mais vous devez les câbler avant de les encliqueter dans le boîtier. Assurez-vous de ne pas mélanger des fils de calibres différents dans la même borne. Utilisez une queue de cochon si nécessaire.

Quelle est la garantie du produit ?

Legrand offre une garantie de 2 ans sur ce commutateur, à compter de la date d'achat. Conservez votre ticket de caisse comme preuve.

Comment nettoyer la plaque murale ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la surface. Protégez l'appareil de la poussière et de la saleté pour un fonctionnement optimal.

Puis-je utiliser ce commutateur pour contrôler un ventilateur de plafond ?

Ce commutateur est conçu pour les charges d'éclairage uniquement. Il n'est pas recommandé pour les moteurs de ventilateur. Consultez un électricien pour choisir un variateur adapté aux ventilateurs.

MODE D'EMPLOI ASTH155RMM1 LEGRAND

Commutateur de Touch, Maitre sans fil, toute la maison

Interruptor de Touch, Maestro Wireless, toda la casa

Installation Instructions · Notice d'Installation · Instrucciones de Instalacion

Catalog Number(s) · Numéro(s) de Catalogue · Les Numéroes de Catalogue: ASTH155RM

Country of Origin: Made in China · Pays d'origine: Fabriqué en Chine · Pais de origen: Hecho en China

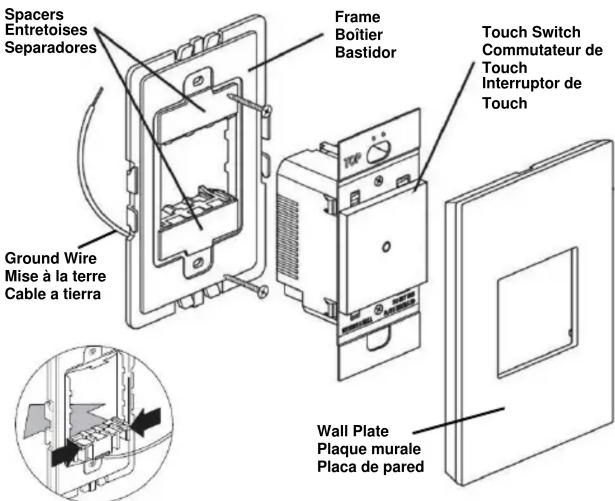

Remove spacers from the frame. Since this device fills the frame completely you will not need the spacers. From the back of the frame, pinch the tabs on the spacer to release.
Enleve les entretouises du boitant. Ce commutateur combant entierement le boitant, vous n'aurez pas besoin d'entreprises. Depue le dos du cadre, pincer les languettes sur l'entretouisme pour le libreter.
Quite los seperadores del bastidor. Como este interruptor cubre Completely el marco, no necessitaros los seperadores. De la parte posterior del marco, presione las lenguies del seperador para quitarlo.
For more information and helpful how-to videos, visit www.adormemyhome.com/ install.
Pour de plus ample informations ou visualiser des activités instructives et pratiques, rendez-vous sur www.adornemyhome.com/install.
Para Obtener más información y videos demostrativos, visite www.adornemyhome.com/install.

INSTALLATION INSTRUCTIONS

Veuiliez tire toutes ces instructions avant de commencer. Les commutateurs adorné sont concous pour être installées dans des boites électriques standard. Touttefois, certaines méthodes d'installation peuvent différer légarement des méthodes traditionnelles. Si vous ne comprende pas ces instructions ou si vous étés incertain de vos aptitudes, n'hésitez pas à demandée de l'aide auprès d'un éclictrinien

Imprepere au débranchement.

Pour évier tout risque de chocs électriques ou d'électrocultions, tous débrancher la source d'alimentation électrique depuis le coffret de distribution électrique avant de commencer le travail.

ADVERTENCIA

Coupez les fils et l'isolement de bande utilisant le guide de dépoulement dessus en arrêt du dispositif. Utilisez les conducteurs du cuivre seulement.

Raccorder le fil de mise à la terre du boitier au fil de mise à la terre nu dans la boite. Plier les fils de mise à la terre et insérer vers l'arrière de la boite. Monter le boitier à la boite murale avec les vis fourniers. Serrer suffisamment les vis pour maintenir le boitier en place. Na PASxon serrer

AVERTISSEMENT
Ne pas racorder le fil mise à la terre peut re une installation non sécuritaire pouvant occasionner des bless

• Plier d'abord les fils dans la boite murale pour faciliter leur insertion dans le boiter lorsque le dispositif est branché.

• Prendre soit de ne pas érafler la surface murale avec le boitier métallique.

CONSEJOS

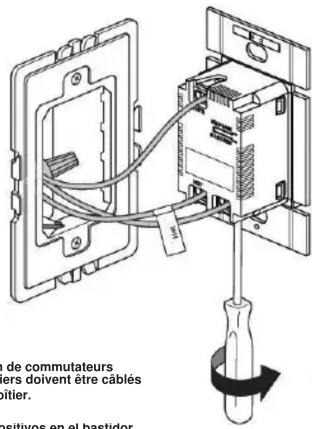

Connector le nouveau disposif
comme illustré. Insérer les fils dans
les bornes et serrer fermement les
vis. Ne PAS trop serer. (à 10
livres-pouce).

REMARQUE: Lors de l'installation de commutateurs multiples dans le boitier, ces derniers doivent être câblés avant de les enc羚cher dans le boitier.

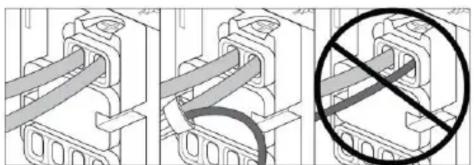

WARNING: Do not pair different size wires in the same terminal. If you have different size wires, use a wire nut to add a 6 inch pigtail of the same gauge wire to the smaller gauge wire.
A VERTISSEMENT: Ne s'apparent pas fils de talles différentes dans le même terminal. Si vous avez des fils de différentes talles, utilisez un écrou du fil pour ajouter une queue de 6 pouces du fil même gauche le fil de calibre plus petit.
ADVERTENCIA: No par de cables de differentes tamanos en el什么意思. Si Tiene cables de diferente tamanio,utilice una tvorca de alambre pararegarar un bollo de 6 pulgadas del mesmo calibre alambre al alambre de calibre más(PCPO.

Single Load

• Connecter le fil blanc à la borne WHITE

• Connector the fil noir à la borne HOT.

• Connector the fil rouge noir à la borne LOAD.

Carga simple

• Conecte el cable blanco a WHITE (BLANCO)

• Conecte el cable negro a HOT (VIVO).

• Conecte el cable rojo a LOAD (C)

Same size.

Memeaille

Mismo的时间里。

Plier soigneusement les fils dans la

boite.

Enclencher le(s) disposif(s) dans le

boitier.

REMARQUE: Pour retireur un

dispositif du boitier, retirer le boitier

de la boite murale. Insérer un

tournevis plat depuis l'arrière du

boitier et appuyer sur les languettes

du dispositif pour le debloquer et

pousser vers I'avant.

Enclencher la plague murale sur le boitier.

Trois clicks d'arrêt permettent de désir comment aligner

la plaque murale sur la surface avant du dispositif.
Premier clic : alignment parfait.
- Deuxieme clic : légère saillie du dispositif.
Troisieme clic : saillie complete du dispositif.

REMARQUE : Pour retirer une plaque murale,

insérer un tournevis plat dans les encoches à l'article du code du travail et des employés
a I'arriere de la plaque et tourner douclement. Il est normal que la variateur soit largement
If est normal que le variateur soit légarément d'durant son fonctionnement.
Protégé les variateurs contre les saletés et la
poussiere

Cet apparéil numérique ne dépasse pas les limites de classe b pour les émissions de bruit radio de l'appareil
nique enones dans te reglement dinterence Radio du ministere des Commuications.
Este aparato digitali no exclude los limitos de Cabe y correspondiente a emisiones de rido de radio provenientes de aparatos digitales establishos en las Reguidaciones de Interferencia de Radio del
Departamento Canadiense de Comunicaciones.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.
